DDS信号发生器原理
基于DDS的基本原理设计的低频信号发生器
基于DDS的基本原理设计的低频信号发生器基于DDS（Direct Digital Synthesis，直接数字合成）的低频信号发生器是一种高精度、灵活性高的信号发生器，可以产生各种低频信号。
本文将从DDS的基本原理、低频信号发生器的设计和实现等方面展开论述。
一、DDS的基本原理DDS是一种通过数字计算产生连续、离散或混合信号的方法。
它将频率和相位信息编码为数字信号，通过数字计算来生成输出信号。
DDS的基本原理如下：1.预存储波形数据：DDS使用查表法将波形数据存储在一个固定的存储器中，例如RAM或ROM中。
每个存储地址对应一个波形振幅值。
2.相位累加器：DDS通过一个相位累加器来产生实时的相位信息。
相位累加器是一个计数器，每个时钟周期增加一个固定的值，该值称为相位增量。
相位累加器产生的相位信息表示了所需输出的信号的相位。
3.数字到模拟转换：相位累加器输出的相位信息经过数字到模拟转换，即将相位信息转换为模拟信号。
这一步可以通过查表法，将相位信息作为地址，从查表的波形存储器中读取波形振幅值，然后通过D/A转换器将波形振幅值转换为模拟信号。
二、低频信号发生器的设计1.频率控制：低频信号发生器需要具备广泛的频率覆盖范围，并能够精确地调节频率。
为了实现这一点，可以使用一个可编程的数字控制单元，比如微控制器或FPGA来控制DDS的相位增量。
通过改变相位增量的大小，可以控制DDS的输出频率。
2.模拟输出滤波：DDS输出的信号是由一串数字零、一和正负极性组成的脉冲串，需要通过模拟输出滤波器进行滤波，以获取平滑的模拟输出信号。
滤波器可以选择低通滤波器或带通滤波器，以滤除高频噪声和杂散成分。
3.波形选择：DDS可以通过选择合适的波形数据来生成多种形状的输出波形，包括正弦、方波、锯齿波等。
在波形存储器中存储不同的波形数据，并通过用户界面或外部接口控制波形的选择。
三、低频信号发生器的实现低频信号发生器的实现可以采用数字电路、模拟电路或数字电路与模拟电路的组合。
dds信号发生器
DDS信号发生器1. 介绍DDS（Direct Digital Synthesis）信号发生器是一种基于数字技术的信号发生设备。
相比传统的模拟信号发生器，DDS信号发生器通过数字方式生成信号，具有更高的频率稳定性、精度和灵活性。
它已广泛应用于通信、无线电、测试测量等领域。
2. 原理DDS信号发生器基于数字方式生成信号，其原理如下：1.时钟生成器：DDS信号发生器的核心是时钟生成器，用于提供稳定的时基信号。
可以使用晶振、PLL（锁相环）等方式来生成时钟信号。
2.相位累加器（Phase Accumulator）：相位累加器接收时钟信号，并累加相位信息。
相位累加器可以是一个加法器，用于将每个时钟周期的相位累加一定数值。
3.相位累加器控制器（Phase AccumulatorController）：相位累加器控制器根据需要设置每个时钟周期的相位累加值。
可以通过调整控制器中的参数，实现频率、幅度、相位等信号参数的调节。
4.查找表（Look-up Table）：查找表存储了一系列的数字信号样本点，每个样本点对应一个幅度值。
通过从查找表中读取相应的样本点，就可以得到特定频率和幅度的数字信号。
5.数字模拟转换器（Digital-to-Analog Converter，简称DAC）：DAC将数字信号转换为模拟信号输出。
根据查找表读取的数字样本点和幅度值，DAC可以实现高精度的数字信号转模拟信号过程。
6.输出滤波器：输出滤波器用于去除DAC输出的高频成分，以得到平滑的模拟信号输出。
3. 特点DDS信号发生器具有以下特点：•高频率稳定性：DDS信号发生器使用数字方式生成信号，通过稳定的时钟信号提供高精度的频率稳定性。
•灵活性：DDS信号发生器可以通过调节相位累加器控制器中的参数，实现频率、幅度、相位等信号参数的灵活调节。
•高精度：DDS信号发生器通过数字方式生成信号，具有较高的精度，可以满足对信号质量要求较高的应用。
dds信号发生器
dds信号发生器
DDS信号发生器是一种基于直接数字合成（DDS）技术的
仪器，用于产生各种类型的电信号。
DDS技术通过数字控
制振荡器的频率和相位，可以产生高精度、稳定的频率和
相位可调的信号。
DDS信号发生器通常具有以下特点：
1. 高频率分辨率：DDS技术能够实现非常细小的频率调整，通常在数千分之一赫兹的范围内进行微调。
2. 高精度和稳定性：DDS信号发生器具有很高的频率精度
和稳定性，可以在长时间内保持非常准确的信号输出。
3. 多种波形选择：DDS信号发生器通常可以产生不同类型
的波形，如正弦波、方波、三角波、锯齿波等。
4. 调制功能：DDS信号发生器可以进行幅度调制（AM）、频率调制（FM）、相位调制（PM）等操作，使得信号具
有更多的应用灵活性。
5. 调频功能：DDS信号发生器可以实现频率扫描功能，即以一定的频率范围内按照一定的步进进行频率连续变化。
DDS信号发生器广泛应用于科研、教学、通信、无线电测试和制造等领域，可以用于信号发生、电子设备测试、频谱分析等应用。
DDS信号发生器原理
DDS信号发生器原理
DDS（Direct Digital Synthesis）即直接数字合成技术，是一种使
用计算机和数字电路产生稳定频率的信号的方法。
1.时钟：DDS信号发生器首先需要一个高稳定性的时钟源。
通常使用
晶体振荡器提供时钟信号。
2.数字幅度控制：DDS信号发生器可以通过数字电路对信号的幅度进
行控制。
幅度控制器可以调整信号的振幅，使其符合输出要求。
3.数字相位控制：DDS信号发生器也可以通过数字电路对信号的相位
进行控制。
相位控制器可以改变信号的相位，使得信号的波形可以在不同
的相位偏移下生成。
4.数字频率控制：DDS信号发生器通过数字控制的方式来改变信号的
频率。
在DDS系统内部，以高精度的频率计数器计算频率参数，再经过数
位化处理输出，可以实现频率的高精度控制。
5.数字加法器：DDS信号发生器还包括数字加法器，该加法器用于将
振荡器频率和相位锁存，并与时钟信号进行累加。
6.數位对比：DDS信号发生器内部配备一个数字对比器，此器件用于
将输入的数字频率和相位与实际振荡器频率进行比较，以实现高精度的频
率控制。
7.低通滤波器：DDS信号发生器最后通过低通滤波器对信号进行滤波，去除掉高频噪声，使得输出的信号更加平滑。
总之，DDS信号发生器通过数字计算和控制技术，可以实现对信号的
频率、相位和幅度进行非常高精度的控制，输出的信号质量非常高。
DDS
信号发生器广泛应用于通信、无线电广播、测试测量、医疗设备和声音合成等领域。
DDS信号发生器原理
相位累加器（N比特）正弦查询表（ROM）数模转换（DAC）低通滤波器（LPF）时钟（fc ）频率（f0）控制字（M）输出2 基本原理2。
1 直接数字频率合成器直接数字合成（Direct Digital Synthesis,简称DDS）技术是从相位概念出发，直接对参考正弦信号进行抽样,得到不同的相位，通过数字计算技术产生对应的电压幅度,最后滤波平滑输出所需频率.2.1.1 DDS工作原理下面，通过从相位出发的正弦函数产生描述DDS的概念.图1表示了半径R为1的单位圆，半径R绕圆心旋转与X轴的正方向形成夹角θ（t),即相位角。
图1 单位圆表示正弦函数S= R sinθ（t）DDS的原理框图如图2所示.图中相位累加器可在每一个时钟周期来临时将频率控制字（FTW）所决定的相位增量M累加一次，如果记数大于2N，则自动溢出，而只保留后面的N位数字于累加器中[9]。
图2 DDS原理框图DDS的数学模型可归结为：在每一个时钟周期Tc内,频率控制字M与N比特相位累加器累加一次，并同时对2N取模运算，得到的和（以N位二进制数表示）作为相位值,以二进制代码的形式去查询正弦函数表ROM,将相位信息转变成相应的数字量化正弦幅度值,ROM输出的数字正弦波序列再经数模转换器转变为阶梯模拟信号,最后通过低通滤波器平滑后得到一个纯净的正弦模拟信号.由于ROM表的规模有限,相位累加器一般仅取高位作为寻址地址送入正弦查询表获得波形幅度值.正弦查询表中以二进制数形式存入用系统时钟对正弦信号进行采样所得的样值点，可见只需改变查询表内容就可实现不同的波形输出。
2。
1。
2 DDS的结构DDS的基本结构包括相位累加器、正弦查询表（ROM）、数模转换器（DAC）和低通滤波器(LPF),其中从频率控制字到波形查询表实现由数字频率值输入生成相应频率的数字波形，其工作过程为：⑴确定频率控制字M；⑵在时钟脉冲fc的控制下,该频率控制字累加至相位累加器生成实时数字相位值；⑶将相位值寻址ROM转换成正弦表中相应的数字幅码.模块DAC实现将数字幅度值高速且线性地转变为模拟幅度值，DDS产生的混叠干扰由DAC之后的低通滤波器滤除]7[。
dds信号发生器原理
dds信号发生器原理DDS信号发生器是一种基于数字技术的信号发生器，其工作原理是将一个高频时钟信号经过相位累加、调制和滤波等处理后，得到所需的正弦、方波等各种类型的信号。
相比传统的模拟信号发生器，DDS信号发生器具有输出信号稳定、精度高、频率范围宽、调制功能强等优点，因此在现代电子设备的测试、测量和控制等领域得到了广泛应用。
DDS信号发生器的核心是一个相位累加器，其基本原理是将一个高频时钟信号与一个相位累加器输出的相位累加器相加，得到所需的调制信号。
相位累加器由一个二进制计数器和一个数字控制电路组成，计数器负责输出相位累加器的计数值，数字控制电路负责根据所需的输出信号模式和频率，控制相位累加器的计数值和速度，从而实现所需信号的生成。
DDS信号发生器的输出信号的频率由相位累加器的计数速度和时钟信号的频率共同决定，可以通过改变相位累加器的计数速度或修改时钟信号的频率来改变输出信号的频率。
调制功能是通过修改相位累加器输出的信号相位来实现的，可以根据需要对调制波形进行相位、幅度、频率等方面的控制。
DDS信号发生器由于采用数字技术实现，其输出信号的频率、精度和稳定度等很高，而且可以实现各种复杂的调制方式，因此被广泛应用于无线通信、测试测量、信号处理等多个领域。
但DDS信号发生器在实际应用中也存在着一些问题，如产生谐波和杂散等干扰信号，导致输出信号的纹波和失真等问题，需要采取一些措施进行抑制和补偿。
总之，DDS信号发生器是一种基于数字技术的高性能信号发生器，具有广泛的应用前景和发展空间。
近年来，随着数字技术的不断发展和应用扩展，DDS信号发生器将在更广泛的领域和应用场合中得到更加广泛的应用和拓展。
DDS原理及基于FPGA的实现
DDS原理及基于FPGA的实现DDS（Direct Digital Synthesis）全称直接数字合成，是一种数字合成功能信号发生器的工作原理。
它是通过根据一些固定的参考信号，加上一个可控的数字增量，形成一个频率可调的数字信号。
DDS工作原理及路线图：DDS的核心是一个数字控制的累加器和一个查找表。
其具体实现如下所示：1.预先存储波形表：首先，需要在DSP处理器或FPGA中事先存储好波形表（一般是一个周期的波形值），该波形表由特定的设计方法生成，例如正弦函数合成、加窗等。
2.相位累加器：DDS在每个时钟周期内累加相位增量。
具体来说，它将前一周期的相位值与当前周期的相位增量相加，并将结果存储在一个相位累加器中。
3.相位查找：相位查找操作通过查找表来实现。
在每个时钟周期中，DDS从查找表中根据相位累加器的值来获取对应的波形数值。
4.数字输出：DDS将查找表中获取的波形数值直接转换为模拟输出信号的幅度。
基于FPGA的DDS实现：DDS在FPGA上实现具有以下优点：灵活性高、资源利用率高、功耗低、随机存取等。
基于FPGA的DDS实现主要包括以下几个关键步骤：1.数字波形表生成：使用FPGA的片上RAM（BRAM）或外部存储器存储一个周期的数字波形表。
2.相位累加器：DDS的核心是一个相位累加器，可以使用FPGA的片上计数器或者DSP48E资源实现，实现相位的累加。
3.查找表选择：DDS使用查找表来获取波形数值，可以根据需求选择合适的查找表，如ROM、LUT等，FPGA提供了不同的资源来实现查找表。
4.数字输出：DDS通过数字转模拟转换器（DAC）将输出信号转换为模拟信号。
FPGA通常具有丰富的IO资源，可直接与DAC连接。
5.控制接口：DDS通常需要提供一些控制接口，允许外部调整频率、相位、振幅等参数。
FPGA可以提供适当的接口，如基于UART或SPI的串行接口、基于GPIO的并行接口等。
总结：DDS是一种基于数字合成的信号发生器原理，通过累加器和查找表实现信号的频率可调。
DDS信号发生器设计方案
一、设计要求设计一个DDS 信号发生器，能够产生正弦波或三角波，并且能够在VGA 显示器上显示波形和参数。
要求用DE2-70开发板完成。
要求：(1) 用红色显示2个周期波形； (2) 在屏幕下方显示字符库；二.设计原理一）DDS 原理（以正弦信号为例）对于正弦信号发生器，它的输出可以用下式来描述：（１）其中，S OUT 是指该信号发生器的输出信号波形，f OUT 指输出信号对应的频率。
上式的表述对于时间t 是连续的，为了用数字逻辑实现该表达式，必须进行离散化处理，用基准时钟clk 进行抽样，令正弦信号的相位θ为t f out πθ2= （２）在一个clk 周期Tclk ，相位θ的变化量为clk out clk out f f T f /22ππθ==∆ （３）为了对θ∆进行数字量化，把2π切割为2N 由此，每份clk 周期的相位增量θ∆用量化值（４）且θ∆B 为整数。
（５）显然，信号发生器的输出可描述为： （６）其中θK-1指前一个clk 周期的相位值，同样得出（７）由上面的推导可以看出，只要对相位的量化值进行简单的累加运算，就可以得到正弦信号的当前相位值，为用于累加的相位增量量化值θ∆B 决定了信号的输出频率f OUT ，并呈现简单的线性关系。
直接数字合成器DDS 就是根据上述原理而设计的数控频率合成器，主要由相位累加器、相位调制器、正弦ROM 查找表、和DAC 构成。
如图1中相位累加器、相位调制器、正弦ROM 查找表是DDS 结构中的数字部分，由于具有数控频率合成的功能，可称为NOC(Numerically Controlled Oscillators)。
sin(2)=sin()out out S A f t A πθ=1sin(+)k outk S A B B θθ-∆=Nk θπθB k 2211∙=--22NB θθπ∆∆≈⋅2Nout C LK f B f θ∆≈⋅BK0BK1BK2BK3BKI0BKI1BKI2BKI3Q0MULTA幅值输入Q图1 DDS 信号发生器结构二）VGA 显示原理常见的计算机显示器有CRT （ Cathode Ray Tube ，阴极射线管）显示器和液晶显示器，本次设计针对CRT 显示。
DDS原理及仿真
DDS原理及仿真DDS是指直接数字式合成器（Direct Digital Synthesizer），是一种通过数字信号处理器（DSP）或者其他数字电路实现的信号产生器，用来产生各种频率的信号。
DDS的工作原理是基于相位累加器的原理，它通过不断累加一个固定的相位增量来产生连续的相位值，然后将相位值转换为相应的数字输出值。
通过调整相位增量的大小和输出的采样率，可以产生不同频率的信号。
DDS的核心部件包括相位累加器和查找表。
相位累加器用来累加相位增量，它的输出表示当前的相位角度。
查找表存储了对应相位角度的输出值，可以是正弦波、方波或者其他形式的信号。
通过不断更新相位累加器的值，可以实现不同频率信号的产生。
DDS的工作流程如下：1.初始化相位累加器的值和相位增量的大小。
2.根据相位累加器的值，在查找表中找到对应的输出值。
3.将输出值转换为模拟信号，比如通过数模转换器。
4.更新相位累加器的值，继续下一次的相位累加和查找表查询。
DDS的优点是频率分辨率高、频率稳定性好、调频调制灵活等。
同时可以通过编程来控制相位累加器的值，实现频率、幅度、相位等参数的调节。
DDS的仿真可以通过软件工具来实现，比如Matlab、Simulink等。
仿真可以包括相位累加器、查找表、数模转换器等各个模块的建模和验证。
通过改变相位增量的大小和输出采样率，可以模拟产生不同频率的信号，然后将输出信号与理论信号进行比较，验证DDS的准确性和稳定性。
DDS的仿真还可以用来研究不同的调制技术，比如频率调制、幅度调制、相位调制等。
通过改变调制参数，可以模拟产生不同调制方式的信号，并观察其在频谱、时域等方面的特性。
总之，DDS是一种基于相位累加器和查找表的信号合成技术，可以产生各种频率的信号。
通过仿真工具可以对DDS的原理和性能进行研究和验证，为相关应用提供支持。
DDS系统结构原理——信号发生器基本系统
DDS系统结构原理——信号发生器基本系统DDS（Direct Digital Synthesis，直接数字合成）系统是一种通过数字方式来生成模拟信号的系统。
信号发生器（脉冲发生器）是DDS系统中的一个基本系统，用于产生脉冲信号。
下文将介绍DDS系统的结构原理以及信号发生器的基本系统。
1.数字控制部分：数字控制部分负责生成和控制DDS系统的输入信号。
它由一个时钟模块以及一系列数字控制逻辑电路组成。
时钟模块以固定的频率发出时钟信号，供其他逻辑电路使用。
数字控制逻辑电路根据用户设置的参数，生成控制相位累加器以及数模转换器的控制信号。
2.相位累加器：相位累加器是DDS系统中的核心部分，用于生成数字信号的相位信息。
相位累加器接收数字控制逻辑电路发出的控制信号，并根据控制信号对相位进行累加。
相位累加器使用一个计数器和一个累加器来实现。
计数器根据时钟信号递增，累加器将计数器的值加上一个可编程的相位增量，得到一个新的相位值。
相位累加器产生的相位信息用于表示输出信号的频率。
3. 数模转换器：数模转换器将相位累加器产生的数字信号转换为模拟信号输出。
数模转换器根据相位累加器的输出信号，查找一个存储器中存储的幅度信息，并将幅度信息转换为模拟信号输出。
数模转换器通常使用一个查找表（lookup table）来存储幅度信息。
查找表中的每个地址对应一个幅度值，数模转换器根据相位累加器的输出值作为地址，查找对应的幅度值。
信号发生器的基本系统：信号发生器是DDS系统中的一个基本系统，用于产生脉冲信号。
它由脉冲宽度控制电路、脉冲重复频率控制电路和脉冲幅度控制电路组成。
1.脉冲宽度控制电路：脉冲宽度控制电路用于控制脉冲的宽度。
它接收数字控制逻辑电路发出的控制信号，并根据控制信号生成一个可编程的脉冲宽度。
脉冲宽度控制电路通常使用一个计数器和一个比较器来实现。
计数器根据时钟信号递增，当计数值达到比较器设定的脉冲宽度值时，比较器输出一个脉冲宽度结束的控制信号。
DDS信号发生器原理精编版
DDS信号发生器原理精编版DDS（Direct Digital Synthesis）信号发生器是一种基于数字技术的信号发生器，其工作原理是通过数字计算和控制来生成不同频率、幅度和相位的信号。
以下为DDS信号发生器的原理精编版，总字数为1200字以上。
1.概述DDS信号发生器是一种使用数字技术直接合成信号的设备。
传统的信号发生器使用模拟电路来生成信号，需要频率和相位调节器等组件。
而DDS信号发生器采用数字计算和控制的方法生成信号，通过数字控制不同参数，如频率、幅度和相位，从而产生多种复杂信号。
2.数字信号合成器DDS信号发生器的核心是数字信号合成器（DSS，Digital Signal Synthesizer）。
DSS由时钟发生器、数字控制单元、相位累加器、振荡器以及数模转换器等组成。
时钟发生器产生高稳定性的时钟信号，数字控制单元用于控制输出信号的频率、幅度和相位，相位累加器用于累加相位信息，振荡器用于产生基准信号，数模转换器将数字信号转换为模拟信号。
3.累加相位法DDS信号发生器通过累加相位法产生不同频率的输出信号。
相位累加器根据数字控制单元提供的相位数据定时累加，产生一系列相位信息。
相位信息被送入振荡器，振荡器以一定的频率产生基准信号，该信号经过数字控制单元的控制，与相位信息相加得到新的信号。
新的信号经过数模转换器转换为模拟信号，即成为DDS信号发生器的输出信号。
4.数字控制单元数字控制单元是DDS信号发生器的控制核心，通过控制数字信号的处理和合成过程来实现对输出信号的控制。
数字控制单元接收外部输入的频率、幅度和相位参数，通过PLL（Phase Locked Loop）锁定时钟频率，并对输入参数进行数码量化。
数码量化的结果被送入相位累加器，控制累加速度，产生相位信息。
此外，数字控制单元还实现了输出信号的补偿和校正功能，保证输出信号的稳定性和准确性。
5.振荡器振荡器是DDS信号发生器中的一个重要组件，负责产生基准信号。
DDS是什么意思DDS结构DDS原理是什么
DDS是什么意思DDS结构DDS原理是什么DDS是Direct Digital Synthesis（直接数字合成）的缩写，是一种通过数字技术实现精确频率合成的方法。
它是一种基于数字信号处理的频率合成技术，通过数字计算产生具有可变频率和可控幅度的信号。
DDS结构是由相位累加器、频率控制字寄存器、相位修正器、乘法器和低通滤波器等组成。
其中，相位累加器是DDS结构的核心部分，用于积累上一个时刻的相位和当前时刻的相位增量。
频率控制字寄存器用于存储控制合成频率的参数，相位修正器用于实现相位的调整，乘法器用于将相位修正后的信号与合适的参考信号相乘，低通滤波器用于滤除乘法器输出中的高频成分，得到最终合成的信号。
DDS原理是基于一定的采样率对输入的频率和幅度进行数字化处理，将输入波形分成很多个小的时间片段，对每个时间片段进行采样，然后通过数学运算将这些离散的采样值合成为连续的波形。
具体来说，DDS原理包括以下几个步骤：1.选择合适的采样率：采样率决定了精度和频率范围。
一般来说，采样率应是合成频率的几倍，以确保能够包含足够的频率信息。
2.数字化输入信号：将输入信号经过模数转换器（ADC）转变为数字信号，以便在数字系统中进行处理。
3.相位累加器：相位累加器用于积累上一个时刻的相位和当前时刻的相位增量，根据相位累加器的值可以确定输出波形的相位。
4.频率控制：通过控制频率控制字寄存器中的参数，可以改变合成的频率。
5.相位修正：相位修正器用于对输出波形的相位进行修正，以消除相位误差。
6.乘法器：将相位修正后的信号与合适的参考信号进行乘法运算，得到合成的信号。
7.低通滤波器：为了得到平滑的输出信号，将乘法器输出的信号经过低通滤波器进行滤波，去除高频成分。
通过这些步骤，DDS可以实现高精度的频率合成，且合成频率范围广，精度高，输出稳定性好。
它在通信领域、测试仪器、测量设备等领域有广泛的应用。
DDS信号发生器原理
DDS信号发生器原理DDS（Direct Digital Synthesis）信号发生器是一种基于数字信号处理技术实现的信号发生器，其原理是利用数字信号处理器（DSP）或者现场可编程门阵列（FPGA）等硬件实现对信号频率的精确控制，从而实现高精度、高稳定性的信号发生。
相位累加器是DDS信号发生器的核心部分，它主要负责生成连续变化的相位信号。
相位累加器的输入是一个固定频率的时钟信号，输出是一个连续变化的相位信号。
相位累加器的输出相位信号通过一个幅度控制器以及一个正弦函数表查找器得到对应的幅度。
频率控制字是用于控制相位累加器的频率的参数。
频率控制字可以通过DSP或者FPGA实时计算得到，根据用户设置的频率以及系统时钟的频率，计算出相应的频率控制字发送给相位累加器。
频率控制字的改变会直接影响到相位累加器的输出，从而实现对信号频率的精确控制。
数模转换器负责将相位累加器的输出转换成模拟信号输出。
通常采用的是高速数字模拟转换器（DAC）来实现。
数模转换器将相位累加器的输出映射到一组固定幅度的数字代码，然后再通过滤波去除采样频率带来的混频等杂散分量，得到模拟输出信号。
在DDS信号发生器的实际应用中，还会加入一些附加功能来增强其输出信号的精度、稳定性等性能。
比如，引入自动幅度控制（AGC）功能，通过对输出信号进行反馈控制，保证输出信号的幅度在给定范围内稳定；引入相位调制（PM）或频率调制（FM）功能，实现对信号相位或频率的变化等。
总之，DDS信号发生器的工作原理是通过数字信号处理技术实现对信号频率的精确控制，从而实现高精度、高稳定性的信号发生。
它具有工作频率范围广、频率稳定度高、频率调节范围宽、信号质量好等优点，在通信、测量、仪器仪表等领域有着广泛的应用前景。
DDS信号发生器基本知识
相位累加器（N比特）正弦查询表（ROM）数模转换（DAC）低通滤波器（LPF）时钟（fc ）频率（f0）控制字（M）输出2 基本原理2.1 直接数字频率合成器直接数字合成（Direct Digital Synthesis，简称DDS）技术是从相位概念出发，直接对参考正弦信号进行抽样，得到不同的相位，通过数字计算技术产生对应的电压幅度，最后滤波平滑输出所需频率。
2.1.1 DDS工作原理下面，通过从相位出发的正弦函数产生描述DDS的概念。
图1表示了半径R为1的单位圆，半径R绕圆心旋转与X轴的正方向形成夹角θ(t)，即相位角。
图1 单位圆表示正弦函数S= R sinθ(t)DDS的原理框图如图2所示。
图中相位累加器可在每一个时钟周期来临时将频率控制字（FTW）所决定的相位增量M累加一次，如果记数大于2N，则自动溢出，而只保留后面的N位数字于累加器中[9]。
图2 DDS原理框图DDS的数学模型可归结为：在每一个时钟周期Tc内，频率控制字M与N比特相位累加器累加一次，并同时对2N取模运算，得到的和（以N位二进制数表示）作为相位值，以二进制代码的形式去查询正弦函数表ROM，将相位信息转变成相应的数字量化正弦幅度值，ROM输出的数字正弦波序列再经数模转换器转变为阶梯模拟信号，最后通过低通滤波器平滑后得到一个纯净的正弦模拟信号。
由于ROM表的规模有限，相位累加器一般仅取高位作为寻址地址送入正弦查询表获得波形幅度值。
正弦查询表中以二进制数形式存入用系统时钟对正弦信号进行采样所得的样值点，可见只需改变查询表内容就可实现不同的波形输出。
2.1.2 DDS的结构DDS的基本结构包括相位累加器、正弦查询表（ROM）、数模转换器（DAC）和低通滤波器（LPF），其中从频率控制字到波形查询表实现由数字频率值输入生成相应频率的数字波形，其工作过程为：⑴确定频率控制字M；⑵在时钟脉冲fc的控制下，该频率控制字累加至相位累加器生成实时数字相位值；⑶将相位值寻址ROM转换成正弦表中相应的数字幅码。
DDS信号发生器原理
DDS信号发生器原理DDS（Direct Digital Synthesis，直接数字合成）信号发生器是一种基于数字技术的信号发生器，它将数字数据转换为模拟信号，并通过数字控制进行频率和相位调制。
下面将详细介绍DDS信号发生器的原理和工作过程。
1.DDS信号发生器的基本原理数字控制器：用于控制DDS信号发生器的各个参数，如频率、相位等。
相位累加器：累加器用于存储当前相位值，并在每个时钟周期更新相位值。
它根据设定的输入频率和时钟频率，累加相应的相位值。
频率累加器：累加器用于存储当前频率值，并在每个时钟周期更新频率值。
它根据设定的输入频率和时钟频率，累加相应的频率值。
数字到模拟转换器（DAC）：将数字数据转换为模拟信号。
该模块接收相位累加器和频率累加器输出的数值，并输出相应的模拟信号。
低通滤波器（LPF）：对DAC输出的模拟信号进行滤波，以去除高频噪音和杂散分量，得到平滑的模拟信号输出。
2.DDS信号发生器的工作过程当DDS信号发生器启动时，数字控制器初始化相位累加器和频率累加器的值。
然后，相位累加器开始累加相位值，频率累加器开始累加频率值。
在每个时钟周期内，相位累加器和频率累加器的值被读取，并传递给数字到模拟转换器进行转换。
DAC将相位累加器和频率累加器输出的数字值转换为模拟信号。
转换后的模拟信号经过低通滤波器滤波，去除高频噪音和杂散分量，得到平滑的模拟信号输出。
通过控制数字控制器的参数，可以调整信号的频率和相位。
当需要改变频率或相位时，数字控制器重新计算相位累加器和频率累加器的初值，以达到所需的调制效果。
3.DDS信号发生器的优点（1）频率和相位调制精度高：DDS信号发生器通过数字控制，可以实现对频率和相位的高精度调制，具有较小的频率和相位跳变。
（2）频率范围广：DDS信号发生器的频率范围通常可以达到几百兆赫兹，满足了大多数应用的需求。
（3）信号稳定性好：DDS信号发生器采用数字技术，减少了模拟电路的误差，信号稳定性较高。
DDS信号发生器原理精编版
DDS信号发生器原理精编版DDS（直接数字频率综合）信号发生器是一种利用数字技术生成高精度、宽频带的连续可调频率的信号的仪器。
它有着波形稳定、数字精度高、频率调谐范围广等特点，在现代电子测量、通信、雷达等领域得到了广泛的应用。
数控振荡器（NCO）是DDS信号发生器的核心部件，它是一种频率可编程的振荡器。
NCO通过一个快速数字频率合成（DDS）技术来产生信号的频率，它使用一个固定频率的时钟信号和一个可调的相位累加器来产生连续的信号波形。
NCO中的相位累加器会随着时钟信号的输入累加一个固定的增量，这个增量决定了输出信号的频率。
当相位累加器值重新回到0时，NCO将开始产生一个新的周期。
数字相位累加器是一种用来迭代地获得连续相位值的电路，它根据输入的控制信号执行相位积累操作。
首先，初始相位值被加载到相位累加器中。
随后，相位累加器在每一个时钟周期内按照一些增量进行累加。
累加器以固定或可编程的相位步长对相位值进行操作，从而实现精确的频率输出。
相位累加器的位宽决定了频率的分辨率，位宽越大，频率的分辨率越高。
数字到模拟转换器（DAC）是DDS信号发生器的最后一个关键组成部分。
它将经过数字相位累加器计算出的相位值转换为模拟输出信号。
DAC的精度和分辨率直接决定了信号发生器的输出质量。
通常情况下，DDS信号发生器会采用高速、高精度的DAC芯片，以实现高质量的信号输出。
总的来说，DDS信号发生器通过数控振荡器、数字相位累加器和数字到模拟转换器的组合来实现精确的频率合成和波形生成。
这种数字技术的应用使得DDS信号发生器具有高精度、宽频带、波形稳定等优点，广泛应用于各种电子测量、通信和雷达系统中。
dds工作原理
dds工作原理
DDS全称为Direct Digital Synthesis（直接数字合成），是一
种用于产生频率可编程的模拟信号的技术。
其工作原理可以简单介绍如下：
1. 频率相乘器：DDS通过使用一个精确的参考时钟和一个可
编程的相乘器来产生所需频率的信号。
参考时钟的频率可以通过一个数字控制器来调节。
2. 数字控制器：DDS系统通过一个数字控制器来控制相乘器
的输出频率。
数字控制器是一个可以接受外部输入的控制器，并根据输入的指令对相乘器的工作进行编程。
它可以接受从CPU或用户界面发送的频率控制指令，并将其转换为相乘器
的控制信号。
3. 数字信号发生器：DDS系统通常包括一个数字信号发生器，用于产生一个高频的数字信号。
该数字信号发生器可以被具体的应用程序所控制，例如通过一个外部的CPU或计算机，它
可以产生不同频率、幅度和相位的数字信号。
4. 数字至模拟转换器：DDS系统中的数字信号通过一个数字
至模拟转换器（DAC）转换成模拟信号。
DAC将数字信号转
换为对应的模拟电压或电流输出。
5. 过滤器：由于DDS产生的数字信号是包含多个频率成分的，因此需要通过一个低通滤波器来去除不需要的高频噪声，以得到所需要的频率成分。
通过上述的工作原理，DDS系统可以根据用户的设定产生具有不同频率、幅度和相位的模拟信号。
它具有频率高、精度高和可调性强等优点，在许多应用领域中得到了广泛应用，如通信、测量仪器、声音合成等。
DDS系统结构原理——信号发生器(脉冲发生器)基本系统
1.DDS技术发展简介对于普通信号发生器，有两种方式来实现信号产生，分别是模拟电路方式和数字电路方式。
在上个世纪80年代以前，信号产生全部都使用模拟方式来实现，即通过电阻电容电感等器件来组成振荡电路，产生需求函数波形[13]。
而在80年代之后，数字电路的方式开始被用于信号产生，自此频率合成技术开始发展[14]。
频率合成技术指将一个或多个稳定性和精确性很高的基准频率，通过数字混合运算后，产生具有同样的稳定度和精确度的大量离散频率的技术，这是一种产生高质量频率的重要方法，按照其发展可以将它总的分为三个类型[15]。
（1）直接频率合成技术（DAFS）。
它是最早的频率合成技术，其将基准信号通过谐波发生器来产生一系列谐波脉冲，然后通过分频、倍频、混频和带通滤波器等处理来产生大量我们需要的离散频率[16]。
这种技术可以通过相关合成和非相关合成两种方法来实现。
这两种方法主要区别在它们所使用的参考频率源的数量上。
第一种非相关的合成方法使用多个参考频率源作为输入，这种方法较为复杂且困难，并且成本较高。
相关合成方法只用一个参考频率源，所有需要用到的频率都是由这一个频率源通过分频倍频等方式产生，是使用较为广泛的一种方法[17]。
不过DAFS技术有杂波干扰较多，设备需求较大等问题，所以逐渐被后续发展的另外两种技术所取代。
（2）锁相环式频率合成技术（PLL）。
它又称间接频率合成技术，是第二代频率合成技术[18]。
它是应用模拟或者数字的锁相环来间接实现频率合成。
最早PLL技术使用模拟锁相环实现，之后发展出了数字锁相环技术，而现在最为常用的是数模混合的锁相环，这种锁相环由数字鉴相器、数字分频器和模拟环路滤波器、压控振荡器组成。
PLL是一种相位误差控制系统，从鉴相器输入的信号频率与压控振荡器的输出频率间存在相位差，这个相位差会产生误差控制电压，可以调整压控振荡器的频率，从而使其与鉴相器同频[19]。
相比较与直接频率合成技术，PLL技术输出信号频率范围较宽，产生噪声较小，电路结构简单，所以有较广泛的应用。
dds信号发生器原理
dds信号发生器原理DDS信号发生器原理DDS信号发生器，即直接数字频率合成技术（Direct Digital Synthesis），是一种用于产生高精度、高稳定度的周期性信号的设备。
它广泛应用于电子测试、通信、测量以及科学研究等领域。
本文将从原理的角度介绍DDS信号发生器的工作原理及其优势。
一、原理概述DDS信号发生器的原理基于数字频率合成技术，它通过数字方式产生信号，相比于传统的模拟方式，在频率和相位的精度、调制能力等方面具有更大的优势。
其基本原理如下：1. 频率控制器：DDS信号发生器内部有一个频率控制器，它用于确定输出信号的频率。
频率控制器通常由一个晶振或参考信号源提供参考频率，然后经过频率分频器、多路选择器等模块，最终生成所需的输出频率。
2. 数字信号发生器：DDS信号发生器内部还有一个数字信号发生器，它用于产生数字信号。
数字信号发生器通常由一个相位累加器和一个查表器组成。
相位累加器负责累加相位，查表器根据累加器的值查找对应的幅值，从而实现信号的产生。
3. 数模转换器：DDS信号发生器的输出通常是一个数字信号，为了将其转换为模拟信号，需要通过一个数模转换器。
数模转换器将数字信号转换为模拟信号，然后经过滤波器等模块进行进一步处理，最终得到所需的模拟输出信号。
二、工作原理DDS信号发生器的工作原理可以分为以下几个步骤：1. 设置频率：用户通过界面或命令设置所需的输出频率，这个频率会被输入到频率控制器中。
2. 相位累加：频率控制器接收到用户设置的频率后，将其转换为相位累加的速度。
相位累加器开始从初始相位开始逐渐累加，累加的速度由频率控制器控制。
3. 查表输出：相位累加器的输出值会作为查表器的输入，查表器根据输入值在查表表格中查找对应的幅值，并输出。
4. 数模转换：查表器的输出是一个数字信号，为了得到模拟输出信号，需要通过数模转换器进行转换。
数模转换器将数字信号转换为模拟信号，并经过滤波器等模块进行进一步处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

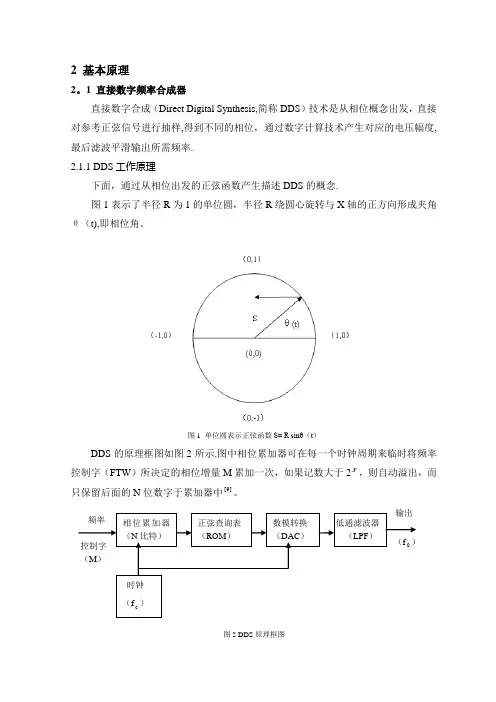

DDS信号发生器原理相位正弦数模低通滤时钟频（f 控制输出 2 基本原理2.1 直接数字频率合成器直接数字合成（Direct Digital Synthesis ，简称DDS ）技术是从相位概念出发，直接对参考正弦信号进行抽样，得到不同的相位，通过数字计算技术产生对应的电压幅度，最后滤波平滑输出所需频率。
2.1.1 DDS 工作原理下面，通过从相位出发的正弦函数产生描述DDS 的概念。
图1表示了半径R 为1的单位圆，半径R 绕圆心旋转与X 轴的正方向形成夹角θ(t)，即相位角。
图1 单位圆表示正弦函数S= R sinθ(t)DDS 的原理框图如图2所示。
图中相位累加器可在每一个时钟周期来临时将频率控制字（FTW ）所决定的相位增量M 累加一次，如果记数大于2N ，则自动溢出，而只保留后面的N 位数字于累加器中[9]。
图2 DDS 原理框图DDS的数学模型可归结为：在每一个时钟周期Tc内，频率控制字M与N比特相位累加器累加一次，并同时对2N取模运算，得到的和（以N位二进制数表示）作为相位值，以二进制代码的形式去查询正弦函数表ROM，将相位信息转变成相应的数字量化正弦幅度值，ROM输出的数字正弦波序列再经数模转换器转变为阶梯模拟信号，最后通过低通滤波器平滑后得到一个纯净的正弦模拟信号。
由于ROM表的规模有限，相位累加器一般仅取高位作为寻址地址送入正弦查询表获得波形幅度值。
正弦查询表中以二进制数形式存入用系统时钟对正弦信号进行采样所得的样值点，可见只需改变查询表内容就可实现不同的波形输出。
2.1.2 DDS的结构DDS的基本结构包括相位累加器、正弦查询表（ROM）、数模转换器（DAC）和低通滤波器（LPF），其中从频率控制字到波形查询表实现由数字频率值输入生成相应频率的数字波形，其工作过程为：⑴确定频率控制字M；⑵在时钟脉冲fc的控制下，该频率控制字累加至相位累加器生成实时数字相位值；⑶将相位值寻址ROM转换成正弦表中相应的数字幅码。
模块DAC实现将数字幅度值高速且线性地转变为模拟幅度值，DDS产生的混叠干扰由DAC之后的低通滤波器滤除]7[。
㈠相位累加器相位累加器是DDS最基本的组成部分，用于实现相位的累加并存储其累加结果。
若当前相位累加器的值为Σn ，经过一个时钟周期后变为Σ1+n，则满足Σ1+n =Σn+MΣn 为一等差数列，不难得出：Σn=nM+Σ其中Σ为相位累加器的初始相位值。
㈡正弦查询表（ROM）DDS查询表所存储的数据是每一个相位所对应的二进制数字正弦幅值，在每一个时钟周期内，相位累加器输出序列的高m位对其进行寻址，最后的输出为该相位相对应的二进制正弦幅值序列。
㈢数模转换器（DAC）数模转换器的作用是将数字形式的波形幅值转换成所要求合成频率的模拟形式信号。
DAC有电压和电流输出两种，其输出的信号并不能真正连续可变，而是以其绝对分辨率为最小单位的，所以其输出实际上是一个阶梯模拟信号。
2.1.3 DDS的优点正由于DDS采用全数字技术，从概念到结构都有很大的突破，所以它具有其他频率合成所无法比拟的优越性。
①频率分辨率高。
若时钟频率不变，DDS频率分辨率仅由相位累加器位数来决定，也就是理论上的值越大，就可以得到足够高的频率分辨率。
目前，大多数DDS 的分辨率在1Hz数量级，许多都小于1mHz甚至更小，这是其他频率合成器很难做到的。
②工作频带较宽。
根据Nyquist定律，只要输出信号的最高频率分辨率分量小于/2就可以实现。
而实际当中由于受到低通滤波器设计以及杂散分布的影响或等于fc lk左右。
限制，仅能做到40% fc lk③超高速频率转换时间。
DDS是一个开环系统，无任何反馈环节，这种结构使得DDS的频率转换时间极短。
DDS的频率转换时间可达到纳秒数量级，比使用其它的频率合成方法都要小几个数量级。
④相位变化连续。
改变DDS输出频率，实际上改变的是每一个时钟周期的相位增量，相位函数的曲线是连续的，只是在改变频率的瞬间其频率发生了突变，因而保持了信号相位的连续性[10]。
⑤具有任意输出波形的能力。
只要ROM中所存的幅值满足并且严格遵守Nyquist定律，即可得到输出波形。
例如三角波、正弦波和矩形波。
⑥具有调制能力。
由于DDS是相位控制系统，这样也就有利于各种调制功能。
2.2 波形产生分析图3 正弦波产生框图相位累加器为32位累加器，输出为0～（232-1），作为正弦查询表的地址输入端。
正弦表中存放一个周期的正弦波内的232个点的数据，输出f为一正弦波，其频率由频率控制字进行调节，输出频率：f out =fclk/2N FTW最小频率分辨率：f min =fclk/2N其中N为相位累加器的位数，FTW为频率步进控制字，fclk为时钟频率，输出信号频率主要取决于频率控制字FTW。
当FTW增大时，fout可以不断增加，综合考虑Nyquist采样定理，最高输出频率应小于fout/2。
根据实验所得，实际工作频率应小于fclk/3[11]。
由于本论文只要求设计出最高为1MHz的信号，根据DA及FPAG的速度，可以很容易地满足设计需要。
本例中选用32M的CLK时钟，在输出最高1MHz的信号时，波形在一个周期内仍有32个点，能够完整描述出波形。
f min =fclk/2N=32×106/232=0.00745058所以可以实现1Hz步进，当输出1Hz时，频率控制字FTW=1/fmin=134.217728。
由于频率控制字是由NIOS系统提供的，考虑到浮点运算所占资源太多，所以把浮点运算改为定点运算。
则当输出其他任意频率fout时Nios内部算法为：FTW=fout ×134+fout×21/100+fout×77/10000+fout×28/10000003 总体设计近年来现场可编程门阵列（FPGA）得到了迅速的发展和广泛的应用，其资源容量、工作频率以及集成度都得到了极大的提高，使得利用FPGA实现某些专用数字集成电路得到了大家的关注，而基于FPGA实现的DDS信号发生器则更有发展前途和研究的意义]12[。
3.1 设计的要求根据我们所学的知识储备，对本次信号发生器的设计提出了以下要求：①信号发生器能产生正弦波、方波和三角波三种周期性波形；②输出信号频率在10Hz～1MHz范围内可调,输出信号频率稳定度优于103-；③在1kΩ负载条件下，输出正弦波信号的电压峰-峰值V opp在0～5V范围内可调；④输出信号波形无明显失真；3.2 方案比较及选择方案一：采用模拟锁相环实现。
模拟锁相环技术是一项比较成熟的技术。
应用模拟锁相环，可将基准频率倍频，或分频得到所需的频率，且调节精度可以做到相当高、稳定性也比较好。
但模拟锁相环模拟电路复杂，不易调节，成本较高，并且频率调节不便且调节范围小，输出波形的毛刺较多，得不到满意的效果]13[。
方案二：采用直接数字频率合成，用单片机作为核心控制部件，能达到较高的要求，实现各种波形输出，但受限于运算位数和运算速度，产生的波形往往达不到满意效果，并且频率可调范围小，很难得到较高频率，并且单片机的引脚少，存储容量少，这就导致了外围电路复杂[4]。
方案三：采用直接数字频率合成，用FPGA器件作为核心控制部件，精度高稳定性好，得到波形平滑，特别是由于FPGA的高速度，能实现较高频率的波形。
控制上更方便，可得到较宽频率范围的波形输出，步进小，外围电路简单易实现。
因此采用方案三。
4 DDS信号发生器的实现4.1 硬件电路的制作根据设计要求，本论文选用EDA比赛套件中：EDA-SOPC核心板、LCD 1602、RS232&PS2及DDS_BOARD四个模块。
电源采用5V直流电源及±5V电源供电。
各模块连接如图4所示：图4 各模块连接示意图各模块功能如下：一、由EDA-SOPC核心板提供的FPGA及SDRAM为本系统的核心器件。
主要完成功能：1、采用DDS技术基于FPGA设计信号发生模块，产生要求的信号序列；2、利用SDRAM配合FPGA构成片上系统，建立NIOS控制系统，完成任务调度及人机交互控制。
核心板分别通过相关接口与其它三个功能模块相连。
二、RS232&PS2模块通过8-PIN双排线与核心板的PORT2CP接口相连。
将PS2接口的数字小键盘连接到该模块的PS/2接口上，实现按键输入功能。
三、LCD1602模块通过16-PIN双排线与核心板的PORT12-LCD接口相连。
将液晶LCD1602连接到该模块的液晶接口上，实现人机交互的显示功能[14]。
四、DDS模块分别通过14-PIN双排线与核心板的PORT14-DA接口相连及通过16-PIN双排线与核心板的PORT16-IO接口相连。
该模块实现两路D/A，其中一路产生信号，另一路实现信号幅度的调整，模块的BNC接头直接输出信号。
4.2 硬件模块的介绍4.2.1 EDA-SOPC核心板EDA-SOPC核心板主芯片使用了Cyclone II系列芯片EP2C8Q208C8，具有8256个逻辑单元（LE），可以满足更多、更大的系统需求；18个18*18位乘法器，可以实现数字信号处理（DSP功能）；2个增强型锁相环（PLLs），能够提供先进的时钟管理能力，如频率合成、可编程移相、外部时钟输出、可编程占空比、锁定检测、可编程带宽、输入时钟扩频和支持高速差分输入输出时钟信号；具有138个用户I/O，能够满足大多数系统需求。
使用了1个16位SDRAM内存，组建成一个片外8Mbytes系统内存电路；配备了4Mbytes的Flash，用来保存用户数据、系统工程等；使用EPCS4作为配置芯片；丰富的外围设备，供用户进行高级设计[12]；选用大功率电源芯片来保障系统稳定工作。
在此硬件平台上SOPC系统频率达到110MHz，但建议使用的系统频率为85MHz，这样会使系统能更稳定的运行。
4.2.2 LCD1602模块LCD1602模块是由液晶LCD1602为核心，提供16×2字符显示的电路模块。
该模块可通过16针接口连接到EDA－SOPC核心板上，使用方便。
该模块电路指底板电路，主要提供EDA-SOPC核心板与LCD1602液晶接口及液晶所需的负压调节及背光控制电路。
该接口采用16针接口与核心板PORT12-LCD接口相连。
具体如下：图5 与EDA-SOPC核心板接口4.2.3 RS232&PS2模块RS232&PS2模块由RS232电平转换电路和PS2键盘接口电路两部分组成，用于完成RS232串口通信和PS2接口通信，可实现与计算机串口通信、PS键盘扩展等功能。
该模块可通过8针接口连接到EDA－SOPC核心板上。
4.2.4 DDS_BOARD模块DDS_BOARD模块包括DA转换、驱动等电路组成。
