电容滤波原理
整流电路 滤波电容
整流电路滤波电容滤波电容作为整流电路中的重要组成部分，其作用是对电路中的电流进行滤波，以获得稳定的直流电压输出。
在这篇文章中，我们将详细介绍滤波电容的原理、特点以及其在整流电路中的应用。
一、滤波电容的原理滤波电容的原理是基于其对交流信号的阻抗特性。
在交流电路中，电容器对于高频信号的阻抗较低，而对于低频信号的阻抗较高。
因此，通过适当选择电容器的数值，可以使高频信号通过而低频信号被抑制，从而实现对电路中的交流信号进行滤波的目的。
二、滤波电容的特点1. 高频滤波：滤波电容的主要作用是对高频信号进行滤波。
它可以将高频噪声信号从电路中剔除，使得输出信号更加纯净稳定。
2. 电容器容值的选择：电容器的容值决定了滤波效果的好坏。
容值较大的电容器可以对更高频率的信号进行滤波，但同时也会增加电路的成本和体积。
因此，在实际应用中需要根据具体要求进行合理选择。
3. 充电和放电：滤波电容在工作过程中需要进行充放电过程。
当输入电压正弦波的峰值大于电容器已充电的电压时，电容器开始充电；当输入电压正弦波的峰值小于电容器已充电的电压时，电容器开始放电。
这种充放电过程使得电容器能够对电路中的交流信号进行滤波。
三、滤波电容在整流电路中的应用滤波电容在整流电路中起到了关键的作用。
整流电路是将交流电转换为直流电的电路，而滤波电容则用于平滑输出电压，提供稳定的直流电源。
在半波整流电路中，滤波电容与二极管串联，通过控制电容器的容值，可以使得输出电压的纹波系数达到要求。
纹波系数是衡量输出电压稳定性的重要指标，它越小表示电压波动越小，输出电压越稳定。
在全波整流电路中，滤波电容则与二极管并联，通过充放电过程将输出电压的纹波进行滤除，使得输出电压更加稳定。
四、滤波电容的注意事项1. 选择合适的电容器：在选择滤波电容时，需要考虑电容器的耐压、容值和频率特性等因素。
根据具体的应用需求，选择合适的电容器是确保整个滤波电路正常工作的关键。
2. 避免电容器过载：滤波电容的容值过大或过小都会影响整个电路的性能。
电容滤波的原理及作用
电容滤波的原理及作用
滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压基本稳定。
滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
★当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3
管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。
当uCu2，导致D1和D3管反向偏置而截止，电容通过负载电阻R放电，uC
按指数规律缓慢下降。
★当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变
为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降;下降到一
定数值时D2和D4变为截止，C对RL放电，uC按指数规律下降;放电到一定
数值时D1和D3变为导通，重复上述过程。
RL、C对充放电的影响：
电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快;RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。
电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大，如
整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0.01.故整流输出的电压必须采取一定的措施.尽量降低输出电压中的脉动成分，同时要尽量保存。
电容滤波原理详解
电容滤波原理详解电容滤波原理详解电容滤波器是一种基本的电路组件，用于滤除交流信号中的低频噪声或直流信号。
它是由电容器和电阻器构成的电路，这个结构能够剔除交流噪声从而为直流信号创造一个平滑的直流偏压。
下面是对电容滤波原理的详细分析。
电容滤波器的类型在使用电容滤波器前，需要选择适当的滤波器类型。
以下是几种最常见的滤波器类型：1. 单级RC滤波器: 单级RC滤波器由一个电阻和一个电容器构成。
它的作用是滤除交流噪声，留下直流信号。
RC滤波器 +12V2. 多级RC滤波器:多级RC滤波器由多个单级RC滤波器串联组成。
它可以提供更好的音频滤波效果，在高频段可以去掉更多的噪声。
3. 常用电容滤波器:常用电容滤波器由多个电容器和电阻器组成，并与整流器并联。
它可以更有效地滤除交流信号中的噪声，并从电源中得到干净的直流电源。
电容滤波器的原理电容滤波器使用电容器储存电荷，以滤除任何在它之后的直流电源中的交流信号。
当直流电压进入电容器时，电容器会将电荷储存在两个电极之间的电场中。
在电容器充电时，它会充满电荷，并开始阻止电流通过电容器。
若电容器电容小，载波频率高，那么电容器总能够跟上充电和放电响应与频率；若电容值很大，载波频率很低，那充电及放电都需要很长时间，会导致过度的输出波形失真或者输出周期变慢。
因此，我们需要通过适当选择电容器的容量与频率来优化滤波效果。
当输入信号中有直流成分时，电容器的作用就像是高通滤波器。
当输入信号中没有直流成分时，电容器的作用就像是低通滤波器。
在高频段，信号通过电容器时，电容器会充电和放电，抵抗高频交流信号。
这样就滤除了高频噪声，而只留下直流或低频成分。
在低频段，因为电容器可以跟随交流信号的动态变化，所以它不会影响低频信号的通道。
优化电容滤波器的效果为了提高电容滤波器的效果，我们可以采取一些技巧：1. 选择适当的电容器容量：电容器越大，滤波器的效果越好。
在选择电容器时，我们应该选择合适的容量，以滤除尽可能多的高频噪声。
电容电感滤波的应用原理
电容电感滤波的应用原理下面将详细介绍电容电感滤波的原理及其应用。
一、电容电感滤波的原理：电容和电感是具有储存和释放能量的元件，它们在电路中具有不同的特性。
1.电容的特性：电容储存电荷，并可以根据电压的变化来改变其电荷量。
电容器可以通过两个金属板之间的绝缘介质（如氧化铝）来实现。
当电容器两端施加电压时，电荷会储存在金属板的电场中，这样可以在短时间内释放大量的电流。
2.电感的特性：电感是由导线或线圈构成的，当通过电流时，它会产生磁场，同时也会储存电能。
当电流发生改变时，电感器会产生反向的电势，阻碍电流的变化。
基于以上特性，电容和电感可以用来对信号进行滤波处理。
通过适当地使用电容和电感的组合，可以抑制或去除电路中的高频噪声，从而达到滤波的目的。
二、电容电感滤波的应用：1.电源滤波：电源滤波是电容电感滤波的最常见应用之一、电源的交流成分中往往包含各种频率的噪声，这些噪声可以通过适当的电容和电感组合来滤除。
一般情况下，电源滤波电路包括电源输入端的电感和负载输出端的电容，其结构可分为LC滤波和π滤波两种形式，用于去除不同频率范围的输入噪声。
2.无线通信：在无线通信中，电容和电感滤波电路用于抑制或去除接收信号中的相关噪声。
通过电容和电感的结合，可以形成高通、低通、带通或带阻滤波器，以滤除不需要的频率成分，使接收到的信号质量更好。
电容电感滤波在无线电、蜂窝通信、卫星通信等中起到了关键作用。
3.音频放大器：在音频放大器中，电容和电感滤波电路被用来消除音频信号中的杂散噪声和谐波成分。
通过选择适当的电容和电感的数值和结构，可以有效滤除频率不在音频范围内的噪声，提升音频信号的纯净度和清晰度。
4.变频器和直流调速器：在变频器和直流调速器中，电容电感滤波电路用于平滑输出电流和电压波形，提供稳定的工作条件。
通过组合不同的电容和电感，可以形成低通滤波器来滤除高频噪声，保证电机等负载设备的正常运行。
总结：电容电感滤波是一种常用且有效的电路设计技术，其应用广泛。

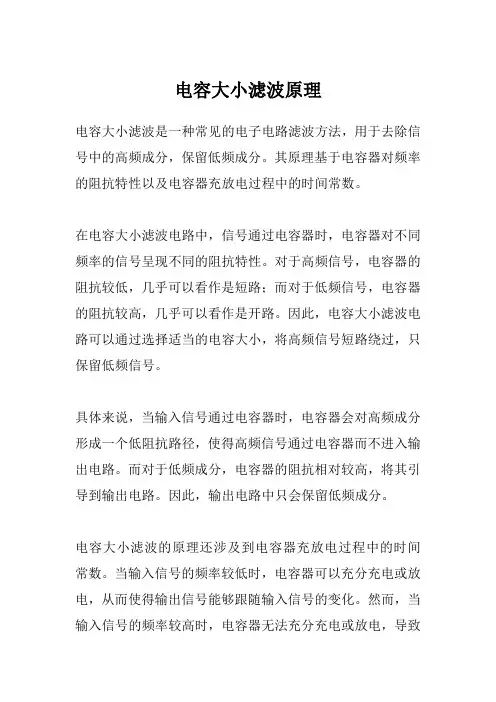

电容大小滤波原理
电容大小滤波原理电容大小滤波是一种常见的电子电路滤波方法，用于去除信号中的高频成分，保留低频成分。
其原理基于电容器对频率的阻抗特性以及电容器充放电过程中的时间常数。
在电容大小滤波电路中，信号通过电容器时，电容器对不同频率的信号呈现不同的阻抗特性。
对于高频信号，电容器的阻抗较低，几乎可以看作是短路；而对于低频信号，电容器的阻抗较高，几乎可以看作是开路。
因此，电容大小滤波电路可以通过选择适当的电容大小，将高频信号短路绕过，只保留低频信号。
具体来说，当输入信号通过电容器时，电容器会对高频成分形成一个低阻抗路径，使得高频信号通过电容器而不进入输出电路。
而对于低频成分，电容器的阻抗相对较高，将其引导到输出电路。
因此，输出电路中只会保留低频成分。
电容大小滤波的原理还涉及到电容器充放电过程中的时间常数。
当输入信号的频率较低时，电容器可以充分充电或放电，从而使得输出信号能够跟随输入信号的变化。
然而，当输入信号的频率较高时，电容器无法充分充电或放电，导致输出信号无法跟随输入信号的变化。
这样就实现了对高频成分的滤波。
要选择适当的电容大小以实现滤波效果，需要根据需要滤除的高频成分的频率范围来确定。
一般来说，电容的阻抗随频率的增加而减小，因此较大的电容可以滤除更低频率的信号，而较小的电容可以滤除更高频率的信号。
需要注意的是，电容大小滤波并不是完美的滤波方法，它只能滤除高频成分，而不能滤除特定频率范围内的信号。
此外，电容大小滤波还可能引入一定的相位延迟，影响信号的相位特性。
总结起来，电容大小滤波利用电容器的阻抗特性和充放电过程中的时间常数，将高频信号短路绕过，只保留低频信号。
通过选择适当的电容大小，可以实现对不同频率的信号的滤波效果。
电容大小滤波电路是一种简单且常用的滤波方法，适用于去除高频噪声、平滑信号以及提取低频成分等应用场景。
在实际电路设计中，可以通过以下步骤来实现电容大小滤波：1. 确定滤波需求：首先确定需要滤除的高频成分的频率范围以及对低频信号的保留要求。
电容滤波电路特点
电容滤波电路特点一、电容滤波电路的概念电容滤波电路是一种常用的直流电源滤波技术，通过在直流电源输出端串联一个电容器来实现对直流信号的滤波作用。
它可以有效地去除直流电源输出端的纹波噪声，提高直流信号的稳定性和可靠性。
二、电容滤波电路原理在直流电源输出端串联一个电容器后，当直流信号通过时，它会被顺利地传递到负载上；而当交流信号通过时，由于其频率较高，会导致电容器内部产生反向充放电现象，从而将交流信号过滤掉。
因此，通过合理选择电容器的参数可以实现对不同频率范围内的信号进行有效的滤波作用。
三、电容滤波电路特点1. 响应速度快：由于其基本原理是靠反向充放电来实现对交流信号的过滤作用，因此响应速度非常快，能够迅速地去除纹波噪声。
2. 稳定性高：通过合理选择适当大小的电容值和额定工作压力等参数可以使得该类型滤波器具有较高的稳定性和可靠性。
3. 价格低廉：电容器作为一种常见的被动元件，其价格相对较低，因此电容滤波电路相对于其他滤波技术来说成本更低。
4. 适用范围广：电容滤波电路可以应用于多种不同领域，如通信、工业控制、医疗设备等，具有广泛的适用性。
四、电容滤波电路参数选择1. 电容值：选择合适大小的电容值是实现有效滤波的关键。
一般来说，当所需过滤频率越高时，所需的电容值也就越小；反之亦然。
同时，在选择电容值时还需要考虑所需负载功率和额定工作压力等因素。
2. 额定工作压力：由于直流电源输出端存在一定的纹波噪声，因此需要选择足够大的额定工作压力以确保其稳定性和可靠性。
3. 等效串联电阻：由于实际上任何一种元件都存在着内部等效串联电阻，因此在进行参数选择时还需要考虑这一因素。
五、总结综上所述，电容滤波电路作为一种常用的直流电源滤波技术，具有响应速度快、稳定性高、价格低廉和适用范围广等优点。
在进行参数选择时需要合理考虑电容值、额定工作压力和等效串联电阻等因素，以实现有效的滤波作用。
滤波电容的作用和工作原理
滤波电容的作用和工作原理滤波电容是电子电路中常见的一个元件，它具有很重要的作用。
本文将从滤波电容的作用和工作原理两方面进行说明。
一、滤波电容的作用滤波电容主要用于电源滤波，其作用是将电源中的交流成分滤掉，使得电路中的电流和电压呈现纯净的直流信号。
具体的作用可以总结为以下几点：1. 抑制电源纹波：在直流电源中，由于电压源的稳定性存在一定程度的纹波，滤波电容可以将这些纹波滤除，保证电路的稳定运行。
特别是在需要稳定直流电压的场合，滤波电容起到了至关重要的作用。
2. 平滑输出电压：在一些需要平滑输出电压的电路中，滤波电容可以起到平滑输出电压的作用，避免电压的剧烈波动，保证设备的正常运行。
3. 降低电源噪声：电源中可能存在一些噪声干扰，滤波电容可以有效地降低电源噪声，保证电路的正常工作。
4. 稳定控制信号：在一些控制电路中，滤波电容可以稳定控制信号的幅度和频率，确保设备可以正常进行各种控制操作。
综上所述，滤波电容在电子电路中起到了抑制纹波、平滑输出电压、降低噪声和稳定控制信号等作用，对于保证电路的正常运行和信号质量具有重要意义。
二、滤波电容的工作原理滤波电容的工作原理与电容器的特性密切相关。
电容器具有对电压变化敏感的特点，当交流电压变化时，电容器会吸收或释放电荷，形成电流。
在电源滤波中，滤波电容起到了低通滤波的作用，其工作原理主要体现在以下几个方面：1. 电容器的充电和放电过程：在电源正弦交流电压的作用下，电容器会充电和放电，通过电流的流动来吸收或释放电荷。
当电压上升时，电容器充电，吸收电荷；当电压下降时，电容器放电，释放电荷。
这种充放电过程使得电容器的电流具有一定的延迟特性。
2. 电容器的阻抗特性：电容器的阻抗随着频率的增加而减小，即阻抗对高频信号的电流响应能力较弱。
而滤波电容的工作原理正是基于这一特性，通过选择适当的电容值，将高频部分的信号滤除，保证电路中的信号质量。
3. 电容器的电流平滑特性：电容器具有平滑电流的作用。
电容滤波电路工作原理
电容滤波电路工作原理电容滤波电路的工作原理基于电容器的特性。
电容器是一种能够存储电荷并在电压变化时释放或吸收电荷的被动元件。
当电容器连接到直流电源时，它开始充电，电荷从电源流入电容器并在两个电极之间形成电场。
当电容器充满电荷后，它变为一个开路，没有电流通过。
在电容滤波电路中，一个电容器连接在电源电路的输出端，而负载则从电容器的另一端接入。
当电源输出的信号经过电容器时，电容器会通过存储电荷和释放电荷的方式平滑信号，去除掉高频噪声。
信号经过电容器时，电容器将会平滑信号的快速变化，只允许电压缓慢变化。
这是因为电容器的存储和释放电荷需要一定的时间。
对于低频信号来说，信号的变化较为缓慢，电容器能跟随信号的变化并将其平滑输出。
而对于高频信号来说，信号的变化速度较快，电容器无法及时存储或释放电荷，因此高频成分将被抑制。
电容滤波电路的输出信号与电源输出信号之间存在一定的相位差。
这是因为电容器对不同频率的信号具有不同的阻抗。
对于低频信号来说，电容器的阻抗较大，所以信号通过电容器时会产生相位滞后。
而对于高频信号来说，电容器的阻抗较小，所以信号通过电容器的相位差较小。
在实际应用中，可以通过选择适当的电容值来调整电容滤波电路的截止频率，从而达到对不同频率信号的滤波效果。
需要注意的是，电容滤波电路对于直流信号具有很好的滤波效果，但对于交流信号则滤波效果较弱。
这是因为交流信号的频率高，电容器对交流信号的阻抗较小，所以交流信号容易通过电容滤波电路。
为了增强交流信号的滤波效果，可以在电容滤波电路后面添加其他滤波电路，如电感滤波电路或者RC滤波电路，以进一步滤除高频噪声。
总之，电容滤波电路是一种通过存储和释放电荷的方式平滑信号的电力电子装置。
它能够去除信号中的高频成分，使信号变得平滑，便于进行后续信号处理。
通过选择适当的电容值和结合其他滤波电路，可以实现对不同频率信号的滤波效果。
电容滤波电路在电力电子技术、通信技术和音频放大器等领域有广泛的应用。
电容在电路中的作用及电容滤波原理资料
电容在电路中的作用及电容滤波原理资料
一、电容在电路中的作用
1、电容用于电流的平衡：当电流比例不平衡时，电容可以通过形成
电容电位而平衡电流，以保证电路中的各个元件的电流不受其他元件的影响。
2、电容可用于限流：当电路中电流变化很大时，电容可以通过其电
容电位，限制电流的变化，以消除电路中电流变化带来的不良影响。
3、电容用于稳压：当电路中经常发生压力变化时，电容可以有效的
稳定电路中的电压，以便保护电路中的元件免受压力变化的影响。
4、电容用于电压分离：当两个电路中的电压相互影响时，电容可以
通过形成电容电位来分离两个电路的电压，以避免这两个电路中有害的影响。
5、电容用于容量增益：当电路中的频率变化时，电容可以使总体容
量增大，从而达到增益的目的。
6、电容用于滤波：当电路中出现大量的噪声时，电容可以将噪声过
滤掉，从而使电路信号的清晰度和稳定性得到改善。
二、电容滤波原理
电容滤波是一种按照一定频率提取电路中信号并去除多余信号的技术，关键是把多余的信号过滤掉，使电路信号更加清晰。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理The manuscript was revised on the evening of 2021电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。
一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显着地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
贴片电容滤波原理
电容滤波原理 如下图所示为电容滤波电路，滤波电容 容量大，因此一般采用电解电容，在接线时要注意电解 电容的正、负极。电容滤波电路利用电容的充、放电作 用，使输出电压趋于平滑。
一、滤波原理 ★当u2为正半周并且数值大于电容两端电压uC时， 二极管 D1和D3管导通，D2和D4管截止，电流一路流经负载电阻 RL， 另一路对电容 C充电。当uC>u2，导致D1和 D3管反向偏置而截止， 电容通过负载电阻RL放电，uC按指数规律缓慢下降。 当u2为负半周幅值变化到恰好大于 uC时， D2和D4因加正向电压变 为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降； 下降到一定数值时D2和D4变为截止，C对RL放电，uC按指数规律下 降；放电到一定数值时 D1和D3变为导通，重复上述过程。 RL、C 对充放电的影响电容充电时间常数为rDC，因为二极管的rD很小， 所以充电时间常数小，充电速度快； RLC为放电时间常数，因为 RL较大，放电时间常数远大于充电时间常数
滤波效果取决于放电时间常数。 电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且 其平均值愈大，如右上图所示。 二、输出电压平均值 经分析推导得， ★当负载开路，即 时，； ★当RLC=(3~5)T/2时，可取 得较好的滤波效果， 。考虑电网电压波动范围为±10％，电容的耐压值应大于 。 三、脉动系数 经分析推导得， 上式计算出的脉动系数大于实际数值。
电容滤波电路的输出特性和滤波特性 输出特性：当滤波电容C选定后， 输出电压平均值UO(AV)和输出电流平均值IO(AV)的关系称为输出特性。滤 波特性：脉动系数S和输出电流平均值IO(AV)的关系称为滤波特性。如图 所示，曲线表明，C愈大电路带负载能力愈强，滤波效果愈好；IO(AV)愈 大（即负载电阻RL愈小），UO(AV)愈低，S的值愈大。小结：电容滤波电 路简单，输出电压平均值高，适用于负载电流较小且其变化也较小的场合。 [例9.3.1]在如图所示电路中，要求输出电压平均值UO(AV)=15V，负载电 流平均值IL(AV)=100mA，UO(AV)≈1.2U2。试问： (1)滤波电容的大小； (2)考虑到电网电压的波动范围为±10％，滤波电容的耐压值。 解：(1) 根据UO(AV)≈1.2U2，可知C的取值满足RLC=(3~5)T/2的条件。 电容的容 量为 (2)变压器副边电压的有效值为 电容的耐压值为 实际可选取容量为 300μF、耐压为25V的电容做本电路的滤波电容。
电容滤波电路原理及设计计算方法
电容滤波电路原理及设计计算方法1、电容滤波电路：滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。
电容器C对直流开路，对交流阻抗小，所以C应该并联在负载两端。
电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。
经过滤波电路后，既可保留直流分量，又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数，改善了直流电压的质量。
现以单相桥式整流电容滤波电路为例来说明。
电容滤波电路如图15.06所示，在负载电阻上并联了一个滤波电容C。
2、滤波原理：若V2处于正半周，二极管D1、D3导通，变压器次端电压V2给电容器C充电。
此时C相当于并联在V2上，所以输出波形同V2 ，是正弦波。
当V2到达ωt=π/2时，开始下降。
先假设二极管关断，电容C 就要以指数规律向负载ＲL放电。
指数放电起始点的放电速率很大。
在刚过ωt=π/2时，正弦曲线下降的速率很慢。
所以刚过ωt=π/2时二极管仍然导通。
在超过ωt=π/2后的某个点，正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。
所以在t2到t3时刻，二极管导电，Ｃ充电，Vi=Vo按正弦规律变化；t1到t2时刻二极管关断，Vi=Vo按指数曲线下降，放电时间常数为RLC。
当放电时间常数RLC增加时，t1点要右移，t2点要左移，二极管关断时间加长，导通角减小；反之，RLC减少时，导通角增加。
显然，当RL很小，即IL很大时，电容滤波的效果不好；反之，当RL很大，即IL很小时，尽管C较小, RLC仍很大,电容滤波的效果也很好。
所以电容滤波适合输出电流较小的场合。
此外，为了进一步减小负载电压中的纹波，电感后面可再接一个电容而构成倒L型滤波电路或采用π型滤波电路，分别如图5（a）和图5(b)所示。
3、电容滤波电路参数的计算：电容滤波电路的计算比较麻烦，因为决定输出电压的因素较多。
工程上有详细的曲线可供查阅，一般常采用以下近似估算法： 一种是用锯齿波近似表示，即)41(2L 2O C R T V V -=； 另一种是在RLC=（3~5）2T的条件下，近似认为VO=1.2V2。
电容滤波电路电感滤波电路作用原理
电容滤波电路电感滤波电路作用原理一、电容滤波电路的作用原理：在交流输入信号作用下，电容器会储存电能，当交流输入信号的幅值降低或为零时，电容器会释放能量维持输出电压的稳定。
当电容器的容值越大时，电容滤波的效果越好，输出直流电压的脉动也越小。
电容滤波电路的原理是基于电容器在直流通路中具有导电性和在交流通路中具有阻抗特性。
在直流通路中，电容器几乎是一个开路，接近无阻抗状态，其两端的电压接近于恒定的稳定值。
而在交流通路中，电容器会阻碍电流的通过，产生阻抗，使交流电的脉动成分被滤除。
二、电感滤波电路的作用原理：电感滤波电路主要通过电感元件对电流的储存和释放来滤除电源信号中的脉动成分，使电源输出纯净的直流信号。
电感滤波电路主要由交流源、电感元件和负载构成。
电感滤波电路的原理是基于电感元件在直流通路中具有阻抗特性和在交流通路中具有导电性。
在直流通路中，电感元件会阻碍电流的通过，产生阻抗，这种阻抗被称为电感阻抗。
电感阻抗的阻值与电感元件的感抗和电流的频率有关。
在交流通路中，电感元件几乎是一个短路，接近无阻抗状态，其两端的电压几乎为零。
电感滤波电路通过在直流通路中产生电感阻抗，阻碍高频和脉动电流的通过，使它们被滤除。
由于电感滤波电路的原理，电感元件的电流随时间的变化较慢，因此它对电源输出信号的低频成分影响较小，能够有效滤除高频脉动。
总结起来，电容滤波电路通过电容器对电流的储存和释放来滤除电源信号中的脉动成分，电感滤波电路通过电感元件对电流的储存和释放来滤除电源信号中的脉动成分。
两者在电路设计中可以灵活应用，以得到所需的纯净直流信号。
y电容滤波原理
y电容滤波原理
电容滤波是一种将交流信号中的高频成分滤除，只保留低频成分的方法。
电容滤波的原理是基于电容器对交流信号和直流信号的不同响应特性。
在交流信号中，电容器会根据电容器的阻抗特性对信号进行阻挡，使高频成分的信号难以通过。
而对于直流信号，电容器的阻抗几乎等于零，可以将直流信号传递。
具体来说，当交流信号通过电容器时，电容器的电压会随着时间的变化而变化。
由于电容器的充放电特性，对于高频成分的信号，电容器的充放电时间很短，无法充分充电或放电，导致信号被滤除。
而对于低频成分的信号，电容器的充放电时间较长，能够充分充电或放电，从而保留低频成分的信号。
因此，通过使用电容器构成的电容滤波电路，可以将高频成分的信号滤除，只保留低频成分的信号。
这种原理在电子电路中广泛应用于去除噪声、平滑信号等方面。
47uf电容滤波频率
47uf电容滤波频率
摘要：
1.电容滤波原理
2.47uf电容滤波频率的影响因素
3.47uf电容滤波的应用场景
4.如何选择合适的47uf电容滤波频率
5.总结
正文：
在电子电路设计中，电容滤波器是一种常见的模块，用于去除噪声、稳定电压等。
本文将介绍电容滤波原理、47uf电容滤波频率的影响因素、应用场景以及如何选择合适的滤波频率。
一、电容滤波原理
电容滤波器基于电容充放电原理实现。
当输入电压信号发生变化时，电容器会储存能量，平滑电压波形。
当电压波动消失时，电容器释放储存的能量，使输出电压保持稳定。
电容滤波器的性能取决于电容值、电阻值和滤波频率。
二、47uf电容滤波频率的影响因素
1.电容值：电容值越大，滤波频率越低，对低频噪声的抑制能力越强。
2.电阻值：电阻值越大，滤波频率越高，但对电源电压的影响也越大。
3.负载电流：负载电流越大，滤波频率越低，滤波效果越差。
三、47uf电容滤波的应用场景
47uf电容滤波常应用于电源电路、音频电路、放大器电路等，可以有效抑
制噪声、提高信号质量。
在实际应用中，需要根据电路需求选择合适的电容滤波频率。
四、如何选择合适的47uf电容滤波频率
1.评估噪声水平：根据电路对噪声的容忍程度，确定滤波频率。
2.考虑电容器的耐压值：确保电容器在工作电压范围内能正常工作。
3.兼顾滤波效果和电源效率：在满足滤波要求的前提下，尽量选择较低的滤波频率，以提高电源效率。
总之，47uf电容滤波器在电子电路中发挥着重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容滤波原理
滤波电容的作用简单讲是使滤波后输出的电压为稳定的直流电压，其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压基本稳定。
滤波电容容量大，因此一般采用电解电容，在接线时要注意电解电容的正、负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
★当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。
当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，uC按指数规律缓慢下降。
★当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C 对RL放电，uC按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。
RL、C对充放电的影响
电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快；RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。
电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大，如图所示。
整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0．01．故整流输出的电压必须采取一定的措施．尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量
半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。
对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。
(T为整流输出的直流脉动电压的周期。
)
RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
如图1虚线
框即为加的一级RC滤波电路。
若用S'表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=(1/ωC2R')S'。
由分析可知，在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波
效果就越好。
而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。
为了解决这个矛盾，于是常常采用有源滤波电路，也被称作电子滤波器。
电路如图2。
它是由C1、R、C2组成的π型RC滤波电路与有源器件--晶体管T组成的射极输出器连接而成的电路。
由图2可知，流过R的电流IR=IE／(1+β)=IRL／(1+β)。
流过电阻R的电流仅为负载电流的1/(1+β)．所以可以采用较大的R，与C2配合以获得较好的滤波效果，以使C2两端的电压的脉动成分减小，输出电压和C2两端的电压基本相等，因此输出电压的脉动成分也得到了削减。
从RL负载电阻两端看，基极回路的滤波元件R、C2折合到射极回路，相当于R减小了(1+β)倍，而C2增大了(1+β)倍。
这样所需的电容C2只是一般RCπ型滤波器所需电容的1／β，比如晶体管的直流放大系数β=50，如果用一般RCπ型滤波器所需电容容量为1000μF，如采用电子滤波器，那么电容只需要20μF就满足要求了。
采用此电路可以选择较大的电阻和较小的电容而达到同样的滤波效果，因此被广泛地用于一些小型电子设备的电源之中。
滤波电容的大小的选取
PCB制版电容选择
印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电，必须采用RC吸收电路来吸收放电电流。
一般R取1~2kΩ，C取2.2~4.7μF
一般的10PF左右的电容用来滤除高频的干扰信号,0.1UF左右的用来滤除低频的纹波干扰,还可以起到稳压的作用
滤波电容具体选择什么容值要取决于你PCB上主要的工作频率和可能对系统造成影响的谐波
频率，可以查一下相关厂商的电容资料或者参考厂商提供的资料库软件，根据具体的需要选择。
至于个数就不一定了，看你的具体需要了，多加一两个也挺好的，暂时没用的可以先不贴，根据实际的调试情况再选择容值。
如果你PCB上主要工作频率比较低的话，加两个
电容就可以了，一个虑除纹波，一个虑除高频信号。
如果会出现比较大的瞬时电流，建议再加一个比较大的钽电容。
其实滤波应该也包含两个方面，也就是各位所说的大容值和小容值的，就是去耦和旁路。
原理我就不说了，实用点的，一般数字电路去耦0.1uF即可，用于10M以下；20M以上用1到
10个uF，去除高频噪声好些，大概按C=1/f 。
旁路一般就比较的小了，一般根据谐振频率一般为0.1或0.01uF
说到电容，各种各样的叫法就会让人头晕目眩，旁路电容，去耦电容，滤波电容等等，其
实无论如何称呼，它的原理都是一样的，即利用对交流信号呈现低阻抗的特性，这一点可以通过电容的等效阻抗公式看出来：Xcap=1/2лfC，工作频率越高，电容值越大则电容的阻抗越小.。
在电路中，如果电容起的主要作用是给交流信号提供低阻抗的通路，就称为旁路电容；如果主要是为了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容；如果用于滤波电路中，那么又可以称为滤波电容；除此以外，对于直流电压，电容器还可作为电路储能，利用冲放电起到电池的作用。
而实际情况中，往往电容的作用是多方面的，我们大可不必花太多的心思考虑如何定义。
本文里，我们统一把这些应用于高速PCB设计中的电容都称为旁路电容.
电容的本质是通交流，隔直流，理论上说电源滤波用电容越大越好。
但由于引线和PCB布线原因，实际上电容是电感和电容的并联电路，
（还有电容本身的电阻，有时也不可忽略）
这就引入了谐振频率的概念：ω=1/(LC)1/2
在谐振频率以下电容呈容性，谐振频率以上电容呈感性。
因而一般大电容滤低频波，小电容滤高频波。
这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高。
至于到底用多大的电容，这是一个参考
电容谐振频率
电容值DIP (MHz) STM (MHz)
1.0μF
2.5 5
0.1μF 8 16
0.01μF 25 50
1000pF 80 160
100 pF 250 500
10 pF 800 1.6(GHz)
不过仅仅是参考而已，用老工程师的话说--主要靠经验。
更可靠的做法是将一大一小两个电容并联，
一般要求相差两个数量级以上，以获得更大的滤波频段。
一般来讲，大电容滤除低频波，小电容滤除高频波。
电容值和你要滤除频率的平方成反比。
具体电容的选择可以用公式C=4Pi*Pi /(R * f * f )
电源滤波电容如何选取，掌握其精髓与方法，其实也不难。
1）理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地,可以想想为什么?
原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容虑低频,小电容虑高频,根本的原因在于SFR(自谐振频率)值不同,当然也
可以想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.
2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少?就算我知道SFR值,我如何选取不同SFR值的电容值呢?是选取一个电容还是两个电容?
电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个,1)器件Data sheet,如22pf0402电容的SFR值在2G左右, 2)通过网络分析仪直接量测其自谐振频率,想想如何量测?S21?
知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时, LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.。
