含电容的电路分析
2含电容器的电路分析1
含电容器的电路分析1
在教学中发现，学生对含有电容的直流电路问题，感到很头疼，一遇到计算题，就茫然失措。
分析其原因，是没有很好地理顺解题思路，那麽如何解决这类问题呢？对初学者，具体地说要做到“三能”：
一、能识电路图。
就是要识别电容器在直流电路中的连接形式（包括绘画等效电路图）。
如图１，电容与电阻串联接入电路；如图２，电容与电阻并联接入电路。
二、能牢记电容器的特点。
在直流电路中，电容器所起的作用相当于电键断开时的情况,即电容器起隔直流作用。
这样与电容器相连的那局部电阻不过作无电阻的导线处理，以方便于求电容器两极板间电势差。
三、能确定电容器两极板电势差。
只要能确定电容器每一极板对同一参考点（如电源负极）的电势高低，就能顺利确定两极板间电势差。
例１．如图３所示，当电键断开和闭合时，电容器Ｃ１电量变化＿＿＿＿＿＿库仑。
例２．如图６所示，Ｒ1＝６Ω，Ｒ2=３Ω，Ｒ３=４Ω，ＵＡＢ＝１２Ｖ，Ｃ1＝３μF，Ｃ2＝1μF，则他们带电量分别为＿＿＿＿Ｃ和＿＿＿＿Ｃ。
例３．如图８所示，已知电源电动势为ε＝12Ｖ，内电阻为ｒ＝１Ω，Ｒ1＝３Ω，Ｒ2=２Ω，Ｒ3=５Ω，Ｃ1＝４μF，Ｃ2＝1μF，则Ｃ1带电量为＿＿＿＿Ｃ，Ｃ２带电量为＿＿＿＿Ｃ。
高中物理含电容器电路的分析方法学法指导
含电容器电路的分析方法山西 石有山一、连接方式1. 串接：如图1所示，R 和C 串接在电源两端，K 闭合，电路稳定后，R 相当于导线，C 上的电压大小等于电源电动势大小．2. 并接：如图2所示，R 和C 并接，C 上电压永远等于R 上的电压．3. 跨接：如图3所示，K 闭合，电路稳定后，两支路中有恒定电流，电容器两极板间电压等于跨接的两点间的电势差，即||U N M ϕ-ϕ=二、典型例题1. 静态分析：稳定状态下，电容器在直流电路中起阻断电流作用，电容器两极间存在电势差，电容器容纳一定的电量，并满足Q=CU ．2. 动态分析：当直流电路中的电流和电势分布发生变化影响到电容器支路两端时，电容器的带电量将随之改变（在耐压范围内），即电容器发生充、放电现象，并满足△O=C △U ． 例1、如图4电路中电源E=12V ，r=1Ω，定值电阻R 1=3Ω，R 2=2Ω，R 3=5Ω，C 1=4μF ，C 2=1μF ，当电路闭合且稳定后各电容器的带电量为多少？当K 断开时，通过R 1、R 2的电量各为多少？解析：静态分析：R 3相当于导线，C 2与R 1、R 2串联起来的部分并联，C 1和R 2并联．V 10)R R (I U ,V 4IR U ,A 2r R R E I 212C 21C 21=+====++= C 100.1U C Q ,C 101.6U C Q 52C 225C111--⨯==⨯==，且C 1的下极板，C 2的右极板带正电．动态分析：断开K 后，C 1通过R 3、R 2放电，C 2通过R 3、R 2和R 1放电，最后电压都为0，电容上电量也都为0．故通过R 2的电量为Q=Q 1+Q 2=2.6x10－5C ，通过R 1的电量为Q 2=C 100.15-⨯． 例2、如图5所示的电路中，电源电动势为E ，内阻不计，电容器的电容为C ，R 2=R 3=R 4=R 5=R ，R 1为滑动变阻器，其阻值可在0～2R 范围内变化，则当滑动头从最左端向最右端滑动的过程中，通过R 5的电量是多少？解析：动态分析：本题电容器的接法为跨接，且电阻R 1连续变化，C 上电压为连续变化，不妨设电源负极为零电势点．则有2E N =ϕ 当P 置于R 1的最左端时2E U ,E MN M ==ϕ 当P 置于R 1中间某位置时0U ,2E MN M ==ϕ 当P 置于R 1的最右端时6E U ,3E MN M -==ϕ 当滑动头P 从最左端向最右端滑动的过程中，电容器上下极板电势差改变为3E 22E 6E U =--=∆ 则通过R 5的电量CE 32U C Q =∆=∆。

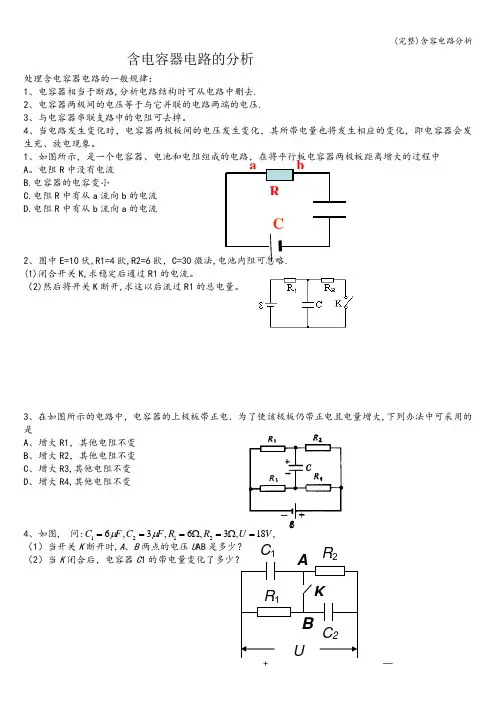

(完整)含容电路分析
C R b a A B U C 1 C 2K R 1 R 2 含电容器电路的分析处理含电容器电路的一般规律：1、电容器相当于断路,分析电路结构时可从电路中删去.2、电容器两极间的电压等于与它并联的电路两端的电压.3、与电容器串联支路中的电阻可去掉。
4、当电路发生变化时，电容器两极板间的电压发生变化，其所带电量也将发生相应的变化，即电容器会发生充、放电现象。
1、如图所示，是一个电容器、电池和电阻组成的电路，在将平行板电容器两极板距离增大的过程中 A 。
电阻R 中没有电流B.电容器的电容变小C.电阻R 中有从a 流向b 的电流D.电阻R 中有从b 流向a 的电流2、图中E=10伏,R1=4欧,R2=6欧，C=30微法,电池内阻可忽略.(1)闭合开关K,求稳定后通过R1的电流。
（2)然后将开关K 断开,求这以后流过R1的总电量。
3、在如图所示的电路中，电容器的上极板带正电．为了使该极板仍带正电且电量增大,下列办法中可采用的是A 、增大R1，其他电阻不变B 、增大R2，其他电阻不变C 、增大R3,其他电阻不变D 、增大R4,其他电阻不变4、如图, 问: （1）当开关K 断开时,A 、B 两点的电压U AB 是多少？ （2）当K 闭合后，电容器C 1的带电量变化了多少？—,18,3,6,3,62121V U R R F C F C =Ω=Ω===μμ5、电容器C1、C2和可变电阻器R1、R2以及电源E连接成如图所示的电路。
当R1的滑动触头在图示位置时，C1、C2的电量相等。
要使C1的电量大于C2的电量,应A、增大R2B、减小R2C、将R1的滑动触头向A端移动D、将R1的滑动触头向B端移动。
原创1：含容电路的分析与计算
由欧姆定律得通过R1的电流
E
10
I
A 1A
R1 R2 4 6
(2)S断开前，C两端电压U1＝IR2＝6 V C所带电量Q1＝CU1＝30×10－6×6 C＝1.8×10－4 C 开关S断开稳定后，总电流为零， 电容器两端电压为E， 所带电量Q2＝CE＝30×10－6×10 C＝3×10－4 C 通过R1的电量，即为电容器增加的电量 ΔQ＝Q2－Q1＝1.2×10－4 C． 答案：(1)1 A (2)1.2×10－4 C 规律总结：处于稳定状态时，电容器相当于断路，与之串联的电阻不
例1．如图所示，电路中E＝10 V，R1＝4 Ω，R2＝6 Ω，C＝30 μF．电 池内阻可忽略． (1)闭合开关S，求稳定后通过R1的电流． (2)然后将开关S断开，求这以后通过R1的总电量．
解析：(1)电路稳定后，电容器所在的支路上无电流通过，
因此R1与R2串联，C两端的电压即为R2两端的电压．
R0为定值电阻，R1、R2为可调电阻，用绝缘细线 将质量为m、带正电的小球悬于电容器内部．闭合 电键S，小球静止时受到悬线的拉力为F，下列关 于F的大小变化的判断正确的是( ) A．保持R2不变，缓慢增大R1时，F将变大 B．保持R1不变，缓慢增大R2时，F将变小 C．保持R1、R2不变，减小平行板MN的间距，F将变大 D．保持R1、R2不变，减小平行板MN的间距，F将变小
·R2＝3 V.
Q＝CU2＝12×10－6 C，且a板带正电，b板带负电．
SQ闭′＝合C，U1C＝两7端.2×电1压0－即6 RC1．两且端a电板压带，负由电电，路b分板析带：正U电1=．R1
R1 R2
·r
E R外
·R外=1.8 V.
据此通过电流表电量ΔQ＝Q＋Q′＝1.92×10－5 C. 答案：1.92×10－5 C
4含电容电路
习题课
含电容电路
含容电路的分析
1.在直流电路中，电容器充放电结束后，电容器 相当于断路，所在电路中无电流，其两端的电压 就是所在支路两端的电压（此时可将电容器看成 理想电压表）。
2.在交流电路中，电压一直在变化，电容器持续 地充放电，电路中就一直有电流。
小结： 大多数情况下可以把电容当成理想电压表处理 串反并同原则依然适用
拓展
电源电动势E＝6V，内阻r＝1Ω，电阻R1＝2Ω，R2 ＝3Ω，R3＝7.5Ω，电容器的电容C＝4μF。开关S 原来断开，现在合上开关S到电路稳定，试问这一 过程中通过电流表的电量是多少？
则通过电流表电量 ΔQ＝Q＋Q′＝1.92×10－5 C
S断开时，a板带正电，b板 带负电。
S闭合时，a板带负电，b板带 正电。
R1
A R2
B
R3
R4
遇到桥式电路时只能算各点电势之差
桥式电路
如图所示，电源电动势E=18V，不计内阻，R1=1Ω， R2=R3=2Ω，R4=6Ω，把电源正极接地。 则A点电势为__-_6_V___；B点电势为_-_4_._5_V__。 若在AB间接入一电容器C=10μF，则电容器带电量 为_1__.5__×__1_0_-_5_c_，上板带__负___电。
R1
A R2
B
R3
R4
电容器带电量取决于两端电势差，和电势无关
拓展
答案:C
V
拓展
电源电动势E＝6V，内阻r＝1Ω，电阻R1＝2Ω，R2 ＝3Ω，R3＝7.5Ω，电容器的电容C＝4μF。开关S 原来断开，现在合上开关S到电路稳定，试问这一 过程中通过电流表的电量是多少？
S断开时，C两端电压即R2两端 电压，U2＝3V。 Q＝CU2＝12×10－6C

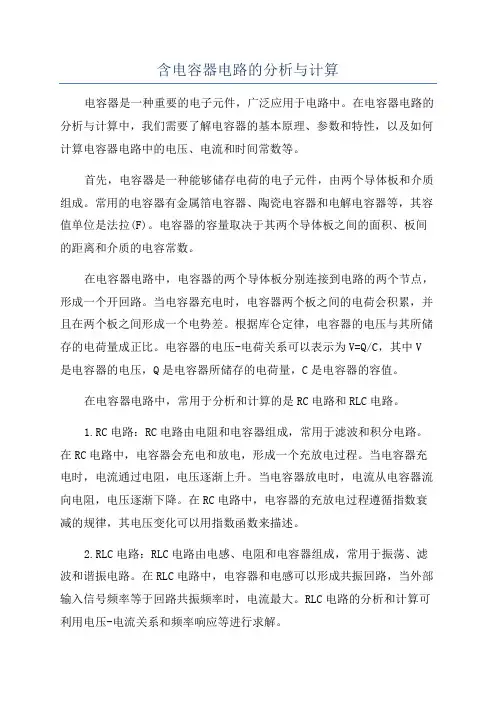

含电容器电路的分析与计算
含电容器电路的分析与计算电容器是一种重要的电子元件，广泛应用于电路中。
在电容器电路的分析与计算中，我们需要了解电容器的基本原理、参数和特性，以及如何计算电容器电路中的电压、电流和时间常数等。
首先，电容器是一种能够储存电荷的电子元件，由两个导体板和介质组成。
常用的电容器有金属箔电容器、陶瓷电容器和电解电容器等，其容值单位是法拉(F)。
电容器的容量取决于其两个导体板之间的面积、板间的距离和介质的电容常数。
在电容器电路中，电容器的两个导体板分别连接到电路的两个节点，形成一个开回路。
当电容器充电时，电容器两个板之间的电荷会积累，并且在两个板之间形成一个电势差。
根据库仑定律，电容器的电压与其所储存的电荷量成正比。
电容器的电压-电荷关系可以表示为V=Q/C，其中V 是电容器的电压，Q是电容器所储存的电荷量，C是电容器的容值。
在电容器电路中，常用于分析和计算的是RC电路和RLC电路。
1.RC电路：RC电路由电阻和电容器组成，常用于滤波和积分电路。
在RC电路中，电容器会充电和放电，形成一个充放电过程。
当电容器充电时，电流通过电阻，电压逐渐上升。
当电容器放电时，电流从电容器流向电阻，电压逐渐下降。
在RC电路中，电容器的充放电过程遵循指数衰减的规律，其电压变化可以用指数函数来描述。
2.RLC电路：RLC电路由电感、电阻和电容器组成，常用于振荡、滤波和谐振电路。
在RLC电路中，电容器和电感可以形成共振回路，当外部输入信号频率等于回路共振频率时，电流最大。
RLC电路的分析和计算可利用电压-电流关系和频率响应等进行求解。
在电容器电路分析和计算时，我们可以通过以下步骤进行：1.确定电容器电路的拓扑结构：确定电容器的连接方式、电阻和电感的位置等。
2.建立电容器电路的数学模型：通过电压和电流的关系、电容器的电压-电荷关系等，建立电容器电路的数学方程。
3.求解电容器电路的初始条件：根据电路的初始状态，确定初始电荷量、电压和电流。
微专题65 含电容器电路分析问题-2025版高中物理微专题
微专题65含电容器电路分析问题【核心考点提示】1．电路的简化：不分析电容器的充、放电过程时，把电容器所处的支路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上．2．处理方法：电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻视为等势体．电容器的电压为与之并联的电阻两端的电压．3．电容器所带电荷量的变化的计算：(1)如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之差；(2)如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之和．分析和计算含有电容器的直流电路时，关键是准确判断和求出电容器两端的电压，其具体方法是：(1)确定电容器和哪个电阻并联，该电阻两端电压即为电容器两端电压．(2)当电容器和某一电阻串联后接在某一电路两端时，此电路两端电压即为电容器两端电压．(3)当电容器与电源直接相连，则电容器两极板间电压即等于电源电动势．【微专题训练】(2016·全国卷Ⅱ，17)阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图所示电路。
开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2。
Q 1与Q 2的比值为()A.25B.12C.35D.23【解析】S 断开时等效电路如图甲所示。
图甲电容器两端电压为U 1＝E R ＋23R ×23R ×12＝15E ；S 闭合时等效电路如图乙所示。
图乙电容器两端电压为U 2＝E R ＋12R ×12R ＝13E ，由Q ＝CU 得Q 1Q 2＝U 1U 2＝35，故选项C 正确。
【答案】C【变式】(多选)如图所示，C 1＝6μF ，C 2＝3μF ，R 1＝3Ω，R 2＝6Ω，电源电动势E ＝18V ，内阻不计，下列说法正确的是()A ．开关S 断开时，a 、b 两点电势相等B ．开关S 闭合后，a 、b 两点间的电流是2AC ．开关S 断开时C 1带的电荷量比开关S 闭合后C 1带的电荷量大D ．不论开关S 断开还是闭合，C 1带的电荷量总比C 2带的电荷量大【解析】S 断开时外电路处于断路状态，两电阻中均无电流通过，电阻两端电势相等，由题图知a 点电势与电源负极电势相等，而b 点电势与电源正极电势相等，A 错误．S 断开时两电容器两端电压都等于电源电动势，而C 1＞C 2，由Q ＝CU 知此时Q 1＞Q 2.当S 闭合时，稳定状态下C 1与R 1并联，C 2与R 2并联，电路中电流I ＝E R 1＋R 2＝2A ，此时两电阻两端电压分别为U 1＝IR 1＝6V 、U 2＝IR 2＝12V ，则此时两电容器所带的电荷量分别为Q 1′＝C 1U 1＝3.6×10－5C 、Q 2′＝C 2U 2＝3.6×10－5C ，对电容器C 1来说，S 闭合后其两端电压减小，所带的电荷量也减小，故B 、C 正确，D 错误．【答案】BC【巩固习题】1.(2014·天津·2)如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是()A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开电键S【解析】增大R1的阻值，稳定后电容器两板间的电压升高，带电油滴所受电场力增大，将向上运动，A错误．电路稳定后，电容器相当于断路，无电流通过电阻R2，故R2两端无电压，所以，增大R2的阻值，电容器两板间的电压不变，带电油滴仍处于静止状态，B正确．增大两板间的距离，两板间的电压不变，电场强度减小，带电油滴所受电场力减小，将向下运动，C错误．断开电键S后，两板间的电势差为0，带电油滴只受重力作用，将向下运动，D错误．【答案】B2.如图所示电路中，电源的电动势为E，内阻为r，R1、R3为定值电阻，R2为滑动变阻器，C 为平行板电容器，开关S闭合后，电容器两板正中央有一个带电液滴恰好静止．电流表和电压表都可以视为理想电表．当滑动变阻器滑片P向b端滑动过程中，下述说法中正确的是()A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电容器C所带电荷量增加，液滴向上加速运动D．电容器C所带电荷量减小，液滴向下加速运动【解析】当滑动变阻器滑片P向b端滑动过程中，接入电路的电阻减小，R2与R3并联的电阻减小，总电阻减小，则总电流增大，R1两端电压增大，则电压表示数变大；R2与R3并联的电压减小，通过R3电流减小，则电流表示数变大，故A、B错误；R2与R3并联的电压减小，电容器板间的电压减小，板间场强减小，液滴所受的电场力减小，则液滴将向下加速运动，故C错误，D正确．【答案】D3.在如图所示的电路中，R 1＝11Ω，r ＝1Ω，R 2＝R 3＝6Ω，当开关S 闭合且电路稳定时，电容器C 带电荷量为Q 1；当开关S 断开且电路稳定时，电容器C 带电荷量为Q 2，则()A ．Q 1∶Q 2＝1∶3B ．Q 1∶Q 2＝3∶1C ．Q 1∶Q 2＝1∶5D ．Q 1∶Q 2＝5∶1【解析】当开关S 闭合时，电容器两端电压等于R 2两端的电压，U 2＝ER 2R 1＋R 2＋r ＝E 3，Q 1＝E 3C ；当开关S 断开时，电容器两端电压等于电源电动势，U ＝E ，Q 2＝EC ，所以Q 1∶Q 2＝1∶3，选项A 正确．【答案】A4.如图所示，E 为内阻不计的电源，MN 为同种材料制成的粗细均匀的长电阻丝，C 为电容器。
人教版必修三电流电路——含容电路动态分析
含容电路动态分析一、技巧1．含电容器的电路的分析和计算，要抓住电路稳定时电容器相当于断路.分析稳定状态的含容电路时可先把含有电容器的支路拆除，画出剩下电路等效电路图，之后把电容器接在相应位置。
2．如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量之和。
二、例题[例题1] 如下图所示，U=10V，电阻R1=3Ω，R2=2Ω，R3=5Ω，电容器的电容C1=4μF，C2=1μF，求：（1）若电路稳定后，C1、C2的带电量？（2）S断开以后通过R2的电量及R2中电流的方向？例题2：如图所示电路中，电源电动势E＝10v，内电阻不计，电阻R1＝14Ω，R2＝6.0Ω，R3＝2.0Ω，R4＝8.0Ω，R5＝10Ω，电容器的电容C＝2μF，求：（1）电容器所带的电荷量Q。
并说明电容器哪个极板带正电．（2）若R2突然断路，将有多少电荷量ΔQ通过R5？例题3．如图所示的电路中，在A、B两点间接一电动势为4V，内电阻为1Ω的直流电源，电阻R1=R2=R=4Ω，电容器C的电容为30μF，电流表的内阻不计，求：三、习题1.如图所示，电源电动势E＝10 V，内阻r＝1 Ω，R1＝3 Ω，R2＝6 Ω，C＝30 μF.，当闭合开关S，求（1）稳定后电容器所带的电量Q=？（2）开关S断开后通过R1的电荷量ΔQ=？2．在如图所示的电路中，电源电动势E=9V, R1=11Ω，r=1Ω，R2=R3=6Ω，当开关S闭合且电路稳定时，电容器C的带电荷量为Q1；当开关S断开且电路稳定时，电容器C的带电量为Q2，求Q1，Q2为多少库伦？开关S由闭合到断开后通过R1的电荷量ΔQ=？3．如图所示，已知电源电动势E=12V,内电阻r=1Ω，R1=3 Ω，R2=2Ω，R3=5Ω，C1=4µF， C2 =1µF ,求：（1）电键S闭合后，C1，C2所带电量？（2）电键S断开后通R2过的电量为多少？4．如图所示的电路中，已知电容C1=C2，电阻R1﹥R2，电源内阻可忽略不计，当开关S接通时，以下说法中正确的有（）A.C1的电量增多，C2的电量减少B.C1的电量减少，C2的电量增多C.C1、C2的电量都减少D.C1、C2的电量都增多5.如图所示的电路中，E＝10 V，R1＝4 Ω，R2＝6 Ω，电池内阻不计，C1＝C2＝30 μF.先闭合开关S，待电路稳定后再断开S，求断开S后通过电阻R1的电荷量.6.如图所示电路中R1=R2=R3=8Ω，电容器电容C=5 F，电源电动势E=6V，内阻不计，求电键S由稳定的闭合状态断开后流过R3的电荷量．7.如图所示电路，电源电动势E=12V，内阻r=1Ω。
含电容的电路分析
含电容的电路分析
含容电路分析计算
电容器是一个储存电能的元件．在直流电路中，当电容器充放电时，电路里有充放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路看作是断路，简化电路时可去掉它。
简化后若要求电容器所带电荷量时，可在相应的位置补上。
分析和计算含有电容器的直流电路时，需注意以下几点：
(1)电路稳定后，由于电容器所在支路无电流通过．所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压．
(2)当电容器和用电器并联后接入电路时，电容器两极间的电压与其并联用电器两端的电压相等．
(3)电路的电流、电压变化时,将会引起电容器的充(放)电．如果电容器两端电压升高,电容器将充电,如果电压降低，电容器将通过与它并联的电路放电.电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。
2025高考物理 含电容的直流电路分析
2025高考物理含电容的直流电路分析一、单选题1．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略．平行板电容器C的极板水平放置．闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( )A．增大R1的阻值B．增大R２的阻值C．增大两板间的距离D．断开电键S2．如图所示，M、N是两块水平放置的平行金属板，R0为定值电阻，R1、R2为可变电阻，开关S闭合．质量为m的带正电的微粒从P点以水平速度v0射入金属板间，沿曲线打在N 板上的O点，若经下列调整后，微粒仍从P点以水平速度v0射入，则关于微粒打在N板上的位置说法正确的是A．保持开关S闭合，增大R1，微粒打在O点左侧B．保持开关S闭合，增大R2，微粒打在O点左侧C．断开开关S，M极板稍微上移，微粒打在O点右侧D．断开开关S，M极板稍微下移，微粒打在O点右侧3．如图所示，电源电动势E=7V、内阻r=2Ω，电阻R=R1=R2=5Ω，R3=10Ω，电流表为理想电表，电容器的电容C=6μF，闭合开关S，电路稳定后，下列说法正确的是（）A ．电流表示数为0.67AB ．R 3两端的电压为5VC ．电容器所带的电量为3×10-5CD ．若S 断开通过R 2的电荷量为6C 7.510-⨯4．如图所示电路中，直流电源内阻0r ≠，1R 、2R 为定值电阻，滑动变阻器最大阻值为3R ，123r R R R <=<。
开关K 闭合且电路稳定后，滑动变阻器的滑片P 缓慢从b 向a 滑动过程中（ ）A ．电流表示数变小B ．电源的效率减小C ．滑动变阻器消耗的功率一直增大D ．通过2R 的电流方向为从c 到d 5．图（a ）所示的电路中，K 与L 间接一智能电源，用以控制电容器C 两端的电压U C 。
如果U C 随时间t 的变化如图（b ）所示，则下列描述电阻R 两端电压U R 随时间t 变化的图像中，正确的是（ ）A ．B ．C ．D ．二、多选题6．如图，电源电动势9V E =，内阻不计，定值电阻14ΩR =，28ΩR =，312ΩR =。
含容电路问题
C.增大两板间的距离 D.断开开关S
含容电路问题
小结
与电容串联电阻
含容电路问题
与电容并联电阻
C=E
同学，下节再见
创新微课 现在开始
含容电路问题
含容电路问题
创新微课
含电容器电路的分析方法 1.稳定状态的电容器:当含有电容器的直流电路达到稳定状态时, 电容器处可视为断路,与之串联的电阻中无电流,不起降压作用。
2.电容器的电压: (1)电容器电压等于与之并联的电阻的电压。 (2)电容器(或串联一个电阻)接到某电源两端时,电容器的电 压等于路端电压。
含容电路问题
创新微课
1.确定电容器和哪个电阻并联，该电阻两端电压 即为电容器两端电压.
2.当电容器和某一电阻串联后接在某一电路两端时，此电 路两端电压即为电容器两端电压.
3.当电容器与电源直接相连，则电容器两极板间电压即等于电源电动势.
含容电路问题
创新微课
例题、阻值相等的四个电阻题、眼电①容器C及电池E(内阻可忽略)连接成如图 所示题电眼路②.开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S， 电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为
含容电路问题
创新微课
3.电压变化时的电容器: (1)电容器电压变化时,将会引起电容器的充、放电。
如果电容器电压升高,电容器将充电; 如果电压降低,电容器将通过与它连接的电路放电。
(2)充放电时电容器所带电荷量的变化时,如果变化前后极板所带电 荷的电性相同,那么通过所连导线的电荷量等于初、末状态电容器所 带电荷量之差;如果变化前后极板带电的电性相反,那么通过所连导 线的电荷量等于初、末状态电容器所带电荷量之和。
含容电路问题
【典例】如图所示的电路中,电源电动势E=3V, 内电阻r=1Ω,定值电阻R1=3Ω,R2=2Ω,电容器的电容 C=100μF,则下列说法正确的是 ( AC )
2.7含电容器的直流电路分析1
含电容器的直流电路分析刘玉平一、教学目标（一）知识与技能、能够应用闭合电路的欧姆定律进行计算，学会分析含电容器的直流电路的基本方法。
1、能够应用闭合电路的欧姆定律进行计算，学会分析含电容器的直流电路的基本方法。
、通过对含电容器的直流电路的分析，培养学生分析、判断、推理的能力。
2、通过对含电容器的直流电路的分析，培养学生分析、判断、推理的能力。
（二）过程与方法通过对含电容器的直流电路的分析，培养学生分析、判断、推理的能力。
通过对含电容器的直流电路的分析，培养学生分析、判断、推理的能力。
（三）情感、态度与价值观通过本节课教学，加强对学生科学素质的培养，通过探究物理规律培养学生的创新精神和实践能力践能力二、教学重点学会应用闭合电路的欧姆定律解决含电容器的直流电路问题。
学会应用闭合电路的欧姆定律解决含电容器的直流电路问题。
三、教学难点含电容器的直流电路的分析、判断。
11、推导闭合电路欧姆定律，应用定律进行有关讨论。
含电容器的直流电路的分析、判断。
四、教学用具滑动变阻器、电压表、电流表、电键、导线若干滑动变阻器、电压表、电流表、电键、导线若干五、教学过程（一）含电容器的直流电路的一般规律1、电容器在直流电路中是断路，对电路没有作用，分析时可以等效于拆去电容器，从而简化电路。
2、当电容器两极板之间的电压升高或者降低时，电容器充电或者放电电路中有短暂的电流。
3、电容器两极板间的电压等于与它并联的电路的电压。
4、当电容器与电阻串联时，电阻两端不分电压。
5、电路分析的一般规律1）分电路、全电路欧姆定律；串、并联电路的一般关系；电动势与内外电压的关系2）端电压与外阻的关系3）源输出功率与内外电阻的关系4）于对称电路的基本关系（二）电路例析电容器起隔断直流电作用概念的运用一.电容器起隔断直流电作用概念的运用【例1】如图所示的电路中，电源电动恒定，要使灯泡变暗，可以（A D ）（A）增大R1（B）减小R1（C）增大R2（D）减小R2因为电路稳定时，含有电容器解析：因为电路稳定时，含有电容器的支路相当于断路，因此可以画出等效电路。
含容电路分析计算技巧和实例
含容电路分析计算技巧和实例电容器是一个储存电能的元件．在直流电路中，当电容器充放电时，电路里有充放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路看作是断路，简化电路时可去掉它。
简化后若要求电容器所带电荷量时，可在相应的位置补上。
分析和计算含有电容器的直流电路时，需注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过．所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压．(2)当电容器和用电器并联后接入电路时，电容器两极间的电压与其并联用电器两端的电压相等．(3)电路的电流、电压变化时,将会引起电容器的充(放)电．如果电容器两端电压升高,电容器将充电,如果电压降低，电容器将通过与它并联的电路放电.电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。
⑷如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量之和。
含有电容器的电路解题方法（1）先将含电容器的支路去掉（包括与它串在同一支路上的电阻），计算各部分的电流、电压值。
（2）电容器两极扳的电压，等于它所在支路两端点的电压。
（3）通过电容器的电压和电容可求出电容器充电电量。
（4）通过电容器的电压和平行板间距离可求出两扳间电场强度，再分析电场中带电粒子的运动。
例1：如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则（）A．电容器中的电场强度将增大B．电容器上的电荷量将减少C．电容器的电容将减小D．液滴将向上运动由题意可知，电容器与R2并联，根据闭合电路欧姆定律可确定随着滑片左移，电阻的变化，导致电压的变化，从而判定电阻R2的电压变化，再根据可得，电容器的电量及由E=知两极间的电场强度如何变化．【解析】A、电容器两板间电压等于R2两端电压．当滑片P向左移动时，R2两端电压U 减小，由E=知电容器中场强变小，A错误；B、根据可得，电容器放电，电荷量减少，B项正确；C、电容器的电容与U的变化无关，保持不变，C项错误．D、带电液滴所受电场力变小，使液滴向下运动，D项错误；故选：B例2：在如图所示的电路中，电源两端A、B 间的电压恒定不变，开始时S断开，电容器上充有电荷．闭合S后，以下判断正确的是（）A．C1所带电量增大，C2所带电量减小B．C1所带电量减小，C2所带电量增大C．C1、C2所带电量均减小D．C1、C2所带电量均增大S断开时，外电路中没有电流，两电容器的电压都等于电源的电动势，S闭合后，两电容器的电压都小于电源的电动势，根据Q=CU分析电容器电量的变化．【解析】S断开时，外电路中没有电流，两电容器的电压都等于电源的电动势．S闭合后，两电阻串联，电容器C1的电压等于R1的电压，电容器C2的电压等于R2的电压，可知两电容器的电压都小于电源的电动势，根据Q=CU分析可知两电容器电量均减小．故C正确，ABD错误．故选C例3：如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，则与无光照射时比较（）A．电容器C的上极板带正电B．电容器C的下极板带正电C．通过R4的电流变小，电源的路端电压增大D．通过R4的电流变大，电源提供的总功率变小电容在电路稳定时可看作开路，故由图可知，R1、R2串联后与R3、R4并联，当有光照射时，光敏电阻的阻值减小，由闭合电路欧姆定律可得出电路中总电流的变化及路端电压的变化，再分析外电路即可得出C两端电势的变化，从而得出电容器极板带电情况；同理也可得出各电阻上电流的变化．【解析】因有光照射时，光敏电阻的阻值减小，故总电阻减小；由闭合电路的欧姆定律可知，干路电路中电流增大，由E=U+Ir可知路端电压减小；R1与R2支路中电阻不变，故该支路中的电流减小；则由并联电路的电流规律可知，另一支路中电流增大，即通过R2的电流减小，而通过R4的电流增大，故C、D错误；当没有光照时，C不带电说明C所接两点电势相等，以电源正极为参考点，R1上的分压减小，而R3上的分压增大，故上极板所接处的电势低于下极板的电势，故下极板带正电；故A错误，B正确；故选B．例4:如图所示的电路中，两平行金属板A、B水平放置，极板长L=80cm，两板间的距离d=40cm．电源电动势E=40V，内电阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带负电的小球从B板左端且非常靠近B板的位置以初速度v=4m/s水平向右射入两板高效课堂—实验微专题间，该小球可视为质点．若小球带电量q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力，电路中电压表、电流表均是理想电表．若小球恰好从A板右边缘射出（g取10m/s2）．求：（1）滑动变阻器接入电路的阻值为多少？（2）此时电流表、电压表的示数分别为多少？（3）此时电源的输出功率是多少？（1）小球进入电场中做类平抛运动，小球恰好从A板右边缘射出时，水平位移为L，竖直位移为d，根据运动学和牛顿第二定律结合可求出板间电压，再根据串联电路分压特点，求解滑动变阻器接入电路的阻值．（2）根据闭合电路欧姆定律求解电路中电流，由欧姆定律求解路端电压，即可求得两电表的读数．（3）电源的输出功率P=UI，U是路端电压，I是总电流．【解析】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=vt竖直方向：d=由上两式得：a===20m/s2又根据牛顿第二定律得：a=联立得：U==V=24V根据串联电路的特点有：=代入得：=解得，滑动变阻器接入电路的阻值为R′=24Ω（2）根据闭合电路欧姆定律得电流表的示数为：I==A=1A电压表的示数为：U=E-Ir=（40-1×1）V=39V（3）此时电源的输出功率是P=UI=39×1W=39W．答：（1）滑动变阻器接入电路的阻值为24Ω．（2）此时电流表、电压表的示数分别为1A和39V．（3）此时电源的输出功率是39W．每日一练解析C为板间距离固定的电容器，电路连接如图所示，当滑动触头P向右缓慢滑动的过程中，下列说法中正确的是（）A．电容器C充电B．电容器C放电C．流过电流计G的电流方向为a→G→bD．流过电流计G的电流方向为b→G→a首先明确含电容器的支路等效为断路，且两端的电压为并联部分的电压相等；当滑动触头P向右缓慢滑动的过程中，该电路的总电阻不变，但与电容器并联部分的电阻减少，即电容器两端的电压减少，根据C=可知，电容器极板电量减少，即放电；电容器右极板与电源负极相连，所以自由电子从a移动到b，故流过电流计G的电流方向为b→G→a．【解析】AB、含电容器的支路等效为断路，且两端的电压为并联部分的电压相等；当滑动触头P向右缓慢滑动的过程中，该电路的总电阻不变，但与电容器并联部分的电阻减少，即电容器两端的电压减少，根据C=可知，电容器极板电量减少，即放电，故A错误，B正确．CD、以上分析可知，电容器放电，且电容器右极板与电源负极相连，所以自由电子从a移动到b，电流的方向与电子的方向相反，故流过电流计G的电流方向为b→G→a，故C错误，D正确．。
含电容器电路的分析与计算方法
含电容器电路的分析与计算方法
1、电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极板间的电压就等于该支路两端的电压。
2、当电容器和电阻并联接入电路时，电容器两极板间的电压与其并联电阻两端的电压相等。
3、电路的电流、电压变化时，将会引起电容器的充（放）电。
如果电容器两端的电压升高，电容器将充电，反之则放电。
1、如图所示，电源两端电压为U＝10 V保持不变，R1＝4.0 Ω，R2
＝6.0 Ω，C1＝C2＝30 μF.先闭合开关S，待电路稳定后，再将S断
开，则S断开后，通过R1的电荷量为 ( )
A．4.2×10－4 C
B．1.2×10－4 C
C．4.8×10－4 C
D．3.0×10－4 C
2、如图16所示，两个相同的平行板电容器C1、C2用导线相连，开始都
不带电．现将开关S闭合给两个电容器充电，待充电平衡后，电容器C1
两板间有一带电微粒恰好处于平衡状态．再将开关S断开，把电容器C2两板稍错开一些(两板间距离保持不变)，重新平衡后，下列判断正确的是
A．电容器C1两板间电压减小
B．电容器C2两板间电压增大
C．带电微粒将加速上升
D．电容器C1所带电荷量增大
3、在如图所示，c1=6μF,c2=3μF,R1=3Ω,R2=6Ω，电源电动势E=18V，内阻不计，下列说法正确的是：
A.开关s断开时，a、b两点电势相等
B.开关s闭合后，a，b两点间的电流时2A
C.开关 s断开时C1带的电荷量比开关s闭合后C1带的
电荷量大
D.不论开关s断开还是闭合，C1带的电荷量总比C2带
的电荷量大。
(完整版)含电容器电路的归类分析.docx
含电容器电路的归类分析山东潍坊寒亭一中 张启光 李瑞芳（邮编 261100）电容器是一个储能元件， 在直流电路中， 当电路稳定后， 电容器相当于一个阻值无限大 的元件，含有电容器的支路看作断路，关于电路中电容器的考查常见以下几方面：一、考查电容器所带电荷量例 1如图 1 所示电路中， 已知电容器的电容C=2F ，电源电动势 E=12V ，内阻不计，R 1 : R 2 : R 3 : R 4 =1:2:6:3 ，则 S 闭合时电容器 a 板所带电荷量为 （）A ．－ 8×106CB ． 4× 10 6C1a2RRC ．－4×10 6CD ． 8×10 6 CR 3b R 4解析 ：电源内阻不计则路端电压为12V ，电路稳定后电容器相当于断路，由串联正比分压有U 1 R 11 ，则U 2＝8V ，同理SU 2 R 2 2图 1U 3 R 3 2，则U 4 ＝4V ，取电源的负极电势为零，则a 板电势为 8V ，b 板电势为 4V ，U 4R 41故电容器两极板间电势差U ＝ 4V ， a 板带正电荷 qCU ＝8×10 6C ，正确答案为D ．二、考查电路变化后流过用电器的电荷量例 2如图 2 所示电路中 R 1＝ R 2＝ R 3 ＝8，电容器电容 C=5F ，1R 3电源电动势 E=6V ，内阻不计， 求电键 S 由稳定的闭合状态断开后流过R 3 的Ra b电荷量．解析 ：电键闭合时电路结构为R 1 和 R 2 串联后与 R 3 并联，电容器并在R 2SR 2 两端，电源内阻不计，由串联正比分压得U 2 ＝ 3V ， b 板带正电，电荷量Q ＝CU ＝ 15× 10 6R和 R 串联，电容器通过图 2C ；电键断开后电路结构为122R 并在 R 两端，则电容器两端电压为U 1 ＝ 3V ，b 板带负电，电荷量 QCU 1＝15×106 C ，31所以电键断开后电容器通过 R 3 先放电后反向充电， 流过 R 3 的电荷量为两情况下电容器所带电荷量之和 Q Q Q ＝ 3× 10－5C ．注意 ：求电路变化后流过用电器的电荷量的问题， 一定要注意同一极板上所带电荷的电性是否变化， 不变则流过用电器的电荷量为初、 末状态电容器所带电荷量之差， 变化则为二者之和．三、以电容器为背景考查力电综合问题例 3如图 3 所示， R 1 ＝ R 2 ＝ R 3 ＝ R 4 ＝ R ，电键 S 闭合时， 间距为 d 的平行板电容器C 的正中间有一质量为m 、电荷量为 q 的小球恰好处于静止状态；R 1R 2电键 S 断开时，小球向电容器的一个极板运动并发生碰撞，碰后小R 3S·球带上与极板同性质的电荷．设碰撞过程中没有机械能的损失，小4R球反弹后恰好能运动到电容器的另一极板，不计电源内阻，求电源的电动势和碰后小球所带的电荷量．图 3解析 ：电键 S 闭合时 R 1 、 R 3 并联后与 R 4 串联（ R 2 中没有电流通过） ，电容器并在 R 42E ，对带电小球有 mg U C，解得 E3mgd上，U C ＝ U 4 ＝q．电键 S 断开时， 仅 R 1 、3d2qR 4 串联，电容器仍并在R 4上，U CE，故小球向下运动，设小球与下极板碰撞后带电荷2量 为 q ，从小球开始运动到小球恰好运动到上极板的全过程由动能定理得mgdqU Cq U C ＝0，综合解得 q7q 22．6点评 ：分析和计算含有电容器的直流电路问题， 关键是准确地判断和求出电容器两端的电压，具体方法是：（ 1）明确电路结构，确定电容器和哪部分电路并联，该电路两端电压就是电容器两端电压．（2）当电容器与某一电阻串联后接入电路时，此支路中没有电流，所以与电容器串联的电阻看成导线，电路两端的电压就是电容器两极板间电压．（3）对于较复杂电路，需要将电容器两端的电势与基准点的电势比较后才能确定电容器两端的电压．。
6、含容电路分析、故障分析
图39
分析与解：由于电灯仍正常发光，说明电源是好的， 电热壶所在的C、D两点间没有发生短路故障。把试 电笔分别插入插座的左、右插孔，氖管均能发光， 说明插座的左、右插孔都与火线相通，说明电热壶 所在的C、D两点间没有发生断路故障。综合分析可 知，故障为导线AB间断路，即C选项正确。
练习：一平行板电容器 C, 极板是水平放置的 , 它和三个可变电阻及电源联接成如图所示的电 路.今有一质量为 m的带电油滴悬浮在两极板之 间静止不动.要使油滴上升,可采用的办法是:
A.增大R1 B.增大R2 C.增大R3 D.减小R2.
解 这 类 题 的 关 键 ： 据 E=U/d 和 C E=4π KQ/(ε .S) 讨论 E 的变化情况。 根据场强的变化情况就可以分析电容 器中带电粒子的受力情况，从而判定 带电粒子的运动情况。
（2）短路故障的判断：用电压表与电源并联，若有 电压时，再逐段与电路并联；若电压表示数为零时， 该电路被短路，当电压表示数不为零，则该电路不被 短路或不完全被短路。 2、假设法：已知电路发生某种故障，寻示故障发生 在何处时，可将整个电路划分为若干部分；然后逐一 假设某部分电路发生故障，运用电流定律进行正向推 理，推理结果若与题述物理现象不符合，则故障不是 发生在这部分电路；若推理结果与题述物理现象符合， 则故障可能发生在这部分电路；直到找出发生故障的 全部为止。
R1 m R2 R3 E
图19
二、电路故障的分析方法
（一）故障的特点：
1、断路的特点：电路中发生断路，表现为电源电压不 为零而电流强度为零；若外电路中任意两点之间的电 压不为零，则这两点间有断点，而这两点与电源联结 部分无断点。
含容电路的分析与计算
由两个相互靠近的导体组成，能 够储存电能，具有“隔直通交” 的特性。
电容器作用与特性
储存电能
01
电容器能够储存电能，其储存的电能与电容器的电容量和电压
的平方成正比。
隔直通交
02
电容器对直流电具有隔断作用，而对交流电则具有导通作用，
其导通程度取决于电容器的电容量和交流电的频率。
充放电过程
03
电容器在充电过程中储存电能，而在放电过程中释放电能。
电容器将电场能释放，转换为其他形式的能量（如热能、机械能等）。
效率计算方法及优化措施
效率定义
计算方法
选择高性能元器件
优化电路设计
控制策略优化
在含容电路中，效率通 常定义为有用功率与输 入功率之比，用于衡量 能量转换的有效程度。
效率计算涉及对输入功 率、输出功率以及损耗 功率的测量与计算。通 常使用功率计或相关仪 表进行测量，并结合电 路参数进行分析。
报告范围
01
02
03
04
含容电路基本概念
介绍含容电路的定义、特点以 及常见类型等基本概念。
分析方法
详细介绍含容电路的分析方法 ，包括等效电路法、相量法、
复频域分析法等。
计算实例
通过具体的计算实例，展示含 容电路分析方法的实际应用和
计算过程。
结论与展望
总结报告的主要内容和成果， 并展望含容电路未来的发展趋
复杂含容电路稳态分析
含多个电容器的复杂电路 稳态分析
对于含有多个电容器的复杂电路，可以采用 节点电压法或网孔电流法进行分析。首先， 根据电路的连接方式确定各电容器之间的电 压或电流关系；然后，利用基尔霍夫定律建 立电路的方程组；最后，通过求解方程组得 到各电容器上的电压或电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
闭合电路欧姆定律（含电容器电路的分析与计算）
1. 如图所示，E = 10 V, r = 1 Q , R i = R 3= 5 Q, R 2 = 4 Q, C = 100疔。
当S 断开时，电容器中 带电粒子恰好处于静止状态。
求：
（1） S 闭合后，带电粒子加速度的大小和方向; （2） S 闭合后流过R 3的总电荷量
2. 如图 2 — 7— 26 所示，E = 10 V , r = 1 Q , R 1 = R 3= 5 Q , R 2= 4 Q , C = 100 卩 F.当 S 断
开时，电容器中带电粒子恰好处于静止状态•求： （1）S 闭合后，带电粒子加速度的大小和方向;
⑵S 闭合后流过R 3的总电荷量.
答案：（1）g 方向向上 （2）4 x 10 —4
C
3•如图7— 2 — 18所示电路中，开关 S 闭合一段时间后，下列说法中正确的是
（ ）
Hi
s <
> L
J
图 7 — 2 — 18
A •将滑片N 向右滑动时，电容器放电
B .将滑片N 向右滑动时，电容器继续充电
C •将滑片M 向上滑动时，电容器放电
D .将滑片M 向上滑动时，电容器继续充电
解析：选A.由题图可知将滑片 N 向右滑动时，电路总电阻减小，总电流增大，路端电压减 小，电阻R 1两端电压增大，电容器两端电压减小，
电容器所带电荷量减少， 则电容器放电，
故A 正确，B 错误；若将滑片 M 上下滑动，电容器两端电压不变，电容器所带电荷量不变， 故C 、D 错误.
4. （2010高考安徽卷）如图7 — 2— 21所示，M 、N 是平行板电容器的两个极板， R o 为定值
电阻，R 1、R 2为可调电阻，用绝缘细线将质量为 m 、带正电的小球悬于电容器内部•闭合
电键S ，小球静止时受到悬线的拉力为
F •调节R 1、R 2,关于F 的大小判断正确的是（
图 2 — 7 — 26
A •保持R i 不变，缓慢增大
B •保持R i 不变，缓慢增大
C •保持R 2不变，缓慢增大
D •保持R 2不变，缓慢增大
R 2时，F 将变大 R 2时，F 将变小 R i 时，F 将变大 R i 时，F 将变小
A •在将滑动变阻器滑片
B •在将滑动变阻器滑片
C •在将滑动变阻器滑片 G 中有从b 至U a 的电流 G 中有从b 至U a 的电流
解析：选B.增大R 2, U C 变小，场强变小，小球受电场力变小，由平衡知识知 F 变小，A 错
B 对；R 2不变，增大 R i ，U
C 不变，则F 不变，故C 、
D 错.
5•如图7 — 2 — 22所示，电源电动势为 E ,内阻为r ,平行板电容器两金属板水平放置，开 关S 是闭合的，两板间一质量为 m 、电荷量为q 的油滴恰好处于静止状态， G 为灵敏电流
计.则以下说法正确的是 （
）
P 向上移动的过程中，油滴向上加速运动, P 向下移动的过程中，油滴向下加速运动, P 向上移动的过程中，油滴仍然静止， G 中有从a 到b 的电流
D •在将S 断开后，油滴仍保持静止状态，
G 中无电流通过
解析：选A.当滑动变阻器滑片 P 向上移动时，接入电路的电阻变大，外电路的电阻变大,
E
由R ；二知，总电流减小，降落在内阻r
和Ri
的电压减小，R
和R2
两端的电压变大,
则电容器两端的电压变大， 油滴受的电场力变大而向上加速运动， 电容器充电，G 中的电流
从b 到a ,故A 正确•同理可知 B 、C 、D 错.
6•如图所示，电源电动势为 E ,内电阻为r ,平行板电容器两金属板水平放置， S 闭合后, 两板间恰好有一质量为 m 、电荷量为q 的油滴处于静止状态，G 为灵敏电流计.以下说法 正确的是（ ） A •若滑动变阻器滑动触头向上移动，则油滴仍然静止, a ^ b
的电流
图 7 — 2 — 21
*
B •若滑动变阻器滑动触头向下移动，则油滴向下加速运动， G 中有b T a 的电流
C •若滑动变阻器滑动触头向上移动，则油滴向上加速运动， G 中有b T a 的电流
D •若将S 断开，则油滴仍保持静止状态， G 中无电流
7.如图所示的电路中，电源电动势
E = 6 V ，内阻r = 1 Q,电阻 R i = 6 R 2 = 5 R 3= 3 Q,电容器的电容 C = 2 X 10 -5
F ,
若将开关S 闭合，电路稳定时通过 R 2的电流为I ;断开开关S
后，通过R i 的电荷量为q .则（ ）
A . I = 0.75 A
B . I = 0.5 A
C . q = 2 X 10 -5 C
D . q = 1X 10 -5 C
&在如图所示的电路中，开关 S 闭合一段时间后，下列说法中正确的是
（
）
A •将滑片N 向右滑动时，电容器放电
B .将滑片N 向右滑动时，电容器继续充电
C •将滑片M 向上滑动时，电容器放电
D .将滑片M 向上滑动时，电容器继续充电
J c =
n
知识点二电路故障分析
针对训练
1.如图所示的电路中，灯泡 A 和B 原来都是正常发光。
忽然灯泡 B 比原来变暗了些，而灯泡 A 比原来变亮了些，试判断电路中什么地方 出现断路的故障？（设只有一处出现了故障）
2 •如图所示的电路中，电源的电动势为6 V,当开关S 接通后，灯泡L1 和L2都不亮，用电压表测得各部分的电压是 Uab=6 V,Uad=O V,Ucd=6 V,由此可断定 （ ） A • L1和L2的灯丝都烧断了 B • L1灯丝烧断了 C • L2的灯丝烧断了 3•如图7 — 2 — 13所示，电源的电动势为 E ,内阻为r , R o 为定值电 L 2
阻，R 为变阻器，已知
R o >r .为使R 0上消耗的电功率最大，应将变阻器阻值调整到
A • R o
B • R °+ r
C • R 0 — r
图 7 — 2 —
13
A . 2 W,66.7% C . 4 W,33.3%
解析：选D.当变阻器电阻最小时，电路中的电流最大，R o 上消耗的功率P = |2R o 最大, D 正确.
4•如图7—2 —14所示，直线A 为电源的路端电压与总电流关系的图线，直线 B 为电阻R
两端电压与通过该电阻电流关系的图线， 用该电源和该电阻组成闭合电路时，
电源的输出功
率和效率分别是(
)
图 7 — 2 — 14
B . 2 W,33.3% D . 4 W,66.7%
解析：选A.由图知当电流等于 1 A 时，电源的输出电压和电阻 R 两端的电压相等，即当它
们构成闭合回路时，电流为 1A ，电阻上的电压为 2V ，所以电源的输出功率为 2 W.又
I 2R R
由电阻的图线斜率可得， 电阻的阻值为2 Q,电源的内电阻为1 Q,由公式n=
=
-
l2(R+ r) R + r 得n= 66.7%.
Welcome To
Download !!!
欢迎您的下载，资料仅供参考！。
