《液压与气动》实验教学大纲实验名称：液压与气动实验学时：课程总学时40，实验课学时4学分：2.5适用专业：机械设计制造及其自动化，材料成型及控制工程，过程装备与控制工程执笔人：余万军审订人：张强一、实验的目的与任务液压与气动实验是机械工程类一门重要的专业基础课实验，它以液体与气体为对象，与机械和电气的结合起来成为一个新的传动工具。

可使庞大原机械变成微型的机械设备，其功率可成倍增长效率远远高于纯机械设备。

通过本课程实验应掌握液压技术的基本知识、液压油、液压泵、液压缸、液压马达、控制阀、辅助装置、液压基本回路、液压传动系统、液压伺服系统的基本原理和基础知识，培养学生对液压系统分析与综合的能力。

通过实验，使学生初步具备运用理论知识分析和解决实际问题的能力，为今后专业技能的培养和从事技术工作打好基础。

二、教学基本要求1.在主讲教师提示要进行实验后，科代表或班长要及时与实验教师取得联系。

2.根据自己本班同学们的课程安排和实验室的实验安排，与实验教师妥善的协调好实验的时间和分组。

3.将实验时间和分组情况，及时的反馈给主讲教师和有关同学。

4.参加实验的同学在实验前要做好本次实验的预习并写出预习报告。

5.上实验课时，要提前十分钟进实验室，以便做好实验前的准备工作。

6.认真的听好实验指导教师的安排和要求，要独立认真的完成各项实验任务。

7.对实验结果要进行分析，整理和计算，认真填写实验报告。

8.按要求及时递交实验报告。

三、实验项目与类型四、实验项目内容与学时分配实验一液压泵性能实验（2学时）1. 目的要求深入理解定量叶片泵的静态特性，着重测试液压泵静态特性。

分析液压泵的性能曲线，了解液压泵的工作特性。

通过实验，学会小功率液压泵性能的测试方法和测试用实验仪器和设备。

2. 方法原理测试液压泵的下列特性：液压泵的压力脉动值；液压泵的流量－压力特性；．液压泵的容积效率－压力特性；液压泵的总效率－压力特性。

3. 主要实验仪器及材料QCS003B 型液压教学实验台。

《液压与气动技术》教学大纲数控技术五年制

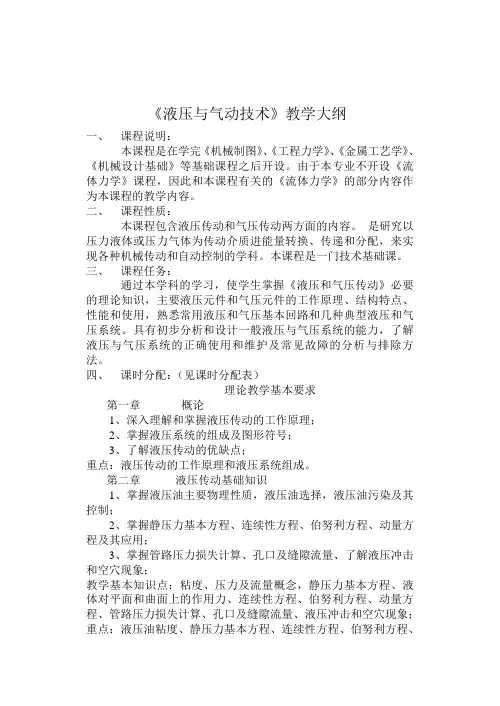

《液压与气动技术》教学大纲一、课程说明：本课程是在学完《机械制图》、《工程力学》、《金属工艺学》、《机械设计基础》等基础课程之后开设。

由于本专业不开设《流体力学》课程，因此和本课程有关的《流体力学》的部分内容作为本课程的教学内容。

二、课程性质：本课程包含液压传动和气压传动两方面的内容。

是研究以压力液体或压力气体为传动介质进能量转换、传递和分配，来实现各种机械传动和自动控制的学科。

本课程是一门技术基础课。

三、课程任务：通过本学科的学习，使学生掌握《液压和气压传动》必要的理论知识，主要液压元件和气压元件的工作原理、结构特点、性能和使用，熟悉常用液压和气压基本回路和几种典型液压和气压系统。

具有初步分析和设计一般液压与气压系统的能力，了解液压与气压系统的正确使用和维护及常见故障的分析与排除方法。

四、课时分配：（见课时分配表）理论教学基本要求第一章概论1、深入理解和掌握液压传动的工作原理；2、掌握液压系统的组成及图形符号；3、了解液压传动的优缺点；重点：液压传动的工作原理和液压系统组成。

第二章液压传动基础知识1、掌握液压油主要物理性质，液压油选择，液压油污染及其控制；2、掌握静压力基本方程、连续性方程、伯努利方程、动量方程及其应用；3、掌握管路压力损失计算、孔口及缝隙流量、了解液压冲击和空穴现象；教学基本知识点：粘度、压力及流量概念，静压力基本方程、液体对平面和曲面上的作用力、连续性方程、伯努利方程、动量方程、管路压力损失计算、孔口及缝隙流量、液压冲击和空穴现象；重点：液压油粘度、静压力基本方程、连续性方程、伯努利方程、动量方程及起应用，压力损失计算，孔口及缝隙流量。

a)液压动力元件i.液压泵工作原理和基本性能参数；ii.齿轮泵、叶片泵、柱塞泵的主要结构、原理、性能及常见故障排除方法；教学基本知识点：液压泵工作原理和基本性能参数，齿轮泵、叶片泵、柱塞泵的主要结构、原理、性能及常见故障排除方法。

液压泵选用。

《液压与气动技术》课程教学大纲

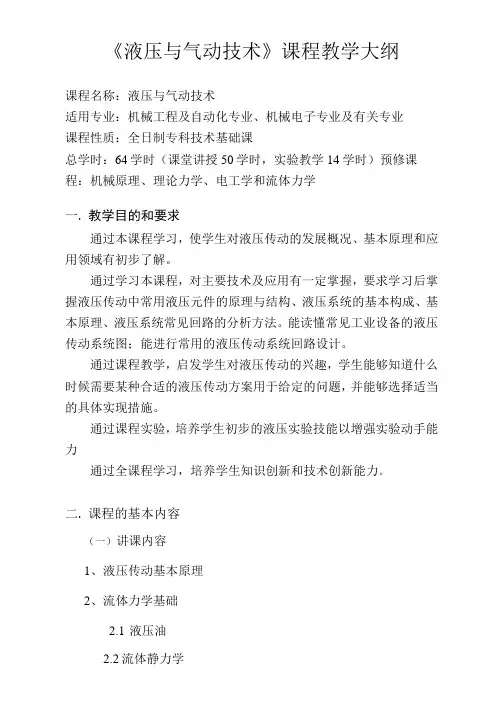

《液压与气动技术》课程教学大纲课程名称：液压与气动技术适用专业：机械工程及自动化专业、机械电子专业及有关专业课程性质：全日制专科技术基础课总学时：64学时（课堂讲授50学时，实验教学14学时）预修课程：机械原理、理论力学、电工学和流体力学一. 教学目的和要求通过本课程学习，使学生对液压传动的发展概况、基本原理和应用领域有初步了解。

通过学习本课程，对主要技术及应用有一定掌握，要求学习后掌握液压传动中常用液压元件的原理与结构、液压系统的基本构成、基本原理、液压系统常见回路的分析方法。

能读懂常见工业设备的液压传动系统图；能进行常用的液压传动系统回路设计。

通过课程教学，启发学生对液压传动的兴趣，学生能够知道什么时候需要某种合适的液压传动方案用于给定的问题，并能够选择适当的具体实现措施。

通过课程实验，培养学生初步的液压实验技能以增强实验动手能力通过全课程学习，培养学生知识创新和技术创新能力。

二. 课程的基本内容（一）讲课内容1、液压传动基本原理2、流体力学基础2.1液压油2.2流体静力学2.3流体动力学2.4管路中液体的压力损失2.5液压冲击与气穴现象3.液压泵和液压马达3.1泵马达的基本原理及效率；3.2齿轮泵及齿轮马达；3.3叶片泵及叶片马达；3.4柱塞泵及柱塞马达。

4液压缸及摆动缸1.1液压缸的工作原理和分类；1.2液压缸基本参数计算；1.3液压缸的结构；1.4摆动缸。

5液压控制阀1.5方向控制阀；1.6压力控制阀1.7流量控制阀1.8插装阀与叠加阀；1.9电液伺复阀1.10液比例控制阀6辅助装置6.1油液的污染和过滤器；1.11密封原理及密封件；1.12管件及管接头；1.13蓄能器；1.14油箱；1.15热交换器。

7液压回路1.16压基本回路；1.17流调速回路；1.18积调速回路。

9液压系统1.19型液压系统实例；1.20压系统设计初步。

10气动技术概述1.21气动传动系统的工作原理及组成1.22气动传动的特点11气动元件1.23执行元件1.24控制元件1.25逻辑元件1.26气源装置及辅件12气动基本回路1.27方向控制回路1.28压力控制回路1.29速度控制回路1.30其他回路13气压传动系统1.31气动系统设计1.32气动系统实例（二）实验教学内容实验1齿轮泵拆装实验2液压缸拆装实验3方向阀拆装实验4节流调速回路实验实验5调压回路实验实验6继电器控制实验实验7回路联动实验三.课程的教学要求1.液压传动基本原理掌握液压传动的基本工作原理2.液压泵和液压马达掌握泵马达的基本原理及效率计算；了解叶片泵及叶片马达、齿轮泵及齿轮马达的基本结构与工作原理；掌握柱塞泵及柱塞马达基本结构与工作原理；掌握分析马达产生输出扭矩的方法。

《液压气动技术》课程教学大纲

目录出版说明第2版前言第l版前言本书常用量及其符号、单位和换算关系项目一液压与气压传动认识实训 (1)任务一概括了解液压传动……………………l任务二概括了解气压传动 (3)任务三液压与气压传动认识实训总结 (4)任务四了解液压与气动技术的应用和发展 (5)思考题和习题 (5)项目二液压传动系统的工作原理及组成 (6)单元一液压传动的工作介质 (6)任务一选用液压油.................................6一任务二了解液压系统中的压力和流量 (9)任务三了解液压冲击和空穴现象 (14)思考题和习题 (15)单元二液压动力装置 (16)任务一液压泵工作原理及选用 (16)任务二液压泵性能实验 (27)思考题和习题 (30)单元三液压执行元件 (31)任务一液压缸工作原理及选用 (31)任务二液压马达工作原理及选用 (40)思考题和习题 (44)单元四液压控制元件及基本回路 (46)任务一方向控制阀工作原理及选用 (47)任务二方向控制回路组成原理及油路连接 (56)任务三压力控制阀工作原理及选用 (58)任务四压力控制回路组成原理及油路连接 (69)任务五流量控制阀工作原理及选用 (74)思考题和习题 (79)单元五速度控制回路 (82)任务一调速回路组成原理及油路连接 (82)任务二三种节流调速性能实验 (92)任务三快速运动回路组成原理及油路连接 (96)任务四速度换接回路组成原理及油路连接 (98)思考题和习题 (100)单元六多执行元件控制回路………………10l任务一顺序动作回路组成原理及油路连接 (101)任务二同步回路组成原理及油路连接 (103)思考题和习题 (104)项目三液压传动系统实例…………一105任务一组合机床动力滑台液压系统 (105)任务二数控机床液压系统 (108)任务三KTl300V立式加工中心液压系统 (110)思考题和习题......一. (112)项目四液压传动系统的安装调试和故障分析 (115)任务一液压传动系统安装与调试 (115)任务二液压系统故障分析与排除 (119)思考题和习题 (123)项目五气压传动系统的工作原理及组成 (124)单元一气压传动的工作介质 (124)单元二气源装置 (125)任务一气源装置的作用和工作原理 (125)任务二其他辅助元件的工作原理及选用 (131)思考题和习题 (135)单元三气压传动执行元件 (136)任务一气缸组成原理及选用 (136)任务二气马达组成原理及选用 (140)思考题和习题 (142)单元四气压传动控制元件及基本回路 (142)任务一气压传动控制元件工作原理及选用 (142)任务二气压传动基本回路组成原理及气路连接 (152)任务三其他常用基本回路及气路连接 (159)思考题和习题 (163)顷目六气压传动系统实例…………．．164任务一气动机械手气压传动系统 (164)任务二门户自动开闭系统 (166)任务三数控加工中心气动换刀系统 (167)任务四气动生产线气压传动系统 (169)思考题和习题 (174)顷目七气压传动系统安装调试和故障分析…………………一175任务一气压传动系统安装与调试 (175)任务二气压传动系统故障分析与排除 (179)思考题和习题 (183)顷目八阅读及选学内容……………．184单元一其他液压控制阀及其应用 (184)任务一电液比例控制阀 (184)任务二电液数字阀 (185)单元二液压辅助装置 (186)任务一管件 (186)任务二密封装置 (188)任务三过滤器 (191)任务四蓄能器 (193)任务五油箱、热交换器及压力表附件 (195)单元三液压伺服系统及液压CAD技术简介 (198)任务一液压仿形刀架工作原理 (199)任务二液压伺服系统基本类型 (201)任务三液压CAD技术简介 (204)思考题和习题 (205)单元四气压传动逻辑元件简介 (206)任务一高压截止式逻辑元件 (206)任务二逻辑元件选用 (208)思考题和习题 (208)附录……………………………………．．209附表l 常用液压与气动元件图形符号 (209)附表2常用工作介质的密度 (213)附表3常用石油型液压油的种类及使用范围 (213)附表4各类液压泵的性能比较及应用 (213)附表5常用换向阀的结构原理及图形符号 (213)附表6三位换向阀的中位机能 (214)附表7液压系统常见故障及排除方法 (216)附表8常用气马达的特点及应用 (219)附表9-1气压系统常见故障及排除方法 (219)附表9-2减压阀常见故障及排除方法 (220)附表9-3溢流阀常见故障及排除方法 (221)附表9-4方向阀常见故障及排除方法 (221)附表9-5空气过滤器常见故障及排除方法 (222)附表9-6油雾器常见故障及排除方法 (222)参考文献 (223)《液压气动技术》课程教学大纲中央广播电视大学机械设计制造及其自动化专业（本科）《液压气动技术》教学大纲第一部分大纲说明一、课程的性质和任务本课程是机械设计制造及其自动化专业学生必修的专业技术基础课，本课程的任务是使学生掌握液压技术、气动技术的基本理论和基础知识。

《液压与气动技术》课程教学大纲

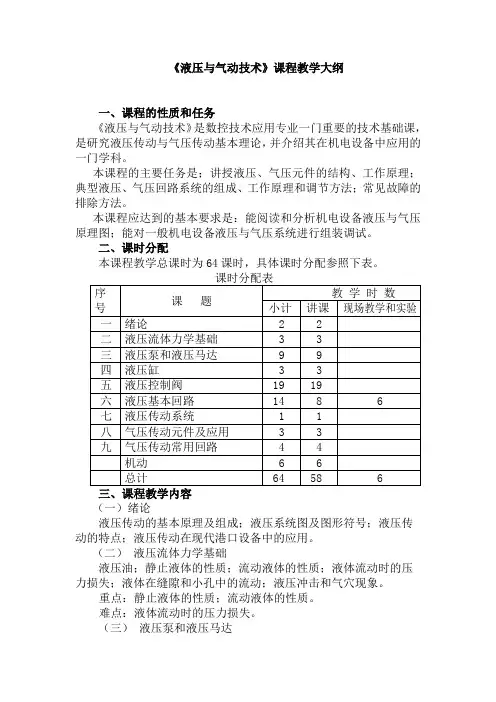

《液压与气动技术》课程教学大纲一、课程的性质和任务《液压与气动技术》是数控技术应用专业一门重要的技术基础课，是研究液压传动与气压传动基本理论，并介绍其在机电设备中应用的一门学科。

本课程的主要任务是；讲授液压、气压元件的结构、工作原理；典型液压、气压回路系统的组成、工作原理和调节方法；常见故障的排除方法。

本课程应达到的基本要求是：能阅读和分析机电设备液压与气压原理图；能对一般机电设备液压与气压系统进行组装调试。

二、课时分配本课程教学总课时为64课时，具体课时分配参照下表。

三、课程教学内容（一）绪论液压传动的基本原理及组成；液压系统图及图形符号；液压传动的特点；液压传动在现代港口设备中的应用。

（二）液压流体力学基础液压油；静止液体的性质；流动液体的性质；液体流动时的压力损失；液体在缝隙和小孔中的流动；液压冲击和气穴现象。

重点：静止液体的性质；流动液体的性质。

难点：液体流动时的压力损失。

（三）液压泵和液压马达液压泵的基本原理及基本性能参数；齿轮泵、叶片泵和轴向柱塞泵的结构和工作原理；液压马达的基本原理及基本性能参数；轴向柱塞马达、内曲线马达的结构和工作原理。

重点：液压泵和液压马达的基本性能参数；轴向柱塞泵的结构和工作原理。

难点：齿轮泵、叶片泵和轴向柱塞泵的技术问题。

（四）液压缸液压缸的类型和特点；液压缸的结构实例；液压缸的密封；液压缸的安装、调整、常见故障和排除方法。

重点：液压缸的结构实例；液压缸的密封。

难点：液压缸的结构实例。

（五）液压控制阀液压控制阀的分类、特点和工作要求；单向阀；换向阀；溢流阀；减压阀；顺序阀；压力继电器；节流阀；调速阀；比例阀、二通插装阀和数字阀。

重点：液压控制阀的功用。

难点：液压控制阀的工作原理。

（六）液压基本回路调压回路；减压回路；卸荷回路；增压回路；调速回路；增速回路；速度换接回路；换向回路；制动和锁紧回路；顺序动作回路。

重点：调压回路；调速回路；速度换接回路。

难点：调速回路。

液压与气动技术教学大纲

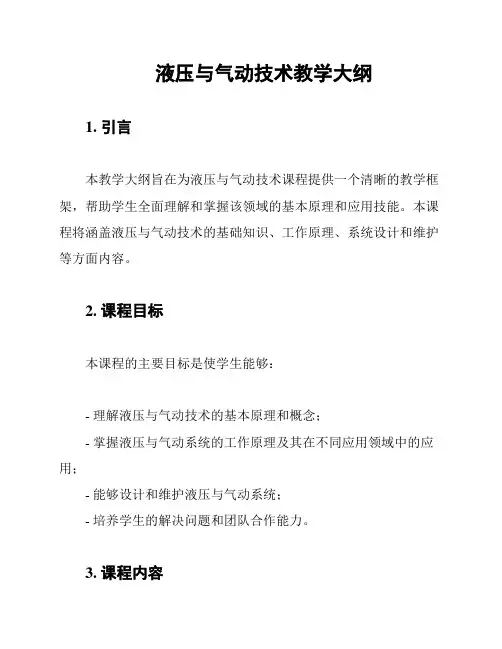

液压与气动技术教学大纲1. 引言本教学大纲旨在为液压与气动技术课程提供一个清晰的教学框架，帮助学生全面理解和掌握该领域的基本原理和应用技能。

本课程将涵盖液压与气动技术的基础知识、工作原理、系统设计和维护等方面内容。

2. 课程目标本课程的主要目标是使学生能够：- 理解液压与气动技术的基本原理和概念；- 掌握液压与气动系统的工作原理及其在不同应用领域中的应用；- 能够设计和维护液压与气动系统；- 培养学生的解决问题和团队合作能力。

3. 课程内容3.1 基础知识- 液压与气动技术的定义和发展历史；- 液压与气动系统的组成和分类；- 液压与气动元件的功能和特点；- 液压与气动控制的基本原理。

3.2 液压技术- 液压系统的工作原理和基本组成；- 液压元件的分类和功能；- 液压系统的控制方式和调节方法；- 液压系统的设计与优化。

3.3 气动技术- 气动系统的工作原理和基本组成；- 气动元件的分类和功能；- 气动系统的控制方式和调节方法；- 气动系统的设计与优化。

3.4 应用实例- 液压与气动技术在工业自动化中的应用；- 液压与气动技术在机械制造中的应用；- 液压与气动技术在交通运输中的应用；- 液压与气动技术在航空航天中的应用。

4. 教学方法本课程将采用以下教学方法：- 授课讲解：教师通过课堂讲解介绍液压与气动技术的基本原理和概念。

- 实验演示：组织学生进行液压与气动实验，加深对系统工作原理的理解。

- 课堂讨论：鼓励学生积极参与讨论，共同解决液压与气动技术相关问题。

- 课程设计：要求学生进行液压与气动系统的设计，并进行实际操作和测试。

5. 课程评估学生的综合成绩将通过以下方式评估：- 平时表现（40%）：包括课堂参与、作业完成情况等。

- 实验报告（20%）：对实验内容和结果的描述和分析。

- 期中考试（20%）：针对课程的理论知识进行测试。

- 期末考试（20%）：对整个课程内容进行综合考核。

6. 参考资料- 《液压与气动技术导论》- 《液压与气动系统设计手册》- 《液压与气动技术实验指南》。

《液压与气动技术》教学大纲

《液压与气动技术》教学大纲一、课程的性质与任务课程的性质：本课程是高职教育类机电一体化技术专业第四学期开设的专业核心课。

课程的任务：使学生掌握液压与气动元件的基本原理、液压与气压传动系统的组成以及在设备和生产线上的应用。

熟练掌握液压与气动控制系统的组装及一般故障排除。

为学习后续课程和毕业后从事专业工作打下坚实的基础。

本课程采用模块化结构构建教学内容，将课程的主要知识点分为八个单元，由各专业按培养目标选用，所有课内实践内容均由模块式实训项目单落实。

前导课程：《机械制图》，《电工与电气测量技术》，《机械设计基础》，《传感器与PLC应用》后续课程：《液压与气动综合实训》、《机电一体化技术》，《毕业设计》二、教学基本要求通过本课程的教学，在理论知识和能力培养两方面要求学生达到下述目标：1．知识目标①掌握液压与气压传动的基础知识和基本计算方法。

②了解常用液压泵、液压缸、气缸及控制阀的工作原理、特点及应用。

③了解国内外先进液压与气动技术成果在机电一体化设备中的应用。

2.技能目标①掌握分析一般的液压与气动控制回路的方法，读懂液压与气动控制系统回路图。

②按照回路图熟练选用元件，按照项目要求正确组装并调试液压与气动控制回路。

3.职业素质目标①严格遵守实训操作规程；②保持工作环境整洁、爱护设备，实训完后整理清洁实训台面；③善于沟通，具备良好的团队合作精神；三、教学条件1．教学环境为保证理论与实际操作密切结合，将“教、学、做”融为一体，在课程的后三分之二阶段要求在机电一体化实训室的液压与气动技术实训分室的进行。

2．实训设备以机电一体化实训室的液压训练台10台和气动MTS（机电一体化训练系统）设备12套为主；液压透明元件系统和气动剖面元件、液压与气动仿真软件（fluidsim）教学为辅；学生每3-4人一组共用。

3．教学资源课件、国家精品课程液压与气动技术教学网站、仿真软件、教学短片。

4．教学实施必备文件1）教学进度计划表、教学大纲；2）电子课件、实训项目单；3）学生考勤表及课程考核记录表；四、教学前提要求（一）学生能力要求：1.具备工程图的识读能力；2.具备基本的机械设计基础知识；3.具备电工与电子、传感器与PLC的基本知识；（二）教师能力要求：1.熟悉液压与气动控制技术理论及应用；2.熟练操作机电一体化实训室液压与气动设备与控制调试，熟练判断设备故障与解决；3.具有扎实的机电一体化知识五、教学内容及学时安排六、教学组织与方法1．本课程是一门专业基础课程，其实践性较强。

液压设计教学大纲

液压与气动技术教学大纲一、课程性质和任务本课程是高等职业教育液压与气动技术专业重要的专业课，以及机械类专业的一门专业必修课。

其任务是：培养学生对液压与气压传动的基本原理的掌握与应用，使学生具备本专业必需的液压与气动的基本知识和基本技能，初步具备机床等液压与气动系统的安装调整、使用维护、故障诊断和排除的职业能力，为今后解决生产实际问题及继续学习打下基础。

二、课程教学目标本课程的教学目标是：使学生具备本专业所必需的液压与气动的基本知识和基本技能。

初步形成解决各类常用液压与气动系统实际问题的职业技能和自学能力。

注意教书育人，使学生树立良好的职业道德观念。

（一）基本知识教学目标1、了解液压与气动的基本概念和基本知识；2、理解常用液压与气动元件的工作原理，掌握其结构、性能特点和图形符号；3、掌握液压与气动系统的基本分析方法。

（二）能力教学目标1、能正确选用液压油；2、能正确选择、使用和维护液压与气动元件；3、能参照说明书正确阅读和分析各类机床、液压机及工程机械等液压与气动系统图；4、具有初步分析、诊断和排除各类常用机床、液压机及工程机械的液压与气动系统常见故障的能力。

（三）思想教育目标1、初步具备辩证逻辑思维的能力；2、具有严谨求实、刻苦钻研的学风3、具有吃苦耐劳的劳动观念和勇于创新的精神；4、树立职业道德观念。

三、教学内容和要求（一）基础模块1、液压与气动基础知识（1）液压与气动概论了解液压与气动的概念，理解液压传动和气压传动的工作原理及系统组成；了解液压和气动的优缺点，了解液压与气动的发展和在生产实际中的应用。

了解液体流动时压力损失的概念及影响因素。

重点：液压传动系统的工作原理。

液压系统的组成（2）流体力学基础了解液压油的种类及代号。

液压油的性质和液压油的选用及物理性质，液体的粘性表示方法；掌握液压油的选用方法；了解压力和流量的液压油的选用方法概念、计算、单位；了解液流的连续性原理、伯努利方程及其应用；了解流体流经管道时影响压力损失的因素；了解流体流经小孔的流量通用公式；了解液压冲击和空穴现象的概念、危害及防止措施；了解空气的性质及气体的状态方程。

液压与气动技术补教学大纲-上海开放大学

上海开放大学开放本科（专科起点）机械电子工程专业《液压与气动技术》（补）教学大纲（2013-1审定）第一部分课程的性质、目的与任务一、课程的性质、目的与任务本课程是机械电子工程专业学生的补修课程，本课程的任务是使学生掌握液压技术、气动技术的基本理论和基础知识。

学会液压、气动控制系统的组成原理，性能特点，为从事自动化系统设计及使用维护方面打下基础。

二、先修后续课程先修课程：《机械技术基础》、《可编程序控制器及应用》；后续课程：《毕业设计》。

第二部分教学内容与要求第一章绪论 2学时一、教学要求1．掌握液压、气压传动的工作原理2．掌握液压传动中两个重要参数压力，流量及其相互关系3．了解液压、气压传动的优缺点及应用发展二、内容要点1．液压、气压传动的特点、原理和组成2．液压传动中两个重要参数压力，流量及其相互关系3．液压、气压传动的优缺点及应用发展三、教学重点和难点液压、气压传动的原理、特点、组成和作用第一篇液压传动基础第二章液压传动流体力学基础 10学时一、教学要求1．了解液压油的主要性质与选用2．掌握静力学基本方程、连续性方程、伯努利方程3．掌握管路压力损失计算4．掌握孔口液流特性5．了解液压冲击及空穴现象二、内容要点1．液压油的主要性质与选用2．液体静力学基础（1）静压力及性质（2）静力学基本方程（3）静压力对固体壁面的作用力3．液体动力学基础（1）基本概念（2）连续性方程（3）伯努利方程（4）动量方程4．管路压力损失计算（1）流体的流动状态（2）沿程及局部压力损失（3）管路系统压力损失计算5．孔口及缝隙流动特性（1）孔口液流特性（2）缝隙液流特性6．液压冲击及空穴现象（1）液压冲击（2）空穴现象三、教学重点和难点静力学基本方程、连续性方程、伯努利方程，管路压力损失计算，孔口液流特性。

第三章液压动力元件 6学时一、教学要求1．掌握泵的基本工作原理、主要性能参数、分类2．了解各种泵的结构与工作原理二、内容要点1．概述（1）泵的基本工作原理（2）主要性能参数（3）分类2．齿轮泵（1）外啮合齿轮泵（2）内啮合齿轮泵3．叶片泵与叶片马达（1）单作用叶片泵（2）双作用叶片泵（3）限压式变量叶片泵4．柱塞泵（1）轴向柱塞泵（2）径向柱塞泵5．液压泵的性能比较及应用6．液压泵的安装、常见故障及排除方法三、教学重点和难点泵的基本工作原理、主要性能参数第四章液压执行元件 6学时一、教学要求1．了解液压缸、液压马达的类型及工作原理2．了解液压缸的结构3．掌握液压马达主要性能参数二、内容要点1．液压缸的类型及工作原理（1）活塞式缸（2）柱塞式缸（3）其它结构液压缸2．液压缸的结构（1）缸筒与端盖（2）活塞与活塞杆（3）密封装置（4）缓冲与排气装置3．液压马达的工作原理及主要性能参数（1）液压马达的工作原理（2）主要性能参数4．液压缸与液压马达的选用5．液压缸的安装、调整、常见故障及排除方法三、教学重点和难点液压缸与液压马达的类型及工作原理，液压马达的主要性能参数第五章液压控制元件 8学时一、教学要求1．了解各种阀的类型与结构2．掌握各种阀的工作原理及应用二、内容要点1．液压控制阀概述2．方向控制阀（1）单向阀（2）换向阀3．压力控制阀（1）溢流阀（2）减压阀（3）顺序阀（4）压力继电器4．流量控制阀（1）流量控制原理（2）节流阀（3）调速阀5．其他液压控制阀（1）插装阀（2）叠加阀6．液压阀连接7．液压阀的安装、常见故障及排除方法三、教学重点和难点各种阀的工作原理及应用第六章液压辅助元件自学一、教学要求本章内容全部为了解内容。

《液压与气动技术》教学大纲

《液压与气动技术》教学大纲学分：2—4学时：60—85适用专业：高职教育类自动化生产设备应用、机械CAD/CAM、机电一体化技术等工科专业。

电气自动化专业、电气工程专业、继续教育和短训班等少学时课程可以精选部分内容。

一、课程的性质与任务课程的性质：本课程是高职教育类自动化生产设备应用专业、机械CAD/CAM专业、机电一体化技术专业、电气自动化专业等相关专业二年级学生开设的专业基础课。

课程的任务：使学生掌握液压与气动元件的基本原理、液压与气压传动系统的组成以及在设备和生产线上的应用。

熟练掌握液压与气动控制系统的组装及一般故障排除。

为学习后续课程和毕业后从事专业工作打下坚实的基础。

本课程采用模块化结构构建教学内容，将课程的主要知识点分为七个单元，由各专业按培养目标选用，所有课内实践内容均由模块式实训项目单落实。

前导课程：《机械制图》，《机械原理与设计》，《电工技术》，《电气控制与PLC应用》后续课程：《自动机械设计》，《塑料模具设计》，《毕业设计》等二、教学基本要求通过本课程的教学要求学生达到以下目标：1.掌握液压与气压传动的基础知识，基本计算方法。

2.了解常用液压泵、液压缸、气缸、及控制阀的工作原理、特点及应用。

3.学习分析一般的液压系统回路和气动控制回路的方法，培养设计简单的液压系统及气动控制系统的思路。

4.通过实训使学生读懂液压与气动控制回路图，并熟练选用元件，按照回路图正确组装并调试液压与气动控制回路。

5.通过探索性的实训项目，培养学生的创新能力6.了解国内外先进液压与气动技术成果在自动化设备中的应用。

三、教学条件1.本课程的理论教学要求使用多媒体教室，利用动画、多媒体教学软件和课件，配合液压透明元件系统和气动剖面元件。

2.为保证理论与实际操作密切结合，将“教、学、做”融为一体，在课程的后三分之二阶段要求使用气动技术实训分室中德国FESTO公司的液压训练台和气动MTS（机电一体化训练系统）设备和液压、气动仿真软件，学生每2-3人共用一组设备。

《液压与气动技术》实践教学大纲

《液压与气动技术》实践教学大纲一、课程基本信息课程编号：11 课程类别：专业必修课授课对象：数控专业开课学期：第3学期理论学时：6学时考核方式:考试二、实验课的性质与任务该实验课附属《液压传动与气动》课，是课堂教学的补充主要以实践环节教学为主，通过实验使学生更好地理解液压与气动系统的基本概念、基本理论，同时掌握液压泵和控制阀的结构、性能、特点和工作原理。

培养学生的实际动手能力，学会主要液压元件的性能测试，，提高学生对基本控制回路的实际操作能力和使用能力，为后续专业课程打下基础。

三、实验目的与要求1．通过雷诺实验，让学生更清楚了解液体的流动的两种状态。

2．限压式变量叶片泵及各种阀的性能实验，让学生更深入的了解限压式变量叶片泵和各种阀。

3．液压基本回路实验属于设计性和验证性实验，培养学生设计基本回路的能力。

4．实验时分小组进行，每组配有液压实验所需的基本工具。

学生应根据实验指导书，认真预习，亲自动手完成实验，并做好记录。

最后根据实验数据作出正确的分析，并完成实验报告。

四、实验项目及内容提要实验一雷诺实验实验学时：2学时实验内容：雷诺实验观察层流、紊流的物理现象实验要求：1．了解实验装置2．认真观察两种状态的物理现象主要实验工具：溢流管、进水管、水杯、开关、细导管、水箱、玻管、阀门实验二限压式变量叶片泵的性能实验实验学时：2学时实验内容：1．限压式变量叶片泵压力、流量特性2．限压式变量叶片泵工作原理实验要求：1．了解Qcs003B型液压实验台结构、原理2．了解限压式变量叶片泵流量压力特性3．认真观察分析测试过程和测试结果并完成实验报告主要仪器设备：Qcs003B 型液压实验台实验三液压基本回路实验实验学时：2学时实验内容：1．压力控制回路特点和工作原理（调压回路、减压回路等）2．速度控制回路特点和工作原理（进油、回油节流调速回路、旁路节流调速回路）3．方向控制回路特点和工作原理实验要求：1．作出进油、回油节流调速回路、旁路节流调速回路原理图2．分析各基本回路工作过程主要仪器设备：Qcs003B型液压实验台实验完毕，应用《液压传动与气动》指导书所提供的专用实验报告页面，根据实验过程、数据记录以及指导书所要求的内容，及时而认真地写出实验报告。

液压与气动技术课程设计教学大纲

《液压与气动技术课程设计》教学大纲第一部分大纲说明一、实践环节的性质与任务液压传动课程设计是在学习完液压传动课程之后进行的一个重要的教学环节，它是在教师指导下由学生独立完成的。

学生通过课程设计对所学内容能够灵活掌握，融会贯通，并获得综合运用所学知识进行液压系统设计的基本能力。

二、实践环节的教学基本要求（1）巩固和深化已学的液压传动的理论知识，掌握液压系统设计计算的一般方法和步骤；（2）锻炼机械制图、结构设计和工程运算的能力；（3）熟悉液压缸的结构设计以及液压元件的选择方法；（4）学会使用有关国家标准、液压手册及产品样本等有关技术资料。

三、实践环节的教学要求层次设计过程中，要求每个学生都应明确课程设计的任务和要求，拟定设计计划，保证设计进度、设计质量，按时完成课程设计。

在设计过程中，提倡独立思考、深入钻研，主动地、创造性地进行设计工作。

要求设计态度严肃认真、一丝不苟，反对不求甚解，这样才能确保课程设计达到教学基本要求，并在设计思想、方法和技能等方面得到良好的训练和提高。

四、学时和学分1、学时分配：序号内容学时1拟订液压系统原理图82绘制工作图103编写技术文件 64考核答辩 6合计302、学分：本实践环节学分为1学分（1周课时）。

五、教材及课程说明1、选用教材：《液压与气动技术》，王积伟主编，机械工业出版社。

2、课程说明：本实践环节为本科机械制造与自动化专业（第6学期开设）、高职数控技术专业（第5学期开设）的一门实践环节课程。

主要采用面授方式，辅以适当实验。

六、教学及考核的基本要求教学过程中，可参照《液压传动课程设计》实践环节教学大纲，结合自身条件，选择同类设计对象。

考核采用开卷形式。

课程设计成绩应根据学生的设计态度、设计质量及答辩情况综合评定，应着重考察学生的分析问题与解决问题的能力。

设计成绩分为优、良、中、及格、不及格五级。

不合格者另行安排时间补做。

1.优秀设计过程中，工作认真，能独立在规定时间内完成设计任务。

液压与气动控制技术教学大纲

液压与气动控制技术教学大纲《液压与气动控制技术》课程教学大纲一、课程简介课程名称：液压与气动控制技术英文名称：Hydraulic and pneumatic control technology课程代码：0110836 课程类别：专业选修课学分：2 总学时：32学时先修课程：高等数学、机械制图、理论力学、机械原理、控制工程基础。

课程概要：本课程是机械设计制造及其自动化专业的专业选修课。

液压和气动控制技术都是利用各种元件（液压元件或气压元件）组成具有不同控制功能的基本回路，再由若干基本回路组成传动系统进行能量转换、传递和控制。

课程主要内容为：1）绪论；2）液压与气动流体力学；3）液压与气动动力元件；4）液压与气动执行元件；5）液压与气动控制调节元件；6）液压与气动系统辅助元件；7）液压与气动回路。

8）典型的液压与气压传动系统；9）液压与气压传动系统的设计计算。

二、教学目的及要求课程教学所要达到的目的是：1）使学生了解和掌握液压与气压传动技术的基本知识，典型液压元件的结构特点和工作原理；2）掌握液压基本回路的组成，典型液压传动系统的工作原理；3）液压传动系统的设计计算及其在工程实际中的应用等；4）掌握气压传动的基本原理和特点，为后续专业课程的学习打下坚实的基础。

使学生具有阅读并分析典型液压与气动系统组成、工作原理及控制方法的能力；根据设备要求，合理选用液压元件并进行简单液压与气压传动装置验算；具有初步的液压与气压传动系统调试和排除故障的能力。

三、教学内容及学时分配第一章绪论（1学时）液压与气压传动系统的工作原理和组成；液压与气压传动的特点（自学）；液压与气压传动的概况（自学）；液压与气压传动的图形符号；液压与气压传动工作介质的性质和选择；液压与气压传动工作介质的污染及控制。

重点和难点：掌握使用国家标准规定的图形符号绘制液压与气压传动系统原理图的方法；掌握工业介质污染的原因、危害和控制。

第二章液压与气压传动流体力学基础（3学时）流体静力学；流体动力学；液体流动时的压力损失；孔口和缝隙流量；气体静力学；气体动力学；空穴现象和液压冲击。

《液压气动技术》课程教学大纲

《液压气动技术》课程教学大纲中央广播电视大学机械设计制造及其自动化专业（本科）《液压气动技术》教学大纲第一部分大纲说明一、课程的性质和任务本课程是机械设计制造及其自动化专业学生必修的专业技术基础课，本课程的任务是使学生掌握液压技术、气动技术的基本理论和基础知识。

学会液压、气动控制系统的组成原理，性能特点，为从事自动化系统设计及使用维护方面打下基础。

二、本课程与相关课程的关系本课程应安排在机械设计基础之后进行，学生应具有机械设计制造方面的基本知识，为学习本课程打好基础。

三、课程的基本教学要求本课程重点阐述液压传动技术，气动技术的流体力学基础，主要液压、气动元器件结构及工作原理、液压、气动系统的组成原理、特点及液压、气动系统的设计计算方法。

学生应掌握液压、气动系统的基础理论；熟悉液压、气动系统工作原理、性能特点及系统的设计方法，了解液压气动元器件的结构。

四、教学方法和教学形式建议本课程的教学方法包括课堂讲授、电视录像、实验、课堂讨论、面授辅导等，课堂讲授以阐述基本理论和实际系统分析为主。

五、课程教学要求的层次本课程教学要求包括：“掌握、熟悉、了解”三个层次。

第二部分媒体使用和教学过程建议一、学时分配课内学时81（4.5学分），其中电视录像学时20，实验学时6，课堂讨论及其它4.5教学内容课内学时电视学时实验学时讨论其它绪论、液压传动理论基础12 2 0.5液压元件12 2 1基本回路、典型系统14 2 1系统设计10 1气动理论基础10 0.5气动元件8气动回路 5气动系统设计10 0.5合计81 6 4.5二、教材1．文字教材本课程采用全一册统一教材，上篇讲述液压传动，下篇讲气压传动。

包括基本教学内容，各章小结，习题及自学辅导，重点难点分析，课堂讨论及自测内容等。

教材名称：《液压气动技术》2．音像教材电视录像3．辅助教材CAI课件三、考试本课程考试采用命题考试方法，其中平时作业及实验占20%，以考试成绩及实验两项内容为考查学生获取本课程学分与否的依据，考试及格并完成作业及实验，可获得本课程学分。
