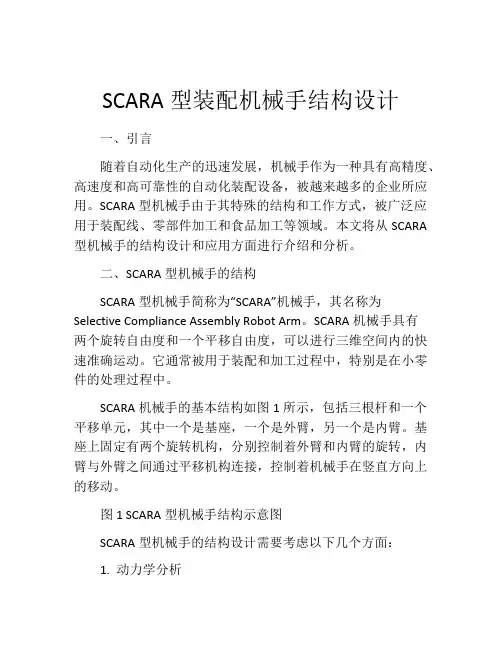

SCARA型装配机械手结构设计

SCARA型装配机械手结构设计

SCARA型装配机械手结构设计一、引言随着自动化生产的迅速发展,机械手作为一种具有高精度、高速度和高可靠性的自动化装配设备,被越来越多的企业所应用。

SCARA型机械手由于其特殊的结构和工作方式,被广泛应用于装配线、零部件加工和食品加工等领域。

本文将从SCARA 型机械手的结构设计和应用方面进行介绍和分析。

二、SCARA型机械手的结构SCARA型机械手简称为“SCARA”机械手,其名称为Selective Compliance Assembly Robot Arm。

SCARA机械手具有两个旋转自由度和一个平移自由度,可以进行三维空间内的快速准确运动。

它通常被用于装配和加工过程中,特别是在小零件的处理过程中。

SCARA机械手的基本结构如图1所示,包括三根杆和一个平移单元,其中一个是基座,一个是外臂,另一个是内臂。

基座上固定有两个旋转机构,分别控制着外臂和内臂的旋转,内臂与外臂之间通过平移机构连接,控制着机械手在竖直方向上的移动。

图1 SCARA型机械手结构示意图SCARA型机械手的结构设计需要考虑以下几个方面:1. 动力学分析机械手的动力学分析是机械手结构设计的基础。

通过对SCARA机械手动力学性能的分析,可以确定机械手的驱动器匹配方案,提高机械手的运动性能。

2. 选材SCARA机械手的零部件选材需要考虑其性能、刚度和重量等因素。

对材料的选取要遵循微小惯量原则,以保证机械手在高速运动时有足够的刚性和振动的抗扰性。

3. 运动控制SCARA型机械手控制器是机械手结构设计的核心。

机械手运动控制器必须保证高精度和高速度的动作,以满足各种应用的需要。

三、SCARA型机械手的应用SCARA型机械手在制造业和其他领域中应用广泛。

以下为SCARA型机械手的主要应用:1. 自动化装配SCARA型机械手可用于高精度、高速度的零部件自动装配。

在电子工业、汽车工业、医疗器械行业等领域中,SCARA型机械手均得到广泛应用。

2. MDI加工在高速度机器工艺中,需要对工件进行微小的切削和加工。

多参仿生机械手的结构设计原理与性能优化方法

多参仿生机械手的结构设计原理与性能优化方法

多参仿生机械手的结构设计原理与性能优化方法多参仿生机械手作为一种新型的机械手,通过模仿生物的运动原理和结构特性,实现了更加灵活和精准的动作执行能力。

其结构设计原理和性能优化方法是实现其高效运行和优质输出的关键。

一、结构设计原理1. 双关节结构多参仿生机械手采用双关节结构,即在手指的基部和中段都设置了相应的关节。

这样的设计原理能够使机械手具备更大的灵活性和自由度,能够更好地模拟人类手指的运动能力。

同时,双关节结构能够使机械手在进行细致动作时更加稳定。

2. 弹性传感器在多参仿生机械手的指尖和关节处安装弹性传感器,能够感知外界的力量和压力,实现精准的力量控制。

这种弹性传感器能够模拟人类手指的触觉感应能力,提高机械手的操作精确度和灵敏度。

3. 合理的驱动系统多参仿生机械手的驱动系统设计是结构设计中的关键环节。

合理的驱动系统能够实现机械手的快速反应和高效运行。

常用的驱动系统包括液压驱动、气动驱动和电动驱动等。

在选择驱动系统时,要考虑到机械手的工作环境、负载要求和成本等因素,以寻找最合适的驱动方式。

二、性能优化方法1. 模拟生物力学多参仿生机械手在性能优化中可以借鉴生物的力学特性,从而提高机械手的稳定性和承重能力。

例如,可以模拟人类手指的肌肉结构和弹性组织,通过合理的材料选择和结构设计,增强机械手的柔韧性和适应性。

2. 优化控制算法多参仿生机械手的性能优化还包括优化控制算法,以实现更加准确和精确的动作执行。

针对机械手的不同任务需求,可以采用不同的控制算法,例如PID控制算法、模糊控制算法和神经网络控制算法等。

通过优化控制算法,可以提高机械手的反应速度和动作精度。

3. 仿真与优化在多参仿生机械手的设计过程中,可以采用仿真和优化的方法,通过计算机模拟和优化算法,对机械手的结构和性能进行预测和改进。

通过不断优化设计方案,可以提高机械手的工作效率和性能指标。

4. 适应不同任务需求多参仿生机械手的性能优化还需要考虑适应不同任务需求的能力。

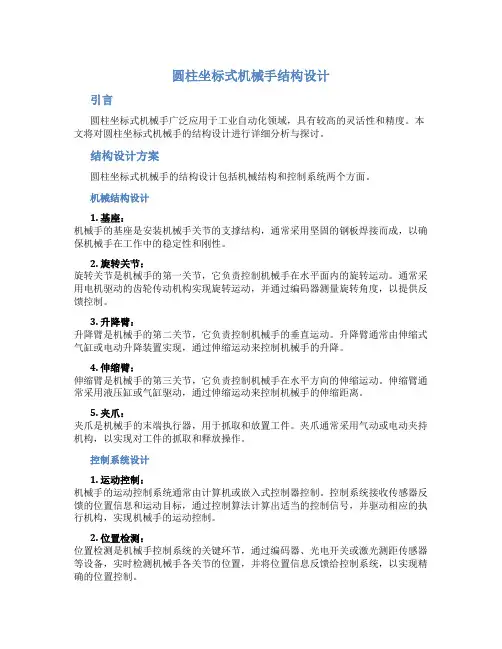

圆柱坐标式机械手结构设计

圆柱坐标式机械手结构设计

圆柱坐标式机械手结构设计引言圆柱坐标式机械手广泛应用于工业自动化领域,具有较高的灵活性和精度。

本文将对圆柱坐标式机械手的结构设计进行详细分析与探讨。

结构设计方案圆柱坐标式机械手的结构设计包括机械结构和控制系统两个方面。

机械结构设计1. 基座:机械手的基座是安装机械手关节的支撑结构,通常采用坚固的钢板焊接而成,以确保机械手在工作中的稳定性和刚性。

2. 旋转关节:旋转关节是机械手的第一关节,它负责控制机械手在水平面内的旋转运动。

通常采用电机驱动的齿轮传动机构实现旋转运动,并通过编码器测量旋转角度,以提供反馈控制。

3. 升降臂:升降臂是机械手的第二关节,它负责控制机械手的垂直运动。

升降臂通常由伸缩式气缸或电动升降装置实现,通过伸缩运动来控制机械手的升降。

4. 伸缩臂:伸缩臂是机械手的第三关节,它负责控制机械手在水平方向的伸缩运动。

伸缩臂通常采用液压缸或气缸驱动,通过伸缩运动来控制机械手的伸缩距离。

5. 夹爪:夹爪是机械手的末端执行器,用于抓取和放置工件。

夹爪通常采用气动或电动夹持机构,以实现对工件的抓取和释放操作。

控制系统设计1. 运动控制:机械手的运动控制系统通常由计算机或嵌入式控制器控制。

控制系统接收传感器反馈的位置信息和运动目标,通过控制算法计算出适当的控制信号,并驱动相应的执行机构,实现机械手的运动控制。

2. 位置检测:位置检测是机械手控制系统的关键环节,通过编码器、光电开关或激光测距传感器等设备,实时检测机械手各关节的位置,并将位置信息反馈给控制系统,以实现精确的位置控制。

3. 安全保护:机械手在工作中需要与人类共同操作,在设计控制系统时需要考虑安全保护措施。

例如,设置急停开关、防止碰撞传感器和安全光栅等设备,以确保机械手在意外情况下能够停止运动并保护操作人员的安全。

结论圆柱坐标式机械手的结构设计是实现其高精度、高效率工作的基础。

合理的机械结构和控制系统设计可以提高机械手的运动灵活性和精度,从而满足各种工业生产需求。

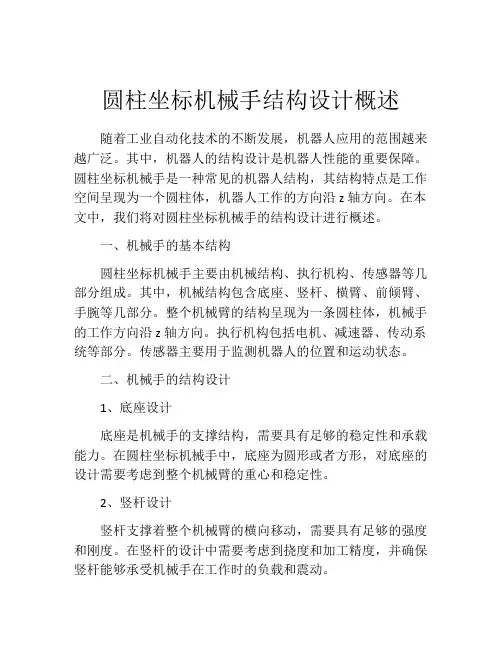

圆柱坐标机械手结构设计概述

圆柱坐标机械手结构设计概述

圆柱坐标机械手结构设计概述随着工业自动化技术的不断发展,机器人应用的范围越来越广泛。

其中,机器人的结构设计是机器人性能的重要保障。

圆柱坐标机械手是一种常见的机器人结构,其结构特点是工作空间呈现为一个圆柱体,机器人工作的方向沿z轴方向。

在本文中,我们将对圆柱坐标机械手的结构设计进行概述。

一、机械手的基本结构圆柱坐标机械手主要由机械结构、执行机构、传感器等几部分组成。

其中,机械结构包含底座、竖杆、横臂、前倾臂、手腕等几部分。

整个机械臂的结构呈现为一条圆柱体,机械手的工作方向沿z轴方向。

执行机构包括电机、减速器、传动系统等部分。

传感器主要用于监测机器人的位置和运动状态。

二、机械手的结构设计1、底座设计底座是机械手的支撑结构,需要具有足够的稳定性和承载能力。

在圆柱坐标机械手中,底座为圆形或者方形,对底座的设计需要考虑到整个机械臂的重心和稳定性。

2、竖杆设计竖杆支撑着整个机械臂的横向移动,需要具有足够的强度和刚度。

在竖杆的设计中需要考虑到挠度和加工精度,并确保竖杆能够承受机械手在工作时的负载和震动。

3、横臂设计横臂是圆柱坐标机械手的重要组成部分,需要具有足够的强度和刚度。

在横臂的设计中需要考虑到挠度和加工精度,并确保横臂能够承受机械手在工作时的负载和震动。

4、前倾臂设计前倾臂能够在xz平面内移动,其结构需要具有足够的强度和刚度。

在前倾臂的设计中需要考虑到挠度和加工精度,并确保前倾臂能够承受机械手在工作时的负载和震动。

5、手腕设计手腕是机械手的末端执行机构,需要具有很高的精度和稳定性。

在手腕的设计中需要考虑到机械手的负载和精度要求,并采用适当的传动系统和控制算法来保证机械手的运动精度。

三、结论圆柱坐标机械手是一种常见的机器人结构,其结构特点是工作空间呈现为一个圆柱体,机器人工作的方向沿z轴方向。

机械手的结构设计对机器人性能具有非常重要的影响,需要考虑到机械臂的稳定性、强度、刚度和精度等因素。

因此,在机械手的设计中需要采用适当的设计方法和工艺流程,以确保机械手的质量和性能。

电动式关节型机器人机械手的结构设计

电动式关节型机器人机械手的结构设计

电动式关节型机器人机械手的结构设计电动式关节型机器人机械手的结构设计考虑到了机器人的运动能力、精度和稳定性,以下是该结构设计的一般要点:1.关节布局:电动关节机械手由多个关节连接组成,每个关节可以实现自由度的运动。

关节的布局应根据机械手的工作空间和运动需求来确定。

通常,机械手具有旋转关节和直线关节,旋转关节用于实现绕轴的旋转,而直线关节则用于实现沿直线的平移运动。

2.传动系统:机械手关节的运动通常由电机和传动系统驱动。

传动系统可能采用齿轮传动、带传动、蜗轮蜗杆传动等不同的机构形式。

在设计传动系统时,需要考虑到运动范围、速度要求、负载能力和精度要求。

3.传感器与反馈控制:为了保证机械手运动的准确性和稳定性,通常需使用传感器来获取关节位置、力矩和速度等反馈信息。

这些传感器可以包括编码器、力传感器、陀螺仪等。

反馈信息可以用于控制算法中,以校正位置误差、维持力平衡和实现闭环控制。

4.结构材料与强度:机械手在运动过程中要承受各种力和负载,因此需要采用足够强度和刚度的结构材料。

常见的材料包括铝合金、碳纤维复合材料和钢等。

在结构设计中,还应考虑到材料的质量与性能要求的平衡,以及机械手的重量和成本等因素。

5.控制系统:电动关节机械手还需要配备一个控制系统,用于运动规划和控制。

该控制系统可以包括传感器接口、运动控制器、通信模块等。

它可以接收来自传感器的反馈信息,根据预设的任务要求制定运动规划,并通过控制算法控制各个关节的运动。

总而言之,电动式关节型机器人机械手的结构设计需要综合考虑机械手的运动能力、精度和稳定性等因素。

从关节布局、传动系统、传感器与反馈控制、结构材料和强度、控制系统等多个方面进行设计,以满足具体应用的要求。

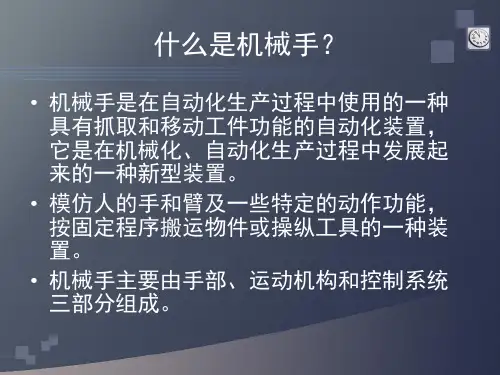

简述机械手结构的设计和分析

简述机械手结构的设计和分析
5.腰部结构要便于安装、调整。 6.为了减轻机器手运动部分的惯量,提高机器手的控制精度,一般腰部
回转运动部分的壳体是由比重较小的铝合金材料制成,而不运动的基 座是用铸铁或铸钢材料制成。
机械手腰座结构的具ຫໍສະໝຸດ 采用方案腰座回转的驱动形式要么是 电机通过减速机构来实现,要 么是通过摆动液压缸或液压马 达来实现,目前的趋势是用前 者。因为电动方式控制的精度 能够很高,而且结构紧凑,不 用设计另外的液压系统及其辅 助元件。考虑到腰座是机器手 的第一个回转关节,对机械手 的最终精度影响大,故采用电 机驱动来实现腰部的回转运动。 一般电机都不能直接驱动,考 虑到转速以及扭矩的具体要求, 采用大传动比的齿轮传动系统 进行减速和扭矩的放大。
• A.直角坐标机器手结构
直角坐标机器手的空间运动是用三个相互垂直的直线运动来实现的。由于直 线运动易于实现全闭环的位置控制,所以,直角坐标机器手有可能达到很高 的位置精度(μm级)。但是,这种直角坐标机器手的运动空间相对机器手的 结构尺寸来讲,是比较小的。因此,为了实现一定的运动空间,直角坐标机 器手的结构尺寸要比其他类型的机器手的结构尺寸大得多。
• 3.要设有可靠的传动间隙调整机构,以减小空回 间隙,提高传动精度。
机械手腕部具体采用方案
考虑数控机床加工的具
体形式及对机械手上下料 作业时的具体要求,在满 足系统工艺要求的前提下 提高安全和可靠性,为使 机械手的结构尽量简单, 降低控制的难度,本设计 手腕不增加自由度,实践 证明这是完全能满足作业 要求的,3个自由度来实 现机床的上下料完全足够。
机械手手爪具体采用方案
结合具体的工作情 况,本设计采用连杆 杠杆式的手爪。驱动 活塞往复移动,通过 活塞杆端部齿条,中 间齿条及扇形齿条使 手指张开或闭合。手 指的最小开度由加工 工件的直径来调定。 本设计按照工件的直 径为50mm来设计。

液压传动自动上料机械手结构设计

液压传动自动上料机械手结构设计

液压传动自动上料机械手结构设计液压传动自动上料机械手是一种用于工业生产线的自动化机器人,用于将原材料或零件从一个位置移动到另一个位置。

液压传动自动上料机械手具有强大的承载能力、高速运动和高精度定位的优点,适用于重型工件的搬运和装配。

下面将分析液压传动自动上料机械手的结构设计。

1.机械手的框架结构:2.液压系统:液压传动是液压传动自动上料机械手的核心部分。

液压系统由液压泵、液压缸、液压阀门等组成。

通过液压泵提供的压力,液压缸可以实现各种动作,例如伸缩、旋转、举升等。

液压阀门控制液压传动系统的流量和压力,实现机械手的各种动作和操作。

3.机械手臂的设计:机械手臂是液压传动自动上料机械手的关键组成部分。

机械手臂通常由多个关节连接而成,可以实现多自由度的运动。

机械手臂的关节通过液压缸驱动,使机械手能够完成各种复杂的动作和任务。

机械手臂材质需要具有足够的强度和刚度,同时要求尽量轻量化,以减少能量消耗和摩擦损失。

4.末端执行器的设计:末端执行器是液压传动自动上料机械手的末端装置,用于抓取、搬运或装配工件。

末端执行器通常由夹具、卡盘或吸盘等组成,具有可调节的抓取力和灵活的动作。

末端执行器需要与机械手臂的关节连接,同时能够快速、稳定地完成工件的抓取和释放。

5.控制系统:液压传动自动上料机械手的控制系统由电气控制和液压控制两部分组成。

电气控制系统包含传感器、电机、编码器和控制器等,用于实时监测和控制机械手的运动和状态。

液压控制系统包含液压泵、液压缸、液压阀门等,用于控制机械手的动作和操作。

综上所述,液压传动自动上料机械手的结构设计涉及框架结构、液压系统、机械手臂、末端执行器和控制系统等多个方面。

合理的结构设计可以提高机械手的稳定性、精度和可靠性,从而提高生产效率和产品质量。

机械手的结构设计概述

机械手的结构设计概述

机械手的结构设计概述机械手是一个具有机器运动能力的智能机器人。

它的结构设计不仅决定了它的灵活性和精度,还影响了它的可靠性、自适应性、生产效率等方面。

因此,机械手的结构设计是机械手研究的重点之一。

当前,机械手的结构设计种类繁多,但通常把它们分为以下几类:1. 串联结构机械手串联结构机械手是由一系列连接在一起的关节和杆件组成的。

它们通过各自的旋转或移动来实现运动,并在工作时组成某种形状。

串联结构机械手通常使用电机或液压装置来驱动,可以控制单个关节的角度或运动轨迹。

这种机械手结构具有自由度高、定位精度高、稳定性好的优点,在装配、搬运等方面应用非常广泛。

2.并联结构机械手并联结构机械手是由多个平行的连接在一起的链接和关节组成的,它们通过联动运动来实现工作。

并联结构机械手通常具有良好的稳定性和负载能力,并且可以同时控制多个连杆的位置和轨迹,使其在流水线、精密装配等领域的应用非常广泛。

3.混合结构机械手混合结构机械手是以上两种结构的组合,使用串联和并联结构相结合。

混合结构机械手的优缺点都与以上两种结构相尤显著。

在机械手设计过程中,各种结构的选择取决于需求和工作环境,以及对各种性能和特性的优化要求。

除了结构方面的设计,机械手还需要考虑其他因素,例如:1. 电气控制系统的设计,包括输入和输出控制信号的方式、传感器和执行器的适配,以及数据采集和处理;2. 结构材料的选择和成型方法的优化,以实现更高的刚性和韧性。

3. 负载和导向机构的设计优化,以确保精度被维持在一个最佳的范围内。

总之,机械手的结构设计是一个十分复杂的问题,需要综合考虑机械学、控制理论各方面的知识。

不同的应用环境和场合,对其要求有所不同。

因此,机械手的研究团队需要根据具体需求进行深入的研究,并合理地调整和改进机械手的各个部分,以实现更好地应用效果。

机械手的机械结构设计与精度分析

机械手的机械结构设计与精度分析

机械手的机械结构设计与精度分析一、引言机械手作为一个复杂的机电一体化系统,在现代工业中扮演着重要的角色。

它能够完成复杂的操作,如抓取、搬运、组装等,广泛应用于生产线自动化以及其他领域。

机械手的机械结构设计以及精度分析对其工作性能有着直接的影响。

本文将深入探讨机械手的机械结构设计与精度分析。

二、机械手的机械结构设计1. 关节结构设计机械手的关节结构设计是机械手设计中最关键的部分之一。

关节的设计需要兼顾结构的刚性和运动的灵活性。

常见的关节结构包括球面关节、回转关节和滑动关节等。

在设计中,需考虑关节的承载能力、运动范围和摩擦等因素,以保证关节的可靠性和稳定性。

2. 运动链设计运动链是机械手的运动组织结构,决定了机械手的工作空间和自由度。

运动链的设计需要满足机械手工作的要求,如抓取物体的大小和形状、工作速度等。

常见的运动链结构有串联结构、并联结构和混合结构等。

在设计中,需平衡机械结构的复杂性和运动灵活性,以提高机械手的工作效率和稳定性。

3. 结构材料选择机械手的结构材料选择直接关系到机械手的刚性和重量。

常见的结构材料有钢、铝合金和碳纤维等。

在选择材料时,需根据机械手的工作环境和负载要求进行综合考虑。

高刚性和低重量的材料能够提高机械手的工作精度和速度,同时也增加了机械手的成本。

三、机械手的精度分析1. 误差来源分析机械手的精度主要受到结构误差、运动误差和传感器误差等因素的影响。

结构误差包括制造和装配误差,运动误差包括机械间隙和传动误差等。

传感器误差包括测量误差和漂移误差等。

2. 精度评估方法机械手的精度评估方法通常包括静态精度和动态精度。

静态精度是指机械手在静止状态下达到的精度,可以通过点位误差和重复定位误差等指标进行评估。

动态精度是指机械手在运动状态下达到的精度,可以通过轨迹精度和速度误差等指标进行评估。

3. 精度优化方法为提高机械手的精度,可以采取一系列的优化方法。

例如,通过加强关节的刚性和减小结构误差来提高静态精度;通过控制机械间隙和传动系统的精度来提高动态精度;通过使用高精度传感器和改进控制算法来减小传感器误差等。

机械手的结构设计及控制

机械手的结构设计及控制

机械手的结构设计及控制机械手是一种能像人手一样完成各种工作任务的装置。

它具有高精度、高速度和可编程性等特点,广泛应用于工业自动化领域。

机械手的结构设计和控制是实现其功能的关键。

一、机械手的结构设计1. 关节型机械手关节型机械手是由一系列的关节连接而成,每个关节都有自己的自由度。

它的结构类似于人的手臂,能够模拟人的运动,灵活度较高。

关节型机械手的结构设计注重关节的精确度和稳定性,同时需要考虑到机械手的负载能力和工作范围。

2. 直线型机械手直线型机械手由一组平行移动的臂组成,可以在一个平面内进行线性运动。

它的结构设计简单,适合进行一些简单的工作任务。

直线型机械手的关键是确保臂的平移精确度和平稳度,以及确保工作范围的有效覆盖。

3. 平行四边形机械手平行四边形机械手是一种特殊的机械手结构,它由四个平行运动的臂组成。

平行四边形机械手的结构设计需要确保四个臂的平移精确度和平稳度,以及实现机械手的高速度和高精度。

二、机械手的控制机械手的控制是指通过编程控制机械手完成各种工作任务。

机械手的控制系统一般包括硬件控制模块和软件控制模块。

1. 硬件控制模块硬件控制模块包括电机驱动器、传感器、编码器等设备。

电机驱动器用于控制机械手的运动,传感器用于获取机械手与物体的位置和姿态信息,编码器用于测量电机的位置和速度。

2. 软件控制模块软件控制模块是机械手控制系统的核心部分,负责编写控制程序并实时更新机械手的运动状态。

软件控制模块可以使用编程语言如C++、Python等来实现。

控制程序需要根据任务需求编写,包括运动规划、轨迹控制、碰撞检测等功能。

机械手控制的关键是实现精确的运动控制和优化的路径规划。

在控制程序中,需要考虑到机械手的动力学模型、碰撞检测算法以及运动规划算法等。

同时还需要考虑到外部环境的变化以及机械手与物体之间的互动。

三、机械手的应用机械手广泛应用于工业自动化领域,可以完成包括搬运、装配、焊接、喷涂、夹持等多种工作任务。

机械手结构设计毕业论文

机械手结构设计毕业论文

1。

绪论1.1工业机械手设计的意义1、熟悉机械手的应用场合及有关机械手设计的步骤;2、机械手可以提高生产过程中的自动化程度,减轻人力,便于有节奏的生产;3、结合机械手设计这方面的知识,在设计过程中学会怎样发现问题、研究问题、解决问题。

1。

2国外的机械情况现代工业机械手起源于20世纪50年代初,是基于示教再现和主从控制方式、能适应产品种类变更,具有多自由度动作功能的柔性自动化。

机械手首先是从美国开始研制的。

1958年美国联合控制公司研制出第一台机械手。

他的结构是:机体上安装回转长臂,端部装有电磁铁的工件抓放机构,控制系统是示教型的.1962年,美国机械铸造公司在上述方案的基础之上又试制成一台数控示教再现型机械手。

商名为Uni-mate(即万能自动)。

运动系统仿造坦克炮塔,臂回转、俯仰,用液压驱动;控制系统用磁鼓最存储装置。

不少球坐标式通用机械手就是在这个基础上发展起来的。

同年该公司和普鲁曼公司合并成立万能自动公司(Unimaton),专门生产工业机械手.1962年美国机械铸造公司也试验成功一种叫Versatran机械手,原意是灵活搬运。

该机械手的中央立柱可以回转,臂可以回转、升降、伸缩、采用液压驱动,控制系统也是示教再现型.虽然这两种机械手出现在六十年代初,但都是国外工业机械手发展的基础。

1978年美国Uni-mate公司和斯坦福大学、麻省理工学院联合研制一种Uni—mate 型工业机械手,装有小型电子计算机进行控制,用于装配作业,定位误差可小于±1毫米。

美国还十分注意提高机械手的可靠性,改进结构,降低成本.如Uni-mate公司建立了8年机械手试验台,进行各种性能的试验。

准备把故障前平均时间(注:故障前平均时间是指一台设备可靠性的一种量度。

它给出在第一次故障前的平均运行时间),由400小时提高到1500小时,精度可提高到±0.1毫米。

德国机器制造业是从1970年开始应用机械手,主要用于起重运输、焊接和设备的上下料等作业。

五自由度机械手结构设计

五自由度机械手结构设计

五自由度机械手结构设计引言机械手是一种具有多自由度的机械装置,可以模拟人类手臂的运动。

在自动化生产领域,机械手的应用十分广泛。

本文将介绍一种五自由度机械手的结构设计。

一、机械手的自由度机械手的自由度是指机械手能够同时执行的独立运动的个数。

常见的机械手自由度有1自由度、2自由度、3自由度等。

具有更多自由度的机械手可以实现更复杂的操作。

二、五自由度机械手的结构五自由度机械手由五个关节连接而成,每个关节都可以进行独立的旋转运动。

这五个关节分别为:1.基座关节:机械手的底部,负责固定机械手的整体结构。

2.肩关节:负责控制机械手在水平平面上的旋转运动。

3.肘关节:负责控制机械手在垂直平面上的旋转运动。

4.腕关节1:负责控制机械手前后的旋转运动。

5.腕关节2:负责控制机械手上下的旋转运动。

通过这五个关节的协调运动,机械手可以灵活地完成各种任务。

三、五自由度机械手的工作原理五自由度机械手的工作原理是将电机或液压驱动系统与关节连接。

通过控制电机或液压驱动系统的速度和方向,可以实现机械手关节的旋转运动。

控制系统通过传感器获取机械手各个关节的位置和速度信息,然后根据预设的运动轨迹,计算出每个关节应该旋转的角度。

控制系统通过发送控制信号给电机或液压驱动系统,实现机械手的运动。

四、五自由度机械手的应用五自由度机械手的应用十分广泛,主要用于以下领域:1.自动化生产线:机械手可以承担一些重复性、繁琐或危险的操作,提高生产效率和安全性。

2.医疗领域:机械手可以用于手术辅助、康复训练等领域,提高手术精确度和患者康复效果。

3.物流仓储:机械手可以用于货物的搬运、堆垛等操作,提高物流效率和减少劳动力成本。

4.精密装配:机械手可以用于精密零件的装配,提高装配质量和效率。

5.科研实验:机械手可以用于科研实验中的样品处理、测量等任务,提高实验效果和减少人工操作的误差。

五、结论五自由度机械手是一种具有广泛应用前景的机械装置。

通过合理的结构设计和高效的控制系统,机械手可以实现多样化的任务。

六自由度柔性机械手的结构设计毕业设计论文

六自由度柔性机械手的结构设计毕业设计论文

六自由度柔性机械手的结构设计毕业设计论文引言本毕业设计论文旨在探讨六自由度柔性机械手的结构设计。

柔性机械手在工业自动化领域有着广泛的应用前景,其灵活性和适应性使其能够完成复杂的任务。

本文将介绍柔性机械手的背景和相关研究,提出一种新的六自由度柔性机械手的结构设计方案,并进行仿真与实验验证。

背景柔性机械手是一种通过柔性结构实现运动的机械手。

与传统的刚性机械手相比,柔性机械手具有更高的自由度和更好的适应性。

柔性机械手可以在狭小空间内灵活操作,适应不规则工件的形状,并具有更好的安全性。

因此,柔性机械手在机械加工、装配和协作机器人等领域有着广泛的应用。

相关研究目前,针对柔性机械手的结构设计已经进行了一些研究。

其中,六自由度柔性机械手的设计更为复杂,在实际应用中具有重要意义。

已有的研究主要集中在柔性机械手的建模与控制算法上,而对于其结构设计方案的研究相对较少。

因此,本文将重点研究六自由度柔性机械手的结构设计。

结构设计方案本文提出了一种新的六自由度柔性机械手的结构设计方案。

该方案采用柔性片作为关节结构,通过调整柔性片的长度和角度来实现机械手的运动。

柔性片具有良好的柔韧性和变形性,能够适应不同运动和工件形状的要求。

通过合理设计柔性片的结构参数,可以实现机械手的精确运动和稳定性。

仿真与实验验证为了验证所提出的结构设计方案的可行性和有效性,本文进行了仿真与实验。

通过建立六自由度柔性机械手的数学模型,利用仿真软件进行运动分析和力学性能评估。

同时,设计制作实物样机,进行实验验证。

通过比较仿真和实验结果,验证了所提出结构设计方案的可行性和性能优势。

结论本毕业设计论文介绍了六自由度柔性机械手的结构设计。

通过提出一种新的结构设计方案,并进行仿真与实验验证,验证了该方案的可行性和性能优势。

该设计方案具有重要的实际应用价值,为柔性机械手的发展和应用提供了有益的参考。

参考文献- 参考文献1- 参考文献2- 参考文献3。

多自由度关节式机械手的结构设计

多自由度关节式机械手的结构设计

目录1前言 (1)1.1 设计题目的背景及目的 (1)1.2 概述 (1)1.3. 机械手发展简史 (2)1.5 机械手应用概况 (3)1.6 发展趋势 (4)2 工业机械手设计概述 (5)2.1机械手设计目的及意义 (5)2.2 本次机械手的设计内容 (5)3 设计要求及方案论证 (6)4总体设计及分析 (8)4.1 系统原理介绍 (8)4.2 系统结构论述 (9)4.2.1机械手结构设计的特点 (10)5机械手各部分设计及计算 (10)5.1驱动系统的选择 (10)5.2 机械手基座部分设计 (12)5.2.1机械手基座结构的设计原则 (12)5.2.2 基座部分的设计计算 (13)5.2.3计算传动装置的运动和动力参数 (16)5.2.4主要传动尺寸的确定 (16)5.3 机械手手臂部分设计及计算 (23)5.3.1机械手手臂结构设计的原则: (23)5.3.2机械手手腕部分设计及其计算 (32)6 直接示教轻动化设计 (36)7 总结 (37)参考文献 (38)谢辞 (39)1前言1.1 设计题目的背景及目的机器人是近30年来发展起来的一种高科技自动化生产设备。

机械手是机器人的一个重要分支。

它的特点是可通过变成完成各种预期的作业任务,在构造和性能上兼有人和机器各自的优点,尤其是体现了人的智能和适应性,机器作业的准确性和在各种环境完成作业的能力。

本设计完成了多自由度关节式机械手的运动方案设计和驱动方式选择,并对机座,手臂及末端执行器等机械装置进行了结构设计。

本次设计的内容是多自由度关节式机械手的结构设计,属于工业机械手机械部分设计,本次设计的机械手属于专业机械手,主要附属于某一主机,如自动机床或生产线上,用以解决机床的上下料及工件的传输等任务,动作比较单一,只能完成某些特定的任务。

1.2 概述机器人是一种人类很早就梦想制造的、具有仿生性且处处听命于人的自动化机器,它可以帮助人类完成很多危险、繁重、重复的体力劳动或者进入各种服务领域。

三自由度搬运机械手机构设计

三自由度搬运机械手机构设计

三自由度搬运机械手机构设计搬运机械手机构设计-三自由度机械手臂一、引言随着科技的发展,机器人在工业生产、物流等领域发挥着越来越重要的作用。

机械手臂作为机器人的重要组成部分,具有广泛的应用前景。

本文将介绍一种三自由度搬运机械手机构的设计。

二、设计目标本设计的目标是设计一种具备三个自由度的搬运机械手臂,能够实现灵活的运动,达到高效搬运的目的。

具体要求如下:1.三自由度:机械手臂具备三个关节,分别可以实现水平旋转、垂直旋转和前后伸缩的运动。

2.高承载能力:机械手臂需要具备足够的承载能力,能够稳定搬运重物。

3.灵活性:机械手臂需要具备足够的灵活性,能够适应不同的工作环境和搬运任务。

4.可控性:机械手臂需要具备良好的控制性能,能够通过外部控制实现精确的运动。

三、设计方案基于上述设计目标,我们提出以下设计方案:1.结构设计:机械手臂由三个关节组成,分别为水平旋转关节、垂直旋转关节和前后伸缩关节。

其中,水平旋转关节和垂直旋转关节采用舵机作为驱动装置,前后伸缩关节采用滑轨设计。

这种结构设计既能满足机械手臂的运动需求,又能够实现紧凑的机械结构。

2.材料选择:机械手臂的主要材料选择应考虑强度和重量的平衡。

我们可以采用铝合金作为机械手臂的主要材料,既能够满足强度要求,又能够降低自身的重量。

3.控制系统设计:机械手臂的控制系统应具备良好的控制性能,能够通过外部控制实现精确的运动。

我们可以采用嵌入式控制系统,通过编程控制机械手臂的运动,并且可以与其他设备进行数据交互,实现智能化的控制。

4.承载能力设计:机械手臂的承载能力需要根据实际应用需求进行设计。

我们可以根据机械手臂的结构和材料选择,进行力学分析和仿真,来确定机械手臂的承载能力。

四、设计步骤1.结构设计:设计机械手臂的结构,确定关节类型和数量,并确定机械手臂的整体尺寸。

2.材料选择:根据机械手臂的要求和预算限制,选择合适的材料,并确定机械手臂的材料规格。

3.控制系统设计:根据机械手臂的运动要求,设计控制系统的硬件和软件部分,并确定控制系统的接口和通信方式。

机械手的结构设计

机械手的结构设计

机械手的结构设计引言机械手是一种通过伺服驱动和控制系统来模拟人手的机械装置。

它在工业生产和其他领域中有着广泛的应用,能够完成繁重、危险或需要高精度操作的任务。

机械手的结构设计是其性能和功能的关键因素之一。

本文将介绍机械手的结构设计要点,并详细讨论机械手的关节和末端执行器设计。

机械手的结构设计要点机械手的结构设计要点包括机械结构的刚性和稳定性、关节的运动范围和精度、末端执行器的定位精度和负载能力等。

以下是具体的设计要点:1.机械结构的刚性和稳定性机械手的机械结构必须具有足够的刚性和稳定性,以确保在运动过程中不会出现过大的变形和振动。

为了提高机械结构的刚性,可以采用优质材料和适当的结构设计,例如增加加强筋和加强支撑结构。

2.关节的运动范围和精度关节是机械手中用于连接各个部件的关键部分,其运动范围和精度对机械手的性能影响很大。

关节的运动范围应能够覆盖所需操作的工作空间,并且需要具备足够的精度,以保证准确的定位和操作。

为了提高关节的精度,可以采用高精度的传感器和控制系统。

3.末端执行器的定位精度和负载能力末端执行器是机械手的工具部分,用于实际操作和执行任务。

末端执行器的定位精度和负载能力直接影响机械手的功能和应用范围。

为了提高末端执行器的定位精度,可以采用精密的传动机构和驱动系统,并进行合理的校准和校验。

为了提高末端执行器的负载能力,可以采用足够强度和刚度的材料,适当加强结构设计。

4.安全和可靠性机械手在工业生产中常常承担重要和危险的任务,因此安全和可靠性是非常重要的设计要点。

机械手的结构设计应考虑到不同应用场景的安全需求,例如设置安全保护装置、优化布局和减少潜在风险。

关节的设计关节是机械手中的关键组成部分,直接影响机械手的运动范围和精度。

以下是关节设计的要点:1.关节类型和结构关节可以分为旋转关节和平移关节两种类型。

旋转关节允许机械手在某个轴向上进行旋转运动,而平移关节允许机械手在某个轴向上进行线性运动。

平面关节型机械手结构设计

平面关节型机械手结构设计

平面关节型机械手结构设计摘要机械手是在自动化生产过程中使用的一种具有抓取和移动工件功能的自动化装置,目前平面关节型机械手被广泛应用于工业领域中。

平面关节型机械手采用两个回转关节和一个移动关节;两个回转关节控制前后左右运动,而移动关节则实现上下运动。

文章中介绍了平面关节型机械手的设计理论与方法,在力学计算的基础上进行结构分析,详尽的讨论了平面关节型机械手的手部、腕部、手臂以及机身等主要部件的结构设计。

关键词:机械手平面关节型结构设计Plane joint type manipulator structure designAbstract Manipulator is a sort of automation device which has the function of grasp and transfer workpieces during the automated production. Today hydraulic manipulator is widely used in industry field. Planar articulated robot with two rotary joints and a prismatic joint; two rotary joints around, movement control, and move up and down movement joint is achieved.This article system elaboration industry manipulator's design theory and method. Mechanical calculations on the basis of the structural analysis.The comprehensive exhaustive discussion has Planar articulated manipulator's hand, the wrist, the arm ,the fuselage and so on ,which the major structural design computation.Key words: manipulator; Plane joint type; structural design目录1绪论 (8)1.1 机械手的组成 (1)1.1.1 执行机构 (1)1.1.2 驱动机构 (2)1.1.3 控制系统分类 (2)1.2 机械手的分类 (2)2 机械手总体设计 (4)1.1 主要技术参数 (4)3 手部设计 (5)3.1 确定手部结构 (6)3.2 手部受力分析 (6)3.3 手部夹紧力的计算 (7)3.4 手部夹紧缸的设计计算 (8)3.4.1 夹紧缸主要尺寸的计算 (8)3.4.2 缸体结构及验算 (9)3.4.3 活塞杆的设计计算 (9)4 移动关节的设计计算 (11)4.1驱动方式的比较 (11)4.2上下移动升降缸的设计 (12)5 小臂的设计 (14)5.1 设计时注意的问题 (14)5.2 小臂结构的设计 (13)5.3 轴的设计计算 (15)5.4 轴承的选择.................................... 错误!未定义书签。

搬运机械手主体结构设计

搬运机械手主体结构设计

搬运机械手主体结构设计搬运机械手是一种用于搬运、抓取和转移各种物体的自动化设备。

它由主体结构、动力系统、控制系统和抓取工具等部分组成。

在搬运机械手的主体结构设计中,需要考虑材料的选择、结构的刚性和稳定性、运动的平稳性等因素。

首先,在材料选择方面,主体结构需要具有足够的强度和刚性,以承受各种工作负荷。

常见的材料包括钢铁、铝合金和复合材料等。

钢铁具有较好的韧性和耐腐蚀性,适用于重负荷的工作环境;铝合金具有较低的密度和良好的加工性能,适用于需要较低载荷但较高运动速度的场景;复合材料具有较高的强度和轻量化的特点,适用于高强度和低质量要求的场合。

其次,在结构设计方面,主体结构需要考虑刚性和稳定性。

刚性可以提高机械手的精度和稳定性,在工作过程中减少振动和位移。

稳定性可以确保机械手在各种工况下的稳定性和可靠性。

一种常见的设计思路是采用框架结构,通过加强梁的刚性来提高机械手的整体稳定性。

此外,还可以使用支撑结构和阻尼结构等辅助措施来提高机械手的稳定性。

同时,运动平稳性也是主体结构设计中需要考虑的因素之一、机械手在工作时需要进行各种运动,如抓取、搬运和转移等。

为了保证运动的平稳性,主体结构需要具备足够的刚度和稳定性,并采用合适的传动方式和运动控制策略。

常见的传动方式包括液压驱动、电动驱动和气动驱动等。

电动驱动通常具有较高的运动精度和稳定性,适用于对精度要求较高的场合;液压驱动具有较大的功率和承载能力,适用于对工作负荷要求较高的场合。

另外,抓取工具的设计也是主体结构设计中需要考虑的重要因素之一、抓取工具需要根据所处理物体的特点来选择合适的形式和材料。

常见的抓取工具包括夹爪、磁铁、真空吸盘等。

夹爪适用于抓取有形物体,磁铁适用于抓取带有铁性材料的物体,真空吸盘适用于抓取平面物体。

抓取工具的设计需要考虑到物体的尺寸、形状、重量和表面特性等因素。

总之,搬运机械手的主体结构设计需要综合考虑材料选择、结构刚性和稳定性、运动平稳性以及抓取工具的设计等因素。

四个自由度气动机械手结构设计

四个自由度气动机械手结构设计

四个自由度气动机械手结构设计四个自由度气动机械手是一种具有四个独立运动自由度的机械手,常用于工业生产线上的自动化操作。

它采用了气动驱动技术,能够在高速下快速、准确地完成各种复杂任务。

在这篇文章中,将介绍四个自由度气动机械手的结构设计。

四个自由度气动机械手一般由基座、转台、前臂、前臂臂杆以及末端执行器等主要部件组成。

其中,基座是机械手的支撑部分,承载机械手的整体结构;转台是机械手的第一旋转关节,使机械手能够在水平面上进行转动;前臂是机械手的第二旋转关节,使机械手能够在竖直方向上进行旋转;前臂臂杆是机械手的伸缩部分,通过伸缩前臂臂杆,可以使机械手的工作范围更加灵活;末端执行器是机械手的最后一个关节,通过末端执行器可以实现机械手的精确定位和抓取动作。

在四个自由度气动机械手的设计中,需要考虑以下几个方面:结构刚度、重量、精度和可靠性。

首先,结构刚度是机械手设计的重要指标之一、为了保证机械手在高速运动中不产生振动和形变,需要采用合适的结构材料和设计参数,提高机械手的整体刚度。

其次,重量是机械手设计的另一个重要指标。

较轻的机械手可以提高其加速度和速度,使其能够更快地完成任务。

因此,在设计中需要尽量减小机械手的自重,采用轻量化的材料。

第三,精度是机械手设计的关键要素之一、在一些需要高精度定位和抓取的任务中,机械手需要具备较高的精度。

在设计中,需要合理选择驱动器、传感器和控制系统,以确保机械手的精确定位和抓取动作。

最后,可靠性是机械手设计的关键要素之一、机械手在工作过程中需要承受较大的负载和惯性力,因此需要采用可靠的结构和驱动系统,以保证机械手在长时间工作中不发生故障。

总结而言,四个自由度气动机械手的结构设计涉及结构刚度、重量、精度和可靠性等多个方面。

在设计过程中,需要综合考虑这些因素,选择合适的驱动器、传感器和控制系统,以实现机械手的高速、准确和可靠的运动。

这样的机械手在工业生产线上能够提高生产效率,实现自动化操作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

焦作大学毕业设计题目液压传动机械手的结构设计系别机电工程学院专业机械制造与自动化专业班级1001086班姓名刘笑笑学号100108643指导教师刘敬平日期2012年11月机电工程学院毕业设计设计任务书设计题目:液压传动机械手的结构设计设计要求:1.总装配图以及部分结构图至少五个图(折合为两张A1图纸)2.结构设计论文(5000字以上)设计进度要求:第一周:选择毕业设计课题第二周第三周:查阅相关资料,了解机械手结构原理及其相关数据第四周第五周:书写设计论文第六周:检查各项数据及论文第七周第八周:画装配图指导教师(签名):机电工程学院毕业设计摘要本次设计的液压传动机械手根据规定的动作顺序,综合运用所学的基本理论、基本知识和相关的机械设计专业知识,完成对机械手的设计,并绘制必要的装配图,机械手的机械结构采用油缸、螺杆、导向筒等机械器件组成,采用液压驱动。

主要结构为:手部结构、腕部结构、臂部结构。

本设计只是液压机械手的结构部分,拟开发的上料机械手可在空间抓放物体,动作灵活多样,可代替人工在高温和危险的作业区进行作业,可抓取重量较大的工件。

关键词:机械手,臂部结构,腕部结构,手部结构机电工程学院毕业设计目录1机械手参数确定--------------------------------------------------------------------------------------- (1)1.1 臂力的确定--------------------------------------------------------------------------------------- (1)1.2工作范围的确定---------------------------------------------------------------------------------- (1)1.3 确定运动速度-------------------------------------------------------- (1)1.4 手臂的配置形式------------------------------------------------------ (2)1.5 位置检测装置的选择-------------------------------------------------- (2)1.6 驱动与控制方式的选择------------------------------------------------ (3)2 手部结构------------------------------------------------------------------------------------------(4)2.1概述-------------------------------------------------------------------------------------------------------(4)2.2 设计时应考虑的几个问题----------------------------------------------------------------------------(4)2.3 驱动力的计算-----------------------------------------------------------------------------------------(5)2.4 两支点回转式钳爪的定位误差的分析------------------------------------------------------------(8)3 腕部的结构---------------------------------------------------------------------------------------(10)3.1 概述------------------------------------------------------------------------------------------------------(10)3.2 腕部的结构形式--------------------------------------------------------------------------------------(10)3.3手腕驱动力矩的计算-----------------------------------------------------(11)4 臂部的结构-------------------------------------------------------------------------------------(14)4.1 概述----------------------------------------------------------------------------------------------------(14)4.2手臂直线运动机构-----------------------------------------------------------------------------------(14)4.2.1手臂伸缩运动------------------------------------------------------------------------------------(15)4.2.2 导向装置---------------------------------------------------------------------------------------(15)4.2.3 手臂的升降运动-------------------------------------------------------------------------------(16)4.3 手臂回转运动----------------------------------------------------------------------------------------(17)4.4 手臂的横向移动-------------------------------------------------------------------------------------(17)4.5 臂部运动驱动力计算------------------------------------------------------------------------------(18)4.5.1 臂水平伸缩运动驱动力的计算------------------------------------------------------------(18)4.5.2 臂垂直升降运动驱动力的计算------------------------------------------------------------(19)4.5.3 臂部回转运动驱动力矩的计算---------------------------------------(19)5 致谢-----------------------------------------------------------------------------------------------------(21)6参考文献--------------------------------------------------------------------------------------------------(22机电工程学院毕业设计1.机械手参数确定1.1 臂力的确定目前使用的机械手的臂力范围较大,国内现有的机械手的臂力最小为0.15N,最大为8000N。

本液压机械手的臂力为N臂=1650(N),安全系数K一般可在1.5~3,本机械手取安全系数K=2。

定位精度为±1mm。

1.2 工作范围的确定机械手的工作范围根据工艺要求和操作运动的轨迹来确定。

一个操作运动的轨迹是几个动作的合成,在确定的工作范围时,可将轨迹分解成单个的动作,由单个动作的行程确定机械手的最大行程。

本机械手的动作范围确定如下:手腕回转角度±115°手臂伸长量150mm手臂回转角度±115°手臂升降行程170mm手臂水平运动行程100mm1.3 确定运动速度机械手各动作的最大行程确定之后,可根据生产需要的工作拍节分配每个动作的时间,进而确定各动作的运动速度。

液压上料机械手要完成整个上料过程,需完成夹紧工件、手臂升降、伸缩、回转,平移等一系列的动作,这些动作都应该在工作拍节规定的时间内完成,具体时间的分配取决于很多因素,根据各种因素反复考虑,对分配的方案进行比较,才能确定。

机械手的总动作时间应小于或等于工作拍节,如果两个动作同时进行,要按时间长的计算,分配各动作时间应考虑以下要求:①给定的运动时间应大于电气、液压元件的执行时间;机电工程学院毕业设计②伸缩运动的速度要大于回转运动的速度,因为回转运动的惯性一般大于伸缩运动的惯性。

在满足工作拍节要求的条件下,应尽量选取较底的运动速度。

机械手的运动速度与臂力、行程、驱动方式、缓冲方式、定位方式都有很大关系,应根据具体情况加以确定。

③在工作拍节短、动作多的情况下,常使几个动作同时进行。

为此驱动系统要采取相应的措施,以保证动作的同步。

液压上料机械手的各运动速度如下:手腕回转速度V腕回= 40°/s手臂伸缩速度V臂伸= 50 mm/s手臂回转速度V臂回= 40°/s手臂升降速度V臂升= 50 mm/s立柱水平运动速度V柱移= 50 mm/s手指夹紧油缸的运动速度V夹= 50 mm/s1.4 手臂的配置形式机械手的手臂配置形式基本上反映了它的总体布局。

运动要求、操作环境、工作对象的不同,手臂的配置形式也不尽相同。

本机械手采用机座式。

机座式结构多为工业机器人所采用,机座上可以装上独立的控制装置,便于搬运与安放,机座底部也可以安装行走机构,已扩大其活动范围,它分为手臂配置在机座顶部与手臂配置在机座立柱上两种形式,本机械手采用手臂配置在机座立柱上的形式。

手臂配置在机座立柱上的机械手多为圆柱坐标型,它有升降、伸缩与回转运动,工作范围较大。

1.5 位置检测装置的选择机械手常用的位置检测方式有三种:行程开关式、模拟式和数字式。

相关文档
最新文档
