手工电弧焊实训报告

手工电弧焊实验报告

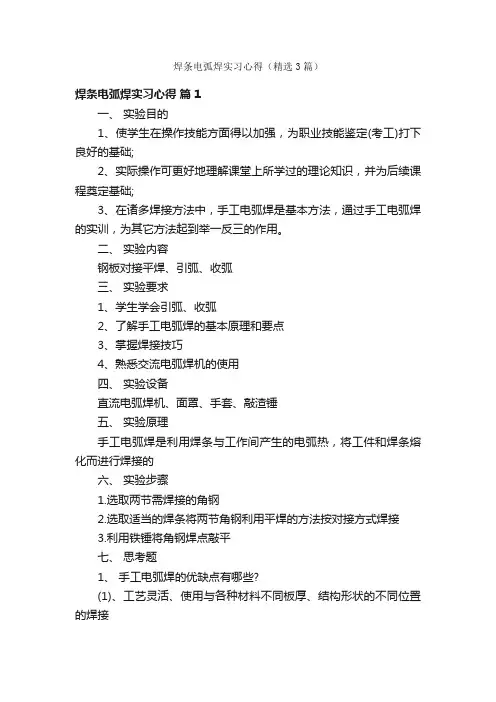

一、实验目的

1、使学生在操作技能方面得以加强，为职业技能鉴定(考工)打下良好的基础;

2、实际操作可更好地理解课堂上所学过的理论知识，并为后续课程奠定基础;

3、在诸多焊接方法中，手工电弧焊是基本方法，通过手工电弧焊的实训，为

其它方法起到举一反三的作用。

二、实验内容

钢板对接平焊、引弧、收弧

三、实验要求

1、学生学会引弧、收弧

2、了解手工电弧焊的基本原理和要点

3、掌握焊接技巧

4、熟悉交流电弧焊机的使用

四、实验设备

直流电弧焊机、面罩、手套、敲渣锤

五、实验原理

手工电弧焊是利用焊条与工作间产生的电弧热，将工件和焊条熔化而进行焊接的六、实验步骤

1.选取两节需焊接的角钢

2.选取适当的焊条将两节角钢利用平焊的方法按对接方式焊接

3.利用铁锤将

角钢焊点敲平

七、思考题

1、手工电弧焊的优缺点有哪些,

(1)、工艺灵活、使用与各种材料不同板厚、结构形状的不同位置的焊接

(2)、质量好，晶粒较细小、热影响区小、接头性能好

(3)、易通过工艺调整来控制变形和减小应力

(4)、设备简单、操作方便

control of motor vehicle exhaust pollution in place. Yellow tagged car are forbidden within the built-up area of the county seat, traffic police, the transportation sector will increase its inspections, found one, and deal with one. Four coal fume pollution solution in place. Round

2、手工电弧焊常见的缺陷有哪些,这些缺陷是怎样造成的,

:

缺陷类型形状特征产生原因危害性

焊缝宽度、余高、焊焊条直径及焊接规范选尺寸过小，强度降低;尺寸偏差角尺寸等焊缝尺寸择不当;坡口设计不当; 尺寸过大，应力集中，

过大或过小运条手势不良疲劳强度降低

焊接规范不当，电流过

焊缝两侧与基本金大，电弧过长，焊接过快;减小焊缝有效截面，咬边属交界处烧熔形成焊条角度不对，操作手势应力集中，降低接头

凹陷或沟槽不良，电弧偏吹;接头位强度和承载能力

置不利

焊件表面氧化物、锈蚀、减小焊缝有效截面，污染未清理;焊条吸潮;降低接头致密性，减气孔 / 焊接电流过小，电弧过小接头承载能力和疲长，焊速太快;药皮保护劳强度。效果不佳，操作手势不良

填充金属相互间未坡口、间隙设计不良;焊

熔合即层间未焊透;条角度不正确，操作手势形成尖锐的缺口，造

填充金属与基本金不良; 成应力集中，严重影未焊透属间未熔合，有根部响接头的强度、疲劳热输入不足，电流过小，

未焊透和边缘未焊焊接太快;坡口焊渣，氧强度等。

透化物未清除

焊件表面氧化物、层间熔

渣没有清除干净;焊接电减小焊缝有效截面，夹渣的外形极不规夹渣流过小，焊接太快;坡口降低接头强度、冲击则，大小相差也很大韧性等设计不当;焊道熔敷顺序

不当;操作手势不良

焊件表面污染，焊条吸焊缝金属不连续，裂湿，母材及填充金属内含纹尖端应力集中，在有较多杂质;接头刚性过裂纹承受交变或冲击载荷大;预热及焊后热处理规时，裂纹迅速扩展，范不当;焊接规范参数不导致接头断裂当;焊接材料选择不当

熔焊时熔化金属流焊接规范不当，电流过焊缝截面突变，形成淌到焊缝以外为熔大，焊速过慢;焊条角度焊瘤尖角，应力集中，降合的母材上形成金及操作手势不当;焊接位低接头疲劳强度属瘤的现象置不利

control of motor vehicle exhaust pollution in place. Yellow tagged car are forbidden within the built-up area of the county seat, traffic police, the transportation sector will increase its inspections, found one, and deal with one. Four coal fume pollution solution in place. Round

吴海彬

3、手工电弧焊设备是否允许若干焊接部位同时工作,为什么, 手工电弧焊设备

不允许若干焊接部位同时工作，因为在手工电弧焊中焊件与焊条的接触只有一个回路，如果若干个焊接部位同时工作，则电流通过最小电阻的回路，而其它的焊接部位就无法焊接。

吴海彬 control of motor vehicle exhaust pollution in place. Yellow tagged car are forbidden within the built-up area of the county seat, traffic police, the transportation sector will increase its inspections, found one, and deal with one. Four coal fume pollution solution in place. Round
