CEMS比对监测和质量控制解析课件
CEMS比对监测现场采样和测试工作
（2）颗粒物CEMS的比对监测
这部分的操作要求参见GB 16157-1996中的第8部分内容
① 采样点布设
颗粒物参比方法的采样测试断面的平均浓度，其采样是整个断 面的采样（与CEMS不同，CEMS是单点测试）
矩形（长方形、正方形）烟道断面参比测孔和测点 圆形烟囱或烟道断面参比测孔和测点
激发发光技术：紫外荧光、化学发光等
说明：
CEMS的组成和监测分析原理
（3）烟气参数连续自动监测单元
烟气流速：差压传感器法、热平衡法、超声波法、其他方法 烟气温度：铂电阻法等 烟气压力：压力传感器 烟气湿度：干/湿氧法、高温电容法等 含 氧 量：电化学法、氧化锆法、顺磁法
说明：
CEMS的组成和监测分析原理
进行CEMS比对监测前的准备工作
（3）手工参比仪器设备的准备校准维 护
A. 采样用品的准备
B. 烟尘（烟气）采样器
进行CEMS比对监测前的准备工作
（3）手工参比仪器设备的准备校准维护
流量计量装置校准内容：
相关压力传感器的校准（静压、动压、流量计前压力等） 相关温度传感器的校准（烟温、流量计前温度等） 流量计的采样流量校准（烟气采样器也适用） S形皮托管流速测量的校准
校准需要使用主要仪器设备
校准周期
进行CEMS比对监测前的准备工作
（3）手工参比仪器设备的准备校准维护
C. 烟气分析仪（电化学、光学）
仪器采样的气密性 标准气体校准（系统误差、漂移） 标准气体的选择：零点气、量程标气 校准标气流量
（控制其校准标气的进样流量与实际检测中的采 样流量一致或尽量接近）
进行CEMS比对监测前的准备工作
（1）掌握对比监测所在污染源的基 本情况

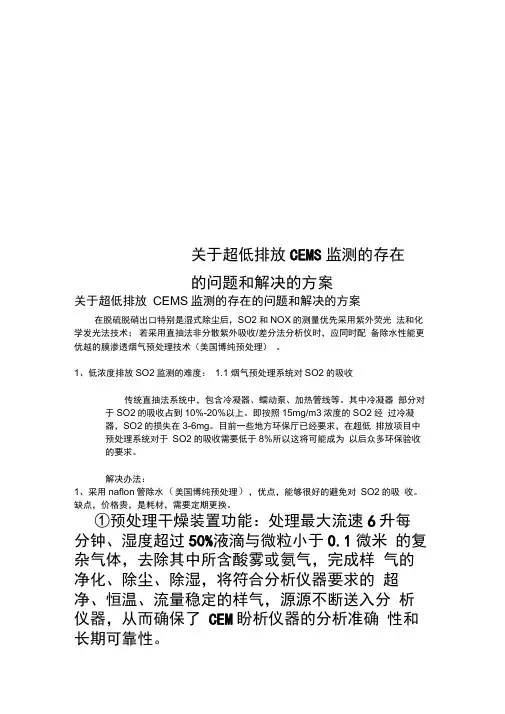

关于超低排放CEMS监测的存在的问题和解决的方案
关于超低排放CEMS监测的存在的问题和解决的方案关于超低排放CEMS监测的存在的问题和解决的方案在脱硫脱硝出口特别是湿式除尘后，SO2和NOX的测量优先采用紫外荧光法和化学发光法技术；若采用直抽法非分散紫外吸收/差分法分析仪时，应同时配备除水性能更优越的膜渗透烟气预处理技术（美国博纯预处理）。
1、低浓度排放SO2监测的难度：1.1 烟气预处理系统对SO2的吸收传统直抽法系统中，包含冷凝器、蠕动泵、加热管线等。
其中冷凝器部分对于SO2的吸收占到10%-20%以上。
即按照15mg/m3浓度的SO2经过冷凝器，SO2的损失在3-6mg。
目前一些地方环保厅已经要求，在超低排放项目中预处理系统对于SO2的吸收需要低于8%所以这将可能成为以后众多环保验收的要求。
解决办法：1、采用naflon管除水（美国博纯预处理），优点，能够很好的避免对SO2的吸收。
缺点，价格贵，是耗材，需要定期更换。
①预处理干燥装置功能：处理最大流速6升每分钟、湿度超过50%液滴与微粒小于0.1微米的复杂气体，去除其中所含酸雾或氨气，完成样气的净化、除尘、除湿，将符合分析仪器要求的超净、恒温、流量稳定的样气，源源不断送入分析仪器，从而确保了CEM盼析仪器的分析准确性和长期可靠性。
②预处理干燥装置包括：1）凝聚微粒过滤器（过滤精度0.1微米）2）膜渗透干燥除湿系统（带干燥加热单元）3）气体吹扫及干燥单元（压缩空气预处理系统）4）过滤器废液喷射排净装置5）烟气露点指示及报警装置6）柜内PLC控制系统7）烟气除氨器AS2008）远传操作面板9）高温取样探头2、采用稀释法。
优点，无需冷凝器，无需除水，解决了对SO2的吸收，同时系统简单，维护量少，可长期使用无需更换。
1.2 传统非分散红外分析仪量程的影响传统的非分散红外分析仪最小量程为0-100PPm接近300mg/m3而精度为满量程的2%所以系统误差在6mg/m3左右。
如果对于未来15mg/m3左右的SO2排放。
CEMS比对监测常见问题分析
进行CEMS比对监测前的准备工作
（3）掌握对比监测所在污染源的基本情况
• • • • 污染源所在的地理位臵 排污企业的类型 排污企业的生产情况和近期生产计划 污染物处理设施的情况
进行CEMS比对监测前的准备工作
（3）掌握对比监测所在污染源的基本情况
• 污染源正常生产工况下的排放情况 污染物种类 排放浓度 烟气流速 烟气温度 烟气静压 烟气湿度
CEMS的组成和监测分析原理
（4）CEMS测试数据的几种数据状态 比对是在同一状态、同一条件下的比对
① CEMS实测浓度
实际工况条件下（烟道或烟囱内实际的温度、压力湿度等条件下）， CEMS分析仪测量的数值
② CEMS标态干基浓度（0℃，101.325kPa）
标态干基浓度 实测干基浓度 101325 273 烟温 大气压 静压 273
进行CEMS比对监测前的准备工作
（3）掌握对比监测所在污染源的基本情况
• 排放口的基本情况
由采样烟道的形状、尺寸估算出应使用采样枪的长短以及 比对测试工作量的初步情况
• 参比方法检测环境条件
参比监测烟道直管段情况，参比测试孔情况（位臵、数目、 大小满足要求），采样平台、护栏情况，平台高度、爬梯 情况
直接 抽取 式
冷干
非分散红外 非分散紫
非分散红外 非分散紫外 DOAS GFC 电化学
DOAS 傅立叶红外
β射线法
氧化锆 电化学 顺磁氧
干湿氧
热湿
稀释抽取式
直接测量式
紫外荧光
DOAS 非分散紫外
化学发光
DOAS 非分散紫外 浊度法 散射法 光闪烁 S型皮托管 热丝法 超声波法 氧化锆 电容法
烟气含氧量
电化学法
CEMS培训ppt课件
结构：皮托管 差压变送器 原理：根据差压法测定烟气排放量。
利用压力传感器测定皮托管承受 的动压和静压。动压和静压与被测烟气 的流速成一定的比例关系，从而可定量 烟气的流量。
33
计算公式
烟道断面各点（平均）流速计算公式
——烟道某断面平均流速（m/s）
——各点测出的流速（m/s)
