气体流量工况及标况换算表
气体标况流量和工况流量换算
气体标况流量和工况流量换算研究大家好，今天咱们来聊聊一个在工业领域里经常遇到的话题——气体标况流量和工况流量的换算。
这个换算可不仅仅是简单的数字转换那么简单，它背后蕴含着深厚的理论基础和实际意义。
首先得说说什么是标况流量。
简单来说，标况流量是指在标准状况下（0摄氏度，1大气压）下，气体通过某个管道或设备的流量。
而工况流量呢，就是在实际工作状态下的流量，比如在高温高压或者有腐蚀性气体的情况下。
这两种流量之间怎么换算呢？这就需要用到一些基本的物理公式了。
咱们先从温度说起。
假设我们有一个气体，它的温度是20摄氏度，压力是1个大气压。
按照理想气体方程PV=nRT，P是压力，V是体积，n是物质的量，R是理想气体常数，T是绝对温度。
在这个情况下，如果我们想要得到它在20摄氏度、1个大气压下的标况流量，就需要把上面的式子变形，得到V=nRT/P。
现在的问题来了，如果这个气体在另一个环境下，温度变成了40摄氏度，压力变成了2个大气压，这时候我们要计算它的标况流量，应该怎么做呢？这就需要用到另一个重要的物理公式，那就是等温过程的能量守恒定律。
能量守恒定律告诉我们，在一个封闭系统中，能量既不会凭空产生，也不会凭空消失，只会从一种形式转化为另一种形式，或者从一个物体转移到另一个物体上，而总量保持不变。
对于气体来说，这意味着在等温过程中，系统内能的变化等于外界对系统做的功。
那么，如果我们知道这个气体在40摄氏度、2个大气压下所做的功，以及它在20摄氏度、1个大气压下所吸收的热量，我们就可以通过这些信息计算出它在40摄氏度、2个大气压下的标况流量了。
这就像是用一把尺子去量一个物体的长度一样，只要知道了起始点和终点的长度，就可以计算出中间经过的距离了。
当然啦，这个过程也不是那么简单的。
比如说，如果这个气体在40摄氏度、2个大气压下做了一些额外的功，或者是吸收了一些额外的热量，那么我们就需要根据这些额外的变化来计算它在这个条件下的流量了。
标况流量和工况流量换算公式与实例
标况流量和工况流量换算公式与实例（一）标况和工况的区别工况：实际工作状态下的流量，单位：m³/h标况：温度20℃、一个大气压（101.325kPa）下的流量，单位：Nm³/h 注意：通常所指的标况是温度为0℃（273.15开尔文）和压强为101.325千帕（1标准大气压，760毫米汞柱）的情况，区别于我国工业气体标况的规定。
两种状态下的单位都是一样的，只是对应的流量不同而已。
另外不同国家所指的标态也不一样。
（二）计算方程根据理想气体状态方程：pV=nRT。
这个方程有4个变量：p是指理想气体的压强，V为理想气体的体积，n表示气体物质的量，而T则表示理想气体的热力学温度；还有一个常量：R为理想气体常数。
PV/T=nR为常数，所以P1×V1/T1=P2×V2/T2设标况下体积流量为V0，温度T0=273+20=293k，压力P0=101.325Kpa=0.101325Mpa，工况下体积流量为V，温度T(摄氏度)，压力P(表压力，Mpa)，忽略压缩因子的变化有V*(P+0.101325)/(T+273)=V0*P0/T0注意：一般天然气都是中低压输送，低压入户，都是带有压力的，属于工况。
天然气的计量按标准状态（严格的说是准标准状态，我们叫它常态）来计量的，一般贸易计量按20℃，1个大气压力（0.1013MPa）状态下的体积计量，比标准状态下的体积稍大一些，对卖方有利（因为本来是乘以273，按照20℃的话就是乘以273+20，所以变大了）。
在国际标准中的标准状态是0℃，1个标准大气压力。
对于气体来说不同的压力，其体积会差很大（气体很易压缩），当然体积流量会差很大，同径条件下不同工况下的流速自然也会差很大，比方同直径蒸汽管线对于10bar和3.5bar时最大流量是不同的。
工艺计算时用工况或用标况取决于你查的图表、用的常数，两种状态的计算都是可能出现的。
比方在定义压缩机参数时，我们常用标况下的参数来给厂家提条件，同时我们也提供温度大气压力等参数供做工况下的校正，这么做的好处是我们可以用同一个状态来表明参数，就如同泵的性能曲线都是用清水来说的，没人会说汽油的性能曲线是什么，原油的性能曲线又是什么。
标况与工况流量换算
标准大气压:Pa 压力
工况下的绝对压力:Pg+Pa
Zg 1 0.9245
Pg 2.2 45.5
工况 Pg+Pa ℃ 2.30133 30 45.6013 101
标况
Tg
Qg Zn Tn
Pn
Qn
303.15 193 1 273.15 0.101325 3949.683
374.15 190.＝Zg/Zn * Pn/(Pg+Pa) * Tg/Tn * Qn
标况流量:Qn 标况状态下的压缩因子:Zn 标况参数 标况压力:Pn(通常为1标准大气压) 标况温度:Tn(273.15)
工况流量:Qg 工况状态下的压缩因子:Zg 工况参数 相对压力:Pg(就是通常说的压力多少) 工况温度:Tg(273.15+℃)
tn273150一个大气压101325kpa下的工况称为标况气体状态方程pvnrt工况与标况换算p1v1t1p2v2t2标况
0℃、一个大气压（101.325kPa）下的工况称为标况 气体状态方程：PV=nRT 工况与标况换算：P1*V1/T1=P2*V2/T2
标况:Qn＝Zn/Zg * (Pg+Pa)/Pn * Tn/Tg * Qg
标况
工况
Zn
Tn
Pn
Qn
Zg
Pg Pg+Pa ℃
Tg
Qg
1 273.15 0.10133 4000
1
2.2 2.301 30 303.15 195.4587
1 273.15 0.10133 3366.56 0.9245 45.5 45.6 101 374.15 9.472764
废气量工况与标况的换算公式
废气量工况与标况的换算公式
（原创实用版）
目录
1.工况与标况的定义与区别
2.工况与标况流量换算公式
3.实例与注意事项
正文
一、工况与标况的定义与区别
工况流量是指在实际工作状态下的流量，其单位通常为 m/h。
而标况流量是指在温度为 0（273.15 开尔文）和压强为 101.325 千帕（1 标准大气压，760 毫米汞柱）下的流量，其单位通常为 nm/h。
这两种流量的单位虽然相同，但由于所处的状态不同，因此对应的流量值也不同。
二、工况与标况流量换算公式
工况与标况流量之间的换算公式如下：
工况流量 = 标况流量× (标况压力 / 工况压力) × (工况温度/ 标况温度)
其中，标况压力为 101.325 千帕，标况温度为 273.15 开尔文，工况压力和温度则需要根据实际情况进行测量。
三、实例与注意事项
以一个电石矿热炉为例，如果其工况烟气量为 30000m/h，工况温度为 20 摄氏度，工况压力为 101.325 千帕，则可以通过以下步骤将其换算为标况烟气量：
1.将工况温度转换为开尔文温度：20 摄氏度× (273.15 + 20) / 273.15 = 293.15 开尔文
2.代入公式计算标况烟气量：30000 × (101.325 / 101.325) ×(29
3.15 / 273.15) ≈ 32408nm/h
在进行换算时，需要注意确保所有参数的单位一致，否则将会影响换算结果的准确性。

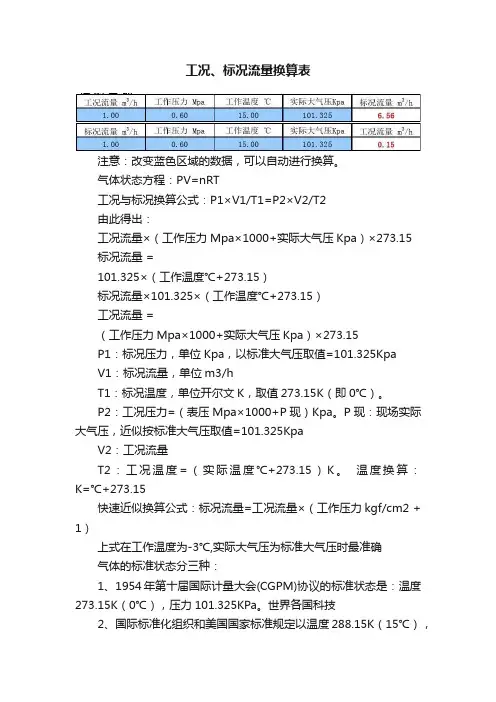

工况、标况流量换算表
工况、标况流量换算表注意：改变蓝色区域的数据，可以自动进行换算。
气体状态方程：PV=nRT工况与标况换算公式：P1×V1/T1=P2×V2/T2由此得出：工况流量×（工作压力Mpa×1000+实际大气压Kpa）×273.15标况流量 =101.325×（工作温度℃+273.15）标况流量×101.325×（工作温度℃+273.15）工况流量 =（工作压力Mpa×1000+实际大气压Kpa）×273.15P1：标况压力，单位Kpa，以标准大气压取值=101.325KpaV1：标况流量，单位m3/hT1：标况温度，单位开尔文K，取值273.15K（即0℃）。
P2：工况压力=（表压Mpa×1000+P现）Kpa。
P现：现场实际大气压，近似按标准大气压取值=101.325KpaV2：工况流量T2：工况温度=（实际温度℃+273.15）K。
温度换算：K=℃+273.15快速近似换算公式：标况流量=工况流量×（工作压力kgf/cm2 + 1）上式在工作温度为-3℃,实际大气压为标准大气压时最准确气体的标准状态分三种：1、1954年第十届国际计量大会(CGPM)协议的标准状态是：温度273.15K（0℃），压力101.325KPa。
世界各国科技2、国际标准化组织和美国国家标准规定以温度288.15K（15℃），压力101.325KPa作为计量气体体积流量的标态。
3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K （20℃），压力101.325KPa作为计量气体体积流量天然气标况体积换算公式和普通气体的不一样的，必须符合中国石油天然气总公司发布的标准SY/T6143-1996。
气体的气态方程式Qn=Zn/Zg?(Pg+Pa)/Pn?Tn/Tg?Qg式中：Qn——标准状态下的体积流量（Nm3/h）Zn——标准状态下的压缩系数Zg——工作状态下的压缩系数Pg——表压（KPa）Pa——当地大气压（KPa）Pg+Pa——工况下的绝对压力Pn——标准大气压（101.325KPa）Tn——标准状态下（天然气国标20℃）的绝对温度（293.15K）Tg——介质的绝对温度（273.15+t）Kt ——被测介质的摄氏温度（℃）Qg——未经修正的体积流量（m3/h）带n的是标况参数，带g的是工况参数。

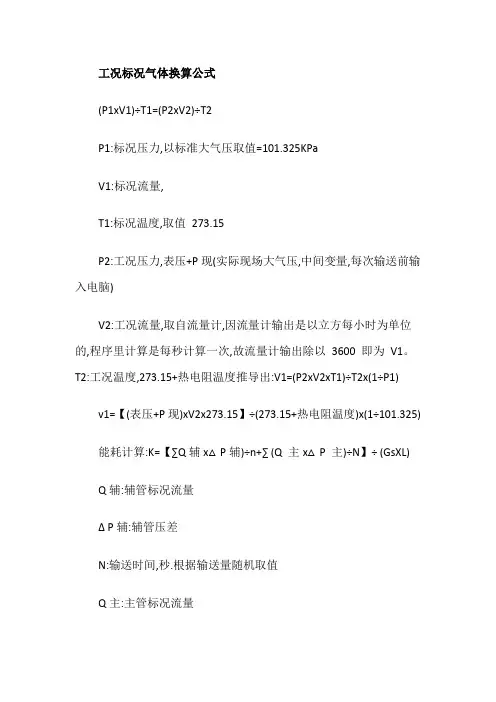

工况标况气体换算公式
工况标况气体换算公式
(P1xV1)÷T1=(P2xV2)÷T2
P1:标况压力,以标准大气压取值=101.325KPa
V1:标况流量,
T1:标况温度,取值273.15
P2:工况压力,表压+P现(实际现场大气压,中间变量,每次输送前输入电脑)
V2:工况流量,取自流量计,因流量计输出是以立方每小时为单位的,程序里计算是每秒计算一次,故流量计输出除以3600 即为V1。
T2:工况温度,273.15+热电阻温度推导出:V1=(P2xV2xT1)÷T2x(1÷P1) v1=【(表压+P现)xV2x273.15】÷(273.15+热电阻温度)x(1÷101.325) 能耗计算:K=【∑Q辅x△P辅)÷n+∑ (Q 主x△P 主)÷N】÷ (GsXL) Q辅:辅管标况流量
Δ P辅:辅管压差
N:输送时间,秒.根据输送量随机取值
Q主:主管标况流量
Δ P 主:主管压差
Gs:输送量,T/h
L:管道当量长度将总输送量分成几个点,分别取值K值，比如总数量为1000KG,则分别计算200KG 、400KG、600KG、800KG、
1000KG1200KG、1400KG等7个不同K值。
1 标准大气压=760 毫米汞柱=76 厘米汞柱=1.013x10^5 帕斯卡=10.336 米水柱。
大气压力仪表说明书上注明:1hPa=0.75mmHg 则压力计值转换成以Kpa为单位
的压力值计算公式为:【(压力计值x0.75)÷760】x101。
工况流量转标况流量公式详述
工况标况气体换算公式1.气体的标况流量和工况流量的换算关系,实际就是按质量守恒定律来算的,就是标况和工况的气体压力和温度不同,可以通过查气体密度变化表知道各自状态时的密度,工况体积流量与标况体积流量之比与其密度之比成反比如下式：工况体积流量/标况体积流量=标况体积密度/工况体积密度工业气体标准状况：温度20度,压力0.101325MPa2.工况标况气体换算公式：P1×V1÷T1=P2×V2÷T2P1：标况压力,以标准大气压取值=101.325KPaV1：标况流量,T1：标况温度,取值273.15P2：工况压力,表压+P现实际现场大气压,中间变量,每次输送前输入电脑V2：工况流量,取自流量计,因流量计输出是以立方每小时为单位的,程序里计算是每秒计算一次,故流量计输出除以3600即为V1;T2：工况温度,273.15+热电阻温度推导出：V1=P2×V2×T1÷T2×1÷P1V1=表压+P现×V2×273.15÷273.15+热电阻温度×1÷101.325能耗计算：K=∑Q辅×△P辅÷N+∑Q主×△P主÷N÷Gs×LQ辅：辅管标况流量△P辅：辅管压差N：输送时间,秒.根据输送量随机取值Q主：主管标况流量△P主：主管压差Gs：输送量,T/hL：管道当量长度将总输送量分成几个点,分别取值K值,比如总数量为1000KG,则分别计算200KG、400KG、600KG、800KG、1000KG、1200KG、1400KG等7个不同K值;。
标况与工况流量换算
标况
工况工况流量:Qg
工况状态下的压缩因子:Zg
工况标况标准大气压:Pa
工况下的绝对压力:Pg+Pa
标况流量:Qn
0℃、一个大气压（101.325kPa ）下的工况称为标况气体状态方程：PV=nRT
工况与标况换算：P1*V1/T1=P2*V2/T2
标况:Qn ＝Zn/Zg * (Pg+Pa)/Pn * Tn/Tg * Qg 压力
标况状态下的压缩因子:Zn 标况压力:Pn(通常为1标准大气压)标况温度:Tn(273.15)相对压力:Pg(就是通常说的压力多少)工况温度:Tg(273.15+℃)工况参数
Zn Tn Pn Qn Zg Pg Pg+Pa ℃Tg
Qg 1273.150.1013340001 2.2 2.30130303.15195.45871
273.150.101333366.560.9245
45.545.6101
374.159.472764
工况:Qg ＝Zg/Zn * Pn/(Pg+Pa) * Tg/Tn * Qn
0一个大气压101325kpa下的工况称为标况气体状态方程
标况与工况流பைடு நூலகம்换算
Zg Pg Pg+Pa ℃Tg Qg Zn Tn Pn Qn 1 2.2 2.3013330303.151931273.150.1013253949.6830.924545.5
45.6013101
374.15190.41
273.150.10132567666.91
