施工现场照片要求
照片拍摄范围
分类
拍摄内容
数量（张）
传输管道工程
安全措施、开工前现场
2
管道开挖深度、模板支护
2
管道敷设
2
水泥包封、沟槽回填、现场清理
3
人手孔开挖、人手孔砌筑、上覆井盖制作
3
传输光缆工程
光缆敷设、光缆接续
2
光缆成端接地、成端标记
2
中继段测试、仪表测试
2
线缆布放、标签制作
2
传输设备安装工程
施工图纸；安全措施；开工前现场
3
1/2馈线布放（防尘、标签）；吸顶天线安装（标签、间距、水平垂直）；板状天线俯仰角．
3
耦合器馈线功分器连接（整体走线平整、标签）
1
BBU加电位置固定、走线、标签；BBU
2
加电位置RRU固定、走线、标签；RRU
2
施工地点外景照
1
照片质量环节
分类
内容
备注
施工现场环境照片拍摄要求
、照片必须有时间1
/×2、拍照部位必须有是××地点（机房桩号）的牌子，
3、隐蔽部位必须要有现场监理检查过程的照片
、现场环境照片的拍摄应该从不同角度拍摄，并且要4地点（机房/桩号）的参照物××有能够证明是×
、照片分辨率5，不能半截、模糊6
、图片拍好后要重命名为拍摄物名称和信息！打开能7在图片栏上显示
开工前现场
1
设备接地、接电、动火，设备和光缆的标识及相应保护措施
不少于6张（视）施工环节增加
完工离场时现场卫生清理（清理过程及清理后）
2
FTTH工程
分纤箱整体、打开各一张，分光器标识及尾纤盘放
3
光缆及皮线光缆标识标牌及相应保护措施

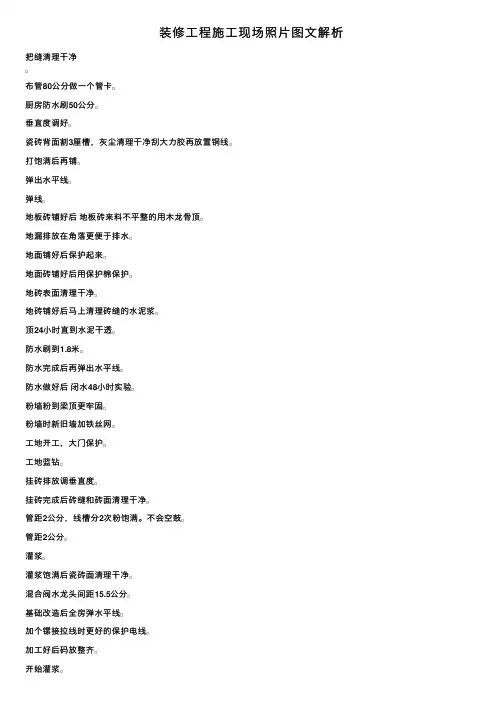

装修工程施工现场照片图文解析
装修⼯程施⼯现场照⽚图⽂解析把缝清理⼲净布管80公分做⼀个管卡厨房防⽔刷50公分垂直度调好瓷砖背⾯割3厘槽，灰尘清理⼲净刮⼤⼒胶再放置铜线打饱满后再铺弹出⽔平线弹线地板砖铺好后地板砖来料不平整的⽤⽊龙⾻顶地漏排放在⾓落更便于排⽔地⾯铺好后保护起来地⾯砖铺好后⽤保护棉保护地砖表⾯清理⼲净地砖铺好后马上清理砖缝的⽔泥浆顶24⼩时直到⽔泥⼲透防⽔刷到1.8⽶防⽔完成后再弹出⽔平线防⽔做好后闭⽔48⼩时实验粉墙粉到梁顶更牢固粉墙时新旧墙加铁丝⽹⼯地开⼯，⼤门保护⼯地蓝钻挂砖排放调垂直度挂砖完成后砖缝和砖⾯清理⼲净管距2公分，线槽分2次粉饱满。
不会空⿎管距2公分灌浆灌浆饱满后瓷砖⾯清理⼲净混合阀⽔龙头间距15.5公分基础改造后全房弹⽔平线加个镙接拉线时更好的保护电线加⼯好后码放整齐开始灌浆冷暖⽔管间距15公分临时马桶更卫⽣楼梯踏步的保护马赛克表⾯清理⼲净马赛克贴好后勾缝饱满每个筒灯⼀个过路盒泥⽔挂转灌浆每块砖分2次灌满铺地板砖背⾯清理⼲净后打素⽔泥铺地板砖之前⽤⽔浇湿地板。
清理杂质和灰尘。
避免空⿎铺贴好后清理瓷砖缝隙铺贴好后填缝铺阳台地⾯瓷砖铺砖⽤橡胶锤敲，挤出空⽓。
砌墙放过梁。
墙顶机砖45°斜收⼝更牢固砌墙每线砖呈⼯字形砌更牢固砌墙时门洞预制门头过梁强弱电分管分盒强弱电分管分盒布置墙⾯⽩灰铲除⼲净后，再刷⼀遍素⽔泥。
更牢固墙⾯瓷⽚砖贴之前先泡⽔，⾄少2⼩时以上墙⾯粉刷后后弹出⽔平线墙⾯粉刷平整墙⾯挂砖加⼯墙⾯砖贴好后勾缝饱满墙⾯砖阴⾓90度清理灌浆后的瓷砖弱电线⽤⽩⾊线管区分设置临时洗⼿台⽔电完⼯后线盒⽤宜家专⽤KT板保护起来。
⽔管⾛天棚，冷热⽔管分管布置⽔龙头出⼝⽤⾦刚钻头取孔⽔泥砂浆现拌现⽤⽔平尺，做排⽔坡度素⽔泥要求打饱满平整所有插座都布置地线填缝饱满后清理⼲净贴马赛克贴时晾⼲再贴铁锹捣实筒灯⼀位⼀盒卫⽣间瓷砖铺贴好后贴⽔电标⽰胶纸卫⽣间⽔管⾛天棚更便于以后检修下⽔管道⽤宜家专⽤保护盖保护起来，避免掉垃圾进去堵塞管道线槽分2次粉饱满线管拐弯处拗⼤弯。
石油管道工程施工现场图片集高清大图)
4.管道防腐及补口
补 伤
5.管道组装焊接及检验
管 道 组 装 焊 接
5.管道组装焊接 及检验
管道 组装 焊接
5.管道组装焊接及检验
管 道 组 装 焊 接
5.管道组装焊接及检验
焊 接 检 验
5.管道组装焊接及检验
焊 接 检 验
5.管道组装焊接及检验
焊 接 检 验
6.管道下沟与回填
7.穿越
9.管道附属工程
挡 土 坎
9.管道附属工程
河 流 护 岸
材料存放
测量放线
管道焊接
管道焊接
管道焊接
道路顶管
铁路穿越
河流大开挖
定向钻回拖
定向钻
防腐补口
防腐补口
补口检验
管沟开挖
管道下沟
管沟回填
储罐安装
储罐基础
1.线路施工作业带
2.开挖管沟
3.材料搬运存放及钢管管件运输布管
材 料 搬 运 存 放
3.材料搬运存放及钢管管件运输布管
钢 管 管 件 运 输 布 管
4.管道防腐及补口
管 道 防 腐
4.管道防腐及补口
管 件 防 腐
4.管道防腐及补口
补 口
4.管道防腐及补口
补 口
4.管道防腐及补口
补 口
公 路 穿 越
7.穿越
铁 路 穿 越
ቤተ መጻሕፍቲ ባይዱ
7.穿越
湘 江 穿 越
7.穿越
湘 江 穿 越
7.穿越
湘 江 穿 越
7.穿越
湘 江 穿 越
7.穿越
资 江 穿 越
7.穿越
资 江 穿 越
7.穿越
沅 江 穿 越
石油管道工程施工现场图片集(高清大图)
7.穿越
铁 路 穿 越
7.穿越
湘 江 穿 越
7.穿越
湘 江 穿 越
7.穿越
湘 江 穿 越
7.穿越
湘 江 穿 越
7.穿越
资 江 穿 越
7.穿越
资 江 穿 越
7.穿越
沅 江 穿 越
7.穿越
河 流 穿 越
8.管线清管、试压及干燥
管 线 清 管
8.管线清管、试压及干燥
管 线 试 压ቤተ መጻሕፍቲ ባይዱ
4.管道防腐及补口
补 伤
5.管道组装焊接及检验
管 道 组 装 焊 接
5.管道组装焊接 及检验
管道 组装 焊接
5.管道组装焊接及检验
管 道 组 装 焊 接
5.管道组装焊接及检验
焊 接 检 验
5.管道组装焊接及检验
焊 接 检 验
5.管道组装焊接及检验
焊 接 检 验
6.管道下沟与回填
7.穿越
1.线路施工作业带
2.开挖管沟
3.材料搬运存放及钢管管件运输布管
材 料 搬 运 存 放
3.材料搬运存放及钢管管件运输布管
钢 管 管 件 运 输 布 管
4.管道防腐及补口
管 道 防 腐
4.管道防腐及补口
管 件 防 腐
4.管道防腐及补口
补 口
4.管道防腐及补口
补 口
4.管道防腐及补口
补 口
9.管道附属工程
挡 土 坎
9.管道附属工程
河 流 护 岸
材料存放
测量放线
管道焊接
管道焊接
管道焊接
道路顶管
铁路穿越
河流大开挖
定向钻回拖
定向钻
土木工程施工助学现场图片(特别实用直观)适合建筑、市政、公路专业辅助教学_部分3
南京长江三桥引桥的连续梁箱梁底板及腹板塑料波纹管的安装。
ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ在连续梁桥箱梁腹板中预应力钢束固定端的挤压锚安装。
ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ连续梁桥箱梁底板预应力钢束在齿板处的安装。
ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ连续梁桥的桥面横向预应力钢束张拉端的安装，采用塑料扁波纹管留孔。
ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ连续梁桥的桥面横向预应力钢束固定端采用钢绞线压花锚的安装。
压花锚ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ桥梁逐跨浇筑逐跨张拉，在跨与跨接缝处预应力钢筋锚具和连接器的安装。
连接器夹片锚挤压锚ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ锚具组装件的试验能检测运至工地的锚具与钢绞线匹配的锚具的锚固能力。
一般锚固组装件试验在专用的台座上进行，组装件的钢绞线工作长度为3m 左右，张拉端用液压千斤顶加载，固定端用传感器测定。
千斤顶传感器台座ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ（1）安装工作锚后的限位板限位板工作锚预应力张拉操作经典过程ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ（2）安装千斤顶、安装千斤顶外侧的工具锚锚板千斤顶工具锚板ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ（3）安装工具锚夹片并击紧工具锚夹片ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ千斤顶进油，油缸伸出少许，钢绞线绷紧，准备张拉。
千斤顶油缸ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ明示张拉程序、配套的千斤顶号与油压表号、对应分级张拉的油压控制读数值。
油压表号千斤顶号分级张拉比例分级张拉油压表控制读数ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ用配套校验的油压表控制张拉力。
张拉油压表ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ对连续梁桥的箱梁底板预应力钢绞线束用两台千斤顶对称同步张拉。
ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ对箱梁腹板预应力钢绞线束用两台千斤顶同步对称张拉。
ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ在预制场地的混凝土台座上绑扎箱梁钢筋、安装镀锌波纹管。
预制预应力箱梁经典施工过程ｗｗｗ．ｋｅｊｉａｎ３６９．ｃｏｍ安装箱梁预应力筋端部，铸铁承压板固定于端部钢模板上，螺旋筋紧贴铸铁承压板，形成良好的局部承压钢筋加密区。
基坑工程实例简介及现场施工图片PPT课件
基坑工程实例(简介及现场施工图片)
40
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
41
深圳地铁翠竹站基坑支护照片
基坑工程实例(简介及现场施工图片)
42
14、南昌地铁长江路车站
• 长江路站位于与长江路T字相交的丰和北大道下，横跨长 江路，车站呈南北走向，交通流量较小。周边有多层及 高层房屋多栋，距离较远。道路下方管线较多，需要进 行改迁或临时保护。
• 基坑内降水采用管井降水，基坑西侧设置回灌井。帷 幕桩均采用三层水泥深层搅拌桩，φ500@350mm，有 效桩长为18m，止水帷幕桩共计约5500根。
基坑工程实例(简介及现场施工图片)
31
太原万达基坑支护
基坑工程实例(简介及现场施工图片)
32
11、轨道交通亦庄线肖村桥车站
• 肖村桥站位于宋家庄站与小红门站之间，南四环与成 寿寺路交叉口的北侧，城外诚家具城广场上，地下多 种管线交错复杂。
基坑工程实例(简介及现场施工图片)
10
3、央视TVCC基坑支护、降水、 土方及基础桩工程
• CCTV新台址建设工程位于北京市朝阳区东三环中路32号， 地处东三环路东侧、光华路以北、朝阳路以南，地处北 京市中央商务区（CBD）规划范围内。
• 该工程建筑用地面积总计17800m2，总建筑面积56.6万 m2，高度234m。
总建筑面积：25.32万ｍ2。建设用地面积为80890m2； 总建筑面积：80412m2；基底建筑面积约22900m2。 南北总长度212.5m，东西总宽度150.3m。
该工程基坑开挖深度为3.0-10.4m，边坡采用土钉墙 支护，土钉墙间距1.5m，长度4-9m，钢筋直径18mm。
项目建筑施工现场图片大全
本工程由地下一层商铺，地上2栋33层标准层住宅成。
建筑面积：总计55253.72m2。
建筑总高均为109.5m。
该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。
抗震设防烈度为6度。
剪力墙抗震等级为三级（框架柱为四级）。
本工程为丙类建筑，结构安全等级为二级。
设计使用耐久年限为50年。
建筑耐火等级为一级。
屋面防水等级为Ⅱ级。
轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。
竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。
二、模板工程采用木模施工工艺。
模板进场后，首先对模板涂刷清机油，放置一周后使用。
使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。
配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。
楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。
柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。
外墙上下层接缝处预留模板加固连接件，使其接缝严密。
置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。
步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。
梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。
钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工。
施工现场安全文明施工图片(1)
附件：
施工现场安全文明施工和质量标准图片
一、施工现场安全文明施工图片：
1、茶水厅
2、停车场
3、标准养护室
4、卫生间
5、现场办公室绿化
6、现场消防器材
7、现场砂浆搅拌场集中搅拌
8、加砌块堆放防护棚
9、安全通道口防护棚
10、各楼栋施工管理人员一览表和通信录
11、安全通道马道搭设
12、施工电梯无线呼叫器
13、施工电梯进料平台门上锁
14、楼梯防护
15、电梯井口防护
16、电梯井道内水平防护
17、悬挑架基座及防护
18、预留洞口防护
19施工电梯入口
20、施工现场临时配电箱和灭火器
21、施工电梯和外架里面效果
22、砼输送泵减震台
23、塔吊四周防护和顶部防护棚
24、现场钢管堆场，分类分尺寸堆放
25、现场材料堆场，施工场地整洁
26、施工楼层标识牌及外架里面效果，场地整洁
27、水平防护棚
28、木加工场
29、砼输送泵防护棚
30、危险源动态公示牌和节能审计表
31、施工现场九牌一图
32、班前教育台
二、施工现场质量图片：施工质量坚持所有工序样板先行的原则
1、砌体、抹灰和构造柱等样板
2、屋面工程和烟道样板
3、空调预留洞和窗台板样板
4、楼梯钢筋、模板和砼样板
5、楼面钢筋和砼施工样板
6、柱模支撑木枋改为槽钢
7、主体结构实体几何尺寸检测
8、水电楼面预埋管道预留
9、卫生间砼反坎质量
10、楼面预留洞口质量
11、房间几何尺寸控制线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这是侧石，标准规格为长50厘米宽10厘米高25厘米，实际材料会尺寸不一。
有长方体的也有斜角的，斜角度数为45度。
这是雨水口，一般设置在路边，间距30-40米一个，这里排水管是HDPE波纹管。
这是圆形模板的制作和搭设，圆形模板的回收利用率较低。
这是基坑的换填加固，回填片石后浇灌混凝土。
这是石材板的铺贴，先铺一层水泥砂浆，然后锤实找平，再抹素水泥浆后锤实找平，最后用水平尺校平。
这是烧结多孔砖，规格为240*190*90毫米。
这是满堂脚手架搭设，内外均有剪刀撑，脚手架外围挂设密目安全网。
这是有梁板模板的搭设过程，先搭好满堂脚手架，然后绑扎长2米宽8厘米厚4厘米的方木条，然后在方条钉上梁底模板、侧边模板，然后钉上斜撑加固。
这是梁钢筋的绑扎过程，先用粉笔在钢筋上画出间距标记，然后用方木支撑上下部通长筋，再然后套上箍筋，然后调整方木的位置绑扎好梁两端的箍筋以便形成梁钢筋骨架。
这是混凝土马櫈，作用是支撑钢筋以防被踩弯并保证上下部钢筋间的距离。
这是绑扎好后的梁，箍筋间距为20厘米。
这是主梁与次梁的钢筋绑扎，主梁钢筋在下，次梁钢筋在上。
这是预留模板通道口的最后搭设和铁丝绑扎加固。
这是梁钢筋在柱里面的90度弯钩锚固，向下锚固，长度不少于250厘米。
这是用混凝土块条撑开模板，目的是便于浇筑和保证钢筋保护层厚度。
这是门框处填充墙的砌筑，留置直槎并每隔5皮砖设置一道拉结筋。
这是墙体拉结筋，间距50厘米，长度不少于1米。
这是填充墙的砌筑，1.2米以上需要搭设钢管里脚手架。
这是墙中构造柱，砌筑时留置马牙槎。
这是墙中构造柱的模板搭设，在便于施工一侧流出浇筑口。
这是过梁模板和卡具，也需要流出浇筑口。
这是浇筑构造柱和过梁用的溜槽，简单方便实用。
这是卫生间的混凝土反边模板的搭设，反边的高度在150-200厘米。
这是卫生间反边的混凝土浇筑，需要不时浇水养护。
这是室内施工放样门框的标示。
这是整个楼梯的构成，由梯段、梯梁、梯柱和平台板构成。
这是卫生间的下沉设计，便于安装蹲便器。
这是拆模板用的工具，可以翘、可以凿，还能当拐杖。
