UG NX10.0 新功能介绍
UG NX10.0中文版基础第1章 NX10.0概述
2020/1/20
0中文版1基.1础教N程X10.0 简介
1.1.1NX10.0的特点
（1）NX为企业提供了“无约束设计”，以高效的设计流程帮 助企业开发复杂的产品。灵活的设计工具消除了参数化系统的 各种约束。
（2）NX把“主动数字样机(Active Mockup)”引入到行业中， 使工程师能够了解整个产品的关联关系，从而更高效地工作。
6.部件属性
选择菜单【文件】|【属性】命令，系统弹出【显示部件属性】对话框。
7
UG NX10.0
1.2.4编辑对象操作
2020/1/20
中 编辑对象操作包括撤销、修剪对象、复制对象、
文 粘贴对象、删除对象、选择对象、隐藏对象、变
版 基
换对象和对象显示等操作。
础
教 程
（1）【撤销列表】命令
【撤销列表】命令用来撤销用户上一步或者上几 步的操作。
础 教 程
选择菜单【首选项】|【对象】命令，系统弹出【对象首选项】 对话框，在该对话框中可以进行相关设置。新的设置只对以后创建的
对象有效，对之前创建的对象无效。单击【分析】标签可切换到【分
析】选项卡。
2.选择参数设置
选择参数设置是指设置用户选择对象时的一些相关参数，如光标 半径、选取方法和矩形方式的选取范围等。
程
（2）零件建模应用模块
（3）装配建模应用模块
（4）外观造型设计应用模块
（5）图纸应用模块
2
2020/1/20
UG NX10.0
中 2．CAM模块
文
NX CAM应用模块提供了应用广泛的NC加工编
版 基
程工具，使加工方法有了更多的选择。
础 教
UG NX10.0中文版基础教程第2章 NX10.0建模通用知识
2.显示方式
按钮 。
（2）着色 用各种颜色显示三维模型的表面，共有5种着色模式。 默认情况下单击【着色】按钮 ，更多情况下单击右侧向下 小黑三角标志，弹出着色快捷工具条，从5种模式中选择 一种则可。
14
2017/12/30
UG NX10.0
中 文 版 基 础 教 程
3.改变观察角度
默认情况下单击【视图】工具条中的 图标，更多情况下单击右侧向下小黑三角标 志，弹出观察角度快捷工具条。 当移动鼠标到每个图表上并稍微停留片 刻，则显示其视图名称，从8种标准模式中 选一种即可改变模型的观察角度。
该选项组中提供了5种直接过滤方式，即【 类型过滤器】、【图层过滤器】、【属性过滤器 】、【重置过滤器】和【颜色过滤器】。 （2）设置过滤方式后，即可选择对象，经常使用 的选项方法如下。 直接在【根据名称选择】文本框中输入对象 名，由于对象名一般是系统自动定义的，所以基 本不用该种方法。
8
2017/12/30
选择菜单【格式】【WCS】【动态】命令，或单击【实用工具】工具条 中的【WCS动态】按钮 ，当前工作坐标系变为临时状态。
3
2017/12/30
UG NX10.0
中 文 选择菜单【格式】|【WCS】|【更改XC方向】命令，或单 版 基 击【实用工具】工具条中的【更改WCS XC方向】按钮 ，系统 础 教 弹出【点】对话框。指定一点（不得为ZC轴上的点），则原点 程 与指定点在XC-YC平面的投影点的连线为新的XC轴。
15
2017/12/30
UG NX10.0
中 文 版 基 础 教 程
2.3.2视图布局
NX10.0系统提供了6种预定义的布局，用户可 根据单位的实际情况替换布局中的视图。使用打 开布局或新建布局的方法进行视图布局。视图布 局完成后如果不满意，可以进行修改，通过【替 换视图】来修改。
Siemens-PLM-NX10的新增功能
• 利用工装增强功能，更快速地 模拟制造过程
NX 10提供了航空航天业专用设计命令
同步建模技术 NX 9推出的“二维同步建模技术”具有与突破 性 三 维 几何体 同步 建 模 技 术 相同的自由度 和 速度。不仅如此，在使用NX草图环境时，二维 同步建模技术还能通过简单、直观的“推拉命 令”，以与三维同步建模技术相同的方式运行。 在NX 10里面，由于有了T形联结支持、点在曲 线上约束、偏置约束等功能，二维同步建模技 术的功能更强大。另外，现在更容易在二维草 图中选择想要修改的曲线。有了NX 10的二维 同步建模技术，你就能用更多的方法来改动和 使用来自任何数据源的二维数据。总体而言， 二 维同步 建 模 技 术 的生 产力比 标 准 草图绘 制 技术要高五倍。
仿真建模与结果可视化 更新后的函数和数量表达式与评估系统 有些 仿真 模 型 要求使 用相互依 赖 程 度极 高的载荷 和边界条件（LBC），其中有些LBC直到解算时 才知道。NX 10推出了新的函数和数量表达式 与评 估系 统，不仅简化了这 些相互依 赖 的 L B C 的定义过程，甚至还能在解算时评估表达式。 此外，表达式 还能引用用户定义的专有程 序 （比如热子程序），从而大大降低了管理和使 用难度。
Siemens PLM Software
NX 10新增功能
比以往更好用，更强大
收益 设计 • 利用NX布局设计和NX创意塑
型，轻松完成概念设计
• 通 过 触 摸 界面，随 时随 地使 用NX
• 用航空航天领域专用功能来 提高设计速度
• 在NX里面用Ac tive Workspace来访问 Teamcenter里面的所有信息
用NX来提高设计生产力
NX10.0点在线串上使用教程
NX10.0点在线串上使用教程
UG10.0教程：
作为UG10.0草绘的新增加功能，其定义如下：约束一个顶点或点，使之位于（投影线）曲线串上，下面就跟着9SUG学习点在线串上的使用方法吧；
NX10.0绘图步骤：
1、打开UG10.0软件，并进入到草绘中，找到《点在线串上》指令，如下图：
2、在UG10.0草图中，直接绘制一曲线和点是不能使用点在曲线上的，其命令呈灰色，表示在不可使用状态下，如下图：
3、退出UG10.0草绘，使用建模下拉伸命令，先创建一个三维零件，如下图：
4、绘制完成的三维零件如下图：
5、再来创建草图，选刚绘制的三维零件表面为绘图平面，（当然也可以选基准坐标为绘图平面）如下图：
6、使用投影曲线抽取零件的边线，如下图：
7、任意绘制一个点，如下图：
8、选中刚抽取的曲线与刚绘制的点，可以看到，点在线串上指令已经可以使用，如下图：
9、点绘制在线的顶端，点则约束在线的顶点上；若点在线的中间，则约束在线的中部；如下图：
10、以上就是UG10.0草绘中新功能点在线串上的使用技巧，欢迎学习参考。
NX10.0中镜像零件的几种使用方法
NX10.0中镜像零件的几种使用方法
概述：
UG10.0镜像命令主要应用在对称的三维零件中，对于对称的零件，只需要设计出一侧，然后用镜像功能，可以达到快速地设计出三维零件，本UG图文教程将为你讲解镜像命令的几种用法。
NX10.0绘图步骤：
1、UG10可执行镜像的命令有三个，它们分别是镜像几何体，镜像面、镜像特征，其命令在插入－关联复制下；
2、使用建模中的拉伸命令绘制一个三维截面；
3、对上步绘制的截面进行倒圆角，以便去除零件上的立角；
4、执行镜像几何体指令，选中零件与XZ为镜像平面；
5、确定后，得出的三维零件如下；（说明：镜像几何体是对零件上所有的特征进行镜像）
6、对图中的零件执行布尔运算，然后在一则创建三个小圆柱及一个矩形切槽；
7、如要对矩形切槽执行镜像，需要用到镜像面功能，选中面与镜像平面后，得到结果如下图；（说明：镜像面只能对面进行镜像，而且要镜像的面镜像后还必须位于该实体上）
8、如要对图中的小圆柱进行镜像，需要执行镜像特征功能，选中小圆柱及镜像平面后，得出的结果如下；（说明：因为图上的小圆柱已于大体合并，合并后其为大体上面的小特征，要对其镜像就需用镜像特征）
9、以上就是UG中镜像零件的几种常用方式，欢迎大家学习参考。

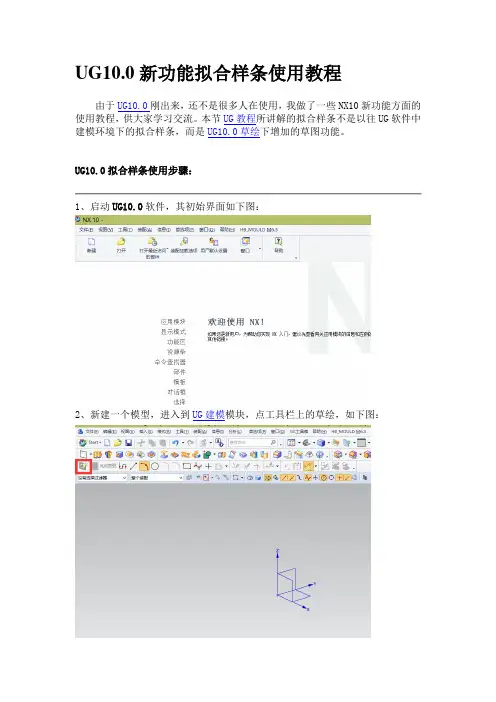

UG10.0草绘新功能-拟合样条使用教程
UG10.0新功能拟合样条使用教程
由于UG10.0刚出来，还不是很多人在使用，我做了一些NX10新功能方面的使用教程，供大家学习交流。
本节UG教程所讲解的拟合样条不是以往UG软件中建模环境下的拟合样条，而是UG10.0草绘下增加的草图功能。
UG10.0拟合样条使用步骤：
1、启动UG10.0软件，其初始界面如下图：
2、新建一个模型，进入到UG建模模块，点工具栏上的草绘，如下图：
3、创建草图所提示的界面所下，需要选择一个绘图平面（X\Y平面）如下图：
4、先在草图绘图工具上找到拟合样条工具，如下图：
5、通过两点拟合一条曲线；先绘制任意两点，然后进入到拟合样条工具中，结果如下图：
6、通过拟合样条，可以选择多个点来创建一条拟合样条曲线，如下图：
7、拟合圆形，在绘图窗口任意创建几个点后，可以任意创意一个圆形，如下图：
8、拟合椭圆的使用方法与圆形一样，只是得到的结果不一样；如下图：
9、拟合样条与艺术样条曲线的区分，艺术样条线不需要先绘制点，而拟合样条是需要先绘制点才能创建曲线。
10、为便于使用拟合样条，可以把其命令启动图标放置到草绘常用工具中，如下图：。
UG NX 10.0数控加工编程实例精讲课件第2章
图2-16余量的设置
2.2
刀具的定义
在加工的过程中，刀具是从工件上切除材料的工具，在创建铣削、 车削和孔加工操作时，必须创建刀具或从刀具库中选取刀具。创建 和选取刀具时，应考虑加工类型、加工表面的形状和加工部位的尺 寸大小等因素。 UG NX 10.0可以使用的刀具种类特别多，功能强大，主要的铣刀 种类有4种，分别为5参数、7参数、10参数、球形铣刀。一般常 用的是参数铣刀，例如最常用的平刀、牛鼻刀、球刀都属于5参数 铣刀。如果不考虑刀柄的过刀检查，常用的铣刀通常只定义直径和 下半径就可以了。
图2-14【创建方法】对话框
图2-15 设置【铣削方法】
2.1 创建工序
创建工序是完成创建刀位轨迹的最后环节，在创建工序 的过程中需要设定操作的【类型】、【工序子类型】、 4个父对象以及相关的控制参数，设定【名称】等，如 图2-16所示。该内容在后面的章节中将详细介绍。
2.2
加工中的共同项
UG NX10.0，提供的各种加工操作中有一些加工操作 的参数是相同的，本节将详细介绍加工中的共同项，这 样可以对UG NX10.0加工过程中的一些概念建立初步 的认识，为后面的学习打下基础。
图2-9 【创建几何体】对话框
图2-10 【工件】对话框
图2-11【部件几何体】对话框
2.1
创建工件对象
毛坯几何体指定将要切削的原始材料的模型，即表示被加工零件毛坯的几何形状。在【工件】对话框的 【几何体】中单击【指定毛坯】后的图标，弹出【毛坯几何体】对话框，选择【类型】下的第3个【包 容块】按钮，系统生成默认毛坯，单击【确定】按钮，如图2-12所示。 打开【工序导航器】的【几何视图】，可以看到刚刚建立的加工坐标系MCS和工件对象，如图2-13所 示。复杂零件加工时需要建立多个坐标系，以便创建不同类型的几何组。
UG NX10.0 新功能介绍
• More freedom to modify 2D data the same way you do with 3D data
3D • Improved handling of notch and cliff blends
• More powerful Replace Face command can be used in more workflows
A complete, fully capable aerospace design solution
• Specific commands for flanges, ribs, shelves and steps • Specifically developed for airframe and aero skin design • Dramatically simplify and accelerate the aerospace design process
• Completely integrated within NX • Experiment and conceptualize ideas while creating high-quality B-surfaces
Unrestricted © Siemens AG 2014 All rights reserved.
Sheet Metal and Flexible Printed Circuit Design
More capability and versatility • Improvements to bend taper increase versatility and improve the workflow • Easier to define gussets in folded and unfolded states • Flange on Contour makes it easier to define features and eliminates the need for workarounds
第1讲NX10.0入门图文教程——软件初识-CADHome
第1讲NX10.0 入门图文教程——软件初识1、进入路径NX10 安装完毕后，在电脑桌面会自动建立一个快捷方式，可以双击，或者在开始程序里，查找安装路径，这个基本操作与其他软件相同，但是唯一不同的是，双击打开软件后，不会自动进入到软件的操作界面，而是下图所示，在此，大家需要在工具栏里，选择相应的操作，比如打开、新建文件等，右侧有一个收缩按钮，为了增加画图空间，可以将这个工具栏收缩起来。
历史里记录了最近一段时间，完成保存过的图形，如果文件被移动或者更改名字后，这个地方就不以缩略图显示。
通常在这里我们只做新建文件和打开文件，另外要强调一下，ug制作的文件，双击打开后，也是到下图这个界面，不会直接进入文件。
2、新建文件NX10 支持汉字路径和汉字名称，这是与之前版本的重大区别，因此在下图中的对话框里，直接修改名称，.prt不能删除，路径直接浏览到相应位置即可，修改好以后，点击确定即可。
3、软件界面新建文件后，我们就进入了软件操作界面，见下图，建议大家不要去修改软件默认的工具栏等，尽量去尝试新的工作环境，这样咱们的操作技能才能具有通用性，不要去定制自己喜欢的工具栏，调整位置等等，这些都对大家的操作通用性有一定的影响。
标题栏里，有一些基本工具，常用的就是保存和撤销（前扯和后撤），重复上一个命令等，直接单击即可。
工具栏里，上面分出了不同的选项卡，每个里面按照分类提供了很多工具，都是点击执行。
状态栏里，主要是一些设置捕捉、过滤器、实体着色等等，是一些辅助，一般情况都是使用默认的。
部件导航器，记录模型建模过程中，应用的命令和先后顺序，可以双击每一个操作，进行回滚修改。
绘图区，软件操作区域，软件和用户交流的窗口。
基准坐标系，软件操作的绝对零点位置和方向。
第2讲NX10.0 入门图文教程——NX中点、线、面特征解读本次课程主要让大家了解在NX建模时，一定要学会观察点、线、面，时刻知道自己要选择什么细节，选择不同的细节时，在绘图区域，光标显示的效果会有所不同，一定要自己观察光标效果，才能明确自己选择的是什么细节，才能相应完成正确的操作。
UG10.0入门教程
第1讲NX10.0 入门图文教程——软件初识1、进入路径NX10 安装完毕后，在电脑桌面会自动建立一个快捷方式，可以双击，或者在开始程序里，查找安装路径，这个基本操作与其他软件相同，但是唯一不同的是，双击打开软件后，不会自动进入到软件的操作界面，而是下图所示，在此，大家需要在工具栏里，选择相应的操作，比如打开、新建文件等，右侧有一个收缩按钮，为了增加画图空间，可以将这个工具栏收缩起来。
历史里记录了最近一段时间，完成保存过的图形，如果文件被移动或者更改名字后，这个地方就不以缩略图显示。
通常在这里我们只做新建文件和打开文件，另外要强调一下，ug制作的文件，双击打开后，也是到下图这个界面，不会直接进入文件。
2、新建文件NX10 支持汉字路径和汉字名称，这是与之前版本的重大区别，因此在下图中的对话框里，直接修改名称，.prt不能删除，路径直接浏览到相应位置即可，修改好以后，点击确定即可。
3、软件界面新建文件后，我们就进入了软件操作界面，见下图，建议大家不要去修改软件默认的工具栏等，尽量去尝试新的工作环境，这样咱们的操作技能才能具有通用性，不要去定制自己喜欢的工具栏，调整位置等等，这些都对大家的操作通用性有一定的影响。
标题栏里，有一些基本工具，常用的就是保存和撤销（前扯和后撤），重复上一个命令等，直接单击即可。
工具栏里，上面分出了不同的选项卡，每个里面按照分类提供了很多工具，都是点击执行。
状态栏里，主要是一些设置捕捉、过滤器、实体着色等等，是一些辅助，一般情况都是使用默认的。
部件导航器，记录模型建模过程中，应用的命令和先后顺序，可以双击每一个操作，进行回滚修改。
绘图区，软件操作区域，软件和用户交流的窗口。
基准坐标系，软件操作的绝对零点位置和方向。
第2讲NX10.0 入门图文教程——NX中点、线、面特征解读本次课程主要让大家了解在NX建模时，一定要学会观察点、线、面，时刻知道自己要选择什么细节，选择不同的细节时，在绘图区域，光标显示的效果会有所不同，一定要自己观察光标效果，才能明确自己选择的是什么细节，才能相应完成正确的操作。
UG NX 10.0机械设计教程(高校本科教材)_PPT教案 第1章 软件的工作界面与基本设置
1.1 UG NX 10.0功能概述
1．基本环境 基本环境模块提供了一个交互环境，它允许打开已有的
部件文件、创建新的部件文件、保存部件文件、创建工程 图、屏幕布局、选择模块、导入和导出不同类型的文件以 及其他一般功能。该环境还提供强化的视图显示操作、屏 幕布局和层功能、工作坐标系操控、对象信息和分析以及 访问联机帮助。基本环境模块是执行其他交互应用模块的 先决条件，是用户打开UG NX 10.0进入的第一个应用模块。 在UG NX 10.0中，通过选择 下拉菜单中的 命令，便可以 在任何时候从其他应用模块回到基本环境。 2．零件建模
底部工具条按钮区
1.4.3 工具条及菜单的定制
进入UG NX 10.0系统后，在建模环境下选择下拉菜单 命 令，系统弹出“定制”对话框（图1.4.7），可对用户界面进 行定制。
图1.4.7 “命令”选项卡
1.4.4 角色设置
角色指的是一个专用的UG NX工作界面配置，不同的角色 中的界面主题、图标大小和菜单位置等设置可能都相同。根据 不同使用者的需求，系统提供了几种常用的角色配置，如图 1.4.14所示。本书中的所有案例都是在“CAM高级功能”角色 中制作，建议读者在学习时使用该角色配置，设置方法如下。
7．用户界面样式编辑器 用户界面样式编辑器是一种可视化的开发工具 。
8．编程语言 分为图形交互编程（GRIP） 、NX Open C和
C++ API编程
9．质量控制
VALISYS和DMIS。 10．机械布管
利用该模块可对UG NX装配体进行管路布线。
11．钣金 该模块提供了基于参数、特征方式的钣金零件建
零件建模分为：实体建模、特征建模、自由形状建模、 钣金特征建模、用户自定义特征等。
UG NX10.0技术大全
1.6.3 文件的 打开
1.6.6 导 入与导出 文件
1UG NX 10.0基础入 门 1.6 UG NX 10.0的文件 操作
1.6.7 使用中文文件名和文件 路径
1UG NX 10.0基础 入门
1.7 UG NX 10.0的 常用工具介绍
https:///
B
3.7.3 创建其余特 征
C
3零件设计（高级）
3.7 UG NX 10.0零件设计一般过程
3零件设计（高级）
3.8 UG NX 10.0部件导航器
3.8.1 概 述
3.8.2 部 件导航器
面板
3.8.3 部 件导航器
的操作
3.9.1 对象属 性设置
3.9.4 对 象的隐藏 与显示
3零件设计（高级）
3.1.1 布尔求 和运算
3.1.3 布尔求 交运算
3.1.2 布尔求 差运算
3.1.4 布尔出 错消息
3零件设计（高级）
3.3 拉伸
3.3.1 概述
1
3.3.2 创建 拉伸特征
2
3零件设计（高级）
3.4 旋转
3.4.1 概述
1
3.4.2 创建 旋转特征
2
3.7.1 概述
A
3.7.2 创建基础特 征
2.3.4 相交
2.3.5 投影
2.3 二维草图的绘制（高级）
2.4.1 操
A
纵草图
2.4.4 修
D
剪草图
2草图设计
2.4 二维草图的编辑
2.4.2 删
B
除草图
2.4.5 延
E
伸草图
2.4.3 复
UGNX10.0建模基础和综合实力讲解
1．直线 直线的绘制可通过如图2-86所示的3个工具按钮进行绘制。
绘制直线(一)
2.6.2 曲线的操作
曲线的操作是指对已创建的曲线进行偏置、桥接、投影、合并、 镜像等操作，以快速创建较复杂的曲线。
1．偏置曲线
1
2 选择曲线
3
偏置曲线
4
原曲线
2．投影曲线
3．桥接曲线
2 主曲线
【例2-12】 修剪片体 1) 打开附带光盘文件。 2) 选择菜单“插入”→“修剪”→“修剪片体”命令，打开“修剪
片体”对话框。选择曲面为目标体，选择圆为边界对象，在“投 影方向”下拉列表中选择“垂直于面”选项，单击“确定”按钮， 完成修剪。操作步骤如图2-136所示。
3
4 5
2 边界对象
1 目标体
形状，通常利用几个简单的参数便可以创建。
2.2.4 成型特征 成型特征必须在现有模型的基础上来创建，包括创建 孔、凸台、键槽等。下面分别介绍几种常用的成型特 征的方法。 【例2-2】 创建孔特征 为如图2-37所示的定模板创建安装导套用的沉孔。
图 2-37
4 选择孔的放置面 1
2 3
7
图2-38
实体：指封闭的边和面的集合。 片体：一般是指一个或多个不封闭的表面。 体：实体和片体总称，一般是指创建的三维模型。 面：边围成的区域。 引导线：用来定义扫描路径的曲线。 目标体：是指需要与其他实体运算的实体。 工具体：是指用来修剪目标体的实体。
2.2.2 基准特征
1．基准轴 基准轴是一条可供其他特征参考的
3．扫掠
扫掠是将一个截面图形沿引导线扫描来创造实体特征，其中的 导引线可以是直线、圆弧、样条曲线等。
选择菜单栏中的“插入”→“设计特征”→“扫掠”命令， 弹出“扫掠”对话框。建立扫掠特征的操作步骤如图2-47所示， 分别选取圆和样条曲线为截面曲线和引导曲线，单击“确定”按 钮，生成扫掠特征(操作文件见附带光盘 ch02/ch02_02/saolue.prt)。
UG NX 10.0模具设计教程第1章
4
1
2 选择实体 5 3
图1－37
6) 设置图层的可见性，其操 作过程如图1-38所示。选 择菜单栏中的“格式”→
1
“图层设置”命令后，弹
出 “图层设置”对话框。 在图层过滤器列表框中勾 选图层5和6后，使刚才处 于隐藏图层的草图和基准 轴可见。单击“关闭”按 钮退出对话框。
2
图1－38
1.5 坐标系的操作
创建如图1-48所示的实体模型。应用的主要命令有拉伸、基准平 面、修剪体、移动坐标系。
图1－48
操作步骤 1．新建文件
选择菜单栏中的“文件”→“新建”命令，新建一个名称为model1.prt的
模型零件，单位为毫米。 2．进入建模环境 选择“标准”工具栏中的“开始”→“建模”命令，进入建模模块（Ctrl +M）。 3．创建长方体特征 操作过程如图1-50所示。
工作坐标系的所有操作都在如图1-39所示的WCS菜单中。
图1－39
原点 选择菜单栏中的“格 式”→“WCS”→“原点”命令，
弹出如图1-40所示的 “点”对话
框。在该对话框的“类型”下拉 列表中列出了“点”的捕捉方式，
指定一个点后，工作坐标系原点
就会移到该点上。移动后，坐标 系的各坐标轴与移动前坐标系的 各坐标轴相互平行。
选择“格式”→“WCS”→“定
的“对象的CSYS”选项，将当
前坐标系移动到产品体的中心。
图1－46
例：模具坐标系的设置
1）打开附带光盘的ch01/eg/eg_04/keti.prt文件，其操作步骤如图1-47 所示。 2）定向模具坐标系。
3）旋转模具坐标系。
1 3 4 2 选择此面 5
UG10.0入门教程
第1讲NX10.0 入门图文教程——软件初识1、进入路径NX10 安装完毕后，在电脑桌面会自动建立一个快捷方式，可以双击，或者在开始程序里，查找安装路径，这个基本操作与其他软件相同，但是唯一不同的是，双击打开软件后，不会自动进入到软件的操作界面，而是下图所示，在此，大家需要在工具栏里，选择相应的操作，比如打开、新建文件等，右侧有一个收缩按钮，为了增加画图空间，可以将这个工具栏收缩起来。
历史里记录了最近一段时间，完成保存过的图形，如果文件被移动或者更改名字后，这个地方就不以缩略图显示。
通常在这里我们只做新建文件和打开文件，另外要强调一下，ug制作的文件，双击打开后，也是到下图这个界面，不会直接进入文件。
2、新建文件NX10 支持汉字路径和汉字名称，这是与之前版本的重大区别，因此在下图中的对话框里，直接修改名称，.prt不能删除，路径直接浏览到相应位置即可，修改好以后，点击确定即可。
3、软件界面新建文件后，我们就进入了软件操作界面，见下图，建议大家不要去修改软件默认的工具栏等，尽量去尝试新的工作环境，这样咱们的操作技能才能具有通用性，不要去定制自己喜欢的工具栏，调整位置等等，这些都对大家的操作通用性有一定的影响。
标题栏里，有一些基本工具，常用的就是保存和撤销（前扯和后撤），重复上一个命令等，直接单击即可。
工具栏里，上面分出了不同的选项卡，每个里面按照分类提供了很多工具，都是点击执行。
状态栏里，主要是一些设置捕捉、过滤器、实体着色等等，是一些辅助，一般情况都是使用默认的。
部件导航器，记录模型建模过程中，应用的命令和先后顺序，可以双击每一个操作，进行回滚修改。
绘图区，软件操作区域，软件和用户交流的窗口。
基准坐标系，软件操作的绝对零点位置和方向。
第2讲NX10.0 入门图文教程——NX中点、线、面特征解读本次课程主要让大家了解在NX建模时，一定要学会观察点、线、面，时刻知道自己要选择什么细节，选择不同的细节时，在绘图区域，光标显示的效果会有所不同，一定要自己观察光标效果，才能明确自己选择的是什么细节，才能相应完成正确的操作。
最新版UGNX所有的新功能集合在加工，仿真，后处理等方面
最新版UGNX所有的新功能集合在加⼯，仿真，后处理等⽅⾯最新版的NX for manufacturing 为各种应⽤引⼊了新的和增强的功能，例如模具和模具制造，⽣产加⼯和多轴铣削。
同时，集成的增材制造功能可帮助您设计，准备和打印使⽤传统技术⽆法制造的突破性产品。
⼀、模具加⼯NX CAM软件的最新功能将帮助您以极⾼的速度加⼯更⾼质量的模具，从⽽显着缩短加⼯时间。
⾼速⾃适应铣削增强功能⾃适应铣削已经实现了许多增强功能，这是NX CAM中⾼速粗加⼯的⾼级操作。
⾃下⽽上切削是⼀种静⽌铣削型粗加⼯，其中铣削从底部到顶部进⾏。
它确保在锥形和异形壁上保持⼀致且均匀分布的库存。
此功能对于铣削3D零件形状（如模具插件和型腔）⾮常有⽤。
最⼩切割深度允许您指定与⼯件啮合的最⼩槽长度，以便创建更好的铣削过程，从⽽减少颤振并减少⼑具磨损。
如果在⼯具和⼯件之间存在更多接触点，则铣削过程更稳定，因此在加⼯较硬材料时设置较⾼的最⼩切削深度是有利的。
Pillar Cutting是⼀种创新的⽅法，可以解决⾼速切割策略的常见问题，可以留下⼀个⼩的未切割⽀柱。
如果使⽤传统⽅法加⼯⽀柱，它可以开始弯曲⽽不是切割，从⽽使加⼯硬化。
这会增加⼯具磨损并损坏⼯具。
更糟糕的是，剩下的⽀柱会被撕掉，在机加⼯零件上留下⼩空腔。
NXCAM软件将⾃动识别⽀柱，您可以选择最佳切割策略来移除⽀柱，例如螺旋⼑具路径。
通过使⽤这种新功能，您可以延长⼑具寿命并改善整体加⼯过程。
⼆：使⽤指导曲线完成引导曲线是⼀种新的修整操作，其中图案由⼀组或两组曲线或引导曲线驱动。
控制切割模式的两种主要⽅法是：变形 - 在两条曲线之间均匀插值模式恒定偏移 - 通过以恒定的步距偏移引导来创建切割通道⽣成的切割通道是光滑的，它们遵循⾃然的⼏何形状，从⽽产⽣出⾊的表⾯光洁度，⽆需额外的返⼯。
三：螺旋和螺旋精加⼯NX CAM软件中的新精加⼯⽅法旨在为特定类型的切割区域⽣成优化的⼑具路径。
逐步踩踏的螺旋⼑具路径是⼀种完美的切削策略，可以加⼯陡峭壁⾯的⾼质量零件。
NX10.0中镜像零件的几种使用方法
NX10.0中镜像零件的几种使用方法
NX10.0中镜像零件的几种使用方法
概述：
UG10.0镜像命令主要应用在对称的三维零件中，对于对称的零件，只需要设计出一侧，然后用镜像功能，可以达到快速地设计出三维零件，本UG图文教程将为你讲解镜像命令的几种用法。
NX10.0绘图步骤：
1、UG10可执行镜像的命令有三个，它们分别是镜像几何体，镜像面、镜像特征，其命令在插入－关联复制下；
2、使用建模中的拉伸命令绘制一个三维截面；
3、对上步绘制的截面进行倒圆角，以便去除零件上的立角；
4、执行镜像几何体指令，选中零件与XZ为镜像平面；
5、确定后，得出的三维零件如下；（说明：镜像几何体是对零件上所有的特征进行镜像）
6、对图中的零件执行布尔运算，然后在一则创建三个小圆柱及一个矩形切槽；
7、如要对矩形切槽执行镜像，需要用到镜像面功能，选中面与镜像平面后，得到结果如下图；（说明：镜像面只能对面进行镜像，而且要镜像的面镜像后还必须位于该实体上）
8、如要对图中的小圆柱进行镜像，需要执行镜像特征功能，选中小圆柱及镜像平面后，得出的结果如下；（说明：因为图上的小圆柱已于大体合并，合并后其为大体上面的小特征，要对其镜像就需用镜像特征）
9、以上就是UG中镜像零件的几种常用方式，欢迎大家学习参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Unrestricted © Siemens AG 2014 All rights reserved.
Page 9 20XX-XX-XX Siemens PLM Software
Optimize 2D Geometry
Take advantage of imported 2D data • “Cleans up” 2D imported 2D data • Removes duplicate lines, extra points, and other unnecessary geometry • Moves all geometry onto a plane
Unrestricted © Siemens AG 2014 All rights reserved.
Page 3 20XX-XX-XX Siemens PLM Software
NX Layout
Explore concepts in 2D and transfer to 3D • A new, easy to use 2D conceptual design solution for NX • Fully integrated into NX Drafting • Leverages a familiar drawing environment • Takes advantage of essential 2D capabilities • Easily explore concepts in 2D, iterate and transfer to 3D
• Intuitive and familiar touch interface • Encourages collaborative design reviews
Unrestricted © Siemens AG 2014 All rights reserved.
Page 6 20XX-XX-XX Siemens PLM Software
• Flattening and Convert to Sheet Metal are more versatile and capable than ever
• Flexible Printed Circuit Design application has several new capabilities that save time
Unrestricted © Siemens AG 2014 All rights reserved.
Page 15 20XX-XX-XX Siemens PLM Software
Data Reuse
Save time be reusing proven designs • Fast access to high-value content with efficient libraries and searching tools
• Easily structure feature history in Part Modules
• Faster editing of collaborative models
Unrestricted © Siemens AG 2014 All rights reserved.
Page 14 20XX-XX-XX Siemens PLM Software
User Interface
Usability and Flexibility
• Take advantage of dual monitors to have more working space
• Find commands more easily with enhancement to the ribbon bar interface
• Supports common workflows from machinery, aerospace, high tech and automotive powertrain
Unrestricted © Siemens 4 20XX-XX-XX Siemens PLM Software
• More freedom to modify 2D data the same way you do with 3D data
3D • Improved handling of notch and cliff blends
• More powerful Replace Face command can be used in more workflows
Page 5 20XX-XX-XX Siemens PLM Software
Touch-based interface
Use NX anywhere • A quicker, more intuitive way to interact with NX
• Access the full design capability of NX wherever you are
• Use 3D offset curves in parametric workflows to create highquality shapes
• Create high-quality surfaces in complex areas with Blend Corner and Fill Surface
• Completely integrated within NX • Experiment and conceptualize ideas while creating high-quality B-surfaces
Unrestricted © Siemens AG 2014 All rights reserved.
Unrestricted © Siemens AG 2014 All rights reserved.
Page 13 20XX-XX-XX Siemens PLM Software
Modular Design
Reduced design time through collaborative design
A complete, fully capable aerospace design solution
• Specific commands for flanges, ribs, shelves and steps • Specifically developed for airframe and aero skin design • Dramatically simplify and accelerate the aerospace design process
Sheet Metal and Flexible Printed Circuit Design
More capability and versatility • Improvements to bend taper increase versatility and improve the workflow • Easier to define gussets in folded and unfolded states • Flange on Contour makes it easier to define features and eliminates the need for workarounds
• Reduce rework
Unrestricted © Siemens AG 2014 All rights reserved.
Page 10 20XX-XX-XX Siemens PLM Software
Face Snapshot
A powerful tool for diagnosing parametric models • Shows the previous state of a model • Saves time by enabling you to find any problem areas quickly and easily
What’s New In NX 10
October 2014
Restricted © Siemens AG 2014 All rights reserved.
Smarter decisions, better products.
NX 10 for Design
Unrestricted © Siemens AG 2014 All rights reserved.
NX Realize Shape
Intelligent models start at the concept stage • A complete set of tools for subdivision modeling
• No expert knowledge needed, easily and intuitively create shapes
Unrestricted © Siemens AG 2014 All rights reserved.
Page 8 20XX-XX-XX Siemens PLM Software
Synchronous Technology
Continuing to improve our groundbreaking technology 2D • More ways to constrain and add intelligence
Smarter decisions, better products.
NX 10 for Design - Topics
• NX Layout • NX Realize Shape • User interface • Part Modeling • Aerospace-specific functionality • Synchronous Technology • Parametric modeling • Modular design • Sheet metal and printed circuit design • Data reuse • Drafting and PMI • Active Workspace in NX
