电源线的各种颜色代表
电线中红黄绿蓝各代表什么线
电线中红黄绿蓝各代表什么线?五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。
国家标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。
火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B 相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于2 20V ;零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V,就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
如果火线和零线一旦碰起来，由于两者之间的电压等于2 20伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化（就是平常说的短路。
室外的配电线路，零线和火线一般都采用同一种颜色，但你只需记住，水平排列的，靠近房屋一侧的那条是零线；垂直排列的，最下面的那条是零线就可以了。
室内：目前，我们使用的电源插座大多是单相三线插座或单相二线插座。
单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线。
原因是：为减少发生触电时所产生的危害性，因为电流从左手流经大地的途径是危险的，这个途径流经心脏的电流最大。
凡外壳是金属的家用电器都采用的是单相三线制电源插头。
三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。
下面是零线和火线，插头上通常都有标识，“L'（标志字母为"L"Live Wire），代表火线，“N'（标志字母为"N"Naught wire）,代表零线。
电线颜色
1、三相五线制：包括交流电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。
三相五线制标准导线颜色为：A线黄色、B线蓝色（绿色）、C线红色、N线褐色，PE线黄绿色或黑色。
2、民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。
进户线一般采用单相三线制，即三个相线中的一相加中性线（作零线）、地线。
220V交流电的相线（就是火线）用红色或棕色，因为这两种颜色是热色。
零线用兰色或绿色.，.接地线用黑色或黄绿色相间的.。
一般最常用的是相线红色,零线兰色,接地黑色、黄绿色。
3、直流电源线：红色表示正极,黑色是负极。
红绿黄为火线蓝色的是零线黄绿双色的是接地线也有用黑色的当接地线当然在有些三相用电设备不需要零线的也用蓝色当接地线使用如果是220V的单项电一般只要区分出颜色就可以建议用红色的当火线蓝色的当零线双色当接地来使用这样看着方便一目了然
3个火线黄、绿、红，地线一般是黄绿花线，N一般为灰色
两线是一般红线为火线或电源线，零线貌似比较多样，黄、绿、灰
一般进口的开关编码器，红或棕为电源高电位，蓝为电源低电位，黑色和白色是信号线。
主机电源线颜色和定义
主机电源不同电源线颜色的说明：红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
电脑电源输出线颜色的含义与功率的分配电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线部连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：+5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
在传统上CPU、内存、板卡的供电也都由＋5vDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致十5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上。
目前主板特别是P4、Athlon64等新式主板对于+5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么＋5VDC的输出电流会直接影响你电脑的超频性能。
黄色线：+12VDC输出，用于驱动驱动器马达、冷却风扇，或通过主板的总线槽来驱动其他板卡。
在最新的P4系统中，由于p4处理器能源的需求很大，电源专门增加了一个4PIN的插头提供+12V电压给主板，经主板变换后提供给CPU和其他电路而不再使用＋5VDC，所以p4结构的电源＋12V输出较大。
P4结构的电源也称为A TXI2V，而AMD的Athlon64系统也继承了这种设计。
如果你的电脑拥有大量的驱动器或有一个高频P4 CPU，那么有强大的＋12VDC输出是必要的。
橙色线：+3.3VDC输出，这是随着A TX电源增加的输出。
以前电源供应的最低电压为＋5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始Inter公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下。
n l 火线 零线 颜色
n l 火线零线颜色
火线用红色表示，英文简写L（LINE）线；零线用蓝色表示，N（NEUTRAL）线；黄绿相间（俗称花线）表示地线（E 线）。
电源插座大多是单相三线插座或单相二线插座。
单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线。
凡外壳是金属的家用电器都采用的是单相三线制电源插头。
三个插头呈正三角形排列，其中上面最长最粗的铜制插头就是地线。
地线下面两个分别是火线（标志字母为"L"Live Wire）、零线（标志字母为"N"Neutral wire），插头正面面对着自己本人时顺序是左零右火。
火线和零线的区别在于它们对地的电压不同：火线对地电压为220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
火线和零线区分方法：
1、用颜色区分：在动力电缆中黄色绿色红色分别代表A相B相C相（三相火线）蓝色代表零线，黄绿双色代表接地线。
2、用电笔区分：火线用电笔测试时氖管会发光，而零线则不会。
3、用电压表区分：不同相线（即火线）之间的电压为线电压380V，相线（火线）与零线（或良好的接地体）之间的电压为相电压220V，零线与良好的接地体的电压为0V。
电源线不同颜色的含义及他们与电压之间对应的关系
电源线不同颜色的含义及他们与电压之间对应的关系1、黄色电源线黄色电源线是电源线中数量较多的一种，它输出+12V电压。
由于加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。
+12V电压供电出现故障时，通常会造成以下故障：（1）+12V供电的电压输出不正常，常会造成硬盘、光驱、软盘的读盘性能不稳定。
（2）+12V电压偏低，通常会造成光驱盘故障；硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用硬盘；PCI-E显卡无法正常工作；CPU无法正常工作，造成死机故障。
2、红色电源线红色电源线输出+5V电压，红色电源线的数量与黄色电源线的数量相当。
+5V供电电压主要是为CPU、PCI、AGP、ISA等集成电路提供电压，是电脑中主要的工作电源。
由于+5V供电主要为CPU等主要设备供电，因此他的供电稳定性直接关系着电脑性能的稳定性。
3橙色电源线橙色电源线输出+3.3V电压，+3.3V电压是ATX电源专门设置的一个电压，主要为内存提供电源。
最新的24针电源接口中，特别加强了+3.3V供电电压。
该电压要求严格，输出稳定，纹波系数要小，输出电流要在20A以上。
如果+3.3V供电电压出问题，会直接引起内存供电电路故障，导致内存工作不稳定，甚至出现死机或无法启动的故障。
4、紫色电源线紫色电源线输出电压为+5V，为+5VSB待机电源，即ATX电源通过电源主板接口的第9针向主板提供电压为+5V,电流为720mA的供电电源，这个供电电压主要用于网络唤醒和开机电路及USB接口电路。
如果紫色电路供电出现问题，将出现无法开机的故障。
5、蓝色电源线蓝色电源线输出-12V供电电压。
-12V供电电压主要为串口提逻辑判断电平，所需要的电流不大，一般在1A以下，即使电压偏差过大，也不会造成电路故障。
目前的主板设计上几乎已经不使用这个输出，而是通过对+12VDVC的转换获得需要的电流。
电源线的颜色与电压对应情况
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花桂林伟创绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么？它们与电压间的对应关系如何呢？黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重桂林伟创，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
霍尔颜色七根线对应关系
霍尔颜色七根线对应关系全文共四篇示例，供读者参考第一篇示例：霍尔颜色七根线对应关系，是一种用于快速检测和识别电线颜色的方法。
在电工工作中，经常需要识别和连接各种颜色的电线，这个方法可以帮助电工们更加高效地完成这项工作。
霍尔颜色七根线对应关系是指通过七种颜色的霍尔线进行电线颜色的识别和连接。
在电线连接过程中，通常使用七根不同颜色的电线，这七根电线分别为红、黑、蓝、绿、白、棕、黄。
我们可以通过这些颜色来识别和连接不同的电线。
首先是红色电线，红色电线通常用于连接正极，是正极线。
而黑色电线通常用于连接负极，是负极线。
蓝色电线通常是中性线，用于连接电器设备的中性端。
在实际操作中，电工需要根据实际情况进行电线的连接。
在连接电线时，需要注意以下几点：要根据设备的接线图来正确连接电线。
接线图是电器设备的重要参考资料，可以帮助电工正确连接电线。
要注意电线的防护措施。
在连接电线时，要确保电线连接牢固，避免电线松动或接触不良。
要定期检查电线的连接情况。
定期检查电线的连接情况可以及时发现问题并进行处理，保证电器设备的正常运行。
霍尔颜色七根线对应关系是电工工作中非常重要的知识之一，掌握了这种方法可以帮助电工们准确快速地连接电线，保证电器设备的正常运行。
希望电工们在工作中能够加强对霍尔颜色七根线对应关系的理解和应用，提高工作效率和安全性，为电气设备的正常运行做出贡献。
第二篇示例：霍尔颜色七根线对应关系，是指在电缆或者线束中使用不同颜色的导线来实现不同功能的一种设计标准。
这种标准的使用可以让维修和安装工作更加方便快捷，同时也减少了操作人员的错误操作。
在电气设备制造和安装领域，霍尔颜色七根线对应关系被广泛应用，成为了一种通用的规范。
霍尔颜色七根线对应关系通常采用一组七种不同颜色的导线，每种颜色代表不同的功能或信号。
虽然不同的制造商可能会有一些差异，但通常情况下，七个颜色的定义是相对固定的。
我们需要了解一下这七种颜色分别是什么。
din标准的三相线的颜色
din标准的三相线的颜色
DIN 标准是德国国家标准制定机构制定的一套电气和电子设备的标准。
根据DIN 标准，三相电源的线缆颜色的标准如下：
1. 相线：红色（R）或褐色（BR）。
在一些特定的场合，也可能使用其他颜色来代表相线。
2. 中性线：蓝色（B）。
3. 接地线：黄绿色（GN/Y）。
需要注意的是，这只是DIN 标准中的一种常见标准，实际应用中也可能根据不同国家或地区的标准有所差异。
因此，在实际使用中，最好根据当地的电气规范和标准来确定正确的线缆颜色使用。
此外，为了确保安全，强烈推荐寻求专业电工的帮助来进行电气线路的安装和维护工作。
电气工作涉及高电压和高电流，如果不正确进行可能存在安全隐患。
ATX电源线颜色定义
ATX电源线颜色定义：黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V 的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V 这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
ln线颜色定义
LN线颜色定义1. 什么是LN线？LN线是一种在电气工程中常用的线缆，用于将电力信号传输到不同的设备和系统中。
它是一种低噪声线缆，能够提供可靠的信号传输和抗干扰能力，广泛应用于各种领域，包括通信、电力、计算机网络等。
2. LN线的颜色定义LN线的颜色定义是根据国际标准和行业规范制定的，旨在标识不同类型的信号和功能。
以下是一些常见的LN线颜色定义：•黑色：一般用于交流电源线，表示负极或地线。
•红色：一般用于交流电源线，表示正极或相线。
•蓝色：一般用于直流电源线，表示负极或地线。
•黄色：一般用于直流电源线，表示正极或相线。
•绿色：一般用于接地线，表示安全接地。
•白色：一般用于中性线，表示电源的中性导体。
•橙色：一般用于通信线，表示数据传输线。
•紫色：一般用于通信线，表示电话线或其他特定用途线缆。
需要注意的是，LN线的颜色定义可能会因不同国家或地区的标准而有所不同。
在使用LN线时，应根据当地的规范和要求选择适当的颜色。
3. LN线颜色的重要性LN线颜色的定义对于电气工程非常重要，它能够帮助工程师和技术人员快速识别和区分不同类型的线缆和信号，从而减少错误连接和故障发生的可能性。
此外，LN 线颜色的一致性也有助于维护和维修工作的进行，提高工作效率和安全性。
4. LN线颜色的注意事项在使用LN线时，需要注意以下几点：•颜色标识应与线缆的实际功能一致，不得混淆或错误连接。
•颜色标识应清晰可见，不得模糊或磨损。
•LN线的颜色标识应符合当地的标准和规范要求，以确保安全可靠的信号传输。
5. LN线颜色的扩展应用除了上述常见的LN线颜色定义之外，还可以根据具体需求和特殊应用进行扩展。
例如，在数据中心或网络设备中，可以使用不同颜色的LN线来标识不同类型的网络连接，如红色表示服务器之间的连接，蓝色表示服务器与交换机之间的连接，黄色表示交换机与路由器之间的连接等。
这种扩展应用可以提高系统的可管理性和维护性。
6. 总结LN线颜色定义是电气工程中的重要规范，它能够帮助人们识别和区分不同类型的线缆和信号，提高工作效率和安全性。
电源线颜色代表什么
电源线颜色代表什么定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑，那么，这些不同的颜色分别代表着什么?接下来就跟着店铺一起去看看电源线颜色代表含义吧。
电源线颜色代表含义黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
电源线的颜色
电源线的颜色
根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志如下：
1、黑色——装置和设备的内部布线；
2、棕色——直流电路的正极；
3、红色——交流三相电路的第三相；
——半导体三极管的集电极；
——半导体二极管、整流二极管、晶闸管的阴极；
4、黄色——交流三相电路的第一相
——半导体三极管的基极；
——晶闸管和双向晶闸管的门极；
5、绿色——交流三相电路的第二相；
6、蓝色——直流电路的负极；
——半导体三极管的发射极；
——半导体二极管、整流二极管、晶闸管的阳极；
7、淡蓝色——交流三相电路的零线或中性线；
——直流电路的接地中间线；
8、白色——双向晶闸管的主电极；
——无指定用色的半导体电路；
9、黄绿双色——安全用的接地线；
10、红、黑色并行——用双芯导线或双根绞线连接的交流电路。
[原创]电脑电源输出线颜色的含义与功率的分配
![[原创]电脑电源输出线颜色的含义与功率的分配](https://img.taocdn.com/s3/m/13dc7df09a89680203d8ce2f0066f5335a81670d.png)
电脑电源输出线颜色的含义与功率的分配电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线部连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：+5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
在传统上CPU、内存、板卡的供电也都由＋5vDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致十5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上。
目前主板特别是P4、Athlon64等新式主板对于+5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么＋5VDC的输出电流会直接影响你电脑的超频性能。
黄色线：+12VDC输出，用于驱动驱动器马达、冷却风扇，或通过主板的总线槽来驱动其他板卡。
在最新的P4系统中，由于p4处理器能源的需求很大，电源专门增加了一个4PIN的插头提供+12V电压给主板，经主板变换后提供给CPU和其他电路而不再使用＋5VDC，所以p4结构的电源＋12V输出较大。
P4结构的电源也称为ATXI2V，而AMD 的Athlon64系统也继承了这种设计。
如果你的电脑拥有大量的驱动器或有一个高频P4 CPU，那么有强大的＋12VDC输出是必要的。
橙色线：+3.3VDC输出，这是随着ATX电源增加的输出。
以前电源供应的最低电压为＋5V，提供给主板、CPU、内存、各种板卡等，从PII 时代开始Inter公司为了降低能耗，把CPU、内存等的电压降到了3.3V 以下。
为了减少主板产生的热量和节省能源，现在的电源直接提供3．3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。
电源线的颜色与电压对应情况
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花桂林伟创绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色别离代表着什么？它们与电压间的对应关系如何呢？黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成份，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重桂林伟创，硬盘的逻辑坏道增加，常常出现坏道，系统容易死机，无法正常利用。
偏高时，光驱的转速太高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，若是+12V供电欠缺直接会影响PCI-E显卡性能，而且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都利用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本增强了+5V的供电能力，增强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重增强了+3.3V 供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高级次的主板为了安全都采用大功率场管控制内存的电源供给，不过也会因为内存插反而把这个管子烧毁。
利用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
电脑电源输出线颜色的含义与功率的分配
插电即开机的原因
经常有人问——为什么我的电脑只要一插电就会开机，其实问题就是出在上面介绍的＋5V Stand-By上。以前的PSII、AT电源均采用机械式开关来开机关机，从ATX开始不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。由于+5VStand-by是一个单独的电源电路，只要有输入电压，+5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。然而最早的ATX1.O版只要求+5VSB达到0.1A,这样经常会由于“插插座”这样的动作导致的电流被误当作开机信号而被触发，所以Intel公司在ATX2.01版提出＋5VSB不低于0.72A基本上解决了这个问题。
红色线：+5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。在传统上CPU、内存、板卡的供电也都由＋5vDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致十5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上。目前主板特别是P4、Athlon64等新式主板对于+5VDC的要求越来越小。但如果你的机器是老式的单电源接口主板，那么＋5VDC的输出电流会直接影响你电脑的超频性能。
橙色线：+3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为＋5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始Inter公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下。为了减少主板产生的热量和节省能源，现在的电源直接提供3．3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的+3.3VDC有利于内存、显卡等设备的稳定与超频。
计算机电源线色简介以及电源分配
计算机电源线色简介以及电源分配.txt27信念的力量在于即使身处逆境，亦能帮助你鼓起前进的船帆；信念的魅力在于即使遇到险运，亦能召唤你鼓起生活的勇气；信念的伟大在于即使遭遇不幸，亦能促使你保持崇高的心灵。
计算机电源线色简介以及电源分配 2011-05-24 16:45:18| 分类：默认分类 | 标签：5v 12v 电源线输出主板 |字号大中小订阅橙色3.0V红色5V黑色接地黄色+12v紫色5VSB棕色P.G（信号）兰色-12V白色-5V绿色 PS-ON红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线电源线颜色的特定含义(电脑电源输出线颜色的含义与功率的分配)其实，只要用点心机看一看资料，就会发现其实有些问题真的不是很复杂很难。
按照 Intel 所定义的电源规范，所有电源厂商（正规厂家）使用的线材需统一规范，各电源线颜色与用途如以下所示：颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色 PS－ON 开机信号线（当其与地线短接会启动电源）灰色 Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色 -12V 老式串行口（现在很少用到）白色 -5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
电脑电源线颜色分别代表什么
电脑电源线颜色分别代表什么
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）
白色：代表-5V电源线（软驱锁相式数据分离电路）
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令）
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压，可以直接相对黑线接个开关作为测试用，也可以看成是开机时的开机键）
黑色：系统电路的地线。

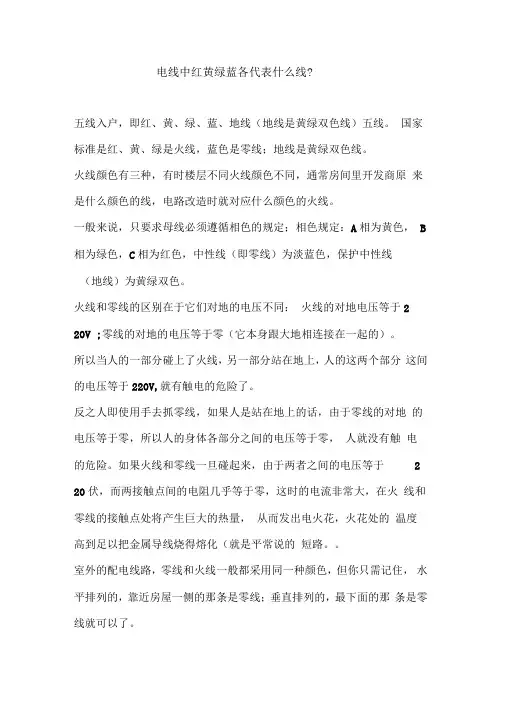

电线中红黄绿蓝各代表什么线
电线中红黄绿蓝各代表什么线？五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。
国家标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。
火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于2 20V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
如果火线和零线一旦碰起来，由于两者之间的电压等于2 20伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化（就是平常说的“短路”）。
室外的配电线路，零线和火线一般都采用同一种颜色，但你只需记住，水平排列的，靠近房屋一侧的那条是零线；垂直排列的，最下面的那条是零线就可以了。

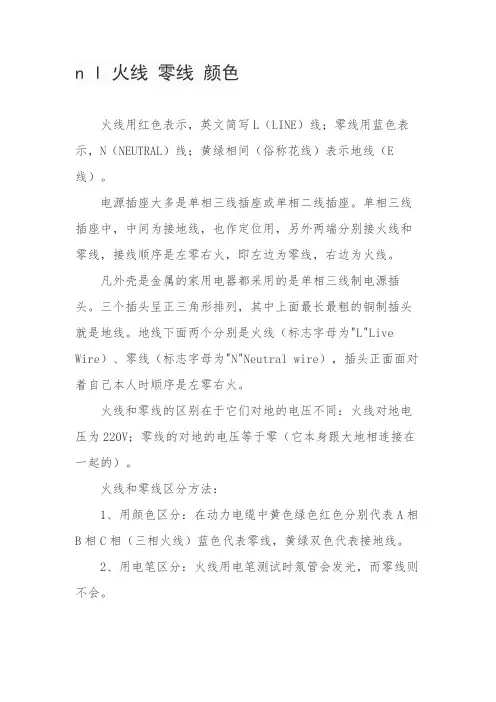

室内：目前，我们使用的电源插座大多是单相三线插座或单相二线插座。
单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线。
原因是：为减少发生触电时所产生的危害性，因为电流从左手流经大地的途径是危险的，这个途径流经心脏的电流最大。
凡外壳是金属的家用电器都采用的是单相三线制电源插头。
三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。
下面是零线和火线，插头上通常都有标识，“L”（标志字母为"L"Live Wire），代表火线，“N”（标志字母为"N"Naught wire），代表零线。
3分钟了解电源线颜色标准和功能
3分钟了解电源线颜色标准和功能我们常看到三芯插头线中看到三根电线的颜色各不相，那这三根线各线的功能是什么呢？美标线与国标线是不是相同呢对于三根芯线L极：是接火线。
常用芯线颜色：黑色或茶色（有的企业里叫啡色，棕色），美规日规常用这两种颜色，欧规用茶色（啡色，棕色）N极：接零线。
常用芯线颜色：白色，红色，浅蓝色。
美规日规常用这三种颜色，欧规用浅蓝色E极：接地线。
常用芯线颜色：绿色或绿间黄色（有的企业里叫黄间绿或者绿黄色，黄绿色），美规日规欧规都常用这两种颜色，很多企业里用的是绿间黄色。
我们在购买电源线、电缆时常常可以清析的看到电源线、电缆上印有RVVP、RVV等一些英文字母开头的一窜字母，很多人都弄为清他们的意思。
其实他们分别表各电源线、电缆的型号和用途，下面我们为大家说明一下几个常用的电线电缆的表示方法的用途。
各种线缆的功能RVV：（227IEC52/53）聚氯乙烯绝缘软电缆（截面积：0.56.0芯线数124）用途：电源线，信号线，家用电器、小型电动工具、仪表及动力照明等。
此规格线只要符合国标则价格相差不大，但市场上不乏有用杂质铜、线径不够、短米数、直放（芯线铜丝不绞或芯线不绞，这样抗拉本领大大削减，电阻增大）来充数的情况。
衍生型号：RVVS：此型号芯线的绞距加密，一般用于广播系统。
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V224芯。
重要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。
用途：仪器、仪表、对讲、监控、掌控安装。
RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电源线，RVS也可用于广播线或代替RVV线。
RVB在要求不高的情况下可以代替金银线。
RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，貌似等同于国标SYWV系列。
重要质量指标：铜芯线径，绝缘厚度，编织材料（市场上多为铝镁丝编织，质量好应当用镀锡铜），编织密度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源线的各种颜色代表
对于台式电脑，PC电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么?它们与电压间的对应关系如何呢？
橙色：+3.3V
这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V 供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
黄色：+12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。
需要注意的是：+12v的电源线有一些变体。
例如黄黑线、黄白线等都是+12v。
由于某些电源有多组+12V输出，为了加以区别而采用变体。
红色：+5V
+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
紫色：+5VSB(+5V待机电源)
ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
蓝色：-12V
-12V的电压为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
白色：-5V
目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
绿色：P-ON(电源开关端)
通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时，主电源为关;如果信号电平为低于1.8V时，主电源为开。
使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。
现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。
因此大家需要仔细观察电源一瞬间的启动。
灰色：P-OK(电源信号线)
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用;如果P-OK 的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
认清电源输出导线所对应的电压输出，我们就能更清晰地认识电源的输出规格，这在选购电源和排除电源故障时是非常有用的。
