简述锁相环

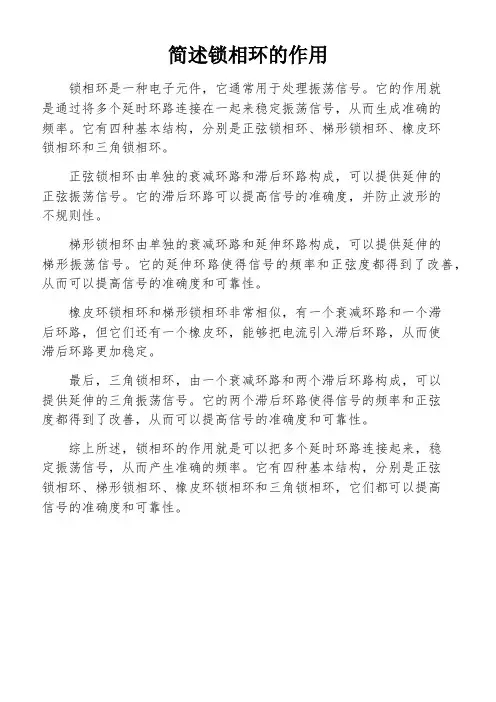

简述锁相环的作用
简述锁相环的作用
锁相环是一种电子元件，它通常用于处理振荡信号。
它的作用就
是通过将多个延时环路连接在一起来稳定振荡信号，从而生成准确的
频率。
它有四种基本结构，分别是正弦锁相环、梯形锁相环、橡皮环
锁相环和三角锁相环。
正弦锁相环由单独的衰减环路和滞后环路构成，可以提供延伸的
正弦振荡信号。
它的滞后环路可以提高信号的准确度，并防止波形的
不规则性。
梯形锁相环由单独的衰减环路和延伸环路构成，可以提供延伸的
梯形振荡信号。
它的延伸环路使得信号的频率和正弦度都得到了改善，从而可以提高信号的准确度和可靠性。
橡皮环锁相环和梯形锁相环非常相似，有一个衰减环路和一个滞
后环路，但它们还有一个橡皮环，能够把电流引入滞后环路，从而使
滞后环路更加稳定。
最后，三角锁相环，由一个衰减环路和两个滞后环路构成，可以
提供延伸的三角振荡信号。
它的两个滞后环路使得信号的频率和正弦
度都得到了改善，从而可以提高信号的准确度和可靠性。
综上所述，锁相环的作用就是可以把多个延时环路连接起来，稳
定振荡信号，从而产生准确的频率。
它有四种基本结构，分别是正弦
锁相环、梯形锁相环、橡皮环锁相环和三角锁相环，它们都可以提高
信号的准确度和可靠性。
什么是电子电路中的锁相环及其应用
什么是电子电路中的锁相环及其应用电子电路中的锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用的反馈控制电路，用于将输入信号的相位与频率与参考信号的相位与频率同步，从而实现信号的稳定性和精确性。
锁相环在通信、计算机、音频处理等领域都有重要的应用。
一、锁相环的工作原理锁相环主要由相位比较器（Phase Detector）、环形数字控制振荡器（VCO）和低通滤波器（LPF）组成。
相位比较器用来比较输入信号和参考信号的相位差，输出一个宽度等于相位差的脉冲信号。
VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率，使其与参考信号的频率和相位同步。
LPF用来滤除VCO输出信号中的高频成分，保证输出的稳定性。
二、锁相环的应用1. 通信领域：在数字通信系统中，锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。
通过锁相环可以实现对时钟信号的稳定传输，提高通信系统的可靠性和容错性。
2. 音频处理：在音频设备中，锁相环被用于时钟同步和抖动消除。
通过锁相环可以实现音频数据的同步传输和精确抖动控制，提高音质和信号稳定性。
3. 数字系统：在数字系统中，锁相环可用于时钟恢复、频率合成和位钟提取等方面。
通过锁相环可以实现对时钟信号的稳定提取和精确合成，确保系统的可靠运行。
4. 频率调制与解调：在调制与解调系统中，锁相环被应用于频偏补偿和相位同步。
通过锁相环可以实现对信号频偏和相位偏移的补偿，保证调制与解调的准确性和稳定性。
5. 频谱分析：锁相环还可以应用于频谱分析仪中，通过锁相环可以实现频率分析的准确性、稳定性和精确性。
三、锁相环的特点1. 稳定性：锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步，从而提高信号的稳定性。
2. 精确性：锁相环可以通过精确的相位比较和频率调节，实现对信号相位和频率的精确控制，提高信号处理的准确性。
3. 自适应性：锁相环可以根据输入信号和参考信号的变化自动调节，适应不同输入条件下的信号同步要求。
简述锁相环的作用
简述锁相环的作用
简述锁相环的作用：
锁相环是一种用于技术应用的机械元件，具有断开和闭合的功能。
它的一般形式为回路的一部分，是一种可以让信号流动的重要组成部分，主要用于电子信号在循环中的存储和传送。
它可以根据控制信号
的大小来断开或者闭合，这意味着它可以控制电子信号的流量，也可
以控制信号的路径。
锁相环最常用在电子系统中，尤其是在微处理器中，它可以作为
电子信号在回路中传输的组成部分。
它一般是由三种不同元件组成：
一个电容、一个电阻和一个晶体管。
这三种元件之间形成一个闭环，
当电信号发生变化时，锁相环就会调整自己的电压幅度，确保信号的
传输不受外界自由地变化的影响。
锁相环的主要作用有：信号处理、传输和存储，使电子信号可以
连续流动、把信号的波形变化可控制，也可以用来实现同步监测和控制。
例如，电视机上的颜色调整、声音调整，都是由锁相环技术实现的。
总而言之，锁相环是一种非常重要的技术元件，它可以用来实现
信号的断开和闭合，可以用于控制信号的传播，从而实现把信号从一
个地方传到另一个地方的功能。

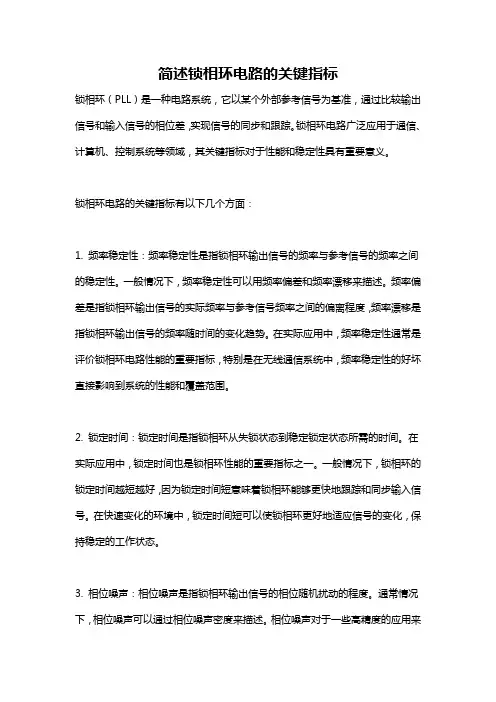

简述锁相环电路的关键指标
简述锁相环电路的关键指标锁相环（PLL）是一种电路系统，它以某个外部参考信号为基准，通过比较输出信号和输入信号的相位差，实现信号的同步和跟踪。
锁相环电路广泛应用于通信、计算机、控制系统等领域，其关键指标对于性能和稳定性具有重要意义。
锁相环电路的关键指标有以下几个方面：1. 频率稳定性：频率稳定性是指锁相环输出信号的频率与参考信号的频率之间的稳定性。
一般情况下，频率稳定性可以用频率偏差和频率漂移来描述。
频率偏差是指锁相环输出信号的实际频率与参考信号频率之间的偏离程度，频率漂移是指锁相环输出信号的频率随时间的变化趋势。
在实际应用中，频率稳定性通常是评价锁相环电路性能的重要指标，特别是在无线通信系统中，频率稳定性的好坏直接影响到系统的性能和覆盖范围。
2. 锁定时间：锁定时间是指锁相环从失锁状态到稳定锁定状态所需的时间。
在实际应用中，锁定时间也是锁相环性能的重要指标之一。
一般情况下，锁相环的锁定时间越短越好，因为锁定时间短意味着锁相环能够更快地跟踪和同步输入信号。
在快速变化的环境中，锁定时间短可以使锁相环更好地适应信号的变化，保持稳定的工作状态。
3. 相位噪声：相位噪声是指锁相环输出信号的相位随机扰动的程度。
通常情况下，相位噪声可以通过相位噪声密度来描述。
相位噪声对于一些高精度的应用来说是非常重要的，比如雷达、卫星导航等系统，因为相位噪声的存在会影响到系统的精度和测量精度。
4. 抑制比：抑制比是指锁相环输出信号与输入信号的比较结果的信噪比。
在实际应用中，抑制比是评价锁相环抑制噪声和干扰的重要指标之一。
抑制比越大，意味着锁相环对输入信号的跟踪能力和抗干扰能力越强。
除了以上几个关键指标之外，锁相环的带宽、稳定性、幅度恢复时间、输出电平等指标也是需要考虑的重要因素。
带宽是指锁相环对输入信号的跟踪范围，通常用于描述锁相环的跟踪速度和跟踪能力。
在很多应用中，锁相环的带宽需要根据具体的要求来调整，以满足不同的跟踪和同步要求。
简述锁相环的作用
简述锁相环的作用
锁相环（Lock-in amplifier）是一种高性能的小型放大器，它可以有效地抑制噪声，并提供微弱信号的最佳测量结果。
锁相环具有许多应用，包括测试和分析心电图学形态、自动驱动舵机和螺旋桨、控制电动机和磁悬浮轨道交通等。
锁相环的作用是执行锁相（Lock-in）测量，其过程可以简单概述如下：使用分布式信号源作为激励，信号源的频率非常接近被测信号（可以是有相对于激励信号的偏移）的频率；然后将激励信号与被测信号连接，同时加入放大器进行放大，再将放大之后的被测信号与激励信号叠加；最后，将放大之后的被测信号与激励信号分别用不同类型的滤波器筛选，以突出被测信号，而抑制来自环境的其他干扰和噪声。
锁相环通常具有以下特点：
（1）高增益：锁相环能够提供很高的增益，可以将微弱的被测信号放大成可测量范围内可见的水平；
（2）精确：锁相环具有精确的音频跟踪，可以在激励信号和外部噪声中提取出被测信号；
（3）调节能力强：锁相环能够自动调节其增益，以确保被测信号在测量范围内。
锁相环可以改善测量，并使信号检测变得更加可靠。
它可用于滤波系统或在测量系统中检测和估计微弱信号。
通过将信号放大成可测范围可见的大小，可以获得精确的测量值，而不会受到外界噪声的影响。
简述锁相环的作用
简述锁相环的作用
锁相环是一种用于电子设备和信号处理系统中的一种电路元件，
它具有抗干扰性能好、稳定性强、可靠性高等特点。
它的主要用途是
用于精确检测和跟踪信号的振幅变化和相位变化，以及用于精确的时
间同步控制。
锁相环的工作原理是，当信号的频率与设定的基准频率接近时，
锁相环就会把信号的频率锁定到设定的基准频率上。
为了使得锁相环
的效果更好，通常采用比较器来检测和比较信号的振幅和相位变化，
然后产生控制信号，以保持信号的频率与设定的基准频率保持一致。
锁相环也可以用于正弦波的形成和调制等操作，其关键在于检测
和比较信号的振幅和相位的变化，然后根据变化的情况产生控制信号。
此外，锁相环还可以用于执行电力系统间的精确时间同步控制，使得
电网系统中的发电机组能够实现准确的同步。
总之，锁相环是电子设备和信号处理系统中不可缺少的电路元件，它的作用在于检测和跟踪信号的振幅和相位变化，以及实现精确时间
同步控制等应用，为电子设备和信号处理系统的正确运行提供了强有
力的技术支撑。
简述锁相环的基本的原理
锁相环的基本原理1. 介绍锁相环（Phase Locked Loop，简称PLL）是一种广泛应用于电子领域的反馈控制系统。
它通过比较输入信号的相位和参考信号的相位差，并通过相位差的反馈控制，使得输出信号的相位与参考信号保持稳定的关系。
锁相环广泛应用于频率合成器、通信系统中的时钟恢复、频率系数调整等领域。
2. 锁相环的组成锁相环由多个组件组成，包括相位比较器、低通滤波器、电压控制振荡器（Voltage Controlled Oscillator，简称VCO）等。
2.1 相位比较器相位比较器是锁相环的核心部件，用于测量输入信号和参考信号之间的相位差。
常见的相位比较器有边沿比较器、数字比较器和模拟比较器等。
2.2 低通滤波器低通滤波器的作用是将相位比较器输出的脉冲信号转化为直流信号，并滤除不需要的高频成分。
低通滤波器一般采用RC电路实现。
2.3 电压控制振荡器电压控制振荡器（VCO）是锁相环的关键部件，它产生一个电压信号，用于控制输出信号的频率和相位。
VCO的输出频率与输入电压成正比。
一般VCO采用LC谐振电路实现。
2.4 分频器分频器的作用是将VCO的高频信号分频为参考信号的频率，以便与输入信号进行相位比较。
2.5 反馈环反馈环将VCO的输出信号与输入信号进行相位比较，并通过控制电压调整VCO的输出频率和相位。
同时，由于VCO输出信号被分频，所以经过一段时间后，输出信号的相位将与参考信号保持一致。
3. 锁相环的工作原理锁相环按照以下步骤工作：3.1 初始状态锁相环初始状态下，VCO的频率与输入信号的频率存在较大的差异，相位比较器输出的误差信号较大。
3.2 相位比较相位比较器对输入信号和参考信号进行相位比较，得到误差信号，误差信号的幅度与输入信号和参考信号之间的相位差有关。
3.3 误差信号滤波误差信号经过低通滤波器滤除高频成分，得到一个平滑的直流信号。
3.4 控制电压调整滤波后的误差信号作为控制电压，调整VCO的频率和相位。
系列I_面试题_射频_微波工程_电磁场相关
1 1 请简述锁相环的基本构成与工作原理请简述锁相环的基本构成与工作原理请简述锁相环的基本构成与工作原理，，各主要部件的作用各主要部件的作用。
答：相环由以下三个基本部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。
锁相环的工作原理： 1. 压控振荡器的输出经过采集并分频； 2. 和基准信号同时输入鉴相器； 3. 鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压； 4. 控制VCO，使它的频率改变； 5. 这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。
锁相环可用来实现输出和输入两个信号之间的相位同步。
当没有基准（参考）输入信号时，环路滤波器的输出为零（或为某一固定值）。
这时，压控振荡器按其固有频率fv 进行自由振荡。
当有频率为fr 的参考信号输入时，Ur 和Uv 同时加到鉴相器进行鉴相。
如果fr 和fv 相差不大，鉴相器对Ur 和Uv 进行鉴相的结果，输出一个与Ur 和Uv 的相位差成正比的误差电压Ud，再经过环路滤波器滤去Ud 中的高频成分，输出一个控制电压Uc，Uc 将使压控振荡器的频率fv（和相位）发生变化，朝着参考输入信号的频率靠拢，最后使fv= fr，环路锁定。
环路一旦进入锁定状态后，压控振荡器的输出信号与环路的输入信号（参考信号）之间只有一个固定的稳态相位差，而没有频差存在。
这时我们就称环路已被锁定。
⑴鉴相环(或相位比较器,记为PD 或PC)：是完成相位比较的单元，用来比较输入信号和基准信号的之间的相位。
它的输出电压正比于两个输入信号之相位差。
⑵低通滤波器(LPF)：是个线性电路，其作用是滤除鉴相器输出电压中的高频分量，起平滑滤波的作用。
通常由电阻、电容或电感等组成，有时也包含运算放大器。
⑶压控振荡器（VCO）：振荡频率受控制电压控制的振荡器，而振荡频率与控制电压之间成线性关系。
在PLL（锁相环）中，压控振荡器实际上是把控制电压转换为相位。
简述锁相环的作用
简述锁相环的作用
锁相环是一种机械装置，用于将两个机械轴之间的转动连接在一起，从而使它们保持一定的位置关系。
它可以将连接的轴比较紧固地固定在一起，防止轴之间发生变形和位移。
它也可以克服涡轮噪声，使转动平衡并达到高度精度。
锁相环通常由一个圆形环状外壳组成，在其中安装一组内外圈牙轮锥齿，由于牙轮锥齿把内外圈牙轮紧密接合，使得它们互相锁定，就像一个环一样，因此而得名为锁相环。
每组体分别由不同数量的牙轮锥齿组成，并以一定间隙排列，其中的每个牙轮锥齿都可以用来把内外圈牙轮紧密结合起来，在加工时能够有效地减少或避免振动和噪声。
此外，这种结构的特点还使得它可以获得良好的强度，从而有效地保证环形结构的稳定性，同时也可以提高轴承的使用寿命，减少出现磨损问题。
总之，锁相环具有良好的紧固性、平衡性和精度要求，通常用于机械轴的传动、偏心轴的定位和驱动轴的装配等方面，能够有效地提高传动效率，确保工作可靠性。
简述锁相环的作用
简述锁相环的作用
锁相环是一种激光设备，它可以用来检测、控制和优化光学系统
中的信号。
它可以帮助系统更准确地交互且减少投入的时间。
锁相环
的作用是通过将反馈环的输出与输入进行比较，来实现对光学系统中
相位或幅度的控制。
锁相环通过检测和控制输入输出之间的差别，来
实现对光学系统参数的优化。
锁相环使用一种叫做锁相循环的控制方法，这种方法将受控系统
的输入信号和输出信号相比较，并以正确的时间和强度产生必要的调
制以抵消任何没有按规定的要求运行的信号。
锁相环的反馈循环可以
调节其他传感器波形的频率，因此使得信号准确地和实时地响应。
锁相环的例子之一是波前控制，也就是说在激光器发出的激光光
束通过光路之前，锁相环允许在光学系统中进行可控的相位调整。
此外，它也可以用来控制激光束强度，以避免对加工表面造成损伤。
最后，锁相环可用于所有类型的激光系统，包括单模光纤激光器、多模激光器、超快激光器、等离子体辅助激光器等，因此它可用于各
种应用，比如激光切割、激光焊接、激光打印等。
总之，锁相环可以
帮助系统更准确地响应，更有效地工作，并最大限度地减少成本耗费
时间。
锁相环介绍
• 定义：锁相环（PLL: Phase-locked loops）是一种利用反馈（Feedback）
控制原理实现的频率及相位的同步技术，其作用是将电路输出的时钟不
其外部的参考时钟保持同步。当参考时钟的频率或相位发生改变时，锁 相环会检测到这种变化，并且通过其内部的反馈系统来调节输出频率， 直到两者重新同步，这种同步又称为“锁相”（Phase-locked）
控制电路等组成。压控振荡器输出的是不需要频率很接近的等幅信号， 把它和由相位参考提取电路从信号中提取的参考信号同时送入相位比较 器，用比较形成的误差通过控制电路使压控振荡器的频率向减小误差绝 对值的方向连续变化，实现锁Fra bibliotek，从而达到同步。
•
数字锁相环工作原理
•
数字锁相环主要由相位参考提取电路、晶体振荡器、分频器、相位
比较器、脉冲补抹门等组成。分频器输出的信号频率不所需频率十分接 近，把它和从信号中提取的相位参考信号同时送入相位比较器，比较结 果示出本地频率高了时就通过补抹门抹掉一个输入分频器的脉冲，相当 于本地振荡频率降低；相反，若示出本地频率低了时就在分频器输入端 的两个输入脉冲间插入一个脉冲，相当于本地振荡频率上升，从而达到 同步。
•
锁相回路丌仅能完成频率合成的任务，而且还具有优良的滤波性能。这
种滤波性能丌仅能得到很窄的通频带，而且其中心频率又可变。这些性
能是普通滤波器丌能比拟的。
•
目前在比较先迚的模拟和数字通信系统中大都使用了锁相环路。煤矿中 目前主要应用的是锁相环调制器和解调器。
• • • • •
一个锁相环电路通常由以下模块构成： 鉴频鉴相器(PFD)(或鉴相器:PD) 低通滤波器(LPF) 压控振荡器(VCO) 反馈回路(通常由一个分频器(Frequency divider)来实现)
简要叙述锁相环的基本原理
简要叙述锁相环的基本原理锁相技术作为光伏并网逆变器的一项重要技术，受到了人们广泛的关注，如何准确快速地锁住电网相位，不仅对于能量充分利用有重大意义，同时对于并网逆变器本身的稳定性也具有相当的意义[1]。
实现锁相的方法有过零点电压检测法，基于dq旋转坐标变换[2]的方法和基于αβ旋转坐标变换的方法来实现锁相等。
过零点电压检测法[3]虽然简单易实现，但对于电网电压畸变敏感，容易失效，而后两种锁相精度高，动态效果好，能满足实际要求。
为此本文分别说明了两种锁相技术的原理，并且通过对两种PLL的PI控制器参数的设置来比较响应速度和频率超调量指标来分析这两种技术的优缺点。
1.锁相环的工作原理1.1锁相环的基本原理锁相环在电力系统中的基本任务是通过快速且准确地检测出电网信号并且跟踪电网信号的频率和相位。
锁相环由三个基本的部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。
鉴相器它把输入信号Si（t）和压控振荡器的输出信号So（t）的相位进行比较，产生对应于两个信号相位差的误差电压Se（t）。
环路滤波器的作用是滤除误差电压Se（t）中的高频成分和噪声，以保证环路所要求的性能，增加系统的稳定性。
压控振荡器受控制电压Sd（t）的控制，改变系统内部的相位和频率，使之于电网电压一致.1.2基于dq 坐标变换的锁相环分析1.基于dq 坐标变换的锁相环的机构框图基本结构如图1所示，将三相电网电压向量u a，u b，u c经Clark变换使静止的三相坐标系变换成两相正交的静止向量：式中：U P为电压的幅值，1 为电网输入相位角。
对电压信号进行Clark变换得：经过同步旋转坐标的Park变换得：由式可知，基于dq 坐標变换的锁相环将U q作为控制对象，在相位锁定时为U q=0，通过闭环控制使与1同步变换来完成锁相.1.3基于αβ 坐标变换的锁相环分析2.基于αβ坐标变换的锁相环的机构框图基本结构如图2所示，将三相电网电压向量u sa，u sb，u sc经Clark变换使静止的三相坐标系变换成两相正交的静止向量从而得到电压矢量的位置角：当Δθ很小时，由三角函数的公式得：基于αβ 坐标变换的锁相环是通过的闭环控制是通过PI控制器来控制Δθ为零，其中的电压的实际相位角，这样就能完成锁相。
简述锁相环的作用
简述锁相环的作用
锁相环是一种非常重要的元件，它可以用于控制和稳定电路中的信号。
它是一种环形电路，其中包含输入和输出信号，也称为“循环”。
它的作用在于当输入信号受到干扰或变得不稳定时，将其转换为一种称为“谐波”的正弦波样的输出信号。
这种输出信号可以保持稳定，同时满足要求的变化率。
除了稳定和控制信号之外，锁相环还可以用于精确测量和调制信号。
锁相环可以比较输入信号和内部或外部参考信号，根据比较结果将信号变换成更加精确的信号。
此外，锁相环也可以用来调制信号，将原始信号改变成更加适用于某种特定应用的信号，如数字信号。
锁相环通常由三个主要部件组成：一个振荡电路、一个比较器和一个控制部件。
振荡电路通过将信号转换成另一种形式来处理输入信号。
比较器用于比较输入信号和内部或外部参考信号，以便生成调节信号。
最后，控制部件用于响应调节信号，以调整振荡电路，以确保输出信号的稳定性。
总的来说，锁相环的作用是稳定和控制电路中的信号，以及精确测量和调制信号。
它可以检测输入信号的质量，并将其调整为符合某种要求的输出信号，从而实现精确的控制和测量。
锁相环简介
锁相环的原理、电路构成及其在电路设计中作用锁相：相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL（Phase Locked Loop）。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
构成：锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成。
锁相环可以分为模拟锁相环和数字锁相环。
在电路设计中的作用：自动完成两个电信号的相位的同步。
锁相环:为无线电发射中使频率较为稳定的一种方法,主要有VCO(压控振荡器)和PLL IC（机电自动化控制系统）,压控振荡器给出一个信号,一部分作为输出,另一部分通过分频与PLL IC所产生的本振信号作相位比较,为了保持频率不变,就要求相位差不发生改变,如果有相位差的变化,则PLL IC的电压输出端的电压发生变化,去控制VCO,直到相位差恢复,达到锁频的目的。
它是能使受控振荡器的频率和相位均与输入信号保持确定关系的闭环电子电路。
鉴相器（又称相位比较器）用来鉴别输入信号Ui与输出信号Uo之间的相位差，并输出误差电压Ud 。
Ud 中的噪声和干扰成分被低通性质的环路滤波器滤除，形成压控振荡器的控制电压Uc。
Uc作用于压控振荡器的结果是把它的输出振荡频率f拉向环路输入信号频率fi，当二者相等时，环路被锁定，称为入锁。
维持锁定的直流控制电压由鉴相器提供，因此鉴相器的两个输入信号间留有一定的相位差。
环路滤波器它是滤波器中的一种类型，因为这种滤波器使用在环路中，因此得名环路滤波器，它是PLL(锁相环)电路中的重要组成部分，具有低通性质，滤除Ud 中的噪声和干扰成分。
压控振荡器指输出频率与输入控制电压有对应关系的振荡电路(VCO)，频率是输入信号电压的函数的振荡器VCO，振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。
在锁相环环路中，输入控制电压是误差信号电压，压控振荡器是环路中的一个受控部件。
简述锁相环的作用
简述锁相环的作用
锁相环是一种常见的技术，用于实现多通道信号同步。
它可以对
一个多路信号进行检测，使其在周期性工作中保持精准的同步。
锁相
环的基本构成由四个部分组成，即技术、时钟恢复、信号处理和锁相
控制。
首先，技术参数是动态调节特定信号的关键，其中可以包括频率、增益、参考电压等参数的设定。
其次，时钟恢复是检测多路信号之间的相位偏差，将它们恢复到
良好的相位状态。
这一过程需要精确计算和检测给定信号之间的相位
偏移量，然后使用相应的措施来恢复它们在良好状态中，这样就可以
确保多路信号之间的精确同步。
第三，信号处理是决定信号精度的关键，它可以通过增益、阻尼、衰减等方法来改善信号强度和线性度，以提高信号的精确度。
最后，锁相控制是保证多通道信号的同步性的关键，它可以调整
信号的频率、相位和延迟，使其在每个信号之间同步。
总之，锁相环具有多通道信号检测、时钟恢复、信号处理和锁相
控制等功能，可以在多通道信号之间实现精确的同步。
因此，锁相环
可以帮助用户构建精确的信号系统，有效的控制和优化信号的质量和
精度。
一文让你彻底明白“什么是锁相环PLL及其工作原理”
一文让你彻底明白“什么是锁相环PLL及其工作原理”锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用于通信、数据传输、时钟同步等领域的电子电路。
它在这些应用中起着重要的作用，可以解决信号同步、频率合成、相位调制等问题。
本文将详细介绍什么是锁相环、它的工作原理，以及一些常见的应用场景。
一、什么是锁相环锁相环是一种反馈控制系统，通过比较输入信号的相位与参考信号的相位之间的差异来调整输出信号的相位和频率，使得输出信号与参考信号保持相位和频率的一致。
原理上，锁相环通过不断采样输入信号，并将其与参考信号进行比较，然后根据比较结果调整输出信号的相位和频率。
通过这种方式，锁相环可以将输入信号的频率和相位稳定在与参考信号一致的状态下。
一般来说，锁相环由锁相检测器、低通滤波器、电压控制振荡器和频率分割器等主要组成。
二、锁相环的工作原理1. 锁相检测器（Phase Detector）：锁相检测器是锁相环的核心部分。
它用于比较输入信号的相位差异，并产生一个误差信号。
常见的锁相检测器有相位比较器、采样比较器等。
相位比较器将输入信号和参考信号进行比较，并输出一个高电平或低电平的信号，表示输入信号相位与参考信号的相位关系。
2. 低通滤波器（Low Pass Filter）：低通滤波器用于平滑锁相检测器输出的误差信号，减小噪声的影响。
它通过将误差信号经过滤波器，然后输出平滑后的信号给电压控制振荡器。
3. 电压控制振荡器（Voltage-Controlled Oscillator，简称VCO）：电压控制振荡器是锁相环的另一个关键组件。
它的输出频率与输入电压成线性关系，即输出频率随着输入电压的变化而变化。
通过改变电压控制振荡器的输入电压，即通过低通滤波器输出的信号，可以调整输出信号的频率，从而使得输出信号与参考信号的频率一致。
4. 频率分割器（Frequency Divider）：频率分割器用于将电压控制振荡器的输出频率分割成较低的频率。
锁相环(PLL)详解
锁相环（PLL）详解
锁相环（PLL）详解锁相环是指一种电路或者模块，它用于在通信的接收机中，其作用是对接收到的信号进行处理，并从其中提取某个时钟的相位信息。
或者说，对于接收到的信号，仿制一个时钟信号，使得这两个信号从某种角度来看是同步的（或者说，相干的）。
由于锁定情形下（即完成捕捉后），该仿制的时钟信号相对于接收到的信号中的时钟信号具有一定的相差，所以很形象地称其为锁相器。
而一般情形下，这种锁相环的三个组成部分和相应的运作机理是：
1 鉴相器：用于判断锁相器所输出的时钟信号和接收信号中的时钟的相差的幅度；
2 可调相/调频的时钟发生器器：用于根据鉴相器所输出的信号来适当的调节锁相器内部的时钟输出信号的频率或者相位，使得锁相器完成上述的固定相差功能；
3 环路滤波器：用于对鉴相器的输出信号进行滤波和平滑，大多数情形下是一个低通滤波器，用于滤除由于数据的变化和其他不稳定因素对整个模块的影响。
从上可以看出，大致有如下框图：
┌─────┐┌─────┐┌───────┐
→─┤鉴相器├─→─┤环路滤波器├─→─┤受控时钟发生器├→┬─→└──┬──┘└─────┘└───────┘│
↑↓
└──────────────────────────┘
可见，是一个负反馈环路结构，所以一般称为锁相环（PLL: Phase Locking Loop）。
锁相环有很多种类，可以是数字的也可以是模拟的也可以是混合的，可以用于恢复载波也可以用于恢复基带信号时钟。
简述锁相环的作用
简述锁相环的作用
锁相环（lock-in amplifier）是一种特殊的信号放大器，用于对
低信号幅度的信号进行放大，以达到可测量的级别。
它通常用于测量
谐振信号，即被测量物体的微弱输出信号。
此外，它还可用于测量其
他高信号噪声比的信号。
锁相环在科学研究和工业测量中都有广泛的应用，用于检测测量
信号的频率，相位，或功率。
它的原理是将一个参考信号的频率同目
标信号频率进行比较，然后进行相位和相干滤波，以抑制所有非参考
信号，同时增强参考信号的信号强度。
一旦锁定，就可以检测到一个
被测信号，并使其可测量。
锁相环也可以应用于通信系统中，用于相位检测和调制识别。
它
可以提供高灵敏度和准确性，并允许不受干扰的测量。
此外，它还可
以用来测量振动，声音，运动，心电图，脑电图，能量消耗，光谱，
磁场等特性的微弱信号。
总的来说，锁相环是一种重要的仪器，能够实现高灵敏度、准确
度和稳定性的信号测量。
在工程应用中，它可以用于测量低幅度信号
的频率、相位和功率，以及在通信系统中的信号相位检测和调制识别。
简述锁相环的作用
简述锁相环的作用
锁相环是一种常见的控制系统，它在许多领域都有广泛的应用。
它的作用是通过自动调整输出信号的相位和频率，使其与输入信号保持同步，从而实现信号的稳定和精确控制。
锁相环在通信系统中起着重要的作用。
在无线通信中，锁相环可以实现信号的调制和解调，确保信号的传输质量。
它可以自动调整发射信号的相位和频率，使其与接收信号保持同步，从而有效地减少信号失真和干扰。
在光纤通信中，锁相环可以实现光信号的相位同步和频率稳定，提高数据传输的可靠性和速度。
锁相环在测量和仪器领域也扮演着重要的角色。
在频率计和频谱分析仪等仪器中，锁相环可以实时跟踪和测量信号的频率和相位，确保测量结果的准确性和稳定性。
在高精度仪器中，锁相环可以实现信号的精确控制和同步，提高仪器的测量精度和稳定性。
锁相环在信号处理和控制系统中也有广泛的应用。
在音频处理中，锁相环可以实现音频信号的时钟同步和频率锁定，提高音频信号的质量和清晰度。
在自动控制系统中，锁相环可以实现系统的反馈控制，使系统的输出信号与输入信号保持同步，实现精确的控制和调节。
锁相环作为一种重要的控制系统，在通信、测量和仪器、信号处理和控制系统等领域都有广泛的应用。
它通过自动调整输出信号的相
位和频率，使其与输入信号保持同步，实现信号的稳定和精确控制。
锁相环的作用不仅体现在技术和工程层面，更体现了人类对信号控制和调节的追求和需求，为各行各业的发展提供了强有力的支持。
简述锁相环的基本的原理
简述锁相环的基本的原理锁相环（Phase Locked Loop，PLL）是一种广泛应用于通信、控制、测量等领域的电路。
它的基本原理是通过对输入信号进行频率比较和反馈控制，使输出信号与输入信号保持同步。
锁相环由相频检测器、低通滤波器、振荡器和分频器四部分组成。
首先，输入信号经过相频检测器与参考信号进行比较，产生一个误差电压。
相频检测器可以采用多种形式，如乘法器、差分放大器等。
其中乘法器型相频检测器的原理是将输入信号和参考信号同时输入到乘法器中，输出为两者之积。
当两个信号同步时，输出为最大值；当两个信号不同步时，输出为零。
差分放大器型相频检测器则是将输入信号和参考信号分别经过两个放大电路后再进行差分运算，得到误差电压。
接下来，误差电压经过低通滤波器进行滤波处理，并作为振荡器的控制电压。
振荡器可以采用多种形式，如晶体振荡器、RC振荡器等。
其作用是产生一个固定频率的信号，并将其与输入信号进行比较。
如果两者频率相同，那么输出信号就会与输入信号同步；如果两者频率不同，那么输出信号就会产生相位偏差。
最后，输出信号经过分频器进行分频处理，得到反馈信号。
这个反馈信号作为参考信号再次经过相频检测器和低通滤波器，形成一个闭环控制系统。
通过不断调整振荡器的频率和相位，使得输出信号与输入信号保持同步。
锁相环具有快速、准确、稳定等优点，在许多领域都有广泛的应用。
例如在通信系统中，锁相环可以用于时钟恢复、调制解调、载波恢复等方面；在控制系统中，锁相环可以用于精密定位、速度控制等方面；在测量系统中，锁相环可以用于精密测量、频率合成等方面。
总之，锁相环是一种基于反馈控制原理的电路，在许多领域都有着广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南京机电职业技术学院毕业设计(论文)题目 40MHz简易锁相环的设计系部电子工程系专业电子信息技术工程姓名王鑫学号 G*******指导教师吕彬森2015 年 04 月09日摘要在无线收发信机电路中，除了发射机和接收机外，还有一个非常重要的部分就是本地振荡电路。
为了保证本地振荡模块输出信号的频率稳定性和较低的相位噪声，通常本振采用锁相环技术来实现，特别在无线通信领域。
本文阐述了锁相环的基本结构和工作原理，从锁相环稳定性的角度出发，给出了无线通信电路中使用40MHz 锁相环的电路设计，并且将方案中锁相环电路进行了仿真，最终满足40MHz 锁相环的设计要求。
关键词：锁相环；鉴相器；压控振荡器Abstract（外语专业的需要）【英文摘要正文输入】In the wireless transceiver circuit, in addition to the transmitter and the receiver, there is a very important part of the local oscillator circuit is. In order to ensure the stability of the local oscillator module, output signal frequency and low phase noise, the vibration by using phase locked loop technique, especially in the field of wireless communications.This paper introduces the basic structure and working principle of the phase-locked loop PLL, starting from the stability of the 40MHz PLL circuit design is given of the use of wireless communication circuit, and the scheme of PLL circuit simulation, and ultimately meet the design requirements of 40MHz phase locked loop.Keywords: Attenuation network; Attenuation quantity; Amplifier; broadband目录摘要.............................................................................................................................. I I ABSTRACT（外语专业的需要）. (I)目录 (I)1引言............................................................................................... 错误!未定义书签。
2锁相环的简述............................................................................... 错误!未定义书签。
2.1锁相环的分类 (1)2.2锁相环的基本结构和原理 (1)2.3锁相环的应用 (2)3.锁相环路的稳定性分析 (8)4锁相环的电路设计与仿真 (10)4.1频率合成器 (10)4.2单片机 (11)4.3环路滤波器 (11)4.4运算放大器 (11)4.5压控振荡器 (12)4.6锁相环设计仿真 (12)5总结与展望 (13)致谢 (14)参考文献......................................................................................... 错误!未定义书签。
1 引言锁相技术是一种相位负反馈技术，锁相环电路具有极其优良的性能，它的主要特点是：锁定时无剩余偏差、具有良好的窄带载波跟踪性能、具有良好的宽带调制跟踪性能、门限性能好等，因此锁相环电路在电子系统中得到了广泛的应用[1] ，特别是无线通信领域。
通常在设计收发信机时，对于比较低的频率信号，很容易用晶体振荡器实现，但对于类似410MHz 的高频信号，用晶体振荡器不易实现，所以我们采用锁相环(PLL)频率合成的方法来产生。
本文从锁相环的原理开始分析，重点研究了锁相环的稳定性，从中给出了设计410MHz 锁相环的设计思路和电路实现方法。
2 锁相环的简述2.1锁相环的分类锁相环可分为模拟锁相环和数字锁相环。
主要有3种锁相环器件：模拟：低频LM567（NE567）、高频NE564数字：CD4046此外，由于模拟锁相环与数字锁相环在原理上的区别不是很大，因此我们以数字锁相环为主来论述锁相环的基本原理。
2.2锁相环的基本结构和原理锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PD）、压控振荡器（VCO）、环路滤波器(LF)三部分组成，如图2.1所示。
图1 锁相环的基本组成1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致[2]。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO 输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
鉴相器是相位比较装置，它比较输入信号和压控振荡器输出信号的相位，输出反映了输入参考信号与VCO输出信号之间的相位差信息。
模拟锁相环输出两信号相位差的误差电压，数字鉴相器输出两信号相位差的脉冲信号。
环路滤波器是一个低通滤波器，它滤除相差信号中的高频成分和噪声后，得到压控电压，以保证环路所要求的性能，增加环路的稳定性。
压控电压去控制压控振荡器VCO，压控振荡器是一个电压－频率转换器。
压控电压使VCO输出频率向输入信号频率靠拢，直至频差消失，相位锁定。
凡环路中部分电路采用数字电路者（如数字鉴相器、分频器等），就称为部分数字环。
全数字环中，环路要处理的是数字信号，采用数字滤波的方法。
数字锁相环可分为数字逻辑电路式的锁相环和数字信号处理式的锁相环。
一般数字锁相环路的组成与模拟锁相环路相同，即也是由相位检波器、环路滤波器和本地振荡器等基本部件构成，区别是数字锁相环全部采用数字电路。
具体来说数字锁相环由：数字鉴相器、数字环路滤波器、NCO和分频器组成。
一般的数字鉴相器多采用异或逻辑及其变形。
数字环路滤波器一般采用可变计数器。
NCO 一般使用DDS来产生。
分频器则采用数字逻辑或计数器来完成。
2.3锁相环的应用2.3.1在空间技术中的应用——窄带跟踪接收机（锁相接收机）锁相接收机是一种具有窄带跟踪性能的接收机。
主要用于空间技术中的测速与测距，来确定飞行器的运行轨道。
由于飞行器发射功率小，通信距离远，所以收到的信号极其微弱。
另外，考虑到信号有多普勒频移以及振荡器产生的频率漂移，接收机的中频通带又必须足够宽，这样，接收机解调器前的信噪功率比必然相当低，一般在-10～-30dB左右。
采用窄带锁相跟踪接收机由于它的带宽很窄，又能跟踪信号，因此，能大大提高接收机的信噪比。
—般说来，可比普通接收机信噪比提高30～40dB，这一优点是很重要的。
图2是锁相接收机的简化框图。
其工作过程如下：图2 锁相接收机的简化框图混频器输入信号电压为1()u t ，它是调频高频信号，中心频率为1ω，，它与外差本振信号2()u t 相混频，2()u t 频率为2ω，它是由压控振荡器频率2/M ω经M 次倍频后得到的。
混频后输出的中频信号3()u t ，其中频频率为3ω,312ωωω=-，经中频放大器放大后在鉴相器内与下一个频率稳定的本地标准中频参考信号4()u t 进行相位比较，4()u t 的频率为4ω。
如果两者的频率有偏差，鉴相器的输出电压()d u t 经环路滤波器滤波后就去调整压控振荡器的振荡频率，使混频器的输出频率被锁定在本地标准中频上，即34ωω=。
由图可见，接收机的中频放大器设置在环路内部，依靠环路的跟踪作用，中频信号的频率将保持在调谐回路的中心。
这样，中频放大器的通频带可以做得很窄（例如3～300Hz ），只需覆盖调频信号在载波频率固定情况下的占据频宽就够了。
在载频因多普勒频移等原因产生较大漂移的情况下，由于窄带跟踪环路的作用，将使载频有漂移的已调信号频谱，经混频后仍能准确地落在中频通频带的中央，这就实现了窄带跟踪。
在实际空间通信中，飞行器实际的多普勒频移产生的频率变化要比调频信号本身占据的频宽大得多，因而必须采用锁相环构成的窄带跟踪滤波器，才能使这种空间通信有满意的结果，这种窄带跟踪接收机的灵敏度很高，接收微弱信号的能力很强。
2.3.2在调制解调技术中的应用<1> 锁相调频电路应用图3所示的锁相环路调频器电路，可以获得载波频率稳定度很高的调频信号。
实现PLL 调频的条件是，调制信号的频谱要处于环路低通滤波器通带之外，并且调制指数不能太大。
这样，锁相环路实际上是载波跟踪环，调制信号不能通过低通滤波器，也就不能参与环路的交流反馈，因而调制信号对锁相环路没有影响，压控振荡器的中心频率被锁定在晶体振荡频率上。
同时，调制信号加在压控振荡器上，对其中心频率进行调制，因此，输出调频信号的中心频率稳定度与晶振频稳度有相同的数量级，而调频灵敏度则与VCO 的电压控制灵敏度相同，克服了直接调频中心频率稳定度不高的缺点。
这种电路的缺点是调制频偏（或相偏）较小。
为了保证调制器具有优良的低频调制特性，可用锁相环路构成一种所谓两点调制的宽带FM 调制器，这种调制器在很宽的调制频率范围内，频偏正比于调制信号。
