双作用气动执行器工作原理
双作用气动薄膜执行机构
双作用气动薄膜执行机构
首先，让我们从结构和工作原理方面来看。
双作用气动薄膜执
行机构的工作原理是利用气源的压力来使薄膜产生膨胀或收缩，从
而驱动活塞杆的运动。
当气源施加在薄膜的一侧时，薄膜膨胀，推
动活塞杆向外运动；当气源施加在薄膜的另一侧时，薄膜收缩，推
动活塞杆向内运动。
这样，就实现了双向的运动控制。
其次，我们可以从应用领域来看。
双作用气动薄膜执行机构广
泛应用于化工、石油、制药、食品等工业领域，用于控制阀门、闸板、球阀等的开闭和调节。
由于其结构简单、可靠性高、对恶劣环
境的适应能力强，因此在工业自动化控制系统中得到了广泛的应用。
另外，我们还可以从优缺点来分析。
双作用气动薄膜执行机构
的优点包括结构简单、维护方便、响应速度快、使用寿命长等；缺
点则可能包括在高温或高压环境下的受限、对气源质量要求较高等。
最后，我们还可以从发展趋势来展望。
随着工业自动化水平的
不断提高，双作用气动薄膜执行机构也在不断进行技术革新，如采
用新材料、新工艺提高产品的耐用性和稳定性，以满足不同工况下
的控制需求。
总的来说，双作用气动薄膜执行机构作为一种重要的工业控制
设备，在工业自动化领域发挥着重要作用，其结构原理、应用领域、优缺点和发展趋势都是我们需要全面了解的。
希望以上内容能够对
你有所帮助。
气动执行器工作原理
气动执行器工作原理
气动执行器是一种利用压缩空气或气体驱动的设备，用于实现机械装置的运动控制。
其工作原理主要包括以下几个方面：
1. 控制气源：气动执行器通过控制气源的供应来实现运动控制。
通常使用的气源是压缩空气，通过一个气源系统将压缩空气输送给气动执行器。
2. 气源输入：压缩空气经过气源系统后被输送到气动执行器的气缸中。
气源输入通常通过阀门或其他控制装置进行调节和控制。
3. 气缸工作：气源进入气缸后，通过气缸内的活塞来实现运动。
活塞可根据需要进行正、负方向的运动，并可以在规定的行程范围内进行滑动。
4. 控制机构：气动执行器的运动是通过控制机构实现的。
控制机构中通常包括一个配气装置，用于控制气源的进入和排气的通道。
5. 工作过程：气动执行器根据控制信号来控制气缸内压力的增减，进而驱动活塞进行运动。
比如，当控制信号指示气缸工作时，气源进入气缸推动活塞向前运动；当控制信号消失时，气路关闭，气缸内压力减小，活塞受力变化导致返回或停止运动。
6. 控制信号传递：控制信号通常通过电气或电子装置来发送和接收。
例如，可以通过开关、传感器或计算机来控制气动执行
器的工作。
总的来说，气动执行器工作原理是通过控制气源和气缸内的活塞运动来实现机械装置的控制与运动。
不同的气动执行器形式和应用领域可能存在一些差异，但以上原理是它们的基本工作原理。

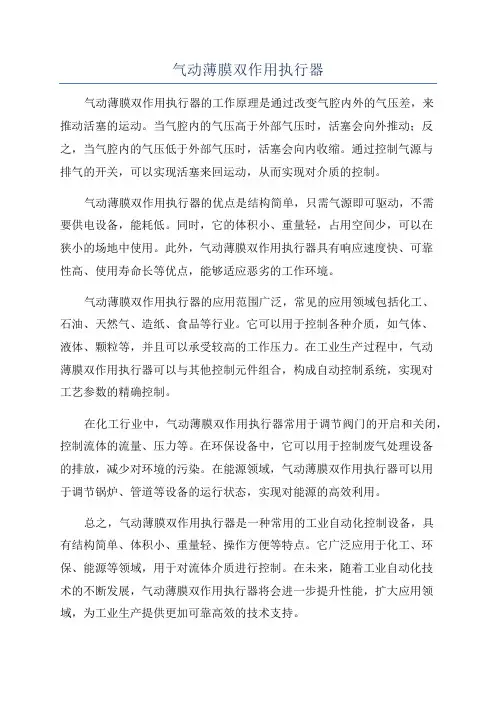

气动薄膜双作用执行器
气动薄膜双作用执行器气动薄膜双作用执行器的工作原理是通过改变气腔内外的气压差，来推动活塞的运动。
当气腔内的气压高于外部气压时，活塞会向外推动；反之，当气腔内的气压低于外部气压时，活塞会向内收缩。
通过控制气源与排气的开关，可以实现活塞来回运动，从而实现对介质的控制。
气动薄膜双作用执行器的优点是结构简单，只需气源即可驱动，不需要供电设备，能耗低。
同时，它的体积小、重量轻，占用空间少，可以在狭小的场地中使用。
此外，气动薄膜双作用执行器具有响应速度快、可靠性高、使用寿命长等优点，能够适应恶劣的工作环境。
气动薄膜双作用执行器的应用范围广泛，常见的应用领域包括化工、石油、天然气、造纸、食品等行业。
它可以用于控制各种介质，如气体、液体、颗粒等，并且可以承受较高的工作压力。
在工业生产过程中，气动薄膜双作用执行器可以与其他控制元件组合，构成自动控制系统，实现对工艺参数的精确控制。
在化工行业中，气动薄膜双作用执行器常用于调节阀门的开启和关闭，控制流体的流量、压力等。
在环保设备中，它可以用于控制废气处理设备的排放，减少对环境的污染。
在能源领域，气动薄膜双作用执行器可以用于调节锅炉、管道等设备的运行状态，实现对能源的高效利用。
总之，气动薄膜双作用执行器是一种常用的工业自动化控制设备，具有结构简单、体积小、重量轻、操作方便等特点。
它广泛应用于化工、环保、能源等领域，用于对流体介质进行控制。
在未来，随着工业自动化技术的不断发展，气动薄膜双作用执行器将会进一步提升性能，扩大应用领域，为工业生产提供更加可靠高效的技术支持。
气动执行器结构及原理
气动执行器结构及原理 The final edition was revised on December 14th, 2020.气缸结构与原理学习气动执行机构气动执行机构俗称又称气动执行器（英文：Pneumatic actuator ）按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。
气动执行器是执行器中的一种类别。
气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。
SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。
气动执行机构简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。
活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。
拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。
齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。
齿轮齿条式：齿轮齿条：活塞式：气动执行机构的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。
单作用的气动执行器，断气源后可以依靠弹簧回到预设位置工作原理说明班当压缩空气从A管咀进入时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。
此时气动执行器中间的气体随A管咀排出。
以上为标准型的传动原理。
根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。
气动薄膜双作用执行器
气动薄膜双作用执行器气动薄膜双作用执行器是一种常见的工业自动化设备，广泛应用于各类工业控制系统中。
它是通过气动信号来实现执行机构的动作，具有结构简单、体积小、力矩大等特点，被广泛应用于各种工业生产过程中。
下面将详细介绍气动薄膜双作用执行器的工作原理、结构特点及其应用领域。
一、工作原理气动薄膜双作用执行器的工作原理很简单，它利用气动信号控制气动阀门的开启和关闭，从而控制执行机构的动作。
当接收到供气信号时，气动薄膜双作用执行器的活塞会向一个方向移动，从而实现执行机构的一种动作；当接收到放气信号时，活塞会向另一个方向移动，实现另一种动作。
通过不同的气动信号组合，可以实现多种复杂的动作控制。
二、结构特点1.薄膜：薄膜是整个执行器的核心部件，它是由高强度的弹性材料制成，具有良好的收缩性和耐腐蚀性。
薄膜的收缩和放松决定了执行器的动作。
2.活塞：活塞是气动薄膜双作用执行器的运动部件，它通常是一个直径较小的圆柱体，可以在执行机构中来回移动。
活塞通过与薄膜相连，使得薄膜的伸缩转化为活塞的运动。
3.后座弹簧：后座弹簧是为了确保执行器的可靠性而设置的，当薄膜收缩时，后座弹簧会将活塞恢复到初始位置，从而保证下一次动作的准备。
三、应用领域1.化工工业：在化工生产过程中，气动薄膜双作用执行器被广泛应用于各种阀门的控制，如调节阀、截止阀等。
它可以实现对各种液体和气体的流量、压力和温度的控制。
2.食品工业：在食品加工中，气动薄膜双作用执行器常用于开关阀门和控制输送带等设备。
由于其结构简单且易于维护，可以提高生产效率和产品质量。
3.造纸工业：在造纸过程中，气动薄膜双作用执行器可用于控制纸浆的流动、压力和浓度等参数。
通过对纸浆流动的精确控制，可以提高纸张的质量和产量。
4.自动化生产线：气动薄膜双作用执行器广泛应用于各类自动化生产线中，如汽车制造、电子设备制造等。
它可以实现对工件的定位、夹持和升降等工作，提高生产线的工作效率。
总之，气动薄膜双作用执行器是一种常见的工业自动化设备，其结构简单、易于控制和维护，具有较高的可靠性和适用性。
气动薄膜双作用执行器
气动薄膜双作用执行器气动薄膜双作用执行器一、引言气动执行器作为一种常见的自动化控制设备，广泛应用于工业生产和流程控制领域。
其中，气动薄膜双作用执行器因其结构简单、运动灵活、可靠性高等特点，备受关注。
本文将介绍气动薄膜双作用执行器的原理、结构、特点以及应用领域。
二、原理气动薄膜双作用执行器的工作原理可以简单概括为：通过控制介质（通常为气体）的压力来实现动作。
该执行器由两个气腔组成，一个用于推动活塞收缩，另一个用于推动活塞伸展。
当控制气源的压力施加在收缩气腔上时，活塞向外伸展；当压力施加在伸展气腔上时，活塞向内收缩。
通过控制气源的压力变化和流量大小，可以控制执行器的运动状态。
三、结构气动薄膜双作用执行器的结构相对简单。
其主要组成部分包括气腔、活塞、薄膜、阀体等。
气腔分为收缩气腔和伸展气腔，两者通过薄膜分隔。
活塞与薄膜紧密连接，当气源的压力变化时，薄膜将力传递给活塞，从而实现活塞的推动。
阀体用于控制气源的进出，以及压力和流量的调节。
四、特点气动薄膜双作用执行器具有以下特点：1. 结构简单易于制作和维护，降低成本；2. 运动灵活、响应迅速，适合频繁的控制任务；3. 具有良好的密封性和耐用性，可适用于各种恶劣工况下的工作环境；4. 具有一定的自洁能力，适用于输送粘性介质等场景；5. 可以通过控制介质的互换，实现动作的正反转等多种功能。
五、应用领域气动薄膜双作用执行器广泛应用于多个领域，包括但不限于：1. 石油化工领域：用于管道中的流体控制，如阀门的开关和流量控制；2. 食品加工领域：用于输送食品原料、控制混合和分离等工艺；3. 污水处理领域：用于控制污水处理设备的运作，如泵和阀门的控制；4. 动力设备领域：用于汽车、机械等设备的控制和运动；5. 空气压缩和气动传动领域：用于压缩机、气缸等设备的控制和传动。
六、总结气动薄膜双作用执行器作为一种自动化控制设备，在工业生产和流程控制领域起着重要作用。
其结构简单、运动灵活、特点突出的特点，使其在各个应用领域得到广泛应用。
气动执行单作用和双作用气路连接原理
气动执行单作用和双作用气路连接原理《气动执行单作用和双作用气路连接原理》气动执行器是一种常用的传动装置，广泛应用于工业自动化系统中。
在气动系统中，气动执行器根据工作方式可分为单作用和双作用两种类型。
气动执行器的连接原理是决定其工作性能和稳定性的关键。
气动执行单作用气路的连接原理是将气源直接连接到气缸的一端，通过控制气源的开关，使气压进入气缸推动活塞运动。
在单作用气缸内部设置一个弹簧或重物，当气源关闭时，弹簧或重物会使活塞回到原始位置。
相比之下，气动执行双作用气路的连接原理相对复杂一些。
气动执行双作用气路需要通过一个更加复杂的气路系统来实现正反两个方向的运动控制。
双作用气缸的连接原理是将气源分别连接到气缸的两端，通过控制气源的开关，使气压进入气缸的一端推动活塞前进，当需要反向运动时，将气压源切换到气缸的另一端推动活塞后退。
气动执行单作用和双作用气路的连接原理有一些共同之处。
首先，它们都需要使用管道将气源与气缸连接起来，以便控制气源的压力传递。
其次，它们都需要使用气阀或气控元件来控制气源的开关，以实现气压的传递和控制。
然而，气动执行单作用和双作用气路的连接原理也存在一些差异。
在单作用气缸中，只需要一个气源进入气缸即可，而在双作用气缸中，需要分别接入气缸的两端。
此外，气动执行双作用气路在控制方面更加复杂，需要使用更多的气阀和控制元件来实现正反向的运动控制。
总之，气动执行单作用和双作用气路的连接原理是气动执行器正常工作的基础。
了解其连接原理可以帮助工程师正确设计和布置气动系统，确保气动执行器的稳定性和高效性。
通过合理控制气源的开关和压力传递，气动执行器可以实现更加精确和可靠的工作。
双作用气缸气动执行机构
双作用气缸气动执行机构双作用气缸气动执行机构，这个名字听上去是不是有点高大上？别担心，今天咱们就来轻松聊聊这个话题，让它变得简单易懂。
想象一下，你有一个气缸，它就像一个小小的机器，里面充满了气体。
你把气体放进去，它就会像魔法一样，推动东西动起来。
哎，听着是不是觉得有点意思？就像给玩具上了发条，咔嚓一下，玩具就开始动了。
气动执行机构，顾名思义，就是通过气体来驱动的。
这个家伙可不一般，双作用的意思是它能在两个方向上动作。
一方面，气体让它向前移动；另一方面，气体又能让它收回去。
想象一下，像是打篮球的时候，进攻和防守都得随时切换，才能保持最佳状态。
这种灵活性，真的是让人拍手叫好。
无论是工业生产线，还是我们日常生活中的一些小装置，气动执行机构都能派上用场。
大家可能在想，为什么选择气动呢？气动执行机构的优点那可多了，首先是速度快。
你想啊，气体的流动速度可不是慢吞吞的，它能在瞬间就完成动作。
这就像在赛场上，谁都希望自己的队伍能迅速反应，对吧？再说了，气动装置的结构也比较简单，维护起来也不会像那些复杂的机械一样让人抓狂。
别的不说，像是我这种手笨的人，碰到复杂的东西就头大，气动装置可真是我的救星。
然后，咱们得聊聊它的应用。
工业界那是少不了的，装配线、搬运、夹紧，都是它的舞台。
你在车间里看到那些灵活的机械手臂吗？没错，背后就少不了气动执行机构的功劳。
它们配合得天衣无缝，几乎没有停顿，简直就像是跳舞一样。
还有一些特别的领域，比如说医疗设备，气动系统的运用让一些微创手术变得更加精确，减少了患者的痛苦。
真是科技改变生活啊，感觉就像看科幻电影一样。
再说了，气动执行机构在食品加工、包装行业也是不可或缺的。
那些快速的机械手一抓一放，简直比快递小哥还要高效。
你在超市里看到的那些琳琅满目的商品，背后可是有着气动系统的默默奉献。
想象一下，如果没有这些小家伙，货架上的商品可能还在原地打转呢，哈哈，真是让人捧腹。
不过，使用气动系统也有一些小注意。
双作用气缸的工作原理
双作用气缸的工作原理
双作用气缸是一种常见的气动执行器件，其工作原理如下：
1. 压缩空气进入气缸：当压缩空气通过气源进入气缸时，它会推动活塞向一个方向移动。
这是通过将空气通过气源中的阀门引导到气缸的一个端口，使活塞受到气体压力的推力。
2. 活塞移动：当压缩空气进入气缸并推动活塞移动时，该活塞可以执行所需的工作。
活塞上通常与一个杆连接，杆可以通过活塞的移动驱动机械装置，例如拉动或推动一个物体。
3. 排气：在活塞完成一次工作后，气源的阀门会切换到另一个端口，通过气源排出气缸中的空气。
这会减少气缸内的压力，从而使活塞向相反的方向移动。
这种排气操作是通过控制气源中的阀门来实现的。
4. 反向推动活塞：在完成排气操作后，压缩空气可以再次通过气源引导到气缸的另一个端口，以便推动活塞向相反的方向移动。
这种操作反复进行，使得活塞在气源的控制下来回移动。
需要注意的是，双作用气缸可以在两个方向上做功，即既可以推动物体向一个方向移动，也可以推动物体向另一个方向移动。
这与单作用气缸不同，后者只能在一个方向上做功。
这种特性使得双作用气缸在很多机械和自动化应用中得到广泛应用。
单作用和双作用的区别及使用范围
蝶阀球阀等阀门都属于旋转类阀门，它们在90°范围内转动，实现开关，它们所需的执行器要求能够提供90°旋转运动，我们常用齿轮齿条式气动执行器，简称气缸。
气动执行器分为单作用和双作用，单作用里面带弹簧，双作用里面不带弹簧。
以下为其工作原理：双作用靠2孔进气，4孔排气实现阀门逆时针旋转，开启阀门。
4孔进气，2孔排气实现阀门顺时针旋转，关闭阀门。
如果要实现2孔进气，4孔排气，阀门顺时针旋转，则需要将两个滑块的位置垂直翻转安装。
单作用靠2孔进气，压缩弹簧，实现阀门逆时针旋转，开启阀门。
2空排气时，被压缩后的弹簧开始复位，阀门顺时针旋转，关闭阀门。
如果要实现2孔进气，4孔排气，阀门顺时针旋转，则需要将两个滑块的位置垂直翻转安装。
单作用和双作用的区别及使用范围：1、同规格的，单作用输出力小，双作用输出力大，这是由于单作用的一部分力要压缩弹簧，储存能量用于复位，而双作用则不需要。
2、单作用输出的力是先大后小，弹簧返回时也一样。
这是由于弹簧在平衡位置和极限位置时，压缩单位长度的弹簧需要的力不一样。
在平衡位置时压缩弹簧的力小，所以输出力大。
在极限位置时，刚好相反。
所以输出力先大后小。
3、配同样大小的阀门，双作用的型号小，价格便宜。
这是由于：1、双作用的输出力大，配同样大小的阀门，需要的型号小，价格低；2、同型号的双作用汽缸工艺复杂，成本高，比单作用价格贵，输出力小。
4、单作用主要用于需要阀门复位的场合，分为气开、气关。
气开为平时关闭，通气打开，断气关闭，适用于需要断气关闭的场合。
气关为平时开启，通气关闭，断气开启，适用于断气开启的场合。
5、单作用电、气任一断开一个，均回到原始位置。
6、双作用电、气任一断开一个，均不动作上海蓝帕控制阀门有限公司韩莹莹。
双作用气缸工作原理
双作用气缸工作原理
双作用气缸是一种常见的气动执行元件，它可以在两个方向上进行工作。
其工作原理是基于压缩空气的力，通过将空气输入气缸，使气缸内的活塞移动，从而产生力和运动。
双作用气缸通常由一个气缸筒、一个活塞和两个活塞杆组成。
当压缩空气通过连接气缸的气管进入气缸时，气缸内部的活塞被推动，沿着气缸筒的方向移动。
在一边的活塞杆上，可以连接其他工作机构或负载。
当压缩空气进入另一侧的气缸时，气缸的活塞将发生反向移动，推动活塞杆朝相反的方向移动。
这就是为什么称之为双作用气缸，因为它可以在两个方向上产生力和运动。
双作用气缸的工作原理可以用一个简单的例子来说明。
假设有一个装配线上的机器人需要进行往复运动来完成一项任务。
当压缩空气通过进入气缸的一侧时，活塞将推动活塞杆向前移动，使机器人的手臂伸出来完成一个动作。
当压缩空气通过进入气缸的另一侧时，活塞将产生反向运动，使机器人的手臂缩回。
通过改变压缩空气的流动方向和强度，可以控制双作用气缸的运动速度和力度。
这使得双作用气缸成为在工业自动化和机械领域中广泛应用的设备。
总的来说，双作用气缸的工作原理是通过压缩空气的力驱动活塞在气缸内部进行往复运动，从而产生力和运动。
它在许多不同领域中被使用，例如机械工程、自动化和流体控制。
气动执行器结构及原理
气缸结构与原理学习气动执行机构气动执行机构俗称气动头又称气动执行器(英文:Pneumatic actuator )执行器按其能源形式分为气动,电动与液动三大类,它们各有特点,适用于不同的场合。
气动执行器就是执行器中的一种类别。
气动执行器还可以分为单作用与双作用两种类型:执行器的开关动作都通过气源来驱动执行,叫做DOUBLE ACTING (双作用)。
SPRING RETURN (单作用)的开关动作只有开动作就是气源驱动,而关动作就是弹簧复位。
气动执行机构简介气动执行器的执行机构与调节机构就是统一的整体,其执行机构有薄膜式、活塞式、拨叉式与齿轮齿条式。
活塞式行程长,适用于要求有较大推力的场合;而薄膜式行程较小,只能直接带动阀杆。
拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但就是不很美观;常用在大扭矩的阀门上。
齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。
齿轮齿条式:齿轮齿条:活塞式:编辑本段气动执行机构的缺点控制精度较低,双作用的气动执行器,断气源后不能回到预设位置。
单作用的气动执行器,断气源后可以依靠弹簧回到预设位置编辑本段工作原理说明班当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。
此时气动执行器中间的气体随A管咀排出。
以上为标准型的传动原理。
根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。
单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。
双作用执行器
双作用执行器前言双作用执行器也被称为二位阀，是一种常见的控制阀门的执行器。
它可以控制流体流向管道的两个方向，并且可以根据气压和电气信号来实现自动控制。
本文将介绍双作用执行器的原理、结构以及应用场景。
原理双作用执行器的控制原理基于以下几个方面：1.控制阀门：控制阀门是双作用执行器控制流体的关键部分。
通过旋转，控制阀门可以阻止或允许流体通过。
同时，控制阀门也可以控制流体的流速和压力。
2.气源：气源是双作用执行器的动力源。
当气源被加压时，它将推动执行器的活塞，使其运动。
当气源停止加压时，执行器的弹簧将把活塞弹回原来的位置。
3.控制信号：控制信号可以是气压信号或电气信号。
当气压信号或电气信号被传递到执行器中时，它会发挥作用，使控制阀门打开或关闭。
结合以上三个方面，双作用执行器可以根据控制信号改变气源的状态，从而控制控制阀门的位置。
结构双作用执行器包括气缸、阀门杆、电气连线和支撑构架等组成部分。
通常情况下，内部还包含活塞、弹簧和密封件等部分。
1.气缸：气缸是双作用执行器的主要运动部分。
它由两个空心筒体组成，内部是个活塞，其外侧有密封件，可以保证内部气体的密闭性。
2.阀门杆：阀门杆是连接气缸和控制阀门的部件。
它可以通过推动控制阀门来改变流体的方向或流速。
同时，它还通过气缸内的活塞推动，将工作力传输到控制阀门上。
3.电气连线：电气连线是双作用执行器的电路连接部分。
它通常由一个插头或端子和一堆彩色电线组成。
4.支撑构架：支撑构架是双作用执行器的支撑部分，它可以将执行器稳定地固定在管道上。
应用场景双作用执行器在许多工业场景中都有广泛应用。
以下是一些普遍的应用场景：1.风门控制：风门是工厂和热电厂中的一个重要设备，常用来控制燃烧系统的空气和暖气流量。
双作用执行器可以精确控制风门的开启和关闭。
2.水池控制：水池控制是城市供水系统的重要部分，可以通过双作用执行器的自动控制特性来实现远程监测和控制水池中的水位。
3.石化工厂：石化工厂广泛使用双作用执行器来控制各种流体和化学物质的流量。
气动执行机构工作原理【附图】
气动执行机构工作原理：当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之，当压缩空气从B管咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。
此时气动执行器中间的气体随A管咀排出。
以上为标准型的传动原理。
根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。
单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。
A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
气动执行机构俗称气动头又称气动执行器（英文：Pneumaticactuator）执行器按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。
气动执行器是执行器中的一种类别。
气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLEACTING（双作用）。
SPRINGRETURN（单作用）执行器只有开或者关是气源驱动，相反的动作则由弹簧复位。
扩展资料：选型及影响：要想正确选择执行机构，在把气动/电动执行机构安装到阀门之前，必须考虑以下因素。
* 阀门的运行力矩加上生产厂家的推荐的安全系数/根据操作状况。
* 执行机构的气源压力或电源电压。
* 执行机构的类型双作用或者单作用(弹簧复位)以及一定气源下的输出力矩或额定电压下的输出力矩。
* 执行机构的转向以及故障模式(故障开或故障关)。
正确选择一个执行机构是非常重要的，如执行机构过大，阀杆可能受力过大。
相反如执行机构过小，则不能产生足够的力矩来充分操作阀门。
一般地说，我们认为操作阀门所需的力矩来自阀门的金属部件(如球芯，阀瓣)和密封件(阀座)之间的磨擦。
根据阀门使用场合，使用温度，操作频率，管道和压差，流动介质(润滑、干燥、泥浆)，许多因素均影响操作力矩。
气动薄膜双作用执行器
气动薄膜双作用执行器气动薄膜双作用执行器是一种常见的执行器设备，广泛应用于工业领域的自动化控制系统中。
它通过气体的压力来传递力量，实现对阀门等控制装置的开关控制。
本文将介绍气动薄膜双作用执行器的原理、结构、特点和应用等方面的内容。
气动薄膜双作用执行器的原理是利用气体压力对薄膜产生的力矩进行工作，通过气压的变化来实现执行器的控制。
可以将气动薄膜双作用执行器分为两种工作方式：正反作用式和复合作用式。
正反作用式执行器的工作原理是将气体通过控制系统送入双作用膜片内腔，在气压作用下使膜片产生弯曲，通过连杆机构将膜片的运动转化为输出轴的运动，从而实现对阀门等装置的控制。
复合作用式执行器的工作原理是将气体同时送入双作用膜片的两个内腔，通过控制系统调节两个气腔的工作压力，使膜片产生不同的弯曲形态，从而实现对阀门等装置的控制。
气动薄膜双作用执行器的结构主要由气腔、活塞、连杆机构和阀组等组成。
气腔是执行器的内部空间，用于存放气体和薄膜；活塞是连接气腔和连杆机构的部件，通过活塞的运动来控制连杆机构的工作；连杆机构则是将活塞的运动转化为输出轴的运动，实现执行器的工作；阀组则用于控制气体的进出和压力的调节，确保执行器的正常工作。
气动薄膜双作用执行器具有以下几个特点。
首先，由于其原理简单、结构紧凑，所以体积小、重量轻，易于安装和维护。
其次，由于气动薄膜双作用执行器工作时不需要电力，只需要气体压缩力，所以相对于电动执行器来说，具有更低的成本和更低的能耗。
此外，气动薄膜双作用执行器具有快速启动、快速响应的特点，可以实现高频率的开关控制，适用于一些需要频繁操作的场合。
气动薄膜双作用执行器在工业领域有着广泛的应用。
它可以用于控制阀门、调节泵的流量、调节喷嘴的开启角度等。
在石油、化工、电力、冶金等行业中，气动薄膜双作用执行器常被用于控制流体的流动和压力，实现对工艺设备的自动化控制。
例如，在化工生产过程中，气动薄膜双作用执行器可以用于控制反应釜的进料、排料和压力等，实现化工过程的自动控制。
气动执行器结构及原理
气缸结构与原理学习气动执行机构气动执行机构俗称气动头又称气动执行器（英文：Pn eumatic actuator ）执行器按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。
气动执行器是执行器中的一种类别。
气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING （双作用）。
SPRING RETURN （单作用）的开关动作只有开动作是气源驱动，而关动作是弹簧复位。
气动执行机构简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。
活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。
拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。
齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。
齿轮齿条式:齿轮齿条:活塞式:编辑本段气动执行机构的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。
单作用的气动执行器，断气源后可以依靠弹簧回到预设位置编辑本段工作原理说明班当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端（缸盖端）直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。
此时气动执行器中间的气体随A管咀排出。
以上为标准型的传动原理。
根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。
单作用（弹簧复位型）气动执行器A管咀为进气口，B管咀为排气孔（B管咀应安装消声器）。
气动执行器工作原理
气动执行器工作原理气动执行器是一种常见的工业自动化设备，被广泛应用于各种机械和工程领域。
它通过利用气动力来实现运动控制和工作执行。
本文将介绍气动执行器的工作原理及其应用。
一、气动执行器的基本组成气动执行器由气动装置和执行机构两部分组成。
气动装置包括压缩空气源、处理元件和控制元件，用于提供可靠的气源和控制信号。
执行机构包括气缸和执行阀，用于转换气源能量为线性或旋转运动。
二、气动执行器的工作原理当气动执行器需要执行某项工作时，气源经过处理元件得到一定压力的干净气体，然后经过控制元件的控制，流入执行机构内部。
执行机构中的气缸将气源能量转化为机械能，从而实现工作的执行。
1. 气动执行器的线性运动原理当气缸内的压缩空气流向执行机构的一个端口时，气缸的活塞会受到气压的作用而产生线性运动。
例如，单作用气缸在一个端口上的气压推动下，活塞会朝着另一个端口的方向运动。
而双作用气缸在两个端口上交替施加气压，使活塞来回运动。
2. 气动执行器的旋转运动原理除了线性运动，气动执行器还可以通过执行机构中的执行阀实现旋转运动。
执行阀通过控制气源进入不同的腔室，使得执行机构中的转子或齿轮驱动旋转。
这种机制广泛应用于阀门、门窗等需要旋转操作的场景。
三、气动执行器的应用领域气动执行器的工作原理使其在众多工业自动化领域中得到广泛应用。
以下是一些常见的应用领域：1. 汽车工业：气动执行器被广泛应用于汽车制造和装配线上，用于控制汽车零部件的组装、定位和运输等操作。
2. 石油化工：气动执行器用于石油化工领域中的管道输送系统和阀门控制，实现流体的调节和控制。
3. 机械加工：气动执行器用于机械加工设备上，如数控机床、冲压机和焊接机器人等，实现精确运动和工件的定位。
4. 电力工业：气动执行器被应用于电力发电设备和输电线路等场景，用于控制阀门的开关和调节。
5. 医疗领域：气动执行器用于医疗设备，如手术台、牙科设备和呼吸机等，实现精确的运动控制和操作。
浅析STI双作用气动执行机构工作原理及常见故障处理
浅析STI双作用气动执行机构工作原理及常见故障处理发表时间：2020-12-24T06:14:59.259Z 来源：《中国电业》（发电）》2020年第21期作者：张弛[导读] 对执行机构的构成、工作原理及常见故障处理的掌握就显得尤为重要。
安徽华电六安电厂有限公司，维护部机控班摘要：气动执行器动作灵敏，可实现快速动作，但双作用气动执行机构可靠性较低，故障难排查。
本文以STI配智能定位器及A V系列流量放大器式双作用执行机构为例进行讲述，望能够为发电厂检修同仁们提供一些工作思路。
关键词：STI；双作用气动执行机构；结构原理；故障处理在发电厂生产中，气动执行机构因其具有体积较小、动作灵敏迅速、异常情况下能使执行机构迅速到达安全位置等特点得到了广泛的应用，多用于风烟挡板、高压旁路阀等的控制，但其结构复杂，尤其是双作用执行机构，可靠性较低，故障难排查处理。
因此，对执行机构的构成、工作原理及常见故障处理的掌握就显得尤为重要。
1.结构组成及工作原理1.1结构组成STI双作用气动执行机构元器件主要包括：双作用定位器、锁气阀、流量放大器、快速排气阀（三通阀）、蓄能器（储气罐），这些元器件构成的回路分为控制回路、保护回路两个部分。
控制回路包含双作用定位器、流量放大器，保护回路包含锁气阀、快速排气阀（三通阀）、蓄能器（储气罐）。
1.2工作原理控制回路（如图1蓝色实线所示）中定位器根据用户给定信号调整输出OUT1和OUT2的控制气源大小，从而控制流量放大器内部阀芯移动，调整动力气源通气量，进而驱动阀门开关动作。
流量放大器是用于提高调节型气动执行机构动作速度的，在某些需要快速调节的气动执行机构应用中，定位器的流量不能满足速度要求时，可在定位器的输出口加装流量放大器提高回路流量，通过调节流量放大器上的调节螺钉可改善由定位器、流量放大器和执行机构组成气动回路的稳定性。
图1保护回路（如图1红色虚线所示）中气锁阀内包含一个气动压力开关，可以通过校准弹簧改变压力设定值，当气源实际压力低于设定值时，气锁阀复位将气源排入大气，从而使快速排气阀失去控制气源而复位，当与气缸上部连接的快速排气阀复位时与蓄能器连接、与气缸下部连接的快速排气阀复位时与大气相通时，则可实现气源压力低时的快关保护（如图1红色虚线所示），反之可实现快开保护，若两个快速排气阀复位位置均用丝堵堵上，则可实现气源压力低时的保位功能。
双作用气动执行器工作原理
双作用气动执行器工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。
反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。
（如果把活塞相对反方向安装，输出轴即变为反向旋转）
单作用带弹簧复气动执行器工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。
在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。
（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）
