循环水处理控制系统设计与应用
污水处理的PLC控制系统设计

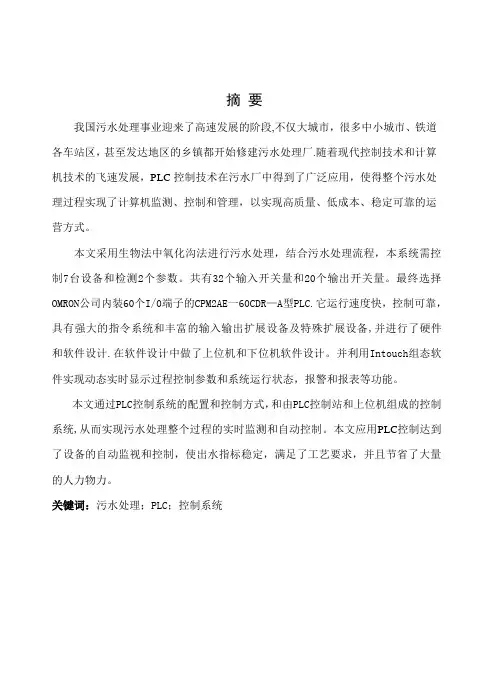

摘要我国污水处理事业迎来了高速发展的阶段,不仅大城市，很多中小城市、铁道各车站区，甚至发达地区的乡镇都开始修建污水处理厂.随着现代控制技术和计算机技术的飞速发展，PLC控制技术在污水厂中得到了广泛应用，使得整个污水处理过程实现了计算机监测、控制和管理，以实现高质量、低成本、稳定可靠的运营方式。
本文采用生物法中氧化沟法进行污水处理，结合污水处理流程，本系统需控制7台设备和检测2个参数。
共有32个输入开关量和20个输出开关量。
最终选择OMRON公司内装60个I/0端子的CPM2AE一60CDR—A型PLC.它运行速度快，控制可靠，具有强大的指令系统和丰富的输入输出扩展设备及特殊扩展设备,并进行了硬件和软件设计.在软件设计中做了上位机和下位机软件设计。
并利用Intouch组态软件实现动态实时显示过程控制参数和系统运行状态，报警和报表等功能。
本文通过PLC控制系统的配置和控制方式，和由PLC控制站和上位机组成的控制系统,从而实现污水处理整个过程的实时监测和自动控制。
本文应用PLC控制达到了设备的自动监视和控制，使出水指标稳定，满足了工艺要求，并且节省了大量的人力物力。
关键词：污水处理；PLC；控制系统目录摘要 01 绪论 (1)1.1 设计的背景与意义 (1)1。
2 研究现状 (2)1.3 主要内容和预期目标 (3)2 污水处理的工艺流程 (5)2。
1 工艺技术简介 (5)2.2 工艺流程 (6)2.3 控制要求 (7)3 污水处理的PLC控制系统 (9)3。
1 PLC控制系统设计的基本原则和步骤 (9)3。
2 硬件设计 (10)3.2.1 PLC机型的选择 (11)3。
2.2 模拟量模块的选择 (12)3.2。
3 开关量模块的选择 (14)3.2.4 电源模块的选择 (16)3。
2.5 PLC的输入、输出点功能 (17)4 软件设计 (18)4。
1软件控制系统功能的实现 (18)4。
2 PLC控制流程图 (18)4。
火电厂循环水处理监控演示系统设计与开发
ｏ 嚼 ｎ ｅ ｎ ，Ｓ ｅ ｙｎ １ ０ ６ Ｃ ｉａ ３ Ｔ ｅｍ ｌ ｏ ｅ Ｐ ａ ｔ Ｊ ｉ ｅ ｏｅ ｍ Ｇ ｏ ｐ Ｃ ． Ｌｄ Ｓ ｎｙ ａ ３ ０ ０， ｈｎ ； ｆ Ｅ ｅｒ ｇ ｈ ｎ ａ ｇｌ ０ ３ ， ｈ ； ． ｈ ｒ ａ Ｐ ｗ ｒ ｌｎ ， ｉｎ Ｐ ｔ ｌ ｒｕ ｏ ， ｔ ， ｏ ｇ ｕ ｎ １ ８ ０ Ｃ ｉ ｉ ｎ ｌ ｒ ｕ ａ ４ Ｓ ｅ ｈ ａＧ ｏ ｕ ｕ ｈ ｎ ｏ ｅ ｅ ｅａ ｏ ｏ ， ｔ ，Ｓ ｉ ｏ ｇ １ ５ ０ Ｃ ｉａ ． ｈ ｎ ｕ ｕ ｈ ａＳ ｉ ｏ ｇＰ ｗ ｒ ｎ ｒｔ ｎＣ ． Ｌ ｄ ｕｚ ｎ ２ ２ ０， ｈｎ ） ｚ Ｇ ｉ ｈ
１ 系统 设 计
Ｄｅ ｉ ｎ ａ ｅ ｅｏ ｍ ｅ ｔｏ ｏ ｉｏ ｉ ｅ ｏ ｔ ａ ｉｎ ｙ ｔ ｍ ｆｃｒ ｕ ａ ｉ ｇ ｓｇ ｎｄ ｄ ｖ ｌ ｐ ｎ ｆｍ ｎ ｔ ｒｎｇ ｄ ｍ ｎｓｒ ｔｏ ｓ ｓｅ ｏ ｉｃ ｌ ｔｎ
，
ｗａ ｅ ｒ ａ ｍ ｅ ｎ ｔ ｅ ｍ ａ ｗｅ ａ ｔ ｔ ｒ ｔ ｅ ｔ ｎｔｉ ｈ ｒ ｌｐｏ ｒ ｐｌ ｎ
Ｖ０．３Ｎ ． １ ｉ ｎｊ ｇＥｅｔｃ ｏ ｅ ｌ ａ ｒ
Ｆ ｂ２ １ ｅ ０１
．
火 电厂 循 环 水 处 理 监 控 演 示 系 统 设 计 与 开 发
刘 明 ， 李玉杰 张力升 骆 阳 ， ，
制药厂循环冷却水处理系统设计方案
简介：根据抗生素企业冷却水系统的特点和工艺条件，结合XXX市水质特点，筛选出适合其运行条件的水处理配方方案，投入运行后收到了很好的效果，各项指标均达到了设计规范的要求。
关键字：循环水处理缓蚀剂杀菌剂循环冷却水的水质稳定处理技术的发展在我国起步较晚，70年代初，我国引进十三套大化肥的同时引进了循环冷却水处理技术，它的优越性和带来的经济效益很快被人们公认，并由化工行业迅速推广到石化、医药、热电等其它行业。
特别是80年代后期，循环冷却水处理技术得到了突飞猛进的发展，应用范围越来越广泛。
我厂生产抗生素，年用水量达3 000万t以上，是XXX市第一用水大户。
在目前水资源十分紧张的情况下，将占全厂用水量80%以上的冷却水改为循环冷却水是非常必要和势在必行的，循环冷却水处理技术的发展，为循环水的安全稳定运行提供了可靠的保证。
1我厂循环冷却水系统的特点1)换热设备多、情况复杂、材质多样。
我厂循环水系统换热设备约300多台，材质包括碳钢、不锈钢、紫铜和黄铜，而且换热介质温度差别大，又分布在不同区域，有的高达200 ℃，有的只有二十几度，这样给水处理运行带来一定的困难。
2)抗生素药厂本身条件的影响。
我厂是利用微生物发酵来生产抗生素的企业，生产工艺本身就是对微生物进行培养，由于换热设备多，设备的泄漏是避免不了的。
另外，在抗生素生产的某些工艺中使用大量挥发性有机物，这些有机物弥漫在空气中，通过凉水塔与循环水接触而溶解在水中，为循环水中微生物的生长提供了丰富的养料。
3)环境因素的影响。
气候干燥，春秋季风沙大，加上离热电厂很近，空气中灰尘含量很高，这些灰尘在凉水塔中进行热交换时，空气中80%以上的灰尘进入到循环水中，使水的浊度升高，含泥量增加。
4)补充水的影响。
我厂采用地下水作循环水的补充水，水的硬度和碱度均较大，离子含量高。
2循环冷却水处理配方的确定首先，我们对补充水的情况进行了全面的分析，化验，其结果为Ca2＋90.18 mg/L，Mg2＋22.89 mg/L，K＋1.31 mg/L，Na＋24.72 mg/L，HCO3－257.60 mg/L，pH 7.96，Cl－41.36 mg/L，SO42－62.02 mg/L，NO3－21.58 mg/L，F－0.41 mg/L，SiO211.73 mg/L，游离CO25.6 mg/L。
工业循环冷却水系统设计和使用常见问题处理方法
工业循环冷却水系统设计和使用常见问题处理方法一、冷却水系统的设计在许多工业部门的生产过程中，会产生大量废热，需及时用传热介质将其转移到自然环境中，以保证生产过程正常运行。
工业循环冷却水系统就是对循环利用的废热水进行冷却和处理的系统。
它一般由循环水泵、集水池、循环水管道、冷却构筑物、生产设备中的热交换器等部分组成。
1.冷却水泵和冷却塔的设置每台冷却塔至少应该配置一台水泵，一般要考虑备用泵，以备维修之用。
一般空调冷却水系统的水泵与机组连接方式是采用压入式（对机组而言），只有在水泵的吸入段有足够的压头才能防止水汽化。
冷却塔多为开放式并配风机，使空气与冷却水强制对流，以提高空气的降温效果。
塔内装有高密度的亲水性填充材料，常用的冷却塔有逆流型和直交流型两种。
冷却水塔应设置补水管（带浮球阀），溢水管和排污管。
2.冷却水系统管径的确定一台冷水机组配置一台冷却塔和一台冷却水泵时，冷却水管路的管径可按冷却塔的进、出水口接管管径确定；一台冷却塔供几台冷水机组时，各台冷水机组的冷却水进、出水管管径与该冷水机组冷凝器冷却水接管管径相同。
冷却塔的进、出水管管径与冷却塔的进、出水口接管管径相同。
或参考以下列表选择冷却水管管径：冷却水管速算表：3.冷却水泵的选择（1）冷却水泵流量的确定冷却水泵的流量应为冷水机组冷却水量的1.1倍。
（2）冷却水泵扬程的确定冷却水泵的扬程可按下式进行计算：H=1.1*（P1+Z+P2）式中：P1——冷水机组冷凝器水压降，mH2O，可以从产品样品中查出；Z——冷却塔开式段高度Z（或冷却水提升的净高度），mH2O；P2——管道沿程损失及管件局部损失之和，mH2O。
作估算时，管路中管件局部损失可取5mH2O；沿程损失可取每100米管长约为6mH2O。
若冷却水系统供、回水管长为L（m），则冷却水泵扬程的估算值为：H=P1+Z+5+L*0.06mH2O式中符号含义同上。
4.冷却塔的选择首先根据冷却塔的安装位置的高度、周围环境对噪声的要求等，确定冷却塔的结构形式。
循环冷却水处理技术在钢铁企业中的应用
循环冷却水处理技术在钢铁企业中的应用摘要：钢铁是现代工业和社会发展的基础材料，也是我国国民经济的支柱产业之一。
然而，钢铁生产过程中需要消耗大量的水资源，同时也会产生大量的废水和废渣，对环境造成严重的影响。
根据统计，我国钢铁行业每年消耗的工业用水约为200亿立方米，占全国工业用水的20%左右，而每吨钢产生的废水量约为10立方米，其中含有大量的悬浮物、油脂、酸碱、重金属等污染物。
如果不加以处理，这些废水会对水源地、土壤、植被、生态系统等造成不可逆转的破坏。
本文中笔者阐述了循环冷却水系统的设计和优化、循环冷却水的化学处理和维护等，为相关技术人员提供参考。
关键词：循环冷却水；处理技术；钢铁企业；应用1循环冷却水系统的设计和优化钢铁企业的循环冷却水系统应根据不同的工艺和设备，合理设计和优化水量、水质、水温、水压等参数，以满足冷却效果和设备安全运行的要求。
同时，应尽量减少循环水系统中的漏水、渗水、蒸发等损耗，提高循环水的利用率。
具体的措施包括：采用闭式或半闭式循环冷却水系统，减少与外界的接触，降低污染物的引入和蒸发损失。
采用节能型的冷却塔、换热器、泵等设备，提高冷却效率和节约电能。
采用分级或串级循环冷却水系统，根据不同的冷却需求，合理分配循环水的温度和压力，实现循环水的多次利用[1]。
采用自动控制和监测系统，实时调节循环水的流量、压力、温度等参数，保证循环水系统的稳定运行。
2循环冷却水的化学处理和维护钢铁企业的循环冷却水在使用过程中，会受到空气、原水、设备等多种因素的影响，导致循环水中出现腐蚀、结垢、污染、生物滋生等问题，影响冷却效果和设备寿命。
因此，必须对循环冷却水进行定期或连续的化学处理和维护，以保持循环水的良好状态。
具体的措施包括：根据循环水的水质特点，选择合适的缓蚀剂、阻垢剂、分散剂、杀菌剂等药剂，定量加入循环水中，防止金属腐蚀和结垢现象的发生。
定期对循环冷却水进行取样分析，监测循环水中的pH值、电导率、硬度、碱度、余氯等指标，及时调整药剂投加量和方式，保证循环水达到预定的标准。
闭式循环冷却水系统设计
闭式循环冷却水系统设计闭式循环冷却水系统是一种用于工业生产过程中的热交换装置，它通过循环和冷却水来控制和稳定生产过程中的温度，保护设备，提高生产效率。
以下是一个关于闭式循环冷却水系统设计的详细讨论，包括系统组成、设计考虑因素和系统优化方法。
闭式循环冷却水系统由四个主要组成部分组成：冷却设备、水处理设备、循环泵和管道网络。
冷却设备通常是热交换器或冷却塔，用于将热能从工业过程中的介质中转移到冷却水中。
水处理设备用于处理冷却水，以去除悬浮物、颗粒和有机物质，防止水垢和腐蚀。
循环泵则负责将冷却水从冷却设备推送回生产过程中进行循环，以保持温度稳定。
管道网络用于连接各个组件，使冷却水能够流动。
在闭式循环冷却水系统的设计过程中，需要考虑以下几个因素：1.系统安全性：冷却设备和管道应具备足够的强度和稳定性，以抵抗压力和温度的变化。
冷却水的循环和处理设备应具备防漏和防爆等安全措施。
2.温度控制：根据工业过程的需求，需要设计合适的冷却设备和循环泵来保持系统温度在可控范围内。
3.水质管理：通过水处理设备去除冷却水中的杂质和有机物质，防止水垢的产生，延长设备使用寿命。
4.节能优化：可以采用节能设备，如变频器来控制循环泵的运行速度，根据实际需求来调节水流量，降低能耗。
5.自动控制和监测：通过合适的传感器和仪表设备，可以对冷却水的流速、温度、压力和水质进行实时监测，实现系统的自动控制和报警功能。
为了优化闭式循环冷却水系统的性能，可以采取以下几个方法：1.进行系统动态模拟和流体力学分析，以确定最佳的管道布局和设备参数配置。
2.选择高效的冷却设备和水处理设备，以提高热能传递效率和水质处理效果。
3.使用适当的换热介质，如冷却塔来提高热交换效果。
4.定期维护和检查系统，确保设备和管道的正常运行，清除可能的堵塞和泄漏。
5.加强人员培训，提高操作人员对系统的认识和掌握，确保正确操作和维护系统。
总之，闭式循环冷却水系统设计是一项复杂的工程，需要综合考虑安全性、温度控制、水质管理、节能优化和自动控制等方面的因素。
热电厂循环水系统水处理技术的应用
挑战：运行成本高、维护困难等问题
应对策略：优化水处理工艺，降低运行 成本，提高设备可靠性
挑战：环保法规要求不断提高
应对策略：采用环保型水处理技术，降 低废水排放，提高环保效益
节能降耗：研 究高效节能的 水处理技术， 降低运行成本
环保要求：研 究环保型水处 理技术，减少 对环境的影响
纳米技术：纳米材料在废水处理中 的应用越来越广泛，如纳米吸附剂、 纳米催化剂等。
添加标题
添加标题
添加标题
添加标题
生物技术：生物处理技术在废水处 理中的应用越来越广泛，如生物膜 法、生物滤池等。
智能技术：智能控制技术在废水处 理中的应用越来越广泛，如智能监 控、智能调度等。
挑战：水质恶化、设备腐蚀、微生物污 染等问题
电化学法：如电解、电渗析 等，主要用于去除水中的离 子、重金属等
水处理技术：包括过滤、沉淀、消 毒、反渗透等
技术特点：高效、节能、环保、安 全
添加标题
添加标题
添加标题
添加标题
应用范围：热电厂的循环水系统、 冷却水系统、锅炉补给水系统等
应用效果：提高热电厂的运行效率， 降低能耗，减少环境污染，保障生 产安全。
单击添加项标题
除臭：去除水中的异味和臭味
单击添加项标题
除油：去除水中的油污和油脂
单击添加项标题
软化：降低水的硬度，防止结垢
单击添加项标题
消毒：杀灭水中的细菌和微生物
单击添加项标题
脱色：去除水中的色素和颜色
单击添加项标题
除盐：降低水的含盐量，提高水的纯度
软化技术原理：通过离子交换树脂去除水中的钙、镁离子，降低水的硬度 软化技术应用范围：热电厂循环水系统、锅炉补给水系统、冷却水系统等 软化技术优点：降低水的硬度，防止结垢，提高热交换效率 软化技术注意事项：定期更换离子交换树脂，防止树脂失效，影响软化效果
