蜗轮丝杆升降机是如何构造成的

滚珠丝杆升降机的介绍

概述丝杆升降机，SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。

承载能力2.5—120T。

具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

本设计是一种新式支撑杆的创造，利用电机来带动丝杠的转动从而实现支撑机构的升降。

其中利用正反螺旋的叠加使用的加大行程的效果，以及螺旋机构的诸多特性来尝试性的设计创新。

当然这其中也多有用到连杆机构，包括四杆及多杆机构的使用。

连杆的作用是相当必要的，连杆的正确使用使升降支撑机构实现了阶梯性的升降。

另外，此次建模是运用MATLAB和Solidworks联合，此次设计是一个新的尝试，相信实验成功后能够广泛的应用于工业建筑，医疗科学，航天航空等各个领域，以得到更好的利用。

第一章绪论现今社会，支撑系统的应用已是日益广泛。

在我们的日常生活领域，支撑系统已普遍应用。

医疗领域，人工假肢以及工业领域的大型机械臂等都是支撑杆的广泛应用场所。

而在航空、航天等领域，支撑机构性能的优劣更是直接关系到仿真和测试试验的可靠性和置信度,是保证航空、航天型号产品,以及武器系统精度和性能的基础。

因此，创造更好更优秀的支撑机构便是我们的新的目标。

为了能在较短的周期内推出性能更好、更符合客户需求的机械产品,可通过建立仿真软件所支持的产品模型,实现机械产品方案确立后的快速仿真分析及反馈,及时对设计方案进行改进和优化。

创造更好更优秀的支撑机构便是我们的新的目标。

第二章螺旋传动的设计2.1螺旋传动的类型、应用和特点2.1.1 螺旋传动的类型和应用1）传力螺旋：在传动链中用于传递动力的螺旋传动称为传力螺旋。

其特点是承受较大的载荷，传动精度要求较低，有的甚至对相对位移无精度要求，主要要求是具有足够的强度。

如一起底座的调节螺旋或起重螺旋等。

2）示数测量螺旋传动：在传动链中用以精确地传递相对运动或相对位移的螺旋传动。

蜗轮丝杆升降机

蜗轮丝杆升降机蜗轮丝杆升降机顾名思义就是运用蜗轮蜗杆与丝杠组合来进行直线运动的一种传动方式。

蜗轮蜗杆进行减速，蜗轮与丝杠进行升降、翻转或推进等运动。

鲁德传动提供蜗轮丝杆升降机的设计加工服务，询0534*******。

丝杆升降机作为一种基础起重部件，有多种安装结构型式可选，适合多种工况安装使用。

可以单台安装也可以配减速机、转向箱等部件组合工作平台使用。

丝杆升降机平台可以实现同步升降同一方向旋转，保证设备运行的平稳。

蜗轮丝杆升降机结构型式：1型-蜗轮与螺杆为螺纹联接，螺杆作轴向运动2型-蜗轮与螺杆为键联接，螺杆上配螺母，螺杆上的螺母作轴向运动。

装配型式：螺杆头部型式：1型结构型式螺杆头部分为I型（圆柱型）、II型（法兰型）III型（螺纹型）和IV（变头型）2型结构型式螺杆头部分为I型（圆柱型）和III型（螺纹型）两种蜗轮丝杆升降机选型：升降机选型的主要参数为：起升负荷（KN）、螺杆行程（mm）起升速度（m/min）选型方法实例（仅供参考）：以上图11~图17给出了允许弯曲力矩下，螺杆长度与极限负荷的关系。

根据螺杆行程和起升负荷，查图12~图17，查出所需升降机的型号。

再根据查出的升降机型号和起升负荷查表4（表4是各种型号在不同的起升负荷下所允许的起升速度），若查出的起升速度满足不了要求，则须选用大一规格的升降机，直至满足要求。

例：已知：起升负荷为F=20KN，螺杆行程为200mm，起升速度V=0.45m/min，试求所需升降机。

选择升降机：根据F=20KN，行程200mm，查图12，选择SWL2.5升降机，查表4起升速度V=0.3m/min，满足不了要求，若选SWL5升降机，查看表4起升速度V=0.7m/min，满足要求，应选择SWL5型丝杆升降机。

以上方法只是丝杆升降机选型中的一种，更多详细选型使用欢迎百度鲁德传动进行咨询。

滚珠丝杆升降机的介绍.

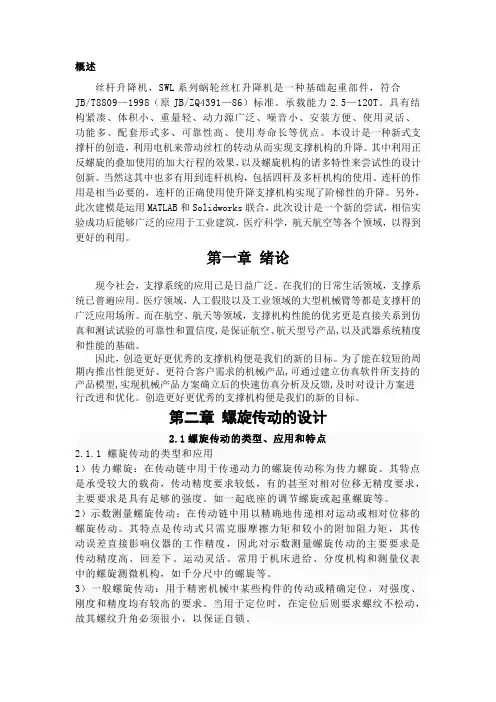

概述丝杆升降机，SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。

承载能力2.5—120T。

具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

本设计是一种新式支撑杆的创造，利用电机来带动丝杠的转动从而实现支撑机构的升降。

其中利用正反螺旋的叠加使用的加大行程的效果，以及螺旋机构的诸多特性来尝试性的设计创新。

当然这其中也多有用到连杆机构，包括四杆及多杆机构的使用。

连杆的作用是相当必要的，连杆的正确使用使升降支撑机构实现了阶梯性的升降。

另外，此次建模是运用MATLAB和Solidworks联合，此次设计是一个新的尝试，相信实验成功后能够广泛的应用于工业建筑，医疗科学，航天航空等各个领域，以得到更好的利用。

第一章绪论现今社会，支撑系统的应用已是日益广泛。

在我们的日常生活领域，支撑系统已普遍应用。

医疗领域，人工假肢以及工业领域的大型机械臂等都是支撑杆的广泛应用场所。

而在航空、航天等领域，支撑机构性能的优劣更是直接关系到仿真和测试试验的可靠性和置信度,是保证航空、航天型号产品,以及武器系统精度和性能的基础。

因此，创造更好更优秀的支撑机构便是我们的新的目标。

为了能在较短的周期内推出性能更好、更符合客户需求的机械产品,可通过建立仿真软件所支持的产品模型,实现机械产品方案确立后的快速仿真分析及反馈,及时对设计方案进行改进和优化。

创造更好更优秀的支撑机构便是我们的新的目标。

第二章螺旋传动的设计2.1螺旋传动的类型、应用和特点2.1.1 螺旋传动的类型和应用1）传力螺旋：在传动链中用于传递动力的螺旋传动称为传力螺旋。

其特点是承受较大的载荷，传动精度要求较低，有的甚至对相对位移无精度要求，主要要求是具有足够的强度。

如一起底座的调节螺旋或起重螺旋等。

2）示数测量螺旋传动：在传动链中用以精确地传递相对运动或相对位移的螺旋传动。

蜗轮蜗杆减速机内部结构

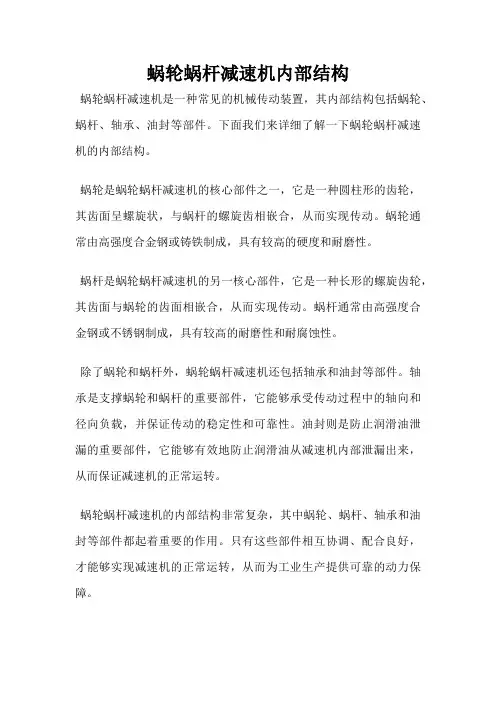

蜗轮蜗杆减速机内部结构
蜗轮蜗杆减速机是一种常见的机械传动装置，其内部结构包括蜗轮、蜗杆、轴承、油封等部件。

下面我们来详细了解一下蜗轮蜗杆减速机的内部结构。

蜗轮是蜗轮蜗杆减速机的核心部件之一，它是一种圆柱形的齿轮，其齿面呈螺旋状，与蜗杆的螺旋齿相嵌合，从而实现传动。

蜗轮通常由高强度合金钢或铸铁制成，具有较高的硬度和耐磨性。

蜗杆是蜗轮蜗杆减速机的另一核心部件，它是一种长形的螺旋齿轮，其齿面与蜗轮的齿面相嵌合，从而实现传动。

蜗杆通常由高强度合金钢或不锈钢制成，具有较高的耐磨性和耐腐蚀性。

除了蜗轮和蜗杆外，蜗轮蜗杆减速机还包括轴承和油封等部件。

轴承是支撑蜗轮和蜗杆的重要部件，它能够承受传动过程中的轴向和径向负载，并保证传动的稳定性和可靠性。

油封则是防止润滑油泄漏的重要部件，它能够有效地防止润滑油从减速机内部泄漏出来，从而保证减速机的正常运转。

蜗轮蜗杆减速机的内部结构非常复杂，其中蜗轮、蜗杆、轴承和油封等部件都起着重要的作用。

只有这些部件相互协调、配合良好，才能够实现减速机的正常运转，从而为工业生产提供可靠的动力保障。

蜗轮丝杠升降平台

蜗轮丝杠升降机是丝杠升降机的一个种类，当然这种升降机的平台才是在生产生活中较长使用的。

而这种平台可以实现蜗轮蜗杆升降机的多台联动使用，能够达到多台稳定、同步、往复升降的要求，也可实现翻转运动。

从而可以在多种场合取代传统的液压和气压传动，这种以蜗轮丝杆升降机为主的运动单元，被广泛应用于多个行业。

一、工作原理
电机或者手动驱动蜗杆旋转，蜗杆驱动蜗轮减速旋转，蜗轮内腔加工为内螺纹，驱动丝杠上下移动，由于内部有蜗轮蜗杆，丝杠的减速作用，达到放大推力的作用。

二、特点
丝杠升降机，由于综合传动效率低，大部分有有动载自锁功能，增加设备运行的安全性；滚珠丝杠电动推杆和螺旋升降机不自锁；
精度定位综合位置精度可达0，1mm以内; 伺服电动缸位置精度可至6um；
精确控制配置编码器，通过变频器或控制器控制，实现闭环精确定位；如精度要求不高，可
配备电位计实现在线控制；
同步性单减速电机通过机械联结同时驱动多台推杆，实现同步升降并绝对同步；
蜗轮丝杠升降机较其他升降机来说，维护简单，噪音低，可在高温、低温，防腐、防爆等恶劣环境正常进行工作；
并且具有自锁性能，同步性，精度定位，速度控制，推力控制。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机，公司通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，采用德国DIN标准生产，欢迎大家进行信息咨询。

蜗轮蜗杆减速机内部结构

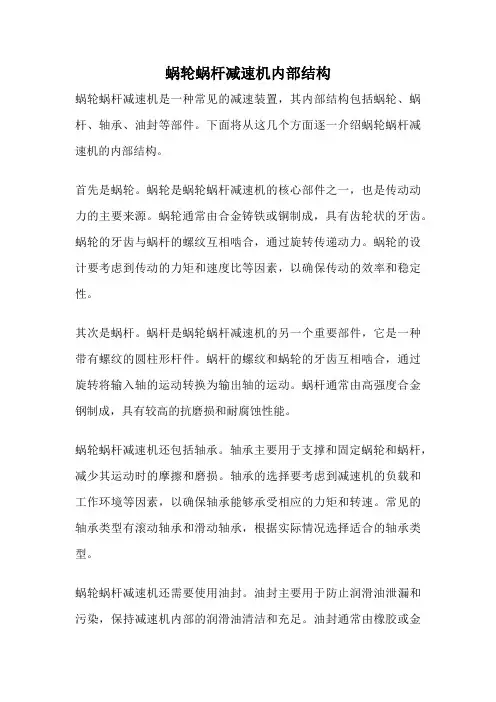

蜗轮蜗杆减速机内部结构蜗轮蜗杆减速机是一种常见的减速装置，其内部结构包括蜗轮、蜗杆、轴承、油封等部件。

下面将从这几个方面逐一介绍蜗轮蜗杆减速机的内部结构。

首先是蜗轮。

蜗轮是蜗轮蜗杆减速机的核心部件之一，也是传动动力的主要来源。

蜗轮通常由合金铸铁或铜制成，具有齿轮状的牙齿。

蜗轮的牙齿与蜗杆的螺纹互相啮合，通过旋转传递动力。

蜗轮的设计要考虑到传动的力矩和速度比等因素，以确保传动的效率和稳定性。

其次是蜗杆。

蜗杆是蜗轮蜗杆减速机的另一个重要部件，它是一种带有螺纹的圆柱形杆件。

蜗杆的螺纹和蜗轮的牙齿互相啮合，通过旋转将输入轴的运动转换为输出轴的运动。

蜗杆通常由高强度合金钢制成，具有较高的抗磨损和耐腐蚀性能。

蜗轮蜗杆减速机还包括轴承。

轴承主要用于支撑和固定蜗轮和蜗杆，减少其运动时的摩擦和磨损。

轴承的选择要考虑到减速机的负载和工作环境等因素，以确保轴承能够承受相应的力矩和转速。

常见的轴承类型有滚动轴承和滑动轴承，根据实际情况选择适合的轴承类型。

蜗轮蜗杆减速机还需要使用油封。

油封主要用于防止润滑油泄漏和污染，保持减速机内部的润滑油清洁和充足。

油封通常由橡胶或金属材料制成，具有较好的密封性和耐磨损性能。

选择适合的油封类型和安装位置可以有效延长减速机的使用寿命。

蜗轮蜗杆减速机的内部结构包括蜗轮、蜗杆、轴承和油封等部件。

这些部件相互配合，通过旋转传递动力，实现减速效果。

在实际应用中，还需要注意选用合适的材料和轴承类型，以及定期维护和更换油封，以确保减速机的正常运行和延长使用寿命。

蜗轮蜗杆减速机在工业生产中起到了重要的作用，广泛应用于各种机械设备中。

丝杆升降机工作原理

丝杆升降机工作原理
丝杆升降机是一种常见的垂直运输设备，其工作原理是通过电动机带动丝杆的旋转，进而使螺母在丝杆上升降。

丝杆升降机通常由电机、丝杆、螺母、导轨和控制系统等组成。

电机是丝杆升降机的动力来源，一般采用电动机作为驱动装置。

当电机启动时，其输出的动力通过减速机将转速降低，然后通过联轴器将动力传递给丝杆。

丝杆是丝杆升降机的关键部件之一，它通常是由金属材料制成的螺旋形轴，且表面具有螺纹。

当电动机带动丝杆旋转时，螺纹将螺母沿丝杆进行升降运动。

螺母是丝杆升降机的运动部件，它与丝杆上的螺纹相配合。

当丝杆旋转时，螺母会沿着丝杆的螺纹进行升降运动，从而实现货物或乘客的垂直运输。

导轨是丝杆升降机的支持部件，其作用是保持螺母在运动过程中的稳定性。

导轨一般安装在丝杆的两侧，丝杆和螺母可以沿着导轨上下滑动。

控制系统负责控制丝杆升降机的启动、停止和运行方向等操作。

通常，控制系统由电控柜、按钮和传感器等组成。

通过按下按钮来控制电机的启停，传感器可以监测丝杆升降机的位置和状态，确保其安全运行。

综上所述，丝杆升降机工作原理是通过电机带动丝杆转动，使螺母沿着丝杆进行升降运动，从而实现货物或乘客的垂直运输。

蜗轮蜗杆丝杠升降机原理

蜗轮蜗杆丝杠升降机原理蜗轮蜗杆丝杠升降机原理蜗轮蜗杆丝杠升降机是一种常见的机械升降设备，广泛应用于工业生产和物流运输等领域。

其原理是利用蜗轮蜗杆的转动产生螺旋运动，在丝杠上带动螺母移动，从而实现货物的升降。

下面我们就来详细介绍一下蜗轮蜗杆丝杠升降机的原理。

一、蜗轮蜗杆的作用原理蜗轮蜗杆是一种利用螺旋线的旋转来传递动力和运动的装置。

蜗杆为一种螺纹统称，具有螺旋线形的表面，而蜗轮则是一个与之相配合的齿轮。

蜗轮的齿数与蜗杆上的螺纹数不同，一般来说，蜗轮的齿数比蜗杆上的螺纹数要多，这样就能够使蜗轮在每转一周时带动蜗杆只转动一定的角度，从而实现了减速的效果。

在蜗轮蜗杆的运动过程中，由于螺旋线的连续转动，蜗杆上载荷传递到螺母上，从而实现了螺旋运动的传递。

而由于蜗轮蜗杆的传动比较大，一般可达到50∶1以上，因此在实际应用中可以实现机械升降和传送的效果。

二、丝杠的作用原理丝杠是一种转动运动和直线运动的可转换机构，可以将旋转运动转换为直线运动。

其主要由螺杆和螺母组成，在丝杆的环状凸缘上设有螺纹，与之相配的螺母可以沿着螺纹上下左右移动。

当螺杆旋转时，螺母就会跟随螺纹的旋转而产生线性运动，从而实现了丝杠的功能。

在蜗轮蜗杆升降机中，丝杠的作用是将蜗轮蜗杆的旋转运动转换为垂直向上或向下的直线运动。

当蜗轮旋转时，由于其和蜗杆的匹配，就能够带动蜗杆旋转一定的角度。

当蜗杆旋转到一定的角度时，就会将其上的螺纹带动螺母产生向上或向下的线性运动，从而带动货物的升降。

三、蜗轮蜗杆丝杠升降机的实现在蜗轮蜗杆丝杠升降机的结构中，蜗轮和蜗杆被用于实现减速效果，而丝杠和螺母被用于实现机械升降的效果。

蜗轮的传动能够将电机的高速旋转运动转换为低速、高力矩的蜗轮转动。

而蜗杆和蜗轮的传动比大，使得在传递过程中能够实现减速。

同时，在蜗轮的固定端设置一个安全制动装置，可以避免发生安全事故。

丝杠和螺母的传动则主要是用于实现机械升降的效果。

在实际应用中，丝杠通常是采用制造加工比较简单的高速旋压制法，而螺母是采用机械加工的方法，可以根据需求而设计材料、加工精度等参数。

蜗轮丝杆升降机原理

蜗轮丝杆升降机原理
蜗轮丝杆升降机是一种常见的升降装置，它主要由电机、蜗轮、丝杆、导轨、限位开关等组成。

其工作原理是通过电机驱动蜗轮旋转，从而带动丝杆旋转，通过丝杆与蜗轮的螺旋副运动，实现升降作业。

电机作为主要动力源，将电能转化为机械能，通过蜗轮的转动带动丝杆旋转，实现升降作业。

蜗轮与丝杆的螺旋副结构是蜗轮丝杆升降机的核心部分，其工作原理是蜗轮通过其螺旋线与丝杆的螺旋线相互嵌合，实现力的传递和运动的转换。

丝杆的螺旋线具有较高的精度和刚性，可以保证升降过程中的稳定性和准确性。

导轨可以起到导向和支撑的作用，保证升降平稳运行。

同时，限位开关可以控制升降的高度，防止升降过程中出现超高或超低的情况，保证安全性。

蜗轮丝杆升降机的特点是结构简单、体积小、载荷能力大、升降高度可调、运行平稳、噪音低、易于维护等。

其应用范围广泛，例如工业生产线上的物料输送、仓库货物的升降、医院手术床的升降等。

蜗轮丝杆升降机是一种常见的升降装置，其工作原理是通过电机驱动蜗轮旋转，带动丝杆旋转，通过丝杆与蜗轮的螺旋副运动，实现升降作业。

其优点是结构简单、体积小、载荷能力大、升降高度可调、运行平稳、噪音低、易于维护等，广泛应用于工业生产线、仓
库货物的升降、医院手术床的升降等领域。

蜗轮蜗杆升降机原理

蜗轮蜗杆升降机原理
蜗轮蜗杆升降机是一种常用的垂直运输设备，广泛应用于工业生产线、货物仓储、建筑工地等场合。

其工作原理是通过蜗轮与蜗杆的传动，使升降平台上升或下降。

蜗轮蜗杆升降机的主要部件包括蜗杆、蜗轮、升降平台和电动机。

蜗杆固定在机壳上，蜗轮与蜗杆咬合并自由旋转。

电动机通过传动装置将动力传递给蜗轮，使蜗轮转动。

当蜗轮转动时，蜗杆也随之转动，并通过蜗轮与蜗杆的咬合作用，将旋转运动转化为线性运动。

具体工作过程如下：当电动机启动时，传动装置将动力传递给蜗轮，使蜗轮开始转动。

蜗轮的高速旋转带动蜗杆一同旋转。

由于蜗杆与蜗轮咬合的特性，蜗杆受到转动的限制，只能沿着自身轴线进行线性运动。

升降平台上的载物因为固定在升降平台上，随着蜗杆的旋转运动，也会相对于地面上下移动。

当蜗轮继续旋转时，升降平台可以在垂直方向上实现升降操作。

当蜗轮停止旋转时，升降平台则停留在所设定的高度位置。

蜗轮蜗杆升降机的优点是结构简单，传动效率高，具有较大的传动比。

同时，由于螺旋线的特殊形状，使得其能够实现自锁功能，即使在电机停止工作时，也能稳定地保持升降平台的位置。

总之，蜗轮蜗杆升降机通过蜗轮与蜗杆的传动，利用线性运动
实现升降平台的升降功能。

其简洁而高效的工作原理，使得其在垂直运输领域中得到广泛应用。

丝杆升降原理

丝杆升降原理
丝杆升降原理是指利用丝杆和螺母的配合，通过旋转丝杆来实现升降运动的原理。

丝杆升降机构通常应用于各种机械设备中，如升降平台、升降车辆、升降机等，其原理简单而有效，具有较大的升降力和稳定性。

首先，丝杆升降原理的核心部件是丝杆和螺母。

丝杆是一种具有螺纹的轴，螺
纹可以是三角形、矩形、圆形等形状，而螺母则是与丝杆螺纹相配合的零件。

当丝杆旋转时，螺母会沿着丝杆的螺纹线性移动，从而实现升降的功能。

其次，丝杆升降原理的工作原理是利用螺纹的斜面摩擦力和螺纹的受力特性。

当丝杆旋转时，螺纹斜面之间的摩擦力会使螺母产生线性运动，同时由于螺纹的受力特性，丝杆和螺母之间会产生一定的压力，从而实现升降的功能。

另外，丝杆升降原理的优点在于其结构简单、可靠性高、传动效率高、升降力大、速度可调等特点。

同时，由于丝杆和螺母的螺纹配合，使得丝杆升降机构具有较好的自锁性能，即使在停止旋转时，也能够保持在当前位置不会自动下降或上升，这一特点使得丝杆升降机构在许多需要固定升降位置的场合具有很好的应用前景。

总之，丝杆升降原理是一种简单而有效的升降机构，其工作原理基于丝杆和螺
母的螺纹配合，通过旋转丝杆来实现线性升降运动。

其优点在于结构简单、可靠性高、传动效率高、升降力大、速度可调等特点，具有广泛的应用前景。

希望本文的介绍能够帮助大家更好地理解丝杆升降原理。

QWL系列蜗轮螺杆升降机

QWL系列蜗轮螺杆升降机概述QWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。

该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。

承载能力2.5—120T。

具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

具有提升、降落、推进、翻转等功能，可以单台或组合使用。

能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。

最高输入转速1500r/min，最大提升速度2.7m/min。

有不同的结构型式和装配方式，提升高度按用户的要求制造。

该装置可以自锁。

型式和标记1、结构型式升降机按结构型式分为：1型－丝杠同时作旋转运动和轴向移动；2型－丝杠作旋转运动。

丝杠上的螺母作轴向移动。

2、装配型式升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

3、丝杠头部型式1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比升降机分为两种传动比，即普通（P）和慢速（M）。

5、丝杠的防护1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。

6、标记示例QWL系列蜗轮螺杆升降机外形结构尺寸型号QWL 2.5 QWL 5 QWL 10QWL 15QWL 20 QWL 25 QWL35 QWL50 QWL100 QWL120S1行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 S2行程+110 行程+110 行程+150 行程+190 行程+205 行程+250 行程+285 行程+350 行程+400 S3150.5 193 230 262 317 350 416 550 570A 165 212 235 295 350 430 475 526 526B 120 155 200 215 260 280 500 622 622M 135 168 190 240 280 360 385 412 412 N 90 114 155 160 190 210 406 508 508H 97 130 150 176 217 240 280 360 360h 45 61.5 70 87 102 115 121 155 155h112 18 16 20 25 30 32 38 42 d(k6) 16 20 25 28 32 38 38 45 48 d114 17 21 28 35 35 45 48 48键GB11096 5×5×32 6×6×45 8×7×45 8×7×45 10×8×50 10×8×70 10×8×90 14×9×100 14×9×100 L ——42 42 58 80 105 100 190 L1110.5 132 172 213.5 221 265 310 380 380 L2190 228 280 322 355 430 558 610 610D 48 65 80 100 130 150 170 240 240D198 122 150 185 205 260 300 420 4202型升降机的外形结构尺寸型号QWL2.5 QWL5 QWL10QWL15QWL 20 QWL 25 QWL 35 QWL50 QWL100QWL120S 行程+85 行程+100 行程+125 行程+150行程+170 行程+205行程+250 行程+320 行程+330S1行程+215 行程+270 行程+335 行程+404行程+476 行程+535行程+603 行程+815 行程+845S2行程+238.5 行程+300 行程+359 行程+430行程+513 行程+580行程+685 行程+880 行程+910A 165 212 235 295 350 430 475 526 526B 120 155 200 215 260 280 500 622 622 M 135 168 190 240 280 360 385 412 412 N 90 114 155 160 190 210 406 508 508 H 100 131 160 194 226 250 290 375 375 H197 131 150 181 211 250 280 360 360 h 45 61.5 70 87 102 115 121 155 155 h112 14 16 20 25 30 32 38 42 d(k6) 16 20 25 28 32 38 38 45 48 d114 17 21 28 35 35 45 48 48键GB1096 5×5×32 6×6×32 8×7×45 8×7×45 10×8×50 10×8×70 10×8×90 14×9×100 14×9×100L ——42 42 58 80 105 100 100 L1110.5 132 172 213.5 221 265 310 380 380性能参数表注：1.最大许用功率是在环境温度为20℃，工作持续率为每小时20％的条件下的参数。

蜗轮丝杆升降机原理

蜗轮丝杆升降机的工作原理是什么？
蜗轮丝杆升降机是一种常见的升降设备，其工作原理是利用蜗轮
和丝杆的相互作用来实现升降过程。

具体来说，该机构包括蜗轮、丝杆、电机、减速器等组成部分。

下面我们来逐一分析这些部分的作用。

蜗轮是主动件，由蜗杆与蜗轮齿面咬合，蜗轮是一个沿轴线外螺
旋面所成的齿轮，其呈斜齿面，尖端呈刀口状，因此具有很大的自锁力，而且不易受外力干扰，满足升降机构的安全性要求。

丝杆是从动件，在蜗轮的作用下担负升降工作，其上有螺纹，蜗轮的每转一周，
丝杆将向上或向下移动一个螺距。

电机和减速器是升降过程的动力来源，电机向减速器输入动力，
减速器再将其传递到蜗轮上，机构开始升降。

通常蜗轮丝杆升降机配
备了限位开关，以保证升降机构的安全和可靠性。

当升降台达到预设
的高度时，限位开关会自动停止减速器的工作，使升降机机构停止运动，从而有效避免了运行误差。

总的来说，蜗轮丝杆升降机是一种性能稳定、安全可靠的升降设备，应用广泛。

在其工作原理的基础上，我们可以掌握其升降过程的
特点和技术要求，从而更好地运用这种机构，提高工作效率，确保人
员和物料的安全。

螺旋丝杆升降机原理

螺旋丝杆升降机原理螺旋丝杆升降机原理是利用螺旋丝杆和螺母之间的转动摩擦来实现上升或下降的机械装置。

它常用于需要定高或者定位的场合，如电梯、升降平台等。

螺旋丝杆升降机由螺旋丝杆、螺母、电机、减速机和底座等部件组成。

螺旋丝杆是一种长螺纹轴，上面有一个选装螺纹，通常是圆柱形。

螺母是沿着螺旋丝杆旋转的零件，通过与螺旋丝杆的螺纹相配合，实现螺旋丝杆的升降运动。

螺旋丝杆升降机的原理基于螺旋丝杆的螺旋运动。

当电机通过减速机驱动螺旋丝杆旋转时，螺旋丝杆将会推动螺母向上或向下转动。

螺母的转动使得螺纹从螺旋丝杆上转移，同时也推动了螺旋丝杆的运动。

螺旋丝杆升降机的升降速度和负载能力取决于螺旋丝杆的螺距和螺纹直径。

螺距越大，每转螺旋丝杆升降的距离就越大，升降速度也就越快。

而螺纹直径越大，螺旋丝杆的负载能力也就越大。

螺旋丝杆升降机的优点是结构简单，容易控制。

通过控制电机的转速，可以精确地控制螺旋丝杆升降机的升降高度。

此外，螺旋丝杆升降机的设计紧凑，占地面积小，适用于安装空间有限的场合。

然而，螺旋丝杆升降机也存在一些缺点。

首先，螺旋丝杆升降机的升降速度相对较慢，不适用于需要迅速移动的场合。

其次，螺旋丝杆升降机在垂直方向上的运动几乎不受侧向力的影响，但在水平方向上的移动容易受到外部力的影响，可能导致升降不平稳。

为了解决这些问题，螺旋丝杆升降机常常与其他结构相结合，例如液压系统或者电动滚轮系统。

液压系统可以提供更快的升降速度，电动滚轮系统可以降低升降过程中的侧向力。

总之，螺旋丝杆升降机是一种简单而有效的机械装置，通过螺旋丝杆和螺母之间的运动摩擦来实现升降功能。

它在许多场合都有应用，如电梯、升降平台、升降桌等。

随着技术的发展，螺旋丝杆升降机的性能还将进一步提高，为人们的生活和生产提供更大的便利。

涡轮升降丝杆计算公式

涡轮升降丝杆计算公式涡轮升降丝杆是一种常用于工业生产中的升降装置，它通过涡轮的旋转来驱动丝杆的升降，从而实现物体的升降运动。

在工程设计和使用过程中，我们需要对涡轮升降丝杆进行计算和分析，以确保其稳定性和安全性。

本文将介绍涡轮升降丝杆的计算公式及其应用。

涡轮升降丝杆的计算公式主要涉及到涡轮的转速、丝杆的螺距、传动效率等参数。

在进行计算之前，我们需要先了解涡轮升降丝杆的工作原理和结构特点。

涡轮升降丝杆由涡轮、丝杆、轴承、传动装置等部件组成，涡轮通过电机驱动旋转，带动丝杆升降，从而实现物体的升降运动。

在设计和使用涡轮升降丝杆时，我们需要考虑涡轮的转速、丝杆的螺距、传动效率等参数，以确保其正常运行和安全使用。

涡轮升降丝杆的计算公式如下：1. 涡轮转速的计算公式为：n = 60V/πD。

其中，n为涡轮的转速，V为涡轮的线速度，D为涡轮的直径。

根据涡轮的工作要求和传动装置的特点，我们可以通过这个公式来计算涡轮的转速，从而确定电机的功率和传动装置的参数。

2. 丝杆的升降速度的计算公式为：V = πDn/60。

其中，V为丝杆的升降速度，D为丝杆的螺距，n为涡轮的转速。

通过这个公式，我们可以计算出丝杆的升降速度，从而确定涡轮升降丝杆的升降能力和工作效率。

3. 传动效率的计算公式为：η = (T1-T2)/T1。

其中，η为传动效率，T1为输入扭矩，T2为输出扭矩。

通过这个公式，我们可以计算出传动装置的传动效率，从而确定涡轮升降丝杆的工作效率和能耗情况。

通过以上计算公式，我们可以对涡轮升降丝杆进行计算和分析，从而确定其工作参数和性能指标。

在实际工程设计和使用中，我们需要根据涡轮升降丝杆的具体要求和工作环境，合理选择涡轮的转速、丝杆的螺距、传动效率等参数，以确保涡轮升降丝杆的稳定性和安全性。

除了以上计算公式外，我们还需要考虑涡轮升降丝杆的结构设计、材料选择、安全保护措施等方面。

在涡轮升降丝杆的设计和使用过程中，我们需要充分考虑涡轮升降丝杆的工作环境和工作要求，合理选择涡轮升降丝杆的结构参数和工作参数，从而确保其正常运行和安全使用。

蜗轮丝杆升降机原理

蜗轮丝杆升降机原理
蜗轮丝杆升降机原理
蜗轮丝杆升降机主要有电动机、蜗轮丝杆、绞盘、升降支架、驱动轮等组成部件，其工作原理是：电动机驱动驱动轮，驱动轮带动蜗轮丝杆旋转，蜗轮丝杆带动绞盘旋转，绞盘带动轿子往上或往下移动，从而实现升降机的功能。

优点：
1、升降机的运行速度较快，负载能够实现高速运行，不受外力的干扰；
2、蜗轮丝杆机构比较紧凑，空间节省；
3、采用蜗轮丝杆结构，拥有较好的精度，实现了升降机的快速而准确的运行；
4、升降机结构紧凑，维护简单，能够有效的降低成本；
5、蜗轮丝杆结构安全可靠，安装运行简单；
缺点：
1、升降机动作幅度受限，无法实现较长距离的升降；
2、蜗轮丝杆的摩擦较大，耗电量较高，容易造成设备的过热；
3、应用范围有限，一般只能用于超轻负载的物体的升降；
4、由于绞盘的存在，会造成物件的变形，影响它的使用性能。

- 1 -。

蜗轮蜗杆式丝杆升降机结构设计 doc

蜗轮蜗杆式丝杆升降机结构设计 doc华中科技大学文华学院学生毕业设计（论文）任务书（2021年12月10 日至2021年5月20日）学部（系）：机电学部专业班级：学生姓名：指导教师：潘明华一、毕业设计（论文）题目蜗轮蜗杆式丝杆升降机结构设计二、毕业设计（论文）的主要内容1．确定升降机的结构组成，承重能力和工作行程；2．按设计的承重能力和传动比进行蜗杆传动和螺旋传动的设计计算；3. 设计其他零件如轴承等。

4.装配图的绘制。

三、毕业设计（论文）的进度安排及任务要求1.查阅资料，进行运动和动力参数的设计。

完成开题报告 3周2.完成外文翻译1周 3.进行蜗轮蜗杆传动装置的设计和校验 2周 4.螺旋传动的运动参数设计和强度校验 2周 5.装配图的绘制2周 6.撰写毕业论文 4周四、同组设计者无五、主要参考文献（不少于10篇）[1] 钟芳毅、吴昌林、唐增宝等编著，机械设计，华中科技大学出版社，2021 [2] 傅祥志、吴丕兰、杨家军等编著，机械原理，华中科技大学出版社，2000 [3] 机械设计课程设计 [4] 机械设计手册[5] 吴继泽、王统编著.齿根过渡曲线与齿根应力.国防工业出版社，1989 [6] 机械设计手册编委会编著巩云鹏、陈良玉主编.机械设计手册(新版)第三卷第十六篇齿轮传动.2021[7] 曾攀. 有限元分析及应用. 北京：清华大学出版社，2021 [8] 薛守义. 有限单元法。

北京：中国建材工业出版社，2021 [9] 付永华. 有限元分析基础. 武汉：武汉大学出版社，2021[10] 廖希亮、汪宗兵、张树生.渐开线圆柱齿轮的参数化建模研究[J].机械传动，2021.6指导教师（签名）：20 年月日系（专业）负责人（签名）：20 年月日（说明：任务书由指导教师负责填写。

一式3份，学部教务、指导教师、学生各存1份感谢您的阅读，祝您生活愉快。

丝杆升降机结构是什么样的

丝杆升降机作为现在较常使用的一种传动载体，可以说一直广受好评，当然在使用的时候是需要根据实际需求进行设计及安装的，本次就分享相关的安装方案，希望对大家使用丝杆升降机有所帮助。

行业内人一般都知道，丝杆升降机又称螺旋传动机构，它主要用来将旋转运动变换为直线运动或将直线运动变。

该产品有滑动摩擦机构和滚动摩擦机构之分；滑动螺母机构结构简单，加工方便。

丝杆升降机结构：
1．工作原理丝杠和螺母的螺纹滚道间置有滚珠。

2，当丝杠或螺母转动时，滚珠沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置。

3，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。

传动形式根据丝杠和螺母相对运动的组合情况，丝杆升降机基本传动形式有二种类型。

(1)螺母固定、丝杠转动并移动，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其轴向尺寸不宜太长，否则刚性较差。

因此只适用于行程较小的场合。

(2)丝杠转动、螺母移动，该传动形式需要限制螺母的转动，故需导向装置。

其特点是结构紧凑，丝杠刚性较好、适用于工作行程较大的场合。

更多丝杆升降机、蜗轮蜗杆问题欢迎联系
优励精工。

优励精工是专门生产蜗轮丝杠升降
机和齿轮箱、直线驱动器及精密滚珠丝杠、T
型丝杆等传动零部件的专业化公司。

技术力量
雄厚，具有多名国内外技术专家，通过引进欧
洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。

蜗轮蜗杆的工作原理，这次终于搞懂了！

蜗轮蜗杆的工作原理，这次终于搞懂了！蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。

蜗轮与蜗杆在其中间平面内相当于齿轮与齿条，蜗杆又与螺杆形状相似。

蜗轮蜗杆机构通常两轴交错角为 90°，一般是以蜗杆为主动件。

从外形上看,蜗杆类似螺栓，蜗轮则很像斜齿圆柱齿轮。

工作时，蜗轮轮齿沿着蜗杆的螺旋面作滑动和滚动。

为了改善轮齿的接触情况，将蜗轮沿齿宽方向做成圆弧形,使之将蜗杆部分包住，这样蜗杆蜗轮啮合时是线接触，而不是点接触。

蜗轮蜗杆传动是由蜗杆和蜗轮组成，一般蜗杆为主动件。

蜗杆和螺纹一样有右旋和左旋之分蜗杆传动，分别称为右旋蜗杆和左旋蜗杆。

蜗杆上只有一条螺旋线的称为单头蜗杆，即蜗杆转一周，涡轮转过一齿；若蜗杆上有两条螺旋线，就称为双头蜗杆，即蜗杆转一周，涡轮转过两齿。

蜗轮蜗杆的特点：1.可以得到很大的传动比，比交错轴斜齿轮机构紧凑。

2.两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构。

3.蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小。

4.具有自锁性。

当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。

如在起重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用。

5.传动效率较低，磨损较严重。

蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。

另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。

6.蜗杆轴向力较大。

猛戳视频，了解更多↓↓↓在蜗轮蜗杆传动中，蜗轮轮齿的失效形式有点蚀、磨损、胶合和轮齿弯曲折断。

但一般蜗杆传动效率较低，滑动速度较大，容易发热等，故胶合和磨损破坏更为常见。

蜗轮蜗杆传动为了避免胶合和减缓磨损，其材料必须具备减摩、耐磨和抗胶合的性能。

一般蜗杆用碳钢或合金钢制成，螺旋表面应经热处理（如淬火和渗碳），以便达到高的硬度(HRC45～63)，然后经过磨削或珩磨以提高传动的承载能力。
