2016年12月西南大网络与继续教育学院【0918】工程制图III参考答案
西南大学16春建筑制图作业答案
作业1单选题题目说明：（10.0分）1.钢筋工程施工中要看懂（）A. A:总平面图»B. B: 土建施工图* C. C:结构施工图D. D: 土建施工图与结构施工图2. 在施工图中,C代表（）。
A. A:门宀B. B:窗—.C. C:梁cD. D:柱(10.0分)3. L202(150 X 300)得知该梁，断面尺寸是((7 亠A. A：宽150mm 咼300mmr 亠B. B:宽300mm 咼150mmr 亠亠 C. C:宽150cm,咼300cmC亠D. D：宽300cm,咼150cm4. r 结构施工土中的圈梁表示（)A.A:GLB.B:QLC C.C:JLC D.D:KL5.填充不得穿越尺寸数字，不可避免时。
应该是（* A. A:图线断开B. B:二者重合厂—.C. C:省略标注rD. D:前述均可（10.0分）6.在钢筋混凝土构件代号中，“ GL”是表示（A. A : 圈梁r B. B : 过梁r C. C: 连系梁r D. D: 基础梁8. 在施工中丄代表（J A A :板r 辛、B. B :柱C. C:梁D. D:墙9. 在钢筋混凝土构件代号中，“ JL ”是表示（）r A. A :圈梁B. B :过梁 rC . c ：连系梁D. D:基础梁（10.0分）7. 该图示A. A :轴线详图，图纸编号为B. B :轴线详图，图纸编号为 hC. C:剖面详图，图纸编号为D. D:剖面详图，图纸编号为 4,详图编号为33, 详图编号为44, 详图编号为33,详图编号为4表示（）其旋转方向可向上、向下、向左、向右。
为了使断面轮廓线区别于投影轮廓线，断面轮廓线应以粗实线绘制，而投影轮廓线则以中粗实线绘制。
中断面图：断面图画在构件投影图的中断处，就称为中断断面图。
它主要用于一些较长且均匀变化的单一构件。
所示为角钢的中断断面图，其画法是在构件投影图的某一处用折断线断开，然后将断面图画在当中。
(建筑制图)课程综合自测题3(试卷和答案)
(建筑制图)课程综合自测题3(试卷和答案)电子科技大学网络教育考卷（A3卷）(2015年至2016学年度第2学期)考试时间 年 月 日(90分钟) 课程 建筑制图(网络教学) 教师签名 邓 娜大题号 一 二 三 四 五 六 七 八 九 十 合 计 得 分[注意：所有题目的答案均填涂在答题卡上，写在本试卷上的答案无效]一、选择题和判断题（将下列各题正确的番号填入下面的表格内，每题2分，共50分。
） 1. 绘图比例是：( )。
A.图形与实物相应要素的线性尺寸之比B.实物与图形相应要素的线性尺寸之比C.比例尺上的比例刻度D.图形上尺寸数字的换算系数2. 如果物体的长度为1000mm ，绘图比例是1:20，则在绘图时其长度应取：( )。
A.100B.1000C.50D.20 3. 粗实线的用途为：( )。
A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线 4. 正投影法是指：( )。
A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法5. 在钢筋混凝土结构图中，可见的钢筋用：( )。
A.粗实线绘制，线宽由钢筋直径确定 B.中粗实线绘制C.用钢筋的实际投影表示D.粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( )。
A.钢筋的直径符号B.钢筋的品种代号C.均匀分布的钢筋间距D.钢筋表面的种类 7. 在建筑施工图中，定位轴线是确定：( )。
A.承重墙、柱子等主要承重构件轴线位置的 B.墙身轴线位置的C.房屋基础轴线位置的D.房屋柱子中心位置的8. 在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引详图索引编号应写在：( )。
__________________ 专业名称__________________ 班号________________学号__________________教学中心_________________……… …… … … … … …密………………… …… … … … … ……封……………… …… … … …线… … … …… … … ……………………00000041418. 门编号FDM1021表示该门为防盗门，高度为1000mm，宽度2100mm。
西南大学网络与继续教育学院0918《工程制图III》大作业答案
0918《工程制图III》一1.图纸格式分为需要装订和不需要装订两种。
按标题栏的长边置于水平方向并与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
2.1、面与圆柱相交时，只和一个圆柱的圆（底面圆或顶面圆）及柱身相交，此时的交线：由圆柱圆上的交线（是直线段）和柱身交线（是圆弧线）组成；2、面与圆柱相交时，与圆柱上下底面圆都不相交，只与柱身相交，此时的交线是一个闭合的圆弧线，特殊情况：当面与上下底面平行时，这个圆弧线刚好和圆柱上下底面圆大小相等的圆；3、面与圆柱相交时，与圆柱上下底面圆都相交，交线是上下底面圆的交线（是直线段）和柱身两侧的两端弧线组成，特殊情况：面与底面圆垂直时候，交线是由圆柱上下底面的交线和柱身的竖向交线组成的矩形。
3.求作两回转体的相贯线常用积聚性法和辅助平面法。
4.螺纹的完整标记是由直径，长度，品质（比如三级螺纹HRB400)，钢厂，生产日期组成的。
5..平行于一个投影面、倾斜于另外两个投影面的直线,称为投影面平行线.平行于H面的直线称为水平线；平行于V面的直线称为正平线,平行于W面的直线称为侧平线.下面以正平线为例分析投影面平行线的投影特性.6.交点法：即先作出平面立体的各棱线与截平面的交点，然后将各点依次连接起来，即得截交线。
连接各交点有一定的原则：只有两点在同一个表面上时才能连接。
由此可见，棱面上的两点用实线连接，不可见棱面上的两点用虚线连接；交线法：求出平面立体的各表面与截平面的交线。
7.外螺纹，国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画。
8.以孔为基准来加工轴的尺寸,即,孔的下偏差为0。
二．三四。
网络教育工程制图作业《工程制图Ⅲ》作业答案全解
1.图纸幅面的代号有哪几种？2.图纸格式分为哪两种？按标题栏的方位又可将图纸格式分为哪两种？3.一个完整的尺寸，一般应包括哪四个组成部分，它们分别有哪些规定？4.标注平面图形的尺寸应达到哪三个要求？这三个要求主要体现哪些内容？5.什么是平面图形的尺寸基准、定形尺寸和定位尺寸？通常按哪几个步骤标注平面图形的尺寸？6.圆弧连接指什么？在图样上的圆弧连接处，为何必须比较准确作出连接圆弧的圆心和切点？在平面图形圆弧连接处的线段可分为哪三类？它们是根据什么区分的？在作图时应按什么顺序画这三类线段？7.机械图样中的线宽分为哪两种？设粗实线的线宽为d,虚线、点画线、细实线、波浪线的线宽是多少？参考答案： 1.A0/A1/A2/A3/A42.图纸格式分为需要装订和不需要装订两种。
按标题栏的长边置于水平方向并与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
3.包括尺寸线、尺寸界线、尺寸数字和尺寸终端（箭头）。
尺寸数字注写在尺寸线上方；尺寸线用细实线绘制；尺寸界线用细实线绘制，一般应与尺寸线垂直，并超出尺寸线2mm;尺寸终端采用实心箭头。
4.正确、完整、清晰。
正确是指尺寸数字不能写错；完整是指尺寸要注写完全，不遗漏各组成部分的定形尺寸和定位尺寸。
清晰是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐。
5、尺寸基准是指尺寸的起点。
定形尺寸指确定各部分形状大小的尺寸；定位尺寸指确定各部分之间相对位置大小的尺寸。
先分析形状，确定尺寸基准；注出各部分定形尺寸；注出各部分所需的定位尺寸。
6.圆弧连接指直线与圆弧相切，圆弧与圆弧相切。
为了得到光滑相切的图形，必须准确作出连接圆弧的圆心和切点。
圆弧连接处的线段可分为已知线段、中间线段和连接线段。
有足够的定形尺寸和定位尺寸，称为已知线段；缺少一个定位尺寸，必须依靠一端与另一线段相切而画出的线段，称为中间线段；缺少两个定位尺寸，因而要依靠两端与另两线段相切，才能画出的线段，称为连接线段。

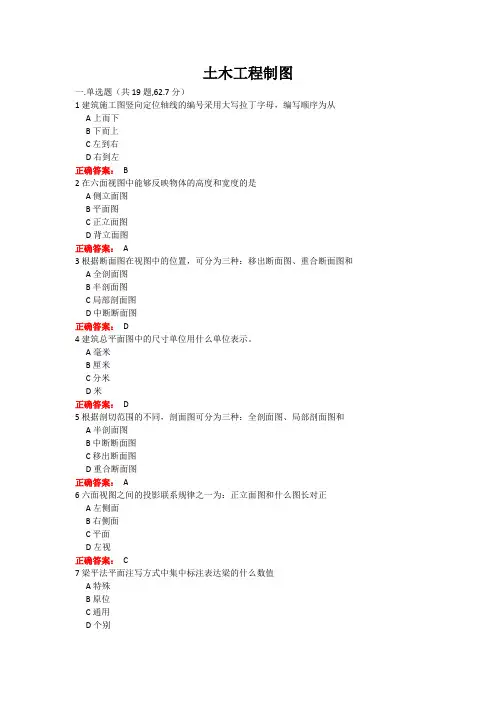

西大成人教育土木工程制图期末考试复习题及参考答案
土木工程制图一.单选题（共19题,62.7分）1建筑施工图竖向定位轴线的编号采用大写拉丁字母，编写顺序为从A上而下B下而上C左到右D右到左正确答案：B2在六面视图中能够反映物体的高度和宽度的是A侧立面图B平面图C正立面图D背立面图正确答案：A3根据断面图在视图中的位置，可分为三种：移出断面图、重合断面图和A全剖面图B半剖面图C局部剖面图D中断断面图正确答案：D4建筑总平面图中的尺寸单位用什么单位表示。
A毫米B厘米C分米D米正确答案：D5根据剖切范围的不同，剖面图可分为三种：全剖面图、局部剖面图和A半剖面图B中断断面图C移出断面图D重合断面图正确答案：A6六面视图之间的投影联系规律之一为：正立面图和什么图长对正A左侧面B右侧面C平面D左视正确答案：C7梁平法平面注写方式中集中标注表达梁的什么数值A特殊B原位C通用D个别正确答案：C8尺寸线应用哪种线绘制？A粗实线B细实线C点画线D虚线正确答案：B9图样中的汉字不应小于A2.5B3.5C5D7正确答案：B10如果粗实线的线宽是0.7，那么细实线的线宽为A0.5B0.35C0.18D0.15正确答案：C11根据《建筑结构制图标准》规定，圈梁的代号是AJLBGZCTGBDQL正确答案：D12根据《建筑结构制图标准》规定，板的代号是AJLBGZCTGBDB正确答案：D13剖视图按剖切范围分为三种：全剖视图、半剖视图和A局部剖视图B单一剖视图C阶梯剖视图D旋转剖视图正确答案：A14按在构件中所起的作用不同，钢筋可分为：受力筋、架立筋、构造筋、箍筋和A分布筋BⅠ级钢筋CⅡ级钢筋DⅢ级钢筋正确答案：A15尺寸界线应用哪种线绘制A粗实线B细实线C点画线D虚线正确答案：B16图纸说明的汉字应写成A黑体B宋体C楷体D长仿宋体正确答案：D17不可见轮廓线应用哪种线绘制？A粗实线B细实线C点画线D虚线正确答案：D18在六个视图中能够反映物体的高度和宽度的是A主视图B右视图C俯视图D后视图正确答案：B19尺寸界线应用哪种线绘制？A点画线B虚线C粗实线D细实线正确答案：D二.参照轴测图补第三视图（共4题,13.2分）1补左侧面图（必须手写答题卡拍照上传）正确答案：2补正立面图（必须手写答题卡拍照上传）正确答案：3补平面图（必须手写答题卡拍照上传）正确答案：4补平面图（必须手写答题卡拍照上传）正确答案：三.参照轴测图补六面视图（共2题,6.6分）1根据组合体的V、H投影图，在指定位置画出组合体的左侧面图和背面图（必须手写答题卡拍照上传）正确答案：左侧面图8分，背面图6分（每条线1分）2根据组合体的V、W投影图，在指定位置画出组合体的右侧面图和平面图（必须手写答题卡拍照上传）正确答案：每个图7分，四.补剖面断面图（共2题,6.6分）1对照T梁的V、W投影图，在指定位置画出1-1全剖面、2-2断面图（必须手写答题卡拍照上传）正确答案：1-1全剖面8分、2-2断面图8分2对照组合体的V、H投影图，在指定位置画出1-1全剖面、2-2断面图（必须手写答题卡拍照上传）正确答案：1-1全剖面9分、2-2断面图7分五.读图并标尺寸（共1题,3.3分）1参考轴测图补平面图并标注组合体的全部尺寸（所标尺寸必须符合建筑制图标准，尺寸数值按轴测图所标大小标注）（必须手写答题卡拍照上传）正确答案：补图6分，标注尺寸8分（每处1分），尺寸标注符合建筑制图标准1分六.阅读建筑施工图（共1题,3.3分）1读如下房屋平面图，补全图中总长、总宽尺寸数字（图中上方及右侧位置）及轴线编号（图中右侧位置），并填空：(必须手写答题卡，拍照上传）（1）该层住宅楼总长m，总宽m，分轴线有根。

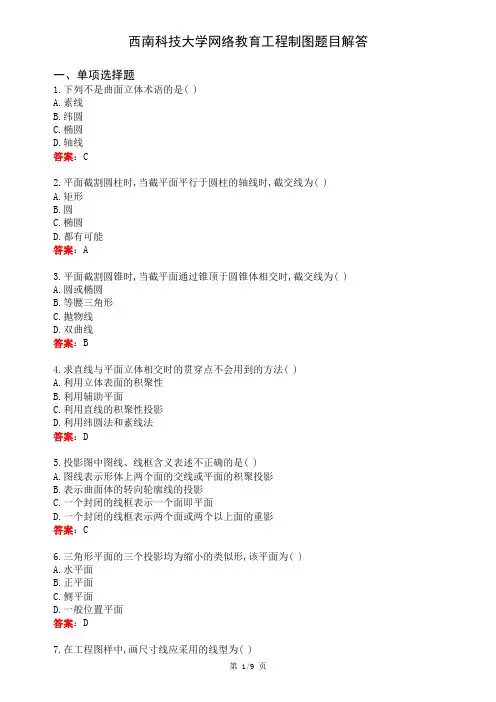

西南科技大学网络教育工程制图题目解答
西南科技大学网络教育工程制图题目解答一、单项选择题1.下列不是曲面立体术语的是( )A.素线B.纬圆C.椭圆D.轴线答案：C2.平面截割圆柱时,当截平面平行于圆柱的轴线时,截交线为( )A.矩形B.圆C.椭圆D.都有可能答案：A3.平面截割圆锥时,当截平面通过锥顶于圆锥体相交时,截交线为( )A.圆或椭圆B.等腰三角形C.抛物线D.双曲线答案：B4.求直线与平面立体相交时的贯穿点不会用到的方法( )A.利用立体表面的积聚性B.利用辅助平面C.利用直线的积聚性投影D.利用纬圆法和素线法答案：D5.投影图中图线、线框含义表述不正确的是( )A.图线表示形体上两个面的交线或平面的积聚投影B.表示曲面体的转向轮廓线的投影C.一个封闭的线框表示一个面即平面D.一个封闭的线框表示两个面或两个以上面的重影答案：C6.三角形平面的三个投影均为缩小的类似形,该平面为( )A.水平面B.正平面C.侧平面D.一般位置平面答案：D7.在工程图样中,画尺寸线应采用的线型为( )A.细虚线B.细实线C.粗实线D.粗虚线答案：B8.A.AB.BC.CD.D答案：B9.A.AB.BC.CD.D答案：B 10.A.AB.BC.CD.D答案：C11.A.AB.BC.CD.D答案：B 12.A.AB.BC.CD.D答案：C 13.A.AB.BC.CD.D答案：C 14.A.AB.BC.CD.D答案：D15.A.AB.BC.CD.D答案：B 16.A.AB.BC.CD.D答案：C17.A.AB.BC.cD.d答案：B 18.A.AB.BC.CD.D答案：D 19.A.AB.BC.CD.D答案：D20.A.AB.BC.CD.D答案：C二、判断题21.棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在这条线上。
( ) 答案：正确22.求棱锥面上点的投影,可以利用素线法来做。
( )答案：错误23.平面立体相贯,相贯线可能是一组也可能是两组。
网络与继续教育学院课程试题及答案.docx
西南大学网络与继续教育学院课程试题类别：网教（网教/成教）专业：土木工程20匚年星月1、桁架计算的结点法所选分离体包含几个结点匚任意个匚最多两个匚最少两个C单个22、固定较支座有儿个约束反力分童c A・3个匚2个2匚4个匚1个3、从一个无多余约束的儿何不变体系上去除二元体后得到的新体系是匚几何瞬变体系匚几何可变体系匚有多余约束的几何不变体系匚无多余约朿的几何不变体系▽4、两刚片用三根延长线交于一点的链杆相连组成匚C.有两个多余约束的儿何不变体系c有一个自由度和一个多余约束的可变体系c无多余约朿的几何不变体系5、定向滑动支座有几个约束反力分量C 1个匚3个匚2个"*C 4个6、结构的刚度是指C结构保持原有平衡形式的能力C结构抵抗破坏的能力C结构抵抗失稳的能力C结构抵抗变形的能力97、桁架计算的截面法所选分离体包含儿个结点匚E.最少两个匸C单个c最多两个匚任意个8、对结构进行强度计算的目的，是为了保证结构C不发生刚体运动匚既经济又安全c美观实用匚不致发生过大的变形9、可动较支座有几个约束反力分量C 2个匸匚4个匚3个匚2个10、固定支座（固定端）有儿个约束反力分量匚4个C 2个匚3个7匚1个判断题11＞改变荷载值的大小，三较拱的合理拱轴线不变。
匚 A.V ▽匚B.x12、多余约束是体系中不需要的约束。
C A.V匚B.X 913、复较是连接三个或三个以上刚片的狡匚 A.V a匚B.x14、结构发生了变形必然会引起位移，结构有位移必然有变形发生。
C A.VC B.X 915、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。
匚 A.V V匚B.x16、一根连杆相当于一个约束。
C A.V 9匚B.x17、单较是联接两个刚片的较。
匸 A.V 9匸B.x18、连接四个刚片的复较相当于四个约束。
E A.V匚 B.x 919、虚功原理屮的力状态和位移状态都是虚设的。
匚A.V20、带拉杆三钱拱中拉杆的拉力等于无拉杆三钱拱的水平推力。
西南科技大学网络教育《建筑制图》在线考试
建筑制图—在线考试一、单选题1.截平面通过锥顶完全截割圆锥时,截交线为( )A.椭圆B.抛三角形C.四边形D.圆2.下列说法正确的是( )A.投影面垂直线满足中心投影规律B.投影面垂直线可以在两个投影面反映集聚性C.直线垂直于一个投影面,必然平行于其余两个投影面。
D.直线垂直于那个投影面,就在那个投影面反映实长3.平面截割半球时,当截平面平行于水平面时,截交线在水平投影面为( )A.圆B.椭圆C.抛物线D.双曲线4.平面截割三棱柱时,当截平面完全截切时,截交线为( )A.矩形B.三角形C.椭圆D.都有可能5.选出左侧视图中正确的。
( )A.AB.BC.CD.D6.图中两平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直7.找出钢筋混凝土梁的移出断面图中1-1断面图正确的。
( )A.AB.BC.CD.D8.图中两平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直9.正垂线垂直于正面投影面,在正面投影面的落影是( )A.集聚为一点B.平行于Z轴的直线C.平行于X轴的直线D.平行于Y轴的直线10.在组合体三视图中,看不到的形体轮廓线用什么线型表示( )A.实线B.波浪线C.曲线D.虚线11.正面投影面(V面)反映形体的什么位置关系( )A.左右关系B.上下关系C.上下,左右关系D.前后关系12.下列选项中,选出不是平行投影特性的是( )A.集聚性B.平行性C.等比性D.缩小性13.中心投影法是指( )。
A.投射线都相交于投射中心,投射出形体投影的方法B.投射线互相平行且垂直于投影面,投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面,投射出形体投影的方法14.正平线投影特点正确的是( )。
A.在水平面投影面显示实长B.在正面投影面显示实长C.在左侧投影面显示实长D.三个投影面均为实长15.水平截平面完全截割圆锥时,截交线为( )A.椭圆B.抛物线C.四边形D.圆16.下列不是曲面立体术语的是( )A.素线B.纬圆D.轴线17.平面截割圆球时,当截平面平行于水平面时,截交线在水平投影面为( )A.圆B.椭圆C.抛物线D.双曲线18.平面截割五棱柱时,当截平面完全截切时,截交线为( )A.矩形B.五边形C.椭圆D.都有可能19.图中两平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直20.图中两平面的相对几何关系是( )D.相交不垂直21.图中两平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直22.图中两平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直23.图中直线和平面的相对几何关系是( )D.相交不垂直24.图中直线和平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直25.图中直线和平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直26.图中直线和平面的相对几何关系是( )A.平行B.交叉垂直C.相交垂直D.相交不垂直27.正投影法是指( )。
2016年6月西南大网络与继续教育学院 建筑制图 1086 参考答案
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
5、答：
序号
名称
代号
序号
名称
代号
序号
名称
代号
1
板
B
19
圈梁
QL
37
承台
CT
2
屋面板
WB
20
过梁
GL
38
设备基础
SJ
3
空心板
KB
21
连系梁
LL
39
桩
ZH
4
槽行板
CB
22
基础梁
JL
40
挡土墙
DQ
5
折板
ZB
23
楼梯梁
TL
41
地沟
DG
6
密助板
MB
24
框架梁
KL
42
柱间支撑
DC
7
楼梯板
TB
25
框支梁
KZL
43
垂直支撑
ZC
8
盖板或沟盖板
GB
26
屋面框架梁
WKL
44
西南大学《建筑制图》网上作业及参考答案
1：[单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是A：房屋的总体布局B：房屋的内外形状C：房屋内部的平面布局D：房屋承重构件的布置参考答案：D2：[单选题]下列关于楼梯的描述错误的是A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm参考答案：C3：[单选题]结构布置图常用的比例为A：1:200,1:500,1:1000B：1:5,1:10,1:20C：1:10,1:20,1:50D：1:50,1:100,1:200参考答案：D4：[论述题]什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
5：[填空题]结构平面布置图。
它表示了承重构件的、和或的配置。
参考答案：结构平面布置图。
它表示了承重构件的位置、类型和数量或钢筋的配置1：[填空题]图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
参考答案：图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。
2：[多选题]给水排水工程图按其作用和内容来分为A：管道平面布置图B：管道轴测图C：管道配件及安装详图D：水处理工艺设备图参考答案：ABCD3：[单选题]楼梯是多层房屋上下交通的主要设施。
0918西南大学网络教育12月
类别：网教专业：机电一体化,汽车技术服务与营销2016年12月
课程名称【编号】：工程制图III【0918】A卷
大作业满分：100分
一、简答题（每题10分，共80分）
1.机械图样中的线宽分为哪两种？（10分）答；
2.组合体有哪几种组合形式？(10分
答；叠加，切割，综合型三种
8.剖视图与断面图有何区别？（10分）
答；剖视图不仅要画出剖界面与物体接触部分的图形，还要画出剖切面后面的可见轮廓。断面图仅画出剖切面与物体接触部分的图形。
二、已知点A在V面之前36，点B在H面之上10,点C在V面上，点D在H面上，点E在投影轴上，补全诸点的两面投影.（5分）
三、求直线AB与平面CDE的交点，并表明可见性。（5分）
四、完成形体截交线的投影。（10分）
6.试述读图的基本方法和基本要领。（10分）
答；形体分析法和线面分析法。1将各个视图联系起来识读。2理解视图中线框和图线的含义。3从反映形体特征的视图入手。
7.相贯线的作图步骤是什么？（10分）
答；1求特殊点特殊点是一些能确定相贯线形状和范围的点，如转向轮廓线上的点，对称相贯线在对称面上的点，极限位置点。2求一般点为了让能光滑的做出相贯线投影，还需在特殊点之间在做一些一般点。3判别可见性并光滑连线只有同时位于两立体可见表面上的相贯线，其投影才可见。
3.组合体上相邻表面的连接关系有哪些？（10分）
答；组合体相邻表面有平齐，相交，相切三种关系。
4.平行投影法分为哪两种？（10分）
答；正投影和斜投影。
5.如何求平面立体的投影？（10分）
答；绘制平面的立体投影，可归结为绘制他的所有多边形表面的投影，也就是绘制这些多边形的边和顶点的投影。只要求出平，所有面的投影出来了，则平面立体投影就求出来了。
西南大学《建筑制图》网上作业及参考答案
1：[论述题]一、一套完整的房屋施工图应包含哪些工程图纸。
（按图纸的编排次序回答）参考答案：答：（1）首页图；（2）设计总说明；（3）建筑施工图：总平面图――建筑平面图（底层平面图~标准层平面图~顶层平面图~屋顶平面图）――建筑立面图（正立面图~背立面图~侧立面图）――建筑剖面图――建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。
（4）结构施工图：结构设计说明――基础平面图――基础详图――结构平面图（楼层结构平面图~屋顶结构平面图）――构件详图（楼梯结构施工图~现浇构件配筋图）。
（5）给排水施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。
（6）采暖通风施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。
（7）电气施工图：线路平面图――线路系统图――线路安装详图――图例及施工说明。
2：[论述题]二、简述基础平面图的形成过程。
参考答案：答：用一个假想的水平剖切平面，沿建筑物底层室内设计地面（±0.000）把整幢建筑物剖开，移去剖切平面以上的建筑物和基槽回填土后，用直接正投影法所作的水平投影。
就是反映基槽未回填土时基础的平面布置的图样。
1：[判断题]10、A2幅面图纸的幅面尺寸为：594×841参考答案：错误2：[判断题]9、工程图中标注圆的直径，必须在圆的直径尺寸前注写直径代号R参考答案：错误3：[判断题]8、基础和地基都是建筑物的构造组成部分参考答案：错误4：[判断题]7、在钢筋混凝土板中，布设的钢筋主要是受力筋和分布筋参考答案：正确5：[判断题]6、在给排水管道平面中，给水管道用粗实线绘制，排水管道用细实线绘制参考答案：错误6：[判断题]5、楼层结构平面图形成中，其假想的水平剖切平面位于门窗洞口之间参考答案：错误7：[判断题]4、建筑总平面图中的标高属于相对标高参考答案：错误8：[判断题]3、正投影就是平行投射线与投影面垂直参考答案：正确9：[判断题]2、工程图中标注的汉字字高不得小于5mm，数字字高不得小于3mm参考答案：错误10：[判断题]1、索引符号中分子数字代表详图编号、分母数字代表详图所在图纸编号参考答案：正确1：[论述题]二、建筑平面图的形成及图示内容参考答案：答：形成：用一个假想的水平剖切平面，沿门窗洞口之间进行剖切，移去剖切平面以上的部分，将剩余部分向下做水平正投影所得到的视图。
西南大学网络教育19.6月工程制图III【0918答案
西南大学网络与继续教育学院课程考试试题卷
类别：网教2019年06月
课程名称【编号】：工程制图III 【0918】 A卷
大作业满分：100 分
一、简答题（选做4题，每题20分，共80分）
二、按立体图作诸点（A、B、C）的两面投影。
（6分）
1.图纸格式分为哪两种？按标题栏的方位又可将图纸格式分为哪两种？（20分）
2.平面与圆柱面的交线有哪三种情况？（20分）
3. 求作两回转体表面的相贯线常用哪两种方法？（20分）
4. 普通螺纹的完整标记有哪三部分组成？（20分）
5．投影面平行面有哪些投影特性？（20分）
6. 如何求作平面与平面立体的截交线？（20分）
7. 外螺纹牙顶和牙底的规定画法。
（20分）
8. 基孔制是怎样定义的？（20分）
三、作下列直线的三面投影：水平线AB,从点A向左、向前, β=30 ,长20；（6分）
- 1 -。
西南大学建筑制图作业答案
房屋建筑学1：[论述题]读图题：由图简述房屋的组成及其作用？参考答案：答：右上图所示为一幢三层楼的建筑。
楼房第一层为底层（或一层、首层），往上数为二层、三层...顶层（本例的三层即为顶层）。
房屋由许多构件、配件和装修构造组成。
它们有些起承重作用，如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用，如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。
2：[单选题]下列叙述中不正确的是（）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位A：3%表示长度为100.高度为3的坡度倾斜度B：指北针一般画在总平面图和底层平面图上C：总平面图中的尺寸单位为毫米，标高尺寸单位为米D：总平面图的所有尺寸单位均为米，标注至小数点后二位参考答案：C 3：[单选题]7-9层的住宅属于（）A、低层B、多层C、中高层 D 、高层参考答案：C4：[单选题]一级建筑的耐久年限为（）年。
A、15-25B、25-50C、50-100D、100以上参考答案：D5：[单选题]剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm 参考答案：A6：[单选题]建筑的耐火等级可分为( )级。
A、3B、4C、5D、6参考答案：B7：[单选题]建筑施工图上一般注明的标高是( )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明参考答案：B8：[单选题]下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
参考答案：D9：[单选题]详图索引符号为圆圈内的3表示( )。
西南大学网络教育建筑制图作业参考答案
建筑制图作业参考答案37、多面正投影法、轴测投影法、透视投影法、标高投影法38、等测投影，二测轴投影，三测轴投影39、尺寸界线，尺寸线，尺寸起止符号，尺寸数字40、线面分析法、形体分析法41、轴间角、轴向伸缩系数42、粗实、细实、虚、细实线（上面带×）43、建筑施工图、结构施工图、设备施工图44、叠加式、切割式、混合式45、绝对标高、相对标高；绝对标高、相对标高46、正轴测投影、斜轴测投影47、假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
48、49、直接画在视图轮廓线内的断面图，称为重合断面图。
直接画在杆件断开处的断面图，称为中断断面图。
50、当建筑形体上有的侧面不平行于基本投影面，而又需要表达它的实形时，可以考虑增加辅助投影图。
如果作出该构造节点的反方向的投影,便可使不可见部分变为可见。
这种投影方法称为镜像投影，所得的投影面称为镜像视图，并需在图名之后注写"镜像"二字。
51、平行投影：通过一组平行投射线(相当于投射中心位于无穷远处)而得到的形体投影称平行投影。
（投射线相当于太阳发出的光线）平行投影又可根据投射线与投影面垂直与否分为：平行正投影法与平行斜投影法。
52、底、构造柱、<\/FONT>±0.000 <\/FONT>、-0.300 <\/FONT>、水泥散水、坡道<\/B>1<\/FONT>～13<\/FONT>、A<\/FONT>～H <\/FONT>、21240mm<\/FONT>、10740mm<\/FONT>、2300mm<\/FONT>、3800mm<\/FONT>、240mm<\/FONT>、M-1<\/FONT>、M-6<\/FONT>、C-1<\/FONT>、C-2<\/FONT>、C-8<\/FONT>、楼梯间并通过门窗洞口53、答：根据提供的立面图可得出以下几点:1.从图名或轴线的编号可知该图是表示房屋南向的立面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
读图的基本要领
（一）将各个视图联系起来识读。
（二）理解视图中线框和图线的含义
（三）从反映形体特征的视图入手
7.相贯线的作图步骤是什么？（10分）
答：相贯线的作图步骤
①求特殊点特殊点是一些能确定相贯线形状和范围的点，如转向轮廓线上的点，对称相贯线在对称面上的点，极限位置点。
二、已知点A在V面之前36，点B在H面之上10,点C在V面上，点D在H面上，点E在投影轴上，补全诸点的两面投影.（5分）
三、求直线AB与平面CDE的交点，并表明可见性。（5分）
答：
四、完成形体截交线的投影。（10分）
答：
答：叠加、切割、综合型三种。
3.组合体上相邻表面的连接关系有哪些？（10分）
答：组合体相邻表面有平齐、相交、相切三种连接关系
4.平行投影法分为哪两种？（10分）
答：平行投影法分为正投影法和斜投影法。
5.如何求平面立体的投影？（10分）
答：绘制平面立体的投影，可归结为绘制它的所有多边形表面的投影，也就是绘制这些多边形的边和顶点的投影。只要求出平面立体顶点的投影，连接成线，就是边，边再连接起来，就成了面。所有面的投影出来了，则平面立体的投影就求出来了。
西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：机电一体化,汽车技术服务与营销2016年12月
课程名称【编号】：工程制图III【0918】A卷
大作业满分：100分
一、简答题（每题10分，共80分）
1.机械图样中的线宽分为哪两种？（10分）
答：分为粗、细两种宽度
2.组合体有哪几种组合形式？(10分)
②求一般点为了能光滑地作出相贯线投影，还需在特殊点之间再作一些一般点。
③判别可见性并光滑连线只有同时位于两立体可见表面上的相贯线，其投影才可见。
8.剖视图与断面图有何区别？（10分）
答：剖视图不仅要画出剖切面与物体接触部分的图形，还要画出剖切面后面的可见轮廓。
断面图仅画出剖切面与物体接触部分的图形。
