配置交换机端口聚合(思科、华为、锐捷)

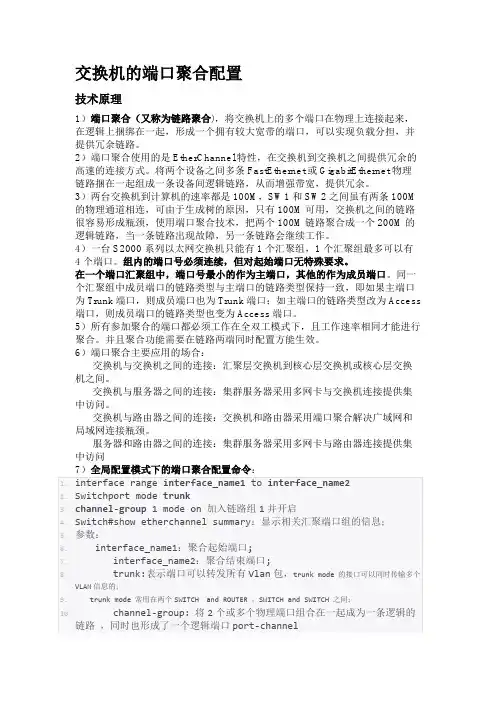

04. 交换机的端口聚合配置
交换机的端口聚合配置技术原理1）端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。
2）端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。
将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。
3）两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M 的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。
4）一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。
组内的端口号必须连续，但对起始端口无特殊要求。
在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。
同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
5）所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。
并且聚合功能需要在链路两端同时配置方能生效。
6）端口聚合主要应用的场合：交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。
交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。
交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。
服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问实验设备Switch_2960 2台；PC 4台；直连线实验设备配置PC0设置192.168.1.2255.255.255.0PC1设置192.168.1.3255.255.255.0实验验证。
华为、H3C和锐捷：一起学习链路聚合怎么配置？
华为、H3C和锐捷：⼀起学习链路聚合怎么配置？华为1）创建eth-trunk接⼝，并配置允许通过的VLAN。
#配置Stack。
system-viewsysname stackinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit#配置PE。
system-viewsysname PEinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit2）加⼊eth-trunk的成员接⼝。
#配置Stack。
interface gigabitethernet 1/0/4eth-trunk 10quitinterface gigabitethernet 2/0/4eth-trunk 10quit#配置PE。
interface gigabitethernet 1/0/1eth-trunk 10quitinterface gigabitethernet 1/0/2eth-trunk 10quit3）在堆叠设备上开启eth-trunk接⼝流量本地优先转发功能。
local-preference enableinterface eth-trunk 10local-preference enablequit4）配置⼆层转发功能。
#配置Stack。
vlan batch 2 3interface gigabitethernet 1/0/3port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 2/0/3port link-type trunkport trunk allow-pass vlan 3quit#配置Switch1。
system-viewsysname switch1vlan 2quitinterface gigabitethernet 0/0/1port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 0/0/2port link-type trunkport trunk allow-pass vlan 2quit#配置Switch2。

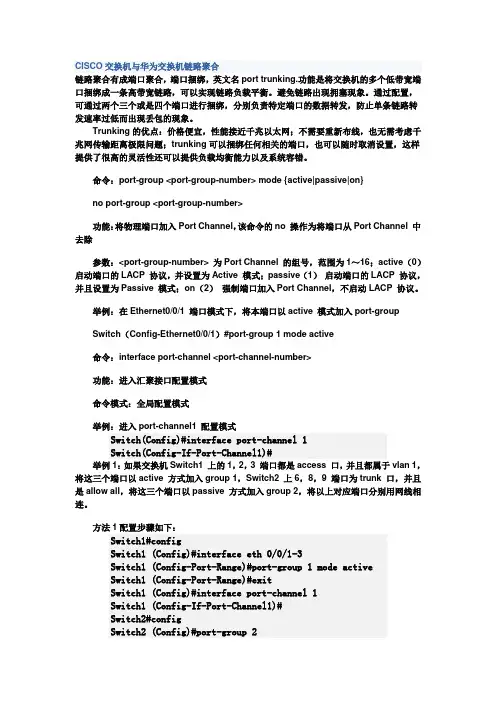

CISCO交换机与华为交换机链路聚合
CISCO交换机与华为交换机链路聚合链路聚合有成端口聚合，端口捆绑，英文名port trunking.功能是将交换机的多个低带宽端口捆绑成一条高带宽链路，可以实现链路负载平衡。
避免链路出现拥塞现象。
通过配置，可通过两个三个或是四个端口进行捆绑，分别负责特定端口的数据转发，防止单条链路转发速率过低而出现丢包的现象。
Trunking的优点：价格便宜，性能接近千兆以太网；不需要重新布线，也无需考虑千兆网传输距离极限问题；trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。
命令：port-group <port-group-number> mode {active|passive|on}no port-group <port-group-number>功能：将物理端口加入Port Channel，该命令的no 操作为将端口从Port Channel 中去除参数：<port-group-number> 为Port Channel 的组号，范围为1～16；active（0）启动端口的LACP 协议，并设置为Active 模式；passive（1）启动端口的LACP 协议，并且设置为Passive 模式；on（2）强制端口加入Port Channel，不启动LACP 协议。
举例：在Ethernet0/0/1 端口模式下，将本端口以active 模式加入port-groupSwitch（Config-Ethernet0/0/1）#port-group 1 mode active命令：interface port-channel <port-channel-number>功能：进入汇聚接口配置模式命令模式：全局配置模式举例：进入port-channel1 配置模式Switch(Config)#interface port-channel 1Switch(Config-If-Port-Channel1)#举例1：如果交换机Switch1 上的1，2，3 端口都是access 口，并且都属于vlan 1，将这三个端口以active 方式加入group 1，Switch2 上6，8，9 端口为trunk 口，并且是allow all，将这三个端口以passive 方式加入group 2，将以上对应端口分别用网线相连。
华为交换机聚合端口配置实例
1-1
网络环境：交换机LSW1、LSW2，目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。
1-2
首先创建聚合端口，如图1-2命令。
接着将LSW2的端口加入聚合端口，如图1-3命令
1-3
同样将LSW2的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是：dis trunห้องสมุดไป่ตู้..... Eth-trunk 1现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
华为交换机聚合端口配置实例
聚合端口的作用：提高网络链路的负载均衡，提高网络的数据传输的可靠性。聚合端口带宽相当于组合端口的带宽总行。比如吞吐量为100M的端口，4个端口聚合就是400M。

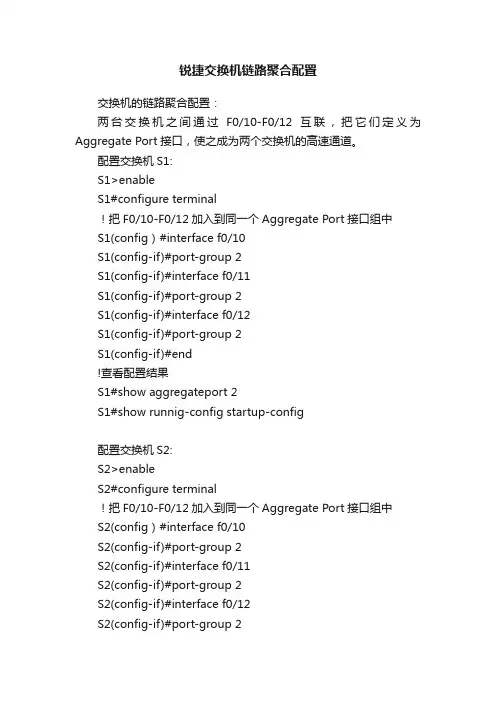

锐捷交换机链路聚合配置
锐捷交换机链路聚合配置交换机的链路聚合配置：两台交换机之间通过F0/10-F0/12互联，把它们定义为Aggregate Port接口，使之成为两个交换机的高速通道。
配置交换机S1:S1>enableS1#configure terminal！把F0/10-F0/12加入到同一个Aggregate Port接口组中S1(config）#interface f0/10S1(config-if)#port-group 2S1(config-if)#interface f0/11S1(config-if)#port-group 2S1(config-if)#interface f0/12S1(config-if)#port-group 2S1(config-if)#end!查看配置结果S1#show aggregateport 2S1#show runnig-config startup-config配置交换机S2:S2>enableS2#configure terminal！把F0/10-F0/12加入到同一个Aggregate Port接口组中S2(config）#interface f0/10S2(config-if)#port-group 2S2(config-if)#interface f0/11S2(config-if)#port-group 2S2(config-if)#interface f0/12S2(config-if)#port-group 2S2(config-if)#end!查看配置结果S2#show aggregateport 2S2#show runnig-config startup-config说明:Aggregate Port接口用于构建交换机之间的高速通道，它的速率是组成它的各个接口速率之和。
Aggregate Port接口由多个物理接口组成，接口用一个ID号标识（本例为2），使用port-group命令可以向其中添加接口。
华为交换机链路聚合配置命令
华为交换机链路聚合配置命令1 华为交换机的链路聚合配置华为交换机的链路聚合是指在短暂的网络出现故障时候，可以将几条物理线路聚合，形成逻辑上的一条虚拟通路，提供更高的可靠性和负荷均衡。
1.1 配置步骤下面介绍华为交换机支持的链路聚合配置的步骤：（1）登录华为交换机，进入命令模式。
（2）首先需要配置聚合数量和备用系数:QinQ aggregation interface number xQinQ aggregation spare-ratio y其中，x代表聚合组接口数；y代表源开关检测时间，比如 "0"代表立即把连接移除，"6"表示等待6s后把连接移除，"12"表示等待12s 再把连接移除。
（3）然后配置聚合类型:QinQ aggregation mode x其中，x代表聚合模式："fixed"表示固定负载均衡模式（将流量依然平均分配给eBGP的每个聚合接口），"adaptive"表示自适应负载均衡模式（根据网络状况自动选择最优的聚合接口，保证性能的最优利用）。
（4）在配置完上面的信息后，接着连接并启用链路聚合:Link aggregation group x（5）最后，通过设置port channel口绑定序号，来实现聚合多条物理线路:Link-aggregation group x mode x其中，x表示聚合口编号，x表示聚合模式（static为静态聚合和dynamic为动态聚合），可以使用display link-aggregation x命令，来检查聚合接口名称，以及它们绑定的端口。
1.2 注意事项在华为交换机的链路聚合配置中，需要注意以下几点：（1）确保所有参与聚合的接口当前状态都是up，否则聚合操作将会失败。
（2）保证所有参与聚合的接口都处于同一VLAN环境下，或者是处于统一tag中。
交换机的端口聚合如何配置
交换机的端口聚合如何配置交换机的端口聚合如何配置交换机的端口聚合配置又是怎么回事呢，那么交换机的端口聚合如何配置的呢?下面是店铺收集整理的交换机的端口聚合如何配置，希望对大家有帮助~~交换机的端口聚合配置的方法工具/原料计算机网络工具软件方法/步骤配置交换机Switch0:Switch>enSwitch#confSwitch(config)#interface range fa0/1-2Switch(config-if-range)#switchport mode trunk //设置端口模式为trunkSwitch(config-if-range)#Switch(config-if-range)#channel-group 1 mode on //加入链路组1并开启Switch(config-if-range)#Switch(config-if-range)#exitSwitch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现负载平衡Switch(config)#exitSwitch#show etherchannel summary配置交换机Switch1:Switch>enSwitch#config tSwitch(config)#interface range fa0/1-2Switch(config-if-range)#switchport mode trunk //设置端口模式为trunkSwitch(config-if-range)#channel-group 1 mode on //加入链路组1并开启Switch(config-if-range)#Switch(config-if-range)#exitSwitch(config)#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现以太网通道组负载平衡Switch(config)#exitSwitch#Switch#show etherchannel summary//显示以太网通道组的情况计算机PC0的设置：IP:192.168.1.2子网掩码：255.255.255.0计算机PC1的设置：IP:192.168.1.3子网掩码：255.255.255.0PC0 ping PC1 ：测试PC0到PC1的连通。
华为交换机三层链路聚合怎么配置？
华为交换机三层链路聚合怎么配置？
作为⽹络⼯程师，华为企业路由器是我们经常遇到的⽹络设备之⼀，如何通过命令⾏配置三层链路聚合以提⾼带宽和链路的⾼可⽤性。
下⾯我们就来看看详细的教程。
1、登录华为企业路由器，在系统模式下创建eth-trunk接⼝。
命令：interface eth-trunk 1.
2、创建的eth-trunk接⼝默认是⼆层接⼝，使⽤命令：undo portswitch将接⼝转化为三层接⼝。
3、将物理端⼝加⼊到eth-trunk接⼝内，命令：trunkport GigabitEthernet 4/0/0(这⾥加⼊了三个端⼝)。
4、物理端⼝加⼊完毕，配置eth-trunk的IP地址，请根据实际⽹络规划配置。
5、在对端路由器上进⾏同样的配置，创建eth-trunk，物理端⼝加⼊，配置IP地址。
6、配置完成，查看eth-trunk接⼝的状态，使⽤命令：display eth-trunk 1.
以上就是华为交换机三层链路聚合配置教程，希望⼤家喜欢，请继续关注。
锐捷09-端口汇聚命令
AL AL Partner ID
Select Unselect Share Master
ID Type
Ports Ports Type Port
--------------------------------------------------------------------------
1 S 0x8000,0000-0000-0000 0
汇聚组中端口号最小的端口
1.1.3 display link-aggregation verbose
【命令】 display link-aggregation verbose [ agg-id ]
【视图】 任意视图
【参数】 agg-id：汇聚组 ID，必须是当前已经存在的汇聚组 ID，取值范围为 1～416。
（动态或静态汇聚组中，如果本端由于某些原因没有收到 LACP 协议报文，则 Partner ID 显示为 0x8000,0000-0000-0000）
Select Ports Unselect Ports
Selected 端口数 Unselected 端口数
Share Type
负载分担类型
Master Port
Ethernet1/0/2
【举例】 # 显示汇聚组 1 的详细信息。
<Sysname> display link-aggregation verbose 1 Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,
【视图】 任意视图
配置交换机端口聚合(思科华为锐捷)
配置交换机端口聚合（思科、华为、锐捷）2008-08-18 16:27思科命令行配置：CLI:SW#conf tSW(config)#interface range f1/1 -2SW(config-if)#channel-group 1 mode desirable/onSW(config-if)#swithportSW(config-if)#switchport mode trunkSW(config-if)#switchport trunk encap dot1q可以通过 interface port-channel 1 进入端口通道华为端口聚合配置：华为交换机的端口聚合可以通过以下命令来实现：S3250(config)#link-aggregation port_num1 to port_num2 {ingress | ingress-egress}其中port_num1是起始端口号，port_num2是终止端口号。
ingress/ingress-egress这个参数选项一般选为ingress-egress。
在做端口聚合的时候请注意以下几点：1、每台华为交换机只支持1个聚合组2、每个聚合组最多只能聚合4个端口。
3、参加聚合的端口号必须连续。
对于聚合端口的监控可以通过以下命令来实现：S3026(config)#show link-aggregation [master_port_num]其中master_port_num是参加聚合的端口中端口号最小的那个端口。
通过这条命令可以显示聚合组中包括哪些端口等一些与端口聚合相关的参数。
锐捷端口聚合配置：Switch#configure terminalSwitch(config)#interface range fastethernet 1/1-2Switch(config-if-range)#port-group 5Switch(config-if-range)#switchport mode trunk你可以在全局配置模式下使用命令#interface aggregateport n(n为AP号) 来直接创建一个AP(如果AP n不存在)。
思科、华为、锐捷的交换机端口聚合区别
思科、华为、锐捷的交换机端口聚合区别思科命令行配置：CLI:SW#conf tSW(config)#interface range f1/1 -2SW(config-if)#channel-group 1 mode desirable/onSW(config-if)#swithportSW(config-if)#switchport mode trunkSW(config-if)#switchport trunk encap dot1q可以通过 interface port-channel 1 进入端口通道华为端口聚合配置：华为交换机的端口聚合可以通过以下命令来实现：S3250(config)#link-aggregation port_num1 to port_num2 {ingress | ingress-egress}其中port_num1是起始端口号，port_num2是终止端口号。
ingress/ingress-egress这个参数选项一般选为ingress-egress。
在做端口聚合的时候请注意以下几点：1、每台华为交换机只支持1个聚合组2、每个聚合组最多只能聚合4个端口。
3、参加聚合的端口号必须连续。
对于聚合端口的监控可以通过以下命令来实现：S3026(config)#show link-aggregation [master_port_num]其中master_port_num是参加聚合的端口中端口号最小的那个端口。
通过这条命令可以显示聚合组中包括哪些端口等一些与端口聚合相关的参数。
锐捷端口聚合配置：Switch#configure terminalSwitch(config)#interface range fastethernet 1/1-2Switch(config-if-range)#port-group 5Switch(config-if-range)#switchport mode trunk你可以在全局配置模式下使用命令#interface aggregateport n(n为AP号) 来直接创建一个AP(如果AP n不存在)。
最新整理思科交换机的端口聚合口怎么配置
思科交换机的端口聚合口怎么配置像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。
有时交换机和交换机，交换机和路由器之间的端口速率，不能满足实际的速率，就需要将两个以上的端口绑在一起，实现均很负载，这就需要聚合口配置，下面我们一起来看看方法步骤1、打开c i s c o模拟器---选择交换机s2960、直连线、服务器像如图连接起来。
2、选择交换机s w i t c h0进行配置----进入特权模式，将f a0/1和f a0/2端口模式配置成t r u n k。
3、将f a0/1和f a0/2加入链路组1并开启----按照目标主机地址I P数据分发来实现负荷平衡----通过s h o w e t h e r c h a n n e l s u m m a r y来查看聚合口配置情况。
4、按照交换机s w i t c h0的配置，配置s w i t c h1----可以看到刚才b l o c k的端口变绿，表示已经开通。
5、将p c0I P配置为192.168.1.2子网掩码为255.255.255.0，p c1I P配置为192.168.1.3子网掩码为255.255.255.0---p c0p i n g p c1，p c1p i n g p c0都可以p i n g通，即完成聚合口的配置。
相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。
交换机内部的C P U会在每个端口成功连接时，通过将M A C地址和端口对应，形成一张M A C表。
在今后的通讯中，发往该M A C地址的数据包将仅送往其对应的端口，而不是所有的端口。
因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的M A C(网卡的硬件地址)的N I C(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的M A C若不存在，广播到所有的端口，接收端口回应后交换机会学习新的M A C地址，并把它添加入内部M A C地址表中。
实验一交换机端口汇聚配置参考操作步骤(精)
实验一. 交换机端口汇聚配置操作参考命令1. 思科交换机配置模式及命令交换机A 的基本配置：在交换机SwitchA 上配置聚合端口switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if#switchport mode trunkswitchA(Config-if channel-group 1 mode onswitchA(Config-if# Switch(config#port-channel load-balance dst-ip switchA#show etherchannel summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同2．锐捷端口聚合配置switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if# port-group 1switchA(Config-if#switchport mode trunkswitchA(Config-if#exit验证测试：验证接口 f0/1和f0/2属于AG1switchA#show aggregateport 1summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同3. 华为系列交换机配置模式及命令进入端口E0/1[SwitchA]interface Ethernet 0/1参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet0/1]duplex full参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet0/1]speed 100端口E0/2与端口E0/1的配置一致[SwitchA-Ethernet0/1] interface Ethernet 0/2[SwitchA-Ethernet0/2] duplex full[SwitchA-Ethernet0/2]speed 100[SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both [SwitchA]dis link-aggregationSwitchB 相关配置与SwitchA 的配置顺序及配置内容相同4．配置两个交换机的Vlan 1地址[SwitchA]interface vlan-interface 1[SwitchA-Vlan-interface]ip address 192.168.1.1 255.255.255.0[SwitchA-Vlan-interface]quit[SwitchA]display interface vlan 1[SwitchB]interface vlan-interface 1[SwitchB-Vlan-interface]ip address 192.168.1.2 255.255.255.0[SwitchB-Vlan-interface]quit[SwitchB]display interface vlan 1【测试汇聚结果】[SwitchA]ping 192.168.1.2将E0/1端口关闭再进行测试[SwitchA] int e0/1[SwitchA-Ethernet 0/1]shutdown[SwitchA]ping 192.168.1.2三、注意事项和排错1、为使Portgroup 正常工作，只有同类端口才能聚合为一个AG 端口。
配置聚合端口AP(思科版)
任务2 配置聚合端口一、任务分析某公司有两台交换机，一台交换机连接网络中的多台服务器，另外一台交换机连接员工的PC，两台交换机之间通过一条网线互连，员工要频繁访问服务器。
为了提高交换机之间的传输带宽，需要在交换机上作适当的配置。
网络结构图二、端口聚合把多个物理链接捆绑在一起形成一个简单的逻辑链接，称为一个端口聚合（Aggregate Port，AP），也称链路聚合。
AP是链路带宽扩展的一个重要途径，符合IEEE 802.3ad标准，它可以把多个端口的带宽叠加起来使用。
尽管AP也存在冗余链路，但不会引起广播风暴。
全双工快速以太网端口形成的AP最大可以达到800Mbsp，千兆以太网接口形成的AP最大可以达到8Gbsp。
三、流量平衡当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去，从而实现备份，AP中一条链路收到的广播或者多播报文不会被转发到其他链路上。
AP根据报文的MAC地址或IP地址进行流量平衡，把流量平均地分配到AP的成员链路中去，以充分利用网络的带宽。
AP是链路带宽扩展的一个重要途径，提供链路备份和流量平衡。
锐捷S2126G交换机最大支持6个AP，每个AP最多能包含8个端口。
一个端口同时只能属于一个AP。
一旦AP配置完成，则AP配置将应用到所有的AP成员端口上，如果一个端口加入AP，则该端口的与AP相同类别的特性将被AP的配置所取代。
当一个端口从AP中删除时，则端口的属性将恢复为其加入AP前的属性。
AP配置可分为两步：①建立一个AP；②将指定端口加入AP中。
参考命令：aggregatePort load-balance !锐捷命令格式：aggregatePort load-balance {dst-mac | src-mac |ip}!锐捷命令功能：配置AP的流量平衡。
参数说明：dst-mac表示根据报文的目的地址把报文分配到各个链路中；ip表示根据报文源IP与目的IP进行流量分配；src-mac表示根据报文的源MAC地址把报文分配到各个链路中。
网络配置：锐捷、华为端口聚合配置
【实训目的】理解端口聚合的工作原理，掌握如何在交换机上配置端口聚合。
【技术原理】我们可以把多个物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接我们称之为一个aggregate port（以下简称AP）。
AP是链路带宽扩展的一个重要途径，符合IEEE 802.3ad标准。
它可以把多个端口的带宽叠加起来使用，比如全双工快速以太网端口形成的AP最大可以达到800Mbsp，或者千兆以太网接口形成的AP最大可以达到8Gbsp。
此外，当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去。
trap中包括链路相关的交换机、AP以及断开的链路的信息。
AP中一条链路收到的广播或者多播报文，将不会被转发到其他链路上。
【背景描述】假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间需要采用两本网络互联，并将相应的两个端口聚合为一个逻辑端口，先要在交换机上做适当配置来实现这一目的。
【实训设备】锐捷交换机S2126两台，若干条跳线，1条配置线。
【实训内容】需要在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk，以增加网络骨干链路的带宽。
【实训拓扑】【实训步骤】（1）交换机1的基本配置Switch# configure terminalSwitch(config)# vlan 10Switch(config-vlan)# endSwitch# configure terminalSwitch(config)# interface fastethernet 0/5Switch(config-if)# switchport access vlan 10Switch(config-if)#exit（2）交换机2的配置同上（3）设置主机PC1、PC2的IP地址在同一网段，如192.168.1.2/24、192.168.1.3/24，互ping，为通；（2）配置APSwitch(config)# interface aggregatePort 1Switch(config)#switchport mode trunkSwitch(config)#no shutSwitch1(config)#exitSwitch(config)#int range fa 0/1-2Switch (config-if-range)# port-group 1设置聚合端口的负载平衡方式（省略），aggregateport load-balance聚合端口的负载平衡方式默认是依据源和目的地址的。
交换机_华为_思科链路聚合配置
»ªÎª½»»»»úundo port-group A10undo port-group A10245 47;46 48 ¾ÛºÏ³ÉÒ»¸ö¶Ë¿Úinterface eth-trunk 1port link-type trunkport trunk allow-pass vlan allbpdu enablentdp enablendp enablequitinterface gi 0/0/45undo port link-typeundo port default vlanbpdu disableundo ntdp enableundo ndp enableundo port trunk allow-pass vlan alleth-trunk 1interface gi 0/0/47undo port link-typeundo port default vlanbpdu disableundo ntdp enableundo ndp enableundo port trunk allow-pass vlan alleth-trunk 1˼¿Æ½»»»»úgz-c3560-1-s61-11f-11#show run inter port-channel 37 Building configuration...Current configuration : 132 bytes!interface Port-channel37switchport trunk encapsulation dot1qswitchport trunk allowed vlan 2,45,75switchport mode trunkendgz-c3560-1-s61-11f-11#show run inter g0/37Building configuration...Current configuration : 180 bytes!interface GigabitEthernet0/37description A10switchport trunk encapsulation dot1qswitchport trunk allowed vlan 2,45,75switchport mode trunkchannel-group 37 mode onendgz-c3560-1-s61-11f-11#ct-c4506-1-s96-2f-i8-n397#show run inter port-channel 4 Building configuration...Current configuration : 159 bytes!interface Port-channel4description AX2100-1switchportswitchport trunk allowed vlan 1switchport trunk encapsulation dot1qswitchport mode trunkendct-c4506-1-s96-2f-i8-n397#show run inter g6/3Building configuration...Current configuration : 181 bytes!interface GigabitEthernet6/3description AX2100-1-e10switchport trunk encapsulation dot1qswitchport trunk allowed vlan 1switchport mode trunkchannel-group 4 mode onendct-c4506-1-s96-2f-i8-n397#show run inter g6/4Building configuration...Current configuration : 181 bytes!interface GigabitEthernet6/4description AX2100-1-e11switchport trunk encapsulation dot1qswitchport trunk allowed vlan 1switchport mode trunkchannel-group 4 mode onendct-c4506-1-s96-2f-i8-n397#show run inter g6/5Building configuration...Current configuration : 155 bytes!interface GigabitEthernet6/5switchport trunk encapsulation dot1qswitchport trunk allowed vlan 1switchport mode trunkchannel-group 4 mode onendchannel-group 4 mode on Õâ¸öÃüÁî¿ØÖÆÊÇ·ñÓÃLACPµÄ¡£ct-c4506-1-s96-2f-i8(config)#inter g6/5ct-c4506-1-s96-2f-i8(config-if)#chact-c4506-1-s96-2f-i8(config-if)#channel-grct-c4506-1-s96-2f-i8(config-if)#channel-group 4 ?mode Etherchannel Mode of the interfacect-c4506-1-s96-2f-i8(config-if)#channel-group 4 moct-c4506-1-s96-2f-i8(config-if)#channel-group 4 mode ?active Enable LACP unconditionallyauto Enable PAgP only if a PAgP device is detected desirable Enable PAgP unconditionallyon Enable Etherchannel onlypassive Enable LACP only if a LACP device is detected ct-c4506-1-s96-2f-i8(config-if)#channel-group 4 mode。
如何设置思科2960交换机的端口聚合
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配置交换机端口聚合(思科、华为、锐捷)
2008-08-18 16:27 思科命令行配置：CLI:SW#conf t
SW(config)#interface range f1/1 -2
SW(config-if)# channel-group 1 mode desirable/on SW(config-if)#swithport
SW(config-if)#switchport mode trunk
SW(config-if)#switchport trunk encap dot1q 可以通过interface port-channel 1 进入端口通道
华为端口聚合配置：华为交换机的端口聚合可以通过以下命令来实现：
S3250(config)#link-aggregation port_num1 to port_num2 {ingress | ingress-egress} 其中port_num1 是起始端口号，port_num2 是终止端口号。
ingress/ingress-egress 这个参数选项一般选为ingress-egress 。
在做端口聚合的时候请注意以下几点：
1、每台华为交换机只支持1 个聚合组
2、每个聚合组最多只能聚合4 个端口。
3、参加聚合的端口号必须连续。
对于聚合端口的监控可以通过以下命令来实现：
S3026(config)#show link-aggregation [master_port_num] 其中master_port_num 是参加聚合的端口中端口号最小的那个端口。
通过这条命令可以显示聚合组中包括哪些端口等一些与端口聚合相关的参数。
锐捷端口聚合配置：
Switch#configure terminal
Switch(config)#interface range fastethernet 1/1-2
Switch(config-if-range)# port-group 5 Switch(config-if-range)#switchport mode trunk
你可以在全局配置模式下使用命令#inteface aggregateport n(n 为AP号)来直接创建一个AP(如果AP n不存在)。
配置aggregate port 的流量平衡
aggregateport load-balance {dst-mac | src-mac |ip}
设置AP的流量平衡，选择使用的算法：
dst-mac :根据输入报文的目的MAC地址进行流量分配。
在AP各链路中，目的MAC地址相同的报文被送到相同的接口，目的MAC不同的报文分配到不同的接口src-mac :根据输入报文的源MAC地址进行流量分配。
在AP各链路中，来自不同地址的报文分配到不同的接口，来自相同的地址的报文使用相同的接口。
ip:根据源IP与目的IP进行流量分配。
不同的源IP――目的IP对的流量通过不同的端口转发，同一源IP――目的IP对通过相同的链路转发，其它的源IP―― 目的IP 对通过其它的链路转发。
