过电压继电器
电压继电器的工作原理
电压继电器的工作原理
电压继电器是一种常用的电气控制装置，它的主要工作原理是通过控制电压的高低来实现开关的闭合和断开。
当继电器处于工作状态时，电压继电器的控制回路中会传入一个控制电压。
这个控制电压通常由电源或其他电器装置提供。
当控制电压大于继电器的启动电压时，继电器内部的电磁铁会被激活，使得铁芯上的触点被吸合。
一旦触点吸合，继电器的主回路就会通电，将电源电压传导到所控制的电气设备上。
相反，当控制电压下降到继电器的释放电压以下时，继电器的电磁铁就会被关闭，触点也会松开，导致继电器的主回路断电。
这个过程可以通过控制电压的开关来实现，从而控制电气设备的通断状态。
继电器的工作原理基于电磁感应和电磁力的原理。
当流过继电器控制回路的电流改变时，会在铁芯周围产生电磁场。
这个磁场会吸引或释放触点，从而实现电路的断开和闭合。
继电器通常由电磁线圈、铁芯和触点组成。
继电器具有多种类型和用途，可以用于各种不同的电气控制系统中。
它具有控制能力强、工作可靠、使用寿命长等特点，被广泛应用于自动化控制、电力系统、交通信号等领域。
三相电压继电器使用及工作原理
三相电压继电器使用及工作原理型号：EVR-HL-3A数字式三相交流电压继电器使用说明过电压、欠电压设置值。
二、工作原理简介当某一相电压大于过电压设定值，并且持续时间产品图片一、产品功能简介1.具有三相过电压、欠电压、相序、缺相及相电压不平衡检测功能，内部有报警蜂鸣器和上、下限输出继电器；兼作数字式三相交流电压表。
2.通过面板按键设置各电压整定值及输出继电器延迟动作时间；电压继电器复位有自动和手动两种方式可选。
3.面板上面窗口显示检测的实际电压，各相电压通过按键切换查看；下面为设置窗口，正常时显示三、技术参数表一：参数表参数名称测量范围误差被测电压频率输出继电器延时输出继电器触点及容量辅助工作电源功耗安装方式外形尺寸开孔尺寸重量使用环境温度使用环境湿度四、参数设置及调试表二：参数设置表名称HI HГ LO LГ PE PEГ C0 C1功能过电压设定值（A）过电压继电器延时动作时间（秒）欠电压设定值（A）欠电压继电器延时动作时间（秒）三相电压不平衡百分比（%）三相电压不平衡动作延时时间（秒）相序检测使能复位方式默认值及设置范围300（0～C0） 10.0（0～999.9） 100（0～C0） 10.0（0～999.9） 20（0～50）10.0（0～999.9） 0（1：有效，0：无效） 0（1：手动，0：自动）85～270VAC ≤5VA 开孔嵌入安装96 mm×48 mm×112mm 91mm×45mm35毫秒～999.9秒，延时设为0时，继电器动作时间约为35毫秒 1常开1常闭（带公共端），7A/250VAC或7A/30VDC（阻性负载）超过允许时间，电压上限输出继电器动作；当检测的某一相电压小于欠电压设定值，并且持续时间超过欠电压设定时间，电压下限输出继电器动作；相序检测为可选项，若相序检测设为有效，当出现相序错误时，上、下限输出继电器均动作；当某一相电压超过或低于三相电压平均值设定的百分比，且持续时间超过延时设定值，三相电压不平衡报警，三相电压不平衡时输出继电器动作,其输出继电器和电压下限输出继电器共用。
NJYB1 电压保护继电器 说明书
继电器类
4 接线图
NAB C
FUI QFI
C B A N KM
M 4~
A
KM Ta Tb Tc R1 R2
Ta Tb
KM
B
STP 其中N可接可不接
电压保护器接线图
5 外形及安装尺寸
45.5max N AB C
64.5max
外形尺寸和安装尺寸
80.5max 35.3±0.4
C-083
5.6
3.9
2.5
0.1 0 0.4 0.5 0.60.7 0.8 0.9 1 1.1 1.2 Un
t(s) OFF 9.9 8.4 7.3 6.3 5.6 4.9 4.4 4.0 3.6
0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 Un
C
注：0.8Ue-1.2Ue为设定正常电压范围 延时时间设定为9.9s C-082
序号 1 2
故障类型 过压保护 欠压保护
动作时间 定时限 (0.1~9.9)s (0.1~9.9)s
反时限
2
Tr=(Uon/Ur) ×Tn
2
Tr=(Ur/Uun) ×Tn
3
缺相保护
4
相序保护
≤0.1S ≤0.1S
3.3 电压保护器的时间—电压特性
周围空气湿度 室温 电压保护器的时间—电压特性
t(s) OFF 9.9 7.6
继电器类
NJYB1 电压保护继电器
1 适用范围
本产品适用于电机保护、电路保护、控制大电机等设备的操纵台，借助先进的电子线路检测过电压 欠电压、断相及相序错等故障状态，并进行可靠的保护。
2 型号及含义
过电压保护器原理
过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。
其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。
当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。
2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。
触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。
3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。
过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。
4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。
过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。
总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。
通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。
过电压继电器
过电压继电器说明书过电压继电器概述JL-400过电压继电器是为传统的模拟电子式相序保护器更新换代而专门设计的三相四线制的电源保护装置。
是一种多功能三相电源系统或三相用电设备的监测和保护仪器。
采用集成度高的微处理器，使装置具有简洁，精巧，使用方便，抗干扰能力强，高可靠性的特点。
本产品集三相电压显示、过电压保护、欠电压保护、断相保护、三相电压不平衡保护、错相保护、零线断线保护于一体。
显示采用高清晰超宽温中文液晶屏幕，具有功能齐全，性能稳定，显示直观、操作简便的特点。
JL-400电源保护继电器适用于柜内安装的配电系统保护，如：配电柜、配电箱、电控箱、机床等设备。
可以替代西门子、施耐德、佳乐和欧姆龙等同类产品。
不但具有优越的性能，更具有超高的性价比。
过电压继电器功能特点高精度：采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三相数字电压表的功能。
宽电源频率：能适用于45～65HZ，保证全球通用（不能使用于变频器输出回路）。
宽电源电压：能适用于相电压150～300V（线电压260～520V），使过电压继电器的规格大为减少，便于用户选用，同时可减少大量的备件资金。
高可靠：采用独特的三相电源供电技术，即使在极低电压、甚至在缺相情况下，也能保证保护、报警、显示的功能正常工作。
零线断线保护：采用独创的技术方案，双重保护危害极大的零线断线故障。
独立的常开、常闭输出：采用大功率双组触点继电器，可独立控制不同电压等级的设备，应用更加广泛。
直观显示：采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时提示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。
故障记录：采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询，可记忆最近三次故障信息。

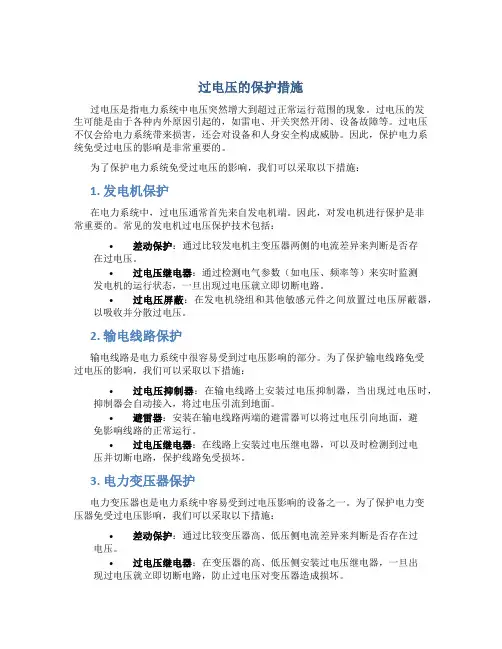

过电压的保护措施
过电压的保护措施过电压是指电力系统中电压突然增大到超过正常运行范围的现象。
过电压的发生可能是由于各种内外原因引起的，如雷电、开关突然开闭、设备故障等。
过电压不仅会给电力系统带来损害，还会对设备和人身安全构成威胁。
因此，保护电力系统免受过电压的影响是非常重要的。
为了保护电力系统免受过电压的影响，我们可以采取以下措施：1. 发电机保护在电力系统中，过电压通常首先来自发电机端。
因此，对发电机进行保护是非常重要的。
常见的发电机过电压保护技术包括：•差动保护：通过比较发电机主变压器两侧的电流差异来判断是否存在过电压。
•过电压继电器：通过检测电气参数（如电压、频率等）来实时监测发电机的运行状态，一旦出现过电压就立即切断电路。
•过电压屏蔽：在发电机绕组和其他敏感元件之间放置过电压屏蔽器，以吸收并分散过电压。
2. 输电线路保护输电线路是电力系统中很容易受到过电压影响的部分。
为了保护输电线路免受过电压的影响，我们可以采取以下措施：•过电压抑制器：在输电线路上安装过电压抑制器，当出现过电压时，抑制器会自动接入，将过电压引流到地面。
•避雷器：安装在输电线路两端的避雷器可以将过电压引向地面，避免影响线路的正常运行。
•过电压继电器：在线路上安装过电压继电器，可以及时检测到过电压并切断电路，保护线路免受损坏。
3. 电力变压器保护电力变压器也是电力系统中容易受到过电压影响的设备之一。
为了保护电力变压器免受过电压影响，我们可以采取以下措施：•差动保护：通过比较变压器高、低压侧电流差异来判断是否存在过电压。
•过电压继电器：在变压器的高、低压侧安装过电压继电器，一旦出现过电压就立即切断电路，防止过电压对变压器造成损坏。
•过电压屏蔽：在变压器绕组和其他敏感元件之间放置过电压屏蔽器，以吸收并分散过电压。
4. 使用避雷器避雷器是用于保护电力系统和设备免受过电压冲击的重要设备。
避雷器主要通过将过电压引导到地面来保护系统。
在电力系统中安装避雷器可以有效地降低由雷击、开关操作等引起的过电压对设备的损坏。
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。
在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。
这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。
定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。
继电器就是⼀个电⼦开关。
作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。
所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。
继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。
各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。
但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。
标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。
制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。
过压继电器电压等级标准
过压继电器电压等级标准
过压继电器是一种保护电气设备的重要元件，它能够在电压超过设定值时切断电源，以防止设备受到过电压的损害。
电压等级标准通常根据国家和地区的电力系统以及设备的具体要求来确定。
在不同国家和地区，过压继电器的电压等级标准可能会有所不同。
例如，在中国，过压继电器的电压等级可能会按照以下几种方式来分类：
1. 按照电力系统的电压等级来划分，如35kV、10kV、380V等。
2. 按照设备的额定电压来划分，如低压（通常小于1000V）和高压（通常在1000V以上）。
3. 按照继电器能够承受的最大电压来划分，如250V、500V、1000V 等。
在选择过压继电器时，需要考虑以下几个因素：
-设备的额定电压：过压继电器的电压等级需要与设备的额定电压相匹配。
-系统的工作电压：过压继电器的工作电压应该与系统的工作电压相兼容。
-过电压的级别：需要了解系统可能出现的最高电压，以确保过压继
电器能够在这个电压水平之前动作。
-保护特性：过压继电器的动作时间和恢复时间应根据系统的具体要求来选择。
为了获取更具体的信息，建议查阅相关的国家标准（GB标准）或者行业标准，或者咨询专业的电气工程师和制造商。
在实际应用中，过压继电器的选择和安装应该符合当地的电气规范和安全标准。
2-2继电器基本知识
继电器基本知识继电器是组成继电保护装置的最基本元件。
每一套保护装置，都可以看成由若干个继电器按一定的性能及要求连接在一起而组成的整体。
在机电型、整流型保护装置中，继电器是确确实实存在的，而在晶体管型、集成型及微机保护装置中，继电器通常是抽象的，因为晶体管型、集成型保护装置是由若干个功能元件和基本电路所组成的一个整体，因而一般不再将它分成分散的继电器，而在微机保护中，主要继电器的功能都由程序实现。
下面以电磁式继电器为例做介绍：一、定义继电器作为继电保护、自动装置及其它工业控制电路的最基本组成元件，它是一种输入量达到某一给定值，或者加入某一输入量时，其输出量就产生预定跃变的自动器件。
二、种类保护装置的种类很多，因而作为组成它的基本元件－—继电器的种类也有很多，下面是几种常用的归类方法。
1、按动作原理不同归类：有电磁型、感应型、整流型、晶体管型（静态型）、集成型及微机型等几种。
由电磁型、感应型继电器所构成的保护装置，通称为机电型保护装置。
2、按作用不同归类：有测量继电器和辅助继电器两大类。
其中，测量继电器根据测量参数的不同有电流继电器、电压继电器、功率方向继电器、阻抗继电器、瓦斯继电器等多种；而辅助继电器根据用途的不同有时间继电器、中间继电器及信号继电器等三种。
3、按反应物理量增大或减小动作归类：有过量继电器和欠量继电器两大类。
三、触点（也称接点）上述定义中所言继电器的输出量，指的是继电器触点的状态。
所谓的继电保护装置实际上是一种控制装置，它控制了断路器是否要跳闸，或者信号回路是否要接通，而保护装置的这种控制作用是通过继电器触点断开和闭合这两种状态来实现的。
1、作用：具有开关控制作用。
2、种类：有很多，但若按继电器不带电时的触点状态归类，只有动合触点和动断触点两大类，前者俗称为常开触点，后者为常闭触点。
3、表示符号：在二次回路图中，目前的情况是新旧表示符号暂时同时使用。
在新国标中，无论是动合触点还是动断触点，其可动触点的表示方法是，在水平布置的电路中其动作方向总是向上，在垂直布置的电路中则一律向右，而在旧国标中，其表示方法刚好相反。
NJYB3继电器
NJYB3-09 三相四线、 (1.05~1.3)×Ue 0.1~10
NJYB3-10 两相、 -
-
(0.7~0.95)×Ue 0.1~10
-
-
(0.7~0.95)×Ue 0.1~10
5%~15% -
0.1~10 -
●● -● -●
NJYB3-11 单相
(1.05~1.3)×Ue 0.1~10
(0.7~0.95)×Ue 0.1~10
6
3.8 机械寿命：1×10 次；
5
3.9 电寿命：1×10 次； 3.10 显示方式：LED灯； 3.11 功耗：≤3VA； 3.12 周围空气温度：-5℃~+40℃； 3.13 污染等级：Ⅲ； 3.14 安装方式：导轨式、装置式。
C
C-062
NJYB3 继电器
继电器类
1 适用范围
NJYB3继电器适用于交流50Hz，三相三线制380V、三相四线制220V的电路中，作为过电压、欠电压、 断相、相序、三相不平衡控制用。例如用于电力控制系统、空调系统、电机等。
本继电器是电压型保护继电器。继电器检测电压信号后，通过内置的微处理器处理输入信号，对过 压、欠压、断相、错相、不平衡故障做出准确判断，控制继电器动作，精度高、稳定性好。
-
NJYB3-12
(1.05~1.3)×Ue 0.1~10
(0.7~0.95)×Ue 0.1~10
-
-
-●
-
●●
NJYB3-13
(1.05~1.3)×Ue 0.1~10
(0.7~0.95)×Ue 0.1~10
固定20%
2
●●
NJYB3-14 三相四线 固定120%×Ue 2
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
过电压保护器
JL-420过电压保护器说明书过电压保护器概述JL-420过电压保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。
特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。
本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。
JL-420过电压保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。
过电压保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相（动态断相和静态断相）故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒；8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。
过电压保护器规格选型●表示具有该功能○表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的过电压保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420过电压保护器。
如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T过电压保护器。
过电压保护器功能介绍过压和欠压保护：过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。
发电机过电压保护原理
发电机过电压保护原理
发电机过电压保护原理是根据电压变化的幅值和时间来判断电压是否超过设定的阈值，并采取相应的保护措施。
发电机过电压保护通常采用继电器保护装置来实现。
当电压超过设定阈值时，继电器保护装置会通过感应器或传感器检测到电压变化。
然后通过比较电压变化的幅值和时间与设定阈值进行比较，判断电压是否超过阈值。
在保护装置中，通常会设置有一个可调节的时间延迟器或时间继电器。
当电压超过阈值一段时间后，时间延迟器会启动，并发送信号到继电器，触发保护动作。
这样可以防止电压瞬时波动引起的误动作。
继电器保护装置一般会采取断路器来切断发电机与负载之间的连接，使发电机不再输出电能。
同时也会发送警告信号，以提醒操作人员进行处理。
此外，发电机还可以通过调节励磁电流来实现过电压保护。
当检测到过电压时，自动调节系统会通过降低励磁电流的方式，降低发电机的输出电压，以达到保护的目的。
综上所述，发电机过电压保护原理是通过检测电压变化的幅值和时间来判断电压是否超过设定阈值，并采取相应的保护措施，包括切断输出电能和发送警告信号等。
通过这些手段，可以保护发电机免受过电压的损害。
电压继电器
电压继电器
电压继电器反映的是电压信号。
使用时，电压继电器线圈与负载并联，其线圈匝数多而线径细。
常用的有欠电压继电器和过电压继电器两种。
欠电压继电器又称零压继电器，用于电路的欠电压或零电压保护。
正常工作时，欠电压继电器吸合，当电路电压减小到某一整定值（0.3～0.5）U N以下时，欠电压继电器释放，对电路实现欠电压保护。
零电压继电器是当电路电压降低到（0.05～0.25）U N时释放，对电路实现零电压保护。
过电压继电器用于过电压保护。
在电路正常工作时，衔铁不吸合；当线圈电压超过某一整定值（1.05～1.2）U N时，衔铁才吸合动作，
对电路实现过电压保护。
由于直流电路一般不会出现过电压，所以只有交流过电压继电器。
下图所示为电压继电器的图形、文字符号。
过电压继电器工作原理
过电压继电器工作原理
过电压继电器是一种常用的保护设备，用于检测电路中的过电压情况并采取相应的保护措施。
其工作原理如下：
1. 过电压继电器中的过电压检测电路会监测电路中的电压，一旦检测到电压超过预设的阈值，就会触发继电器。
2. 触发继电器后，其控制回路会通电，并使得其触点闭合或断开，以实现电路的开关控制。
触点闭合时，电路通路断开，以保护电气设备不受过电压的损害；触点断开时，电路通路闭合，以便于进行维护或其他操作。
3. 过电压继电器还可以设置延时功能，使得触发后的动作有一定的延时时间，以避免瞬时的电压波动而导致误触发。
4. 继电器还可以通过外部控制信号来进行手动操作，以便于根据实际需要进行电路的开关控制。
总之，过电压继电器通过监测电路中的电压，并根据预设的阈值进行触发，以实现电路的保护控制。
它是一种重要的电力保护设备，可应用于各种电气系统中，确保电气设备的安全运行。
过电压继电器的返回系数的标准
过电压继电器的返回系数的标准1. 什么是过电压继电器？过电压继电器是一种用于保护电气设备免受过电压影响的设备。
在电网中，由于雷击、操作失误、设备故障等原因，会产生电压过高的情况，这种过电压如果传到电气设备上，可能会损坏设备，甚至引发火灾。
过电压继电器的作用非常重要，它能够在电压超过一定范围时及时启动保护装置，将设备断开，保护设备和人员的安全。
2. 过电压继电器的返回系数是什么？过电压继电器的返回系数是指继电器自动复归的电压与动作时的电压之比。
在继电器的作用过程中，当电压超过了设定值，继电器会动作，将设备断开。
而当电压恢复正常时，继电器的返回系数决定了继电器是否能够自动复归。
这个参数的大小影响了过电压继电器的可靠性和有效性。
3. 过电压继电器的返回系数的标准根据《电气设备一般规定》和《电气设备安全标准》的相关标准规定，过电压继电器的返回系数应符合以下要求：- 返回系数应符合设备制造商的技术要求和性能指标。
- 返回系数应保证继电器在额定工作电压下能够可靠地完成动作和复归过程。
- 返回系数的设定值需要经过实际测试和验证，确保其符合实际使用环境的要求。
- 过电压继电器的返回系数应符合国家标准和行业标准的要求，以确保设备的质量和可靠性。
4. 如何保证过电压继电器的返回系数符合标准？为了保证过电压继电器的返回系数符合标准，制造商和用户需要采取一系列举措：- 制造商在生产过程中需要严格执行国家和行业标准的要求，配备先进的测试设备和技术人员，确保过电压继电器的质量和性能。
- 用户在选购过电压继电器时，需要仔细查看产品的质量证明和相关标准的认证，选择合格的产品供应商，并根据实际使用需求选购合适的继电器。
- 在使用过电压继电器时，用户需要按照产品说明书中的要求设置和调试继电器的参数，确保其与实际工作电压相匹配，保证返回系数的有效性。
- 当发现过电压继电器的返回系数不符合要求时，应及时与制造商或供应商通联，进行维修或更换，以保证设备的正常工作。
过电压保护器的原理
过电压保护器的原理
过电压保护器的原理，过电压保护器是一种用于保护电子设备免受过高电压的损害的装置。
它的工作原理基于一个简单的电路设计。
过电压保护器通常由一个金属氧化物压敏电阻器（MOV）和一个继电器组成。
当输入电压超过设定的阈值时，MOV的电阻值会迅速变低，形成一个低阻抗通路，将过电压分流到地。
在这种情况下，继电器被触发，将加载电路断开，以保护电子设备。
MOV是过电压保护器的核心元件。
它是一种具有非线性电阻特性的半导体材料，能够快速响应电压变化。
在正常工作电压范围内，MOV的电阻较高，能够阻止大部分电流通过。
但当输入电压超过MOV的额定电压时，其电阻值迅速下降，形成一个导电通路，释放过高的电压。
继电器是另一个关键元素。
一旦过电压触发了MOV，继电器会立即跳闸，切断电源供应。
这种保护措施确保了电子设备不会受到过高电压的损害。
过电压保护器的工作原理非常简单，但它在保护电子设备免受过电压损害方面起着至关重要的作用。
继电器动作电压和返回电压标准
继电器动作电压和返回电压标准继电器是一种电磁开关设备，它通过电流的流动来控制电磁线圈的磁场，以实现开关的闭合和断开。
继电器动作电压和返回电压是衡量继电器性能的两个重要指标，下面将对其进行详细介绍。
1. 继电器动作电压标准（Operating Voltage Criteria）继电器动作电压是指控制电压达到一定数值时，继电器能够正常动作的电压值。
一般来说，继电器的动作电压应该在额定电压的85%~110%之间。
如果电压过低，会导致继电器无法正常动作；如果电压过高，会导致继电器异常，例如线圈过热等。
因此，继电器动作电压的标准是继电器制造厂商需要遵守的重要规范之一。
2. 继电器返回电压标准（Release Voltage Criteria）继电器返回电压是指继电器在断电后，电流经过断开的电触点时，电压降至一定数值以下，继电器能够恢复到初始状态的电压值。
与动作电压类似，返回电压也有一个标准范围。
一般来说，继电器的返回电压应该在额定电压的10%~30%之间。
如果返回电压太高，会导致接触电阻过大，影响继电器的正常工作；如果返回电压太低，继电器可能无法完全恢复到初始状态，影响继电器的可靠性。
3. 动作电压和返回电压的测试方法（Testing Methods）为了确保继电器满足动作电压和返回电压的标准，制造厂商通常会进行相应的测试。
主要的测试方法包括静态测试和动态测试。
静态测试是在恒定的电压条件下，检测继电器的动作和返回情况。
测试人员在给定电压下，观察继电器是否能够正常动作和返回，并记录对应的电压数值。
动态测试则是在实际应用场景下，模拟继电器的开关操作过程。
测试人员会模拟实际的电流变化，并观察继电器的动作和返回情况。
在测试过程中，还可以通过高精度测量设备记录动作和返回时的电压数值，以确保符合标准要求。
4. 影响动作电压和返回电压的因素（Factors Affecting Operating and Release Voltage）动作电压和返回电压受到多种因素的影响，下面是一些常见的影响因素：- 线圈设计：线圈的材料和结构设计会影响动作电压和返回电压。
