热处理技术方案
热处理新技术
现代热处理新技术热处理技术是金属材料在经过多道加工过程后为改善其机械性质所作的一种技术。
一个不当的表面处理，将使产品在制程中使前面所作的加工处理全成为泡影，无形间降低了产品的生产力及质量并且提高制造的成本，相对地也降低产业的竞争力，有鉴以此我们将介绍几种现代热处理新技术供各产业参考应用。
1、真空热处理技术方法：真空热处理将为金属工件置于已抽真空的容器中，然后依所需之目的进行各种反复加热、冷却操作的一种技术。
用途或优点：工件表面为光辉面、工件变形小、工件不会被氧化及脱碳或渗碳、无腐蚀和公害问题、质量稳定等，适合于工具或模具之热处理，为未来热处理技术的主流。
2、零下处理技术方法：零下处理是将金属工件置于零度低温的环境中，迫使金属工件改变材料性能的一种热处理法，传统的零下处理通常是在钢铁材料作淬火处理后施行，以有效降低残留奥斯田铁含量，可以使钢铁材料尺寸稳定性及提高耐磨耗特性，尤其是高碳含量的工具钢材，效果最好。
用途或优点：零下处理的应用将应用到超硬合金及铜合金等非铁类金属，以改善工件内部应用残留的问题，以提升工件的寿命为原来的两倍以上。
3、离子氮化技术方法：先将金属工件置于真空容器中，再通入氮气，将容器本身当作阳极、工件当作阴极，然后通以高压直流电，强迫将氮气解离成正电的氮离子，并以极高的速度冲向阴极金属工件，使得金属工件表面得以瞬间氮化的一种表面热处理技术。
用途或优点：有效提高金属材料之耐磨耗、耐疲劳、耐腐蚀等性质，另外它也具有工件变形量小、无公害及省能源的特点。
广泛应用于各种钢铁工件及非铁金属工件之氮化处理。
4、低压渗氮技术方法：低压渗氮技术系在大约300mba的作用压力下，打入NH3，N2O及N2等进行的气体渗氮，亦可再加CH4进行气体渗氮及碳化。
处理温度约在400~600℃左右。
低压渗氮及渗氮碳化可使工件表面得到较高硬度的渗氮层，增加工件表面压缩应力，提高其耐磨耗性及耐疲劳性；渗氮速度快，渗氮层组织可选择为纯扩散层或为致密白层，可渗氮深孔狭缝，工件表面洁净，量产性佳，省人工、省气体能源，作业环境优良，应用日益广泛。
热处理通用技术规范及作业指导书
热处理通用技术规范编制：审核：批准：热处理通用技术规范1.目的为确保公司生产的产品符合产品标准技术要求，根据公司质量手册和程序文件的规定，特制定热处理通用工艺规范，用于指导热处理生产与过程控制。
2.适用范围本规范明确了热处理生产的主要工艺和质量控制方式、方法、要求，适用于石油机械API SPEC7K转盘及其配件产品的各种热处理。
属于本公司的其他产品和外协产品的热处理也可参照本规范的基本要求执行。
3.主要热处理工艺热处理是通过对工件的加热、保温和冷却，使金属或合金的组织结构发生变化，从而获得预期的性能的操作工艺。
热处理能最大限度的发挥材料潜力，改善和获得良好的机械性能、加工性能、物理性能和化学性能等。
热处理作为生产过程特殊工序，在石油机械产品生产制造中有重要作用。
可以分为：a.整体热处理与表面热处理整体热处理：如退火、正火、淬火、回火表面热处理：如感应加热表面淬火、火焰加热淬火以及化学热处理（如表面渗碳、碳氮共渗、氮化等）b.预先（或预备）热处理与最终热处理预先热处理一般是为了获得良好的加工性能而采取的热处理工艺，如时效、退火（包括去应力退火、球化退火等）、正火等，预先热处理有时也可以作为最终热处理。
一般用于焊接结构件、铸件等。
相对于最终热处理而言，某些重要、大截面钢件采用预先热处理（通常采用正火处理）是为使最终热处理产品有一个良好的组织保证。
3.1退火（Annealing）将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度后，一般随炉温缓慢冷却。
主要是降低硬度，提高塑性，改善切削加工与压力加工性能；细化晶粒，改善力学性能，为下一工序做准备；消除冷、热加工所产生的内应力。
主要适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料，一般在毛坯状态进行退火。
按照要求目的的不同，退火可分为重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火以及稳定化退火等。
焊 后 热 处 理 技 术 措 施
焊后热处理技术措施一、为了降低焊接接头的残余应力，改善焊缝的组织与性能，耐热钢管子与管件的焊缝应进行热处理。
二、焊后热处理一般为高温回火，焊后热处理的温度与恒温时间见下表注: 1）壁厚小于或等于10mm，管径小于或等于108mm的15CrMo、12Cr2Mo钢管子。
2）壁厚小于或等于8mm，管径小于或等于108mm的12Cr1MoV钢管子。
3）经焊接工艺评定，且具有与作业指导书规定相符的热处理自动记录曲线图的焊接接头，可免去硬度测定。
三、热处理过程中，升温、降温速度规定如下：1）升温、降温速度，一般可按250×25÷壁厚℃/h计算，且不大于300℃/h。
2）降温过程中，温度在300℃以下可不控制。
四、异种钢焊接接头的焊后热处理，应按两侧钢材及所用焊条（焊丝）综合考虑。
热处理温度一般不超过合金钢成分低侧钢材的下临界点。
五、热处理的加热宽度，从焊缝中心算起，每侧不小于管子壁厚的3倍，且不小于60mm；保温宽度，从焊缝中心算起，每侧不小于管子壁厚的5倍，以减少温度梯度。
所用仪表、热电及附件，应根据计量的要求进行标定或校验。
六、热处理的加热方法，采用远控履带式电阻加热方法，具体使用方法如下：把热电偶对称固定在焊缝两侧，水平管上下放置，立管对称放置，探头与焊缝接触好，然后把加热带包在焊缝上，用保温材料包扎好，接通电源进行处理。
热处理时，管道的临时支撑应在热处理完毕后拆除，管道的冷拉焊口临时固定应在热处理完毕后拆除，承重部位的焊缝在处理前应加临时支撑，以防在处理过程中产生变形。
立管的加热带应防止其下落。
恒温时，在加热范围内任意两点间的温差应低于50℃。
热处理后，应做好记录和标记，并打上热处理工的钢印号或永久性标记。
七、热处理所用材料与设备控制柜一台、热电偶4个、补偿导线80米、保温被、电工钳、铁丝、加热带。
热处理施工方案范文
热处理施工方案范文热处理是一种广泛应用于金属材料加工过程中的热处理工艺，通过调整材料的组织和性能，实现对金属材料性能的改善。
在工程实际应用中，根据不同材料的性质和需求，采用不同的热处理方法和工艺参数，以满足不同材料的工程要求。
热处理的施工方案包括材料选择、预处理、加热、保温、冷却以及后续处理等环节。
下面就具体介绍一下热处理的施工方案。
首先，对于热处理工艺的选择，需要根据材料的种类、尺寸、机械性能等因素进行评估和分析，确定热处理的工艺方法。
常见的热处理方法包括淬火、回火、退火、正火等。
同时，还需考虑到材料的热稳定性，以免在加热过程中导致材料的变形、裂纹和变质等不良现象。
其次，对于热处理前的预处理，主要包括清洗、除锈和切割等工艺。
清洗主要是将材料表面的油污、尘埃等物质清除干净，以保证加热时的传热效果。
除锈是为了去除材料表面的锈蚀物，以防止在热处理过程中产生气孔和裂纹。
切割是将材料按照设计要求进行分割成所需尺寸，以方便后续处理。
然后，进行材料的加热。
加热是热处理过程中至关重要的一环，能够有效调整材料的组织和性能。
在加热过程中，需根据材料的特性进行合理的加热曲线设计，以避免材料表面和内部温度差异过大，导致形成内应力和组织不均匀。
常用的加热设备包括电阻炉、气体炉和电子束炉等。
加热完成后，需要进行保温。
保温是为了确保材料的温度均匀，并使其达到所需时效分解温度。
在保温过程中，需要根据材料的特性和要求，控制保温时间和温度，以保证完成所需材料性能的形成。
待保温时间到达后，需进行冷却处理。
冷却是将保温完成的材料迅速冷却，以固定所需的组织和性能。
冷却方法通常有空气冷却、水冷却和油冷却等。
不同方法的选择取决于材料的性质和要求。
最后，进行后续处理。
热处理完成后，材料需要进行清洗、除锈和表面处理等工艺，以去除表面的氧化物和其它杂质，保证材料的质量和外观。
总之，热处理施工方案是根据不同材料的性质和需求，采用一系列工艺方法和参数，实现对材料性能的改善。
热处理技术要求
热处理技术要求
以下是 7 条关于热处理技术要求：
1. 热处理温度可得把控好啊！就像烤面包一样，温度高了面包会糊，温度低了又不熟，咱这热处理要是温度不合适，那工件不就废啦？比如说淬火的时候，要是温度没弄对，那可就糟糕喽！
2. 冷却速度也超级重要呀！你想想看，跑完步立马冲个凉水澡会怎样？对喽，可能会不舒服，热处理也是一样啊！冷却速度过快或过慢都会影响效果呢。
像有些零件，冷却速度不合适，那质量能过关吗？
3. 时间的把握可不能马虎呀！这就好比等公交车，等久了着急，等短了又可能坐不上，热处理的时间也得恰到好处呀。
比如说回火的时候，时间不够，性能能好吗？真是让人操心呐！
4. 加热的均匀性要特别注意呢！这像给蛋糕抹奶油一样，得抹得均匀漂亮，热处理要是加热不均匀，那可就出大问题啦！哎呀，想想都觉得麻烦呀！
5. 咱对热处理的环境也得讲究讲究呀！这就跟人待的房间似的，脏兮兮乱糟糟的肯定不行呀。
要是环境不好，会不会影响热处理的效果呢？肯定会呀！
6. 选择合适的热处理方法不也得慎重嘛！你说上学选专业重要不？当然重要啦！热处理方法选错了，那不就白折腾啦？可别瞎选呀！
7. 对热处理后的检验可不能掉以轻心呐！就好像考完试不检查试卷，那能行吗？不行呀！热处理后不认真检验，怎么能知道好不好呢？得认真对待呀！
总之，热处理技术要求可太重要啦，每个环节都得高度重视，一点都不能马虎！。
热处理工艺技术与原则

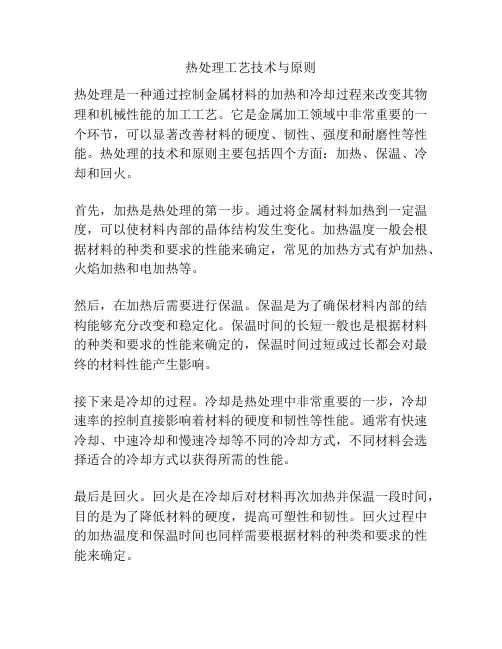

热处理工艺技术与原则热处理是一种通过控制金属材料的加热和冷却过程来改变其物理和机械性能的加工工艺。
它是金属加工领域中非常重要的一个环节，可以显著改善材料的硬度、韧性、强度和耐磨性等性能。
热处理的技术和原则主要包括四个方面：加热、保温、冷却和回火。
首先，加热是热处理的第一步。
通过将金属材料加热到一定温度，可以使材料内部的晶体结构发生变化。
加热温度一般会根据材料的种类和要求的性能来确定，常见的加热方式有炉加热、火焰加热和电加热等。
然后，在加热后需要进行保温。
保温是为了确保材料内部的结构能够充分改变和稳定化。
保温时间的长短一般也是根据材料的种类和要求的性能来确定的，保温时间过短或过长都会对最终的材料性能产生影响。
接下来是冷却的过程。
冷却是热处理中非常重要的一步，冷却速率的控制直接影响着材料的硬度和韧性等性能。
通常有快速冷却、中速冷却和慢速冷却等不同的冷却方式，不同材料会选择适合的冷却方式以获得所需的性能。
最后是回火。
回火是在冷却后对材料再次加热并保温一段时间，目的是为了降低材料的硬度，提高可塑性和韧性。
回火过程中的加热温度和保温时间也同样需要根据材料的种类和要求的性能来确定。
总的来说，热处理工艺技术和原则的核心是通过精确控制加热、保温、冷却和回火的过程参数，使材料的晶体结构得到改善，从而达到提高材料性能的目的。
在实际应用中，热处理工艺的选择和优化需要考虑材料的种类、尺寸、形状、要求的性能和生产成本等多个因素，并且需要经过大量的实验和经验积累来确定最佳的工艺参数。
热处理是金属材料加工中重要的工艺之一，它能够通过改变材料的晶体结构和组织形态，从而改善其力学性能和物理性能。
根据具体的应用要求和材料的特性，不同的热处理工艺和原则会被选用。
热处理的技术和原则主要包括加热、保温、冷却和回火。
首先，加热是热处理的基础步骤。
通过加热金属材料，可以提高其温度，使得晶体结构发生变化。
加热温度一般根据材料的种类和所需的材料性能来确定。
热处理安全技术交底
热处理安全技术交底一、热处理工艺介绍热处理是指利用加热、保温和冷却等一系列加工工艺来改变材料的物理、机械、化学性能的加工方法，是制造业中不可或缺的重要工艺之一。
热处理一般分为淬火、回火、正火和退火等工艺。
1. 淬火淬火又称为水淬或油淬，是指把高温下的钢件快速冷却，使钢件组织转变为马氏体，以提高强度和硬度的一种热处理工艺。
2. 回火回火是指将淬火后的钢件加热到一定温度，保持一定时间后冷却，使马氏体转变成大量的回火体，以使织构细密化，提高其韧性的热处理工艺。
3. 正火正火是指将钢件加热到一定温度，保温一定时间后冷却，以使组织相对粗糙，但硬度不如淬火的一种热处理工艺。
4. 退火退火是指将钢件加热到一定温度，保温一定时间后冷却，在一定时间内使钢件回到正常状态的一种热处理工艺。
二、热处理安全技术热处理安全技术是指在热处理过程中，采用一系列安全措施，保证人员和设备安全，并达到预期的热处理效果。
1. 设备安全措施在热处理设备的选择、安装和使用过程中需要采用一些安全措施保证设备的安全性。
如：•设备的选用要符合国家标准和相关法律法规的规定，具有安全可靠的性能和可靠的使用寿命。
•设备在安装过程中要注意电源的正确接线，设备和电源线要防止受潮，防止被撞击等情况。
•热处理设备在使用过程中需要配以防护罩，以防止人员接触高温设备或其它高温工件造成人员烫伤或感染。
•各种机械设备在使用过程中要注意隔离和防护，避免人员被挤压或碾压。
•当设备出现故障时，应及时停机，排除故障后才能继续使用。
2. 工人安全措施在热处理工作中，工人需要采取一系列安全措施保证人员的安全。
如：•工人在进行热处理前需要穿戴齐全的防护用品，如耐高温手套、护目镜、耐酸碱鞋等。
•工人在操作热处理设备过程中要注意不得插入手指和手臂，以免造成伤害。
•热处理工作中工人需要注意随时关注设备状况，及时切断电源并通知相关人员进行处理，保证自己在安全位置上，以防万一。
•工作期间不得擅自离开设备，确保设备安全稳定。
热处理技术措施
热处理技术措施热处理是一种通过加热和冷却金属材料来改变其物理和化学性质的方法。
它可以改善金属的硬度、强度、韧性等性能，从而满足特定的工程需求。
热处理技术不仅在金属加工和制造业中广泛应用，在航空航天、汽车、电子、能源等领域也发挥着重要作用。
本文将介绍一些常见的热处理技术措施。
1. 固溶处理固溶处理是一种将合金加热至固溶温度后快速冷却的热处理方法。
固溶处理常用于合金的强化和精细化处理，以提高材料的硬度和强度。
这种技术特别适合铝合金、镁合金等材料的处理。
固溶处理的目标是在固溶温度下溶解和均匀分布合金中的固溶体，从而增加合金的韧性和强度。
2. 淬火淬火是一种将金属材料加热至高温后迅速冷却的热处理过程。
淬火可以改善材料的硬度和强度，增加其抗磨损和耐磨性能。
淬火通常用于碳钢、合金钢等材料的处理。
在淬火过程中，材料的组织结构会发生变化，由粗大的晶粒变为细小且均匀的晶粒，从而提高材料的强度和韧性。
3. 回火回火是一种将淬火后的材料重新加热至一定温度后冷却的热处理过程。
回火可以消除淬火过程中产生的内应力，并使材料的硬度和韧性达到平衡。
回火的温度和时间可以根据具体的材料和要求进行调整，以实现所需的性能。
回火常用于淬硬钢、工具钢等材料的处理，以提高其韧性和可加工性。
4. 预应力处理预应力处理是一种将材料加热至一定温度并施加压力的热处理方法。
预应力处理可以通过控制压力和温度的组合来改变材料的结构和性能。
这种技术常用于钢筋混凝土梁、桥梁、建筑物等结构的加固和修复，以提高其承载能力和耐久性。
5. 热处理过程控制热处理过程控制是确保热处理达到所需效果的关键因素。
在热处理过程中，需要掌握合适的加热温度和时间，保证材料的均匀加热。
同时，冷却速率也需要控制，以避免产生不均匀的组织和内应力。
在现代制造中，热处理过程常借助计算机控制系统进行精确控制，以确保热处理的一致性和可靠性。
总结：热处理技术措施是一种通过加热和冷却金属材料来改变其性质和性能的方法。
焊前预热及焊后热处理施工方案(修)
焊前预热及焊后热处理施工方案(修)
一、简介
焊接是一种常见的金属连接方法，而焊前预热及焊后热处理是确保焊接质量的
重要步骤。
在焊接过程中，预热和热处理可以减少焊接变形和裂纹，提高焊缝的强度和韧性。
本文将针对焊前预热和焊后热处理的施工方案进行探讨和总结。
二、焊前预热方案
1. 钢结构预热
在焊接钢结构之前，必须严格执行预热的要求。
预热的目的是减缓冷却速度，
减少应力，避免冷脆，保证焊接接头的质量。
预热温度和时间应严格按照焊接工艺规程执行。
2. 铝合金预热
预热对铝合金的影响尤为重要，可以避免氧化皮的产生，减少热裂纹的风险，
并提高熔池的流动性。
预热温度应根据具体材料而定，通常在150°C至250°C之间。
三、焊后热处理方案
1. 延时冷却
焊接完成后，应立即对焊接接头进行冷却处理。
延时冷却可以减缓焊缝冷却速度，降低残余应力，减少裂纹的产生。
延时时间根据焊接材料和工艺规范确定。
2. 热处理
对于一些关键部位或特殊要求的焊缝，需要进行热处理以提高焊接接头的性能。
热处理可包括回火、时效处理等，具体热处理方案应根据实际情况确定。
四、总结
焊前预热及焊后热处理是确保焊接接头质量的关键步骤，必须严格执行相应的
施工方案和工艺要求。
只有在预热和热处理环节做到位，才能确保焊接接头的质量稳定和可靠，从而保障结构的安全性和可靠性。
管道热处理方案
管道热处理方案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）修改码：A 发放编号：有效期：2013-03-01～2013-12-01印数：持有人：编制：审核：批准：目录一、编制依据1．《工业金属管道施工及验收规范》 GB50235-20102. 《现场设备、工艺管道焊接工程施工及验收规范》GB50236-20113．《现场设备、工业管道焊接工程施工质量验收规范》 GB50683-2011 4．《石油化工剧毒、可燃介质管道工程施工及验收规范》 SH3501-20115．《石油化工钢制管道工程施工工艺标准》 SH/T3517-20016.《石油化工设备和管道涂料防腐蚀技术规范》 SH/T3022-20117.《石油化工设备管道钢结构表面色和标志规定》 SH3043-20038．《石油化工工艺装置布置设计规范》 SH3011-20119.《扬子炼油质量管理程序》10.《石油化工金属管道工程施工及验收技术条件》 40BJ019-201111.《石油化工建设工程项目施工过程技术文件规定》 SH/T3543-200712.《工程建设交工技术文件规定》 SH3503-2007二、工程名称及概况1．工程特点XXXX装置为操作压力大，壁厚等级高，材质种类多，介质腐蚀强，物料大部分为易燃、易爆，工程施工空间有限，高空作业多，造成管道热处理施工难度大。
本方案是为管道热处理这一特殊过程而特别编制的。
2．方案适用范围本方案仅适用于XXXX裂化装置中根据设计文件规定的热处理管线，其中包含TP321材质不锈钢管线、cr mo合金钢管线、加热炉炉管管线、高温高压碳钢管线，以及介质腐蚀性高的中低压管线。
4．管道热处理工程量热处理管道共9621米，其中20#管道6417米，15CrMo管道796米，TP321管道853米，P11管线180米，A106B管线2414米，06Cr19Ni10管线30米，TP347管线500米，焊口数量14101道，共计DB 49771.5。
热处理技术手册
热处理技术手册热处理技术是指通过加热和冷却等多种方式改变金属材料的物理和化学性质，以达到优化性能的目的。
它在现代工业中得到广泛应用，包括钢铁、航空、汽车、船舶、机械等领域。
本手册将介绍主要的热处理方法和其在实际应用中的注意事项。
一、淬火淬火是将钢件加热到临界温度以上，然后迅速冷却，使其组织发生相变并获得高硬度和高韧性的热处理方法。
在淬火时需要注意以下几点：1. 控制加热温度和时间，确保钢件温度达到临界温度以上并保持一定时间；2. 选择合适的淬火介质，如油、水和气体等；3. 对于大型工件，应采用分段加热和淬火的方法，以避免产生裂纹。
二、回火回火是将淬火后的钢件加热到一定温度下保温一段时间，使其组织发生相变，获得一定的硬度和韧性的热处理方法。
在进行回火时需要注意以下几点：1. 选择合适的回火温度，通常在200-500℃之间；2. 控制回火时间，合理安排加热和冷却时间，以确保钢件回火均匀；3. 根据需要选择单次或多次回火。
三、渗碳处理渗碳是将低碳钢件浸入含有碳和其他合金元素的浸渗介质中，在高温下进行热处理，使其表面硬度提高，耐磨性和抗腐蚀性能增强的方法。
在进行渗碳处理时需要注意以下几点：1. 选择合适的渗碳介质和温度，一般介质为钠、铅和钢等；2. 控制温度和时间，确保渗碳深度和均匀性；3. 对于高精度的零部件，应进行精密加工和尺寸管理。
四、氮化处理氮化处理是将金属表面浸入含有氮元素的浸液中，在高温下进行热处理，使其表面硬度提高和抗磨性能增强的方法。
在进行氮化处理时需要注意以下几点：1. 选择合适的氮化介质和温度，常用的氮化介质有氨气、氮气和混合气体等；2. 控制氮化时间和温度，确保氮化层的均匀性和良好的结合性；3. 对于复杂形状和精度要求高的零件，应采用不同的氮化方式和处理方法。
五、真空热处理真空热处理是在高真空条件下进行的热处理，通过控制加热和冷却方式和参数，优化组织和性能。
真空热处理具有热流速快、热处理变形小、处理基材多样等优点。
热处理工艺
使二次渗碳体或珠光体中的渗碳体球化，以降低硬度，改善切削加工性能。
蔓延退火
熔点以下100~200℃
减少化学成份和组织的不匀称
去应力退火
Ac1线以下(普通为500~600℃)
消除工件中残留内应力
正火（空冷）
加热温度
组织
目的
亚共析钢
Ac3+30~50℃
F+S
（1）作为总算热处理：细化晶粒、匀称组织
（2）作为预先热处理：对结构较大的合金结构钢前，淬火或调质前常举行正火，消除魏氏组织和带状组织，并获得细小而匀称的组织。
（3）改善切削加工性能：调节硬度
过共析钢
Accm+30~50℃
S+ Fe3CⅡ
热处理工艺
组织
目的
彻低退火
(重结晶退火)
亚共析钢：Ac3+20 Nhomakorabea30℃F+P
组织匀称化和细化，得到临近平衡状态的组织，以降低硬度，改善切削加工性能。因为冷却速度缓慢，还可消除内应力。
等温退火
亚共析钢：高于Ac3
过共析钢：高于Ac1
快冷到A1~550℃之间，保温，然后再缓慢冷却。
同上
球化退火
过共析钢：高于Ac1
热处理方法有哪些
热处理方法有哪些热处理方法是一种常见的材料处理技术，用于改变材料的物理和化学性质，以获得所需的材料性能。
热处理方法包括退火、正火、淬火、回火等。
退火是指将材料加热到一定温度，然后缓慢冷却到室温。
退火能够消除材料中的残余应力，提高材料的可塑性和韧性。
退火通常分为完全退火、球化退火和应力退火三种。
完全退火可以改变材料的晶体结构，提高其韧性和延展性。
球化退火可以使材料的晶粒尺寸更均匀，提高材料的耐蚀性和力学性能。
应力退火主要用于去除材料中的残余应力，改善材料的形状和尺寸稳定性。
正火是指将材料加热到特定温度，然后在空气中冷却。
正火可以提高材料的硬度和强度，改善其耐久性和耐磨性。
正火通常用于低碳钢和合金钢的处理，以增强材料的力学性能。
淬火是将材料加热到临界温度以上，然后迅速冷却。
淬火能够使材料快速固化，形成硬质组织，提高材料的硬度和强度。
淬火通常用于高碳钢和合金钢的处理，以获得高强度和高硬度的材料。
回火是指在淬火后将材料加热到一定温度，然后冷却到室温。
回火可以改变淬火组织的性质，提高材料的韧性和韧度。
回火通常用于淬火后的高碳钢和合金钢，以减轻淬火带来的脆性。
热处理方法不仅适用于金属材料，还适用于陶瓷、塑料和复合材料等其他材料。
不同材料的热处理方法和参数会有所不同，需要根据具体的材料性质和要求来选择合适的处理方法。
总之，热处理方法是一种重要的材料处理技术，通过改变材料的晶体结构和组织，可以改善材料的物理和化学性质，提高其力学性能和耐久性。
常用的热处理方法包括退火、正火、淬火和回火，每种方法都有其特定的应用范围和效果。
只有科学合理地运用热处理方法，才能使材料达到最佳的性能和效果。
不锈钢热处理技术
不锈钢热处理技术引言：不锈钢是一种具有优异耐腐蚀性能的金属材料，广泛应用于制造工业、化工、建筑和医疗等领域。
不锈钢的性能和使用寿命与其热处理技术密切相关。
本文将介绍不锈钢热处理技术的原理、方法和应用。
一、不锈钢热处理原理不锈钢热处理是指通过控制不锈钢的加热、保温和冷却过程，改变其组织结构和力学性能的工艺。
其原理是通过控制不锈钢的晶粒尺寸、晶界和相结构来调整其力学性能和耐腐蚀性能。
二、不锈钢热处理方法1. 固溶处理：将不锈钢加热到固溶温度，保持一定时间后迅速冷却。
固溶处理可以消除不锈钢中的过饱和固溶相，提高其强度和硬度。
2. 淬火处理：将不锈钢加热到固溶温度，然后迅速冷却到室温。
淬火处理可以使不锈钢中的奥氏体相转变为马氏体相，提高不锈钢的强度和硬度。
3. 固溶处理和淬火处理的组合：先进行固溶处理，然后进行淬火处理。
这种方法可以同时改善不锈钢的强度和耐腐蚀性能。
4. 退火处理：将不锈钢加热到一定温度，然后缓慢冷却到室温。
退火处理可以改善不锈钢的塑性和韧性，降低其硬度和强度。
三、不锈钢热处理的应用1. 不锈钢焊接件的热处理：焊接过程会使不锈钢产生变形和残余应力，通过热处理可以消除这些不良影响，提高焊接件的性能。
2. 不锈钢弹簧的热处理：通过热处理可以改善不锈钢弹簧的强度和弹性，延长其使用寿命。
3. 不锈钢刀具的热处理：刀具的切削性能和耐磨性与其热处理工艺密切相关，通过热处理可以提高不锈钢刀具的硬度和耐磨性。
4. 不锈钢容器的热处理：不锈钢容器在高温、高压环境下工作，通过热处理可以提高容器的耐腐蚀性和强度。
结论：不锈钢热处理技术是提高不锈钢性能的重要工艺之一。
通过控制加热、保温和冷却过程，可以改变不锈钢的组织结构和力学性能。
不锈钢热处理方法包括固溶处理、淬火处理、退火处理等，不同的处理方法适用于不同的应用场景。
不锈钢热处理技术在焊接件、弹簧、刀具和容器等领域具有广泛应用。
在实际应用中，需要根据具体要求选择合适的热处理工艺，以提高不锈钢的性能和使用寿命。
金属材料的热处理技术
金属材料的热处理技术热处理是金属加工中的一项重要工艺，通过控制材料的温度和冷却速率，可以改善材料的机械性能和耐腐蚀性能。
本文将介绍几种常见的金属材料热处理技术及其应用。
1. 固溶处理固溶处理是指将金属材料加热至其固溶温度，使固态溶质原子溶解于晶格中，随后迅速冷却固定溶质原子的位置。
固溶处理可以提高金属的韧性和延展性，并改善材料的热稳定性。
常见的固溶处理方法包括快速淬火和退火。
2. 淬火处理淬火是将金属材料加热至其临界温度以上，并迅速冷却至室温，以获得高硬度和高强度的材料。
常用的淬火介质包括水、油和空气。
淬火处理能够增强金属的硬度和强度，但会降低其韧性。
因此，在实际应用中，需要根据具体要求进行适当的回火处理，以平衡硬度和韧性。
3. 回火处理回火是将淬火材料加热至较低的温度，并保持一段时间后冷却。
回火处理可以消除淬火过程中产生的内应力，并提高材料的塑性和韧性。
回火温度和时间的选择对于材料的性能具有重要影响，需要根据具体材料进行调整。
4. 热轧处理热轧是指将金属材料加热至较高温度，随后通过辊压等方式进行塑性变形。
热轧处理可以改变金属的晶粒结构和形状，提高材料的强度和塑性。
热轧处理通常用于生产板材、线材和型材等。
5. 等温处理等温处理是指将金属材料加热至其临界温度，在该温度下保持一段时间后冷却。
等温处理能够改善金属的晶格结构，提高材料的强度和韧性。
常见的等温处理方法包括时效处理和孪生处理。
6. 淬蓝处理淬蓝处理是指将金属材料经过淬火后，再进行加热，使其表面出现深蓝色的氧化膜。
淬蓝处理可以提高金属材料的表面硬度和耐磨性，常用于制造工具和刀具等。
7. 焊后热处理在金属焊接之后，常常需要对焊接区域进行热处理，以消除焊接过程中产生的应力和组织不均匀性。
常见的焊后热处理方法包括应力消除退火和再结晶退火。
总结起来，金属材料的热处理技术是一项关键的加工工艺，可以显著改善材料的性能，提高其在工程应用中的可靠性和耐久性。
焊接和热处理技术方案
第十章焊接和热处理技术方案第一节工程概述及焊接施工特点1工程概述山东华能白杨河电厂扩建1#标工程新建1台HG-465/型超高压循环流化床锅炉，额定蒸发量465T/h，过热蒸汽压力，过热蒸汽温度540℃，给水温度245℃。
配国产535/535抽凝汽式汽轮机。
2工程焊接施工特点依据我公司多年循环流化床锅炉和抽凝汽式汽轮机安装焊接的施工经验，我们认为此工程的焊接，热处理施工特点主要有：A、锅炉本体及受热面管道、汽机四大管道及主要附属管道的焊接和热处理施工是本机组安装和质量控制的重点。
B、由于超高压循环流化床锅炉本身的独特要求，对锅炉密封焊接，锅炉钢结构、热旋风分离器等重要结构的焊接施工，提出更高要求。
这是本机组焊接施工的另一重点。
C、工程中的薄壁不锈钢小径管、保温用不锈钢勾钉及防磨板、热旋风分离器衬板等不锈钢材料的焊接应依据不锈钢的焊接特点，严格控制焊接工艺。
这是本机组焊接施工不容忽视的重要方面。
D．应用《ISO19001-2000质量体系要求》及《GB/焊接质量要求金属材料的熔化焊》进行施工管理，并应用焊接、热处理新技术是高效，高质量进行焊接和热处理施工的保证。
E．具有金属表面耐磨堆焊和热喷涂的施工和技术能力，以备机组耐磨施工需要。
3主要采用标准焊接专业施工项目主要有锅炉受热面管道、锅炉本体范围及附属管道和锅炉钢结构、密封焊接等；焊接施工中将执行以下标准：A、《电力建设施工及验收技术规范》(火力发电厂焊接篇) DL 5007-92；B、《火电施工质量检验及评定标准》(焊接篇)；C、《电力建设施工及验收技术标准》(钢制承压管道对接焊接接头射线检验篇) DL/T5069-1996；D．《电力建设施工及验收技术规范》(管道焊接接头检验篇)DL/5048-95；E、《钢熔化焊对接接头射线照相和质量分级》GB3323-87；F、《锅炉和钢制压力容器对接焊缝超声波探伤》JB1152-81；G、《焊工技术考试规程》DL/T679-1999；H、《钢筋焊接及验收规程》JGJ18-96I、《铝母线焊接技术规程》DL/T754-20014 焊接专业人员的配备表1：焊接专业人员配备5主要焊接机械的配置表2：主要焊接机械配置第二节焊接施工方案1小径管焊接方案对于循环流化床锅炉设备安装施焊中所涉及到直径小于65mm、壁厚不大于5mm的管子，采用全氩弧焊接工艺，如：过热器管排、疏放水管、汽机油系统、取样等项目的焊接。
施工现场热处理作业方案
施工现场热处理作业方案一、背景介绍热处理是指对金属材料进行加热、保温和冷却等工艺操作，以改变其组织结构和力学性能的一种技术方法。
在施工现场，热处理常用于改善焊缝和连接部位的力学性能，提高材料的耐磨和耐腐蚀性能等，因此对热处理作业方案的制定非常重要。
二、作业环境评估1.热处理设备：测量和控制设备的性能和准确度，确保设备能够满足热处理工艺要求。
2.供应设备：热处理过程需要耗费大量能源，需要评估供应设备的稳定性和可靠性。
3.周边环境：评估周边环境对热处理过程的影响，包括温度、湿度和气流等因素。
三、作业方案制定1.确定热处理方法：根据材料的类型和要求，选择合适的热处理方法，如退火、正火、淬火、回火等。
2.设计热处理工艺参数：确定热处理工艺参数，包括加热温度、保温时间、冷却速度等，确保材料能够达到所需的物理性能。
3.制定工艺流程：根据热处理方法和参数，设计合理的工艺流程，包括材料的预处理、加热、保温、冷却和后处理等步骤。
4.选择热处理设备：根据作业环境评估的结果和工艺要求，选择合适的热处理设备，如电炉、加热炉、水槽等。
5.制定操作规程：制定详细的操作规程，包括设备的操作步骤、安全注意事项和质量控制要求等，确保作业过程的安全和质量。
6.建立监测系统：建立作业过程的监测系统，监测工艺参数和设备状态的变化，及时调整和纠正，确保热处理效果。
7.制定应急措施：制定应急措施，包括设备故障、材料失效和意外事故等情况的处理方法，以及紧急救援和安全疏散措施。
四、安全管理措施1.工人培训：对从事热处理作业的工作人员进行培训，包括热处理方法和工艺参数的操作要求，作业安全和质量控制的知识等。
2.个人防护措施：要求工人佩戴适当的个人防护装备，如安全帽、护目镜、耐高温手套和防护服等，保障工作人员的人身安全。
3.设备安全措施：对热处理设备进行定期维护和检修，确保设备的正常运行和安全使用。
4.灭火措施：建立灭火设备和灭火器材的管理制度，配备合适的灭火设备，以应对突发火灾等安全事故。
ht200热处理方法
ht200热处理方法
HT200热处理方法
一、什么是HT200热处理？
HT200热处理是一种有效的表面强化处理方法，它是一种热处理技术，采用热处理方法将表面的硬度提高，提高表面的抗磨损性、抗腐蚀性，目的是改善表面的性能，提高零件寿命。
二、HT200热处理原理
HT200热处理是在油温中将零件加热到所需要的温度，然后在浸渍油中回火。
回火过程中，钢表面形成一层结构合理的硬质组织，使深层金属组织结构由细晶组织变为马氏体组织，从而达到强化零件表面的目的。
三、HT200热处理流程
（1）清洗：零件表面污垢要清洗干净，以便热处理，否则，很容易影响处理的质量。
（2）加热：将零件在油温中加热至所需要的温度，这是热处理过程的关键环节。
（3）回火：将已经加热到所需温度的零件在浸渍油中回火。
（4）冷却：零件经过回火处理后，要放入冷却液中迅速冷却，以避免表面强度的损失。
四、HT200热处理注意事项
（1）加热时，必须控制温度，使零件温度升至所需温度，冷却时也要尽快，以免热处理层表面强度下降。
（2）HT200热处理后，表面要适当的抛光，以改善表面的光洁度。
（3）HT200热处理过程中，温度、时间的控制是非常重要的，只有控制好温度和时间，才能达到理想的热处理效果。
机械加工表面质量的提升方案及热处理技术分析
机械加工表面质量的提升方案及热处理技术分析一、机械加工表面质量的重要性二、提升机械加工表面质量的方案1.选用合适的加工方法和设备我们要根据零件的材料、形状和加工要求，选用合适的加工方法和设备。
比如，对于硬质合金刀具，我们可以选择高速切削；对于不锈钢材料，可以采用电解加工等。
2.高速切削（1）选用合适的刀具：根据加工材料和加工要求，选择合适的刀具材质和参数。
（2）优化切削参数：根据刀具和工件的材料，调整切削速度、进给量和切削深度等参数。
（3）冷却和润滑：合理使用冷却液和润滑剂，降低切削温度，提高加工表面质量。
2.精密加工（1）提高机床精度：选用高精度的机床，保证加工精度。
（2）优化加工工艺：合理选择加工顺序、加工参数等。
（3）控制加工误差：通过误差分析、补偿等方法，减小加工误差。
三、热处理技术分析热处理技术在提升机械加工表面质量方面具有重要作用。
下面我们来分析一下热处理技术的应用。
1.淬火（1）选择合适的淬火介质：根据工件的材料和性能要求，选择合适的淬火介质。
（2）控制淬火温度和时间：保证工件在淬火过程中充分奥氏体化，提高淬火效果。
（3）防止变形和开裂：合理控制淬火过程，防止工件变形和开裂。
2.回火（1）选择合适的回火温度：根据工件的材料和性能要求，选择合适的回火温度。
（2）控制回火时间：保证工件在回火过程中充分释放内应力，提高回火效果。
（3）防止氧化和腐蚀：合理控制回火过程，防止工件氧化和腐蚀。
好了，今天的分享就到这里。
希望这篇文章能给大家带来一些启发和帮助。
如果你有任何疑问或建议，欢迎在评论区留言交流。
我们下期再见！注意事项一：刀具选择与切削参数设定注意事项：刀具选择不当或切削参数设置不合理，可能会导致加工表面粗糙度增加，甚至损伤刀具和工件。
解决办法：得根据工件的材质和加工要求来挑选合适的刀具，别小看了这步，选对了刀，加工起来事半功倍。
然后，切削参数得调整得恰到好处，速度、进给量和深度都得匹配，这就像炒菜放调料，多了少了都不行。
热处理中的退火技术
热处理中的退火技术热处理是一种在材料制造过程中经常使用的技术。
退火是其中最基本的一种热处理方法。
退火可以改变材料的物理、化学、机械和电学属性，从而增加材料的强度、硬度、延展性和导电性。
它可以通过改变晶粒结构来达到这些效果，同时还导致了材料中的一些缺陷的消除。
1、退火的分类热处理中的退火通常被分为几种不同的类型。
软化退火：这是退火的最常见形式。
它通过高温下暂停材料中的结构变化来实现。
在软化退火过程中，材料的硬度和强度会减少，而延展性和韧性将增加。
正常退火：这种退火通过缓慢升温到适当的温度并保持一段时间，然后缓慢冷却来实现。
正常退火可以使材料获得更均匀的晶粒结构，减少缺陷数量，并提高材料的强度和延展性。
再结晶退火：这种类型的退火通常在常温下进行，由于退火引起的塑性变形可以改变材料的晶界结构，产生新的、无缺陷的晶粒结构，增加强度和延展性。
时效退火：这种形式的退火通常在材料被加工或调整其化学成分之后进行。
它旨在提高特定的材料属性，例如耐腐蚀性和耐磨性。
2、退火的效果及影响退火对材料的影响非常重要。
它可以减少材料中的缺陷数量，改善晶粒结构，增加强度和延展性。
以下是一些常见的退火效果。
缺陷消除：高温下的退火可以消除材料中的缺陷，例如气孔、夹杂和裂纹。
在退火期间，缺陷会被消除或纠正，从而产生更多的完整晶体。
结构优化：材料中的结构可以通过退火获得改善。
这种改善可以消除晶粒边界上的位错，从而产生更规则、更均匀的晶粒结构。
强度增加：退火可以使材料中的强度增加。
这是因为高温下的材料可以使位错在晶粒内均匀分布，从而增加强度。
延展性增加：退火可以增加材料的延展性和韧性。
这是由于缺陷数量的减少和晶粒边界的增加，材料表现出更大的弯曲和变形能力。
3、退火的步骤退火的步骤包括加热、保温和冷却。
先制备好试样，然后开始将其加热到退火温度。
它的温度和时间取决于材料的类型、尺寸和性质。
在保持温度一段时间后，从热源中取出试样。
平缓地冷却材料，以便均匀地冷却晶体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编制说明
焊缝进行热处理的目的是清除焊缝的残余应力，使氢逸出，防止焊接区裂纹，改善焊缝机械性能。
其手段可通过炉内整体热处理和现场局部热处理。
局部热处理在石化装置的塔类容器和工艺管道上广泛应用，技术已非常成熟。
我公司从98年开始，采用TCS-1型电脑温控设备对大型储罐人孔、接管焊缝进行现场局部热处理，效果很好。
通过硬度检测完全符合热处理质量要求。
在本工程中拟采用履带式高铝瓷电加热器和绳状加热器，进行局部热处理。
二、电加热热处理工艺原理
利用高铝瓷电加热器固定于焊缝及周边罐壁和接管上，通过热电偶与电脑自动温控记录设备连接，按工艺要求向温控设备输入热处理工艺曲线，热处理运行后，由设备按输入工艺曲线自动控温、跟踪，运行状态若超出设定的温度警报范围，设备发出警报信息，可由人工进行调节，保证热处理工艺曲线的正确性。
三、电加热热处理特点
1、工艺简单可靠，操作方便、稳定。
2、长条行履带式电加热器和绳状电加热器配合，适用于环状部位的焊缝，加热板、绳与焊缝、加热区贴合紧密，热处理质量高。
3、使用TCS-1温控设备，温度控制精度高，测温误差≤5℃。
4、热处理与主体安装同时进行，可缩短工期。
四、局部热处理施工方案
1、热处理前检验
按工艺要求，热处理前应先对接管及补强板焊缝进行着色检查，补强板还需做气密检验，合格后再进行热处理。
2、热处理加固
热处理前对DN≥500mm的人孔、进出油孔，用∠100角钢进行防变形加固。
3、电加热板、绳固定
绳状电加热器用缠绕法固定在人孔脖、进出油管角缝位置，履带式矩形加热板用保温钉绑扎钢丝固定于补强板和壁板上，采用罐壁内外双面布置。
4、安装热电偶
热电偶采用点焊于壁板上的带槽螺母、螺栓压紧固定。
热电偶测温点布置：接管角焊缝位置在罐壁内、外各一点，交错布置，补强板焊缝位置在罐外对称布置2点。
5、保温
保温材料选用硅酸铝纤维毡，保温厚度100~150mm。
保温层用焊于罐壁上的保温钉绑扎铁丝固定。
6、设定并输入热处理曲线
6.1焊后热处理工艺参数设定
壁板材质为：SPV490Q-SR 焊后热处理温度为：580±10℃
最短保温时间：180min 300℃以上升温速度：<160℃/h
300℃以上降温速度：<200℃/h
热处理曲线见下图：
6.2输入并存储热处理曲线
用TCS-1型温控设备人机对话操作程序将工艺参数输入设备并储存。
7、联机要求
对每个回路、加热板、热电偶、加热板导线、补偿导线编号，进入TCS-1温控设备运行状态，控制程序自动按热处理工艺曲线升温、保温及降温，并自动记录热处理温度，控制温度误差。
工艺曲线运行中若出现意外值或报警，可暂停运行，实施补救措施。
检查回路系统、热电偶控制回路、保温、电热板贴合等有无意外情况，排除故障后恢复运行。
暂停运行期间，设备自动实施现场保护措施。
8、热处理检验
在消应力处理完成后，对被处理工件作硬度检验，硬度检测选用数字式硬度检测仪器。
检查部位：人孔，进出油管检查顶、底、侧三个部位，其它接管检查底或侧一个部位。
检查数量：每个检查部位的检查数量不少于3点，且应分布在焊缝、热影响区和母材上。
合格标准：焊缝及热影响区的硬度值，不应超过母材硬度的1.25倍。
五、劳动组织
六、质量保证措施
1、成立热处理领导小组，由项目技术负责人任组长，实行统一领导。
2、热处理前向热处理人员进行详细技术交底，交清质量标准要求，明确质量责任。
3、做好热处理期间天气预报预测，尽量选择晴天进行热处理。
热处理时做好挡风、防雨措施。
4、加热板、保温层贴紧、严密。
5、热处理过程中实行全天候24小时监保守控。
6、热处理时统一指挥，协调行动，及时处理突发事故。
七、安全措施
1、对参加热处理工作的人员进行专门训练和安全教育。
2、作业前进行全面检查，加固支撑牢固，电气设备工况良好。
3、热处理现场划定安全区，设置警戎线，非工作人员严禁入内。
4、维护好现场用电设备，保护好电缆线，以防漏电。
5、配备值班车和电话设备，专职安全员巡回检查，及时发现隐患并处理。
八、机具设备及材料
主要机具设备及材料表。
