如何在cad中制作a尺寸图框

合集下载

cad图纸如何设置成A3图框

cad图纸如何设置成A3图框

cad图纸如何设置成A3图框
当大家需要设置图纸图框时,我们需要选择一个尺寸,比如说A3尺寸。

接下来就是店铺精心整理的一些关于cad图纸如何设置成A3图框的相关资料,供你参考。

cad图纸设置成A3图框的方法
首先必须对图框进行了解,在界面中的图纸比例是否为标准图框。

A3纸张大小为420*297mm,在打印时需换算相应的打印比例。

确定打印比例后,选择文件-打印或者Ctrl+P,出现打印操作界面
在红色区域选择的打印机或者需要的打印格式
选择打印样式,如果按照图纸的颜色和线性打印,则选择“无”
点击打印设置
进入打印设计界面
图纸尺寸选择A3
选择窗口界面,将进入CAD操作界面,将鼠标点击要打印图框的对角线边缘
选择打印比例,如果图框是标准A3纸张大小(420*297)则选择比例为1,如果不是选择对应比例
勾选居中打印,之后点击确定按键。

综合实例-绘制A2图框_AutoCAD全套建筑结构设计图纸绘制自学手册_[共5页]

综合实例-绘制A2图框_AutoCAD全套建筑结构设计图纸绘制自学手册_[共5页]

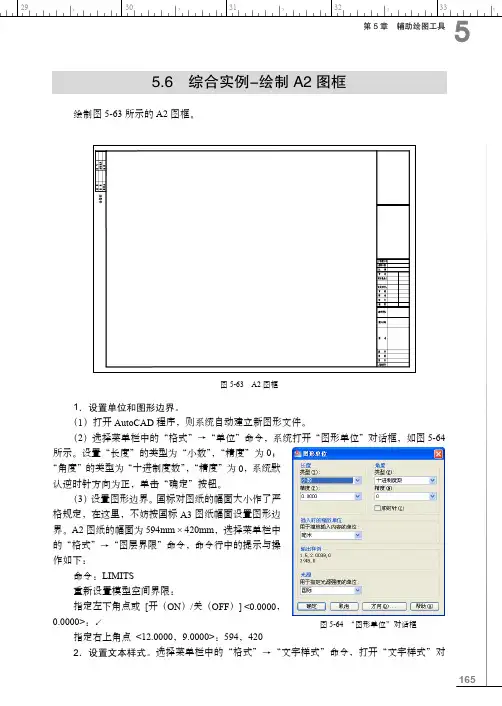

5.6 综合实例-绘制A2图框
绘制图5-63所示的A2图框。

图5-63 A2图框
1.设置单位和图形边界。

(1)打开AutoCAD程序,则系统自动建立新图形文件。

(2)选择菜单栏中的“格式”→“单位”命令,系统打开“图形单位”对话框,如图5-64所示。

设置“长度”的类型为“小数”,“精度”为0;
“角度”的类型为“十进制度数”,“精度”为0,系统默
认逆时针方向为正,单击“确定”按钮。

图5-64 “图形单位”对话框(3)设置图形边界。

国标对图纸的幅面大小作了严
格规定,在这里,不妨按国标A3图纸幅面设置图形边
界。

A2图纸的幅面为594mm×420mm,选择菜单栏中
的“格式”→“图层界限”命令,命令行中的提示与操
作如下:
命令:LIMITS
重新设置模型空间界限:
指定左下角点或[开(ON)/关(OFF)] <0.0000,
0.0000>↙

指定右上角点 <12.0000,9.0000>:594,420
2.设置文本样式。

选择菜单栏中的“格式”→“文字样式”命令,打开“文字样式”对。

a4图框标准尺寸 CAD

a4图框标准尺寸 CAD

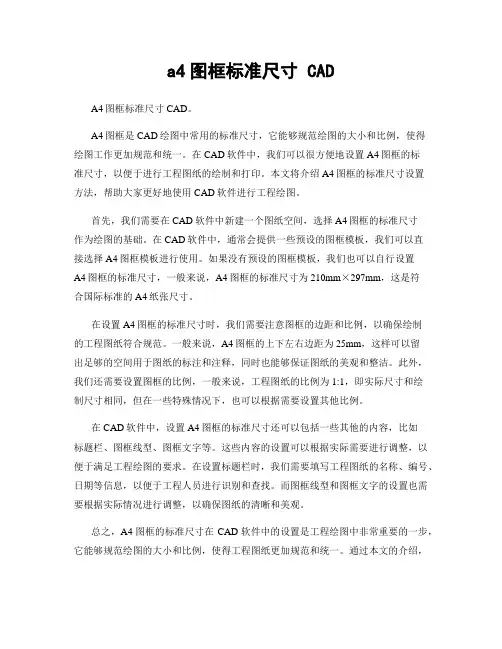

a4图框标准尺寸 CADA4图框标准尺寸 CAD。

A4图框是CAD绘图中常用的标准尺寸,它能够规范绘图的大小和比例,使得绘图工作更加规范和统一。

在CAD软件中,我们可以很方便地设置A4图框的标准尺寸,以便于进行工程图纸的绘制和打印。

本文将介绍A4图框的标准尺寸设置方法,帮助大家更好地使用CAD软件进行工程绘图。

首先,我们需要在CAD软件中新建一个图纸空间,选择A4图框的标准尺寸作为绘图的基础。

在CAD软件中,通常会提供一些预设的图框模板,我们可以直接选择A4图框模板进行使用。

如果没有预设的图框模板,我们也可以自行设置A4图框的标准尺寸,一般来说,A4图框的标准尺寸为210mm×297mm,这是符合国际标准的A4纸张尺寸。

在设置A4图框的标准尺寸时,我们需要注意图框的边距和比例,以确保绘制的工程图纸符合规范。

一般来说,A4图框的上下左右边距为25mm,这样可以留出足够的空间用于图纸的标注和注释,同时也能够保证图纸的美观和整洁。

此外,我们还需要设置图框的比例,一般来说,工程图纸的比例为1:1,即实际尺寸和绘制尺寸相同,但在一些特殊情况下,也可以根据需要设置其他比例。

在CAD软件中,设置A4图框的标准尺寸还可以包括一些其他的内容,比如标题栏、图框线型、图框文字等。

这些内容的设置可以根据实际需要进行调整,以便于满足工程绘图的要求。

在设置标题栏时,我们需要填写工程图纸的名称、编号、日期等信息,以便于工程人员进行识别和查找。

而图框线型和图框文字的设置也需要根据实际情况进行调整,以确保图纸的清晰和美观。

总之,A4图框的标准尺寸在CAD软件中的设置是工程绘图中非常重要的一步,它能够规范绘图的大小和比例,使得工程图纸更加规范和统一。

通过本文的介绍,相信大家对于A4图框的标准尺寸设置方法有了更加清晰的认识,希望能够帮助大家更好地使用CAD软件进行工程绘图。

cad怎么建标准图框

cad怎么建标准图框

cad怎么建标准图框CAD怎么建标准图框。

在CAD软件中,建立标准图框是非常重要的,它可以规范绘图的格式和布局,提高绘图效率。

下面我将介绍如何在CAD软件中建立标准图框。

首先,打开CAD软件,选择“新建”命令,创建一个新的绘图文件。

接着,在绘图界面中,选择“布局”命令,进入布局编辑界面。

在布局编辑界面中,我们需要设置页面的大小和比例。

点击“页面设置”命令,选择标准的纸张大小,比如A4或者A3,然后设置绘图比例,一般选择1:1即可。

接下来,我们需要绘制标准图框的边框。

选择“直线”命令,根据页面的大小和比例,在页面上绘制出标准图框的外框。

一般来说,标准图框的外框应该留有一定的边距,用于放置图纸的标题、图例等信息。

然后,在标准图框内部,我们需要绘制出图纸的边框和辅助线。

选择“直线”和“偏移”命令,根据设计要求,在标准图框内部绘制出图纸的边框和辅助线。

这些辅助线可以帮助我们更好地布局图纸内容,保证绘图的准确性和美观性。

接着,我们需要在标准图框的四周设置标尺和辅助标记。

选择“标注”命令,根据设计要求,在标准图框的四周设置标尺和辅助标记,这些标尺和辅助标记可以帮助我们更好地测量和定位图纸内容。

最后,我们需要在标准图框的底部设置图纸的名称、编制者、审核者等信息。

选择“文字”命令,根据设计要求,在标准图框的底部设置图纸的名称、编制者、审核者等信息,这些信息可以帮助他人更好地理解和使用图纸。

通过以上步骤,我们就成功地建立了标准图框。

在实际绘图过程中,我们可以根据需要对标准图框进行修改和调整,以满足实际的设计要求。

总之,建立标准图框是CAD绘图过程中的重要步骤,它可以规范绘图格式和布局,提高绘图效率。

希望以上内容对大家有所帮助,谢谢阅读!。

cad怎么绘制标准的A3图框?cad做a3图框的教程

cad怎么绘制标准的A3图框?cad做a3图框的教程

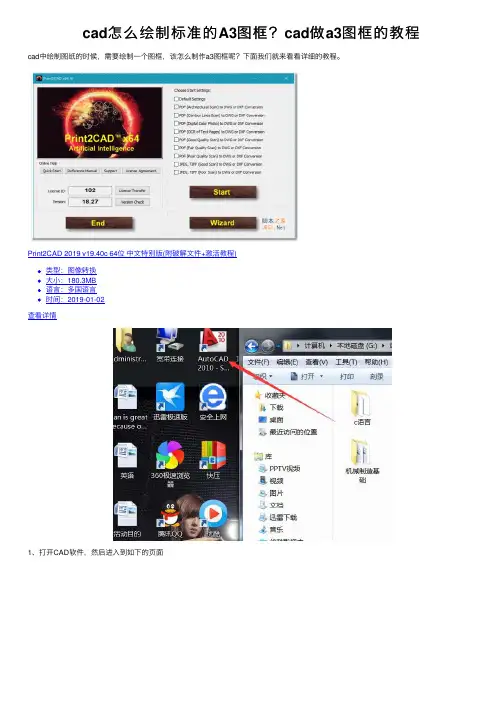

cad怎么绘制标准的A3图框?cad做a3图框的教程cad中绘制图纸的时候,需要绘制⼀个图框,该怎么制作a3图框呢?下⾯我们就来看看详细的教程。

Print2CAD 2019 v19.40c 64位中⽂特别版(附破解⽂件+激活教程)
类型:图像转换
⼤⼩:180.3MB
语⾔:多国语⾔
时间:2019-01-02
查看详情
1、打开CAD软件,然后进⼊到如下的页⾯
2、然后策划图框的⼤概样⼦,如图长宽⾼,⼀张A3的图纸标准尺⼨为420*297,然后图框的画就为390*287
3、然后就可以开始画了,如图先画390*287的矩形。

4、画完⼤图框的矩形后就可以⽤直线来画标题栏了。

对于A3图纸的标题栏的要求如下
5、按照上述的步骤画完就可以点击保存了。

6、完成后你将看到的整张图框是这样的。

然后就可以开始正式画图了。

还有要注意图框要⽤粗实线。

以上就是cad绘制标准A3图框的教程,希望⼤家喜欢,请继续关注。

cad课程设计a3图框

cad课程设计a3图框

cad课程设计a3图框一、教学目标本课程的教学目标是使学生掌握CAD软件的基本操作,能够独立完成A3图框的绘制。

具体分为以下三个部分:1.知识目标:使学生了解CAD软件的基本功能和操作方法,包括绘图、修改、标注和打印等。

2.技能目标:使学生能够熟练使用CAD软件,独立完成A3图框的绘制,包括尺寸标注、文字说明和图层设置等。

3.情感态度价值观目标:培养学生对计算机辅助设计的兴趣和认识,使其认识到CAD软件在工程设计和绘图中的重要性,提高学生的创新能力和实际操作能力。

二、教学内容教学内容主要包括CAD软件的基本操作和A3图框的绘制方法。

具体安排如下:1.第一章:CAD软件的基本操作,包括启动和退出软件,界面的认识和设置,绘图命令的使用等。

2.第二章:图形的绘制和修改,包括直线、圆、多边形等的绘制,以及删除、移动、缩放等修改命令的使用。

3.第三章:尺寸标注和文字说明,包括线性标注、角度标注、直径标注等的绘制,以及文字的输入和编辑。

4.第四章:图层设置和打印,包括图层的创建、删除和控制,以及打印设置和输出。

5.第五章:A3图框的绘制实践,包括绘制标准图框、标注图框尺寸和编写图框说明等。

三、教学方法本课程采用讲授法、实践法和讨论法相结合的教学方法。

1.讲授法:通过讲解CAD软件的基本功能和操作方法,使学生掌握软件的使用技巧。

2.实践法:通过上机操作和实践,使学生熟练使用CAD软件,独立完成A3图框的绘制。

3.讨论法:通过分组讨论和交流,使学生分享学习心得和经验,提高学生的实际操作能力。

四、教学资源教学资源包括教材、多媒体资料和实验设备等。

1.教材:选用权威、实用的CAD教材,为学生提供系统的理论知识。

2.多媒体资料:制作PPT、视频等多媒体资料,为学生提供直观、生动的视觉体验。

3.实验设备:配备计算机、CAD软件和打印机等设备,为学生提供实践操作的机会。

五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分,各部分所占比例分别为30%、40%和30%。

cad标准图框怎么画

cad标准图框怎么画

cad标准图框怎么画CAD标准图框怎么画。

CAD标准图框是绘制工程图纸时必不可少的一部分,它不仅规范了图纸的格式,还能提高图纸的美观度和可读性。

下面我们就来学习一下如何使用CAD软件来绘制标准的图框。

首先,我们需要打开CAD软件,选择“新建”命令,创建一个新的图纸文件。

然后,我们需要设置图纸的大小和比例。

一般来说,工程图纸的大小是按照ISO标准来确定的,常见的有A0、A1、A2、A3和A4等大小。

我们可以根据实际需要选择合适的图纸大小,然后设置比例为1:1。

接下来,我们需要绘制图框的边框线。

首先,我们选择“直线”命令,在图纸上依次绘制出上、下、左、右四条边框线。

边框线的粗细一般为0.5mm,可以根据需要进行调整。

绘制完成后,我们需要将边框线进行修剪,使其形成一个完整的闭合图框。

在图框的四个角落,我们可以添加一些标注信息,如图纸名称、图号、比例、日期等。

这些信息可以通过“文本”命令来添加,一般设置为5mm的高度,居中对齐。

同时,我们还可以在图框的底部添加一条横线,用于分隔图框和图纸内容。

除了基本的边框线和标注信息外,有些图框还会包含公司的标识或水印。

这些标识可以通过“插入图片”命令来添加,然后进行缩放和位置调整,使其符合图框的设计要求。

最后,我们需要将图框保存为模板文件,以便在以后的工程图纸中直接调用。

我们可以在CAD软件中选择“另存为”命令,将当前的图框文件保存为.dwt格式的模板文件,以便在需要时进行调用和使用。

通过以上的步骤,我们就可以绘制出符合标准要求的CAD图框了。

当然,不同的行业和公司可能会有不同的图框标准,我们可以根据实际情况进行相应的调整和修改。

希望以上内容能够对大家有所帮助,谢谢阅读!。

CAD中标准图框和图纸规范的设置教程

CAD中标准图框和图纸规范的设置教程

CAD中标准图框和图纸规范的设置教程在进行CAD设计时,为了保证设计的准确性和统一性,设置标准图框和图纸规范是非常重要的。

本文将介绍如何在CAD中设置标准图框和图纸规范。

首先,在CAD软件中打开新建文件,选择适合的模板。

通常可以选择A3或A4纸大小,这是根据实际需求来定的。

接下来,我们需要设置标准图框。

标准图框一般是由边界线、标题栏、工程名称、图号等组成的。

在CAD中,可以使用线段、多段线等工具来绘制这些图框的各个元素。

具体的操作步骤如下:1. 首先,选择绘图界面的“绘图工具”或“线段工具”。

2. 点选绘图区域的左下角和右上角,绘制边界线。

可以使用“矩形”命令或直接绘制线段来实现。

3. 在边界线的上方,绘制标题栏。

可以使用线段或多段线绘制,确保字体大小、字距等规范统一。

4. 在标题栏下方,绘制工程名称和图号。

同样,可以使用线段或多段线绘制,并使用合适的字体进行填写。

5. 根据需要,还可以绘制其他需要的元素,如公司名称、日期、比例尺等。

完成标准图框的绘制后,我们需要进行图纸规范的设置。

图纸规范包括单位、单位精度、字体、图层等设置。

具体的操作步骤如下:1. 点击CAD软件界面上方的“格式”选项卡,打开“图纸设置”窗口。

2. 在“图纸设置”窗口中,选择适当的单位,如公制或英制。

同时,根据设计要求,设置相应的单位精度。

3. 在“文本样式”选项卡中,可以设置标题、工程名称、图号等元素的字体样式和大小。

4. 在“图层”选项卡中,可以设置不同层的颜色、线型等属性。

根据需要,还可以建立特定的图层,以便在设计中进行不同元素的管理。

5. 在“打印设置”选项卡中,可以选择打印机、纸张大小等打印参数。

6. 执行“保存”命令,将图纸规范的设置保存为默认配置。

通过以上步骤,我们成功设置了标准图框和图纸规范。

在进行设计时,可以直接使用这些配置,提高设计效率,确保设计的准确性和一致性。

需要注意的是,在进行CAD设计时,还应遵守相应的行业规范和标准,确保设计符合行业要求。

最新整理cad绘制a4大小图纸框的方法步骤

最新整理cad绘制a4大小图纸框的方法步骤

c a d绘制a4大小图纸框的方法步骤我们在平时画c a d施工图纸的时候,我们经常会用到的一个a4大小的图纸框,那么在c a d里面应该如何绘制a4大小图纸框,下面就给大家说说c a d绘制a4大小图纸框的方法吧。

c a d绘制a4大小图纸框的方法一首先我们需要知道就是我们绘图纸的组成,首先我们需要知道我们的图纸框的大小,一般来说都是A4,A3,A2,A1,A0,这几种纸张,然后就是然后就是图框的大小也就是内框,内框主要是绘图所用的,外框和内框之间的就是装订或者其他所用的。

下面小编把所有尺寸的纸张尺寸给大家分享一下,对于我们经常绘图的同学基本上都要熟记我们常用的图纸。

这样方便我们平时使用和绘图。

一般常用的就是A4,A3,A2,其他的都是很少用的,了解就可以了。

然后就是装订区域,也就是a,基本上a都是25m m的装订宽度,所以这个就是很好记了,之后就是C了,对于我们来说,不同的尺寸的纸张对于的C是不一样的,我们需要记住,如果我们没有要求装订的话,我们的a就改成e就可以了。

然后我们就是用C A D画出我们的外框大小,这里查询上面所给的尺寸用矩形命令画出就可以了,这里我们用矩形命令R E C,然后按回车,确定第一个点后输入我们的长度按逗号再输入宽度,按空格就可以了,例如我们A4的,就R E C空格确定第一个点输入297按逗号再输入210空格就可以了。

这样我们的外框就完成了,接下来我们就是内框的画法了。

相对于外框来说就比较麻烦一些了。

然后我们就是画内框了,对于我们来说,内框的画法有很多,可以直接量距离画矩形框,不过有些麻烦,下面交大家一个比较简单的方法。

我们首先用分解把整个矩形框分解了,这里可以输入快捷命令X。

然后选择矩形框按回车键就可以了。

我们把外框全部分解过后,就需要使用的就是偏移,我们直接按O就可以了,然后输入偏移距离,这里直接输入我们的a e c的距离,然后对应的线条经行偏移就可以了。

例如我们A4有装的框的话,我们就需要偏移25m m,然后偏移过来就可以了。

cad建立标准图框

cad建立标准图框

cad建立标准图框CAD建立标准图框。

在CAD绘图中,标准图框是非常重要的,它是规范绘图的基础,也是表现绘图质量的重要标志。

因此,建立标准的CAD图框是非常必要的。

下面将介绍如何在CAD软件中建立标准图框。

首先,我们需要明确标准图框的尺寸。

一般来说,A4纸张的标准图框尺寸为210mm×297mm,A3纸张的标准图框尺寸为297mm×420mm。

在CAD软件中,我们可以根据这些尺寸来设置我们的图框大小。

在新建图纸时,选择对应的纸张尺寸,然后设置边界和标题栏的大小,以及图框中的内容布局。

其次,我们需要在图框中设置标准的图纸布局。

图框的上部通常包括图纸名称、图号、版本、日期等信息,这些信息需要根据实际情况进行填写。

在CAD软件中,我们可以通过插入文本框的方式来设置这些信息,同时还可以设置好字体、字号、对齐方式等格式。

然后,我们需要在图框中设置标准的注释框。

注释框通常用于标注图纸的重要信息,比如图纸的比例、制图人员、审核人员等。

在CAD软件中,我们可以通过插入表格的方式来设置注释框,然后根据需要填写相应的信息。

接着,我们需要在图框中设置标准的边框线和标题栏。

边框线通常用于界定图纸的范围,而标题栏则用于显示图纸的名称和图号。

在CAD软件中,我们可以通过绘制线条的方式来设置边框线,同时可以通过插入文本框的方式来设置标题栏。

最后,我们需要保存好我们建立的标准图框。

在CAD软件中,我们可以将建立好的图框保存为模板文件,以便在以后的绘图中直接调用。

这样可以提高工作效率,同时也可以确保图框的一致性和规范性。

总之,建立标准的CAD图框是非常重要的,它可以规范绘图,提高工作效率,同时也可以提升绘图质量。

通过以上的介绍,相信大家已经对如何在CAD软件中建立标准图框有了一定的了解,希望大家在实际工作中能够根据这些方法来建立规范的图框,提升绘图水平,提高工作效率。

cad a4纸标准图框

cad a4纸标准图框

cad a4纸标准图框CAD A4纸标准图框。

一、引言。

在CAD绘图过程中,图框是非常重要的一部分,它能够规范图纸的格式,统一绘图的标准,提高绘图效率。

A4纸是国际标准的纸张尺寸之一,因此在CAD绘图中,设计一个符合A4纸标准的图框是非常有必要的。

本文将介绍如何在CAD 软件中设计一个符合A4纸标准的图框。

二、图框的设计要求。

1. 外形尺寸,A4纸的尺寸为210mm×297mm,因此图框的外形尺寸应该和A4纸的尺寸一致,以保证图框可以完整地覆盖在A4纸上。

2. 边界线,图框应当有一定宽度的边界线,用以区分图纸内容和周围的空白区域,使图纸内容更加突出。

3. 标题栏,图框顶部应当有标题栏,用以标明图纸的名称、图号、版本号等信息。

4. 注释栏,图框底部可以设置注释栏,用以标明图纸的编制人、审核人、审定人等信息。

5. 比例尺,图框左侧或右侧应当标注比例尺,以便在打印时确认图纸的比例。

6. 其他内容,根据实际需要,图框中还可以包括公司标识、日期、保密标识等内容。

三、图框的设计步骤。

1. 打开CAD软件,在绘图界面中新建一个图纸布局。

2. 设置图纸布局的大小为A4纸大小,即210mm×297mm。

3. 绘制外框,使用直线工具绘制出A4纸的外框,保证外框的尺寸和A4纸的尺寸一致。

4. 绘制边界线,在外框的基础上,绘制一定宽度的边界线,用以区分图纸内容和周围的空白区域。

5. 设计标题栏和注释栏,在图框的顶部和底部设计标题栏和注释栏,标明图纸的相关信息。

6. 标注比例尺,在图框的左侧或右侧标注比例尺,确认图纸的比例。

7. 添加其他内容,根据实际需要,可以在图框中添加公司标识、日期、保密标识等内容。

8. 保存图框,将设计好的图框保存为模板,以便在以后的绘图过程中直接调用。

四、图框的应用。

设计好符合A4纸标准的图框后,可以在实际的CAD绘图过程中进行应用。

在新建图纸时,直接调用保存好的图框模板,即可快速地在A4纸上绘制出符合标准的图纸。

怎样用CAD设置出图纸图框

怎样用CAD设置出图纸图框

怎样用CAD设置出图纸图框
为了规范绘图,在CAD机械绘图里往往会有图框,那么大家知道怎样用CAD设置出图纸图框吗?下面是店铺整理的怎样用CAD设置出图纸图框的方法,希望能给大家解答。

用CAD设置出图纸图框的方法
一、先生成图框,然后根据图形大小选择不同的绘制方式:
1、直接选择标准基本图幅,例如A0,A1,A2,A3,A4,在图幅选择好后,再选择图框必须的要素如标题栏、附加栏、代号栏、参数栏、明细表等。

之后,我们就可以把图框绘制出来了。

2、根据图形样式选择加长图幅,例如A0X2、A1X4等图幅,需要注意的是,因为我们加长图幅只是把图框中的短边进行倍数的增加,而长边长度是保持不变的。

同样,我们在填写好了图纸的必备元素后,可将图框绘制出来
3、自定义图框的长宽:在很多情况下,我们根据具体情况要自己定义图框的大小,但长度不应过小,在完成图框信息的选择后,我们可以直接生成自定义的图框
二、先绘制图形,然后再给图形加图框。

由于浩辰CAD机械软件有智能计算功能,所以借助此项功能,我们可根据图形自动确定图框:
1 、选择一个标准图框例如A4,再点选【计算】,软件会智能计算出图形所需要图框的大小
2、自定义一个长宽尺寸,例如长500,宽250,然后点击【计算】,软件会按照设定比例生成长宽等比增加或减少的图框。

cad图框尺寸 (2)

cad图框尺寸 (2)

CAD图框尺寸在CAD软件中,图框是绘制工程图纸时用于界定图纸边界的矩形边框。

图框不仅能够规范图纸的尺寸和比例,还能够用于布局图纸的各类标注信息,如标题、图例、标准符号等。

因此,正确选择和使用图框是绘制工程图纸的重要一环。

本文将介绍常见的CAD图框尺寸规范和使用方法。

图框尺寸规范在实际工程绘图中,图框的尺寸应根据具体绘图要求和对图纸使用的要求来确定。

一般情况下,我们可以根据国家规范或行业标准来选择合适的图框尺寸。

以下是常见的图框尺寸规范:1.A0图框尺寸:1189mm × 841mm2.A1图框尺寸:841mm × 594mm3.A2图框尺寸:594mm × 420mm4.A3图框尺寸:420mm × 297mm5.A4图框尺寸:297mm × 210mm上述尺寸是根据ISO 216标准所确定的国际标准图纸尺寸。

根据具体需求,也可以选择其他非标准尺寸的图框。

在绘制CAD工程图纸时,我们需要先创建一个与图框相匹配的布局空间,并在其中绘制图框。

下面是在AutoCAD中创建图框的基本步骤:1.打开AutoCAD并创建一个新的图纸空间。

2.进入“布局”选项卡,在页面设置中选择合适的图纸尺寸。

3.在布局空间中绘制一个矩形,其尺寸和位置应与所选图纸尺寸相匹配。

4.根据需要,可以在图框内部添加标题、公司标志、图例等其他图纸要素。

在绘制图框时,我们还需要考虑以下几个方面:•边距和标线尺寸:根据国家或行业标准,图框的边距和标线尺寸也需要符合一定规范。

通常,边距宽度应不小于10mm,标线的长度和间距也有明确的要求。

•图框尺寸比例:为确保图框的比例正确,我们需要在创建图框时,将宽度与高度按照图框尺寸的比例进行设置。

例如,A4图框的宽高比应为3:2。

•图框的可扩展性:在实际使用过程中,图框可能需要不断添加和修改图纸要素,因此图框应具备一定的可扩展性。

可以在图框中留出足够的空间,以便添加额外的标注和说明。

CAD标准图框画法

CAD标准图框画法

CAD标准图框画法在 CAD 绘图中,标准图框的绘制是一项基础且重要的工作。

它不仅为绘图提供了规范的边界,还能使图纸在交流和存档时更加统一和清晰。

下面就来详细介绍一下 CAD 标准图框的画法。

首先,我们要明确图框的尺寸规格。

常见的图框尺寸有 A0、A1、A2、A3、A4 等,其对应的长宽比例是固定的。

比如,A4 图框的尺寸通常为 210mm×297mm,A3 图框的尺寸为 297mm×420mm。

在实际绘制时,要根据绘图的需要选择合适的图框尺寸。

接下来,打开 CAD 软件,新建一个绘图文件。

在绘图界面中,我们可以通过以下几种方法来绘制图框:方法一:使用直线命令。

按照所选图框尺寸的长和宽,依次绘制出四条边框线。

在绘制时,要注意线条的准确性和笔直度,可以打开正交模式来保证线条的水平和垂直。

方法二:利用矩形命令。

直接输入矩形的两个对角点坐标,或者指定矩形的长度和宽度,这样就能快速绘制出一个矩形的图框。

绘制好边框后,还需要添加一些必要的元素,如标题栏、会签栏等。

标题栏一般位于图框的右下角,包含了图纸的名称、比例、绘图单位、绘图日期、绘图人员等信息。

我们可以使用表格工具来绘制标题栏,或者直接绘制线条来划分区域,然后在相应的区域内填写文字。

会签栏通常位于图框的左侧,用于相关人员的签字确认。

其格式和内容可以根据具体的需求进行定制。

在绘制标题栏和会签栏时,要注意字体的大小和格式,以及文字与边框的间距,保证整体的美观和规范。

此外,为了使图框更加规范和易于识别,还需要添加一些标注和说明。

比如,在图框的外边缘,可以标注出图框的尺寸规格;在标题栏中,可以注明图纸的版本号、修改记录等。

在绘制过程中,还有一些细节需要注意。

比如,线条的粗细设置,边框线一般使用粗线,内部的分格线可以使用细线;图层的管理,将不同的元素放置在不同的图层中,便于后续的编辑和修改;还有单位的设置,要确保绘图的单位与实际需求相符。

绘制完成后,要对图框进行仔细的检查,确保没有遗漏和错误。

cad标准图框绘制

cad标准图框绘制

cad标准图框绘制CAD标准图框绘制。

CAD标准图框是工程绘图中非常重要的一部分,它不仅能够规范工程图纸的格式,还可以提高工程图纸的可读性和美观性。

因此,正确绘制CAD标准图框对于工程设计人员来说至关重要。

下面将介绍如何绘制CAD标准图框。

首先,我们需要确定绘制CAD标准图框的纸张尺寸。

通常情况下,工程图纸的尺寸有A0、A1、A2、A3、A4等多种,我们需要根据实际需求选择合适的纸张尺寸。

在确定了纸张尺寸之后,我们可以开始绘制CAD标准图框的外框线,一般来说,外框线的宽度应该为1mm。

其次,我们需要在CAD软件中创建图层。

通常情况下,我们需要创建图框、标题栏、图框内容、注释、视图等多个图层,以便于后续的绘制和编辑。

在创建图层之后,我们需要设置每个图层的线型、线宽、颜色等属性,以确保绘制出的CAD标准图框符合要求。

接着,我们可以开始绘制CAD标准图框的内容。

首先是标题栏,标题栏通常包括工程名称、图号、比例、日期、设计人员、审核人员、审定人员等信息。

在绘制标题栏时,我们需要注意文字的字体、字号、对齐方式等,以确保标题栏的整洁和美观。

其次是图框内容,图框内容通常包括图纸名称、比例尺、图幅尺寸、图幅比例、图幅编号等信息。

在绘制图框内容时,我们需要根据实际需求确定内容的位置和格式,以确保图框内容的清晰和规范。

最后,我们需要添加注释和视图。

注释通常包括图纸修改记录、特殊说明、技术要求等信息。

在添加注释时,我们需要根据实际情况确定注释的内容和格式,以确保注释的完整和准确。

视图通常包括主视图、剖视图、局部放大图等内容。

在添加视图时,我们需要根据实际需要确定视图的位置和比例,以确保视图的清晰和合理。

综上所述,正确绘制CAD标准图框是工程设计中必不可少的一环。

通过合理的纸张选择、图层设置、内容绘制和注释添加,我们可以绘制出符合规范的CAD 标准图框,提高工程图纸的质量和可读性。

希望以上内容对大家有所帮助,谢谢阅读!。

cad里面怎么设置图框的

cad里面怎么设置图框的

cad里面怎么设置图框的我们看到所有CAD图纸中都有图框,那么大家知道cad里面怎么设置图框的吗?下面是店铺整理的cad里面怎么设置图框的方法,希望能给大家解答。

cad里面设置图框的方法:首先我们需要知道就是我们绘图纸的组成,首先我们需要知道我们的图纸框的大小,一般来说都是A4,A3,A2,A1,A0,这几种纸张,然后就是然后就是图框的大小也就是内框,内框主要是绘图所用的,外框和内框之间的就是装订或者其他所用的。

下面小编把所有尺寸的纸张尺寸给大家分享一下,对于我们经常绘图的同学基本上都要熟记我们常用的图纸。

这样方便我们平时使用和绘图。

一般常用的就是A4,A3,A2,其他的都是很少用的,了解就可以了。

然后就是装订区域,也就是a,基本上a都是25mm的装订宽度,所以这个就是很好记了,之后就是C了,对于我们来说,不同的尺寸的纸张对于的C是不一样的,我们需要记住,如果我们没有要求装订的话,我们的a就改成e就可以了。

然后我们就是用CAD画出我们的外框大小,这里查询上面所给的尺寸用矩形命令画出就可以了,这里我们用矩形命令REC,然后按回车,确定第一个点后输入我们的长度按逗号再输入宽度,按空格就可以了,例如我们A4的,就REC 空格确定第一个点输入297按逗号再输入210 空格就可以了。

这样我们的外框就完成了,接下来我们就是内框的画法了。

相对于外框来说就比较麻烦一些了。

然后我们就是画内框了,对于我们来说,内框的画法有很多,可以直接量距离画矩形框,不过有些麻烦,下面交大家一个比较简单的方法。

我们首先用分解把整个矩形框分解了,这里可以输入快捷命令X。

然后选择矩形框按回车键就可以了。

我们把外框全部分解过后,就需要使用的就是偏移,我们直接按O就可以了,然后输入偏移距离,这里直接输入我们的aec的距离,然后对应的线条经行偏移就可以了。

例如我们A4有装的框的话,我们就需要偏移25mm,然后偏移过来就可以了。

当我们把每条直线都经行偏移过后,就需要我们经行删减多余的线条,这里使用到的快捷命令就是TR。

如何在CAD里面设置图纸图框

如何在CAD里面设置图纸图框

如何在CAD里面设置图纸图框图框在CAD图纸里面我们经常会看到,所以一定要知道怎样绘制的。

下面是店铺带来关于如何在CAD里面设置图纸图框的内容,希望可以让大家有所收获!在CAD里面设置图纸图框的方法1、首先在绘图区域把图框的框线及标题栏的线画出来如图:注:图框及标题栏的形式可以自己定2、然后用写块的命令把整个图框转换为块如图:3、转换为块了以后,选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器”。

这样就进入到块编辑器的界面。

如图:4、进入界面后咱们就开始编辑标题栏里的文字!(字体、文字样式按照自己的需求进行设置)咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字),编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了(如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字)步骤:点击“定义属性”该工具,在跳出的属性定义窗口中填写相应的内容(经常需要更改变动的),该窗口里的“模式”有4个复选框(可都不选,不重要),下一个“属性”这里有3个框框,但只需要把<标记><提示>这两个填好就行,“插入点”这里默认了(在屏幕上指定)、“文字选项”这里的条件可根据自己需要而定(本人推荐<对正>这里选择“中心”),设置好了之后“确定”,然后放到相应的位置即可。

后面文字的编辑也都是一样道理。

(附图)5、文字都编辑好了之后,选择“保存块定义”该工具进行保存,然后关闭该块编辑器(不是关闭图形)。

把该界面上的图框删掉,再用“插入块”工具把刚才保存的“图框块”调进来即可。

这样一来标题栏的文字编辑起来就容易多了。

一、AutoCAD绘图图框的制作

一、AutoCAD绘图图框的制作

一、AutoCAD绘图图框的制作在利用AutoCAD绘制图形前,要先绘制图框。

下面以A4图框为例,说明图框的绘制操作。

1.启动CAD2.设定图框的线形和线宽。

按标准,设定连续线性,线宽0.7mm。

3.设定单位,输入命令UN将其设为毫米4.设定图形界限。

输入命令:limits,设定图幅为210*297mm。

5.画矩形。

输入命令:REC后指定第一点,在第二点的坐标中输210*297。

6.偏移矩形。

输入命令:O(offset)或单击,进行偏移。

现在有两种情况:a.不留装订边。

由上表知,取e为10mm。

输入命令:O,设定偏移距离10 mm ,选取矩形为偏移对象,偏移那一侧为矩形内部。

这样图框就画好了。

至于标题栏,按照规定的尺寸和线宽在右下角绘制。

b.留装订边。

由上表知,取a为25mm,c为5mm。

输入命令:O,设定偏移距离5mm,选取矩形为偏移对象,偏移那一侧为矩形内部。

然后全选图形(Ctrl+A),输入命令X,分解对象。

再利用命令O将上一步偏移后矩形的左边线偏移20mm,最后修剪图形,就得到所需的图框。

标题栏,按照规定的尺寸和线宽在右下角绘制。

绘制好的A4图框和标题栏如图1和图2所示。

工 艺审 核批 准设 计(签名)(年、月、日)标准化(签名)(年、月、日)标记分 区更改文件号签名年、月、日处数(材料标记)(材料标记)(图样名称)(图样代号)共 张 第 张阶段标记重 量比 例1801010161612161212161212165099107121218206.58G 7(=56)4×6.5(=26)2552972105 图1 A4图框工 艺审 核批 准设 计(签名)(年、月、日)标准化(签名)(年、月、日)标记分 区更改文件号签名年、月、日处数(材料标记)(材料标记)(图样名称)(图样代号)共 张 第 张阶段标记重 量比 例1801010161612161212161212165099107121218206.58G 7(=56)4×6.5(=26) 图2 A4图框的标题栏1、2、4、6、8、×10、12、14、16、18、20、22、24、26、28、29、30、31、32、33、34、35、36、。

【CAD】AutoCAD创建A3图框

【CAD】AutoCAD创建A3图框

【CAD】AutoCAD创建A3图框
问题:怎样才能每天都收到这种文章呢?
答案:只需要点击图片上边的《汇龙文化广场》关注即可!
1、题目内容
创建A3---图框(拖动图片可查看大图)
部分局部视图
1、题目要求:
①设置相应的图层,指定线宽,粗实线为0.7mm,细实线为0.35mm,绘制A3图框,且图框类型为X型。

②使用表格绘制标题栏,设置字体为长仿宋GB_2312,字体高度为3.5mm,比例为0.7072.
③请在绘制图框过程中,尽量使用快捷键,以提高绘图效率。

④下面图形中的文字需要用块的定义属性来创建。

⑤完成创建图框块后,在插入图框块时,在命令行要显示定义属性文字,如下图中“请输入标记第四个框”。

2、考察目的:
①图层的设置,图形界限的设置,纸边界限的设置。

②在绘制标题栏时可以使用表格或利用直线配合偏移命令绘制。

③定义属性块,创建块,插入块。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如何在 cad 中制作 a3 尺寸图框 篇一:CAD 使用布局加图框出图步骤 CAD 布局内插入图框步奏 1. 布局内选择“文件” 2. 选择“页面设置管理器” 3. 选择“修改” 4.选择“打印机”,“图纸尺寸”(例如选 A3,和你准备用的图框大小一致),打印比例(统 一为 1:100),“打印样式表”(统一为 MONOCHROMR.CTB) 5.“确定” 6.选择“关闭”,回到布局 7、将公司 A3 标准图框复制粘贴,并调整图框的位置,使其和布局框位置一致 8、在“文件布局”中选“定义视口” 9、框选你要打印的图,并选择“图形的输出比例为 1:10”(输出比例可根据实际情况选,正规出图一般 统一为 1:1),回车,即可。

打印预览效果 篇二:CAD 幅面及图框尺寸 幅面及图框尺寸(mm) 图纸长边加长尺寸(mm) 线宽组(mm) 图线 图框线、标题栏线的宽度(mm) 长仿宋体字高宽关系(mm) 拉丁字母、阿拉伯数字与罗马数字书写规则


绘图所用的比例 篇三:CAD 制作标准图框模板详细方法 CAD 制作标准图框模板(增强属性编辑器) 制作 CAD 图框就是制作一个块文件,里面可以编辑相关文本 1.如下图框 2,功能,值得地方平常是没有显示,双击会弹出增强属性编辑器。

3,标准图框就是一个增强属性编辑器 4,先绘制你想要建立的图框 如下图: 1》 绘制图框,选择线型 (1)线宽标准 (2)线型的选择 实线、尺寸线、剖面线:continuous 点划线:ACADISO10W100 或 Center 虚线: ACADISO02W100 或 Dashed ?可通过格式中的“线型”“全局比例因子”控制 ?所有对象的线型、线宽、颜色等特性都要“By Layer”(3). 设置两种文字样式: 工程字字体: 仿宋_GB2312 数字字母字体:ISOCP.shx 宽度因子: 0.7 字高标准 A4 3.5 A3 3.5 A2 5 A1 5 A0 7 (4). 设置尺寸标注样式快捷键:D 基线间距: 8;超出尺寸线: 2;起点偏移量: 0 箭头大小:和字高一致 圆心标记 :无 箭头大小 标准 A4 3.5 A3 3.5 A2 3.5 A1 5 A0 5 接下来就是创建增强属性编辑器就是一个块的模板,你可以通过增强性编辑器填写定义好的的块的部


分,可以使用块属性管理器修改块定义中的属性。


步骤 1、首先在 0 层按国标或行业需要绘制图框和标题栏,修改线宽,再用多行文字工具填入标题栏 中的固定文字,即一直不需变化的文字。

然后在标题栏中需要每次变化修改的格子添加一条对角斜线,有 一个添加一条。


步骤
2、左键单击绘图→块→定义属性,弹出属性定义对话框。

里面有四项内容:“模式”项下选“预置”;“属 性”项下“标记”、“提示”、“值”按需要任意填写,不过建议填写的文字要有提示性,今后“块”里显示的是“值” 的内容;“文字选项”中的“对齐”选“正中”,字体及字号按需选择;点击“插入点”项里的“拾取点”按钮,属性 定义对话框消失,拾取要定义的标题栏单元格中前一步添加的斜线的中点,属性定义对话框恢复显示,按 确定,在刚才定义的单元格中出现“属性”项下标记内容,至此,一个单元格定义完成。

其余单元格按此操作, 有一个重复一次。

全部操作完成后,将标题栏单元格中前一步添加的斜线删除。


步骤 3、在命令提示符下键入:WBLOCK(或在命令提示符下键入简捷命令:W),回车。

弹出写块对话 框,“源”选项里选择“对象”;“对象”选项里可任选,建议选择“转化为块”,点击“对象”选项里的“选择对象” 按钮,写块对话框消失,全选上步定义好的图框和标题栏,写块对话框恢复显示;填写“块”名称及存盘路径; 点击“基点”选项里的“拾取点”按钮,写块对话框消失,选择图框下边缘的左或右角,写块对话框恢复显示; 按确定,写块对话框消失,图框和标题栏结合成“块”,标题栏里的可编辑单元格中显示出的是“定义属性” 时“属性”项下“值”的内容。


至此,图框和标题栏制作完成。

使用时,左键单击“插入”→“块”,弹出插入对话框,选择“块”名称,确定 即可。

双击图框和标题栏,弹出“增强属性编辑器”,即能任意编辑标题栏中的内容。


修改块中文字大小:【修改】、【对象】、【属性】、【块属性管理器】,里面管理着图中所有的块属性,可 以双击更改。


利用增强性编辑器可以通过属性提取工具将 CAD 中的标注信息快速导出。

以下为导出的 CSV 文件:















相关文档
最新文档
