阻抗匹配简介阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

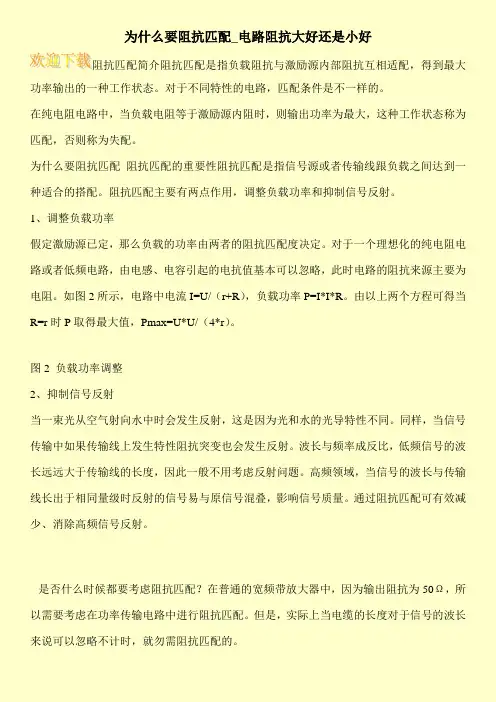

为什么要阻抗匹配_阻抗匹配的重要性阻抗匹配是指信号源或者传输线跟负载之间达到一种适合的搭配。
阻抗匹配主要有两点作用，调整负载功率和抑制信号反射。
1、调整负载功率
假定激励源已定，那么负载的功率由两者的阻抗匹配度决定。
对于一个理想化的纯电阻电路或者低频电路，由电感、电容引起的电抗值基本可以忽略，此时电路的阻抗来源主要为电阻。
如图2所示，电路中电流I=U/（r+R），负载功率P=I*I*R。
由以上两个方程可得当R=r时P取得最大值，Pmax=U*U/（4*r）。
图2 负载功率调整
2、抑制信号反射
当一束光从空气射向水中时会发生反射，这是因为光和水的光导特性不同。
同样，当信号传输中如果传输线上发生特性阻抗突变也会发生反射。
波长与频率成反比，低频信号的波长远远大于传输线的长度，因此一般不用考虑反射问题。
高频领域，当信号的波长与传输线长出于相同量级时反射的信号易与原信号混叠，影响信号质量。
通过阻抗匹配可有效减少、消除高频信号反射。
是否什么时候都要考虑阻抗匹配？在普通的宽频带放大器中，因为输出阻抗为50Ω，所以需要考虑在功率传输电路中进行阻抗匹配。
但是，实际上当电缆的长度对于信号的波长来说可以忽略不计时，就勿需阻抗匹配的。
阻抗匹配概念
阻抗匹配概念阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。
这种匹配条件称为共扼匹配。
阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。
阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。
传输线理论阻抗匹配
2. 串联单支节公式：
BL
t
tg
d
BL
2Y0
GL Y0
Y0
GL
2
BL2
GL Y0
GL Y0 GL Y0
d的两个主要解为：
d
d
1
2
1
2
arctgt t
+arctgt
0
t
0
Z0
Z 1/Y Z0
ZL
Z0
l
短路或 开路
2020/7/22
28
短路支节：lsc
1
2
arctg
（3.3）
假定信号源阻抗是固定的，考虑以下三种负载阻抗情况：
负载与传输线匹配（ZL= Z0）
传给负载传输的功率
ГL=0
P
1 2
EG
2
Z0
Z0
RG 2 XG 2
（3.4）
2020/7/22
6
信号源与端接传输线匹配（Zin= ZG） Гin=0
传给负载传输的功率
P 1 2
EG 2 4
RG
RG2
yL
负载匹配，加＋j 0.3
归一化导纳落在
zL
1 j圆b周上
归一化导纳 y 0.4 j0.5
z 1 j1.2
阻抗 z 1 j1.2 要落在归一化阻抗圆周上 1 jx
串联电抗 x j1.2
2020/7/22
14
由此得到相应的元件值为：
C b 0.92pF;
2 fZ0
C 1 2.61pF;
Zin
Z
* G
假定信号源的内阻抗为固定，可改变输入阻抗Zin使送 到负载的功率最大。
通信电子中的阻抗匹配技术
通信电子中的阻抗匹配技术随着通信电子技术的不断发展，阻抗匹配技术在信号处理和传输中的重要性也日益突显，被广泛应用于各种通信系统中。
阻抗匹配技术可以帮助提高通信系统的传输效率和信号质量，从而最大限度地提高信号的可靠性和稳定性，为我们带来了更加便捷和高效的通信体验。
1. 阻抗匹配技术的基础知识阻抗是指在电路中呈现出的供电源的电容和电感的反抗，它是电路的一种特性。
在通信电子系统中，阻抗匹配技术是把两种不同阻抗的电路连接在一起时，通过适当的元器件调整电路中阻抗的大小，使得两种电路的阻抗相等，从而达到信号的传输和处理。
阻抗匹配技术可分为串联匹配和并联匹配。
串联匹配是将电阻、电感等元器件串联在信号传输线路上，通过元器件的阻抗特性阻止信号的反射，并消除传输线上的阻抗不匹配问题。
而并联匹配则是将元器件并联在信号传输线路上，以达到同样的效果。
2. 阻抗匹配技术的应用领域阻抗匹配技术被广泛应用于通信电子系统中的各个方面，如无线通信、广播电视、卫星通信、有线通信等。
下面以无线通信为例，简要介绍阻抗匹配技术的应用：（1）手机天线阻抗匹配在手机通信中，天线是连接手机和基站之间的关键组成部分。
为了提高手机与基站之间的通信质量，需要通过合适的阻抗匹配电路匹配天线和手机的阻抗，从而减少信号的反射和干扰，提升信号质量和传输速率，使得手机通信更加可靠、稳定。
在手机中，通常使用调谐电路和天线封装在一起，形成一个整体天线组件，以实现天线阻抗匹配。
（2）基站天线阻抗匹配与手机天线阻抗匹配类似，基站天线阻抗匹配同样非常重要。
基站天线用于接收和发射信号，如果阻抗不匹配，将会造成信号的反射和干扰，导致通信效果不佳。
因此，在基站中也需要使用阻抗匹配技术，通过适当的调整电路中的元器件来匹配天线和基站的阻抗，以提高信号传输的效率和质量。
（3）无线传感器阻抗匹配无线传感器是物联网中重要的组成部分，它们可以通过无线信号实现对周围环境的监测和控制。
在无线传感器中，需要通过阻抗匹配技术来消除信号的反射和干扰，以提高信号传输速率和抗干扰能力，从而提高整个传感系统的信号质量和稳定性。
