简易声光控延时照明灯含multisim仿真
声光控延时照明灯课程设计
声光控延时照明灯电路课程设计学院:专业:姓名:指导教师:2010年1月 1 日一、1.设计任务与要求设计任务:设计一个简易声光控延时照明灯电路设计要求:●要求电路能够通过照明灯开关对光线强弱的感应和通过照明灯开关对声强的感应设置两级开关,控制照明灯的亮灭。
●要求电路能够实现有光线时灭,无光线时有声亮,并且照明灯点亮一段后自动关断。
●要求电路如果在照明灯点亮期间又有新的声源出现,照明灯应重新开启。
●根据上述要求选定设计方案,画出系统框图,写出详细的设计过程。
●利用EDA软件画出一套完整的设计电路图,并列出所有的元件清单。
二、设计总体思路电路原理框图如下:图1 是该声控照明节电开关电路原理方框,由话筒、声音放大、倍压整流、光控、电子开关、延时和交流开关七部分电路组成。
在设计过程中我们可以分析设计部分电路1.声音放大电路:当MIC获取到声音信号后,其会转换成电信号,考虑到后面步骤需此信号控制电子开关,所以必须加放大器放大该信号。
为了获得较高的灵敏度,VT1 的β值选用大于100。
话筒MIC也选用灵敏度高的。
R3不宜过小,否则电路容易产生间歇振荡。
部分电路如下所示:2.整流电路:C2、VD1和VD2、C3构成倍压整流电路。
把声音信号变成直流控制电压。
此部分电路如图:3.光敏电路:核心元件为光敏电阻,其通过对光线变化程度自动改变阻值从而改变电压信号的大小。
4.电子开关:当电压信号达到一定值时,电子开关打开。
当电压信号小于此值时,电子开关关闭。
其起到的主要作用是控制延时电路中的电容充放电。
此部分电路如图:5.延时电路与交流开关:由于需要的灯泡持续点亮时间并不是很长,大概3,40秒左右,所以考虑用一个电容控制开关的状态即可。
当夜晚无光时,电子开关打开时,C4连通,即开始充电。
当电子开关关闭后,C4开始放电。
图中C5为抗干扰电容,用于消除灯泡发光抖动现象。
R8、C5和单向可控制MCR、VD5~VD8 组成延时与交流开关。
电子技术课程设计之简易声光控延时照明电路
目录第一章方案提出 (1)第二章电路基本组成与工作原理 (2)第一节电源电路图 (2)第二节光控控制电路 (3)第三节声控控制电路 (3)第四节延时控制电路 (4)第五节总电路图 (6)第三章声光控延时照明灯电路的介绍 (6)第一节电路的用途 (6)第二节工作原理 (6)第四章元件清单 (7)第五章总结 (8)第六章参考文献 (8)附录一 (10)附录二 (11)第一章方案提出简易声光控延时照明电路的总体框图为:图1-1总体框图电路采用声光两级控制照明电路。
照明灯开光对光线强弱的感应控制照明灯的第一级开关,对声强的感应控制第二级开关。
对于声强的监测是利用MIC的特性,即当其接受到足够的声强时,在其中会产生一个脉冲波,从而把声信号变为电信号,通过对声强信号的处理可得到一个电平信号,为控制电路准备。
延时控制功能通过555定时器构成的可重复触发单稳态电路来实现。
光信号的感应通过光敏三极管来实现,使得光控电路在光强时输出低电位,光弱时输出高电位。
将光控电路的输出作为与门74SL08其中一个管脚的输入,将声控输出端作为555定时器复位端输入,从而可以实现在光线强的情况下,即使有足够强的声信号,照明灯电路也不工作。
而在光线弱的情况下,可以通过声信号来控制照明。
第二章电路基本组成与工作原理第一节电源电路图图二(电源电路图)的原理:直接从电网供电,通过变压器电路、整流电路、滤波电路和稳压电路将电网中的220V交流电转化为+12V的直流电压。
电路中变压器的常规铁心变压器,整流电路采用二极管桥式整流电路,C9、C10、C11完成滤波功能,稳压电路采用三级稳压集成电路来实现。
TextTextTextText图2-1 电源电路图第二节光控控制电路图2-2 光控控制电路光线强时,光敏电阻RL的阻值变小,使与门74LS08的2脚为低电平,;光线弱时,光敏电阻RL的阻值变大,与门74LS08的2脚为高电平,光控控制电路对电路起总控制作用。
简易声光控延时照明灯电路
声光控延时制路灯课程设计学院:专业:班级:姓名:同组者:指导教师:设计时间:一、实验名称:声光控延时制路灯二、内容摘要:设计一个声光控制延时电路,延时部分采用555的单稳态性质,这样便于控制延时时间,使其光线很暗并且有声音触发时灯才亮。
三、设计指标:设计一个声光控制开关,用声音和光照同时控制,当光线很暗的时候有声音触发就打开开关(控制一个6v/100mA小灯泡负载),开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案选择系统框图:方案一:电路图如下电路原理说明:CON2接6V 直流电压VCC ,555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号,电信号通过三极管VT1反向放大到达555定时器的2脚;由于没声音信号触发时2脚电压约高于VCC/3,处于高电平,此时由于声音信号的作用使555定时器2脚电压变成低电平,使555定时器翻转;同时当光敏电阻处于黑暗时,光敏电阻阻值增大,555定时器4脚电压升高变成高电平。
当上述2个条件同时满足时,555定时器3脚输出端的小灯泡(LED )被点亮。
设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡(LED )亮的时间的长短。
方案二:VCC电路原理说明:CON2接6V 直流电压VCC ,555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号,电信号通过三极管U1反向放大到达三极管U1的E 脚。
当光敏电阻处于白天时,由于电阻很小,相当于U2的4脚接地,U2不能工作,当光敏电阻处于黑夜时;光敏电阻阻值增大,4脚高电平,U1放大,即声音信号被反向放大后到达555定时器的2脚使555定时器工作,3脚的小灯泡(LED )被点亮。
设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡(LED )亮的时间的长短。
方案一与方案二比较:两个方案都可以达到设计的目的,由于在方案二中,可可以通过滑动变阻器R10调节分压,使2角的电压刚好达到1/3Vcc ,故采用方案二。
简易声光控延时照明电路课程设计报告书
目录摘要--------------------------------------------------------------------------2 第一章设计任务和要求------------------------------------------3 第一节设计任务-------------------------------------------------------3 第二节设计要求-------------------------------------------------------3 第二章系统组成框图及方法论证----------------------------3 第一节总体框图-------------------------------------------------------3 第二节方法论证-------------------------------------------------------4 第三章主要单元电路设计---------------------------------------4 第一节LM386集成功放--------------------------------------------10 第二节555集成电路的引脚图和功能表-------------------------11 第一节声强检测电路和光控电路----------------------------------4 第二节信号处理电路-------------------------------------------------5 第三节延时控制电路和照明灯开关电路-------------------------6 第四节电源电路-------------------------------------------------------8 第四章元器件清单及管脚功能表---------------------------9 第三节原件清单------------------------------------------------------13 第五章电路原理图-------------------------------------------------13 第六章心得体会----------------------------------------------------15 参考文献------------------------------------------------------------------15摘要关键词声控光控自动延时声光控电子开关电路图,电路由交流开关,电子开关,整形电路,检波器,声音放大电路组成。

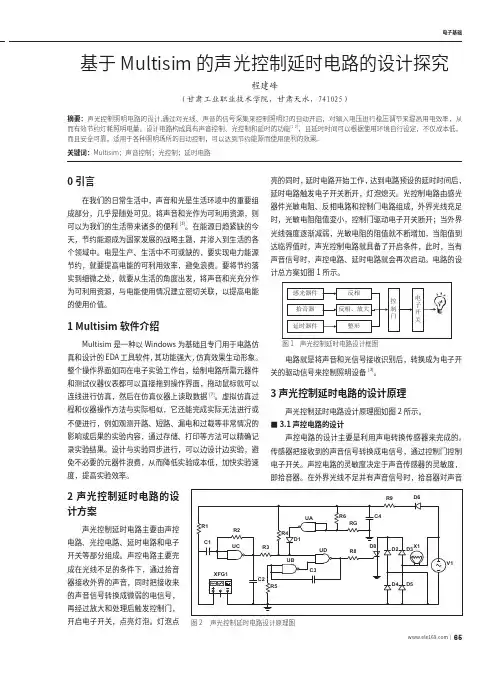

基于Multisim的声光控制延时电路的设计探究
www�ele169�com | 65电子基础0 引言在我们的日常生活中,声音和光是生活环境中的重要组成部分,几乎是随处可见。
将声音和光作为可利用资源,则可以为我们的生活带来诸多的便利[3]。
在能源日趋紧缺的今天,节约能源成为国家发展的战略主题,并渗入到生活的各个领域中。
电是生产、生活中不可或缺的,要实现电力能源节约,就要提高电能的可利用效率,避免浪费。
要将节约落实到细微之处,就要从生活的角度出发,将声音和光充分作为可利用资源,与电能使用情况建立密切关联,以提高电能的使用价值。
1 Multisim 软件介绍Multisim 是一种以Windows 为基础且专门用于电路仿真和设计的EDA 工具软件,其功能强大,仿真效果生动形象。
整个操作界面如同在电子实验工作台,绘制电路所需元器件和测试仪器仪表都可以直接拖到操作界面,拖动鼠标就可以连线进行仿真,然后在仿真仪器上读取数据[7]。
虚拟仿真过程和仪器操作方法与实际相似,它还能完成实际无法进行或不便进行,例如观测开路、短路、漏电和过载等非常情况的影响或后果的实验内容,通过存储、打印等方法可以精确记录实验结果。
设计与实验同步进行,可以边设计边实验,避免不必要的元器件浪费,从而降低实验成本低,加快实验速度,提高实验效率。
2 声光控制延时电路的设计方案声光控制延时电路主要由声控电路、光控电路、延时电路和电子开关等部分组成。
声控电路主要完成在光线不足的条件下,通过拾音器接收外界的声音,同时把接收来的声音信号转换成微弱的电信号,再经过放大和处理后触发控制门,开启电子开关,点亮灯泡。
灯泡点亮的同时,延时电路开始工作,达到电路预设的延时时间后,延时电路触发电子开关断开,灯泡熄灭。
光控制电路由感光器件光敏电阻、反相电路和控制门电路组成,外界光线充足时,光敏电阻阻值变小,控制门驱动电子开关断开;当外界光线强度逐渐减弱,光敏电阻的阻值就不断增加,当阻值到达临界值时,声光控制电路就具备了开启条件,此时,当有声音信号时,声控电路、延时电路就会再次启动。
简易声光控延时照明灯电路
轻工业学院电子技术课程设计题目:简易声光控延时照明灯电路学生:振鹏专业班级:自动化14-02班学号:541401010224 院(系):电气信息工程学院指导教师:黄春完成时间:2016年12月18日轻工业学院课程设计(论文)任务书题目简易声光控延时照明灯电路专业自动化14-02学号541401010224 振鹏主要容、基本要求、主要参考资料等:主要容1.阅读相关科技文献。
2.学习protel软件的使用。
3.学会整理和总结设计文档报告。
4.学习如何查找器件手册及相关参数。
技术要求1.要求电路能够通过照明灯开关对光线强弱的感应,控制照明灯第一级开关。
2.要求电路能够通过照明灯开关对声强的感应,在第一级开关开通的前提下,控制照明灯的亮灭。
3.要求电路能够实现照明灯点亮时间t后自动关断,并且时间t可以手动调节。
4.要求电路如果在照明灯点亮期间又有新的声源出现,照明灯应重新通电时间t。
主要参考资料1.何小艇,电子系统设计,大学,2001年6月2.福安,电子电路设计与实践,科学技术,2001年10月3.王澄非,电路与数字逻辑设计实践,东南大学,1999年10月4.银华,电子线路设计指导,航空航天大学,2005年6月5.康华光,电子技术基础,高教,2003完成期限:2016年12月18日指导教师签章:专业负责人签章:2016年12月12日简易声光控延时照明灯电路摘要随着电子技术的发展,尤其是数字技术的发展,用数字电路实现灯的自动发亮节能省电,延长灯的寿命变得越来越重要,而且贴近我们的实际生活,声光控电路已成为人们日常生活必不可少的必需品,不仅是智能化,而且节约能源。
简易声光控延时照明灯电路由光敏传感电路、声敏传感电路、信号调理电路、555延时电路以及电源电路五部分组成。
装置为555定时器构成的可重复触发单稳态电路、声敏传感电路的输入装置是咪头、光敏传感电路的输入装置是光敏二极管、信号调理电路是74LS04非门和74HC32或门、电源是由交流220V变12V在经整流后稳压为12V和5V的电源,电路的总体运行环境是在无光条件下声强监测处理电路检测到声音后就会触发555延时电路使之输出高电平继而使之电灯点亮。
声光控节能灯电路仿真任务书
学院
课程名称
专业
班级Βιβλιοθήκη 姓名周慧玲学号1719013146
一、实验目的
1、加深对声光控节能灯电路结构组成的认识与理解;
2、掌握声光控节能灯电路的仿真方法;
3、探讨电子技术实验电路的设计方法,提高专业素养;
4、掌握MULTISIM10.1仿真软件的使用。
二、工作任务及要求
用MULTISIM10.1仿真软件分析声光控节能灯电路的工作原理
1、声光控节能灯电路原理图
2、声光控节能灯电路仿真电路图
3、仿真内容及步骤
(1)根据原理图设计搭建仿真电路
(2)验证电路的工作原理
基于Multisim的声光控路灯控制系统设计与仿真
信息工程学院课程设计报告书题目:基于Multisim的声光控路灯控制系统设计与仿真课程:电子线路课程设计专业:电气工程及其自动化班级:学号:学生姓名:指导教师:2015年 01月 06日信息工程学院课程设计任务书信息工程学院课程设计成绩评定表摘要现在,在公共场所和公共楼道中,灯光长时间量着的现象是十分的普遍,这给社会造成了极大的能源浪费。
另一方面,由于频繁开关或者人为因素,墙壁开关的损坏率很高,增大了维修量、浪费了资金.声光控路灯则无这种问题.针对目前社会上很多地方使用长明灯照明,不能实现灯光的照明智能化造成电能的巨大浪费。
为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。
本系统利用自制直流稳压电源供电,根据光敏电阻的阻值变化判断光线强弱,用咪头测声音信号,LM324 对信号进行放大和构成比较电路.由74LS08D 的与门,实现对信号的筛选, 从而对开关部分发出开启或关闭的信号。
继电器控制驱动灯泡,由RC 充放电路进行延时。
通过对外界信号的选择,声光控路灯实现自动控制灯亮。
仅当光线较暗并且有声响时,路灯才会自动点亮,并延时20 秒左右熄灭。
此系统能很好的控制路灯的亮灭,即在有声音和无光情况下灯亮,其他情况下灯灭,从而达到节能的效果。
声光控路灯控制器可以自动实现人来灯亮,人走灯灭,既方便又实用。
不仅节约了电能,而且能延长灯泡的使用寿命。
可广泛应用于楼梯,走廊,卫生间及生活小区等公共场所的照明控制.词控制器经济实用,即使一般的脚步声也能使灯泡发光照明.关键字:声光控制;LM324; 继电器;延时AbstractNow,in public places and public corridor, light long time measured by the phenomenon is very common,which caused a great waste of energy to the society。
简易声光控延时照明灯电路
郑州轻工业学院电子技术课程设计题目:简易声光控延时照明灯电路学生姓名:***专业班级:自动化14-02班学号: ************ 院(系):电气信息工程学院****:**完成时间: 2016年12月18日郑州轻工业学院课程设计(论文)任务书题目简易声光控延时照明灯电路专业自动化14-02学号 541401010224 姓名李振鹏主要内容、基本要求、主要参考资料等:主要内容1.阅读相关科技文献。
2.学习protel软件的使用。
3.学会整理和总结设计文档报告。
4.学习如何查找器件手册及相关参数。
技术要求1.要求电路能够通过照明灯开关对光线强弱的感应,控制照明灯第一级开关。
2.要求电路能够通过照明灯开关对声强的感应,在第一级开关开通的前提下,控制照明灯的亮灭。
3.要求电路能够实现照明灯点亮时间t后自动关断,并且时间t可以手动调节。
4.要求电路如果在照明灯点亮期间又有新的声源出现,照明灯应重新通电时间t。
主要参考资料1.何小艇,电子系统设计,浙江大学出版社,2001年6月2.姚福安,电子电路设计与实践,山东科学技术出版社,2001年10月3.王澄非,电路与数字逻辑设计实践,东南大学出版社,1999年10月4.李银华,电子线路设计指导,北京航空航天大学出版社,2005年6月5.康华光,电子技术基础,高教出版社,2003完成期限: 2016年12月18日指导教师签章:专业负责人签章:2016年12月12日简易声光控延时照明灯电路摘要随着电子技术的发展,尤其是数字技术的发展,用数字电路实现灯的自动发亮节能省电,延长灯的寿命变得越来越重要,而且贴近我们的实际生活,声光控电路已成为人们日常生活必不可少的必需品,不仅是智能化,而且节约能源。
简易声光控延时照明灯电路由光敏传感电路、声敏传感电路、信号调理电路、555延时电路以及电源电路五部分组成。
装置为555定时器构成的可重复触发单稳态电路、声敏传感电路的输入装置是咪头、光敏传感电路的输入装置是光敏二极管、信号调理电路是74LS04非门和74HC32或门、电源是由交流220V变12V在经整流后稳压为12V和5V的电源,电路的总体运行环境是在无光条件下声强监测处理电路检测到声音后就会触发555延时电路使之输出高电平继而使之电灯点亮。
简易声光控延时照明灯电路1
简易声光控延时照明灯电路课程设计学院:惠州学院专业:计算机科学与技术班级:(1)班姓名:黄永鸿学号: 101401111同组者:曾泽智;施权锋;朱建宏指导教师:麦山设计时间: 6.04---6.17一、实验名称:简易声光控延时照明灯电路设计二、内容摘要:设计一个简易声光控延时照明灯电路。
功能及要求:1)具有光控功能,白天光线较亮,即使有声音时路灯也不亮;2)具有声控功能,晚上光线较暗,有声音时路灯点亮,声音消失后延时照明一段时间t后自动熄灭,时间t可以手动调节;3)如果在照明灯点亮期间又有新的声源出现,照明灯应重新计通电t时间;4)以状态开关和单脉冲模拟光线和声音信号,以LED模拟照明光源。
三、设计指标:设计一个声光控制开关,用声音(状态开关)和光照(单脉冲)同时控制,当光线很暗的时候有声音触发LED灯就亮,开关延迟时间在2-16秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案系统框图:方案:五、各单元电路设计、参数计算和元器件选择1.分频器:时钟信号的产生由实验箱的0.1MHz的固定频率脉冲提供,分频器由2个编译好的GAL20v8和1个74LS161实现,时钟源信号均从CLK 输入,清零信号均由CLEAR控制(低电平有效),输出信号均由“15”引脚输出,具体代码如下:分频125的分频器:MODULE FP100TITLE 'FP100'DECLARATIONSCLOCK PIN 1;CLEAR PIN 3;A6..A0 PIN 22..16 ISTYPE 'REG';QOUT PIN 15 ISTYPE 'REG';A=[A6..A0];EQUATIONSA.CLK= CLOCK;WHEN(CLEAR==1) THEN{WHEN (A==124) THEN {QOUT:=1;A:=0;}ELSE {QOUT:=0; A:= A+1;}}ELSE {QOUT:=0;A:=0;}END分频100的分频器:MODULE FP100TITLE 'FP100'DECLARATIONSCLOCK PIN 1;CLEAR PIN 3;A6..A0 PIN 22..16 ISTYPE 'REG';QOUT PIN 15 ISTYPE 'REG';A=[A6..A0];EQUATIONSA.CLK= CLOCK;WHEN(CLEAR==1) THEN{WHEN (A==99) THEN {QOUT:=1;A:=0;}ELSE {QOUT:=0; A:= A+1;}}ELSE {QOUT:=0;A:=0;}END2.触发控制器:由一个编译好的GAL16v8来实现,时钟源信号从引脚1输入;光线强弱由引脚3控制;声源由引脚4(预置信号:低电平有效)控制;时间由引脚5,6,7,8(预置端)控制;LED灯接引脚18 ;具体代码如下:DECLARATIONSCLOCK PIN 1;A PIN 3;XZ PIN 4;q3..q0 PIN 18, 17, 16, 15 ISTYPE 'REG';b3..b0 PIN 5, 6, 7, 8 ISTYPE 'REG';count=[q3..q0];B=[b3..b0];EQUATIONSWHEN (A==1) THEN{WHEN (XZ==1) THEN count:=B;ELSE {WHEN (count==7#count==15) THEN count:=0;ELSE count:=count+1;}}ELSE count:=0;3.元器件选择:16v8芯片1个20v8芯片2个74ls161芯片 1 个装有ispEXPERT软件的电脑1台实验箱1个导线若干刻录芯片机1个六、完整的电路图和工作原理原理:通过多个分频器分出一个2秒发出一次的固定连续脉冲,再由触发控制器的6,7,8预置端来控制LED灯的时间,后触发声光即可。
multisim仿真声光控开关课程设计
multisim仿真声光控开关课程设计一、课程目标知识目标:1. 学生能理解声光控开关的基本原理,掌握Multisim仿真软件的基本操作。
2. 学生能运用Multisim软件构建声光控开关电路,并进行仿真测试。
3. 学生了解声光控开关在实际应用中的优势,如节能、环保等。
技能目标:1. 学生能够运用Multisim软件进行电路设计与仿真,具备实际操作能力。
2. 学生通过课程学习,培养解决实际问题的能力,提高创新思维和动手实践能力。
情感态度价值观目标:1. 学生对电子技术产生浓厚兴趣,培养积极探究科学问题的态度。
2. 学生通过课程学习,认识到科技在生活中的重要性,增强环保意识。
3. 学生在团队协作中,培养沟通、合作能力,形成良好的人际关系。
课程性质:本课程为电子技术实践课程,旨在让学生通过Multisim软件仿真,深入理解声光控开关的原理和设计。
学生特点:学生具备一定的电子技术基础,对Multisim软件有一定了解,但实际操作能力较弱。
教学要求:结合学生特点,注重理论与实践相结合,强调实践操作,培养学生的动手能力和创新能力。
在教学过程中,关注学生的个体差异,提供针对性的指导。
通过课程学习,使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。
二、教学内容1. 声光控开关基本原理:介绍声光控开关的工作原理,包括声音检测、光强检测、信号处理和执行机构等部分。
教材章节:《电子技术基础》第五章第三节2. Multisim软件基本操作:讲解Multisim软件的界面、基本功能和使用方法,使学生能够熟练运用软件进行电路设计和仿真。
教材章节:《Multisim仿真实验》第一章3. 声光控开关电路设计:指导学生根据声光控开关原理,运用Multisim软件设计电路,并进行仿真测试。
教材章节:《电子技术基础》第五章第三节;《Multisim仿真实验》第二章4. 仿真测试与优化:讲解如何进行电路仿真测试,分析测试结果,并根据结果对电路进行优化。
声光双控延时电路
《模拟电路》电路设计报告电路名称:声光双控延时电路班级: ___________姓名:XXX学号:XXXXXXXXXX一、电路功能二、电路设计..............................................1、............................................................. 设计思路12、电路图 (1)3、电路原理 (1)4、所用元件 (2)三、各模块工作原理1、............................................................. 整流模块22、延时模块 (2)3、光控模块 (3)4、声控模块 (3)5、控制信号传递模块 (4)四、电路仿真(Multisim仿真)五、心得体会六、附录一、电路功能本电路即模拟日常生活的声光双控灯。
在黑夜的时候,发出一个声音信号, LED 灯就会亮。
其组成部分主要是山驻极体MIC,电压比较器LM358,整流二极 管1X4148,光敏电阻和电容。
本电路是模拟楼道中的声光双控延时的电灯。
在白天亮度比较高的时候无论 声音多么大电灯都不会亮。
但是到了晚上亮度低的时候,有较大声响的时候等就 会发光。
经过一定的延时之后电灯自动熄灭。
二、电路设计1、设计思路图1总电路仿貞图3、电路原理电路电源接220V 交流电,通过整流桥整流在左侧电路的上面为高电压,下 面那根线为低电压。
当口天时关照较强,光敬二极管为低电阻使得A 点处为低电 压,不论D 点电平的高低,经过两个与非门之后在B 点都输出一个低电平,对应 D1不导通,C 点为低电平晶闸管经过两个与非门之后晶闸管门极为低电平,晶闸光照一4^碱二极管h 声音―» 麦克风 卜2、电路图(Multisim 仿真电路图)管截止。
当夜晚时,光线较暗,光敬二极管为高电阻A点处为高电平,当有声音时最左侧的电阻式麦克风将声信号转换为电信号控制左侧三极管截止,D点为高电平, 这样使得B点输出高电平,D1导通C点为高电平,C2和R4构成的电路充电,经过与非门处理之后晶闸管满足导通条件而导通,主电路中的电灯被点亮。
光声控延时照明灯的设计-毕业论文.doc
光声控延时照明灯的设计一、设计目的本次课程设计主要是配合《模拟电子技术》和《数字电子技术》理论课程而设置的一门实践性课程,起到巩固所学知识,加强综合能力,培养电路设计能力,提高实验技术,启发创新思想的效果。
用声光控延时开关代替住宅小区的楼道上的开关,只有在天黑以后,当有人走过楼梯通道,发出脚步声或其它声音时,楼道灯会自动点亮,提供照明,当人们进入家门或走出公寓,楼道灯延时几分钟后会自动熄灭。
在白天,即使有声音,楼道灯也不会亮,可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道,而且也适用于工厂、办公楼、教学楼等公共场所,它具有体积小、外形美观、制作容易、工作可靠等优点。
二、方案论证和选择1、方案论证1.1 方案1主要包含四部分电路,分别为:电源电路、光控电路、声控延时电路、晶闸管开关电路,下面对其功能进行逐一分析并确定电路结构。
