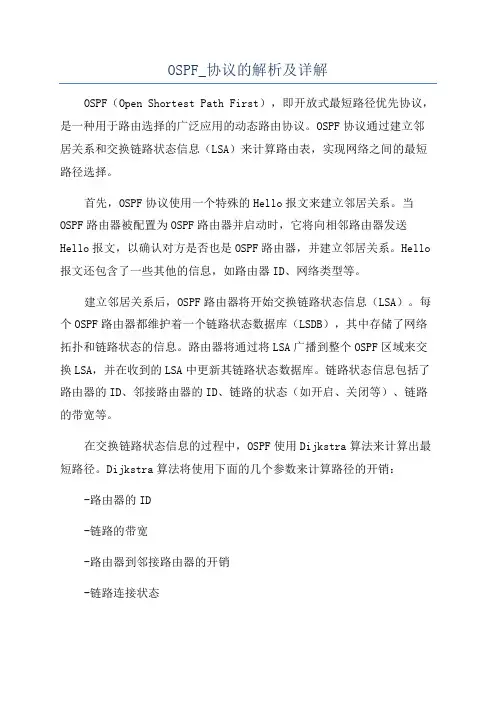

OSPF_协议的解析及详解OSPF（Open Shortest Path First），即开放式最短路径优先协议，是一种用于路由选择的广泛应用的动态路由协议。

OSPF协议通过建立邻居关系和交换链路状态信息（LSA）来计算路由表，实现网络之间的最短路径选择。

首先，OSPF协议使用一个特殊的Hello报文来建立邻居关系。

当OSPF路由器被配置为OSPF路由器并启动时，它将向相邻路由器发送Hello报文，以确认对方是否也是OSPF路由器，并建立邻居关系。

Hello 报文还包含了一些其他的信息，如路由器ID、网络类型等。

建立邻居关系后，OSPF路由器将开始交换链路状态信息（LSA）。

每个OSPF路由器都维护着一个链路状态数据库（LSDB），其中存储了网络拓扑和链路状态的信息。

路由器将通过将LSA广播到整个OSPF区域来交换LSA，并在收到的LSA中更新其链路状态数据库。

链路状态信息包括了路由器的ID、邻接路由器的ID、链路的状态（如开启、关闭等）、链路的带宽等。

在交换链路状态信息的过程中，OSPF使用Dijkstra算法来计算出最短路径。

Dijkstra算法将使用下面的几个参数来计算路径的开销：-路由器的ID-链路的带宽-路由器到邻接路由器的开销-链路连接状态利用这些参数，OSPF路由器将计算出从源路由器到所有其他路由器的最短路径，并将结果存储在路由表中。

OSPF路由器将通过路由表选择最佳路径来转发数据包。

此外，OSPF还支持网络分割和级别的概念。

网络分割意味着将大的OSPF网络划分为多个区域，每个区域有一个主要的路由器来处理该区域内部的路由选择。

级别是指区域之间的层次结构，底层的区域将汇总上层的信息，以减少网络的规模。

OSPF协议具有以下优点：-支持大规模网络：OSPF可以处理复杂的网络拓扑，适用于大型企业网络和因特网。

-支持快速收敛：OSPF可以快速适应网络拓扑的变化，重新计算最短路径并更新路由表。

OSPF 的四种认证方式总结

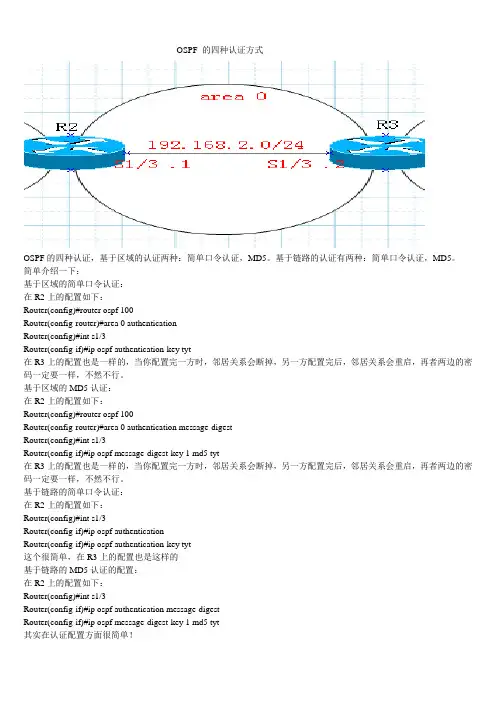

OSPF 的四种认证方式OSPF的四种认证，基于区域的认证两种：简单口令认证，MD5。

基于链路的认证有两种：简单口令认证，MD5。

简单介绍一下：基于区域的简单口令认证：在R2上的配置如下：Router(config)#router ospf 100Router(config-router)#area 0 authenticationRouter(config)#int s1/3Router(config-if)#ip ospf authentication-key tyt在R3上的配置也是一样的，当你配置完一方时，邻居关系会断掉，另一方配置完后，邻居关系会重启，再者两边的密码一定要一样，不然不行。

基于区域的MD5认证：在R2上的配置如下：Router(config)#router ospf 100Router(config-router)#area 0 authentication message-digestRouter(config)#int s1/3Router(config-if)#ip ospf message-digest-key 1 md5 tyt在R3上的配置也是一样的，当你配置完一方时，邻居关系会断掉，另一方配置完后，邻居关系会重启，再者两边的密码一定要一样，不然不行。

基于链路的简单口令认证：在R2上的配置如下：Router(config)#int s1/3Router(config-if)#ip ospf authenticationRouter(config-if)#ip ospf authentication-key tyt这个很简单，在R3上的配置也是这样的基于链路的MD5认证的配置：在R2上的配置如下：Router(config)#int s1/3Router(config-if)#ip ospf authentication message-digestRouter(config-if)#ip ospf message-digest-key 1 md5 tyt其实在认证配置方面很简单！因为文档太小的话，文库会不认上传，所以在后面加些无关紧要的东西，可以删掉！实验 1-2：在NAT中使用Access List 和Route Maps【实验目的】：在本次实验中，你需要使用网络地址转换（NAT）去允许内网路由器（PxR3 和 PxR4）从TFTP服务器下载配置文件为了完成本次实验，你需要完成下列任务：•建立在NAT中需要使用的访问控制列表•在NAT中使用ROUTE-MAPS执行分开的并发地址转换。
