国标 阀门规格及型号

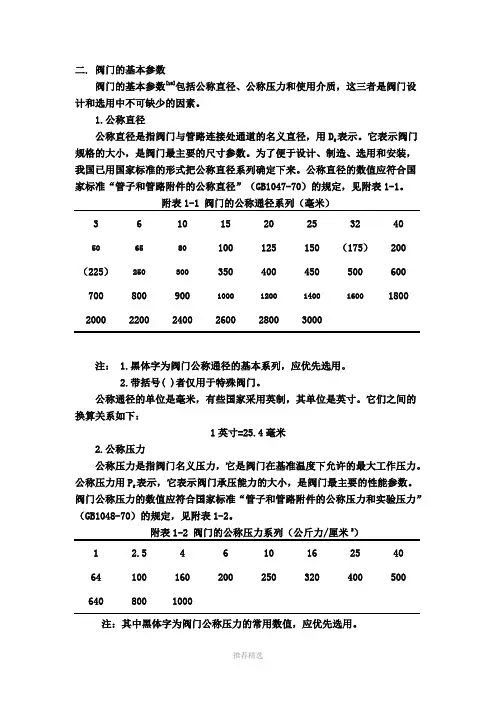

阀门基本参数参考word
36101520253240 506580*********（175）200（225）250300350400450500600 70080090010001200140016001800 2000220024002600280030001 2.5461016254064100160200250320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。
公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。
因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。
由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。
阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。
还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。
应用温度压力表时可按介质温度选取。
•一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。

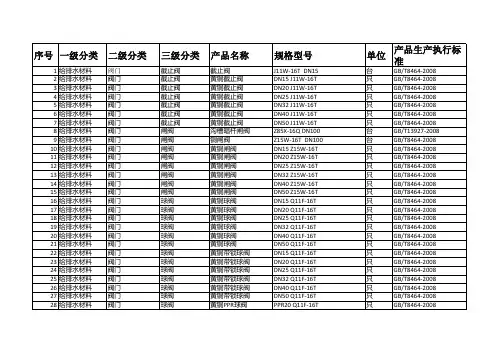

阀门产品完整规格型号及产品对应生产执行标准
阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门
球阀 球阀 球阀 球阀 蝶阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀
阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门 阀门
止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 止回阀 减压阀 减压阀 减压阀 减压阀 减压阀 减压阀 水位控制阀 水位控制阀 水位控制阀
29 给排水材料 30 给排水材料 31 给排水材料 32 给排水材料 33 给排水材料 34 给排水材料 35 给排水材料 36 给排水材料 37 给排水材料 38 给排水材料 39 给排水材料 40 给排水材料 41 给排水材料 42 给排水材料 43 给排水材料 44 给排水材料 45 给排水材料 46 给排水材料 47 给排水材料 48 给排水材料 49 给排水材料 50 给排水材料 51 给排水材料 52 给排水材料 53 给排水材料 54 给排水材料 55 给排水材料 56 给排水材料 57 给排水材料 58 给排水材料 59 给排水材料
黄铜PPR球阀 黄铜PPR球阀 黄铜PPR球阀 黄铜PPR球阀 蝶阀 止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀 微阻缓闭止回阀
各种阀门规格及其型号
6——1/8"；8——1/4"；10——3/8"；15——1/2"； 20——3/4"；25——1"；32——1.25"；40——1.5"； 50——2"；65——2.5"；80——3"；100——4"； 125——5"；150——6".阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
第二功能作用名称代号 第二功能作用名称代号 保温型 B 排渣型 P 低温型 D a 快速型Q 防火型F（阀杆密封）波纹管型W类型 安全阀 蝶阀 隔膜阀 止回阀底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
常见阀门规格和型号认识
6
7
8
9
Page 6
四单元：结构型式
闸阀结构形式代号
结构形式
阀杆升降式 （ 明杆）
楔式闸板 平行式闸板
阀杆非升降式（ 暗杆）
楔式闸板 平行式闸板弹性闸板刚性闸板单闸板 双闸板 单闸板 双闸板
单闸板
双闸板 单闸板 双闸板
截止阀、节流阀和柱塞阀结构形式代号
结构形式
代号
结构形式
阀瓣非平衡式 直通流道
1
阀瓣平衡式 直通流道
七单元：阀体材料
阀 体 材 料
钛及 钛合
金
碳 钢
Cr13系 铬钼 不锈钢 钢
可锻 铸铁
铝合 18-8系 金 不锈钢
球墨 铸铁
Mo2Ti系 不锈钢
塑 料
铜及 铜合
金
铬钼 钒钢
灰铸 铁
代 号
A
C
H
I
K
L
P
Q
R ST V Z
灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸 阀,公称压力1.6MPa,阀体材料为碳钢
旋启式阀瓣 多瓣结构 双瓣结构
蝶形止回式
代号 4 5 6 7
Page 9
安全阀结构形式代号 结构形式
带散热片全启 式
弹簧载荷弹簧 密封结构
微启式 全启式
带扳手全启式
代号 0 1 2 4
杠杆式
单杠杆
双杠杆
减压阀结构形式代号
结构形式 薄膜式 弹簧薄膜式 活塞式
2
4
代号 1 2 3
结构形式
微启式、双联 阀
代号
第二功能作用名称
保温型
B
排渣型

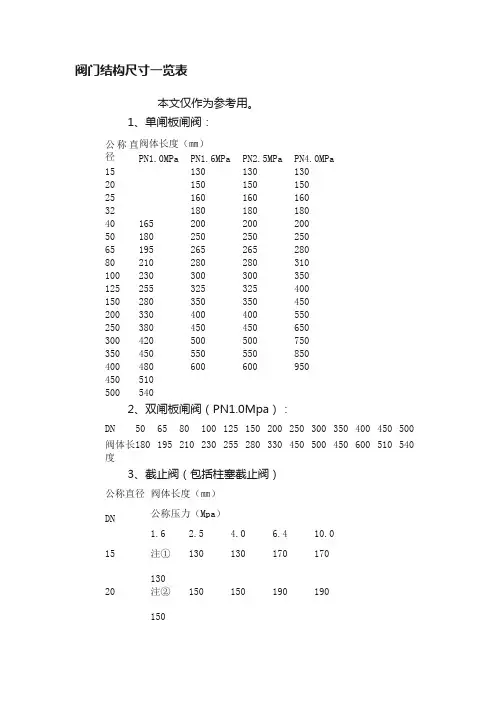

阀门结构尺寸一览表
阀门结构尺寸一览表本文仅作为参考用。
1、单闸板闸阀：公称直径阀体长度（㎜）PN1.0MPa PN1.6MPa PN2.5MPa PN4.0MPa15 130 130 13020 150 150 15025 160 160 16032 180 180 18040 165 200 200 20050 180 250 250 25065 195 265 265 28080 210 280 280 310100 230 300 300 350125 255 325 325 400150 280 350 350 450200 330 400 400 550250 380 450 450 650300 420 500 500 750350 450 550 550 850400 480 600 600 950450 510500 5402、双闸板闸阀（PN1.0Mpa）：DN 50 65 80 100 125 150 200 250 300 350 400 450 500 阀体长度180 195 210 230 255 280 330 450 500 450 600 510 5403、截止阀（包括柱塞截止阀）公称直径DN 阀体长度（㎜）公称压力（Mpa）1.62.5 4.0 6.4 10.015 注①130130 130 170 170 20 注②150150 150 190 19025 160 160 160 210 210 32 180 180 180 230 230 40 200 200 200 260 260 50 230 230 230 300 300 65 290 290 290 340 340 80 310 310 310 380 380 100 350 350 350 430 430 125 400 400 400 500 500 150 480 480 480 550 550 200 600 600 600 650 650250 注③622 注③622注③622775 775300 注④698 注④698注④698900 900注：①铁制截止阀为110②铁制截止阀为140③氨用、氯用截止阀为650④氨用氯用截止阀为7004、J11型丝接截止阀（PN1.6Mpa）：公称直径15 20 25 32 40 50 螺纹规格G½”G¾”G1”G1¼”G1½”G2”阀体长度90 100 120 140 170 200 螺纹长度14 14 18 20 22 245、旋启式止回阀(H44系列)：公称直径DN 阀体长度(㎜)公称压力(Mpa)1.62.5 4.025 160 160 160 32 180 180 180 40 200 200 200 50 230 230 230 65 290 290 29080 310 310 310 100 350 350 350 125 400 400 400 150 480 480 480 200 550 550 600 250 650 650 730 300 750 750 850 350 850 850 980 400 950 950 11006、升降式止回阀(H41系列)：公称直径DN 阀体长度(㎜)公称压力(Mpa)1.62.5 4.025 160 160 160 32 180 180 180 40 200 200 200 50 230 230 230 65 290 290 290 80 310 310 310 100 350 350 350 125 400 400 400 150 480 480 480 200 550 550 600 250 650 650 730 300 750 750 8507、钢制金属密封蝶阀：公称通径DN 阀体长度（㎜）法兰式对夹式公称压力（Mpa）1.0 1.6 1.0 1.650 108 108 43 43 65 112 112 46 46 80 114 114 64 64 100 127 127 64 64 125 140 140 70 70 150 140 140 76 76 200 152 152 89 89 250 165 165 114 114300 178 178 114 114 350 190 190 127 127 400 216 216 140 140 450 222 222 152 152 500 229 229 152 152 600 267 267 178 178 700 292 292 229 229 800 318 318 241 241 900 330 330 241 241 1000 410 410 300 3008、球阀：公称通径DN 阀体长度(㎜)公称压力(Mpa)1.62.5 4.0 6.4 系列1系列2 系列1 系列2 系列1 系列215 130 108 130 140 130 140 16520 140 117 140 152 140 152 19025 150 127 150 165 150 165 21632 165 140 165 180 180 180 22940 180 165 180 190 200 190 24150 200 178 200 216 220 216 29265 220 190 220 241 250 241 33080 250 203 250 283 280 283 356100 280 305 320 305 320 305 432125 320 356 400 381 400 381 508150 360 394 400 403 400 403 559200 400 457 502 550 502 660250 533 568 568 787300 610 648 648 838350 688 762 762 889400 762 838 838 991欢迎您加入暖通南社学习交流互动社区：QQ群群号主要功能目前人数127278380 为甲方、设计及咨询顾问提供交流平台 911人162504281 施工、现场管理、设计技术人员居多909人161153868 施工、暖通空调造价人员居多293人191232844 土建、建筑施工人员居多875人194045991 主要以吸收南方工程技术人员267人189417984 机电、暖通空调设备市场开发交流群37人365552966 建筑机电安装综合交流群50人235204658 以注考为主的群266人184579553 以厂商技术研发人员、维保人员为主的群921人145754593 以加暖通施工人员为主的群233人338391569 专为求职人员与招聘单位设立的群331人168494112 以洁净空调和各特色专业设立的群863人241676445 专业设计群，为新手们准备375人171780399 南社唯一允许自由广告的推广群340人170823423 兼顾建筑机电综合技术交流群904人492479546 BIM专业交流群231人303891401 以暖通空调自控、家居系统集成为主的群260人167899477 吸收以北方工程技术人员为主的群309人245084393 以注册挂靠为主的群（整合中）301人。
阀门技术参数
1.76、2.75、4.4、7.04、11.0、 17.6、35.2（Mpa）
0.5-0.7（Mpa）
美标系列 150、300、600（Lb） 3、7.8、15.4（Mpa） 2.2、5.6、11.2（Mpa）
0.5-0.7（Mpa）
阀门技术参数
型号 Q11F-16
公称通径 DN/mm 15-65
球阀
公称压力 PN/MPa
适用温度 /℃
1.6
≤150
适用介质 水、油品等
驱动方式 手动
Q41F-16
32-150
1.6
≤150
水、油品等
手动
Q941F-16
50-150
1.6
≤150
水、油品等
电动
Q41F-16P
100-150
1.6
≤100
适用温度 /℃
0.1
-
适用介质 煤气
驱动方式 手动
Z542W-1
600-1000
0.1
-
煤气
伞齿轮传动
Z942W-1
100-600
0.1
-
煤气
电动
Z946T-2.5
1600、1800
0.25
-
水
电动暗杆楔式
Z945T-6
1200、1400
0.6
-
水
电动暗杆楔式
Z41T-10
200-500
1
≤450
蒸汽、水
15-65 25-150 25-200 25-100 25-100 15-200 15-200 25-100 25-100
阀门型号标准大全
阀门型号标准⼤全阀门型号标准⼤全1．阀门的型号编制⽅法如下：2．类型代号⽤汉语拼⾳字母表⽰，按表1的规定。
表1注：低温(低于零下40摄⽒度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D"“B"和“W"汉语拼⾳字母。
3．传动⽅式代号⽤阿拉伯数字表⽰，按表2的规定。
表2注：(1)⼿轮、⼿枘和板⼿传动以及安全阀，减压阀，疏⽔阀省略本代号。
(2)对于⽓动或液动：常开式⽤6K、7K表⽰；常闭式⽤6B、7B表⽰；⽓动带⼿动⽤6S表⽰，防爆电动⽤“9B"表⽰。
蜗杆-T形螺母⽤3T表⽰。
4．连接形式代号⽤阿拉伯数字代号表⽰，按表3的规定。
5．结构形式代号⽤阿拉伯数字表⽰，按表4~13的规定表4表5表6表7表8表9表11表12表136．阀座密封⾯或衬⾥材料代号⽤汉语拼⾳字母表⽰，按表14的规定。
7．公称压⼒数值，按JB74-59《管路附件公称压⼒，试验压⼒和⼯作压⼒》的规定。
⽤于电站⼯业的阀门，当介质最⾼温度超过530摄⽒度时，按JB74-59第5条的规定标注⼯作压⼒。
8．阀体材料代号⽤汉语拼⾳字母表⽰，按表15的规定。
表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
阀门型号和名称编制⽅法⽰例例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封⾯材料由阀体直接加⼯、公称压⼒PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1 直动楔式双闸板闸阀例2：⼿动、外螺纹连接、浮动直通式、阀座密封⾯材料为氟塑料、公称压⼒PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P 外螺纹球阀例3：⽓动常开式、法兰连接、屋脊式、衬⾥材料为衬胶、公称压⼒PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6k41J-6 ⽓动常开式衬胶隔膜阀例4：液动、法兰连接、垂直板式、阀座密封⾯材料为铸铜、阀瓣密封⾯材料为橡胶、公称压⼒PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5 液动碟阀例5：电动机传动、焊接连接、直通式、阀座密封⾯材料为堆焊硬质合⾦、在540＇C下的⼯作压⼒为17MPa、阀体材料铬钼钒钢的截⽌阀：J961Y-P54170 电动焊接截⽌阀。
阀门国标和阀门标准
阀门国标和阀门标准阀门国家标准1 GB/T1047-1995 管道元件的公称通径2 GB/T1048-1990 管道元件公称压力3 GB/T11698-1989 船用法兰连成一片接金属阀门的结构长度4 GB/T12220-1989 通用阀门标志5 GB/T12221-1989 法兰连接金属阀门结构长度6 GB/T12222-1989 多回转阀门驱动装置的连接7 GB/T12223-1989 部分回转阀门驱动装置的连接8 GB/T12224-1989 钢制阀门一般要求9 GB/T12247-1989 蒸汽疏水阀分类10 GB/T12248-1989 蒸汽疏水阀术语11 GB/T12249-1989 蒸汽疏水阀标志12 GB/T12250-1989 蒸汽疏水阀结构长度13 GB/T12712-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求14 GB/T15188.1-1994 阀门的结构长度对焊连接阀门15 GB/T15188.2-1994 阀门的结构长度对夹连接阀门16 GB/T15188.3-1994 阀门的结构长度内螺纹连接阀门17 GB/T15188.4-1994 阀门的结构长度外螺纹连接阀门18 GB/T12225-1989 通用阀门铜合金铸件技术条件19 GB/T12226-1989 通用阀门灰铸铁件技术条件20 GB/T12227-1989 通用阀门球墨铸铁件技术条件21 GB/T12228-1999 通用阀门碳素钢锻件技术条件22 GB/T12229-1989 通用阀门碳素钢铸件技术条件23 GB/T12230-1999 通用阀门奥式体钢铸件技术条件24 GB/T4213-1992 气动调节阀25 GB/T7512-1999 液化石油气瓶阀26 GB/T8464-1998 水暖用内螺纹连接阀门27 GB10877-1989 氧气瓶阀28 GB10879-1989 溶解乙炔气瓶阀29 GB/T12232-1989 通用阀门法兰连接铁制闸阀30 GB/T12233-1989 通用阀门铁制截止阀与升降式止回阀31 GB/T12234-1989 通用阀门法兰和对焊连接钢制闸阀32 GB/T12235-1989 通用阀门法兰连接钢制截止阀和升降式止回阀33 GB/T12236-1989 通用阀门钢制旋启式止回阀34 GB/T12237-1989 通用阀门法兰和对焊连接钢制球阀35 GB/T12238-1989 通用阀门法兰和对夹连接蝶阀36 GB/T12239-1989 通用阀门隔膜阀37 GB/T12240-1989 通用阀门铁制旋塞阀38 GB/T12241-1989 安全阀一般要求39 GB/T12243-1989 弹簧直接载荷式安全阀40 GB/T12244-1989 减压阀一般要求41 GB/T12246-1989 先导式减压阀42 GB/T13438-1992 氩气瓶阀43 GB/T13439-1992 液氯瓶阀44 GB/T13932-1992 通用阀门铁制旋启式止回阀45 GB/T14173-1993 平面钢闸阀技术条件46 GB/T15185-1994 铁制和铜制球阀47 GB15382-1994 气瓶阀通用技术条件48 GB/T12242-1989 安全阀性能试验方法49 GB/T12245-1989 减压阀性能试验方法50 GB/T12251-1989 蒸汽疏水阀试验方法51 GB/T13927-1992 通用阀门压力试验准一、标准的分级和代号我国标准分国家标准、行业标准和企业标准三级，下级标准不得同上级标准相抵触。
阀门基本参数
3615150（175）200（225）2550500600 7001800 22600280030001 2.54610162540641320400500 6408001000公称压力采用公制单位，有些国家采用英制单位。
公制压力单位是公斤力/厘米2，英制压力单位是磅/英寸2，它们之间的换算关系如下：1公斤力/厘米2=14.223磅/英寸21磅/英寸2=0.0703公斤力/厘米2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。
因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。
由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。
阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。
还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。
应用温度压力表时可按介质温度选取。
•一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0(CIass75)、2.0( CIass150)、5.0( CIass300)、11.0 (CIass600)、15.0( CIass900)、26.0( CIass1500)、42.0( CIass2500)MPa。
最全阀门标准(GB)——阀门国家标准
最全阀门标准（GB）——阀门国家标准阀门标准分为强制性国标( GB )和推荐性国标( GB/T )。
阀门国家标准的编号由国家标准的代号、国家标准发布的顺序号和国家标准发布的年号(发布年份)构成。
阀门的国标标准包括两部分:一是对制造、结构长度、材质等进行规范，二是对每一类阀门的结构、尺寸等进行规范搜索,用户根据需要的某一类型阀门, 看相应的阀门标准。
此标准主要为阀门通用标准以及技术条件标准做简单说明,详细的最新国家标准可在标准网最新发布的信息内查看。
阀门国家标准代号:阀门标准代号阀门标准名称GB12220-1989《通用阀门标志》GB12221-1989 《法兰连接金属阀门的结构长度》GB12222-1989 《多回转阀门驱动装置的连接》GB12223-1989 《部分回转阀门驱动装置的连接》GB12224-1989 《钢制阀门一般要求》GB12225-1989 《通用阀门铜合金铸件技术条件》GB12226-1989《通用阀门灰铸铁件技术条件》GB12227-1989《通用阀门球墨铸铁件技术条件》GB12228-1989《通用阀门碳素钢锻件技术条件》GB12229-1989《通用阀门碳素钢铸件技术条件》GB12231-1989《阀门铸件外观质量要求》GB12232-1989《通用阀门法兰连接铁质闸阀》GB1047-1970 《管子和管路附件的公称通径》GB12236-1989《通用阀门钢制旋启式止回阀》GB1348-1988 《球墨铸铁件》GB1048-1990 《管道元件公称压力》GB11365-1989 《锥齿轮和准双曲齿轮精度》GB4213-1984 《气动调节阀通用技术条件》GB12238-1989 《通用阀门法兰对夹连接蝶阀》GB8335-1987 《气瓶专业螺纹》GB10877-1989 《氧气瓶阀》GB12239-1989《通用阀门隔膜阀》GB12240-1989《通用阀门铁质旋塞阀》GB12241-1989《安全阀一般要求》GB12242-1989《安全阀性能试验方法》GB12243-1989《弹簧直接载荷式安全阀》GB11352-1989 《铸钢件技术条件》GB596- -83 《船用外螺纹青铜截止止回阀》GB597-1983 《船用外螺纹青铜止回阀》GB5796-1986 《梯形螺纹》GB7306-1987 《用螺纹密封的管螺纹》GB7307-1987 《非螺纹密封的管螺纹》GB6414-1986 《铸件尺寸公差》GB12245-1989 《减压阀性能试验方法》GB12246-1989 《先导式减压阀》GB12247-1989 《蒸汽疏水阀分类》GB12248-1989 《蒸汽疏水阀术语》GB12249-1989 《蒸汽疏水阀标志》GB12250-1989 《蒸汽疏水阀结构长度》GB12251-1989《蒸汽疏水阀试验方法》GB10868-1989《电站减温减压阀技术条件》GB10869-1989《电站调节阀技术条件》GB/T1972-1992《蝶形弹簧》GB12234-1989《通用阀门法兰、对焊连接钢制闸阀》GB12237-1989《通用阀门法兰和对焊连接钢制球阀》GB12233-1989《通用阀门铁质截止阀与升降式止回阀》GB9443-1988《铸钢件渗透探伤及缺陷显示痕迹评级方法》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》GB12235-1989《通用阀门法兰钢制截上阀和升降式止回阀》GB1851-1984《船用PN160外螺纹青铜空=载止阀》GB8464-1987《内螺纹闸阀、截止阀、球阀、止回阀通用》GB8465.1~ 7-87《内螺纹闸阀、截止阀、球阀、止回阀尺寸》GB5677-1985《铸钢件射线照相及底片等级分类方法》GB12230-1989《通用阀门奥氏体钢铸件技术条件》GB1804-1979《公差与配合未注公差尺寸的极限偏差》GB12244-1989《铸钢件射线照相及底片等级分类方法》GB10879-1989《溶解乙炔气瓶阀》GB197-1981《普通螺纹、公差与配台》GB1239.2-1989《冷卷圆柱螺旋压缩弹簧技术条件》GB1239.4-1989《热卷圆柱螺旋弹簧技术条件》GB10095-1986《渐开线圆柱齿轮精度》GB9444-1988 《铸钢件磁粉探伤及质量评级方法》GB/T13927-1992《通用阀门压力试验》GB/T592-1993《船用法兰铸铁止回阀》GB/T1852-1993 《船用法兰铸钢蒸汽减压阀》GB/T12252-1989《通用阀门供货要求》。

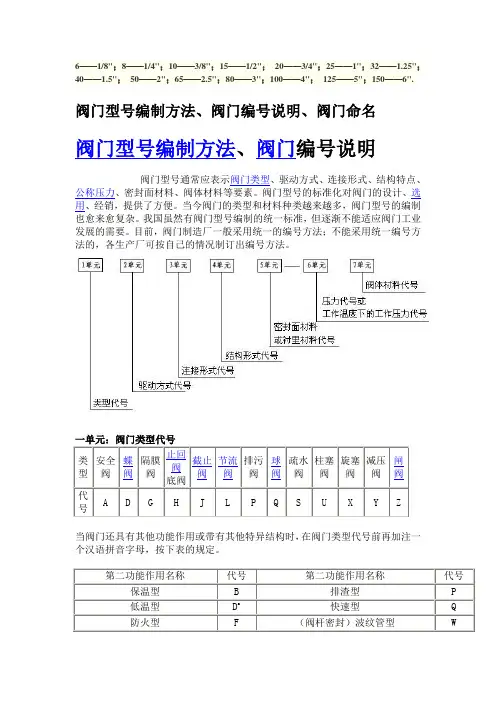

阀门规格及其型
