如何判别电路中反馈类型

反馈种类及判断方法图文分析

反馈种类及判断方法图文分析调试图3.23电路，断开R2与R1的链接导线，观察输出波形。

(a)未断开导线(b)断开导线图3.23 输出波形在图3.6 所示的电路中，除了了解集成运放应用电路的运算关系之外，整个电路的放大倍数在大小上并不是LM358 标称的105左右，而是R F/R1。

为何会出现上述现象呢？可以看到在LM358 的输入与输出之间通过一电阻连接，即电路的输出反过来会影响输入，从而影响了整个电路的放大倍数，整个过程称为反馈。

通过实验认识到反馈能影响电路的电压放大倍数，那么对其他特性参数是否也有影响呢？1.反馈定义将放大电路输出量(电压或电流)的一部分或全部通过某些元件或网络(称为反馈网络)反向送回到输入端，以此来影响原输入量(电压或电流)的过程称为反馈。

反馈放大电路的方框图如下图3.24所示。

图中X i、X o、X f分别表示放大器的输入、输出和反馈信号。

而A和F为该电路中基本放大器的开环电压放大倍数及反馈网络的反馈系数。

图3.24 反馈放大电路框图2.反馈的类型及判别⑴正负反馈在反馈放大电路中，反馈量使放大器净输入量得到增强的反馈称为正反馈，使净输入量减弱的反馈称为负反馈。

通常采用“瞬时极性法”来判断是正反馈还是负反馈，具体方法如下。

①假设输入信号某一瞬时的极性。

②根据输入与输出信号的相位关系，确定输出信号和反馈信号的瞬时极性。

③再根据反馈信号与输入信号的连接情况，分析净输入量的变化。

若反馈信号与输入信号在同一端口，且反馈信号与输入信号极性相同，则为正反馈，反之为负反馈；若反馈信号与输入信号在不同端口，且反馈信号与输入信号极性相同，则为负反馈，反之为正反馈。

④电阻、电容、电感元件不会改变信号的极性。

⑤晶体管元件的基极和集电极的极性相反，和发射极的极性相同，如图3.25所示。

利用瞬时极性法可看出，图3.26所示的测试电路的反馈信号和输入信号在同一端口，且极性相反，故该电路为负反馈。

图3.25 晶体管三极信号极性图3.26 负反馈电路⑵交流反馈与直流反馈在放大电路中存在有直流分量和交流分量，若反馈信号是交流量，则称为交流反馈，它影响电路的交流性能；若反馈信号是直流量，则称为直流反馈，它影响电路的直流性能，如静态工作点。

放大电路中反馈及类型的判断

…
…
…
…
…
…
…
பைடு நூலகம்
…
…
…
一
皇王研霾一－
放大电路中反馈及类型的判断
陕西省电子信息学校
带，对输入输出电阻也有一定的影响，所以熟练地判断放大电路中的反馈类型具有重要的意义。【关键词】放大电路；反馈；电压；电流；串联；并联
王永艳
【摘要】负反馈在电子电路中的应用非常广泛，引入负反馈后，电路的放大倍数降低了，但稳定性得以提高，并且减小放大电路的非线形失真，拓宽电路的通频
图１电压串联负反馈
２．交直流的判断根据电容 “ 隔直通交 ” 的特点，我们可以判断出反馈的交直流特性。如果反馈回路中有电容接地，则为直流反馈，其作用为稳定静态工作点；如果回路中串连电容，隔开直流，则为交流反馈，改善放大电路的动态特性；如果反馈回路中只有电阻或只有导线，则反馈为交直流共存。图ｌ中的反馈即为交直流共存。３．正负反馈的判断正负反馈的判断使用瞬时极性法。瞬时极性是一种假设的状态，它假设在放大电路的输入端引入一瞬时增加的信号。这个信号通过放大电路和反馈回路回到输入端。反馈回来的信号如果使引入的信号增加则为正反馈，否则为负反馈。在这一步要搞清楚放大电路的组态，是共发射极、共集电极还是共基极放大。每一种组态放大电路的信号输入点和输出点都不一样，其瞬时极性也不一样。如表１所示。相位差１８０。则瞬时极性相

负反馈的类型及判别

反馈的概念：将放大电路输出信号（电压或电流）的一部分或全部通过某一元件或一定电路引回到输入端的过程，称为反馈。

负反馈反馈正反馈负反馈：若引回的信号削弱了放大电路的净输入信号，称为负反馈。

正反馈：若引回的信号增强了放大电路的净输入信号，称为正反馈。

输入信号i X :输出信号o X :放大倍数A :无反馈放大电路框图基本放大电路AoX ∙iX ∙有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–反馈信号f X :净输入信号d X :反馈系数F :d i fX X X =-foX F X =（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–根据反馈信号包含的成分不同：直流负反馈交流负反馈交直流负反馈反馈信号中只包含直流成分的负反馈。

反馈信号中只包含交流成分的负反馈。

反馈信号中同时含有交、直流成分的负反馈。

（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–根据反馈电路在输出端采样信号的不同：电压负反馈电流负反馈反馈信号取自输出电压的负反馈。

反馈信号取自输出电流的负反馈。

（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–根据反馈信号与输入信号在输入端连接方式（比较形式）的不同：串联负反馈并联负反馈反馈信号与输入信号以电压形式在输入端串联。

反馈信号与输入信号以电流形式在输入端并联。

（1）负反馈的类型有反馈放大电路框图基本放大电路AoX ∙dX ∙⨯i X ∙+反馈回路FfX ∙–综合考虑反馈电路的输入输出端，负反馈类型可包括：◆电压串联负反馈◆电流串联负反馈◆电压并联负反馈◆电流并联负反馈（1）负反馈的类型+iU +dU +fU +oU dI fI iI oI +i U +dU +fU d I fI iI oI a )电压串联负反馈b)电压并联负反馈a )电流串联负反馈b)电流并联负反馈（2）负反馈类型的判断负反馈类型的判断步骤①找出反馈网络。

反馈极性的判断方法

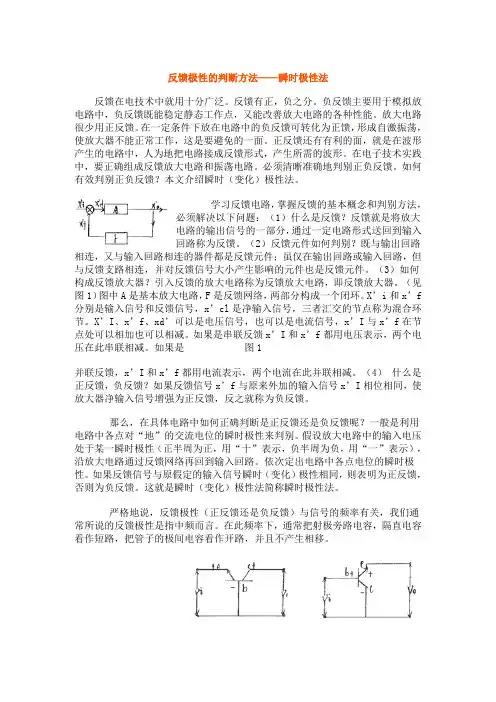

反馈极性的判断方法——瞬时极性法反馈在电技术中就用十分广泛。

反馈有正，负之分。

负反馈主要用于模拟放电路中，负反馈既能稳定静态工作点，又能改善放大电路的各种性能。

放大电路很少用正反馈。

在一定条件下放在电路中的负反馈可转化为正馈，形成自激振荡，使放大器不能正常工作，这是要避免的一面。

正反馈还有有利的面，就是在波形产生的电路中，人为地把电路接成反馈形式，产生所需的波形。

在电子技术实践中，要正确组成反馈放大电路和振荡电路。

必须清晰准确地判别正负反馈。

如何有效判别正负反馈？本文介绍瞬时（变化）极性法。

学习反馈电路，掌握反馈的基本概念和判别方法，必须解决以下问题：（1）什么是反馈？反馈就是将放大电路的输出信号的一部分，通过一定电路形式送回到输入回路称为反馈。

（2）反馈元件如何判别？既与输出回路相连，又与输入回路相连的器件都是反馈元件；虽仅在输出回路或输入回路，但与反馈支路相连，并对反馈信号大小产生影响的元件也是反馈元件。

（3）如何构成反馈放大器？引入反馈的放大电路称为反馈放大电路，即反馈放大器。

（见图1）图中A是基本放大电路，F是反馈网络，两部分构成一个闭环。

X’i和x’f 分别是输入信号和反馈信号，x’c l是净输入信号，三者汇交的节点称为混合环节。

X’I、x’f、xd’可以是电压信号，也可以是电流信号，x’I与x’f在节点处可以相加也可以相减。

如果是串联反馈x’I和x’f都用电压表示，两个电压在此串联相减。

如果是图1并联反馈，x’I和x’f都用电流表示，两个电流在此并联相减。

（4）什么是正反馈，负反馈？如果反馈信号x’f与原来外加的输入信号x’I相位相同，使放大器净输入信号增强为正反馈，反之就称为负反馈。

那么，在具体电路中如何正确判断是正反馈还是负反馈呢？一般是利用电路中各点对“地”的交流电位的瞬时极性来判别。

假设放大电路中的输入电压处于某一瞬时极性（正半周为正，用“十”表示，负半周为负，用“一”表示），沿放大电路通过反馈网络再回到输入回路。

放大电路中反馈类型的判断

ｍａｃｅｓｓｔｖｅｔｒｄｓａｄｌｆｎ．ｏａｏｈａｅａｂｔｅｕｎｅｒｔｎｎｇｏ
Ｋｙｗｏｄ：ｅａｉｅｂｃｍｐｉｉｉｕ；ｅｂｃｏｆｕａｉ；ｙｅｕｇｎｅｒｓＮｇｔｅｆｄａｋｖｅａｌｎｃｃｉＦｄａｋｃｎｉｒｔｎＴｐｄｍｅｔｆｇｒｔｅｙｇｏｊ
在电子ｆ路的课常教学巾，反馈放大Ｉ类的判断既是一ｔｌ乜路
根据反馈信号在放大电路输｝采样方输ｍ端电，即反馈信号和输电压成正比，则称为电斥反馈电反馈框图
个重点，又是一个难点 … ｆ反馈电路的形态多变，以识别，难凶此，据女削别负反馈电路的技巧和处删力法，掌『 ‘ 就得尤其
莺要
馈络与输ｆ回路负载串联ＩＪ
一一一
２反馈的分类与判断
关键词：负反馈放大电路；反馈组态；型判断类
中图分类号：Ｎ２Ｔ７１
文献标识码：Ａ
文章编号：０３００（１）２ｏ３一】１０ — １７２０１一０３３０
ＡｂｔａｔＦｅａｃｎｅｅｃｒｉｓｈｓｂｅｎｗｉｌｐｐｉｄｉｆｎｒｄｕｉｇｎｇａｉｅｆｅｓｒｃ：ｅｄｂｋｉｌｔｏｎｃａｅｄｅｙａｌｎｏｅｎｉｔｏｃｎｅｔｅｄｂａｋａｍｐｉｉｃｉｔｍｐｏｅｔｅｅｔｖｃｌｉｃｒｕｔｏｉｒｖｈｆｅｒ

按钮三：反馈类型的判别 (2)

3、电压/电流反馈的判别
短路反馈放大器的输出端或短路负载RL（uo=0）。若反馈信号随之消失，则说明反馈信号与电路的输出电压成正比，应为电压反馈；否则，为电流反馈。也可取走负载（io=0），若反馈信号随之消失，则说明反馈信号与电路的输出电流成正比，应为电流反馈；否短路输出端，uo=0，反馈网络与输出回路的连接点 c2交流电压随之为零，信号无法反馈，说明反馈信号与 uo成正比，即反馈为电压反馈。
“瞬时极性法”判别：设b1—㈩→c1—㈠→b2—㈠ →c2—㈩经Rf2、Cf2反馈，e1—㈩。显然，反馈信号xf=ue1 的引入将使基本放大器的“净”输入信号xia=ube1减弱，故为负反馈。综上分析，Rf2、Cf2引入电压串联交流负反馈。
判别电路中的反馈是正反馈还是负反馈，关键是看反馈信号在输入回路的作用，是使放大器的“净”输入量增强了还是减弱了。若 “净”输入量增强了，则为正反馈；否则，为负反馈。
瞬时极性：是指电路中的某点在某一瞬间的电位（即对“地 ”电压）变化趋势，用“+”、“-”表示。“+”代表上升；“”代表下降。若电位不变，则用“0”表示。
1.瞬时极性法判断反馈类型 2.反馈组态判断一 3.反馈组态判断二
例: 试判下图所示电路中的Rf1、Cf1网络和Rf2、Cf2网络的反馈类型。
反馈放大器的电路图
解：（1）Rf1、Cf1网络反馈类型的判别直/交流反馈的判别：画出电路的直流通路与交流通路后，易发现，信号的反向传送仅在交流通路中才能实现，故为交流反馈。串/并联反馈的判别：短路电路的输入端，使ui=0，则Rf1、Cf1网络与输入回路的连接点b1交流电压随之为零，这说明反馈信号与电路输入信号不可能以电压形式比较，故反馈为并联反馈。电压/电流反馈的判别：短路电路的输出端，uo=0，V2管集电极交流电压随之为零，但Rf1、Cf1网络与输出回路的连接点e2交流电压并不为零，信号仍可由反馈网络“回送”至输入回路，这说明反馈信号并不与uo成正比，即反馈应为电流反馈。

反馈电路类型的判别方法探讨

反馈电路类型的判别方法探讨1 引言在模拟电子电路中,反馈是指把输出回路的电量(电压或电流)馈送到输入回路的过程。

反馈有正负之分,交直流之分,还有四种不同的类型(即串联反馈、并联反馈、电压反馈、电流反馈)之分。

其中,反馈类型主要是针对交流而言的,不同的类型在电路中起的作用各不相同。

目前,常用的反馈类型判别方法较为复杂,对要求掌握这个知识点的初学者来说,往往有一定的难度,因此除了教材中介绍的“短路法”外,有学者提出了其他的判别方法。

在其他方法的基础上,经过笔者归纳、总结出一种实用的“端子接线法”判别方法,该方法具有全面,易理解和易掌握的特点。

2 反馈类型判别方法在判别模拟电子电子电路反馈类型的研究中,通常把电路等效成图1所示的方框图。

图中设模拟电子电路输入端为i1(该输入端与信号源正端相连)和i2,输出端为o1和o2,输入电压为ui,输出信号为uo;反馈电路输入端为f1、f2(通常接地),输出端为f3、f4(通常接地),反馈电路的输入电压为ufi,输出电压为ufo。

2.1串联反馈和并联反馈的判别方法由模拟电子电路的输入端(i1、i2)与反馈电路的输出端(f3)的连接方式,可以判断该电子电路的反馈类型是串联反馈还是并联反馈。

判断规则为:反馈电路的输出端“f3”与模拟电子电路的输入端“i1”相连,为并联反馈;反之,反馈电路的输出端“f3”与模拟电子电路的输入端“i2”相连,则为串联反馈。

该判别方法总结如表1所示。

模拟电子电路输入通常有三极管电路输入、差分电路输入和集成运放电路输入。

下面就三种情况分别予以介绍2.1.1三极管电路输入的判别方法三极管电路的输入脚的接法有两种,如图2(a)、(b)所示。

对于图2(a)所示的共射极、共集电极电路,显然其基极为框图中的输入端“i1”,反馈电路的输出端“f3”接入该端,则为并联反馈;发射极为框图中的输入端“i2”,反馈电路的输出端“f3”接入该端,则为串联反馈。

对于图2(b)所示的共基极电路,则输入端“i1”为发射极,反馈电路的输出端“f3”接入该端,则为并联反馈;基极为输入端“i2”。

电路中的负反馈

1、如何确定电路有中无反馈？
输出回路与输入回路是否有反馈通路。有反馈量，输出量对输入量有影响。
2、如何判断电路是正反馈还是负反馈？
用瞬时极性法：
（1）从输入回路断开反馈。
（2）假设输入信号为某一时刻的极性

（正或负）。
（3）推断电路有关各点此时的极性
（4）观察反馈量对输入量的影响，增为

负反馈：反馈量削弱了输入量，使输出量有所减少
（2）、按反馈量中包含的交、直流成分

交流反馈：反馈量中只含有交流成分。

直流反馈：反馈量中只含有直流成分。
（3）、负反馈的四种组态

*按输出端取样对象分
电压反馈：反馈量取自输出电压电流反馈：反馈量取自输出电流
串联反馈：反馈量与输入量以电压方式叠加

*对于输入回路，如净输入电压等于输入电压与反馈电压之差，为串联负反

馈；如净输入电流等于输入电流与反馈电流之差，则为并联负反馈。
**一般来讲，反馈信号取自电压输出端的为电压反馈，取自非电压输出端电

极的为电路反馈。
**一般的讲，反馈到共射电路发射极的为串联反馈，直接反馈到放大电路输

入端的为并联反馈。
方式叠加
*负反馈的四种组态：电压串联负反馈、电流串联负反馈
电压并联负反馈、电流串联负反馈。
反馈性质的判别方法
1、如何确定电路有中无反馈？

输出回路与输入回路是否有反馈通路。有反馈量，输出量对输入量有影响。
2、如何判断电路是正反馈还是负反馈？

用瞬时极性法：（1）从输入回路断开反馈。（2）假设输入信号为某一时
（2）、按反馈量中包含的交、直流成分

浅谈电路反馈的判断技巧

浅谈电路反馈的判断技巧----电子电工组盛丽君[摘要]反馈是电子线路中的重要内容。

反馈的类型判断包括交、直流反馈的判断，正、负反馈的判断，电压、电流反馈的判断，串联、并联反馈的判断。

迅速、准确判断反馈的类型，有利于我们正确分析电路的功能，有利于我们在电路设计中利用反馈来改善电路的性能。

[关键词]电子线路反馈判断反馈一词在日常生活中经常听到,而在电子线路中也得到了广泛的应用。

尤其是自从有了电子信号放大器，这个概念就被应用到电子线路上来了，并且成为电子放大线路设计中运用最普遍的技术之一。

所谓反馈，就是把电子系统的输出信号(电压或电流)的一部分或全部，返回到输入端，并与原来的输入信号(电压或电流)混合来共同控制该电子系统。

根据反馈极性的不同,反馈的类型可分为正反馈和负反馈;直流反馈和交流反馈;电压反馈和电流反馈;串联反馈和并联反馈。

由于反馈类型多容易相互混淆，因此对于这一章节的学习，学生经常出现判断错误,是电子线路教学的一个难点。

为了让学生掌握这一重要知识点，通过对电子技术的教学实践，我谈一下自己的看法。

一、让学生熟悉判断反馈的步骤。

第一步，判断有无反馈。

方法：看输出端与输入端是否通过一定的原器件连接起来或是否有公共端子，若连接起来或有公共端子即有反馈，否则就无反馈。

若有反馈则可进行第二步判断。

第二步，判断是交流反馈还是直流反馈。

方法：主要是看反馈网络中是否有电容。

若反馈网络中无电容元件，则交流、直流反馈都存在;若有电容元件，则要根据电容元件对交流、直流信号的影响来判断。

第三步，判断是负反馈还是正反馈。

方法：若使原输入信号增强的，则是正反馈；若使原输入信号减弱的，则是负反馈。

第四步，判断是电压反馈还是电流反馈。

方法：将输出端短路，如果反馈量仍存在，则说明反馈量不受输出电压的影响，为电流反馈；反之，输出端短路后反馈量不存在，则说明反馈量受输出电压的影响，则为电压反馈。

第五步，判断是串联反馈还是并联反馈。

反馈类型判断方法的探讨

• 74•反馈类型判断方法的探讨安徽师范大学物电学院许长安图1 一点叠加电路形式对于图1所示电路，由于采用的是一点叠加，所以可以看成是电流叠加，此时应该应用KCL方程来判断正负反馈的类型。

图2 晶体管一点叠加电路图2所示是一点叠加在晶体管基极的实际电路，用电流叠加的方式来处理，此时信号源看成是电流源，用瞬时极性法判断，设输入信号瞬时极性为正，经Q1反向后集电极瞬时极性为负，则反馈电流I f 的实际方向如图2所示。

立KCL方程有I id =I i -I f ，净输入电流X id 减小，可判断反馈为负反馈。

图3所示是一点叠加在运放同向端的实际电路，采用瞬时极性法判断，反馈电流I f 的实际方向如图3所示。

立KCL方程有I id =I i +I f ，净输入电流X id 增大，反馈为正反馈。

图3 运放一点叠加电路对于一点叠加电路，图2中的信号源不能为恒压源，因恒压源的R s 为零，反馈电流I f 将被其短路到地，从而失去反馈作用。

图3中由于R 1的隔离作用，信号源可以是恒压源。

1.2 两点叠加电路的正负反馈的判断对于晶体管电路，二点叠加只能作用在基极和发射极，如图4(a)所示，同理运放电路的二点叠加只能作用在同向端和反向端，如图4(b )所示，图4 二点叠加电路形式对于图4所示电路，由于采用的是二点叠加，所以可以看成是电压叠加，此时应该应用KVL方程来判断正负反馈的类型。

图5所示是二点叠加在晶体管基极和发射极的实际电路，用电压叠加的方式来处理，此时信号源看成是电压源，设输入信号U i 瞬时极性为正，经Q1后发射极瞬时极性也为正，即反馈电压U f 的瞬时极性为正。

立KVL方程有U id =U be =U i –U f ，净输入电压U id 减小，可判断反馈为负反馈。

图5 晶体管二点叠加电路图6所示是二点叠加在运放上的实际电路，设输入信号瞬时极性为正，经运放后U f 瞬时极性也为正。

应用KVL方程有U id =U +–• 75•U -=Ui–Uf，净输入电压Uid减小，反馈为负反馈。

电路中的反馈分类

电路中的反馈分类电路中的反馈分类1. 电压负反馈电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF与输出电压VO成正比。

电压负反馈的特点是：电压负反馈能够稳定放大器的输出信号电压。

由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压2. 电流负反馈电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF与输出电流IO成正比。

电流负反馈的特点是：电流负反馈能够稳定定放大器的输出信号电流。

由于电流负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。

3. 串联负反馈电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。

串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。

串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。

串联负反馈的特点是：串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。

由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。

4. 并联负反馈并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。

并联负反馈的特点是：并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。

由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。

5. 负反馈电路种类负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路：电压并联负反馈放大器电路；电压串联负反馈放大器电路；电流并联负反馈放大器电路；电流串联负反馈放大器电路；负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出端之间），称为放大环路负反馈电路。

放大电路中反馈类型的快速判断方法

反馈则是反馈信号和输出信号取自放大电路输方法效果显著。
出回路的不同电极（即异端）。电压反馈和电流反馈只看输出回路。对于三极管，反馈信号与输出信号同时取自输出回路中的同一电极上（即同端）时为
相对运算放大器而言并联反馈是将反馈信号和输入信号同时加在同相输入端或者反相
入回路与输出回路连接起来的网络，此网重常是由电阻和电容构成。同时要特别注意络不能有接地点和接电源的点（２）第二，是否有输入回路与输出回路
有的元件。
图２
在确定电路中确有反馈后，接下来就可用瞬时极性法来进行正、负反馈的判断。先假设输入信号处于某一瞬时的极性（在各中用符号 “ ＋”， “一 ”表示），之后分匡出电路其它相关各点瞬时信号变化情况，
加于输入回路中的不同的两个电极上，且瞬时
一
端点； “ 异号 ”是输入与反馈信号的瞬时极
极性相同（异端同号），所以是负反馈；对于反馈到三极管Ｔ．基极的反馈信号（反馈回路为Ｒ），它和输入信号加于输入回路中的同
参考文献
［１】孙建设主编．模拟电子技术［Ｍ］．北京：
化学工业出版社，２００２．
输入端（即同端）；串联反馈则是将反馈信号
和输入信号其中一个加在同相输入端，另外一个价在反相输入端（即异端）。例３：如图３，很显然反馈支路Ｒ构成的反馈是串联反馈（异端）。例４：如图４，其中反馈支路构成的反

浅谈放大电路中的反馈类型及判别方法

浅谈放大电路中的反馈类型及判别方法作者：王文彪来源：《新课程·教育学术》2011年第05期放大电路中引入负反馈可以改善放大电路的性能，减小非线形失真，展宽通频带，对输入输出电阻也有一定的影响，对熟练地判断放大电路中的反馈类型具有重要的意义。

一、反馈的概念所谓反馈就是从放大电路的输出端取出已被放大信号的部分或全部按一定的方式送回输入端的一种连接方式。

二、反馈的判别1．正负反馈、串并联反馈的判别单管基本放大电路有三种接法，其中共发射极电路与共集电极电路输入信号在基极，且各极瞬时极性对应关系为：假定基极为正，则共发射极电路输出在集电极，极性与输入信号相反为负；共集电极电路输出在发射极，极性与输入信号相同为正，如图一。

共基极电路输入信号在发射极，输出在集电极，输入输出极性相同，即发射极为正，则集电极也为正，如图二。

若输入信号和反馈信号送入三极管的同一极，则为并联反馈，这时输入信号和反馈信号在任一瞬时极性相同为正反馈，相反为负反馈；若输入信号和反馈信号送入三极管的不同极，则为串联反馈。

这时输入信号和反馈信号在任一瞬时极性不同为正反馈，相同为负反馈。

2.电压电流反馈的判别把放大电路的输出端交流短路，即输出电压为零时，如果反馈信号为零，则是电压反馈，如果反馈信号不为零，则是电流反馈；观察电路输出端特点也可判断。

对于共发射极电路，反馈信号若从集电极（电压输出端）取出则是电压反馈，若从发射极（非电压输出端）取出则是电流反馈。

而对于共集电极电路，反馈信号若从发射极（电压输出端）取出则是电压反馈。

3．反馈的四种基本形式（1）电压串联负反馈图三所示电路，RF是反馈元件，各瞬时极性标注如图所示，现反馈到输入端的极性为“+”，根据上述，反馈信号与输入信号在三极管T1的基极和发射极（即两点）合成且均为正，则为串联负反馈。

在输出端，反馈信号取自电压输出端，则为电压反馈，因此图三的反馈类型为电压串联负反馈。

（2）电压并联负反馈图四所示电路，RF为反馈元件，当输入信号的瞬时极性为“+”时，反馈信号在输入端瞬时极性为“一”，输入信号与反馈信号在输入端T1的基极合成，极性相反，则为并联负反馈。

模拟电路中反馈类型的判断方法

浅析模拟电路中反馈类型的判断方法摘要：本文详细论述了模拟电路中反馈类型的判断方法，并通过具体电路实例，讲解了此方法在具体电路分析中的应用，为初学者掌握反馈类型的判断方法探索出了一条便捷之路。

关键词：反馈；串并联反馈；电压/电流反馈；瞬时极性法《模拟电路》是电子电器应用与维修专业的一门专业基础课。

反馈的基本知识在这门课程中又占有举足轻重的地位。

因为反馈在电子技术中应用得相当广泛。

在各种电子设备中，我们经常采用反馈的方法来改善电路和性能，以达到预期的指标。

凡是在精度、稳定性等方面要求比较高的放大电路，大都包含着某种形式的反馈。

笔者在此篇论文中对反馈的基本理论及反馈类型的判断方法做了比较详细的分析和总结，以此来提高初学者的学习效率，增强他们的学习兴趣。

在具体判断反馈的类型时，可以从以下几个方面按顺序进行判断。

（一）本级反馈和级间反馈的判断本级反馈是指本级的输出信号送到本极输入端的反馈；级间反馈是把某一级的输出信号送到该级以前的某一级的输入端的反馈。

如果电路是单极放大器，那么根本不会存在级间反馈。

即使是多极放大器，也不是一定存在级间反馈，关键是判断是否存在级间反馈元件。

（二）电压反馈与电流反馈的判断判断电压反馈还是电流反馈采用的是交流短路法。

具体方法是令输出端交流短路，若输出电压为零时，反馈信号也为零，那么该反馈为电压反馈，否则为电流反馈。

在多年的教学实践中，我总结出了一种判断电压、电流反馈的简便方法：1.如果放大器的输出信号由三极管的集电极输出，那么当反馈信号由集电极端引回，那么该反馈为电压反馈，当反馈信号由发射极端引回时，该反馈为电流反馈。

2.如果放大器的输出信号由三极管的发射极输出，那么当反馈信号由集电极端引回，该反馈为电流反馈，当反馈信号由发射极端引回时，该反馈为电压反馈。

（三）串联反馈与并联反馈的判断如果反馈信号与输入信号在输入回路中相串联而起作用，就是串联反馈。

如果反馈信号与输入信号在输入回路中相并联而起作用，就是并联反馈。

反馈电路的判别分析

反馈电路的判别分析摘要：反馈在电子电路中的应用非常广泛，如何正确判断反馈类型，是分析电子电路性能的重要前提。

本文结合实例就反馈类型的判别做了较为深入的分析，总结了不同电路反馈类型简单有效的判别方法，有助于初学者更好更快的掌握反馈的知识。

关键词：反馈电路；反馈类型；判别对反馈电路部分知识的学习，是学生普遍反应的一个难点。

在理解基本概念的同时，抓住反馈电路的结构特点，观察反馈网络的输入端、输出端的连接关系，是正确判断放大电路中的反馈组态和反馈极性的比较直观、简单、快速的判别方法。

本文结合实例对分立元件电路和集成运放电路，单级和多级放大电路的反馈类型和极性的判别进行了分析。

1反馈的基本概念1.1 反馈的概念若将电路中输出信号（电压或电流）的一部分或全部通过某种电路引回（反馈）到放大电路的输入端或输入回路去影响输入电量（电压或电流），这种反向传递信号的过程就称为反馈。

用框图表示如下：其中Xi 称为输入信号，Xd称为净输入信号，X0为输出信号，Xf 表示反馈信号。

1.2反馈的分类1.2.1按反馈信号对净输入信号的影响分：正反馈和负反馈；1.2.2按反馈信号本身的交、直流性质分：直流反馈和交流反馈；1.2.3按反馈信号在放大电路输出端采样方式分：电压反馈和电流反馈；1.2.4按反馈信号与输入信号在放大电路输入回路中求和形式分：串联反馈和并联反馈。

２反馈类型的判别2.1有反馈、无反馈的判别分析反馈电路时，首先要根据在输入和输出回路间是否有相互联系的元件，并且影响放大电路的净输入，来判断电路中是否存在反馈。

如图1所示，虽然存在输出端与输入端之间的通路，但是因为Rf左端接地，不影响放大电路的净输入，所以就不存在反馈。

图2电路所示，存在输出端与输入端之间的通路，并且影响了放大电路的净输入，则存在反馈。

2.2直流反馈和交流反馈的判别通常利用电路的直流通路和交流通路，来判断电路中存在的反馈是直流反馈还是交流反馈。

如果在直流通路中存在反馈网络，则为直流反馈；若在交流通路中存在反馈网络，则为交流反馈。

判断反馈类型的方法

该图从同相输入端输入，ＯＬ电路反馈经Ｃ回反相输入端，用瞬时极性法标出反馈极性如图所示，反馈信号使净输入量Ｖ — Ｎ有减小的ｐＶ趋势，故为负反馈；反馈信号取自于输出电压ｖ，反馈为电压反馈；ｏ该由于反馈信号没有与输入信号直接相接，反馈为串联反馈；馈支故反路中不存在电容元件，所以交直流信号均反馈回输入端，因而该反馈为交直流反馈；综上所述该反馈为交直流电压串联负反馈。答案为Ａ．
该图为两级放大器，前级的输出为后级的输人，两级放大器均为共发射极放大电路，即基极输人，电极输出；集由图可知，反馈网络的输入端与集电极相接，可见反馈信号取自出极，输即取自出电压，输可判断为电压反馈。反馈网络的输出端与发射极相接，即反馈到输入端的反馈信号没有接到输入极上，可判断该反馈为串联反馈。用瞬时极性法标出反馈极性，图所示。如可见Ｖ与Ｖ叠加取二者之差，由于所标极性相ｉｆ同，使净输入量ｖｂ＝ｖｉｆｅ —ｖ有减小的趋势，故该反馈为负反馈。由于电容Ｃ３通交流，直流，以通过由隔所Ｃ３和Ｒｆ构成的反馈网络后，只有交流量反馈回输入端，以该反馈为交流反馈。所综上所述由Ｃ３和Ｒｆ引入的反馈类型为交流、电压、串联、负反馈。２以集成运放为核心的放大电路放大电路还可由集成运放担任，须知道的基础知识是若信号从同相输入端输入，则输出信号相位与输入信号相位相同，若信号从反相输入端输入，则输出信号相位与输入信号相位

反馈的基本概念判断方法及四种基本组态

——负反馈
１、
射极跟随器(电压串联负反馈)
ui = ube + uf
ube = ui - uf
RB
+EC
C1
C2
RE
RL
uo
ui
ube
uf
其中uf = uo
符合公式：
+UCC
RC
C2
C1
Rf
ui
uo
ib
if
ii
ii = ib + if
ib = ii - if
－
－
负反馈
并联
电压
２、
特性分析：
iD = iI – iF ——负反馈取自输出电压——电压反馈反馈信号与输入信号在输入端以电流的形式相减 ——并联反馈
１、负反馈的类型
2) 、根据反馈信号在输入端与输入信号比较形式的不同，可以分为串联反馈和并联反馈。
如果反馈信号取自输出电压，叫电压反馈。如果反馈信号取自输出电流，叫电流反馈。反馈量与输入量若以电压方式相叠加，称为串联反馈。若以电流方式相叠加，称为并联反馈。
根据反馈所采样的信号不同，可以分为电压反馈和电流反馈。
、判别是交流反馈还是直流反馈？
添加标题
、判别是否负反馈？
添加标题
、是负反馈！判断是何种类型的负反馈？
例1：
电流串联负反馈
电压串联负反馈
例2：
三、课堂小结
添加标题
反馈的概念；
添加标题
负反馈组态的判断。
添加标题
反馈的极性；
添加标题
反馈的判断方法；
４、
01
02
负反馈
03
并联
04
iD = iI – iF

电路中反馈类型的简易判别法

电路中反馈类型的简易判别法作者：施建花来源：《无线互联科技》2013年第07期摘要：反馈是电子电路中广泛采用的一项技术。

本文从电路中是否存在反馈、正负反馈的作用、反馈方式的判别三方面对反馈电路进行了全面分析，并归纳出判断反馈类型简易可行的方法，帮助学生突破难点，能较为快速地对反馈类型作出正确判断，为该知识在电子技术中的进一步应用打下坚实基础。

关键词：反馈类型；反馈作用；简易判别法反馈在电子电路中有着广泛应用，如负反馈放大电路可稳定静态工作点，提高放大倍数的稳定性、改善波形失真、改变输入输出电阻；在振荡电路中须引入正反馈，它能将选频电路选出的谐振信号反馈给放大电路，最终在放大电路输出端得到稳频稳幅的振荡信号；在运算放大器中，当运算放大器工作在线性区时，须引入负反馈，限制其电压放大倍数，其应用主要是反相比例运算电路，同相比例运算电路及差分放大器；当运算放大器工作在非线性区时，则运算放大器应处于开环状态或引入正反馈，其应用主要是电压比较器及滞回比较器。

在电子技术的课堂教学中，反馈类型的判断即是一个重点，又是一个难点。

由于反馈电路的构成形态多样，不易识别。

因此，掌握好判别反馈电路的方法，就显得尤其重要。

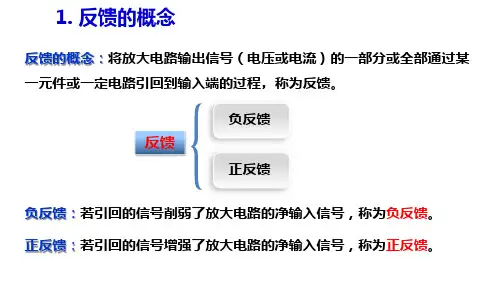

1 判别是否存在反馈反馈，意为反送，反馈电路的功能就是从电路的输出端取出一部分信号反送到电路的输入端。

这样，一个电路是否存在反馈，就要看该电路的输出、输入之间有没有反馈网络，有哪些元件组成了反馈网络。

如果在一个电路中不存在反馈网络，这个电路就无反馈，反之该电路就存在反馈。

图1输出端与输入端之间无反馈元件，故不存在反馈。

为开环状态下的电压比较器。

图2输出端与输入端之间有反馈电阻Rf，存在反馈。

为反相比例运算放大器。

2 反馈方式的判别法下述反馈方式的判别运用图3和图4为例逐一说明。

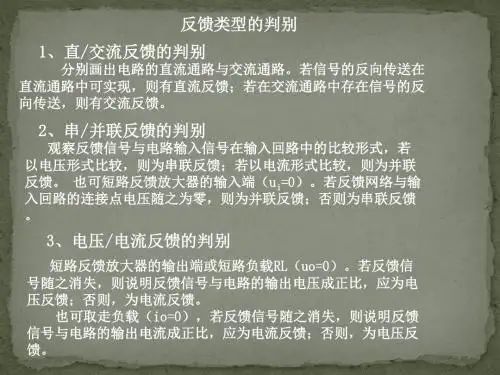

2.1 电压反馈和电流反馈的判别根据反馈信号在输出端的采样方式的不同，可分电压反馈和电流反馈。

电压反馈和电流反馈取决于反馈网络的输入信号是放大电路的输出电压还是输出电流。
