钢筋符号表示方法构件的代号
钢筋混凝土构件详图种类及表示方法
4.2 钢筋混凝土构件详图种类 及表示方法
1.4.2.1 钢筋混凝土构件详图种类
(1) 模板图 模板图也称外形图，它主要表明钢筋混
凝土构件的外形，预埋铁件、预留钢筋、预 留孔洞的位置，各部位尺寸和标高、构件以 及定位轴线的位置关系等。
及基础底面的标高 • 防潮层的位置和做法 • 施工说明等
2.2.5 基础详图的识读
• 现以图5中2—2基础详图为例，说明基础 详图的内容和图示要求。
• 图7为某柱基础详图。 • 基础平面图及详图的绘制与建筑平面图、
剖面图和详图基本相同。
图7 柱基础详图
3 结构平面图
3 结构平面图
结构平面图是表示建筑物室外地面以上 各层平面承重构件(如梁、板、柱、墙、门 窗过梁、圈梁等)布置的图样，一般包括楼 层结构平面图和屋顶结构平面图。
3.1 楼层结构平面图
3.1.1 楼层结构平面图的形成
• 楼层结构平面图是假想用一个水平的剖切 平面沿楼板面将房屋剖开后所作的楼层水 平投影。
• 它是用来表示每层的梁、板、柱、墙等承 重构件的平面布置，说明各构件在房屋中 的位置，以及它们之间的构造关系，是现 场安装或制作构件的施工依据。
3.1.2 楼层结构平面图的表示方法
位置可分为以下几种，如图1所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
(5) 保护层 钢筋外缘到构件表面的距离称为钢筋
的保护层。其作用是保护钢筋免受锈蚀， 提高钢筋与混凝土的粘结力。
(6) 钢筋的标注 钢筋的直径、根数及相邻钢筋中心距
在图样上一般采用引出线方式标注，其标 注形式有下面两种：

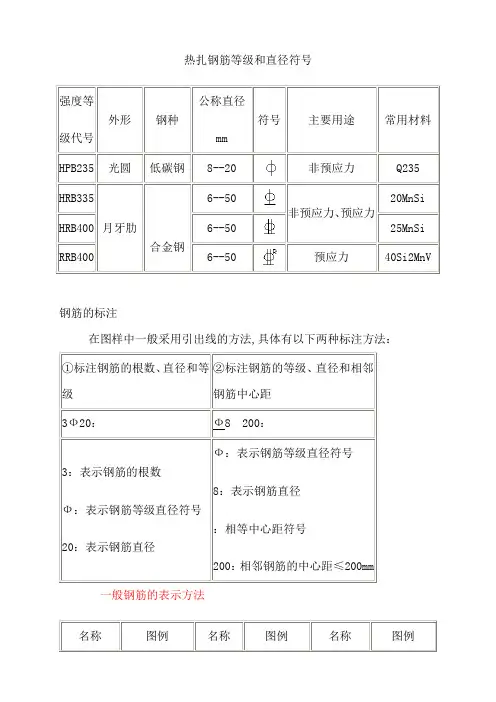

钢筋编号等级类型符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号Ф：表示钢筋等级直径符号8：表示钢筋直径20：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC 5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP 9挡雨板或口板檐板YB23托架TJ37阳台YT一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

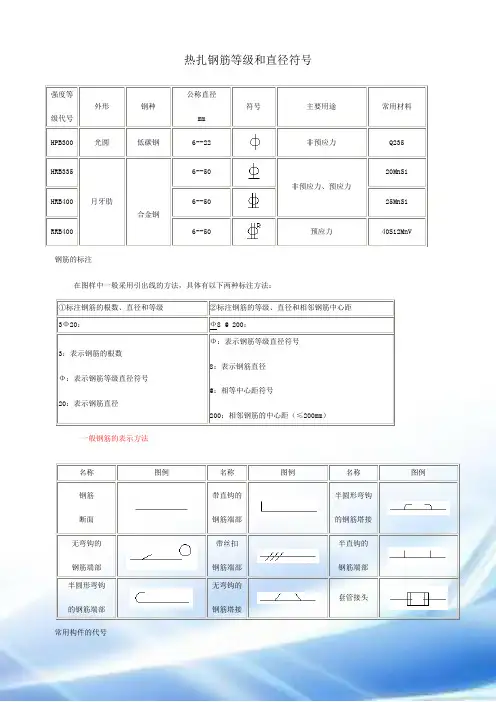

2014新规范钢筋符号大全及箍筋肢数表示
热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB300 光圆低碳钢6--22 非预应力Q235 HRB335月牙肋合金钢6--50非预应力、预应力20MnSi HRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC 5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP 9挡雨板或口板檐板YB23托架TJ37阳台YT 10吊车安全走道板DB24天窗架CJ38梁垫LD 11墙板QB25框架KJ39预埋件M 12天沟板TGB26钢架GJ40天窗端壁TD 13梁L27支架ZJ41钢筋网W 14屋面梁WL28柱Z42钢筋骨架G一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
新规范钢筋符号大全及箍筋肢数表示
精心整理热扎钢筋等级和直径符号常用构件的代号一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20⑵2Φ⑶6Φ⑷2Φ⑴G2φ⑵G4Φ⑶N2Φ⑷N4Φ⑴4Φ25⑵6Φ⑶6Φ25⑷2Φ下排筋5KL7（3N4Φ18（-0.100300×N4φ10KL7(3)300×700表示框架梁7，有三跨，断面宽300，高700。
Y500×250表示梁下加腋，宽500，高250。
N4Φ18表示梁腰中抗扭钢筋。
φ10@100/200(2)2Φ25表示箍筋和架立筋。
-0.100表示梁上皮标高。
钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。
②混凝土收缩，将钢筋紧紧握固而产生摩擦力。
③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。
④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。
正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中,同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
钢筋符号大全(建筑类别)
热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1 板 B 15 吊车梁DL 29 基础J2 屋面板WB 16 圈梁QL 30 设备基础SJ3 空心板KB 17 过梁GL 31 桩ZH4 槽形板CB 18 连系梁LL 32 柱间支撑ZC5 折板ZB 19 基础梁JL 33 垂直支撑CC6 密筋板MB 20 楼梯梁TL 34 水平支撑SC7 楼梯板TB 21 懔条LT 35 梯T8 盖板或沟盖板GB 22 屋架WJ 36 雨蓬YP挡雨板或口板YB 23 托架TJ 37 阳台YT 9檐板吊车安全走道10DB 24 天窗架CJ 38 梁垫LD 板11 墙板QB 25 框架KJ 39 预埋件M12 天沟板TGB 26 钢架GJ 40 天窗端壁TD13 梁L 27 支架ZJ 41 钢筋网W14 屋面梁WL 28 柱Z 42 钢筋骨架G一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
钢筋符号大全
热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法,具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径：相等中心距符号200：相邻钢筋的中心距≤200mm一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1 板 B 15 吊车梁DL 29 基础J2 屋面板WB 16 圈梁QL 30 设备基础SJ3 空心板KB 17 过梁GL 31 桩ZH4 槽形板CB 18 连系梁LL 32 柱间支撑ZC5 折板ZB 19 基础梁JL 33 垂直支撑CC6 密筋板MB 20 楼梯梁TL 34 水平支撑SC一、箍筋表示方法：⑴φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍;⑵φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍;⑶φ82002 表示箍筋为φ8,间距为200,双肢箍;⑷φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋5Φ25,通长布置;五、标注示例：KL73300×700 Y500×250φ10100/2002 2Φ25N4Φ184Φ256Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7,有三跨,断面宽300,高700;Y500×250 表示梁下加腋,宽500,高250;N4Φ18 表示梁腰中抗扭钢筋;φ10100/2002 2Φ25 表示箍筋和架立筋;表示梁上皮标高;钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力,也称胶结力;②混凝土收缩,将钢筋紧紧握固而产生摩擦力;③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力;④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力;为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有保护层图3.3.3;根据钢筋混凝土结构设计规范规定,梁、柱的保护层最小厚度为25mm,板和墙的保护层厚度为10～15mm;正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处上部受拉通长钢筋就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件如梁整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径;贯通筋既可以是受力钢筋,也可以是架力钢筋;支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋;一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋;当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋; 至于端支座负筋,中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋,通常设置在板的支座端支座,中间支座,位置在板的上皮,其作用是抵抗板的负弯矩,也可以叫板负筋现在板中差不多都有两层,下层筋都是通长的,应该叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋;主要作用是：由于梁的某部受到大的集中荷载作用,可能会使梁上引起斜裂缝,特别是力作用在受拉区内,为了使梁体不产生局部严重破坏,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,就必须配吊筋了,还要加配附加箍筋; “腹筋”作用：梁的抗扭它在设计上属构造配筋,即力学上不用设计计算具体力的大小,按国家设计规范的构造要求查得此数据;当梁高大到一定要求时,就得加设腰筋,按多少、加多大规格按构造要求规范查得;1、什么是负弯矩：在弯矩图上如果你学过结构力学你可以跳过这一部分,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩；打个比方,你用手拗一只筷子,向下拗的时候,是筷子下部先断；这是正弯矩,向上拗的时候,是是筷子上部先断,这是负弯矩；明白了正负弯的区别,你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上常常简称为“负筋”,一般来说,常碰到的负弯矩筋有两种,一种是楼板与梁交接的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应该是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米左右；另一种就是梁的支座处,因为梁支端两端受向下的弯矩,在梁支座处,存在负弯矩,这是一个关键部位,常按锚固要求放一定的负筋2、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固纹钢及圆钢筋的重量表螺纹钢ΦmΦmΦmΦmΦmΦmΦmΦmΦmΦmΦm Φm。
建筑用钢筋符号及构件代号
建筑用钢筋符号及构件代号．热扎钢筋等级和直径符号钢筋的标注一般钢筋的表示方法常用构件代号（部分）2.2.2 表柱编号序号柱类型代号xxKZ框架xxKZZ框支xxXZxxLZ梁上xx剪力墙上QZ仅截面与轴线的关系不同时分段截面尺寸和配筋均对应相同注编号时当柱的总高仍可将其编为同一柱号。
但应在图中注明截面与轴线的关系3.2.2-1墙柱类代序xxYBZ约束边缘构xx构造边缘构GBZxxAZ非边缘暗xxFBZ扶壁柱注：约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边翼墙、约束边缘转角墙四种（见图3.2.2-1）。
构件包括约束边缘暗柱、约束边缘端柱、约束边翼墙、约束边缘转角墙四种（见图3.2.2-2）。
3.2.2-2表号编梁墙序号代号墙梁类型xx 连梁LLxx （JC）连梁（对角暗撑配筋）LLxxJL连梁（交叉斜筋配筋xx连梁（集中对角斜配筋DLxxALxxBKL注：在具体工程中，当某些墙身需设置暗梁时，宜在剪力墙平法施工图中绘制暗梁或边梁的平面图并编号，以明确其具体位置4.2.2梁类代序跨数及是否带有悬(xxxx(xxA楼层框架KL(xxB)(xxxxWKL(xxA(xxB)屋面框架(xxxx(xxAKZL(xxB)框支梁(xx)非框架梁、L (xxA)或xx (xxB)xx 悬挑梁XL(xx)、(xxA)JZLxx井字梁或(xxB)注：(xxA)为一端有悬挑，(xxB)为两端有悬挑，悬挑不计入跨数。
【例】KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
．5.2.1 表编号板块序号柱类型代号xxLB楼面xx屋面WBxx悬挑XB为垂直于板面的厚度）；当悬挑板的端部改变截面厚度时，用板厚注写h=xxx；当设计已在图注中统一注明板厚时线分隔根部与端部的高度值，注写h=xxx/xx 此项可不注贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并向贯通向贯通筋打头代表下部，代表上部B&代表下部与上部打头打头，两向贯通筋配置相同时则X&6.2.1板带类代序跨数及有无悬(xx)、xx (xxA)柱上板带或ZSB (xxB)(xx)xx、KZB(xxA)或跨中板带(xxB)注：1.跨数按柱网轴线计算（两相邻柱轴线之间为一跨）。
建筑钢筋符号大全介绍
以及他们的用途。接下来，小编就来给大家介绍一下建 筑钢筋符号大全，让大家能够更好地了解不同符号代表 的意思。下次再使用钢筋的时候就能够心中有数了。热 扎钢筋等级和直径符号：这种钢筋符号的表示
过一个简单的代号和符号，就能够把复杂的内容一下子 表达清楚。所以说，钢筋的符号非常在日常生活中起着 重要的作用。同时除了钢筋之外，钢筋的构件也有属于 他们的自己的符号，也非常值得我们型家装建材有哪些？
版权所有 禁止转载 谢谢！
出国就医 ty93htvv
用得十分广泛。总结：小编在上文中为大家介绍了有关 钢筋符号符号的一些介绍。大家可以通过上文了解到， 日常生活中，在钢筋身上的各种符号并不是外星文，而 是一种能够帮助建筑工人更好地工作以及买家
更好地入货的一种形象的符号。同时，我们之所以要对 不同的钢筋进行编号，是因为赶紧的种类繁多，不同的 钢筋能够有不同的用途。但是很多时候，我们都没有时 间去解释这些繁多的花样，这时我们只需要通
非常显眼的好处，这样我们在施工过程中才能做得比较 完善。一般钢筋的表示方法：以上是一般的钢筋的表示 符号，那钢筋常用的构件代号又有哪些呢?接下来继续带 大家一起来了解一下。上图是部分常用的钢
筋构件代号，例如板用B表示，屋架用WJ表示。在日常的 施工中，我们都会通过一些代号来让大家了解，同时也 能够减轻工作的压力。可以说这种方法一举多得，这种 表示方法既简单又易记，在建筑工程中运
方法主要是根据钢筋的外形，性能和等级来分得，可以 看出，钢筋的性能分为很多种，等级也分很多种，不同 的钢筋有不同的性能，而不同的等级也在使用的时候要 多加留意。我们在购买钢筋的时候就要注意这
钢筋结构中构件符号代表格含义及识图常识
钢结构中GJ\GL\GZ\XG\SC\YC\ZC\LT\GZL\GXL\CG代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。
算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2。
算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3。
统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1。
我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
钢筋编号等级类型符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
(完整版)看钢筋图钢筋符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSiRRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
钢筋符号大全
钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
钢筋编号等级类型符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等公称直径外形钢种符号主要用途常用材料级代号mmHPB235光圆低碳钢8--20非预应力Q235HRB3356--5020MnSi非预应力、预应力HRB400月牙肋6--5025MnSi合金钢RRB4006--50预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：②标注钢筋的等级、直径和相邻钢筋中心①标注钢筋的根数、直径和等级距3Ф 20：Ф8 @ 200：Ф：表示钢筋等级直径符号3：表示钢筋的根数8：表示钢筋直径Ф：表示钢筋等级直径符号@：相等中心距符号20：表示钢筋直径200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋带直钩的半圆形弯钩断面钢筋端部的钢筋塔接无弯钩的带丝扣半直钩的钢筋端部钢筋端部钢筋端部半圆形弯钩无弯钩的套管接头的钢筋端部钢筋塔接常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP 9挡雨板或口板檐板YB23托架TJ37阳台YT 10吊车安全走道板DB24天窗架CJ38梁垫LD 11墙板QB25框架KJ39预埋件M 12天沟板TGB26钢架GJ40天窗端壁TD 13梁L27支架ZJ41钢筋网W 14屋面梁WL28柱Z42钢筋骨架G一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ 18。
⑶ 4Φ25，4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ 25。
一篇教你看懂钢筋符号和钢筋的表示方法
一篇教你看懂钢筋符号和钢筋的表示方法一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋工程常用符号、代号
钢筋工程常用符号、代号
钢筋工程常用的符号和代号如下：
1. φ：表示钢筋直径
2. F：表示受力（通常与钢筋直径一起使用，如F12代表直径为12mm的钢筋）
3. S：表示间距（通常与钢筋直径一起使用，如S200代表钢筋间距为200mm）
4. c：表示混凝土保护层厚度
5. L：表示钢筋长度
6. Lc：表示悬挑长度
7. H：表示柱高
8. Ld：表示支座间距
9. d：表示柱径
10. B：表示柱宽
11. a：表示钢筋到柱边缘的距离
12. b：表示距受力点的距离
13. e：表示距支点的距离
14. e1：表示离柱端最近钢筋的距离
15. e2：表示离柱端最远钢筋的距离
16. fy：表示钢筋的屈服强度
17. fck：表示混凝土的标准强度
18. fcu：表示混凝土的立方体抗压强度
19. As：表示钢筋的截面积
20. Ast：表示受拉区域的钢筋总面积
21. Asc：表示受压区域的钢筋总面积
22. q：表示载荷
23. M：表示弯矩
24. P：表示轴力
25. N：表示受拉力
26. T：表示剪力
27. ρ：表示配筋率
28. α：表示配箍间距与柱截面尺寸之比
这些符号和代号在钢筋工程设计、施工和标准中常常使用，用于表示相关的尺寸、位置、强度等信息。
钢筋编号等级类型符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
钢筋编号等级类型符号大全
如何看钢筋图纸热扎钢筋等级和直径符号钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
钢筋符号表示方法大全
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
