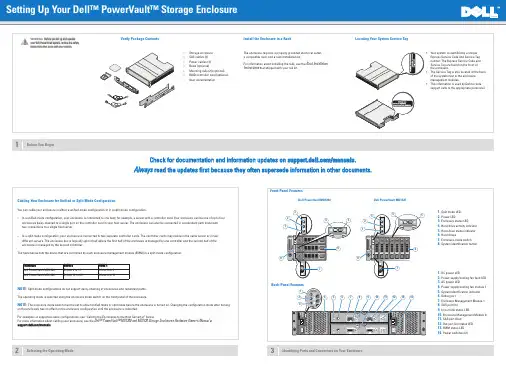

戴尔PowerVault存储设备说明书
WARNING: Before you set up and operate your Dell PowerVault system, review the safety instructions that came with your system.
5 Connecting and Securing the Power Cable(s)
Turn on components in the following order: 1. Storage enclosure(s) 2. Host server(s)
6 Turning on the Enclosure
The table below lists the drives that are controlled by each enclosure management module (EMM) in a split-mode configuration.
Enclosure Dell PowerVault MD1200 Dell PowerVault MD1220
• In a unified-mode configuration, your enclosure is connected to one host; for example, a server with a controller card. Your enclosure can be one of up to four enclosures daisy-chained to a single port on the controller card in your host server. The enclosure can also be connected in a redundant path mode with two connections to a single host server.
Dell EMC PowerVault ME4 Series 存储系统 部署指南说明书
Dell EMC PowerVault ME4 Series存储系统部署指南注意、小心和警告:“注意”表示帮助您更好地使用该产品的重要信息。
:“小心”表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。
:“警告”表示可能会导致财产损失、人身伤害甚至死亡。
© 2018 – 2021 Dell Inc. 或其子公司。
保留所有权利。
Dell、EMC 和其他商标是 Dell Inc. 或其附属机构的商标。
其他商标可能是其各自所有者的商标。
章 1: 开始之前 (6)打开机柜的包装 (6)安全守则 (7)安全处理 (7)安全操作 (8)电器安全 (8)机架系统安全预防措施 (8)安装核对表 (9)计划安装 (9)准备安装 (10)准备站点和主机服务器 (10)必需工具 (10)机架式安装要求 (10)磁盘驱动器模块 (11)2U 机箱中的驱动器托架模块 (11)驱动器状态指示灯 (12)空白驱动器托架模块 (12)5U 机柜中的 DDIC (12)使用 DDIC 填充盘位 (13)章 2: 将机柜安装到机架中 (15)机架式导轨套件 (15)安装 2U 机柜 (15)安装 2U 机柜前挡板 (16)安装 5U84 机柜 (16)连接可选的扩展机柜 (17)扩展机柜的电缆要求 (18)章 3: 连接管理网络 (20)章 4: 通过线缆将主机服务器连接到存储系统 (21)布线注意事项 (21)将机柜连接到主机 (21)CNC 技术 (21)光纤通道协议 (22)iSCSI 协议 (22)SAS 协议 (23)主机连接 (24)16 Gb 光纤通道主机连接 (24)10 GbE iSCSI 主机连接 (24)10Gbase-T 主机连接 (24)12 Gb HD mini-SAS 主机连接 (24)连接直连配置 (24)单控制器模块配置 (25)目录3章 5: 连接电源电缆并启动存储系统 (29)电源电缆连接 (29)章 6: 执行系统和存储设置 (31)记录存储系统信息 (31)使用指导式设置 (31)Web 浏览器要求和设置 (31)访问 PowerVault Manager (31)Update firmware（更新固件） (32)使用 PowerVault Manager Welcome 面板中的指导式设置 (32)章 7: 执行主机设置 (40)主机系统要求 (40)关于多路径配置 (40)Windows 主机 (40)配置具有 FC HBA 的 Windows 主机 (40)配置具有 iSCSI 网络适配器的 Windows 主机 (42)配置具有 SAS HBA 的 Windows 主机 (45)Linux 主机 (47)配置具有 FC HBA 的 Linux 主机 (47)配置具有 iSCSI 网络适配器的 Linux 主机 (48)适用于 Linux 的 SAS 主机服务器配置 (51)VMware ESXi 主机 (53)适用于 VMware ESXi 的光纤通道主机服务器配置 (53)适用于 VMware ESXi 的 iSCSI 主机服务器配置 (55)适用于 VMware ESXi 的 SAS 主机服务器配置 (57)Citrix XenServer 主机 (59)适用于 Citrix XenServer 的光纤通道主机服务器配置 (59)适用于 Citrix XenServer 的 iSCSI 主机服务器配置 (61)适用于 Citrix XenServer 的 SAS 主机服务器配置 (64)章 8: 故障排除和解决问题 (66)找到服务标签 (66)操作员 (Ops) 面板 LED (66)2U 机柜 Ops 面板 (66)5U 机柜 Ops 面板 (67)初始启动问题 (68)2U 机柜 LED (70)5U 机柜 LED (72)模块 LED (74)2U 机柜故障排除 (75)5U 机柜故障排除 (77)故障隔离方法 (77)执行基本步骤的可用选项 (78)执行基本步骤 (78)如果机柜未初始化 (79)更正机柜 ID (79)4目录处理硬件故障 (80)附录 A: 复制布线 (83)将两个存储系统连接到复制卷 (83)主机端口和复制 (83)复制布线示例 (84)用于复制的单控制器模块配置 (84)配置双控制器模块以用于复制 (84)隔离复制故障 (87)复制设置的诊断步骤 (88)附录 B: 用于 FC/iSCSI 端口的 SFP+ 收发器 (90)附录 C: 系统信息工作表 (92)附录 D: 使用 CLI 端口和串行线缆设置网络端口 IP 地址 (95)Mini-USB 设备连接 (97)Microsoft Windows 驱动程序 (98)Linux 驱动程序 (99)目录5开始之前本文档介绍 Dell EMC PowerVault ME4 Series 存储系统的初始硬件设置。
戴尔EqualLogic系列存储快速配置指南说明书
Array ConfigurationRapid EqualLogic Configuration Series Implementation GuideJanuary 2015Revisions© 2012 Dell Inc. All Rights Reserved. Dell, the Dell logo, and other Dell names and marks are trademarks of Dell Inc. in the US and worldwide.All trademarks and registered trademarks mentioned herein are the property of their respective owners.1Establish console accessTo perform this configuration you will need the following:∙A serial null-modem cable with DB9 connectors (provided with the EqualLogic array).∙A management station (server, desktop, or laptop) running Windows (XP, 7, 2003, 2008) in closeproximity to the EqualLogic array (i.e. the serial cable must connect from this system to the storagearray). You may also use a Windows host server for this if one is available.∙A terminal emulator such as HyperTerminal, Putty, or TeraTerm. HyperTerminal is only available inWindows XP and 2003. Putty and TeraTerm can be found for download through a quick internetsearch.∙A range of IP addresses for the storage array. Each new group requires a single IP address, whileeach new storage requires 2-4 IP addresses. Refer to the prerequisites table.∙The name you want to use for the array∙Name of the PS Series group (new or existing)Perform the following array initialization steps using the CLI:1.If not already powered up, turn on the storage array.2.Open your terminal emulator and configure it to use the serial port (usually COM1 but this mayvary depending on your system). Configure serial communications for 9600,N,8,1 and no flowcontrol.3.Connect the serial cable between the management system and the storage array. The cable mustbe connected to the active controller –the active controller will have a green LED labeled “ACT”.4.Shortly after the storage is powered on, a login prompt should appear. If it doesn’t, then hit enterin the terminal emulator.5.Login with username grpadmin and password grpadmin.6.The array will prompt with: Would you like to configure the array now? Type Y.If not prompted, type setup to access the configuration7.When prompted: Do you want to proceed type Y again.8.When prompted with Member Name [ ]: provide a name for the storage array (Hint: this name willappear in Group Manager, so use something meaningful).9.When prompted with Network interface [eth0]: press [Enter].10.When prompted with IP address for network interface [ ]: type the IP address for the first port onthe array (example, 10.10.0.101).11.When prompted with Netmask [255.255.255.0]: type the appropriate network mask, or press[Enter] to accept the default.12.When prompted with Default Gateway [10.10.0.1]: type the appropriate default gateway or press[Enter] to accept the default.13.Next, for Group name [ ]: provide the name of an existing PS Group (used for management of thestorage) that this new array will join, or if this is the first array in a new group, type the name of the new group you want to create.14.When prompted for the Group IP address [ ]: type the IP address of the new group on the SAN, orthe existing group that the array will join (for example, 10.10.0.100, this is not the out-of-band management IP address).15.If prompted with do you want to create a new group (yes|no)[yes]: Press [Enter].16.A summary will display ending with the question, do you want to use the group settings shownabove (yes|no)[yes]: Press [Enter] if the information is correct.17.Enter your password for managing group membership and press [Enter].18.Retype the password for confirmation.19.Enter your password for the default group administration (grpadmin) account and press [Enter].20.Retype the password for confirmation.2Configure the dedicated management port1.The following steps require static IP addresses for management of the array – these must be IPaddresses on a management network (LAN) - not on the SAN. One IP address is required forGroup Management and an additional IP address is required for each array in the group. (Refer tothe Prerequisites table used to collect these IP addresses).2.Activate controller management ports using the following instructions:a.>member select member-name(array1)>eth select X(array1 eth_X)>ipaddress mgmt-port-ip netmask mask(array1 eth_X)>upThis port is for group management only. Make sure it is connected to a dedicated managementnetwork.Do you want to enable the management interface? (y/n) [n]: Y(array1 eth_X)>exit(array1)>exitb.>grpparams( grpparams))>management-network ipaddress mgmt-group-ipThe default management gateway is not configured. You may not be able tomanage this group until you add the default management gateway.Dedicated management network is enabled. You must use the new managementIP address to manage the group.( grpparams))>def-mgmt-gateway ipaddress mymanagementgatewayipaddress( grpparams))>exit3Array configuration: Group Manager1.From the management system (or Windows host), open a web browser and connect to the groupIP address.2.The web browser must have Java Runtime Environment installed and must allow ActiveX controlsto proceed.3.Login as grpadmin and provide the password that was selected during the initial setup.3.1Set required RAID policyComplete the following steps for each member.1.Click on the member in Group Manager that has not been configured to select it.2.When prompted, select Yes to configure RAID for that member then click Next.3.Set the desired RAID policy and accept the default Immediately expand group capacity setting.Click Next to view the summary.4.Click Finish to begin a background initialization of the disks with the selected RAID setting.Continue with the array setup while the initialization completes in the background.3.2Upgrade array controller firmware1.Download the latest array firmware from https:///secure/login.aspx (loginrequired).2.To update array firmware on the member, go to the Maintenance tab and click Update firmware.3.When prompted for a password, supply the grpadmin password.4.Navigate to the downloaded *.tgz file and click Upgrade (or Update) in the Action column.5.Once the update is complete, click Restart in the Action column.6.Group Manager will be temporarily disconnected as the array completes the controller update andrestarts.7.After a few minutes, Group Manager re-connects automatically and reports the Member is up todate.Once the array has restarted, close the web browser to disconnect any Group Manager session and thenopen a new browser session and login again before proceeding.3.3Configure array controller ports1.Select the array.2.Open the Network tab for the member array.3.Double click eth1 and enter the appropriate IP address (documented in the Prerequisites sectionof the preparation document from the Rapid EqualLogic Configuration Portal) and subnet mask,then click the checkbox next to Enable this interface and click OK.4.Repeat for all remaining interfaces. Only select restrict to management access if this port isconnected to a separate management network (not the SAN).3.4Enable SNMP read-only access1.From Group Manager, select Group configuration and click on the SNMP tab.2.Click Add and provide an SNMP community name to be used for read-only access.3.Click OK.4.Click the icon that looks like a diskette to save the configuration.3.5Create volumes1.In the Equallogic PS Series Group Manager, click Volumes on the left toolbar.2.Click create volume.3.Enter volume name and description, and then click Next.4.Enter the Volume size, choose thin or non-thin provision, enter the Snapshot reserve size, andthen click Next.5.Select None (do not allow access), click Skip to end, and then click Finish.。
Dell SAS RAID 存储管理器 说明书
目录
5
6
目录
简介
Dell® SAS RAID 存储管理器配合使用合适的库和驱动程序，使您可在 Dell PERC 5/i 和 SAS 5/iR 控制器上配置、监测和维护存储配置。Dell SAS RAID 存储管理器图形用户界面 (GUI) 可使您轻松创建并管理存储配置。
注 : iR 代表内部 RAID （有关详细信息，请参阅词汇表）。
将磁盘驱动器添加到配置 （仅限 PERC 5/i 控制器）. . . . . . . . . . 24 将磁盘驱动器从配置中移除 （仅限 PERC 5/i 控制器） . . . . . . . . 24 更改配置的 RAID 级 （仅限 PERC 5/i 控制器） . . . . . . . . . . . . . 25 删除虚拟磁盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 将存储配置保存到磁盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 从控制器中清除存储配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 添加保存的存储配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
添加热备份磁盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 更改可调整的任务速率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 更改虚拟磁盘属性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 更改虚拟磁盘配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
DellCompellent存储用户手册
DellCompellent存储用户手册Dell Compellent用户手册Contents第一章存储管理基本操作 (6)系统信息 (6)IP地址 (6)拓扑 (7).. 7一、系统登录 (7)二、逻辑卷管理 (9)1、创建卷文件夹 (9)2、创建一个逻辑卷 (9)三、服务器管理 (12)1、创建服务器文件夹 (12)2、创建一个服务器 (12)3、绑定HBA卡或网卡(iSCSI方式) (13)四、逻辑卷映射服务器 (14)1、映射LUN (14)2、识别LUN (15)五、持续数据保护(数据即时回放，Data Instant Replay) (16)1、创建Replay Profiles (16)2、将Replay Profile应用至数据卷 (18)五、逻辑卷模板(Storage Profiles) (19)第二章主要功能介绍 (21)一、高级精简配置（Dynamic Capacity） (21)二、保护点恢复 (23)第三章MPIO软件 (25)对于Windows 2008 (25)对于Linux系统 (27)对于AIX操作系统 (28)对于VMW ARE (28)对于SUN主机 (29)第四章Compellent存储设备管理 (29)一、开关及步骤 (29)1.关机步骤 (29)2.开机步骤 (31)二、软件监控 (31)1.登入图形界面 (31)2.系统状态监控 (32)3.空间使用监控 (32)4.硬件状态监控 (33)5.存储后端连线图 (34)三、硬件监控 (34)1.系统状态指示灯 (34)2.控制器电源指示灯 (34)3.SAS磁盘箱状态指示灯 (34)4.SAS磁盘箱电源状态指示灯 (35)5.SAS盘箱IO模块状态指示灯 (35)第五章测试 (37)一、存储IO测试 (37)1.测试对象 (37)2.测试方法 (37)3.测试结果 (37)二、存储冗余测试 (37)1.测试方法 (37)2.测试结果 (38)三、以太网冗余测试 (38)1.测试方法 (38)2.测试结果 (38)第六章技术支持 (39)第一章存储管理基本操作 (6)系统信息 (6)IP地址 (6)拓扑 (7).. 7一、系统登录 (7)二、逻辑卷管理 (9)1、创建卷文件夹 (9)2、创建一个逻辑卷 (9)三、服务器管理 (12)1、创建服务器文件夹 (12)2、创建一个服务器 (12)3、绑定HBA卡或网卡(iSCSI方式) (13)四、逻辑卷映射服务器 (14)1、映射LUN (14)2、识别LUN (15)五、持续数据保护(数据即时回放，Data Instant Replay) (16)1、创建Replay Profiles (16)2、将Replay Profile应用至数据卷 (18)五、逻辑卷模板(Storage Profiles) (19)第二章主要功能介绍 (21)一、高级精简配置（Dynamic Capacity） (21)二、保护点恢复 (23)第三章MPIO软件 (25)对于Windows 2008 (25)对于Linux系统 (27)对于AIX操作系统 (28)对于VMW ARE (28)对于SUN主机 (29)第四章Compellent存储设备管理 (29)一、开关及步骤 (29)1.关机步骤 (29)2.开机步骤 (31)二、软件监控 (31)1.登入图形界面 (31)2.系统状态监控 (32)3.空间使用监控 (32)4.硬件状态监控 (33)5.存储后端连线图 (34)三、硬件监控 (34)1.系统状态指示灯 (34)2.控制器电源指示灯 (34)3.SAS磁盘箱状态指示灯 (34)4.SAS磁盘箱电源状态指示灯 (35)5.SAS盘箱IO模块状态指示灯 (35)第五章测试 (37)一、存储IO测试 (37)1.测试对象 (37)2.测试方法 (37)3.测试结果 (37)二、存储冗余测试 (37)1.测试方法 (37)2.测试结果 (38)三、以太网冗余测试 (38)1.测试方法 (38)2.测试结果 (38)第六章技术支持 (39)第一章存储管理基本操作系统信息IP地址Compellent磁盘阵列软件管理共有3个IP地址，分别是控制器A、控制器B和管理IP，在大多数日常工作中，使用最多的应是浮动管理IP地址192.168.0.100，登录帐号Admin/password；拓扑一、系统登录打开IE浏览器，输入管理IP地址，然后输入用户名及口令（默认：Admin/password）用户名认证通过后将进入图形管理界面的主界面。
Dell_Storage_SC4020产品资料
过去，高级存储优化技术仅在超大规模的业务环境中使用，它是大型企业和大数据业务赖以成功的秘诀。
那些全球最大的公司可以实现丰硕的业务成果，同时还享受着最低的每GB存储总拥有成本。
对于资源紧张的小型企业来说，能节约成本的自动分层和数据迁移功能正是他们亟需的，但价格昂贵，难以企及。
现在，从紧凑、实惠而又功能丰富的可扩展戴尔存储解决方案着手，您的组织即可获取这些功能强大的技术。
隆重推介备受赞誉的Storage Center系列最新成员SC4000系列阵列以戴尔的旗舰平台SC8000为基础。
能够支持多协议的SC4020机型及其可选的扩展盘柜可以添加硬盘(HDD)或固态硬盘(SSD)的任意组合，从而以较小的规模提供类似的性能优势。
虚拟化的多层、多RAID级别存储策略可充分利用您磁盘的特性，快速、自动地投入应用，从而让您以最少的规划或投入，实现特定于应用程序的价格和性能要求目标。
将双冗余控制器、24个内置硬盘插槽、8个8 Gb光纤通道或4个10 Gb iSCSI网络端口1以及另外4个用于管理和复制的10 Gb端口全部集成到节省空间的2U机箱中，使极具灵活性的SC4020成为了真正意义上的一体化解决方案。
如果要扩展到超过24块硬盘，则可添加Dell Storage SC200或SC220盘柜，以获得总计超过400 TB的原始容量。
自动优化您的数据中心，从而最大限度提升性能并节约成本与较大的SC8000类似，SC4000系列产品采用业界独有的Fluid Data技术（含数据调度技术）；该技术在后台运行，可在所有硬盘上配置和优化数据放置。
传入的写入数据和其他常用数据被转到具有最高速RAID级别的最高性能层，从而为用户带来卓越的性能体验。
随着数据逐渐陈旧，系统会自动进行识别，并将其迁移到成本较低的存储设备，直到这些数据重新转入活跃状态。
数据将在有需要的时候准确出现在有需要的地方，从而实现高IOPS，并节约成本。
减少配置和管理阵列的时间戴尔的完全虚拟化Storage Center平台可带来前所未有的效率和自动化水平。
Dell PowerVault MD存储阵列管理包套件版本5.0用户指南说明书
用于 Microsoft System Center Operations Manager 和 Microsoft System Center Essentials 的 Dell PowerVault MD Storage Array Management Pack Suite 版本 5.0用户指南注、小心和警告:“注”表示可以帮助您更好地使用计算机的重要信息。
:“小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
:“警告”表示可能会造成财产损失、人身伤害甚至死亡。
© 2013 Dell Inc. 保留所有权利。
本文中使用的商标： Dell™、Dell 徽标、Dell Boomi™、Dell Precision™、 OptiPlex™、Latitude™、PowerEdge™、PowerVault™、PowerConnect™、OpenManage™、EqualLogic™、Compellent™、KACE™、FlexAddress™、Force10™、Venue™和 Vostro™是 Dell Inc. 的商标。
Intel®、Pentium®、Xeon®、Core®和 Celeron®是 Intel Corporation 在美国和其他国家或地区的注册商标。
AMD®和 AMDOpteron™、AMD Phenom™以及 AMD Sempron™是 Advanced Micro Devices, Inc.的注册商标或商标。
Microsoft®、Windows®、Windows Server®、Internet Explorer®、MS-DOS®、Windows Vista®和 Active Directory®是 Microsoft Corporation 在美国和/或其他国家或地区的商标或注册商标。
戴尔存储与Microsoft Storage Spaces配置和解决方案ID说明书
Dell Storage with Microsoft Storage Spaces Configurations and Solution IDsUse these configurations and solution IDs when you purchase your Dell Storage with Microsoft Storage Spaces (DSMS) solution.Dell EngineeringMay 2016RevisionsTHIS WHITE PAPER IS FOR INFORMATIONAL PURPOSES ONLY, AND MAY CONTAIN TYPOGRAPHICAL ERRORS AND TECHNICAL INACCURACIES. THE CONTENT IS PROVIDED AS IS, WITHOUT EXPRESS OR IMPLIED WARRANTIES OF ANY KIND.Copyright © 2016 Dell Inc. All rights reserved. Dell and the Dell logo are trademarks of Dell Inc. in the United States and/or other jurisdictions. All other marks and names mentioned herein may be trademarks of their respective companies.Table of contentsRevisions (2)Introduction (4)1Converged configurations and solution IDs (5)2Scale-Out File Server configurations and solution IDs (8)IntroductionThis document is intended to support Dell Storage with Microsoft Storage Spaces (DSMS) configurations,which have unique solution SKUs called solution IDs. These DSMS solution IDs are required when orderinga DSMS configuration, which is the only way to get access to the benefits such as performance and sizing,optimized server and storage components, single-payload updates, and solution-level technical support.If you are in a geographical area outside of the US, the solution IDs are not available at this time; however,you may reference the configuration name instead. Use this document for the most complete list ofsolution IDs.This document is divided into two sections:∙Converged configurations and solution IDs∙Scale-Out Filer Server Solution IDsFigure 1The correct solution ID or configuration connects you to all the solution has to offer, including Dell Services and Support.1Converged configurations and solution IDsUse the following information to order the proper systems for your converged DSMS solution. If you areUS, use the solution ID, if you are in another geographical area, use the configuration.reference when you purchase the DSMS solution.2Scale-Out File Server configurations and solution IDs Use the following information to order the proper systems for your SOFS DSMS solution. If you are US, use the Solution ID, if you are in another geographical area, use the configuration.。
戴尔存储与 Microsoft 存储空间说明书
Scale your solution to meet yourstorage needsDell Storage with Microsoft® Storage Spaces (DSMS) extends the value proposition of Microsoft’s SDSin numerous ways. In particular, Dell’s end-to-end engagement throughout the lifecycle of the entire solution provides tangible benefits to the customer. Dell stays engaged starting from pre-sales assistance on capacity and performance sizing, as well as solution optimization for specific workload, and all the way through the factory fulfillment and deployment of the solution. A full range of solution support offerings ranging from 3-year NBD (next business day) to Mission Critical 4-hour support worldwide ensure your option to select support levels based on your business requirements.DSMS lets you configure and tune your solution for levels of performance, capacity and availability as needed. Dell provides sizing guidance, a clear best practices guide and a detailed deployment guide. While maintaining maximum flexibility, you can rest assured that only validated and tested building blocks are used.Easy to size and manageDSMS is based on a disk pooling model. A storage pool can be composed of a mixture of solid-state drives (SSD — fast tier) and inexpensive, bulk hard-disk drives (HDD — standard tier). Frequently accessed data (hot) in a tiered storage space gets moved to the SSD in the fast tier, while infrequently accessed data (cold) is moved to the high-capacity hard disks in the standard tier. This enables you to balance capacity and performance.You can enable powerful caching features in Storage Spaces with Dell SSD products to support I/O intensive workloads like virtual desktop infrastructure (VDI). Storage Spaces uses SSDs — which excel at random access — in the storage pool to create a durable write-back cache that buffers small random writes to SSDs before later writing them to HDDs. This reduces the latency of the random writes and significantly reduces any impact on data transfer performance.Dell servers and storage help optimize the benefits of Storage SpacesWith Storage Spaces running on the highest performing, most innovative Dell™ PowerEdge™ servers and Dell Storage enclosure solutions ever, hosters and cloud providers can enable cost-effective, highly available and highly scalable workloads. Fully engineered for virtualization with large memory support and enhanced I/O throughput, PowerEdge servers enable organizations to maximize the comprehensive virtualization platform offered in Microsoft Windows Server® 2012 R2. The Dell Storage MD Series storage enclosures with its wide range of array form factors, connectivity options and storage enclosures offers unparalleled flexibility to extend performance or capacity as needs change. And with best-in-class integration between Dell network management technologies, systems management solutions, and Microsoft System Center 2012 R2, our mutual customers can be more efficient and agile.Dell Storage with Microsoft Storage Spaces Dell is delivering a new way to deploy validated software-defined storage (SDS) using standard server, storage and networking components.Highly scalableworkloadsincluding PrivateCloud, VDI, SQLand Hyper-V®Validated configurations for simple deploymentDSMS uses Dell Storage MD1400, Dell Storage MD1420, and PowerVault MD3060e storage enclosures for the storage component. The scale-out file server (SOFS) design accommodates 2 to 4 storage enclosures in a cluster for a total of up to 240 hard drives (using the MD3060e). The storage enclosures are connected with 12Gb (MD14x0) or 6Gb (MD3060e) shared SAS (serial-attached SCSI). The storage nodes that run the Microsoft Windows Server operating system with Storage Spaces, Cluster Shared Volumes (CSV), and the SMB3 protocol stack use either the PowerEdge R630 server or PowerEdge R730 server. The solution supports 2 to 4 storage nodes per cluster. DSMS offers remote direct-memory access (RDMA) for workloads that require high-throughput and low-latency networking. RDMA over Converged Ethernet (RoCE) and iWARP are the supported implementations. Dell has also validated several Dell network switches, but third-party networking is supported as well. Since the Dell Storage with Microsoft Storage Spaces solution is a SOFS architecture, it supports a wide range of compute solutions, including PowerEdge servers, FX architecture and blades. DSMS is available in all-flash configurations, converged and SOFS using the MD1420.The following specifications apply to all SOFS DSMS configurations which include 2x1, 2x2, 2x3, 2x4, 3x3, 3x4, 4x3, and 4x4:*Using Dell Storage with Microsoft Storage Spaces specific SKUsThe following specifications apply to all Converged DSMS configurations which include 2x1, 2x2, 2x3, 2x4, 3x3, 3x4, 4x3, 4x4:*Using Dell Storage with Microsoft Storage Spaces specific SKUsEnd-to-end technology solutionsReduce IT complexity, lower costs and eliminate inefficiencies by making IT and business solutions work harder for you. Youcan count on Dell for end-to-end solutions to maximize your performance and uptime. A proven leader in Servers, Storage and Networking, Dell Enterprise Solutions and Services deliver innovation at any scale. And if you’re looking to preserve cash or increase operational efficiency, Dell Financial Services™ has a wide range of options to make technology acquisition easy and affordable. Contact your Dell Sales Representative for more information.Learn More at /Microsoft.©2016 Dell Inc. All rights reserved. Dell and DELL logo are trademarks of Dell Inc. Other trademarks and trade names may be used in this document to refer to either theentities claiming the marks and names or their products. Dell disclaims proprietary interest in the marks and names of others. This document is for informational purposesonly. Dell reserves the right to make changes without further notice to any products herein. The content provided is as is and without express or implied warranties of anykind. Leasing and financing provided and serviced by Dell Financial Services L.L.C. or its affiliate or designee (“DFS”) for qualified customers. Offers may not be available ormay vary in certain countries. Where available, offers may be changed without notice and are subject to product availability, credit approval, execution of documentationprovided by and acceptable to DFS, and may be subject to minimum transaction size. Offers not available for personal, family or household use.SS_DSMS_032416。
Dell_Storage_SC4020产品资料
过去，高级存储优化技术仅在超大规模的业务环境中使用，它是大型企业和大数据业务赖以成功的秘诀。
那些全球最大的公司可以实现丰硕的业务成果，同时还享受着最低的每GB存储总拥有成本。
对于资源紧张的小型企业来说，能节约成本的自动分层和数据迁移功能正是他们亟需的，但价格昂贵，难以企及。
现在，从紧凑、实惠而又功能丰富的可扩展戴尔存储解决方案着手，您的组织即可获取这些功能强大的技术。
隆重推介备受赞誉的Storage Center系列最新成员SC4000系列阵列以戴尔的旗舰平台SC8000为基础。
能够支持多协议的SC4020机型及其可选的扩展盘柜可以添加硬盘(HDD)或固态硬盘(SSD)的任意组合，从而以较小的规模提供类似的性能优势。
虚拟化的多层、多RAID级别存储策略可充分利用您磁盘的特性，快速、自动地投入应用，从而让您以最少的规划或投入，实现特定于应用程序的价格和性能要求目标。
将双冗余控制器、24个内置硬盘插槽、8个8 Gb光纤通道或4个10 Gb iSCSI网络端口1以及另外4个用于管理和复制的10 Gb端口全部集成到节省空间的2U机箱中，使极具灵活性的SC4020成为了真正意义上的一体化解决方案。
如果要扩展到超过24块硬盘，则可添加Dell Storage SC200或SC220盘柜，以获得总计超过400 TB的原始容量。
自动优化您的数据中心，从而最大限度提升性能并节约成本与较大的SC8000类似，SC4000系列产品采用业界独有的Fluid Data技术（含数据调度技术）；该技术在后台运行，可在所有硬盘上配置和优化数据放置。
传入的写入数据和其他常用数据被转到具有最高速RAID级别的最高性能层，从而为用户带来卓越的性能体验。
随着数据逐渐陈旧，系统会自动进行识别，并将其迁移到成本较低的存储设备，直到这些数据重新转入活跃状态。
数据将在有需要的时候准确出现在有需要的地方，从而实现高IOPS，并节约成本。
减少配置和管理阵列的时间戴尔的完全虚拟化Storage Center平台可带来前所未有的效率和自动化水平。
戴尔 Storage SC9000阵列 企业存储 产品说明书
旗舰产品Dell SC9000阵列集先进硬件与高级软件于一身， 可提供诸多企业级功能：• 双控制器，各采用两个3.2 GHz 8核Intel 处理器• 12 Gb SAS 扩展带宽• 每个控制器配备6个专用I/O 插槽（每个阵列12个）• IOP 提高40 %1，吞吐量提高110 %2• 每个阵列的存储容量可增长至3 PB以上• 通过联合多个SC 阵列进行横向扩展，在阵列之间实现透明数据移动• 自动分层功能将数据置于最适合的机械硬盘或固态硬盘存储层• 极具吸引力的投资保护和总拥有成本经济效益 解决方案简介Dell Storage SC9000：满足当前数据中心需求的企业存储 在这个每天面对海量数据、由数据驱动的世界中，存储数据和提供数据的系统已经从幕后转到了台前。
能够满足当前企业级需求的存储系统绝不仅仅只是能够以合理的价格提供大量的功能和出色的性能。
准确地说，它们必须提供极具吸引力的性能和经济效益，同时也要提供领先的创新能力、良好的适应能力和可靠的防护能力。
无论组织构建专用云还是混合云，大数据分析中心还是安全的OLTP 平台，他们都必须优化、加快和保护组织运营不可或缺的数据。
戴尔利用其Storage Center (SC)阵列，重新设计了企业级存储来提供统一平台，从而实现了极致的性能、适应能力和设备驱动的效率。
Dell Storage SC 系列采用一流的Intel Xeon 处理器，可加快应用程序的运行速度，即使输入应用程序的数据不断老化、变动和呈指数级增长，也丝毫不受影响。
如今，戴尔在其SC 产品组合中增添了Dell Storage SC9000，将“企业存储”这一概念上升到了新的高度。
为此，戴尔融合了先进的组件和复杂的软件驱动功能，使得SC9000阵列能够轻松支持大规模系统、任务关键型工作负载及分布广泛的企业环境。
SC9000硬件改进打造企业级性能 SC9000以Dell SC8000阵列的行业领先功能为基础，融合了更强大的控制器Intel 处理器、更出色的扩展带宽和其他硬件创新。
DELL存储产品配置文档
LOGO
Page 13
配置热备盘
热备盘：当物理磁盘出现故障时，虚拟磁盘会使用可用的热备用自动 重建。选择物理磁盘选项卡的热备用保护
LOGO
Page 14
主机组到虚拟磁盘映射
创建虚拟磁盘后，必须将其映射至连接至阵列的主机。 配置主机到 虚拟磁盘映射的原则： •存储阵列中的每个虚拟磁盘仅可映射到一个主机或主机组。 •存储阵列中的控制器之间可共享主机到虚拟磁盘的映射。 •主机组或主机必须使用唯一的 LUN 访问虚拟磁盘。
LOGO
Page 15
管理主机组
主机组是由两个或多个主机组成的逻辑实体，这些主机可以共享对存 储阵列 上特定虚拟磁盘的访问。您可以使用 MDSM 创建主机组。 主 机组中的所有主机均必须具有相同的主机类型 （操作系统）。此外 ，主机 组中的所有主机必须具有特定软件 （例如群集软件）才可以 管理虚拟磁盘 共享和访问。 如果主机是群集的一部分，则群集中每 个主机均必须连接至存储阵列，且群 集中的每个主机均必须添加至 主机组。
LOGO
Page 8
管理存储阵列
对查找到的存储阵列点击右键，选择管理存储阵列
LOGO
Page 9
LOGO
Page 10
创建磁盘组
选择逻辑选项卡，右键点击未配置的总容量，选择创建磁盘组
LOGO
Page 11
输入磁盘组的名称
LOGO
Page 12
创建虚拟磁盘
在创建的磁盘组中点击右键创建虚拟磁盘
LOGO
Page 2
物理连接示意图
LOGO
Page 3
MD存储管理
安装PowerVault MD 存储软件
LOGO
Page 4
Dell PowerVault MD 存储阵列管理包套件版本 4.0 用户指南说明书
Dell™ PowerVault™ MD Storage Arrays ManagementPack Suite Version 4.0 For Microsoft® System Center Operations Manager 2007 and System Center Essentials 2007用户指南注和小心注：“注”表示可以帮助您更好地使用计算机的重要信息。
小心：“注意”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。
____________________本说明文件中的信息如有更改，恕不另行通知。
©2010Dell Inc.版权所有，翻印必究。
未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。
本文中使用的商标：Dell、DELL徽标、OpenManage 和PowerVault是 Dell Inc. 的商标；Microsoft、Windows、Windows Server 和 Windows Vista 是 Microsoft Corporation 在美国和/或其它国家的商标或注册商标。
本说明文件中述及的其它商标和产品名称是指拥有相应商标和产品名称的公司或其制造的产品。
Dell Inc. 对其它公司的商标和产品名称不拥有任何所有权。
Dell 对外部网站及其内容的可用性不负任何责任。
2010年1月目录1简介 (7)访问管理包和说明文件 (8)Dell MD Storage Arrays Management Pack Suite包含哪些新功能？ (9)了解 Dell MD Storage Arrays Management Pack Suite.10Dell 硬件组定义 . . . . . . . . . . . . . 10PowerVault MD 3000/3000i 存储阵列 . . . . . 10支持的Dell MD存储阵列 (12)支持的操作系统 (12)有关管理站 (12)有关受管节点 (12)PowerVault MD3000/MD3000i存储阵列支持的固件版本 (12)您可能需要的其它说明文件 (13)获得技术帮助 (13)2使用入门 (15)Management Station 要求 (15)一般要求 . . . . . . . . . . . . . . . . 15Dell Discovery 公用程序 . . . . . . . . . . 15Managed System 要求 (16)以普通用户权限配置 Management ServerAction 帐户 (16)目录3将MD Storage Array Management Pack导入 SCOM (16)预先导入 MD Storage Array Management Pack任务. . . . . . . . . . . . . . . . . . .16导入 Management Pack . . . . . . . . . . . . . . . . . . . . . . . . 17Microsoft SCOM 性能和可扩展性指导 (18)从之前版本的管理包升级 (18)删除 Management Pack (19)安全注意事项 (19)Dell Discovery 公用程序安全注意事项 (19)3Dell™ MD Storage Arrays ManagementPack Suite 操作 (21)概览 (21)Web 控制台 (21)查找 (22)监测 (23)警报视图. . . . . . . . . . . . . . . . .23图表视图. . . . . . . . . . . . . . . . .23状态视图. . . . . . . . . . . . . . . . .27自定义 MD Storage Array Management Pack (28)设备监测器. . . . . . . . . . . . . . . .28对象查找. . . . . . . . . . . . . . . . .29规则. . . . . . . . . . . . . . . . . . .30目录4A附录 (31)Microsoft System Center Operations Manager(SCOM) 2007 SP1/System Center Essentials (SCE) 2007SP1 中的已知问题 (31)SCOM 的 Microsoft 修复程序 (32)目录5目录6简介71简介本文档适用于使用 Dell™ MD Storage Arrays Management Pack Suite Version 4.0 来管理和监测以菊花链形式与 MD3000/MD3000i 存储阵列连接的 DellPowerVault™ MD3000、MD3000i 和 PowerVault MD1000 存储阵列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LOGO
Page 2
物理连接示意图
LOGO
Page 3
Hale Waihona Puke MD存储管理 安装PowerVault MD 存储软件
LOGO
Page 4
添加存储阵列
存储带外管理默认管理IP 主控制器1：192.168.129.101 备控制器2：192.168.129.102
LOGO
Page 5
手动添加
LOGO
物理连接方式
存储阵列布线 将主机服务器连接至DAS存储阵列 SAS In（输入）端口连接器时， 可使用服务器的主机总线适配器 (HBA) 的任一 Out（输出）端口连接 器。 可通过以下配置将存储阵列布线到主机服务器： • 单路径数据配置—单路径配置最多可连接八台主机。 • 双路径数据配置—双路径配置最多可连接四台主机。
LOGO
Page 8
管理存储阵列
对查找到的存储阵列点击右键，选择管理存储阵列
LOGO
Page 9
LOGO
Page 10
创建磁盘组
选择逻辑选项卡，右键点击未配置的总容量，选择创建磁盘组
LOGO
Page 11
输入磁盘组的名称
LOGO
Page 12
创建虚拟磁盘
在创建的磁盘组中点击右键创建虚拟磁盘
Page 17
创建主机组
LOGO
Page 18
定义主机组
LOGO
Page 19
添加映射
添加主机组的虚拟磁盘映射
LOGO
Page 20
添加映射
选择要映射的虚拟磁盘
LOGO
Page 21
LOGO
Page 6
LOGO
Page 7
创建磁盘组及虚拟磁盘
存储阵列中的物理磁盘为数据提供物理存储容量。在可以开始将数据 写入存 储阵列之前，必须将物理存储容量配置为逻辑组件，这些逻 辑组件称为磁盘组和虚拟磁盘。 磁盘组是一组物理磁盘，可在其上 创建多个虚拟磁盘。对于 RAID 0、RAID 1 和 RAID 10，磁盘组中支 持的最大物理磁盘数量为 120 个磁盘 （或在高级 功能激活时为 192 个驱动器），对于 RAID 5 和 RAID 6 则为 30 个驱动器。 可从存储 阵列上的未配置容量创建磁盘组。 虚拟磁盘是磁盘组中的一个分区，该分区由磁盘组中的物理磁盘的连 续数据 段组成。虚拟磁盘则由来自磁盘组中的所有物理磁盘的数据 段组成。 磁盘组中的所有虚拟磁盘都支持相同的 RAID 级别。存储阵列最多支 持 255 个可分配至主机服务器的虚拟磁盘 （每个大小至少为 10 MB ）。每个虚拟磁盘均分配有可由主机操作系统识别的逻辑单元号码 (LUN)。
LOGO
Page 15
管理主机组
主机组是由两个或多个主机组成的逻辑实体，这些主机可以共享对存 储阵列 上特定虚拟磁盘的访问。您可以使用 MDSM 创建主机组。 主 机组中的所有主机均必须具有相同的主机类型 （操作系统）。此外 ，主机 组中的所有主机必须具有特定软件 （例如群集软件）才可以 管理虚拟磁盘 共享和访问。 如果主机是群集的一部分，则群集中每 个主机均必须连接至存储阵列，且群 集中的每个主机均必须添加至 主机组。
LOGO
Page 13
配置热备盘
热备盘：当物理磁盘出现故障时，虚拟磁盘会使用可用的热备用自动 重建。选择物理磁盘选项卡的热备用保护
LOGO
Page 14
主机组到虚拟磁盘映射
创建虚拟磁盘后，必须将其映射至连接至阵列的主机。 配置主机到 虚拟磁盘映射的原则： •存储阵列中的每个虚拟磁盘仅可映射到一个主机或主机组。 •存储阵列中的控制器之间可共享主机到虚拟磁盘的映射。 •主机组或主机必须使用唯一的 LUN 访问虚拟磁盘。
LOGO
Page 16
定义主机
定义所有连到存储的主机
从菜单栏中选择主机映射 → 定义 → 主机 在主机名中，输入不超过 30 个字符的字母数字名称 选择是否打算使用此存储阵列中的存储分区，这里暂不分配 主机添加主机端口标识符（选择对应服务器的HBA卡的WWWN号） 在主机类型（操作系统）中，为主机选择相关的操作系统 在主机组问题窗口中，可以选择： 是 - 该主机与其他主机共享相同虚拟磁盘的访问权限。 否 - 该主机不与其他主机共享相同虚拟磁盘的访问权限。 如果选择： 是 - 将显示指定主机组窗口。 否 - 转到步骤 13。 12.输入主机组名称或选择现有主机组，然后单击下一步。 13.单击完成。此时将显示创建成功窗口，确认新主机已创建。 LOGO
