第七章印制电路板的设计与制作印制电路板PCB(PrintedCircuitBoard)简称为印制板，是安装电子元器件的载体，在电子设计竞赛中应用广泛。
印制电路板的设计工作主要分为原理图设计和印制电路板设计两部分。
在掌握了原理图设计的基本方法后，可以进入印制电路板设计，学习印制电路板的设计方法。
完成印制电路板设计，需要设计者了解电路工作原理，清楚所使用的元器件实物，了解PCB板的基本设计规范，才能设计出适用的电路板。

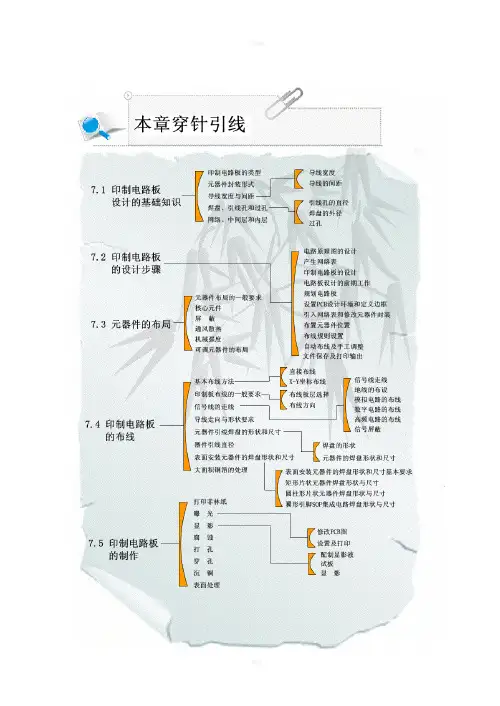

第一节印制电路板设计的基础知识1. 印制电路板的类型一般来说，印制电路板材料是由基板和铜箔两部分组成的。
基板可以分无机类基板和有机类基板两类。
无机类基板有陶瓷板或瓷釉包覆钢基板，有机类基板采用玻璃纤维布、纤维纸等增强材料浸以酚醛树脂、环氧树脂、聚四氟乙烯等树脂黏合而成。
铜箔经高温、高压敷在基板上，铜箔纯度大于99.8%，厚度约在18~105μm。
印制电路是在印制电路板材料上采用印刷法制成的导电电路图形，包括印制线路和印刷元件(采用印刷法在基材上制成的电路元件，如电容器、电感器等)。
根据印制电路的不同，可以将印制电路板分成单面印制板、双面印制板、多层印制板和性印制板。
(1)单面印制板仅在一面上有印制电路，设计较为简单，便于手工制作，适合复杂度和布线密度较低的电路使用，在电子设计竞赛中使用较多。
(2)双层印制板在印制板正反两面都有导电图形，用金属化孔或者金属导线使两面的导电图形连接起来。
与单面印制板相比，双面印制板的设计更加复杂，布线密度也更高。
在电于设计竞赛中，也可以手工制作。
(3)多层印制板是指由三层或三层以上导电图形构成的印制电路板，导体图形之间由绝缘层隔开，相互绝缘的各导电图形之间通过金属化孔实现导电连接。
多层印制电路板可实现在单位面积上更复杂的导电连接，并大大提升了电子元器件装配和布线密度，叠层导电通路缩短了信号的传输距离，减小了元器件的焊接点，有效地降低了故障率，在各导电图形之间可以加入屏蔽层，有效地减小信号的干扰，提高整机的可靠性。
2-1印制电路板设计与制作
