测量放大器.
测量放大器.
测量放大器摘要：放大器是能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。
用在通讯、广播、雷达、电视、自动控制等各种装置中。
了解和掌握放大器对于学习和应用电子系统有很大的帮助。
信号检测中的放大电路有很多种类型，实际系统中常采用的有测量放大器和隔离放大器。
测量放大器也称为仪表放大器或数据放大器，它是一种可以用来放大微弱差值信号的高精度放大器，在测量控制等领域具有广泛的用途。
通常，测量放大器多采用专用集成模块来实现，虽然有很高的性能指标，但不便于实现增益的预置与数字控制，同时价格较高。
为此，结合应用实际，利用高增益运放，设计了一种具有高共模抑制比，高增益数控可显的测量放大器。
提高了测量放大器的性能指标，并实现放大器增益较大范围的步进调节。
本次设计通过采用仪用放大器的改造来实现设计一测量放大器及其所用的稳压电源,并满足其高输入阻抗和高共模抑制比及高通频带的要求.。
测量放大器主要实现对微信号的测量，主要通过运用集成运放组成测量放大电路实现对微弱信号的放大，要求有较高的共模抑制能力及较高的输入电阻，减少测量的误差及对被测电路的影响，并要求放大器的放大倍数可调已实现对比较大的范围的被测信号的测量。
测量放大器前级主要用差分输入，经过双端信号到单端信号的转换，最终经比例放大进行放大。
2.1设计任务设计并制作一个测量放大器及所用的直流稳压电源。
参见图1。
输入信号V I取自桥式测量电路的输出。
当R1＝R2＝R3＝R4时，V I＝0。
R2改变时，产生V I≠0的电压信号。
测量电路与放大器之间有1米长的连接线。
2.2测量放大器的设计2.2.1 设计内容及要求a. 差模电压放大倍数A VD＝1～500，可手动调节；b. 最大输出电压为± 10V，非线性误差< 0.5％；c. 在输入共模电压+7.5V～－7.5V范围内，共模抑制比K CMR >105 ；d. 在A VD＝500时，输出端噪声电压的峰－峰值小于1V；e. 通频带0～10Hz2.2.2设计原理原理概述:放大器是电子系统的重要组成部分，了解和掌握放大器对于学习和应用电子系统有很大的帮助。
测量放大器的原理
测量放大器的原理放大器是电子电路中最为基本和重要的器件之一，它广泛应用于信号处理、功率放大、采样与保持等众多领域，具有重要的意义和作用。
测量放大器是用来测量不同信号的电压大小，比如测量声音信号、视频信号、射频信号等。
本文将介绍测量放大器的原理及相关内容。
一、测量放大器的原理测量放大器主要由输入电阻、放大器、输出电阻组成。
当输入电信号进入测量放大器时，首先经过输入电阻的阻挡，将输入信号的电压降低到输入电阻的端口电压，同时输入电阻将输入信号作为放大器的输入信号传送到放大器。
放大器对输入的信号进行加倍，同时将其放大到可测量的输出电压，即放大输出信号的电压。
在放大器中，有许多因素会影响其放大效果，例如放大器的开环增益、截止频率、带宽、噪声等，这些因素都会对放大器的测量性能产生影响。
因此，要了解测量放大器的测量性能和参数，需要对放大器进行特性测试来进行评估。
二、测量放大器测量性能的指标1.增益(Gain)增益是指测量放大器输出信号与输入信号之间的比率。
一般情况下，放大器的增益会受到温度、频率和射频功率等因素的影响。
增益是用来评估放大器功率的测量性能最基本和最重要的指标。
增益越高，放大器的功率处理能力越强。
2.带宽(Bandwidth)带宽是指放大器能增益的范围。
在工作中，高带宽意味着放大器可以工作在更宽的频段内，并能够测量更多的信号。
因此，带宽是测量放大器性能的另一个重要指标之一，带宽越高表明放大器的性能越好。
3.噪声(Normal Mode Rejection)在电路中，由于外部干扰信号和电源中的噪声信号，在放大信号过程中可能会对放大器的测量性能产生影响。
为了避免这些干扰信号对放大器造成影响，需要使用具有噪声抑制功能的测量放大器。
噪声越小，测量效果越好。
4.温度漂移(Temperature Drift)温度漂移是测量放大器温度变化对放大器测量性能的影响。
在实际应用中，温度的变化可能会影响放大器的增益和噪声等性能参数，因此需要对温度漂移进行限制。
测量放大器的原理
测量放大器的原理测量放大器是一种用于放大电阻传感器、电容传感器或者其他传感器输出信号的设备。
它可以将传感器输出的微小电信号放大到可以进行后续处理或者测量的适当范围内。
测量放大器通常用于工业自动化、科学实验、医学设备等领域。
测量放大器的工作原理主要涉及到增益、输入电阻、带宽和噪声等方面。
1. 增益：测量放大器的主要功能之一是放大输入信号，其增益决定了放大倍数。
增益可以通过电路中的运算放大器或者放大器电路来实现，其中放大器电路通常采用晶体管、运算放大器、仪表放大器等。
2. 输入电阻：测量放大器需要具有较高的输入电阻，以保证输入信号的稳定性。
较高的输入电阻可以减少由于传感器输出电流引起的电流失真，同时也可以减少由于输入信号与放大电路之间的电压分压引起的误差。
3. 带宽：测量放大器的带宽是指放大器能够处理的频率范围。
带宽的大小取决于放大器的设计和组件的特性。
较宽的带宽可以支持处理较高频率的输入信号，而较窄的带宽则适用于低频信号的处理。
4. 噪声：测量放大器中的噪声是指在放大过程中引入的信号干扰。
噪声可以由电源杂散、放大器内部电子元件的热噪声以及输入信号本身的噪声引起。
降低噪声对于保证测量信号的准确性和精度至关重要。
在测量放大器的设计中，需要综合考虑上述因素以及其他一些技术要求，如输入输出接口、电源供应、保护电路等。
此外，还需注意：1. 信号输入范围：测量放大器一般有一定的信号输入范围，超出该范围的输入信号可能引起放大器的非线性失真。
因此，在设计选择时需根据实际需要选择适当的放大器。
2. 校准和线性度：放大器在使用过程中可能会存在一定的误差，因此需要进行校准以确保输出的准确性。
此外，线性度也是一个重要的指标，它描述了输入信号和输出信号之间的关系是否为线性关系。
总之，测量放大器是一种关键的信号处理设备，它可以将微小的传感器输出信号放大到适当的范围，以进行后续处理或者测量。
在设计和选择测量放大器时，需要考虑增益、输入电阻、带宽、噪声等多个因素，并根据实际需要进行校准和线性度测试。
测量放大器的工作原理
测量放大器的工作原理
放大器是一种电子设备，它可以将输入信号放大到更高的幅度，并输出到负载上。
它的工作原理主要包括以下几个方面：
1. 输入信号传输：放大器将外部输入信号传输到放大器内部。
输入信号可以是电压、电流或功率等形式。
2. 功率放大：放大器通过内部的放大元件（如晶体管、真空管等）将输入信号增大到更高的功率水平。
其中，晶体管是最常用的放大元件之一。
3. 直流偏置：放大器通常需要对输入信号进行直流偏置，以确保所使用的放大元件在可靠的工作区间内。
4. 负反馈：为了提高放大器的线性度和稳定性，通常会使用负反馈技术。
负反馈是将一部分输出信号进行反馈到放大器的输入端，通过调整输入信号与反馈信号之间的相位和幅度关系，使放大器输出更接近于输入信号。
5. 输出信号驱动：放大器的输出信号经过驱动电路，推动负载（如扬声器、电机等）产生相应的运动或动作。
总体而言，放大器的工作原理可以简要概括为接收输入信号、放大输入信号的幅度和功率、通过负反馈改善放大器性能、通过驱动电路将放大后的信号传递到负载上。
不同类型的放大器有不同的工作原理，如音频放大器、射频放大器、操作放大器等。
光纤放大器测试标准

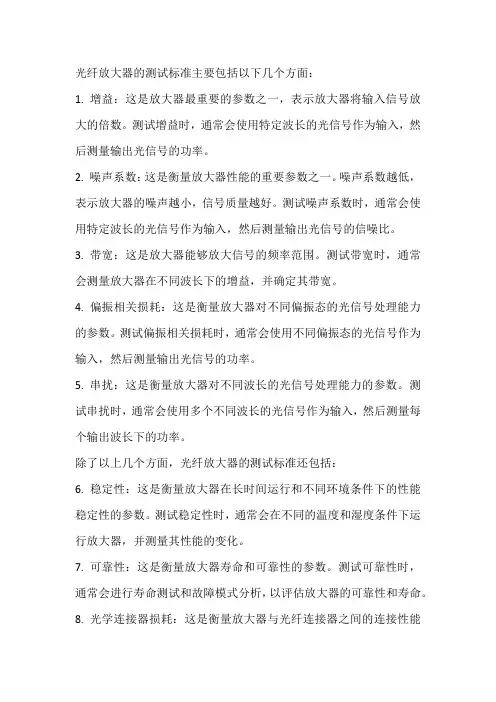

光纤放大器的测试标准主要包括以下几个方面：1. 增益：这是放大器最重要的参数之一，表示放大器将输入信号放大的倍数。
测试增益时，通常会使用特定波长的光信号作为输入，然后测量输出光信号的功率。
2. 噪声系数：这是衡量放大器性能的重要参数之一。
噪声系数越低，表示放大器的噪声越小，信号质量越好。
测试噪声系数时，通常会使用特定波长的光信号作为输入，然后测量输出光信号的信噪比。
3. 带宽：这是放大器能够放大信号的频率范围。
测试带宽时，通常会测量放大器在不同波长下的增益，并确定其带宽。
4. 偏振相关损耗：这是衡量放大器对不同偏振态的光信号处理能力的参数。
测试偏振相关损耗时，通常会使用不同偏振态的光信号作为输入，然后测量输出光信号的功率。
5. 串扰：这是衡量放大器对不同波长的光信号处理能力的参数。
测试串扰时，通常会使用多个不同波长的光信号作为输入，然后测量每个输出波长下的功率。
除了以上几个方面，光纤放大器的测试标准还包括：6. 稳定性：这是衡量放大器在长时间运行和不同环境条件下的性能稳定性的参数。
测试稳定性时，通常会在不同的温度和湿度条件下运行放大器，并测量其性能的变化。
7. 可靠性：这是衡量放大器寿命和可靠性的参数。
测试可靠性时，通常会进行寿命测试和故障模式分析，以评估放大器的可靠性和寿命。
8. 光学连接器损耗：这是衡量放大器与光纤连接器之间的连接性能的参数。
测试光学连接器损耗时，通常会使用特定的光纤连接器连接放大器和光纤，然后测量连接器的插入损耗。
9. 温度特性：这是衡量放大器在不同温度下的性能参数。
测试温度特性时，通常会在不同的温度下测量放大器的增益、噪声系数等参数，以评估其温度稳定性。
10. 电源特性：这是衡量放大器在不同电源条件下的性能参数。
测试电源特性时，通常会在不同的电源电压和电流条件下运行放大器，并测量其性能的变化。
这些测试标准涵盖了光纤放大器的各个方面，以确保其性能和可靠性满足实际应用的需求。
测量放大器的原理
测量放大器的原理# 放大器的原理放大器是一种电子设备，它的主要功能是将输入信号进行放大，从而增加信号的幅度或功率。
在电子领域，放大器非常重要，被广泛应用于音频、视频、通信等各种电路中。
## 1. 放大器的基本原理放大器的基本原理是利用电子元件（如晶体管、真空管等）对输入信号进行放大。
简单来说，放大器通过对输入信号进行放大，输出一个与输入信号相似但幅度更大的信号。
放大器的输入和输出可以是电压、电流或功率。
根据不同的用途和电路配置，放大器可以分为各种类型，如电压放大器、功率放大器、运算放大器等。
## 2. 放大器电路的基本结构放大器电路通常由以下几部分组成：### (1) 输入级（放大器的输入端）输入级是放大器电路的第一级，负责接收输入信号并将其放大。
输入级通常包含一个负反馈回路，以保持电路的稳定性和线性度。
### (2) 中间级（放大器的中间部分）中间级是放大器电路的中间部分，其主要作用是进一步放大输入信号。
在中间级中，通常会应用放大器的主要放大机制，例如晶体管的放大机制。
### (3) 输出级（放大器的输出端）输出级是放大器电路的最后一级，负责将信号放大到所需的幅度或功率。
输出级通常采用功率放大器来增加信号的功率，以适应后续电路或负载的要求。
## 3. 放大器的工作方式放大器可以分为线性放大器和非线性放大器。
线性放大器的输出与输入成正比，而非线性放大器的输出与输入之间存在非线性关系。
在放大器工作时，输入信号被放大器电路收集并转换为输出信号。
这个过程中，放大器通过改变电压、电流或功率的大小来增加信号的幅度。
## 4. 放大器的应用放大器在各种电子设备中都有广泛应用。
一些常见的应用包括：- 音频放大器：用于音响设备、收音机等，将微弱的音频信号放大成可以听到的声音；- 视频放大器：用于电视、摄像机等，将图像信号放大以显示清晰的图像；- 通信放大器：用于无线电通信设备、手机等，将微弱的无线电信号放大以扩大通信距离；- 仪器放大器：用于精确测量和放大仪器中的微弱信号。
2_4测量放大器
18
2010-6-2
三运放同相并联式测量放大器
可看出,改变电阻 的大小, 可看出,改变电阻RG的大小,可方便地调节放 大器的增益.在集成化的测量放大器中,R 大器的增益.在集成化的测量放大器中 G是外 接电阻,用户可根据整机的增益要求来选择R 接电阻,用户可根据整机的增益要求来选择 G 的值. 的值. 优点: 优点:⑴输入阻抗高 ⑵电压放大倍数容易调节 ⑶共模抑制比高Βιβλιοθήκη 三运放同相并联式测量放大器
第一级 第二 级
3
2010-6-2
四运放高共模抑制测量放大器
4
2010-6-2
(1) 简单差动放大电路
Rf
U1
R1=R Uo A
U2
R2=R R3=Rf
UO =
Rf R
(U 2 U1 )
5
2010-6-2
简单差动放大电路
优点: 优点:抑制共模输入信号 缺点:(1)电路的输入电阻较小 电路的输入电阻较小, 缺点:(1)电路的输入电阻较小,电压放 大倍数受到信号源内阻的影响,精度较低, 大倍数受到信号源内阻的影响,精度较低, 误差大. 误差大. (2)共模抑制比取决于 R f R1 是否精 (2)共模抑制比取决于 否则, 确等于 R3 R2 ,否则,共模抑制比急剧下 降.
2R1 R5 R5 Vo = (V6 V3 ) = 1 + (V1 V2 ) RG R4 R4
第二级的闭环放大倍数
V0 R5 Af 2 = = V6 V3 R4
17
2010-6-2
整个放大器的闭环放大倍数为
V0 2 R1 R5 Af = = 1 + V1 V2 RG R4
25
"驱动屏蔽"技术 驱动屏蔽"
电流检测放大器原理
电流检测放大器原理
电流检测放大器是一种电子设备，用于测量和放大电路中的电流信号。
电流检测放大器的原理基于欧姆定律和放大器的放大功能。
在一个电路中，电流通过导体中的电子流动。
通过将一个电流检测电阻连接到电路中，我们可以利用欧姆定律来测量通过电阻的电压。
电流检测放大器通过将该电压信号放大来实现对电流的测量。
电流检测放大器通常将电流检测电阻连接到一个差动放大器中。
差动放大器是一种放大器，可以将输入信号的差异放大为输出信号。
电流检测电阻连接到差动放大器的输入端，将通过电流检测电阻的电压信号作为输入信号。
差动放大器的输出信号经过放大后，可以连接到显示器、记录仪或其他测量设备中。
这样，我们就可以通过测量输出信号来得到电路中的电流值。
为了准确测量电流，电流检测电阻的阻值需要根据电流范围进行选择。
通常，我们可以使用可变电阻来调整电流检测电阻的阻值，以适应不同的测量需求。
总的来说，电流检测放大器通过将电流检测电阻连接到差动放大器中，并利用放大器的放大功能来实现对电流信号的测量和放大。
这种原理使得电流检测放大器成为实现精确电流测量的重要工具。
测量放大器的原理
测量放大器的原理1.测量放大器是一种专门用于测量应变、压力、电流、电压等物理量的仪器。
它是将被测量信号放大到适当的范围，使其可以被测量仪器准确读取的一种放大器。
2.测量放大器一般由输入级、放大器级和输出级组成。
其中输入级是接收被测信号的部分，放大器级是将输入信号放大到适当范围的部分，而输出级则将放大后的信号输出到测量仪器。
3.测量放大器的原理是基于信号放大和信号滤波的。
被测信号经过输入级输入到放大器级，被放大之后经过滤波去除噪声干扰，并输出到测量仪器进行准确测量。
4.测量放大器中的放大器级是关键组成部分。
它负责将输入的微弱信号放大到一个适当的范围，以便被统计和分析。
同时放大器级也要保证对信号质量的最小影响。
5.放大器级通常由多级电子元器件组成，如晶体管、场效应管等。
这些元器件可以根据实际情况选择，以满足不同应用场景下测量放大器的要求。
6.测量放大器的频率响应是非常关键的特性之一。
尤其是对于高频应用，放大器必须能够响应很高的频率才能确保准确测量。
7.测量放大器的增益是另一个重要参数，用于度量输入信号增大的倍数。
通常情况下，增益的值是通过调节放大器电路元件的值来实现的。
8.放大器级的输出一般要求非常稳定和精确。
为此，一些锁相放大器和数字信号处理器等技术常常被用来减少输出的漂移和噪声等问题。
9.测量放大器的输入阻抗也是非常重要的参数。
输入阻抗应足够高，以避免对被测电路的影响。
同时也要足够低，以避免接收到的信号发生严重的损耗。
10.测量放大器的输出阻抗也要尽量小。
如果输出阻抗比被测设备的输入阻抗高得多，那么信号输出会被大大削弱，从而影响准确测量。
11.为了保证测量的精度和可靠性，测量放大器常常需要进行合适的校准。
这些校准工作通常需要使用标准信号源进行标定。
12.测量放大器的本底噪声也是一个很重要的问题。
这些噪声一般来自电子元件的自发噪声、信号电缆的干扰等。
降低本底噪声可以通过滤波和选择低噪声电子元件来实现。
测量放大器工作原理
测量放大器工作原理
放大器是一种电子设备，用于将输入信号放大到更大的幅度，输出一个相应放大的信号。
其工作原理可分为两个基本部分：输入阶段和输出阶段。
输入阶段：输入阶段接收来自信号源的输入信号。
一般情况下，输入信号经过耦合电容或直接耦合的方式进入放大器。
输入阶段可以分为共射极（emitter follower）、共基极（common base）和共集极（common collector）几种形式。
其中，共基极放大
器具有较高增益，共射极放大器具有较低输出阻抗等特点。
输出阶段：输出阶段将输入阶段放大的信号送入负载，如扬声器、电动机等。
输出阶段一般使用功率放大器来实现，它能够提供足够大的输出功率，以驱动负载。
输出阶段可以分为甲类、乙类和丙类放大器等形式。
甲类放大器具有较高的线性度，但功率效率较低；乙类放大器具有较高的效率，但线性度稍微差一些；丙类放大器具有很高的效率，但只能放大一个输入信号的一半周期。
放大器的工作原理实际上就是将输入信号通过适当的电路设计和参数设置，使得输出信号得到放大，以满足一定的应用要求。
不同类型的放大器采用不同的电路设计和放大原理，以实现不同的放大效果。
测量放大器实验报告
测量放大器实验报告一、系统功能及性能指标500~1A VD = V 10U 0±= f =0~10HZ ΩM R id 2≥id U =V V 5.7~5.7-+时，510>CMR K 500=VD A 时，噪声电压峰峰值< 1V电路类型：测量放大器二、实验目的本实验是学习测量放大器的设计方法和掌握测量放大器的调试方法。
其中，测量放大器称为仪表放大器或数据放大器，是对微信号进行测量，主要通过运用集成运放组成测量放大电路实现对微弱电压信号的放大，要求有较高的输入电阻来减少测量的误差和被测电路的影响。
通过实验，熟悉OP07的参数和应用，掌握电路设计调试的基本流程和方法，通过分析和计算完成实验的内容。
三、实验要求图（1）1、差模电压放大倍数500A=，可手动调节；1~VD2、最大输出电压为±10V，非线性误差< 0.5％；3、在输入共模电压+7.5V～－7.5V范围内，共模抑制5K；>10CMR4、在500=A时，输出端噪声电压的峰－峰值小于1V；VD4、通频带0～10Hz；5、直流电压放大器的差模输入电阻≥2MΩ（可不测试，由电路设计予以保证）。
四、方案论证在测量放大器的设计中，第一级应采用两个集成运放OP07同向并联接入，组成同相的差动放大器，因为这样可以增强共模抑制能力。
其中，要求两个运放的输入阻抗，共模抑制比，开环增益一致，这样才能保证具有差模和共模电阻大，还能保证使两运放的共模增益和失调及漂移产生的误差相互的抵消。
在第二级中，为了阻止共模信号的传递，差分放大电路在同向并联电路之后再接上一个OP07，从而使双端输出变成单端输出。
在输出端接一个电位器，使得电压放大倍数改变，实现放大倍数500A1~=可调，从而完成本实验的要求。
VD六、OP07芯片手册OP07简介：OP07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。
具有低失调、低漂移、低噪声、偏置电流小等优点。
热电偶如何测量放大电路
器，它的输入阻抗高，易于与各种信号源匹配， 而它的输入失调电压和输入失调电流及输入偏 置电流小，并且温漂较小。由于时间温漂小，因 而测量放大器的稳定性好。由三运放组成测量放 大器，差动输入端 R1 和 R2 分别接到 A1 和 A2 的 同相端。输入阻抗很高，采用对称电路结构，而
信号的精密放大等。OP-07 要求双电源供电，使 用温度范围 0～70℃，一般不需调零，如果需要 调零可采用 RW 进行调整。A3 采用 741 芯片，它 要求双电源供电，供电范围为±(3～ 18)V，典型供电为±15V，一般应大于或 等于±5V，其内部含有补偿电容，不需外
小的时候，家长常常会拿你和别家的孩子比较，不管你是什么样子的，总有一个别
且被测信号直接加到输入端，从而保证了较强的 抑制共模信号的能力。A3 实际上是一差动跟随 器，耐磨热电偶、其增益近似为 1。测量放大器 的 放 大 倍 数 为 ： AV=V0/ （ V2-V1 ）， AV=RF/R(1+(Rf1+Rf2)/RW)。在此电路中，只要 运放 A1 和 A2 性能对称(主要指输入阻抗和电压
小的时候，家长常常会拿你和别家的孩子比较，不管你是什么样子的，ca1 热电偶
增益)，其漂移将大大减小，具有高输入阻抗和 共模抑制比，对微小的差模电压很敏感，适宜于 测量远距离传输过来的信号，因而十分易于与微 小输出的传感器配合使用。 RW 是用来调整放大倍 数的外接电阻，在此用多圈电位器。
放大器输入、输出电阻和频响特性的测量
实验二 放大器输入、输出电阻和频响特性的测量一、实验目的掌握放大器输入电阻、输出电阻和频率特性的测量原理和方法。
二、实验原理1.放大器输入电阻R i 的测试最简单的测试方法是“串联电阻法”。
其原理如图2-1所示，在被测放大器与信号源之间串入一个已知标准电阻R i ，只要分别测出放大器的输入电压U i 和输入电流I i ，就可以求出： R i =V i /I i =n R i R U U /=R i U U •Rn但是，要直接用交流毫伏表或示波器测试Rn 两端的电压U R 是有困难的，因U R 两端不接地。
使得测试仪器和放大器没有公共地线，干扰太大，不能准确测试。
为此，通常是直接测出U S 和U i 来计算R i ，由图不难求出：R i =i S iU U U -• RnSU i U信号源放大器iR n R注：测R i 时输出端应该接上R L ，并监视输出波形，保证在波形不失真的条件下进行上述测量。
图2-1放大电路输入端模型2.放大器输出电阻R o 的测试放大器输出端可以等效成一个理想电压源U o 和R o 相串联，如图2-3所示。
在放大器输入端加入U S 电压，分别测出未接和接入R L 时放大器的输出电压U o 和U L 值，则 L L R U U R )1(00-=注意：要求在接入负载R L （或R W ）的前后，放大器的输出波形都无失真。
3．放大器幅频特性的测试对阻容耦合放大器，由于耦合电容及射极电容的存在，使A V 随信号频率的降低而降低；又因分布电容的存在及受晶体管截止频率的限制，使A V 随信号频率的升高而降低。
仅中频段，这些电容的影响才可忽略。
描述A V 与f 关系的曲线称为RC 耦合放大器的幅频特性曲线，如图2-4所示。
图中，A V =0.707 A V 时所对应的f H 和f L 分别称为上限频率和下限频率，B 称为放大器的通频带，其值为B=f H-f L。
Av0.707AvBf Hz0L f H f()图2-4幅频特性曲线。
放大器的测量方法
放大器的测量方法放大器是一种电子设备，用于放大电信号，使其足以驱动扬声器或其他负载。
在测量放大器时，可以从多个方面进行评估。
下面将讨论一些常见的放大器测量方法。
首先，最基本的测量是电压增益。
电压增益是指输出电压与输入电压之间的比率。
测量电压增益时，首先需要一个电压源来提供输入信号。
通过在输入端施加一个特定的电压，并在输出端测量得到的电压，可以计算出电压增益。
其次，一个重要的测量指标是频率响应。
频率响应是指放大器在不同频率下的增益特性。
为了测量频率响应，可以使用频谱分析仪或信号发生器和示波器组合。
在输入端施加一系列不同频率的信号，并在输出端测量到相应的电压。
通过绘制输入频率与输出电压之间的关系曲线，可以得到放大器的频率响应特性。
第三，输出功率是另一个重要的测量指标。
放大器的输出功率是指放大器可提供给负载的最大功率。
为了测量输出功率，可以使用功率计或示波器来测量输出信号的功率。
通过改变输入信号的幅度，然后测量输出信号的功率，可以找到放大器的最大输出功率。
第四，失真是一个需要注意的因素。
失真会导致输出信号变得畸变，从而影响音质。
常见的失真类型包括谐波失真、交调失真等。
为了测量失真，可以使用频谱分析仪，通过测量输出信号中的谐波分量来评估失真程度。
此外，静态特性也是需要考虑的因素之一。
静态特性是指当没有输入信号时，放大器的输出电压和电流的稳定性。
常见的静态特性包括偏置电流和输出偏置电压等。
通过测量输出电压和电流，可以评估放大器的静态特性。
还有一些其他的测量方法，如输入/输出阻抗、噪声指标、互调失真等。
输入/输出阻抗是指放大器对输入和输出信号的阻抗匹配情况。
噪声指标评估了放大器引入到信号中的噪声水平。
互调失真是放大器在幅度调制和相位调制下产生的非线性失真。
综上所述，放大器的测量通常包括电压增益、频率响应、输出功率、失真、静态特性等多个方面。
通过综合考虑这些参数，可以评估放大器的性能和质量，从而选择适合的放大器应用。
放大器静态工作点和放大倍数的测量
2.3 放大器静态工作点和放大倍数的测量一、实验目的1. 了解晶体管放大器静态工作点变动对其性能的影响。
2. 掌握放大器电压放大倍数A V 的测量方法。
3. 了解R C 、β、I C 、R L 、变化对A V 的影响。
4. 实践简单电路的安装。
5. 进一步熟悉示波器、低频信号发生器（或函数发生器）的使用方法。
二、实验预习要求1. 复习《电子技术基础》相关内容。
2. 复习示波器、低频信号发生器使用说明。
3. 按图2.3.1所给数值估算其静态工作点（预习时测量所用晶体管的β）。
三、实验原理设计放大器欲达到预期的指标，往往要经过计算、测量、调试等多次反复才能完成。
因此，掌握放大器的测量技术是很重要的。
放大器的一个基本任务是将输入信号进行不失真的放大。
这就要求晶体管放大器必须设置合适的静态工作点（否则就要出现截止失真或饱和失真）。
常用的偏置电路有分压式偏置和定基流偏置，如图2.3.1和图2.3.2所示。
图2.3.1 分压式稳定偏置放大器 图2.3.2 定基流偏置放大器图中若忽略偏置电阻的分流影响，二者的源电压放大倍数是：beS LS O V r R R V V A S +′−≈=β如果不考虑电源内阻的影响，则放大倍数是：i oV V V A ==be L r R ′−β26′−≈L E R I 式中R L ′= R C ∥R L =LC LC R R R R +由上分析可知，R L 、R C 、I C 、变化时，A V 、A VS 也随之变化。
四、实验仪器设备名 称 参考型号数量用 途示波器 COS5020B 1 观察输出波形 低频信号发生器XD2 1作信号源 万用表 MF50型或DT890B 型数字表 1测量放大器静态值晶体管毫伏表 DA16B 1 测V i 和V o 稳压电源HH1713 1直流电源 五、实验内容及方法 1. 测量静态工作点按图2.3.1所给元件数值连接好电路，用万用表电阻挡来测量电路电源的进线端，看是否短路。
放大器的性能指标及测量方法
放大器的性能指标及测量方法1、放大器的性能指标 〔1〕静态工作点放大器的静态工作点是U BE 、I B 、I C 、U CE 。
一般只测量U BE 、I C 、U CE 三个参数。
〔2〕电压放大倍数 放大器的电压放大倍数ioV V V A 〔3〕输入电阻 〔4〕输出电阻 〔5〕最大动态范围 〔6〕通频带2、放大器性能指标的测试方法 以单管共射放大器电路说明。
〔1〕放大器静态工作点的调试与测量 ①静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C 〔或U CE 〕的调整与测试。
静态工作点是否适宜，对放大器的性能和输出波形都有很大影响。
如工作点偏高，放大器在参加交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2〔a 〕所示；如工作点偏低那么易产生截止失真，即u O 的正半周被缩顶〔一般截止失真不如饱和失真明显〕，如图2－2〔b 〕所示。
这些情况都不符合图2-1单管共射放大器电路不失真放大的要求。
所以在选定工作点以后还必须进展动态调试，即在放大器的输入端参加一定的输入电压u i，检查输出电压u O的大小和波形是否满足要求。
如不满足，那么应调节静态工作点的位置。
〔a〕〔b〕图2-2 静态工作点对u O波形失真的影响改变电路参数U CC、R C、R B〔R B1、R B2〕都会引起静态工作点的变化，如图2－3所示。
但通常多采用调节偏置电阻R B2的方法来改变静态工作点，如减小R B2，那么可使静态工作点进步等。
图2－3 电路参数对静态工作点的影响最后还要说明的是，上面所说的工作点“偏高〞或“偏低〞不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
②静态工作点的测量测量放大器的静态工作点，应在输入信号u i＝0的情况下进展，即将放大器输入端与地端短接，然后选用量程适宜的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C以及各电极对地的电位U B、U C和U E。
放大器的测量方法
放大器的测量方法
放大器的测量方法可以分为以下几个方面：
1. 输出功率测量：通过连接一个负载（如扬声器）来测量放大器的输出功率。
可以使用功率计或示波器进行测量。
通常会进行不同负载阻抗下的功率测量，以了解放大器的输出特性。
2. 频率响应测量：通过输入不同频率的信号，测量放大器在不同频率下的增益，以了解放大器的频率响应。
可以使用频谱分析仪或示波器进行测量。
3. 输入/输出阻抗测量：通过连接不同阻抗的信号源和负载，测量输入和输出端口的阻抗来了解放大器的匹配性能。
可以使用阻抗分析仪或示波器进行测量。
4. 噪声测量：通过测量放大器的输出信号中的噪声电平，以了解放大器的噪声性能。
可以使用噪声分析仪进行测量。
5. 谐波失真测量：通过输入一个正弦信号以及其谐波分量，测量放大器输出信号中的谐波分量，以了解放大器的谐波失真程度。
可以使用谐波分析仪进行测量。
6. 直流偏置测量：通过测量输入和输出端口的直流电压，了解放大器的直流偏置情况。
可以使用直流电压表进行测量。
以上是一些常见的放大器测量方法，具体的测量方法会根据放大器的类型和应用而有所差异。
在测量时应该注意选择合适的测量设备，并按照设备的操作说明进行操作。
运算放大器性能测量方法图解
运算放大器性能测量方法图解运算放大器是差分输入、单端输出的极高增益放大器，常用于高精度模拟电路，因此必须精确测量其性能。
但在开环测量中，其开环增益可能高达107或更高，而拾取、杂散电流或塞贝克(热电偶)效应可能会在放大器输入端产生非常小的电压，这样误差将难以避免。
通过使用伺服环路，可以大大简化测量过程，强制放大器输入调零，使得待测放大器能够测量自身的误差。
图1显示了一个运用该原理的多功能电路，它利用一个辅助运放作为积分器，来建立一个具有极高直流开环增益的稳定环路。
开关为执行下面所述的各种测试提供了便利。
图1. 基本运算放大器测量电路图1所示电路能够将大部分测量误差降至最低，支持精确测量大量直流和少量交流参数。
附加的“辅助”运算放大器无需具有比待测运算放大器更好的性能，其直流开环增益最好能达到106或更高。
如果待测器件(DUT)的失调电压可能超过几mV，则辅助运放应采用±15 V电源供电(如果DUT 的输入失调电压可能超过10 mV，则需要减小99.9 kΩ电阻R3的阻值。
)DUT的电源电压+V和–V幅度相等、极性相反。
总电源电压理所当然是2 × V。
该电路使用对称电源，即使“单电源”运放也是如此，因为系统的地以电源的中间电压为参考。
作为积分器的辅助放大器在直流时配置为开环(最高增益)，但其输入电阻和反馈电容将其带宽限制为几Hz。
这意味着，DUT输出端的直流电压被辅助放大器以最高增益放大，并通过一个1000:1衰减器施加于DUT的同相输入端。
负反馈将DUT输出驱动至地电位。
(事实上，实际电压是辅助放大器的失调电压，更精确地说是该失调电压加上辅助放大器的偏置电流在100 kΩ电阻上引起的压降，但它非常接近地电位，因此无关紧要，特别是考虑到测量期间此点的电压变化不大可能超过几mV)。
测试点TP1上的电压是施加于DUT输入端的校正电压(与误差在幅度上相等)的1000倍，约为数十mV或更大，因此可以相当轻松地进行测量。
142放大器输入阻抗的测量
1.4.2放大器输入阻抗的测量
放大器输入阻抗的测量可以采用伏-安法、半电压法和替代法，这里介绍半电压法及替代法。
1.半电压法
半电压法测量放大器的输入阻抗接线图如图1-38所示。
输入信号调整在放大电路中频段的某一频率上，输入信号的幅度大小调整到输出不失真状态，输出端接示波器监视输出波形。
RP为可变电阻箱或电位器，测试时，先调节电位器RP，使其阻值为零，测得输出电压U O1；然后增大电位器RP的阻值，使得U O2=0.5 U O1。
此时需调节信号发生器使其输出维持为U1不变（蓝色字删除），则此时电位器的电阻值等于放大电路的输入电阻。
将电位器拆下来测其阻值，即为放大电路的输入电阻值，即r i=R RP。
图1-38 半电压法测试放大电路的输入电阻
2.替代法
用替代法测试放大电路的输入电阻的电路如图1-39所示。
图1-39 替代法测试放大电路的输入电阻
测试时同样要用示波器监视输出信号不失真，选择输入信号的频率处于放大电路中频段的某一频率。
将开关置于“1”位置上，用晶体管毫伏表测“1”点对地的电压值。
然后将开关置“2”位置上，调节辅助电位器RP使“2”点对地的电压仍为原来“1”点对地的电压值，此时电位器的阻值就是被测放大电路的输入电阻值，拆下来测其阻值即可。
注意：RP不能调成短路，否则会损坏信号源，最好在RP回路中串接一个小电阻。
说明：图1-38与图1-39均有修改，请以此为准。
红色字为修改的部分，蓝色字删除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

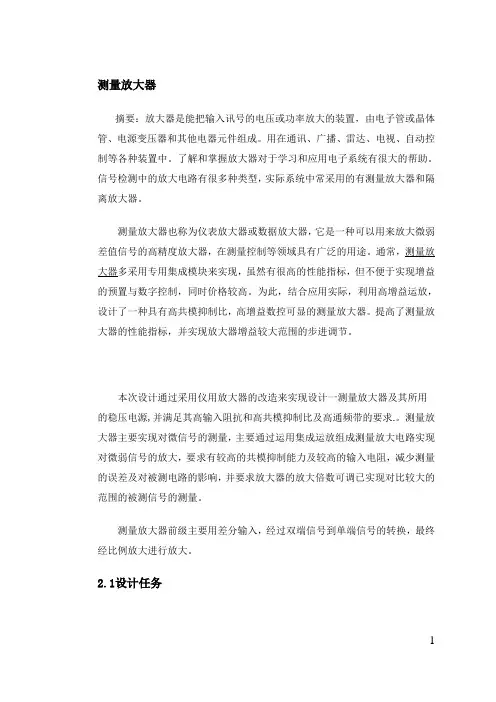

测量放大器摘要：放大器是能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。
用在通讯、广播、雷达、电视、自动控制等各种装置中。
了解和掌握放大器对于学习和应用电子系统有很大的帮助。
信号检测中的放大电路有很多种类型，实际系统中常采用的有测量放大器和隔离放大器。
测量放大器也称为仪表放大器或数据放大器，它是一种可以用来放大微弱差值信号的高精度放大器，在测量控制等领域具有广泛的用途。
通常，测量放大器多采用专用集成模块来实现，虽然有很高的性能指标，但不便于实现增益的预置与数字控制，同时价格较高。
为此，结合应用实际，利用高增益运放，设计了一种具有高共模抑制比，高增益数控可显的测量放大器。
提高了测量放大器的性能指标，并实现放大器增益较大范围的步进调节。
本次设计通过采用仪用放大器的改造来实现设计一测量放大器及其所用的稳压电源,并满足其高输入阻抗和高共模抑制比及高通频带的要求.。
测量放大器主要实现对微信号的测量，主要通过运用集成运放组成测量放大电路实现对微弱信号的放大，要求有较高的共模抑制能力及较高的输入电阻，减少测量的误差及对被测电路的影响，并要求放大器的放大倍数可调已实现对比较大的范围的被测信号的测量。
测量放大器前级主要用差分输入，经过双端信号到单端信号的转换，最终经比例放大进行放大。
2.1设计任务设计并制作一个测量放大器及所用的直流稳压电源。
参见图1。
输入信号V I取自桥式测量电路的输出。
当R1＝R2＝R3＝R4时，V I＝0。
R2改变时，产生V I≠0的电压信号。
测量电路与放大器之间有1米长的连接线。
2.2测量放大器的设计2.2.1 设计内容及要求a. 差模电压放大倍数A VD＝1～500，可手动调节；b. 最大输出电压为± 10V，非线性误差< 0.5％；c. 在输入共模电压+7.5V～－7.5V范围内，共模抑制比K CMR >105 ；d. 在A VD＝500时，输出端噪声电压的峰－峰值小于1V；e. 通频带0～10Hz2.2.2设计原理原理概述:放大器是电子系统的重要组成部分，了解和掌握放大器对于学习和应用电子系统有很大的帮助。
信号检测中的放大电路有很多种类型，实际系统中常采用的有测量放大器和隔离放大器。
测量放大器又称为数据放大器或仪表放大器，常用于热电偶，应变电桥.流量计，生物电测量以及其他有较大共模干扰的支流缓变微弱信号的检测。
测量放大器是一种高增益、直流耦合放大器，它具有差分输入、单端输出、高输入阻抗和高共模抑制比等特点，因此得到广泛的应用。
差分放大器和测量放大器所采用的基础部件（运算放大器）基本相同，它们在性能上与标准运算放大器有很大的不同。
标准运算放大器是单端器件，其传输函数主要由反馈网络决定；而差分放大器和测量放大器在有共模信号条件下能够放大很微弱的差分信号，因而具有很高的共模抑制比（ＣＭＲ）。
它们通常不需要外部反馈网络。
测量放大器的第一级只对差摸信号有一定的放大作用，而对共模信号几乎没有抑制作用，对共模信号几乎没有抑制作用主要由第二级电路来完成,而且放大器的共摸抑制比约为第一级电路的差摸电压增和第二级电路的共摸抑制比的乘积。
在工业自动控制等领域中，常需要对远离运放的多路信号进行测量，由于信号远离运放，两者地电位不统一，不可避免地存在长线干扰和传输网络阻抗不对称引入的误差。
为了抑制干扰，运放通常采用差动输人方式。
对测量电路的基本要求是：①高输人阻抗，以抑制信号源与传输网络电阻不对称引入的误差。
②高共模抑制比，以抑制各种共模干扰引入的误差。
③高增益及宽的增益调节范围，以适应信号源电平的宽范围。
以上这些要求通常采用多运放组合的电路来满足，典型的组合方式有以下几种：同相串联式高阻测量放大器，同相并联式高阻测量放大器，高共模抑制测量放大器用分离元件构建测量放大器需要花费很多的时间和精力，而采用集成运放放大器或差分放大器则是一种简便而又可行的替换方案。
用集成运算放大器放大信号的主要优点:（1）电路设计简化，组装调试方便，只需适当配外接元件，便可实现输入输出的各种放大关系.（2）由于运放得开环增益都很高，用其构成的防大电路一般工作的深度负反馈的闭环状态，则性能稳定，非线性失真小。
（3）运放的输入阻抗高，失调和漂移都很小，故很适合于各种微弱信号的放大。
又因其具有很高的共模抑制比，对温度的变化，电源的波动以及其他外界干扰独有很强的抑制能力。
运算放大器组成的放大电路，按电路的性质可分为反相放大器，同相放大器和差分放大器三种。
按输入信号性质又可分为直流放大器和交流放大器两类。
差分放大器分为（1）单端输入、单端输出（2）双端输入、单端输出（3）单端输入、双端输出三种，而双端输入、单端输出型差动放大器常用于多级差分放大电路的中间极或末极。
测量放大器系统组成的框图如下图所示。
系统包括桥式电路、信号变换放大器电路，直流电压放大器和直流稳压电源。
图中K 置2 的位置，测直流电压放大器频率特性；K 置1 的位置，测直流电压放大器的其他性能指标。
测量放大器系统各个组成部分作用和指标：桥式电路：提供差动电压用来测试直流电压放大器的主要性能指标。
信号变换放大器：把函数发生器单端输出信号经信号变换放大器变换为直流电压放大器的双端输入信号。
直流电压放大器：要求差动输入的直流电压放大器，具有高的差模电压增益，并具有低漂移，低噪声输出及高共模抑制比等特性。
测试其差模放大倍数、共模放大倍数、共模抑制比、输出噪声电压峰峰值、通频带。
直流稳压电源：该电源由单相 220V 交流电压供电，输出±15V 直流电压，作为整个系统的电源。
2.2．3设计方案及实现方案论证与比较方案一同相并联式高阻抗测量放大器电路具有输入阻抗高、增益调节方便、漂移互相补偿、双端变单端以及输出不包括共模信号等优点。
线路前级为同相差动放大结构，要求两运放的性能完全相同，这样，线路除具有差模、共模输人电阻大的特点外，两运放的共模增益、失调及其漂移产生的误差也相互抵消，因而不需精密匹配电阻。
后级的作用是抑制共模信号，并将双端输出转变为单端放大输出，以适应接地负载的需要，后级的电阻精度则要求匹配。
增益分配一般前级取高值，后级取低值。
图一该测量放大器由运放U1和U3按同相输入接法组成第一级差分放大电路，运放U2组成第二级差分放大电路。
方案二低噪声前置放大电路设计本电路结构简单，输入阻抗高，放大倍数可调；但是共模抑制比较小，实测只有104，共模抑制能力太差。
图二对测量电路的基本要求是：①高输入阻抗，以抑制信号源与传输网络电阻不对称引入的误差。
②高共模抑制比，以抑制各种共模干扰引入的误差。
③高增益及宽的增益调节范围，以适应信号源电平的宽范围。
以上这些要求通常采用多运放组合的电路来满足，典型的组合方式有以下几种：同相串联式高阻测量放大器，同相并联式高阻测量放大器。
抑制共模信号传递的最简单方法是在基本的同相并联电路之后，再接一级差动运算放大器，它不仅能割断共模信号的传递，还将双端变单端，适应接地负载的需要，电路如图一所示。
它具有输入阻抗高、增益调节方便、漂移相互补偿，以及输出不包含共模信号等优点，其代价是所用组件数目较多，共模抑制能力略有下降。
方案一比方案二的抑制共模能力强，故采取方案一。
2.3.1 桥式电路桥式电路如下图所示。
桥式电路四臂由三个电阻和一个电位器构成，并有±15V 供电。
改变电位器R2 就可以改变输出电压Vi，经1 米的屏蔽线，由开关K 接到直流电压放大器，作为直流电压放大器测试信号源。
图三2.4.1 信号变换放大器信号变换放大器主要功能是将函数发生器的单端输入 Vi1 变换成直流电压放大器的双端输出Vo。
设计并制作一个信号变换放大器，参见图四。
将函数发生器单端输出的正弦电压信号不失真地转换为双端输出信号，用作测量直流电压放大器频率特性的输入信号。
图四设计要求将函数发生器单端输出的正弦电压信号不失真的转换为双端输出信号，用作测量直流电压放大器频率特性的输入信号。
为了使信号不失真，就需保证电路的对称性。
V O1V O2图五同相放大器A1的电压增益Vo1/ Vi=1，反相放大器A2的电压增益Vo2 / Vi=-1/2，则总增益Vo / Vi=( Vo1 －Vo2)/ Vi =1下面推导信号变换放大器的电压增益关系式：对同相放大器(既电压跟随器)，电压增益Vo1 / Vi=R1/(R1+R3)=1/2当R1 =0时：Vo1= Vi对反相放大器，电压增益Vo2 / Vi =-R2/R1当R2=R5=10kΩ时：Vo2 =- Vi反相放大器同相端对地电阻R4为平衡电阻。
总增益Vo/ Vi =1。
2.5 差动放大器2.5.1设计内容及要求a. 差模电压放大倍数A VD＝1～500，可手动调节；b. 最大输出电压为± 10V，非线性误差< 0.5％；c. 在输入共模电压+7.5V～－7.5V范围内，共模抑制比K CMR >105 ；d. 在A VD＝500时，输出端噪声电压的峰－峰值小于1V；e. 通频带0～10Hz2.5.2电路设计及原理差模电压增益：Avd＝（1＋2 R2/R1）R7/ R4若取 R1 =R2= R3= R4= R5=R6=R7=10kΩ,Avd＝17.3取R1=400Ω时，Avd=1+2*100*1000/400=5010取R1=8kΩ时，Avd=1+2*100*1000/8000=260R4 是调零电位器。
集成运算放大器U1、U2、U3、U4、U5 采用OP07 其共模抑制比高、低噪声、高精度。
2.6.1 放大器性能测试放大器性能测试：首先调零，将输入端短接，即将输入信号置零，调节各个电位器的调零电阻，直至输入电压为零，完成调零操作，然后将电桥加电压，用万用表测电桥的输出电压，手动调节可变电位器，直至电桥的输出电压为5mv，然后用1米长的导线将电桥与放大器连接，用示波器观察测量放大器的输出波形。
对于测量放大器放大倍数的测量，设置放大倍数然后用万用表测电桥的输出电压及测量放大器放大后的输出电压，求出实际电压放大倍数，然后与设置的电压放大倍数比较。
测量放大器的频率响应测试：首先对信号变换电路进行调零，同样是将输入短接，即输入端直接接地，然后调节用函数信号发生器产生信号源，然后将输出信号通过信号变换电路将单端输出转变成双端输出，再将信号变换器的输出信号接到测量放大器的输入端合理设置输出电压及测量放大器的放大倍数，然后用交流毫伏表测量放大器和信号变换电路的输出电压，并改变函数信号发生器的输出频率，得到不同频率下的放大倍数。
2.7仿真结果和分析2.7.1各部分的仿真结果信号变换放大器原理图信号变换放大器仿真图差动放大器仿真原理图R1=100kΩ时的输出波形仿真图R1=8kΩ时的输出波形2.7.2电路总图的仿真结果电路总图输入信号：f=100Hz，u=3.53mVRMS 不同输入信号对应的最大放大倍数：输入信号:f=100Hz , u=0.353mV， A总vd=1551RMS， A总vd=718输入信号:f=1kHz , u=3.53mVRMS， A总vd=555输入信号:f=10kHz , u=3.53mVRMS输入信号:f=20kHz , u=3.53mV， A总vd=418RMS， A总vd=164输入信号:f=50kHz , u=3.53mVRMS输入信号:f=80kHz , u=3.53mV， A总vd=78.5RMS， A总vd=55输入信号:f=100kHz ,u=3.53mVRMS， A总vd=46输入信号:f=110kHz ,u=3.53mVRMS输入信号:f=120kHz ,u=3.53mV， A总vd=41RMS， A总vd=27.4输入信号:f=150kHz ,u=3.53mVRMS输入信号:f=200kHz ,u=3.53mV， A总vd=16RMS2.8主要电路参数计算2.8.1通频带的计算压摆率是指在额定的满幅度输出条件下，运放输出电压的最大变化幅度，以Sr 表示，即dV0/dt=awcoswt,Sr=│dV0/dt│max=aw题目要求输出电压为 10V，通频带 0～100Hz，则压摆率至少要达到Sr=10×100×2π=6.28×10-3V/μS,使用的 OP07 的压摆率为Sr=0.17×106V/μs，理论运放的通频带为f=Sr/2πa=0.17×106/10/2π=2.7×103Hz由于加了低通滤波，通频带为f=1/(2πRC)=1/(2π×200×0.002×10-3)≈398Hz 所以系统的理论通频带为0～398Hz2.8.2放大倍数计算差模电压增益Avd＝（1＋2 R2/R1）R7/ R4若取 R1 =R2= R3= R4= R5=R6=R7=10kΩ,Avd＝17.3取R1=400Ω时，Avd=1+2*100*1000/400=5010取R1=8kΩ时，Avd=1+2*100*1000/8000=2602.9.1收获和体会2.10.1元件清单标号元件名称数值个数U1 OP07芯片 1 U2 OP07芯片 1 U3 OP07芯片 1 U4 OP07芯片 1 U5 OP07芯片 1 R1~R5 电阻10k 5 R6 电位器100k 1 R7 电阻50k 1 R8 电阻10K 1 R9 电阻20K 1 R10 电阻51K 1 R11~R14 电阻10K 42.11.1元件介绍运放介绍：OP07OP07芯片引脚功能说明： 1和8为偏置平衡(调零端)，2为反向输入端，3为正向输入端，4接地，5空脚 6为输出，7接电源+ABSOLUTE MAXIMUM RATINGS 最大额定值Symbol符号Parameter参数Value数值Unit 单位VCC Supply Voltage 电源电压±22V Vid Differential Input Voltage差分输入电压±30V Vi Input Voltage 输入电压±22VTope r Operating Temperature 工作温度-40 to+105℃Tstg Storage Temperature 贮藏温度-65 to+150℃电气特性：虚拟通道连接= ± 15V ， Tamb = 25 ℃（除非另有说明）2.12.1主要参考文献【1】《电子技术基础（数字部分）》.北京.高等教育出版社.2006【2】《电子线路设计·实验·测试》第三版，谢自美主编，华中科技大学出版社【3】《电子技术基础课程设计》，孙梅生等编著，高等教育出版社【4】《1999年全国电子竞技大赛试题分析》人民邮电出版社【5】《新型集成电路的应用――电子技术基础课程设计》，梁宗善主编，华中科技大学出版社。
