工艺管道识图知识讲义
管道工程识图基础知识
立管； 11—水龙头；12—淋浴器；13—洗脸盆；14—大便器；15—洗涤盆；16—水箱；17—进水管；
18—出水管；19—消火栓； A—入储水池；B—来自储水池
1010
①引入管：自室外给水管将水引入室内的管段，也 称进户管。
②水表节点
图5.10 水表节点 1—水表；2—阀门；3—泄水检查龙头
③给水管道：包括干管、立管和支管。 ④给水附件：如阀门、过滤器、配水龙头等。 ⑤增压和储水设备：水泵、水箱等。⑥室内消防设备
可见的新建各种排水和其他重力流管线，
b
可见的采用粗实线、不可见的采用粗虚线。
0.75b
表示新设计的各种给水和其他压力流管 线，原有的各种排水和其他重力流管线。 可见的采用中粗实线、不可见的采用中粗 虚线。
给水排水设备、零件的轮廓线，原有的 0.5b 各种给水和其他压力流管线。
总图中原有建筑物和构筑物轮廓线，各 0.25b 种标注指引线、标高等。
图5.15 单罐变压式气压给水设备
图5.16 单罐定压式气压给水设备
1—止回阀；2—水泵；3—气压水罐1；—止回阀；2—水泵；3—气压水罐；
4—压力信号器；5—液位信号器； 4—压力信号器；5—液位信号器； 6—控制器；
6—控制器；7—补气装置； 8—排气阀；9—安全阀
79— —压 安力 全调 阀节 ；阀11；—8储—气补罐气装置；8—排气1阀515；
2. 管子和管件单、双线图的表示方法（见表）
管子
弯头
三通 四通
大小头
阀门
具体图例具体分析
22
管道工程识图基础知识
四、管道交叉与重叠
1. 管道交叉
（1）单线图管子在平、立面图上的交叉 （2）双线图管子在平、立面图上的
管道工程识图·工艺·预算第2章
• ２)平面图(也称为俯视图).将管道(或管子、管件)从上向下面的水平投 影面投影,即得到该管道(或管子、管件)在水平投影面上的图形;然后 将该图形绕着OX 轴向下旋转９０°,画在其正立面图的正下方.
• ２.３.１ 剖视图的基本知识
• １. 剖视图的概念 • 在安装工程中,当阀门或其他附件的内部结构比较复杂时,为了清楚地
表达其结构,通常会利用一个平面将其切成两半,然后把需要表达的一 半向着投影面投影,这样所得到的图形称为剖视图,简称剖视. • ２. 剖视图的标注 • 剖视图应标注剖切位置(线)、投影方向和剖视图编号三个主要内容. • (１)剖切位置(线).剖切位置以两小段短的粗实线表示,一般线宽为１~ １.５b.线长为３~５mm.
上一页 下一页 返回
２.２ 管道轴测图
• 正三通所处的位置不同,其方位和斜等轴测图的图形也不同.单、双线 图-正三通的斜等轴测图如图２.２８所示.
• 画图时,从O１ 点起,将等径正三通的主短管１和支短管２在平、立面 图上的实长,分别量在O １ Y １ 轴和O １ Z １ 轴上.
上一页
返回
２.３ 管道剖视、剖面、节点图
上一页 下一页 返回
２.１ 管道平、立、侧面图
• ３. 管件的遮挡 • 管子连接处的管件,如弯头、三通等,其立管和横管常存在遮挡关系. • (１)单线图(图２.４、图２.５).若先看到管口时,粗实线不穿过小圆,画
到粗实线小圆的边上;若后看到管口时,粗实线穿过小圆的圆心(若只遮 挡了一半,粗实线画到圆心). • (２)双线图(图２.６、图２.７).若先看到管口时,小圆为画有“十”字 中心线的中实线小圆(若是弯头,为画有“十”字中心线的中实线半圆 );若后看到管口时,小圆为画有“十”字中心线的中虚线小圆(若只遮 挡了一半,如弯头,为画有“十”字中心线的中虚线半圆或不画).
管道工程识图与施工工艺PPT课件
不能装反了。
可编辑课件PPT
39
用途：用于既需截断，又需小范围调节流量 的管道上。广泛用于水暖和工业管道中
2、闸阀（又称闸门，或闸板阀） 结构见P63，图4.15。 特点：（与截止阀相比） 严密性较差；流阻小； 不能调节流量；无安装方向性。 用途：用于仅需截断的管道，多用于室外给水工程
• 书写形式:DN+数值（mm) • 常用普通钢管规格见表4.1，当已知管道内径，需表示其公称直径时，
查相应管材公称直径等级表，其公称直径数值等于相应管材接近的公 称直径等级值，如实测内径为50.8mm，其公称直径表示为DN50
可编辑课件PPT
3
4.1.2 公称压力、试验压力和工作压力
材料不同的管道所能承受的来自管道内部介质的最大压力不同， 管管道内介质温度不同时，同一材料的管道所能承受的最大压力 也不同，一般随介质温度的升高，材料耐压程度下降。
可编辑课件PPT
50
• 2)截止阀
可编辑课件PPT
51
图4.16 截止阀 (a)内螺纹直通式； (b)法兰直通式； (c)内螺纹直角式 1—阀体；2—手轮； 3—阀杆；4—压盖； 5—阀盘(或阀针)； 6—密封圈；7—法兰
可编辑课件PPT
52
图4.17 止回阀 (a)法兰立式升降式； (b)内螺纹升降式；
15
• 4.2.2 非金属管材及其管件 • 1)铝塑复合管(PA管)
可编辑课件PPT
16
图4.5 铝塑管的结构
可常用铜管件
• 特点：任意弯曲不反弹，可以减少大量管接头，节省工时，工程造价
低，内壁光滑，阻力小，介质流动性能好，可减少管道直径，降低成本。
管道工程识图讲义(放大3)
管道工程识图与施工工艺讲义重庆大学继续教育学院建管系王新阳主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示或标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、同气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板二、型钢一）、圆钢二）、扁钢（也称带钢）三）、角钢四）、槽钢管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。
工艺管道工程(识图)82911
第一节安装工程识图一、编制前的准备工作：(应具备的几个条件)1、完整的施工图：包括基本图和详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。
详图包括节点图、大样图和标准图(重复利用图)。
B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。
D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
以上三点是文字说明，但是施工图纸不可缺少的组成部分。
E、流程图：是对一个生产系统的工艺变化过程的表示。
通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。
F、平面图：施工图中的基本图。
主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。
G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。
M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。
大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。
标准图：(重复利用图)具有通用性质的图样。
它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。
一般由国家或有关部门出版标准图集。
2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。
根据工程类别和企业等级所给定的取费标准。
4、经有关部门审批的施工组织措施，包括大型设备的拉运、吊装及三通一平等。
正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。
二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。

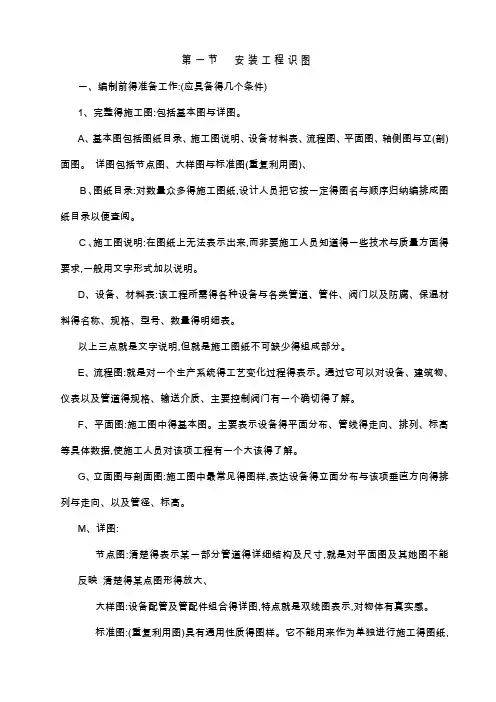

工艺管道工程(识图)
第一节安装工程识图一、编制前得准备工作:(应具备得几个条件)1、完整得施工图:包括基本图与详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图与立(剖)面图。
详图包括节点图、大样图与标准图(重复利用图)、Ｂ、图纸目录:对数量众多得施工图纸,设计人员把它按一定得图名与顺序归纳编排成图纸目录以便查阅。
Ｃ、施工图说明:在图纸上无法表示出来,而非要施工人员知道得一些技术与质量方面得要求,一般用文字形式加以说明。
D、设备、材料表:该工程所需得各种设备与各类管道、管件、阀门以及防腐、保温材料得名称、规格、型号、数量得明细表。
以上三点就是文字说明,但就是施工图纸不可缺少得组成部分。
E、流程图:就是对一个生产系统得工艺变化过程得表示。
通过它可以对设备、建筑物、仪表以及管道得规格、输送介质、主要控制阀门有一个确切得了解。
F、平面图:施工图中得基本图。
主要表示设备得平面分布、管线得走向、排列、标高等具体数据,使施工人员对该项工程有一个大该得了解。
G、立面图与剖面图:施工图中最常见得图样,表达设备得立面分布与该项垂直方向得排列与走向、以及管径、标高。
M、详图:节点图:清楚得表示某一部分管道得详细结构及尺寸,就是对平面图及其她图不能反映清楚得某点图形得放大、大样图:设备配管及管配件组合得详图,特点就是双线图表示,对物体有真实感。
标准图:(重复利用图)具有通用性质得图样。
它不能用来作为单独进行施工得图纸,只作为某些施工图得一个组成部分。
一般由国家或有关部门出版标准图集。
２、现行得工程预算定额及单位估价表3、工程所在地现行得材料预算价格及材料调价得有关规定(系数调整或规定内得材料价格按实调整)。
根据工程类别与企业等级所给定得取费标准、4、经有关部门审批得施工组织措施,包括大型设备得拉运、吊装及三通一平等。
正常施工图预算所包含不了得工作内容,根据施工组织措施进行编制。
二、通过识图应了解得几个问题:１、工程概况:比如一座转油站,有泵房、罐区、加热炉区,以及连接几个大区得平面管网,之配套得还有采暖系统、给排水系统。
工艺管道施工图识读解读
5
管间盲板
6
限流孔板
7
平盖封头（外盲板）
8
椭圆形封头
9
法兰盖
10
丝堵
11
管帽 （螺纹）
图例
续表2-3 （管件安装） 说明
同学们 大家好
序号 名 称
1
闸阀
图例 螺纹或承插连接
续表2-3-1 （阀门安装） 法兰连接
2
截止阀
3
止回阀
4
球阀
5
蝶阀
序号
名称
6
调节阀
7
旋塞阀
8
安全阀
9
减压阀
10
隔膜阀
保温管
3
伴热管
4
电热管
图例
说明
用于一张图内只有一种管道 用汉语拼音字头表示管道类别 用图例表示管道类别 也适用于防结露管
5
管道交叉
6
管道重叠
7
防护套管
同学们 大家好
8
夹套管
9
软管
10 管内介质流向
11 管道坡向及坡度
序号 1
名称 90°弯头
2
45°弯头
3
同（偏）心异径管接头
（偏）同心大小头
4
活接头
注：图线的宽度d一般宜在0.7～2mm图线宽度的推荐系列中选择，该系列为：0.13mm，0.18mm，0.25mm， 0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm，波浪线一般是用徒手画出。
（2）液体与气体管道代号 管道施工图中输送液体与气体的管道，一般用粗实线表
示，图线的宽度d一般在0.4～1.2mm。为了区别各类管道，在 线的中间须注上汉语拼音字母的
管道识图培训提纲讲解
管道识图培训提纲一、管道布置图1、定义管道布置图又称配管图,其是指表示设备位置、管线走向、尺寸、管线附件的图纸，配管图主要是管道的平面视图，依据工艺流程图和总图完成2、图面内容北向标、图签、管口表、说明、KEY-PLAN、布置图、详图3、单位及比例（1）图面上所有未标单位的尺寸都以毫米为单位。
（2）逗号不得出现在尺寸中。
（3）管线号、设备号的表示应与流程图相一致。
（4）比例一般以1/30，1/50 为最常用。
4、线型，文字及数字（1）线型和线宽的规定见下表1。
（2）文字及数字。
（a）配管图上的文字，数字及字体应为垂直体。
（b）应注意下列字母容易同数字混淆（例：D，I，O，Z）。
（3）文字，数字的高度及书写方向的倾斜度。
（a）5mm两行标题栏，详图或立面图的表示符号，设备位号，管廊标高，分区接图号。
（b）4mm三行或四行表示的标题栏，管口中的设备位号，标柱号，发行文字和日期，标题栏中的图号。
（c）3mm除了（a），（b）项以外的文字，数字。
表. 15、尺寸的表示法(1)总则（a）总尺寸及标高在平面图上应表示。
（b）管线的长度用整数表示，小数点以后舍去，精确到毫米。
（c）对于斜管，表示平面尺寸。
（d）倾斜管的尺寸表示至小数点第一位。
（除以下情况外，要避免重复标注尺寸）（I）管廊上配管的间隔尺寸（II）与其它区的图纸的连接尺寸（e）管道元件要原封不动地使用各资料数据表中的数值。
（f）组装尺寸用整数表示（每一元件总尺寸的计算至小数点第一位）。
（g）与其它图纸相接的管道尺寸应表示在相接区的附近。
（h）垫片的厚度包括在相关阀门尺寸中。
例：(i)“EL”加注在管中心标高前，如果因梁或支架，管子需标管底标高时，加注“BOP.EL”。
(j)在坡度管和重力流管线要控制标高时，应以“WPEL”（工作点标高）表示。
(k)构筑物的标高在下列中以参考点“A”来测定。
(l)花纹钢板或钢篦子板铺面工字钢托梁混凝土(m)设计基准和坐标（由计算机核对尺寸）座标应在平面图上表示，并由负责人指导例(2)斜管（a）坡向符号的使用（I）用三角形表示单管线的坡向，如果P&I或UFD已表示了坡度，那么配管图上可不用表示。
工艺管道识图知识讲义全
第三章工艺管道识图知识一、图纸中的符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。
点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪线：管件、阀件断裂处的边界线2、管道的规定代号：油气田常用：油管线Y 油气混输YM 原油管线Y含水原油管线S Y天然气管线M 循环冷却水XH给水管线S 蒸汽管线Z 排水管线X热水管线R 生产热水管线R1 热水回水管线R4回水管线(凝结水管) N炼油化工常用：3、常用图例：见表2－2－1。
工艺管线安装施工图常用图例表2－2－14、施工图的表示方法：A、标题栏：项目：具体的工程名称图名：本张图纸的名称和主要内容设计号：设计部门对该工程的编号图号：本专业图纸的编号顺序B、比例：缩小比例：1：2、1：3、1：5、………放大比例：2：1、4：1、10：1、………无比例时如何确定比例管道施工图中常用比例：1：25、1：50、1：100、1：200、1：500C、标高：管道高度用标高表示。
在立(剖)面图中，为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。
管道的相对标高，以建筑物低层室内地坪为正负零。
对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。
一般标高：管中心标高：管顶标高管底标高工艺管线轴测图中常用EL+数字表示标高D、坡度、方向标：E、尺寸线：起始线(箭头)、尺寸线、尺寸数字、尺寸界线。
二、管道安装工程的识图：工程图纸是设计人员对所设计工程全部意图的表达，识图则是预算人员了解工程情况重要而关键的一步，也是从事施工图预算编制的首要条件和环节。
(一)管道的单双线图：管道施工图从图纸上可分为单线图和双线图。
在图形中仅用两条线条表示管子和管件形状的方法叫做双线表示法，由它画成的图样称双线图，另外由于管子的截面尺寸要小的多，所以在小比例的施工图中，往往把管子的壁厚和空心的管腔全部看成是一条线的投影。
管道工程识图与施工工艺培训讲义330页
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
▪ (2)多根交叉管线的正等轴测图
图2.8 多根交叉管线的正轴测图 (a)正投影图；(b)正等轴测图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
▪ 4)弯头的正等轴测图 ▪ 5)三通的正等轴测图
图2.9 弯头的正轴测图之一 (a)正投影图；(b)正等轴测图
图1.9 两根直管在正立面图上的重叠
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图1.10 4根直管在正立面图上的重叠
▪ 1.4.1 管道三视图的识读方法 ▪ 1)看视图，想形状 ▪ 2)对线条，找关系 ▪ 3)合起来，想整体 ▪ 1.4.2 识图举例
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.6 多根管线的正轴测图 (a)正投影图；(b)正等轴测图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
▪ 3)交叉管道的正等轴测图 ▪ (1)两根交叉管线的正等轴测图
图2.7 两根交叉管线的正轴测图 (a)正投影图；(b)正等轴测图
图2.10 弯头的正轴测图之二 (a)正投影图；(b)正等轴测图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.11 弯头的正轴测图之三 (a)，(c)正投影图；(b)，(d)正等轴测图
图2.12 三通的正轴测图 (a)，(c)正投影图；(b)，(d)正等轴测图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
高等职业教育工程造价专业系列丛书——管道工程识图与施工工交叉
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
工艺管读图识图
管道识图1、完整的施工图：包括基本图和详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。
详图包括节点图、大样图和标准图(重复利用图)。
B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。
D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
以上三点是文字说明，但是施工图纸不可缺少的组成部分。
E、流程图：是对一个生产系统的工艺变化过程的表示。
通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。
F、平面图：施工图中的基本图。
主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。
G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。
M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。
大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。
标准图：(重复利用图)具有通用性质的图样。
它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。
一般由国家或有关部门出版标准图集。
二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。
举例说明：2、各系统规定所用的材质、介质的工作压力、温度等，了解管道的焊缝等级，以便满足对焊口的处理(热处理及无损探伤)。
3、根据编制说明和蓝图，了解管道所处的位置(地上、地下、沟内、沟外)，以及对管道防腐、刷油、保温的要求。
三、符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。
工艺管道施工图识读
工艺管道施工图识读工艺管道施工图识读建设集团技术培训中心综合基地技能教师：高良富工艺管道图的特点是线条简单、图形复杂，它不仅具有机械图的两大要素，还具有方向性等特点。
也就是说，工艺管道图不仅需反映出管子、管件、阀门、支架、设备、仪表等的形状、位置和尺寸，而且需反映出管路内介质的性质、温度、压力和流向。
工艺管道图是一种用图线、图例、符号和代号，按正投影或轴测投影原理绘制而成的象形图。
工艺管道图也是由基本图和详图两部分组成的。
其中基本图包括工艺流程图、设备布置图、管道布置图、图纸目录、施工图说明，设备材料表属于基本图的范畴；详图包括节点图、大样图和标准图。
1．图纸目录图纸目录是把一个工程项目的各种施工图按一定顺序排列，从中不仅可以知道该工程的工程名称、建设单位、设计单位，更主要的是知道图样的名称编号、张数。
当拿到一个工程项目的图样时，应首先按图样目录进行清点，以保证取得完整的设计资料。
2．施工图说明凡是在施工图中无法表达或不便表达，而又必须让施工单位知道的内容，可以用施工说明(有的也写为设计说明)的形式用文字阐述出来，如设计依据、与施工有关的技术数据、特殊要求、采用的施工验收规范和应遵循的技术标准等。
3．设备材料表设备材料表一般应列出工程项目所需的设备和主要材料的型号、规格、数量，以供建设单位和施工单位参考。
4．工艺流程图或系统图工艺流程图或系统图一般用于生产工艺比较复杂的工艺管道系统(如石油化工管道)和公用工程中的管道系统，通过流程图可以知道生产工艺是如何通过管道系统来实现的，生产设备在生产工艺中的位置和作用、仪表控制点的分布、介质流向等方面的内容，以便对生产工艺有较全面的理解，使施工活动更好地贯彻设计意图。
5．平面图平面图表达建筑物的平面轮廓、设备位置、管道分布及其与建筑物、设备的平面关系，此外还要标注管径、标高、坡向、坡度和立管编号。
平面图是施工中最基本的图样。
6．立面图和剖面图立面图和剖面图是和平面图配套的，平面图中无法表达的管道垂直走向、分布及其与建筑物或设备的关系，都通过不同方向的剖面图表达出来。
工艺管道讲义1(下发)
工艺、集输及长距离输送管道工程目录第一章油田工艺设备安装工程简述第一节油田油气集输第二节稠油集输第三节气田集输第四节含油污水处理第五节油田注水、注汽第二章工艺管道工程第一节管道工程基本知识第二节工艺管道工程施工图预算的编制第三节实例第三章油气集输管道安装第一节油气集输管道概述第二节管道施工第三节预算编制的基本内容第四节管道的阴极保护第五节管道穿跨越工程第六节工程量计算规则第七节实例第四章长距离输送管道第一节长距离输送管道的界定和施工程序第二节工程量计算规则第三节实例第一章 油田工艺设备安装工程简述第一节 油 田 油 气 集 输油气集输工艺是将分散的油井产物经过单井的油、气、水的产量计量，收集处理成质量合格的原油、天然气、石油液化气、轻烃等产品，并经过储存、计量后输送到用户的全过程。
采用合理的油气集输工艺流程，对于油田建设的总体布局，对于油田的可靠生产、工艺水平及生产经济效益起着关键的作用。
油气集输流程：(加热降凝、加降凝剂)外输一、油井：1、采油树直接进计量站。
2、井口加4m 2水套加热炉。
(DN80)二、计量站：主要由总机关、双循环水套加热炉、计量分离器等组成。
作用是油井产物的收集，汇总加热后输送到接转站或联合站。
同时单井的产物加热后进入计量分离器进行单井油气产量的计量，计量完成后混合汇入总汇管，加热后外输。
外输见附图：三、接转站：主要由油气分离器、储油罐、泵房、加热炉组成。
油、气、水混合物进入接转站的分离器进行油气分离，分离出的油水混合物经泵房提升进入加热炉升温输送至联合站。
分离出的天然气(伴生气)，部分用作加热炉燃料，多余部分外输。
外输 ―――――――――――――四、联合站：主要由卧式分离器(缓冲)、三相油气水分离器、缓冲罐(储油罐)、泵房、加热炉。
联合站的主要流程分油、气、水三部分。
油的流程：计量站或接转站来油汇总进卧式缓冲罐，气液一次分离，液进入三相分离器进行油、气、水的分离，其中油进入储油罐(水沉降)，经泵房提升送入加热炉，外输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章工艺管道识图知识一、图纸中的符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。
点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪线：管件、阀件断裂处的边界线2、管道的规定代号：油气田常用：油管线 Y 油气混输 YM 原油管线 Y含水原油管线 S Y天然气管线 M 循环冷却水 XH 给水管线 S 蒸汽管线 Z 排水管线 X热水管线 R 生产热水管线 R1 热水回水管线 R4 回水管线 (凝结水管) N炼油化工常用：3、常用图例：见表2－2－1。
工艺管线安装施工图常用图例表2－2－14、施工图的表示方法：A、标题栏：项目：具体的工程名称图名：本张图纸的名称和主要内容设计号：设计部门对该工程的编号图号：本专业图纸的编号顺序B、比例：缩小比例：1：2、1：3、1：5、………放大比例：2：1、4：1、10：1、………无比例时如何确定比例管道施工图中常用比例：1：25、1：50、1：100、1：200、1：500C、标高：管道高度用标高表示。
在立(剖)面图中，为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。
管道的相对标高，以建筑物低层室内地坪为正负零。
对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。
一般标高：管中心标高：管顶标高管底标高工艺管线轴测图中常用EL+数字表示标高D、坡度、方向标：E、尺寸线：起始线(箭头)、尺寸线、尺寸数字、尺寸界线。
二、管道安装工程的识图：工程图纸是设计人员对所设计工程全部意图的表达，识图则是预算人员了解工程情况重要而关键的一步，也是从事施工图预算编制的首要条件和环节。
(一)管道的单双线图：管道施工图从图纸上可分为单线图和双线图。
在图形中仅用两条线条表示管子和管件形状的方法叫做双线表示法，由它画成的图样称双线图，另外由于管子的截面尺寸要小的多，所以在小比例的施工图中，往往把管子的壁厚和空心的管腔全部看成是一条线的投影。
这种在图形中用单根粗实线来表示管子和管件的图样，通常叫做单线表示法，由它画成的图样称为单线图。
下面将重点学习管道单线图的表示方法。
1、管子的单线图：如图2－2－1是管子的单线图，根据投影原理，它的平面投影应积聚成一个小圆点，但为了便于识别，我们在小园点的外面加画了一个小圆。
大部分施工图中，仅画一个小圆，圆心并不加点，所表达的意义都是相同的。
用单线图表示的弯头如图2－2－2在平面图上先看到立管的断口，后看到横管立管的断口是一个小圆，横管是一条线。
在侧面图上线看到立管，横管的断口在背面看不到，这时横管是一个小圆，立管画到小圆的圆心，表示立管向下然后向后。
图2－2－3为450弯头的单线图，450弯头的画法和900弯头的画法相似，只是900弯头画成整个小圆，而450弯头只成半个小圆。
图2－2－4、2－2－5是三通的单线图。
图2－2－4：在平面图上先看到立管的断口，所以把立管画成一个小圆，横管画在小圆两边。
在左立面图(左视图)上先看到横管的断口，所以把横管画成一个小圆，立管画到小圆的上边。
图2－2－5的平面图上是一个三通，立面图上先看到横管，横管是一条线，向后的管线的断口看不到，所以横管穿过圆心。
左视图则是先看到横管的断口，向后的管线画到小圆的左侧。
样的表示形式相同。
图2－2－6是四通的单线图。
同径四通和异径四通的单线图在图样的表示形式上相同，小圆中间加一点。
图2－2－7是同心大小头的单线图，同心大小头画成等腰梯形和等腰三角形，这两种表示形式意义相同。
图2－2－8是偏心大小头的大小头。
如偏心大小头在平面图上的图样与同心大小头相同，就需用文字加以注明偏心两字以免混淆。
见图2－2－9是阀门的几种表示方法：2、管子的积聚：弯管的积聚：弯管是由直管和弯头两部分组成。
直管积聚后是一个小圆，与直管相连接的弯头，在拐弯前的投影也积聚成小圆，并且同直管积聚成小圆的投影重合，如图2－2－10。
如图2－2－10右侧平面图，先看到右立管的断口，右立管画成一个小圆，后看到横管，代表横管的直线画到小圆的边，再看到向下拐的左立管，但在平面图上显示的仅仅是弯头背部的投影，因此横管画到代表左立管的小圆的圆心。
直线和阀门连接的投影从平面图上看，好象仅仅是个阀门并没有管子，实际直管积聚成的小圆同阀门内径的投影重合，如图2－2－11所示，直管与阀门连接的单线图里仅仅是一只阀门的平面图。
阀门与弯管连接，先看到弯头背部，再看到阀门。
立管部分在平面图上反映不出，它所积聚的小圆被弯头的投影所遮盖，如图2－2－11所示，平面图上先看到横管一条线，左侧向下拐的立管上和阀门连接，这时横管画到表示立管和阀门的小圆的圆心。
立管向下然后向前拐，在立面图上看到的是前后走向的管线的断口，是一个小圆。
3、管子的重叠：长短相同的两根管子，如果重叠在一起的话，它们的投影就完全重合，反映在投影面上好象是一根管子的投影，这种现象称为管子的重叠。
两根直管重叠的表示方法：如图2－2－12，当投影中出现两根管子重叠时，假想前(上)面一根子已经截去一段(加折断符号)，显示出后(下)面的一根管子，用这样的方法可以把两根或多根重叠管线显示清楚。
这种表示管线的方法，称为折断显示法。
如图2－2－13，是弯管和直管两根管线重叠的平面图。
如上图：弯管高于直管，不加折断符号，只需弯管和直管断开3～4mm，以示区别弯管和直管不在同一个标高上。
如下图：弯管低于直管，一般用折断符号将直管折断，显露出弯管。
多根管线重叠的表示方法：如图2－2－144、管子的交叉：在图纸中经常出现交叉管线，这是管线投影相交所至。
如果两条管线投影交叉，一般高的管线应显示完整，低的管线要断开表示。
见图2－2－15。
多根管线的交叉：如图2－2－16，是由a、b、c、d四条管线投影相交所组成的平面图。
图中断开c管看到的b和d管，断开d管看到的b管，断开b管和d管，看到的a管。
因此从上到下排列的顺序应是a、b、d、c。
5、管线投影图的识读：A：视图的步骤和方法：(1)看视图、想形状：拿到一张管线的平面图后，先要弄清它是由几个视图来表示这些管线的形状和走向的，在看立面图或侧立面图，看清平面图和立面图之间的关系，然后想象出这些关系的大概轮廓形状。
(2)对线条、找关系：管线的大体轮廓想象出后，各个视图之间的相互关系可利用对线条(即对投影关系)的方法，找出视图之间对应的投影关系，尤其是积聚、重叠、交叉管线之间的投影关系。
(3)合起来、看整体：看懂了诸视图的各部分形状后，再根据它们相应的投影关系综合起来想象，对各路管线形成一个完整的认识。
这样就可以在脑子里把整个管线的立体形状、空间起向、完整的勾划出来了。
B、识读举例：例一：运用正投影原理，根据平面图画出立面图：见图2－2－17，平面图的图样是已知的，运用“对线条、找关系、合起来、想整体”的方法，对平面图进行分析，可知这路管线是由两个摇头弯组成，管线的标高从左到右逐渐降低。
例二：见2－2－18，是管线安装图纸中比较常见的图形。
小结：根据以上识图要领，对管线转弯图形可作如下总结：管转弯，看圆圈，平面图上线转弯，竖向管道变圆圈，线进圈中向下弯；立面图上线转弯，前后管线变圆圈，线进圈中向后弯；左(右)视图管转弯，水平管线变圆圈，线进圈中向右(左)弯。
练习：运用投影原理，根据平面图，画出立面图(垂直管线长度自定)。
第一组第二组第三组第四组第五组第六组第七组第八组(二)管线的剖面图：1、单根管线的剖面图：利用剖切符号即能表示剖切位置线又能表示投影方向的特点，来表示管线的某个投影面。
如图2－2－19A－A剖面图反映的图样，从三视图投影角度来看就是主视图，而B－B剖面图则是左视图。
2、管线间的剖面图：在两根或两根以上的管线之间，假想用剖切平面切开，然后把剖切平面前面部分的所有管线移走，对保留下来的管线重新进行投影，这样得到的投影图称为管线间的剖面图。
如图2－2－203、管线间的转折剖面图：用两个相互平行的剖切平面，在管线间进行剖切，所得到的剖面图称为转折剖面图。
如图2－2－21练习1、根据平面图画出A－A、B－B剖面图：2、根据平面图上的剖切符号，画出其相应的平面图：(三)管线的轴测图管道轴测图能把管线的走向在一个图中直观形象的表现出来，富有立体感，比较容易看懂。
轴测图的关键是要确定一个方向标，这个方向标的北（向）与管道布置图上的方向标北应该是一致的。
管道轴测图册附有材料表。
管道轴测图不必按比例绘制，但管件、阀门布置要协调。
三、通过识图应了解的几个问题：1、工程概况：比如装置中有泵房、罐区、管廊、主装置区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。
2、各系统规定所用的材质、介质的工作压力、温度等，了解管道的焊缝等级，以便满足对焊口的处理(热处理及无损探伤)。
3、根据编制说明和蓝图，了解管道所处的位置(地上、地下、沟内、沟外)，以及对管道防腐、刷油、保温的要求。
第四章工艺管道施工图预算编制一、编制前的准备工作：(应具备的几个条件)1、完整的施工图：包括基本图和详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。
详图包括节点图、大样图和标准图(重复利用图)。
B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。
以上三点是文字说明，但是施工图纸不可缺少的组成部分。
D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
E、流程图：是对一个生产系统的工艺变化过程的表示。
通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。
F、平面图：施工图中的基本图。
主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。
G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。
M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。
大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。
标准图：(重复利用图)具有通用性质的图样。
它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。
一般由国家或有关部门出版标准图集。
2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。
