雨水井工程量计算【篇一：排水工程量计算规则】排水工程量计算规则一、砼管道基础及辅设工程量计算规则1．砼管道基础按图示尺寸的体积以m计算。
2．枕基个数扣除井径后的管道净长每2m计算1个，不足2m时，按实作个数计算。
3．管底坡度大于10%时，管长按斜长计算。
4．管底坡度大于10%时，管长按斜长计算。
5．闭水试验按实际闭水长度计算，不扣除各种井所占长度。
6．管道长度按平面图的井距长度（中-中），减去井室净空及其它构筑物所占的长度计算。
管道应减井室的长度l规定如下：当井室为短形时，l=井室净距-0.1m；当井室为圆形时，按下表长度扣除：3注：①单向接入圆井的管道，按表中应扣长度的1/2计算。
②当接入圆井两端的管径不同时，分别计算扣减长度。
二、定型井工程量计算规则1．检查井深度从井底计算至井盖顶。
2．各种井按不同的井深和不同的井径或适用管径以座计算。
三、非定型井、池基础及砌筑工程量计算规则1．井、池垫层、基础按图示尺寸的体积，以m计算。
2．井内沉砂坑加深部分增加的工程量，合并在基础内计算。
1．顶管的长度按顶入土层内的长度计算。
2．长距离顶管工作坑的个数，由施工组织设计根据地形、地质、水文等条件决定。
3．顶管的接口处理按实抹个数计算。
五、给排水构筑物工程量计算规则 1．沉井：①钢筋砼各类构件均按图示尺寸，以砼实体面积计算，不扣除0.3m 以内的孔洞体积。
②各类池盖中的进入孔、透气孔盖以及以盖相连接的结构，工程量合并在池盖中计算。
332332③平底池的池底体积，应包括池壁下的扩大部分；池底带有斜坡时，斜坡部分应按坡底计算；锥形底应算至壁基梁底面，无壁基梁者算至锥底坡的上口。
④池壁分别不同厚度计算体积，如上薄下厚的壁，按平均厚度计算，池壁厚度应自池底板面算至池盖下面。
⑤无梁盖应包括与池壁相连的扩大部分的面积；肋形盖应包括主、次梁及盖部分的体积；球形盖应自池壁面顶面以上，包括边侧梁的体积在内。
⑥沉淀池水槽，系指池壁上的环形槽及纵横u型水槽，但不包括与水槽相连接的矩形槽，矩形梁应执行梁的相应项目。

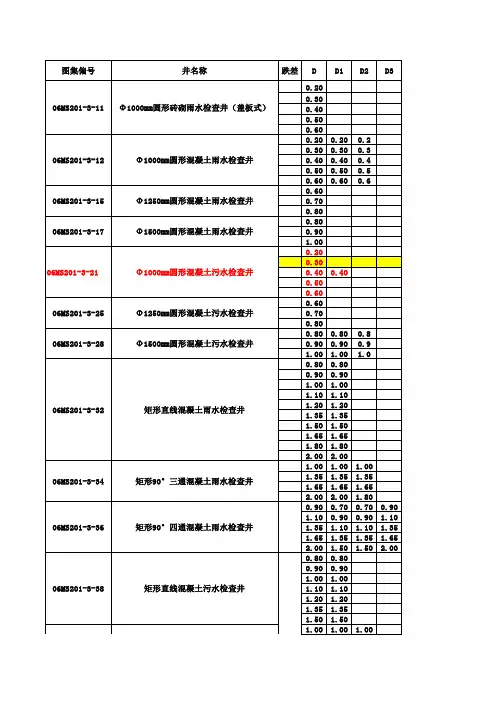

06MS201-3-检查井计算系数
