地下室顶板行车支撑方案

目录

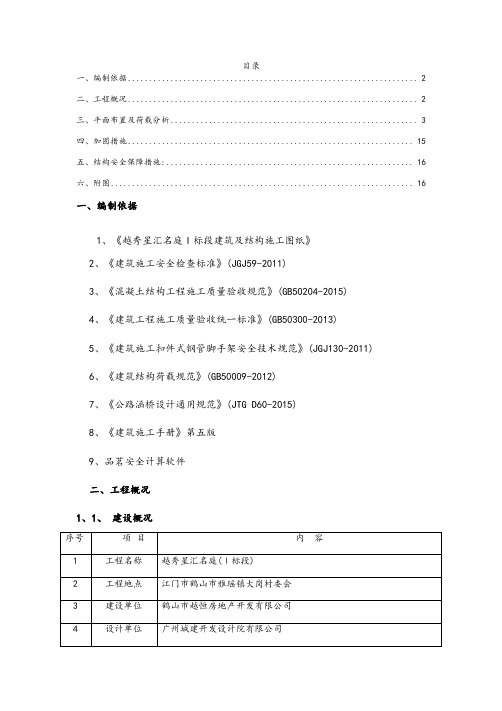

一、编制依据 (2)

二、工程概况 (2)

三、平面布置及荷载分析 (3)

四、加固措施 (15)

五、结构安全保障措施： (16)

六、附图 (16)

一、编制依据

1、《越秀星汇名庭I标段建筑及结构施工图纸》

2、《建筑施工安全检查标准》（JGJ59-2011）

3、《混凝土结构工程施工质量验收规范》（GB50204-2015）

4、《建筑工程施工质量验收统一标准》（GB50300-2013）

5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）

6、《建筑结构荷载规范》（GB50009-2012）

7、《公路涵桥设计通用规范》（JTG D60-2015）

8、《建筑施工手册》第五版

9、品茗安全计算软件

二、工程概况

1.1. 建设概况

序号项目内容

1 工程名称越秀星汇名庭（Ⅰ标段）

2 工程地点江门市鹤山市雅瑶镇大岗村委会

3 建设单位鹤山市越恒房地产开发有限公司

4 设计单位广州城建开发设计院有限公司

5 监理单位广州越秀地产工程管理有限公司

6 总承包单位上海建工五建集团有限公司

1.2 工程位置概况

项目地理位置

1.3 设计概况

本工程总建筑面积161329.04m²，由一层地下室、7栋高层住宅、91栋独栋别墅、24栋屋顶别墅、底商、公建配套组成。

具体由六个单项组成：

为了保证二次结构及装饰装修过程中垂直运输问题，故考虑地下室顶板设置材料堆场并地下室挡土墙外回填，采用规划小区道路及消防通道作为施工道路。

本工程地下室施工即将完毕，挡墙外侧的土方提前回填，以及二次砌体的插入，施工现场的场地比较狭小，钢筋加工房需要转至屋面，为了配合土方回填和砌体施工的顺利进行，需要在屋面上行成施工道路，以供施工材料的顺利转运。对于回填土、挖机、上屋面的材料车、钢筋加工房等的布置和荷载情况进行分析，以保证本工程主楼结构施工时材料的正常运输、堆码、加工和使用，特出此方案。<<砂浆罐及施工电梯基础加固方案另详见各专项方案>>

三、平面布置及荷载分析

1、平面布置：为了保证二次结构及装饰装修过程中运输问题，地下室挡土墙外侧土方回填完成后将在地下室顶板上进行行车，并堆载主体结构、二次结构以及装饰装修所用建筑材料。我项目部在综合考虑主楼结构施工以及主楼装饰装修施工的条件下，施工总平面图进行部署和安排，具体见附图一。

2、荷载分析：挡墙外侧土方回填完毕后需在地下室顶板形成一条施工道路，屋面的荷载如下：

①行车荷载：

混凝土罐车：考虑一车12m3混凝土，其罐车自重=13.5T

混凝土重量=2.5×12=25T

总重量：13.5+25=48.5T

干混砂浆罐车：考虑30t干混砂浆运输车，其车自重：13.7T

总重量：30+13.7=43.7T

钢筋车: 考虑为30T，其车自重：17.5T

总重量：30+17.5=47.5T

综上考虑，其形车重量需至少考虑到50T。

②材料堆场荷载：

钢筋：标准层一层钢筋用量约30T，考虑备三层钢筋用量。

其钢筋堆场钢筋重量：180T，按照均布荷载考虑为：180×10/54=33.3kN/m2（堆场按6X9考虑）

钢筋半成品堆场同钢筋堆场考虑为：33.3kN/m2

装修材料考虑为：17.5kN/m2

钢筋加工场考虑为：10×10/60=1.7kN/m2

模板加工场考虑为：10×10/60=1.7kN/m2。

周转材料考虑为：10kN/m2

干混砂浆罐：单独编制基础及支撑措施方案。

3、堆场高度分析

3.1无支撑时

普通顶板承压：因覆土0.9米厚，查《建筑结构荷载规范》GB50009-2012附录表A中A.1.4得：粘土自重为18KN/m3，普通顶板能承压静荷载等效覆土荷载18X0.9=16.2KN/m2；活荷载取总说明顶板活荷载4KN/m2。故普通顶板能承压16.2+4=20.2KN/m2（保守计算，不考虑荷载系数）

消防通道承压取值为保守计算同普通顶板承压，下列材料为荷载计算高度，实际施工应与安全高度取最小值。

（1）钢筋：

钢自重：78.5KN/m3；

1m3的钢筋堆中钢材的体积为0.9m3，所以钢筋堆放自重为70.65KN/m3；

钢筋堆放高度：31/70.65=0.44m；

（2）加气砖：

加气砖自重：5.5KN/m3；

堆放高度：31/5.5=5.64m；

（3）水泥砖：

空心砖自重：19.8KN/m3；

堆放高度：31/23.6=1.57m；

（4）半成品堆场：

半成品堆放高度=1.5×钢筋堆放高度，1.5×0.44=0.66m

（5）模板：

模板自重：0.09KN/m2（按15mm计）；

新模板堆放高度：31/0.09*0.015=5.17m；

（6）木方：

木方自重：9KN/m3；

堆放高度：31/9=3.44m；

（7）盘圆钢

盘圆钢外径：1.2m；内径：0.8m；

盘圆钢重：（1.22-0.82）×78.5/1.2=26.2KN/m2＜31KN/m2＜26.2*2=52.4KN/m2,所以只能堆放一排。

盘圆钢下垫50mm×100mm的木条，间距400mm，木条伸出宽度0.4L，如图：

（8）钢管：

钢管折算自重：26.943KN/m3；
