CAD模型转布局方法
cad模型和布局怎么互相转换
cad模型和布局怎么互相转换
cad软件作图空间有模型和布局，这两种作图空间有时候会互相转换图形使用。
下面店铺告诉大家cad模型和布局怎么互相转换，一起来学习吧。
cad模型和布局互相转换的方法一
第一步：先点击模型
第二步：双击模型中间空白处
第三步：转动鼠标中间滚轮将图移至合适位置
第四步：双击模型外部空白处就完成了
cad模型和布局互相转换的方法二
打开CAD2014程序，在模型空间中制作好图纸，在下面可以看到是处于模型选项卡
现在我们用左键点右侧的布局1选项卡，出现了布局1的图纸空间，内部实线边框是单个布局视口，显示的是模型空间的视图切换时，可以直接点模型选项卡，就回到了模型空间
或者在布局选项卡，在选项卡上点击鼠标右键，然后点激活模型选项卡，也可以回到模型空间
cad模型和布局怎么互相转换将本文的Word文档下载到电脑，方便收藏和打印推荐度：点击下载文档文档为doc格式。
CAD中的模型空间与图纸空间切换
CAD中的模型空间与图纸空间切换在CAD软件中，我们常常需要在模型空间和图纸空间之间进行切换。
模型空间是用来绘制和编辑图形对象的区域，而图纸空间则用来布局和设置打印输出。
本文将介绍如何在CAD中进行模型空间和图纸空间的切换。
在开始切换之前，我们先了解一下CAD软件的界面。
一般情况下，CAD软件的界面左下角会有一个“模型”和“图纸”两个选项卡，分别代表着模型空间和图纸空间。
在模型空间下，可以进行图形的绘制和编辑；而在图纸空间下，可以进行图形的布局和设置打印输出。
首先，我们先进入模型空间。
点击界面左下角的“模型”选项卡，就可以切换到模型空间。
在模型空间中，我们可以使用各种绘图命令来创建和编辑图形对象。
例如，我们可以使用直线、圆形、多边形等命令来创建基本的图形，也可以使用修剪、平移、镜像等命令来对已有的图形进行编辑。
当我们完成了图形的创建和编辑之后，就可以切换到图纸空间进行布局和设置打印输出了。
点击界面左下角的“图纸”选项卡，就可以切换到图纸空间。
在图纸空间中，我们可以使用视口命令来创建视口对象，并将模型空间中的图形放置到视口中进行布局。
视口可以调整大小和位置，使得图形在打印输出时能够呈现出最佳的效果。
在进行布局之后，我们还可以对图纸进行一些设置，如调整图纸的纸张尺寸、添加标题栏、标注尺寸等。
CAD软件提供了丰富的图纸设置选项，可以根据实际需求进行设置。
切换回模型空间时，我们可以通过点击界面右下角的“模型”按钮，或者使用“MSPACE”命令来直接切换。
同样地，切换回图纸空间时，我们可以通过点击界面右下角的“图纸”按钮，或者使用“PSPACE”命令来直接切换。
除了通过按钮和命令来切换模型空间和图纸空间之外，我们还可以使用快捷键来进行切换。
在CAD软件中，使用Ctrl+1组合键可以直接切换到模型空间，使用Ctrl+2组合键可以直接切换到图纸空间。
这样可以更加方便快捷地进行切换操作。
总结起来，CAD中的模型空间和图纸空间是我们在绘制和编辑图形时经常使用的两个区域。
CAD中视图旋转图形的两种方法
1、首先确保自己在布局窗口里，并已新建好视口
2、点击要旋转的视口输入“ms”进入视口
3、输入命令“UCS”再输入“Z”
4、输入要旋转的角度：要顺时针旋转视图90度，请输入90。
要逆时针旋转视图90度，请输入-90。
5、最后一步很重要,输入命令plan，选择当前世界。
（或者鼠标选择，视图----三维
视图---平面视图----当前）
6、完成旋转（模型中图形不会旋转，旋转后确定北向可在原模型自己找辅助线）。
7、可使用MVSETUP命令对视口中图形进行线方向的旋转，输入“mvsetup”
------“a”------“r”
8、根据命令画一条需要旋转的方向线
8、旋转完成。
CAD模型转布局方法
CAD模型转布局一般方法就是调取模型中某张大图里面某个部分，而不让别的部位显示出来。
比如说调取在某栋大楼某层的平面图中的某个房间的平面图，而不让别的房间显示出来最佳答案mv 空格，重新画个视口就行了嘛，通过调整视口得到你想要的效果，复杂点的mv+p画出任意形状的视口。
对了视口用不打印层画你的连接看不见图片你直接打印勾选居中打印比例自适应窗口 ~~选择打印范围要是必须在中间的话你就提前画个与打印纸张相同的矩形与圆居中对齐那样就可以了有很多使用CA D的朋友，对CAD的认识还只是介于其模型空间，下面我们就来学习一下CAD的图纸空间（布局空间）的使用方法：大家知道，AutoCAD2000以后的版本，均有布局功能。
布局中的图纸空间，提供了模拟打印图纸、进行打印设置等新功能，使我们可能在模型空间中不考虑作图比例，而用原实物尺寸绘制图纸，当图纸绘制完成后，再在不同的布局中，设置不同的出图比例即可。
但在实际应用中，大多数的人还是没有充分的利用好这个功能，原因是许多设计参加的设计技巧没有完全掌握，笔者通过大量的实践，取得了一点体会，与大家分享。
1. 在A4（横向）图中出图的设置1）创建新图层（目的是为了隐藏视口时用）创建名为lay out的新图层，并将该图层置为当前层。
2）切换到布局单击AutoC AD绘图工作界面中的“布局1”标签，切换到布局，同时自动弹出“页面设置”对话框，如图1所示。
3）设置打印设备在如图1所示的“打印设备”选项卡中，配置打印机。
在“名称”下拉列表框中，根据自己计算机W indow s系统下安装的打印机选择所要应用的打印设备。
例如：我的计算机用H P LaserJe t 1020激光打印机打印A4文件的，那么在“名称”下拉列表中就选择“HP LaserJe t 1020”。
CAD 布局(图纸空间)使用教程详细图解
CAD 布局（图纸空间）使用教程详细图解- 结构理论图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。

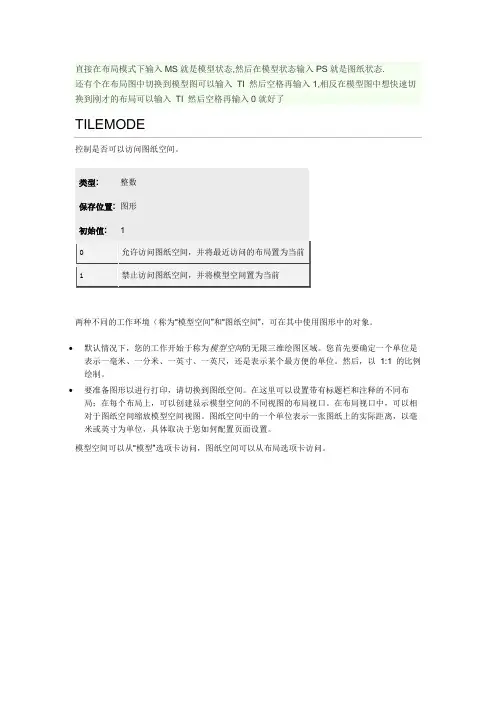

cad模型切换布局命令
直接在布局模式下输入MS就是模型状态,然后在模型状态输入PS就是图纸状态.
还有个在布局图中切换到模型图可以输入TI 然后空格再输入1,相反在模型图中想快速切换到刚才的布局可以输入TI 然后空格再输入0就好了
控制是否可以访问图纸空间。
两种不同的工作环境（称为“模型空间”和“图纸空间”，可在其中使用图形中的对象。
∙默认情况下，您的工作开始于称为模型空间的无限三维绘图区域。
您首先要确定一个单位是表示一毫米、一分米、一英寸、一英尺，还是表示某个最方便的单位。
然后，以1:1 的比例绘制。
∙要准备图形以进行打印，请切换到图纸空间。
在这里可以设置带有标题栏和注释的不同布局；
在每个布局上，可以创建显示模型空间的不同视图的布局视口。
在布局视口中，可以相对于图纸空间缩放模型空间视图。
图纸空间中的一个单位表示一张图纸上的实际距离，以毫米或英寸为单位，具体取决于您如何配置页面设置。
模型空间可以从“模型”选项卡访问，图纸空间可以从布局选项卡访问。
CAD布局操作图文教程
CAD布局操作图文教程一、开场白作图方法因人而异，这是由于大家对软件的掌握程度不同，认识的深度也不一样，同时习惯和爱好甚至性格、特点迥异，由此不同的人有不同的作图方法。
从最终结果来看，不能说哪种方法就一定高明，笨方法甚至是某些错误的绘图方法不一定画不出好图来，这全看个人的功力了，但从过程和认识上来看，我觉得还是有优劣之分的。
同时，一个人绘图习惯的形成，是在不断的实践中积累而成的，不可能一下子达到一个很高的水平，差别只在于快慢而已，这取决于个人的认知及用心程度，当然也包括个人自身的某种潜在素质（艺术的、欣赏的、美感的等），大概也包括聪明程度吧，嘿嘿。
不过请大家不要误解，以上只是随便说说而已，萝卜青菜各有所爱，就看大家的喜好和取舍了。
另外，不论采取怎样的作图方法，养成良好的作图习惯都是很重要的，这有助于提高效率。
下面的内容正像标题说的一样，仅是我的一点认识，一点方法，一点感想，并不局限于具体的应用过程或者使用方法，因为有些东西你完全可以买本书来看，从这个意义上说，书本上没有的才是难得的的，才更有助于提高。
当然，并没有强求的意思，众口难调，这里只是一点点建议。
以下以AutoCAD2006为准，且以布局出图为出发点。
二、二、模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。
4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
见下图。
三、注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。
CAD中的2D图形转换和变换技巧
CAD中的2D图形转换和变换技巧CAD软件（计算机辅助设计）是一种广泛应用于工程和设计领域的工具。
它可以帮助设计师创建和编辑2D和3D模型，以及进行图形转换和变换。
在本文中，我们将重点探讨CAD中的2D图形转换和变换技巧，以帮助读者更好地了解和运用这些功能。
一、缩放技巧缩放是CAD中最基本的功能之一。
通过缩放，我们可以调整图形的大小，使其适应特定的比例和尺寸要求。
例如，如果我们需要将一个图形缩小到一半的尺寸，我们可以使用CAD软件中的缩放功能来实现。
通常，缩放功能位于“编辑”或“修改”菜单下，可以使用热键“Z”进行快速访问。
在将图形缩放到所需大小后，可以使用“保存”或“另存为”功能将其保存。
二、旋转技巧旋转是调整CAD图形角度的一种方法。
它常用于调整图形的方向和位置，以便更好地适应设计需求。
通过选择需要旋转的图形，然后选择旋转基准点，我们可以使用CAD软件中的旋转功能将图形按照所需的角度进行旋转。
旋转功能通常位于“编辑”或“转换”菜单下，可以使用热键“R”进行快速访问。
完成旋转后，可以选择“保存”或“另存为”来保存更改。
三、镜像技巧镜像是将图形沿指定轴对称复制的一种方法。
通过选择需要镜像的图形，然后指定镜像轴的起点和终点，我们可以使用CAD软件中的镜像功能进行图形的对称复制。
镜像功能通常位于“编辑”或“转换”菜单下，可以使用热键“M”进行快速访问。
完成镜像后，可以选择“保存”或“另存为”来保存更改。
四、平移技巧平移是在CAD中移动图形的一种方法。
它常用于调整图形的位置和布局。
通过选择需要平移的图形，然后指定平移的向量或起点和终点，我们可以使用CAD软件中的平移功能将图形移到所需的位置。
平移功能通常位于“编辑”或“转换”菜单下，可以使用热键“T”进行快速访问。
完成平移后，可以选择“保存”或“另存为”来保存更改。
五、偏移技巧偏移是在CAD中复制图形的一种方法。
它常用于创建与原始图形相似但稍有变化的图形。
CAD的布局设置和技巧教程
CAD的布局设置和技巧教程CAD的布局设置和技巧教程模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。
4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。
关于图层使用1、图层命名最好用英文缩写，少用汉字。
2、根据自己的专业需求合理设置图层数量，且宜少不宜多。
3、对象属性（颜色、线型、线宽）一律随层，便于修改对象。
文字与文字样式记住几个原则：1、尽量少用字体，一般三、四种足矣。
而且尽量使用SHX字体，少用TTF字体。
2、SHX我用的是gbcbig.shx+gbenor.shx组合，这两种字体在2000版以上的CAD中都有，方便图形交换，用于标注字体、引线标注字体、一般性注释、说明。
3、TTF我用的是宋体和黑体两种，没什么好说的，Windows自带的，用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。
4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。
5、关于文字预先使用textsize命令设好默认字高，这样就不用每次都调整了。
注：坚决反对使用生僻的字体，AutoCAD中没有的坚决不用，Windows中没有的坚决不用。
CAD里模型和布局的关系
AutoCAD里模型和布局的关系经常有网友在百度知道里问一些AutoCAD的问题，发现不少人对AutoCAD 模型和空间的关系以及如何画图及最后生成图纸的过程认识比较模糊，现在谈一些自己的体会。
第一步，是在模型空间里一定要按1：1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位应该选用米，如果是画城市规划图，单位应该选用百米或千米。
操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。
默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。
如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。
在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”→“缩放”里还有另外几个。
点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。
右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。
点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。
点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。
点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。
操作菜单“视图”→“缩放”→“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限；但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。
图形界限可以操作菜单“格式”→“图形界限”来指定。
CAD模型空间与布局空间的切换技巧
CAD模型空间与布局空间的切换技巧CAD（计算机辅助设计）软件是一种广泛应用于建筑、机械、电子等领域的工具。
在使用CAD软件进行设计时，我们有时需要在模型空间和布局空间之间进行切换。
模型空间是我们进行具体构建和编辑设计的空间，而布局空间则用于预览和输出最终设计的图纸布局。
在本文中，我将分享一些CAD软件中切换模型空间和布局空间的技巧。
首先，打开CAD软件并创建一个新的绘图文件。
默认情况下，我们进入的是模型空间。
模型空间具有笛卡尔坐标系，可以进行三维建模和编辑。
在模型空间中，我们可以创建和修改具体的设计元素，比如绘制线条、多边形和曲线，添加和编辑文本、图形等。
要查看或编辑布局空间，我们需要切换到布局选项卡。
在CAD软件的界面上，通常有一个标签页用于切换模型空间和多个用于布局空间的标签页。
我们可以通过单击相应的标签页来切换到不同的空间。
当我们进入布局空间后，我们可以看到页面布局以及在页面上放置的视口。
视口是一个用于查看模型空间内容的矩形区域。
通过调整视口的位置和大小，我们可以选择要在布局空间中显示的模型空间区域。
在布局空间中，我们可以设置页面大小和比例尺，并进行图纸的排版和标注。
我们可以添加标题栏、尺寸标注和图例等标注元素。
此外，布局空间还可以添加辅助线、参考点和参考元素，帮助我们更好地组织和布置图纸。
在模型空间和布局空间之间切换时，我们可能需要进行一些调整和编辑。
例如，当我们在模型空间中修改了设计元素后，我们需要刷新布局空间以确保更新的内容正确显示在图纸上。
我们可以通过选择布局空间中的视口，并使用“刷新视口”命令来实现。
此外，我们还可以在布局空间中进行一些布局相关的设置。
比如，我们可以在页面设置中更改页面的大小和方向，选择适合打印或输出的尺寸。
我们还可以调整图纸的比例尺，以便更好地表达设计。
总的来说，CAD软件中切换模型空间和布局空间是进行设计和输出过程中至关重要的一步。
通过合理利用这两个空间，我们可以更好地组织和展示设计内容。
cad模型怎么导入布局
本文整理于网络，仅供阅读参考
cad模型怎么导入布局
cad模型导入布局的方法一：
1、在模型空间画完图后，点击作图区左下角的“布局1”选项卡，就进入布局空间，一般会提示打印设置(指定打印机等)，默认创建一个视口。
视口中显示模型空间的物体。
如果合适可以直接打印了。
2、另：调整布局空间视口的显示内容和比例的方法：命令ms，点击视口，用命令zoom、pan、三维动态观察器等，操作和模型空间里的一样.....完成后，命令ps，可以打印了。
cad模型导入布局的方法二：
1、进入布局界面
2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。
3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。
4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。
CAD如何将模型空间和布局空间相互转换
在Autocad中模型空间的简单介绍
在模型空间中创建和打印图形文件的过程与手动绘制草图时采用的过程大不相同，AutoCA D 中有两种不同的工作环境，分别用模型和布局表示，如果要创建具有一个视图的二维图形，则可以在模型空间中完整创建图形及其注释，而不使用布局。
在模型空间直接创建图形的局限性
此方法虽然简单，但是却有很多局限，其中包括以下内容：
它仅适用于二维图形
它不支持多视图和依赖视图的图层设置
缩放注释和标题栏需要计算，除非用户使用注释性对象。
使用此方法，通常以实际比例(1:1) 绘制图形几何对象，并用适当的比例创建文字、标注和其他注释，以在输出图形时正确显示大小。
Autocad模型空间的常用命令
命令的名称：MODEL
命令的作用：从命名（图纸空间）布局切换到“模型”布局。
命令的名称：RENAME
命令的作用：更改指定给项目（例如图层和标注样式）的名称。
命令的名称：VPORTS
命令的作用：在模型空间或图纸空间中创建多个视口。
如何设置将“模型选项卡”或者上一个“布局选项卡”置为当前
参数名称：TILEMODE
参数值：数值“1”是激活模型选项卡，“0”是激活最后一个布局选项卡—————————————————————————。
CAD中模型空间和图纸空间的切换技巧
CAD中模型空间和图纸空间的切换技巧CAD中模型空间和图纸空间是设计软件AutoCAD中常用的两个工作空间。
模型空间用于创建和编辑模型，图纸空间用于制作和布局图纸。
在设计过程中，我们经常需要在模型空间和图纸空间之间切换，以完成不同的任务。
下面将介绍一些在CAD中切换模型空间和图纸空间的技巧。
首先，打开AutoCAD软件，并创建一个新的绘图文件。
默认情况下，我们处于模型空间。
要切换到图纸空间，可以使用命令“PSPACE”或者点击屏幕左下角的“模型空间”按钮。
输入“PSPACE”命令后按下回车键，CAD会自动切换到图纸空间。
同样地，在屏幕底部点击“图纸空间”按钮也能切换到图纸空间。
在图纸空间中，我们可以进行图纸的制作和布局。
可以通过命令“SCALE”来设置图纸比例，以便在打印时获得正确的尺寸。
还可以使用命令“MVIEW”来创建视口，并在视口中显示模型空间中的内容。
当需要返回到模型空间时，可以使用命令“MSPACE”或者点击屏幕左下角的“图纸空间”按钮。
输入“MSPACE”命令后按下回车键，CAD 会自动切换到模型空间。
同样地，在屏幕底部点击“模型空间”按钮也能切换到模型空间。
在模型空间中，我们可以进行模型的创建和编辑。
可以使用各种绘图命令、编辑命令和修改命令来完成模型的绘制。
在设计过程中，经常需要在模型空间和图纸空间之间切换。
比如，在模型空间中创建一个3D模型后，可以切换到图纸空间中将其布局在图纸上，并添加标注和注释。
然后，再切换回模型空间进行进一步的编辑和修改。
除了使用命令和按钮切换空间外，还可以使用快捷键来实现切换。
在CAD中，按下“Ctrl”+“0”键可以快速切换到模型空间，按下“Ctrl”+“1”键可以快速切换到图纸空间。
另外，当我们在图纸空间中创建视口后，可以使用命令“VPORTS”来管理视口。
通过该命令，可以添加、删除、调整和命名视口，灵活地控制模型空间在图纸空间中的显示。
总结一下，CAD中的模型空间和图纸空间是设计中常用的两个工作空间。
CAD模型空间和布局空间的快捷键
CAD模型空间和布局空间的快捷键在CAD设计软件中，使用快捷键可以大大提高工作效率和准确性。
特别是在涉及到CAD模型空间和布局空间的操作时，掌握一些常用的快捷键是非常必要的。
本文将介绍一些常用的CAD模型空间和布局空间的快捷键，帮助设计师们更加高效地进行工作。
1. 切换模型空间和布局空间在CAD中，模型空间用于创建和编辑实际的设计模型，而布局空间用于制作打印布局和展示设计效果。
切换模型空间和布局空间的快捷键可以帮助设计师快速切换操作环境，提高工作效率。
- 切换到模型空间：Ctrl + 2- 切换到布局空间：Ctrl + 42. 放大和缩小视图在CAD设计中，放大和缩小视图是非常常见的操作。
使用快捷键可以快速调整视图大小，方便设计师进行细致的编辑和观察。
- 放大视图：Z + Enter- 缩小视图：S + Enter3. 平移视图平移视图可以帮助设计师在CAD中移动整个视图，以便更好地观察和编辑设计模型。
下面是平移视图的快捷键：- 平移视图：Ctrl + Shift +滚轮（滚动鼠标滚轮）4. 选择对象在CAD中，选择对象是进行编辑和操作的基础步骤。
使用快捷键可以快速选择需要编辑的对象，提高操作效率。
- 单个对象选择：单击左键- 多个对象选择：点击并拖动鼠标形成一个选择框，框选需要选择的对象- 反向选择：Shift + 单击左键5. 复制和移动对象复制和移动对象是常见的CAD编辑操作。
使用快捷键可以快速完成对象的复制和移动。
- 复制对象：C + Enter- 移动对象：M + Enter6. 快速绘制基本图形在CAD设计过程中，经常需要绘制各种基本图形。
使用快捷键可以快速绘制不同类型的基本图形。
- 绘制直线：L + Enter- 绘制圆形：C + Enter- 绘制矩形：REC + Enter7. 撤销和重做操作在CAD设计中，撤销和重做操作是非常常用的功能。
使用快捷键可以快速撤销和重做上一步操作。
如何在CAD软件中进行物体的旋转和移动
如何在CAD软件中进行物体的旋转和移动CAD软件作为一种广泛应用于工程设计领域的工具，可以帮助用户进行三维建模和绘图，并且提供了丰富的功能来操作和修改模型。
在设计过程中，有时候需要对模型进行旋转和移动，以便更好地调整和布局。
下面将介绍如何在CAD软件中进行物体的旋转和移动。
首先，我们需要选择要旋转或移动的物体。
通常情况下，可以通过在CAD软件的界面上点击或者框选的方式来选择物体。
选择物体后，可以使用软件提供的旋转和移动工具进行操作。
一、物体的旋转在CAD软件中，物体的旋转可以分为三种类型，分别是平面旋转、轴旋转和3D旋转。
下面将分别介绍这三种旋转操作的具体方法。
1. 平面旋转平面旋转适用于在平面内对物体进行旋转。
实现平面旋转的方法有多种，以下是其中的一种方法：步骤一：选择要旋转的物体。
步骤二：在CAD软件的工具栏中找到“旋转”或“转动”按钮。
步骤三：点击“旋转”或“转动”按钮后，通过指定旋转中心点和旋转角度的方式，对物体进行旋转。
2. 轴旋转轴旋转适用于围绕一个轴进行物体的旋转。
实现轴旋转的方法如下：步骤一：选择要旋转的物体。
步骤二：在CAD软件的工具栏中找到“旋转”或“转动”按钮。
步骤三：点击“旋转”或“转动”按钮后，通过指定旋转轴线和旋转角度的方式，对物体进行旋转。
3. 3D旋转3D旋转适用于在三维空间中对物体进行旋转。
实现3D旋转的方法如下：步骤一：选择要旋转的物体。
步骤二：在CAD软件的工具栏中找到“旋转”或“转动”按钮。
步骤三：点击“旋转”或“转动”按钮后，通过指定旋转轴线和旋转角度的方式，对物体进行旋转。
二、物体的移动在CAD软件中，物体的移动可以通过平移、复制和阵列等方式来实现。
下面将介绍这几种常见的物体移动方法。
1. 平移平移是将物体沿指定方向移动一段距离。
实现平移的方法如下：步骤一：选择要移动的物体。
步骤二：在CAD软件的工具栏中找到“移动”或“平移”按钮。
步骤三：点击“移动”或“平移”按钮后，通过指定移动方向和距离的方式，对物体进行平移。
CAD布局使用图文教程
CAD布局使用图文教程图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
cad怎么从模型到布局
cad怎么从模型到布局
CAD如何从模型导入布局呢?下面店铺把方法都教给大家，一起来学习吧。
cad怎么从模型到布局的方法一：
1.进入布局空间。
2.菜单栏选择“视图”——〉“视口”——〉“新建视口”，这时布局就建好了。
3.视口内双击可以进入视口，视口外双击则退出视口。
4.进入视口后，输入“ze”可以让视图布满视口，输入“z空格s”可以设置比例。
5.退出视口后，选中视口边界，可以在特性里面锁定视口，这时就不能对视口内的对象进行操作了。
cad怎么从模型到布局的方法二：
1.建模(就是画图形)是在模型空间进行，图形按1：1画，画完后按部局按钮，进入布局，“布局”一般不作为建模用，布局是针对打印提出的概念，在布局里可以设置：比例，图纸规格，创建多视口等。
2.布局设置可选择：工具/向导/创建布局来设置。
3.模型和布局切换有按钮，很方便。
双击布局内的图形或按右下角的“模型'按钮此时边框线变粗，就可编辑布局内的图形了。
例图中边线是细的，不能编辑。
4.给你一图形，来说明如何相互切换的。
cad模型图转到布局中的方法
cad模型图转到布局中的方法
CAD模型和布局是两个不同的作图空间，但是图形是可以互相转换的。
那么大家知道cad模型图如何转到布局中吗?下面是店铺整理的cad模型图如何转到布局中的方法，希望能给大家解答。
cad模型图转到布局中的方法一
1、进入布局界面
2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。
3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。
4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。
cad模型图转到布局中的方法二
第一步：先点击模型
第二步：双击模型中间空白处
第三步：转动鼠标中间滚轮将图移至合适位置
第四步：双击模型外部空白处就完成了。
