第1章1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。
当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。
2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。
(2)按其功用可分为：主保护、后备保护、辅助保护。
3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。
(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。
(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。
4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。
第2章5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。
6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。
7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。
8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。
9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。
10、微机保护硬件由哪些部分组成？答：一般由：模拟量输入系统；微机系统；开关量输入/输出系统；人机对话接口回路和电源五部分组成。
继电保护知识要点
继电保护知识要点第一节第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态(3)(2)(1)(1,1)1. 电力系统的故障：三相短路f 、两相短路f 、单相短路接地f 、两相短路接地f 、断线、变压器绕组匝间短路、复合故障等。
2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。
二、发生故障可能引起的后果是：1、 1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、 2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命； 3、 3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。
事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。
三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。
（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。
第二节一、继电保护的基本原理第二节继电保护的基本原理和保护装置的组成继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
1、 1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。
（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。
（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。
继电保护知识点
一填空题：1.电力系统继电保护应满足(选择性 )( 速动性)(灵敏性) ( 可靠性)四个基本要求。
2.电力系统发生故障后，总伴随有电流〔增大〕电压〔降低〕线路始端测量阻抗的〔减小〕电压与电流之间相位角〔变大〕3.电力系统发生故障时，继电保护装置应〔切除故障设备〕，继电保护装置一般应〔发出信号〕4.电力系统切除故障时的时间包括〔继电保护动作〕时间和(断路器跳闸)的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。
7.继电保护装置的测量部分是由被保护原件的〔某些运行参数〕与保护的整定值进行比较。
8.瞬时电流速断保护的保护范围随运行方式和故障类型而变。
9.瞬时电流速断保护的保护范围在被保护线路始端，在最小运行方式下，保护范围最小。
10.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带 0.5S 延时即保证选择性。
11.线路装设过电流保护一般是为了作本线路的主保护和近后备保护及作相邻下一条线路的远后备保护。
12.为使过电流保护在正常运行时不动作，其动作电流应大于最大负荷电流，为使过电流保护在外部故障切除后可靠返回，其返回电流应大于最大负荷电流。
13.电力系统零序电流保护采用三相五柱式电压互感器，其二次绕组接成开口三角形，则开口三角形出口MN端子上电压Ừmn= 3Ừo ,而零序电流过滤器Ỉj=Ỉa+Ỉb+Ỉc= 3Ỉo。
14.中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的零序阻抗和送电线路的零序阻抗。
15.中性点直接接地电网发生单相接地短路时，零序电压最高值应在故障点处，最低值在变压器接地中性点处。
16.三段式零序电流保护由瞬时零序电流速断保护、限时零序电流速断保护和零序过电流保护组成。
17.零序电流速断保护与反应相间短路的电流速断保护比较，其保护区广，而且没有死区；其灵敏性高、动作时限短。
继电保护最全面的知识
继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。
保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。
）。
4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。
二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
继电保护重点复习知识

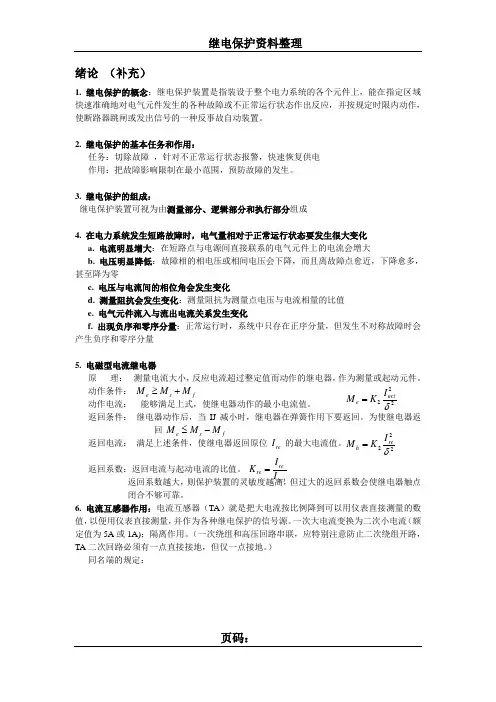

绪论 （补充）1. 继电保护的概念：继电保护装置是指装设于整个电力系统的各个元件上，能在指定区域快速准确地对电气元件发生的各种故障或不正常运行状态作出反应，并按规定时限内动作，使断路器跳闸或发出信号的一种反事故自动装置。
2. 继电保护的基本任务和作用：任务：切除故障 ，针对不正常运行状态报警，快速恢复供电 作用：把故障影响限制在最小范围，预防故障的发生。
3. 继电保护的组成：继电保护装置可视为由测量部分、逻辑部分和执行部分组成4. 在电力系统发生短路故障时，电气量相对于正常运行状态要发生很大变化 a. 电流明显增大：在短路点与电源间直接联系的电气元件上的电流会增大b. 电压明显降低：故障相的相电压或相间电压会下降，而且离故障点愈近，下降愈多，甚至降为零c. 电压与电流间的相位角会发生变化d. 测量阻抗会发生变化：测量阻抗为测量点电压与电流相量的比值e. 电气元件流入与流出电流关系发生变化f. 出现负序和零序分量：正常运行时，系统中只存在正序分量，但发生不对称故障时会产生负序和零序分量5. 电磁型电流继电器 原 理： 测量电流大小，反应电流超过整定值而动作的继电器，作为测量或起动元件。
动作条件： 动作电流： 能够满足上式，使继电器动作的最小电流值。
返回条件： 继电器动作后，当IJ 减小时，继电器在弹簧作用下要返回。
为使继电器返回 返回电流： 满足上述条件，使继电器返回原位 的最大电流值。
返回系数：返回电流与起动电流的比值。
返回系数越大，则保护装置的灵敏度越高，但过大的返回系数会使继电器触点闭合不够可靠。
6. 电流互感器作用：电流互感器（TA ）就是把大电流按比例降到可以用仪表直接测量的数值，以便用仪表直接测量，并作为各种继电保护的信号源。
一次大电流变换为二次小电流（额定值为5A 或1A)；隔离作用。
（一次绕组和高压回路串联，应特别注意防止二次绕组开路，TA 二次回路必须有一点直接接地，但仅一点接地。
继电保护作业考试知识点
继电保护作业考试知识点1. 备用电源自动投入装置动作时间应考虑故障点有一定的去游离和恢复绝缘时间。
2. 备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则，以减少电动机的自起动时间。
3. 电动机在起动过程中或运行中发生堵转，转差率为1。
4. 电力系统发生短路后短路电流周期分量即在非周期分量衰减完毕后的稳态短路电流。
5. 电力系统发生短路后由于回路中存在电感，导致电流不能突变，因此在电流变化的过渡过程中将出现非周期分量电流。
6. 定时限过电流保护远后备灵敏系数计算为最小运行方式下级线路末端两相短路电流与动作电流之比。
7. 高压电动机发生单相接地故障时应视接地电流大小可切除电动机或发出报警信号。
电动机单相接地故障的自然接地电流(未补偿过的电流)大于5A时需装设单相接地保护。
电动机单相接地故障电流为10A及以上时，保护带时限动作于跳闸。
8. 电动机装设过电压保护，当三个相间电压均高于整定值时，保护经延时跳闸。
9. 在变压器差动保护中，由于两侧电流互感器二次阻抗不完全匹配造成的不平衡电流在计算时引入电流互感器同型系数、电流互感器变比误差系数及非周期分量系数等措施。
10. 变压器低电压起动的过电流保护，电压元件接在降压变压器低压侧母线电压互感器二次侧线电压，反应三相线电压降低时动作。
11. 变压器电流速断保护的保护范围为变压器绕组的一部分。
12. 变压器电流速断保护的灵敏度系数，规程规定要求>2。
变压器差动保护灵敏度校验，规程规定灵敏度系数应>2。
13. 变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流，并躲过变压器空载投入时的励磁涌流整定。
14. 变压器过负荷保护动作后延时动作于信号。
15. 电力系统容量超过被供电系统容量50倍时可视为无限大容量电力系统。
16. 电流互感器采用减极性原则标注是指当一次和二次电流同时从互感器的一次绕组和二次绕组的同极性端子流入时，它们在铁芯中产生的磁通方向相同。
继电保护需要掌握的知识点
第一章
1、继电保护的基本任务
2、继电保护的基本原理
3、继电保护的基本要求
4、主保护、后备保护（远后备、近后备）的概念。
第二章
1、互感器（TA、TY）的概念及作用。
2、变换器（UV、UA、UX）的概念及作用。
3、对称分量虑过器的概念。
如何实现零序、正序、负序电流（电压）虑过器。
4、继电器的继电特性是什么？
5、简述电磁型电流继电器的工作过程。
第三章
1、三段式电流保护（单侧、双侧）的组成、优缺点、整定原则及计算。
2、单侧电流保护接线方式。
3、方向电流保护接线方式。
4、零序电压、零序电流的分布特点。
5、接地电流电压保护。
第四章
1、距离保护的概念及构成。
2、各种阻抗继电器的动作特性和动作方程。
3、阻抗继电其的接线方式。
4、距离保护的整定原则及计算。
继电保护知识要点
继电保护知识要点继电保护知识要点基本元件电流互感器：无开路，励磁电流Z2错误↑ → 错误↑,一次电流i1↑→误差↑当形成顺序滤波器或差动保护时，电流互感器的励磁特性的差异形成不平衡电流和电压互感器：不允许短路，并且误差一般不考虑电流转换器：I1。
→ I2，电压转换器：U1→ U2电抗变压器：i1→u2，u2＝zki1，转移阻抗zk的大小由铁芯气隙决定，角度由附加绕组上的电阻调整。
*滤序器作用：零序、负序滤序器（目前继电保护均采用微机保护，以软件实现滤序器）? 电流保护主保护：电流速断（ⅰ段）、限时电流速断（ⅱ段）电流速断保护的保护范围不得超出线路范围。
整定时间应避免线路末端的最大短路电流，线路全长不能保护。
保护区随运输方的变化而变化，运输方变小→ 保护面积缩短，设定值增加→ 保护面积缩短，选择性由电流整定值保证。
限时电流速断保护保护区伸出本线范围，应与下线ⅰ段保护配合时间配合：tⅱ＝tⅰ＋?t＝?t当前设置值协调：确保时间协调有意义保护区不伸出下线ⅰ段保护范围整定电流躲过下线ⅰ段动作电流选择性由整定时间和电流整定值共同保证。
整条线路是否能得到保护需要灵敏度验证Ksen=>后备保护：（确定时限）过电流保护（第三节）作为下线主保护的远后备保护以及本线主保护的近后备保护选择性由阶梯时间特性保证，电网末端为起点电流整定原则：正常时不启动，外部故障排除后可靠返回。
问题：快速段不能保护整个线路长度，保护区域随操作员和短路类型而变化，不能用于双电源线路，最常见的短路类型dd单相接地故障时ksen低*电流保护接线方式及接线系数一般电流保护用于35kV及以下的电压等级。
单相接地时无短路电流，继电保护只发信号，可采用两相不完全星形接线；当线路没有零序电流互感器，需要零序电流来提供小电流选线装置时，可采用三相全星形接线，并可在微机保护中通过软件合成零序电流。
?方向电流保护? 当双电源线采用电流保护时，会导致I、II段灵敏度降低甚至丧失，III段灵敏度丧失去选择性。
继电保护知识点
1.电力系统的运行状态分为正常工作状态、不正常工作状态和故障状态。
2.继电保护的作用• 自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
• 反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
3.继电保护的基本原理：找出正常运行与故障时系统中电气量或非电气量的变化特征。
装置：测量比较元件、逻辑判断元件、执行输出元件4. 影响短路电流的大小的因素：（1）故障类型（2）运行方式（3）故障位置5.对电力系统继电保护的基本要求在保证可靠性和选择性的前提下，强调灵敏性，力争速动性。
选择性——让最靠近短路点断路器跳闸。
速动性——尽量快。
灵敏性——有足够的故障反应能力。
可靠性——不误动、不拒动。
6.电网的方向性电流保护：解决方法: 加装方向元件，规定功率为正方向时保护动作；而功率为反方向时保护不动作。
可以利用功率方向继电器来判别方向。
跳闸条件：① 短路电流大于整定值② 短路功率方向为正。
原则：动作延时最长的且仅有一个，其他的加方向元件；动作延时最长的不止一个，所有的都加7.两种接线方式性能分析：(1)各种相间短路:相同之处: 两种接线方式均能正确反应;不同之处:动作的继电器个数不同。
(2)中性点接地系统中单相接地短路:三相星形: 可反应各相的接地短路;两相星形:不能反应B相接地短路。
(3)△侧故障，滞后相电流2倍大；Y故障超前相电流2倍大解决方法：为了提高灵敏度，采用两相三继电器接线方式8.什么是90︒接线？采用90°接线方式的优缺点指系统三相对称且功率因数cosφ=1时，Ir超前Ur 90︒的接线方式优点：① 对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；② 对线路上各种相间故障都能保证动作的方向性。
缺点：正方向出口处三相金属性短路时仍有死区。
9.对零序电流保护的评价优点：1.零序过电流保护的灵敏度高2.受系统运行方式的影响要小3.不受系统振荡和过负荷的影响4.方向性零序电流保护没有电压死区5.简单、可靠缺点：1.对短线路或运行方式变化很大时，保护往往不能满足要求2.单相重合闸的过程中可能误动3.当采用自耦变压器联系两个不同电压等级的电网时，将使保护的整定配合复杂化，且将增大第III段保护的动作时间10. 距离保护的作用原理：距离保护是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反应故障点到保护安装处的距离而工作的保护。
继电保护重点知识点
注意：“※”可能为简答，问答题第一章※1、继电保护的基本任务。
⑴自动、迅速、有选择地将元件从电力系统中切除，是故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；⑵反应电力设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
2、继电保护的基本要求：可靠性，选择性，速动性，灵敏性。
※3、后备保护的作用，远后备保护、近后备保护的概念。
后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障；远后备保护：（当主保护或断路器拒绝保护动作，由相邻线路或元件保护来切断故障）一般下级电力元件的后被保护安装在上级元件的断路器处近后备保护：（在本元件处装设两套保护，当一套保护拒动时，由另一套保护切断故障。
）与主保护安装在同一断路器处第二章※1、三段式保护的组成，优缺点，整定原则，。
⑴电流速断保护：电流速断保护的优点是简单可靠，动作迅速，因而得到广泛的应用，；缺点是不可能保护线路全长，并且保护范围直接受运行方式变化的影响；按照躲开本线路末端最大短路电流整定。
⑵限时电流速断保护：限时电流速断保护可以保护本线路的全长，，并且具有足够的灵敏性；在满足上述要求前提下，有尽可能短的动作时限；在下级线路短路时，能保证下级保护优先切除，满足选择性要求。
按照躲开下级素缎保护末端短路整定。
⑶过电流保护不仅能够保护本线路的全长，而且保护相邻线路的全长，可以起到远后备保护的作用。
按照躲开最大负荷电流整定。
动作时限整定原则：按阶梯原则，越靠近电源端时间越长2.电流保护接线方式:三相星型接线，两相星型（不完全）接线。
前者对各种类型的故障起作用，后者并不是对各种类型的故障起作用3.方向电流保护：1）双侧电流网络增加方向元件的目的是为了解决选择性2）90度接线，将三个继电器分别接于Ia Ubc，Ib Uca，Ic Uab3)90度接线优点p43 ,444)消除功率方向继电器死区的方法：引入非故障相5）零序电压，零序电流的特点和分布零序电压，零序电源在故障点，故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，取决于测量点到大地间阻抗的大小零序电流的分布，主要决定于送电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。
继电保护知识(电力类重点,非电力类了解)
自动重合闸
4、基本功能要求： 以下情况自动闭锁重合闸： ①手跳或远跳时 ②合于故障跳闸时 ③母差、失灵保护及其它自动装置动作时 ④开关（气压、液压等）异常
自动重合闸
3、检定条件： 单重方式时无须检定，三重方式下有： ①检无压：一般用在大电源侧（检无压侧 一般同时投入检同期） ②检同期：一般用在小电源侧 ③非检定：在单电源线路的负荷侧
主变保护运行注意事项
5、中性点间隙电流保护仅在中性点不接地 时使用，零序过流保护仅在中性点接地时 使用。 由于中性点间隙电流保护可能与零序电 流保护共用一组CT，但动作灵敏度很大， 流保护共用一组CT，但动作灵敏度很大， 延时小，因此主变中性点接地时须退出间 隙保护（或称不接地零序保护）。
母线保护
失灵保护
断路器失灵保护由保护动作接点和电流 元件串联，经延时启动，手动跳闸时不 启动失灵； 为保证失灵保护不误动，所用保护动作 接点必须能迅速返回，因此主变非电量 保护不能启动失灵保护； 失灵保护动作时序： 第一时限跳母联，第二时限跳失灵开关 所连母线全部开关；
失灵保护
L2先于LM跳闸时，可能引起L3零序保护 误动 L2先于LM跳闸时，可能引起L3零序保护
过流保护
反应流过保护安装处电流大小 优点：简单可靠，动作快 缺点：受运行方式影响大； 在结线较复杂的电网中不能满足选 择性的要求。
距离保护
反应保护安装处至故障点的电气距离 要求： 1）测量阻抗正比于短路点到保护安 装处之间的距离； 2）不受故障类型、运行方式（故障 电流大小）影响。
阻抗继电器动作方程：
跨线A/C相故障
A B C
A B C
同杆并架线路的特殊问题
问题：跨线异名相故障时，双回线路两侧（4 问题：跨线异名相故障时，双回线路两侧（4 套保护）同时感受到相间故障，在单重方 式下，同时三跳不重合。 对策：①采用分相电流电流差动保护 ②采用分相通道的纵联保护 ③采用综合重合闸
继电保护知识点
知识点 1.事故就是指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏等。
2.继电保护装置：由单个继电器或继电器与其附属设备的组合构成。
3.继电保护装置的基本任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
(2)反应电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。
4.整套继电保护装置由测量部分、逻辑部分、执行部分组成。
5.继电保护的基本要求：选择性、速动性、灵敏性、可靠性。
6.（1）选择性要求：由距故障点最近的保护装置动作，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
（2）速动性要求：可以提高电力系统并联运行的稳定性，减少用户在电压降低情况下工作的时间，以及缩小故障元件的损坏程度。
（3）灵敏性要求： 灵敏性是指对于其保护范围内发生任何故障或不正常运行状态的反应能力。
在事先规定的保护范围内部故障时，不论短路点的位置、短路的类型如何，以及短路点是否有过度电阻，都能敏锐感觉，正确反应。
（4）可靠性要77在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护装置不应该动作的情况下，则不应该误动作。
7.无论起动和返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称之为“继电特性”。
为了保证继电保护可靠动作，其动作特性要有明确的“继电特性”。
8. 对每一套保护装置来讲，通过该保护装置的短路电流为最大的方式为系统最大运行方式，而短路电流最小的方式为系统最小运行方式。
最大运行方式下系统阻抗最小（m in .s s Z Z =），最小运行方式下系统阻抗最大（max .s s Z Z =）。
9. 速断保护对被保护线路内部故障的反应能力（即灵敏性），只能用保护范围的大小来衡量。
继电保护知识要点
第一章绪论一、基本概念1、正常状态、不正常状态、故障状态要求：了解有哪三种状态，各种状态的特征正常状态：等式和不等式约束条件均满足；不正常运行状态：所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的工作状态故障状态：电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺陷等原因会发生如短路、断线等故障。
2、故障的危害要求：（了解，故障分析中学过）①过短路点的很大短路电流和所燃起的电弧,使故障元件损坏。
②短路电流通过非故障元件,由于发热和电动力作用,会使其的损坏或缩短其使用寿命。
③电力系统中部分地区的电压大大降低,使大量的电力用户的正常工作遭到破坏或产生废品。
④破坏电力系统中各发电厂之间并列运行的稳定性,引起系统振荡,甚至使系统瓦解。
3、继电保护定义及作用（或任务）要求：知道定义，明确作用。
定义：继电保护是继电保护技术与继电保护装置的总称基本任务：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
②反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
4、继电保护装置的构成及各部分的作用要求：构成三部分，哪三部分测量比较元件、逻辑判断元件、执行输出元件。
5、对继电保护的基本要求，“四性”的含义要求：知道有哪四性，各性的含义选择性：指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。
速动性：是指尽可能快地切除故障。
灵敏性：在规定的保护范围内，对故障情况的反应能力。
可靠性：在保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在任何其他不该动作的情况下，应可靠不动作，即不发生误动作。
6、主保护、后备保护、近后备、远后备保护的概念要求：什么是主保护、后备保护、近后备、远后备保护主保护：指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。
继电保护重点知识
1、简述继电保护的基本原理和构成方式答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置将包括测量部分（和定值调整部分）、逻辑部分、执行部分。
2、电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
这四“性”之间紧密联系，既矛盾又统一。
（1）可靠性是指保护该动作时应可靠动作，不该动作时应可靠不动作。
可靠性是对继电保护装置性能的最根本的要求。
（2）选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。
为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如起动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。
（3）灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。
选择性和灵敏性的要求，通过继电保护的整定实现。
（4）速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。
一般从装设速动保护（如高频保护、差动保护）、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和开关跳闸时间等方面入手来提高速动性。
3、简述220千伏及以上电网继电保护整定计算的基本原则和规定答：（1）对于220千伏及以上电压电网的线路继电保护一般都采用近后备原则。
当故障元件的一套继电保护装置拒动时，由相互独立的另一套继电保护装置动作切除故障，而当断路器拒绝动作时，起动断路器失灵保护，断开与故障元件相连的所有其他联接电源的断路器。
继电保护知识重点整理(2003)
继电保护知识重点整理1.电力系统正常工作状态：①所有的等式和不等式约束条件均满足，电力系统有足够的电功率满足负荷对电能的需求；②各发电、输电和用电设备均在规定的长期安全工作限额内运行；③各母线电压和频率均在允许的偏差范围内，提供合格的电能。
不正常运行状态：①过负荷；②系统出现频率降低或发电机频率升高；③单相接地引起的非接地相对地电压升高；④系统振荡。
故障状态：短路和断线。
故障和不正常运行状态都可能在电力系统中引起事故。
2.短路类型包括：三相短路、两相短路、两相短路接地、单项接地短路。
短路的危害有（1）故障元件损坏；（2）短路电流通过非故障元件，使其损坏或缩短其使用寿命；（3）电力系统中部分地区电压大大降低；（4）破坏电力系统中各发电厂之间并列运行的稳定性，引起系统振荡或瓦解。
3.继电保护装置：指能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
4.继电保护的基本任务：①自动、迅速、有选择地将故障元件从电力系统中切除；②反应电气设备的不正常运行状态，发出信号或跳闸。
5.继电保护装置的构成：（响应输入量）→测量比较元件→逻辑判断元件→执行输出元件→（跳闸或信号）6.电流互感器TA将一次额定电流变换为二次额定电流5A或1A。
7.一般每个重要的电力元件配备至少两套保护，一套称为主保护，一套为后备保护。
后备保护分为远后备保护和近后备保护。
一般安装在上级（近电源侧）元件的断路器处的下级电力元件称为远后备保护。
与主保护安装在同一断路器处的元件称为近后备保护。
8.对继电保护的基本要求：①可靠性：包括安全性和信赖性，是对继电保护性能的最根本要求。
②选择性：指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。
③速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、低电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护知识重点第一章绪论1. 继电保护装置是什么？其基本任务是什么？答：能反应电力系统中电气元件发生故障或者不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
基本任务是：自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
反应电气元件的不正常运行状态，而动作于发出信号、减负荷或跳闸。
2. 继电保护装置的组成？答：继电保护装置中的基本组成元件——继电器（一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
） 传统继电保护装置的组成测量部分：测量被保护设备相应的电气量，并与整定值比较，从而判断是否启动保护。
逻辑部分：根据各测量部分输出量的大小、性质等判断被保护设备的工作状态。
执行部分：完成保护所承担的任务，如跳闸、发告警信号等。
3. 试述对继电保护的四个基本要求的内容： 答：选择性：※ 保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
※ 主保护：正常情况下，有选择性切除故障· 但存在主保护不能够隔离故障元件的可能性，如断路器拒动 ※ 后备保护：主保护不能切除故障时起作用· 远后备：在远处（变电站）实现，性能比较完善，但其动作将扩大停电范围。
· 近后备：在主保护安装处实现，要同时装设必要的断路器失灵保护。
速动性：※ 力求保护装置能够迅速动作切除故障 ● 提高电力系统并列运行的稳定性 · 暂态稳定等面积定则极限切除时间 · 高压/超高压输电线路保护 ● 减轻对设备、用户的损害※ 对继电保护的速动性，不同情况有不同的要求（工程实际的考虑） ● 切除故障时间：保护装置动作时间+断路器动作时间。
·快速保护动作时间：0.01～0.04s · 断路器动作时间：0.02～0.06s 灵敏性：对于其保护范围内发生故障或不正常运行状态的反应能力。
用灵敏度系数sen K 衡量，主要取决于被保护元件和电力系统的参数和运行方式。
一般用故障特征计算值gzD 与整定的动作值zdD 的比值表示，/sen gz zd K D D 。
保护装置在预期最不利的情况下，仍能可靠动作，就要求有足够的灵敏度裕度。
可靠性：※不拒动和不误动·不拒动——该动时动作 ·不误动——不该动时不动作※ 可靠性主要指保护装置本身的质量和运行维护水平。
※ 提高保护装置不误动的可靠性和不拒动的可靠性的措施常常是相互矛盾的。
● 电力系统的结构和负荷性质不同，误动和拒动的危害程度也有所不同，应分别对待。
·系统容量大，各部分电气联系紧密的·保护误动影响较小，而拒动影响巨大，要提高不拒动可靠性 ·各部分联系薄弱的，或者负荷很重要·保护误动造成损失巨大，而拒动可以通过后备保护修正，提高不误动的可靠性。
概念；故障切除总时间；灵敏系数。
第二章电网的电流、电压保护和方向性电流、电压保护第一节单侧电源网络相间短路的电流、电压保护1. 什么是继电特性？答：无论起动和返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性我们称之为“继电特性”。
2. 继电器的返回系数定义？答：返回电流与起动电流的比值称为继电器的返回系数，可表示为0.85~0.9k rere k actI K I ⋅⋅==，恒小于1。
3. 系统最大运行方式和最小运行方式？答：最大运行方式：短路电流为最大的方式minS S Z Z ⋅=最小运行方式：短路电流为最小的方式maxS S Z Z ⋅=4. 电流速断保护的保护范围？答：电流速断保护不能保护线路的全长，其保护范围随运行方式而改变，一般为保护线路的85%。
（只能保护线路的一部分）。
5. 过流保护装置的灵敏系数？答：为了保证保护本线路的全长，限时电流速断保护必须在系统最小运行方式下，线路末端发生两相短路时，具有足够的反应能力。
这个能力用灵敏系数来衡量。
6. 什么是阶段式电流保护？答：通常为三段式保护：电流速断；限时电流速断；定时限过电流保护组合在一起，构成阶段式电流保护（电流速断和限时电流速断为“主保护”， 定时限过电流保护为“后备保护”。
） 7. 三段式电流保护的整定计算第二节 电网相间短路的方向性电流、电压保护1. 方向性电流保护的工作原理？答：双侧电源供电情况下，误动作的保护都是在自己所保护的线路反方向发生故障时 , 由对侧电源供给的短路电流所引起的。
对误动作的保护而言，实际短路功率的方向照例都是由线路流向母线。
显然与其所应保护的线路故障时的短路功率方向相反。
因此，为了消除这种无选择的动作，就需要在可能误动作的保护上增设一个功率方向闭锁元件，该元件只当短路功率方向由母线流向线路时动作，而当短路功率方向由线路流向母线时不动作，从而使继电保护的动作具有一定的方向性。
2. 功率方向继电器的基本要求？答：① 明确方向性：正方向故障可靠动作，反方向故障可靠不动作： ② 足够灵敏性 3. 何谓90°接线方式？答：所谓的90°接线方式是指在三相对称情况下，当时，加入继电器的电流如A I ⋅与电压BCU ⋅的相位差90°。
第三节中性点直接接地电网中接地短路的零序电流及方向保护1. 中性点直接接地电网中接地短路的零序参数特点？答：①故障点零序电压最高，距离故障点越远零序电压越低；②零序电流超前于零序电压，分布取决于线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关；③ 故障线路，两端零序功率的方向与正序功率的相反；④ 由保护安装点到到零序网络中性点之间的零序阻抗决定，与被保护线路的零序阻抗及故障点的位置无关；⑤ 系统运行方式变化时，只要送电线路和中性点接地变压器数目不变，零序阻抗和零序网络就不变。
2. 零序电压、电流分量的提取？答：零序电压分量的提取：① 用三个单相式电压互感器；② 用三相五柱式电压互感器（一次绕组接成星型并将中性点接地，二次绕组接成开口三角形）；③ 当发电机的中性点经电压互感器或消弧线圈接地时，从它的二次绕组中也能够取得零序电压；④ 在集成电路保护中，由电压形成回路取得三个相电压相加，也可以从内部合成零序电压。
零序电流分量提取：采用三相电流互感器（三相星形接线方式中，在中线所流过的电流即为零序电流）。
第四节 中性点非直接接地电网中单相接地故障的零序电压、电流及方向保护 1. 中性点不直接接地电网中单相接地故障时的电流电压有什么特点？答：① 全系统出现零序电压；② 非故障的元件上有零序电流，其值等于本身的对地电容电流，电容性无功功率的方向为母线流向线路；③ 故障线路上，零序电流为全系统非故障元件对地电容电流之和，数值一般较大，电容性无功功率为线路流向母线。
2. 中性点加装消弧线圈的作用是什么？采用什么补偿方式？为什么？答：中性点装设消弧线圈的目的是利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少。
补偿方式： ① 完全补偿：L C I I ∑= 最有利于消除故障点电弧，但容易引起串联谐振过电压，不宜采用② 欠补偿：L C I I ∑<，当系统运行方式变化某个元件被切除或发生故障跳闸时，电容电流将减少，同样可能引起谐振过电压； ③ 过补偿：L C I I ∑>，补偿后残余电流是感性的，采用这种方法不可能发生串联谐振过电压，在实际中应用最广。
第三章电网的距离保护1. 距离保护的概念？答：距离保护是反应故障点至保护安装点之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。
2. 阻抗继电器的概念？其构成方式？什么是单相补偿式阻抗继电器？阻抗继电器的主要动作特性有哪些？答：阻抗继电器是距离保护装置的核心元件，其主要作用是测量短路点到保护安装地点之间的阻抗，并与整定值进行比较，以确定保护是否应该动作。
阻抗继电器按其构成方式可分为单相补偿式和多相补偿式。
单相补偿式阻抗继电器是指加入继电器的只有一个电压J U ⋅（可以是相电压或线电压）和一个电流J I ⋅（可以是相电流或两相电流之差）的阻抗继电器，J U ⋅和J I ⋅的比值称为继电器的测量阻抗J Z 。
即J JJU Z I ⋅⋅=全阻抗继电器的特性：以B 点（继电器安装点）为圆心，以整定阻抗zd Z 为半径所作的一个圆；方向阻抗继电器的特性是以整定阻抗zd Z 为直径而通过坐标原点的一个圆，圆内为动作区，圆外为不动作区；偏移特性的阻抗继电器的特性是当正方向的整定阻抗为zd Z 时，同时向反方向偏移一个zd aZ ，式中01a <<，圆内为动作区，圆外为不动作区。
3. 单相补偿式阻抗继电器在距离保护中广泛采用的相间短路和接地故障的接线方式是什么？答：相间短路：①0o 接线；②030+接线，一般很少采用；③030-接线，很少采用。
接地短路：相电压和具有03K I ⋅补偿的相电流接线。
第四章 输电线纵联保护（纵联保护、高频保护、微波保护）1. 什么是纵联保护？答：输电线的纵联保护，就是用某种通信通道将输电线两端或各端（对于多端线路）的保护装置纵向连接起来，将各端的电气量（电流、功率的方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。
2.高频通道的组成？答：高频保护是以输电线载波通道作为通信通道的纵联保护。
组成：①阻波器：阻波器是由一电感线圈与可变电容器并联组成的回路。
②结合电容器；③连接滤波器: 由一个可调空心变压器和连接到高频电缆侧的电容器组成；④高频收、发信机。
高频通道的工作方式可分为经常无高频电流（即所谓故障时发信）和经常有高频电流（即所谓长期发信）两种方式。
在这两种工作方式中，以其传送的信号性质为准，又可以分为传送闭锁信号、允许信号和跳闸信号三种类型。
3、高频闭锁方向保护的基本原理？答：高频闭锁方向保护，是以高频通道经常无电流而在外部故障时发出闭锁信号的方式构成的。
此闭锁信号由短路功率方向为负的一端发出，这个信号被两端的收信机所接收，而把保护闭锁，故称为高频闭锁方向保护。
其工作原理：是利用非故障线路的一端发出闭锁该线路两端保护的高频信号，而对于故障线路两端则不需要发出高频信号使保护动作于跳闸，这样就可以保证在内部故障并伴随有通道的破坏时（例如通道所在的一相接地或是断线），保护装置仍然能够正确地动作。
第五章自动重合闸1. 试述自动重合闸的优缺点？答：优点：①大大提高供电可靠性；②重合闸成功，有利于提高电力系统并列运行的稳定性；③在规划、设计和建设中，考虑了重合闸的作用，可以暂缓架设双回线路，节约投资；④对断路器的误动作，可以起到纠正作用。
