铝合金模板计算书一、计算依据1.1《混凝土结构设计规范》GB50010-20101.2《建筑结构荷载规范》(GB50009-2001)1.3《建筑施工计算手册》2007ISBN978-7-112-09144-71.4《建筑施工手册》第四版2003ISBN7-112-0597201.5《建筑施工模板安全技术规范》(JGJ162-2008)。

二、楼面模板计算1、材料等级/数据1.1、铝合金牌号：6061-T61.2、屈服强度σs=246N/mm21.3、抗拉强度σb=264N/mm21.4、许用切应力［τ］=0.60σs/1.2=123N/mm21.5、许用应力[σ]=σs/1.2=205N/mm21.6、弹性模量E=69000N/mm21.7、泊松比ν=0.332、模板标准荷载值计算2.1、楼板模板自重G1=0.2kN/m22.2、混凝土的重力密度25kN/m32.3、混凝土厚度h=150mm2.4、混凝土自重G2=25X0.15=3.75kN/m22.5、钢筋自重G3=1.1X0.15=0.165kN/m22.6、施工人员及设备均布载荷G4=2.5kN/m22.7、标准恒载F1=G1+G2+G3=0.2+3.75+0.165=4.115kN/m22.8、标准活载F2=G4=2.5kN/m22.9、恒荷载F恒=F1*1.2=4.115X1.2=4.938kN/m2,(用于计算挠度)2.10、活荷载：F活=F2*1.4=2.5X1.4=3.5kN/m22.11、总荷载：F=F恒+F活=4.938+3.5=8.438kN/m2,(用于计算强度)3、计算3.1、模板计算3.1.1面板验算面板厚度(取宽b=1mm的板作计算单元）h=3.5mm，截面积A=3.5mm2惯性矩I=bh3/12=1X3.53/12=3.57mm4截面系数(抵抗矩)W=bh2/6=1X3.52/6=2.04mm3L=140mm作用于模板的线载荷q=F*b=8.438X0.001=0.008438kN/m,q1=F恒*b=4.938X0.001=0.004938kN/m弯矩M=qL2/8=0.008438X0.1402/8=0.00002067kN.m=20.67N.mm应力σ=M/W=20.67/2.04=10.13N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/384EI=5X0.004938X1404/(384X69000X3.57)=0.1mm许用挠度［ω］=L/200=140/200=0.7mm挠度ω=0.1mm＜［ω］=0.7mm3.1.2内肋验算惯性矩I=22480mm4截面系数(抵抗矩)W=1498.67mm3b=133mm,L=400mm,截面积A=229mm2作用于内肋的线载荷：q1=F恒*b=4.938X0.133=0.657kN/m,q=F*b=8.438X0.133=1.12kN/m 弯矩M=qL2/8=1.12X4002/8=22400N.mm应力σ=M/W=22400/1498.67=14.95N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/384EI=5X1.12X4004/(384X69000X22480)=0.2mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.2mm＜［ω］=1mm3.1.3外肋验算惯性矩I=53380mm4截面系数(抵抗矩)W=3558.67mm3a=133mm,b=400mm,L=400mm,截面积A=625.38mm2作用于横肋的载荷:F1=F恒*a*b=4.938X0.133X0.4=0.2627kN=262.7NF2=F*a*b=8.438X0.133X0.4=0.4489kN=448.9N弯矩M=F2*a=448.9X133=59703.7N.mm应力σ=M/W=59703.7/3558.67=16.7N/mm2＜[σ]=205N/mm2挠度ω=(3*L2-4*a2)*F1*a/(24EI)=(3X4002-4X1332)X262.7X133/(24X69000X53380)=0.1mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.1mm＜［ω］=1mm3.1.4侧梁验算惯性矩I=949100mm4截面系数(抵抗矩)W=17740.2mm3b=400mm,L=400mm,截面积A=2762mm2作用于横肋的载荷:q1=F恒*b=4.938X0.4=1.98kN/m,q=F*b=8.438X0.4=3.38kN/m弯矩M=qL2/8=3.38X4002/8=67600N.mm应力σ=M/W=67600/17740.2=3.8N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/(384EI)=5X1.98X4004/(384X69000X949100)=0.01mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.01mm＜［ω］=1mm3.2铝梁（100*72*1100）验算惯性矩I=1115700mm4截面系数(抵抗矩)W=28053.8mm3b=1300mm,L=1100mm,截面积A=1517.27mm2作用于横肋的载荷:q1=F恒*b=4.938X1.3=6.42kN/m,q=F*b=8.438X1.3=10.97kN/m弯矩M=qL2/8=10.97X11002/8=1659212.5N.mm应力σ=M/W=1659212.5/28053.8=59.14N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/(384EI)=5X6.42X11004/(384X69000X1115700)=1.6mm许用挠度［ω］=L/400=1100/400=2.75mm挠度ω=1.6mm＜［ω］=2.75mm3.3快拆锁条验算惯性矩I=96611mm4截面系数(抵抗矩)W=4025.46mm3b1=1300mm,b2=1200mm,a=88.6mm,L=150.8mm,截面积A=481mm2作用于横肋的载荷:q1=F恒*b1*b2/(2*2*a)=4.938X1.3X1.2/(2X2X0.0886)=21.74kN/m, q=F*b1*b2/(2*2*a)=8.438X1.3X1.2/(2X2X0.0886)=37.14kN/m弯矩M=q*a2/2=37.14X88.62/2=145773.8N.mm应力σ=M/W=145773.8/4025.46=36.2N/mm2＜[σ]=205N/mm2挠度ω==q1a2L2/(16EI)=21.74X88.62X150.82/(16X69000X96611)=0.04mm许用挠度［ω］=a/400=88.6/400=0.22mm挠度ω=0.04mm＜［ω］=0.22mm3.4连接座验算惯性矩I=4287.5mm4截面系数(抵抗矩)W=1225mm3b=153mm,L=22mm,截面积A=1050mm2作用于横肋的载荷:q1=F恒*b1*b2/(2*2*L)=4.938X1.3X1.2/(2X2X0.022)=87.54kN/m,q=F*b1*b2/(2*2*L)=8.438X1.3X1.2/(2X2X0.022)=149.58kN/m 弯矩M=q*L 2/2=149.58X222/2=36199N.mm应力σ=M/W=36199/1225=29.55N/mm 2＜[σ]=205N/mm 2挠度ω==q1L 4/(8EI)=125.8X224/(8X69000X4287.5)=0.01mm 许用挠度［ω］=L/400=22/400=0.055mm 挠度ω=0.01mm＜［ω］=0.055mm三、楼面支撑计算1、计算参数:可调钢支撑相关数据1.内管参数外径d 48.00mm 壁厚δ3mm 内径d 42.00mm 截面积A 1424.12mm 2惯性矩I 1107800mm 4回转半径r 115.94mm2.外管参数外径d 60.00mm 壁厚δ 2.50mm 内径d 55.40mm 截面积A 2417mm2惯性矩I 2173800mm4回转半径r 220.40mm图1支撑平面布置图支撑横向间距a=1300mm ，纵向间距b=1300mm 。

铝合金模板计算书

铝合金模板计算书一、工程概况4层以上为标准层，标准层层高均2.9m。

标准层梁、板、柱、墙模板采用铝合金模板系统。

该铝合金模板系统为铝框组合模板，铝合金模板系统具有模板安装、拆模施工方便，平整度、垂直度、砼成型可达到清水模板砼效果。

模板周转次数可达120多次。

铝合金模板系统是建设部推广的节能、环保产品。

梁、板、柱、墙模板为定型组合模板。

梁、板模板支撑采用外管为φ60×2.0㎜，内管为φ48×2.0㎜的可调节钢管支撑。

标准层梁最大截面200×650㎜，楼板最大厚度为120㎜。

梁、板模板支撑计算主要包括梁、楼面板、楼面龙骨、SL和BB。

在竖向荷载作用下验算它们的强度和挠度。

砼墙系统计算主要包括铝合金墙板，穿墙螺丝，钢背楞。

在混凝土侧压力作用下验算它们的强度及挠度。

二、计算参数1、材料特性铝型材（型号6063）弹性模量，E 68900 mm4200 N/mm2屈服强度，Fy）200 N/mm2抗弯强度设计值（0.8 Fy抗剪强度设计值（0.5F） 100 N/mm2y铝面板（型号3303）铝背楞（Q235）弹性模量，E 200000 mm42屈服强度，Fy 235 N/mm）210 N/mm2抗弯强度设计值（0.9 Fy抗剪强度设计值（0.5F） 150 N/mm2y2、设计标准荷载：铝模自重＝25×10×10-3＝0.25KN/㎡施工荷载＝2.0 KN/㎡混凝土密度＝2.5 KN/㎡·允许挠度设计值不能超过跨度的1/270。

三、楼板模板计算A．楼面板计算B．楼面龙骨计算C．楼面单顶计算D．楼面板和墙身板连接件SL计算E．BB条计算F．附录11、楼面荷载作用路径分析：楼面混凝土→铝面板→加强结构（包括工字筋DRX及边框PRDX）→楼面龙骨→BB条（BEAMBAR）楼面支撑2、楼面板计算计算过程中，所有构件均按简支梁进行受力分析。

虽然假设与实际受力情况不完全一致，但偏安全。

铝合金模板计算书

铝合金模板计算书版本3

铝合金模板计算书(版本3)————————————————————————————————作者：————————————————————————————————日期:ﻩ铝合金模板受力计算书开启--－-建筑低碳环保新时代陕西天利成建筑科技有限公司201６年10月目录1．0设计大纲２.0 编制依据3.０材料性能４．０设计和计算4.1. 楼面模板结构计算A.楼面板计算B.楼面龙骨计算C.楼面支撑立杆计算D.转角连接计算E.龙骨拉杆计算４.2. 墙模板结构计算A.墙板计算B.铁威令计算C.穿墙拉杆计算1．0 设计大纲楼面模板的主要组成构件有楼面板，楼面龙骨，楼面支撑,转角及龙骨拉杆。

由于竖向受力，这些原件均需经过强度和挠度的验算。

墙身模板的主要组成原件有墙板，穿墙丝杆，铁威令,踢脚挡板，垫脚板。

由于承受水平方向混凝土的压力负载,这些构件均需经过强度和挠度的验算。

2.0 编制依据本工程设计图纸公司质量、环境和职业健康安全一体化管理文件省厅及地方关于模板支撑架相关文件要求《建筑施工手册》(第五版)《建筑施工简易计算》（江正荣等编著)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ １３0-２01１)《铝合金模板系统应用技术标准》《建设工程施工现场管理规定》《建设工程安全生产管理条例》(国务院第３9３号令）《建筑工程预防坍塌事故若干规定》(建设部建质[20０3]8２号)《建筑施工安全检查评分标准》（JＧＪ59-2011）《建设工程施工安全技术操作规程》《建筑施工模板安全技术规范》(ＪGJ 162－2008)铝挤压型材标准等级：６０6１T6弹性系数, E ﻩﻩ689０0 N／mｍ２屈服强度, F ｙﻩﻩ 200 Ｎ/mm2允许弯曲应力 (0．8 F y) １６0 N/ｍｍ2铝平板标准等级:６０61 T６弹性系数, E ６８900 Ｎ／mm２屈服强度, Ｆ y 135 N／mm2允许弯曲应力 (０.7 F y) 95 N/ｍm2低碳钢威令标准等级:43A 到ＢS 43６0 及铁-1987弹性系数, E 206000 N／mm２屈服强度, F y 25０ N/mｍ2允许轴向拉伸应力(0.66 F ｙ) 165 Ｎ/ｍm允许弯曲应力（０．6 F ｙ) 150 N/mｍ4．0 设计及计算·荷载:模板自重（２5KG/m2）= ２5×1０×1０－3 = 0.25 KN/ｍ２施工荷载 2．5 ＫＮ/m2钢筋混凝土重度２5 .1KN／m３·单件模板允许的挠度不超过跨径的1／250。

铝合金模板力学计算书

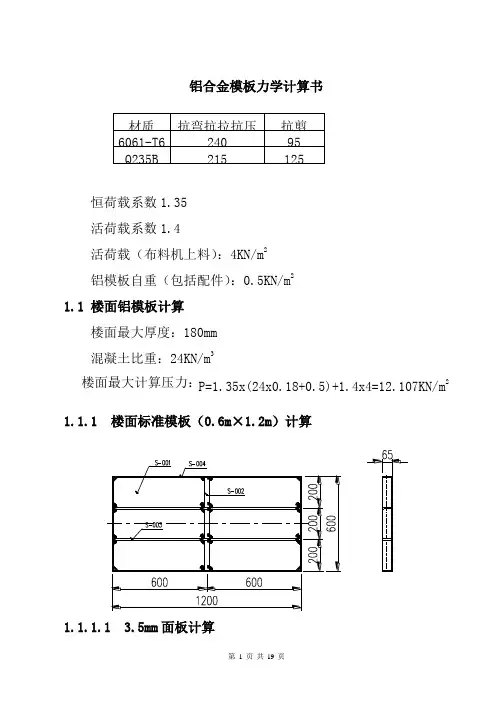

铝合金模板力学计算书恒荷载系数1.35活荷载系数1.4活荷载（布料机上料）：4KN/m2铝模板自重（包括配件）：0.5KN/m21.1 楼面铝模板计算楼面最大厚度：180mm混凝土比重：24KN/m3楼面最大计算压力：P=1.35x(24x0.18+0.5)+1.4x4=12.107KN/m2 1.1.1 楼面标准模板（0.6m×1.2m）计算1.1.1.1 3.5mm面板计算横向加强肋（S-002）做为次梁，竖向边框（S-004）、竖向中间肋（S-003）做为主梁，按200x1200的连接板计算。

200B mm = mm t 5.3= 200y L mm =3.5mm 铝板的截面惯性矩 34/121066.67x I B t mm =⋅=3.5mm 铝板的截面抗弯模量 23/6533.33x W B t mm =⋅=计算载荷 y 2.07/=⋅=W P L KN m最大弯矩 2y max 0.052W L M KN m ⋅==⋅最大弯应力 max93.8280σ==<w xM MPa MPa W 满足要求。

支点最大剪力 0.212⋅==yW L F KN最大剪应力 0.4495σ==<⋅t FMPa MPa B t满足要求。

最大挠度 4max 50.57200/2500.8384⋅⋅==<=y xW L L mm mm EI 满足要求。

1.1.1.2 横向加强肋（S-003）计算因为单向板，所以次梁横向加强肋（S-003）不受力，不进行计算。

1.1.1.3 竖向边框（S-004）及竖向中间肋（S-003）计算竖向中间肋（S-003）所受荷载比边框（S-004）大，所以只计算横向中间肋（snto-016）其截面参数 4140210mm I x = 34259mm W x = mm D 65= 5t mm =1200L mm =计算载荷 2.07/=⋅=y W P L KN m 最大弯矩 2max /80.37=⋅=⋅M W L KN m 最大弯应力 max86.9280σ==<w xM MPa MPa W 满足要求。

铝模板计算书1

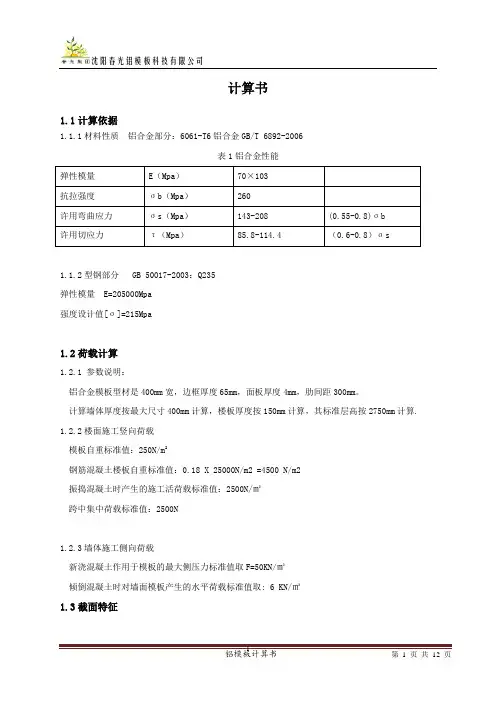

沈阳春光铝模板科技有限公司铝模板计算书第 1 页共 12 页1计算书1.1计算依据1.1.1材料性质铝合金部分：6061-T6铝合金GB/T 6892-2006表1铝合金性能1.1.2型钢部分 GB 50017-2003：Q235 弹性模量 E=205000Mpa 强度设计值[σ]=215Mpa1.2荷载计算1.2.1 参数说明：铝合金模板型材是400mm 宽，边框厚度65mm ，面板厚度4mm ，肋间距300mm 。
