客车底盘基础知识
汽车底盘基本知识与各部件解析
35
解放1091型汽车变速器工作原理
观看动画：
2020年3月10日星期二
36
六档变速器操纵结构示意图
2020年3月10日星期二
37
北京切诺基变速操纵机构示意图
2020年3月10日星期二
38
2020年3月10日星期二
39
安全装置
自锁装置 互锁装置 倒档锁装置
2020年3月10日星期二
55
2020年3月10日星期二
56
单级主减速器齿轮
2020年3月10日星期二
57
双极主减速器
2020年3月10日星期二
58
2020年3月10日星期二
59
对称式锥齿轮差速器
2020年3月10日星期二
60
差速器差速原理
观看动画：
2020年3月10日星期二
61
2020年3月10日星期二
62
汽车行驶系功用及组成
5
传动系的类型
机械式传动系 液力机械式传动系 静液式传动系 电力式传动系
2020年3月10日星期二
6
机械式传动系的组成及布置
发动机前置后轮驱动（FR）
2020年3月10日星期二
7
发动机前置前轮驱动(FF)
2020年3月10日星期二
8
发动机前置前轮驱动（FF）
2020年3月10日星期二
2020年3月10日星期二
15
离合器功用及分类
功用： －保证汽车平稳起步 －换档平顺 －防止传动系过载
分类： －摩擦式离合器 －液力偶合器 －电磁离合器
2020年3月10日星期二
16
周布弹簧离合器工作原理

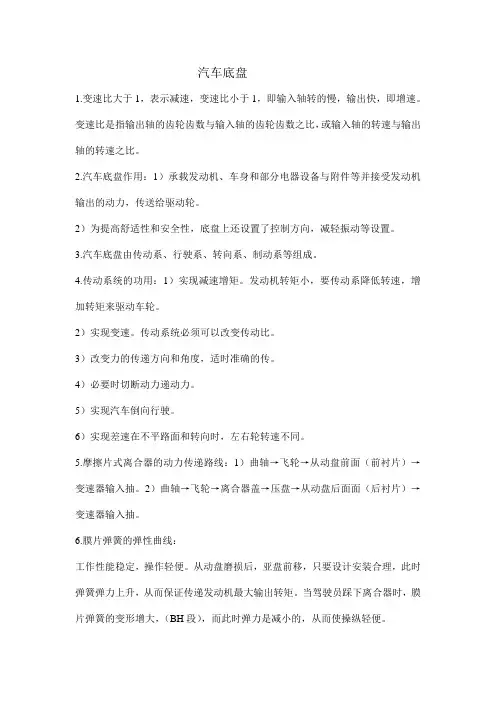

汽车底盘知识点总结
汽车底盘1.变速比大于1，表示减速，变速比小于1，即输入轴转的慢，输出快，即增速。
变速比是指输出轴的齿轮齿数与输入轴的齿轮齿数之比，或输入轴的转速与输出轴的转速之比。
2.汽车底盘作用：1）承载发动机、车身和部分电器设备与附件等并接受发动机输出的动力，传送给驱动轮。
2）为提高舒适性和安全性，底盘上还设置了控制方向，减轻振动等设置。
3.汽车底盘由传动系、行驶系、转向系、制动系等组成。
4.传动系统的功用：1）实现减速增矩。
发动机转矩小，要传动系降低转速，增加转矩来驱动车轮。
2）实现变速。
传动系统必须可以改变传动比。
3）改变力的传递方向和角度，适时准确的传。
4）必要时切断动力递动力。
5）实现汽车倒向行驶。
6）实现差速在不平路面和转向时，左右轮转速不同。
5.摩擦片式离合器的动力传递路线：1）曲轴→飞轮→从动盘前面（前衬片）→变速器输入抽。
2）曲轴→飞轮→离合器盖→压盘→从动盘后面面（后衬片）→变速器输入抽。
6.膜片弹簧的弹性曲线：工作性能稳定，操作轻便。
从动盘磨损后，亚盘前移，只要设计安装合理，此时弹簧弹力上升，从而保证传递发动机最大输出转矩。
当驾驶员踩下离合器时，膜片弹簧的变形增大，（BH段），而此时弹力是减小的，从而使操纵轻便。
7.同步器作用及原理：8.手动变速器的操纵机构设有自锁、互锁、倒档锁三大锁止机构。
9.万向传动装置的作用：实现在汽车轴间的夹角且位置相对变化的两个转轴之间传递动力。
10.为实现十字轴式万向节等角速传动：1）第一万向节的从动叉与第二万向节的主动叉处于同一平面内。
2）输入轴与传动轴间的夹角α1与传动轴间的夹角α2相等。
11.两万向节叉等角速度关系：万向节的传力点在其交点变化时，始终位于角平分面内。
12.驱动桥的作用及组成：将万向传动装置传来的发动机动力经过降速将增大的转矩分配到驱动车轮。
由主减速器、差速器、半轴和驱动桥壳组成。
13.差速器动力传递路线：主动—从动—差速器壳—行星齿轮轴—半轴齿轮—半轴。
汽车底盘基本知识与各部件解析
功用 －改变转矩与转速 －实现汽车倒驶 －中断动力传递
分类 －有级式变速器 －无级式变速器 －综合式变速器
24
变速器工作原理
观看动画：
2020年3月20日星期五
25
2020年3月20日星期五
26
捷达轿车传动系
2020年3月20日星期五
27
捷达轿车变速器
2020年3月20日星期五
28
2020年3月20日星期五
55
2020年3月20日星期五
56
单级主减速器齿轮
2020年3月20日星期五
57
双极主减速器
2020年3月20日星期五
58
2020年3月20日星期五
59
对称式锥齿轮差速器
2020年3月20日星期五
60
差速器差速原理
观看动画：
2020年3月20日星期五
61
2020年3月20日星期五
62
汽车行驶系功用及组成
35
解放1091型汽车变速器工作原理
观看动画：
2020年3月20日星期五
36
六档变速器操纵结构示意图
2020年3月20日星期五
37
北京切诺基变速操纵机构示意图
2020年3月20日星期五
38
2020年3月20日星期五
39
安全装置
自锁装置 互锁装置 倒档锁装置
2020年3月20日星期五
40
2020年3月20日星期五
132
汽车底盘基础知识
发动机 底盘 车身 电气
汽车组成
2020年3月20日星期五
2
汽车底盘
底盘
2020年3月20日星期五
3
客车底盘基础知识.
欧V新能源客车技术中心 2011.07
目录
一、客车底盘总概 二、发动机及动力系统附件 三、底盘 1.传动系 2.行驶系 3.转向系 4.制动系 四、其它
客车底盘基础知识—底盘总概
一:客车底盘总概 客车底盘 底盘的作用是支承、安装汽车发动机及其各部件和总成,形 成客车的体总造型并接受发动机的动力,使汽车产生运动,并保证客车正常 安全的行驶. 客车底盘由动力系统、行驶统、转向系统和制动系统等四部分组成。 客车底盘是以卡车底盘为基础结合客车的使用特点重新匹配后形的。 在我国，真正意义上的客车专用底盘到80年代才诞生.随着我国经济的发 展，专用客车底盘的发展很快,在技术性能、可靠性、安全性、舒适性等方 面都有了特大的进步.在整车成本构成中、中、低档客车底盘约占总成本的 一半，豪华车约占总成本的40%.底盘的性能直接决定了整车性能。 客车底盘的分类 1: 客车底盘根据动力系统在底盘上的安装位置可分为：发动机前置、 中置和后置客车底盘三大类。目前大、中型客车主流产品都是采用后置客车底 盘。我公司客车主要以后置客车为主. 这三类客车底盘在性能上各有优劣.在设计时,可以根据客车不同的要 求综合考量.
客车底盘基础知识—动力系统及附件
二：动力系统及动力附件
动力系统是整车的心脏，是汽车的动力源。底盘接受动力系统工作时产生的 动力，使汽车产生运动，并保证汽车按照驾驶员的操纵正常行驶。
发动机的主要分类
1）根据发动机所用燃料的种类不同，可分为汽油机、柴油机和燃气机及代用 燃料发动机等。目前我公司装配的发动机主要是柴油发动机，少量装配NG天燃气发 动机。 2）根据冷却方式的不同，发动机可分为水冷式发动机和风冷式发动机。客车 上装配的发动机是以冷却水作为发动机冷却介质的水冷发动机。 3）按进气方式不同，活塞式内燃机可分为增压发动机和非增压发动机。增压 发动机可以提高发动机的功率。目前，客车上装配的柴油发动机绝大部分都是增压 发动机。 4）根据发动机的活塞动动方式不同，活塞式内燃机可分为往复活塞式发动机 和旋转活塞式发动机；按工作原理和构造可分为点燃式内燃机、压燃式内燃机、混 合式内燃机、转子发动机和电动机等等。 目前客车上应用的绝大多数发动机都是柴油水冷增压发动机。少量产品装配 电动机或是天燃气发动机。
大客车底盘车架结构及分析
大客车底盘车架结构及分析如果人们把发动机描述为汽车的“心脏”，那么作为汽车重要组成部分的车架就可以称为汽车的“骨骼”了。
车架是汽车所有总成零件“生存”的载体，受力复杂。
通过行走系和车身的力都作用于车架上，车架结构的好坏及载荷分配是否合理是汽车设计成功与否的关键因素。
车架结构设计是否合理对汽车有着十分重要的意义，特别是客车底盘，在设计过程中不但要考虑各总成零部件的合理布置以及其可靠性、工艺性和维修的方便性，还要充分考虑最大限度地满足车身对底盘的特殊要求，如纵梁的结构、横梁及外支架的位置及连接方式、行李箱大小、地板高度和位置，等等。
对同样型号的客车底盘，不同的用户对车架的要求不尽相同，甚至有较大的差异。
这里着重分析大客车底盘车架的结构特点，阐述其设计要点。
一：大客车底盘车架的基本结构大客车底盘的车架一般包括直通大梁式、三段式和全桁架(无车架)式3种结构型式，分别与车身构成非承载式、半承载式和全承载式结构。
根据其不同的用途和工艺特点，车架与车身一般采用弹性或刚性连接。
现国内外大都采用刚性连接，以使车架与车身共同承载，受力趋于合理化，从而提高车辆的可靠性和安全性。
1．直通大梁式该结构是传统的结构型式，采用槽形或矩型截面纵梁，有些车型还有加强副纵梁。
根据不同的要求，纵梁设计可前后贯通，也可前、中和后搭接成不同高度或不同宽度的结构，有些车型受后桥和地板高度要求的限制而在该处设计成结构复杂的“Ω”型。
横梁结构一般采用“I型或双槽背对形成的“I”型，有时也采用“○”型横梁。
根据布置和总成的安装要求，同一车架可同时采用多种型式的组合和不同的横梁翼面，车架总成可设计成前后等宽或不等宽结构。
直通大梁式车架结构简单、工艺性好，但存在本身质量大、总成布置困难、受力不均匀和损坏后难以修复等缺点，主要用于城市公交和普通短途客运车辆。
2．三段式;该结构前、后段为槽形大梁，中段为桁架结构(行李舱区)。
根据不同的车型和承载情况，采用不同规格的异型钢管焊接成箱形框架结构，通过焊接(或焊接和铆接)同前后大梁连接在一起。

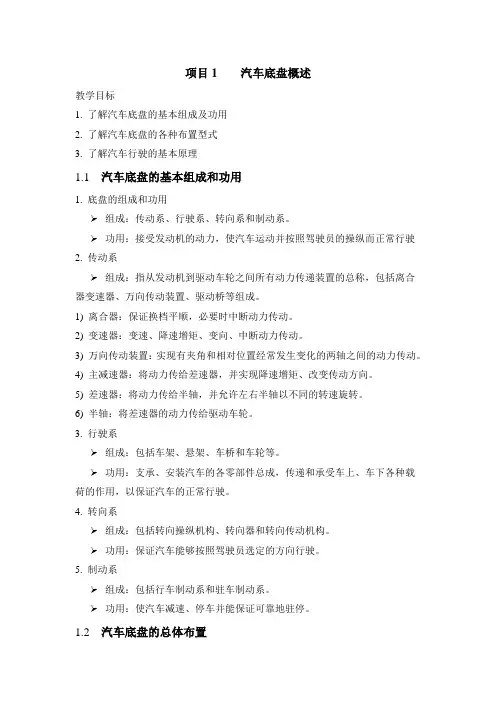

汽车底盘学习资料
项目1 汽车底盘概述教学目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理1.1 汽车底盘的基本组成和功用1. 底盘的组成和功用组成：传动系、行驶系、转向系和制动系。
功用：接受发动机的动力，使汽车运动并按照驾驶员的操纵而正常行驶2. 传动系组成：指从发动机到驱动车轮之间所有动力传递装置的总称，包括离合器变速器、万向传动装置、驱动桥等组成。
1) 离合器：保证换档平顺，必要时中断动力传动。
2) 变速器：变速、降速增矩、变向、中断动力传动。
3) 万向传动装置：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。
4) 主减速器：将动力传给差速器，并实现降速增矩、改变传动方向。
5) 差速器：将动力传给半轴，并允许左右半轴以不同的转速旋转。
6) 半轴：将差速器的动力传给驱动车轮。
3. 行驶系组成：包括车架、悬架、车桥和车轮等。
功用：支承、安装汽车的各零部件总成，传递和承受车上、车下各种载荷的作用，以保证汽车的正常行驶。
4. 转向系组成：包括转向操纵机构、转向器和转向传动机构。
功用：保证汽车能够按照驾驶员选定的方向行驶。
5. 制动系组成：包括行车制动系和驻车制动系。
功用：使汽车减速、停车并能保证可靠地驻停。
1.2 汽车底盘的总体布置1. 发动机前置后轮驱动（FR）传统的布置型式，应用广泛，用于各种车辆。
2. 发动机前置前轮驱动（FF）多用于轿车，但豪华轿车不采用。
1) 发动机前横置前轮驱动2）发动机前纵置前轮驱动3. 发动机后置后轮驱动（RR）：多用于客车。
4. 发动机前置全轮驱动（XWD）。
5. 发动机中置后轮驱动（MR）：用于跑车、赛车，如法拉利、保时捷、F1赛车。
1.3 汽车行驶的基本原理发动机动力→驱动力矩Tt →F0→牵引力Ft项目2 安全生产注意事项教学目标1. 了解汽车4S店的经营理念2. 了解汽车维修车间的基本流程3. 掌握汽车维修人员的工作原则4. 掌握必要的安全生产注意事项5. 掌握5S一、汽车4S店的经营理念1. 什么是汽车4S店整车销售零配件供应售后服务信息反馈四位一体的汽车经销店。
专用汽车底盘知识讲解
1 底盘组成底盘是由传动系，行驶系，转向系和制动系四部分组成2 底盘分类一类底盘：也就是通常意义上说的整车，包括了汽车的全部系统二类底盘：是指只缺少车厢系统总成，有驾驶区和车前仪表，操作系统等零件，可以行驶三类底盘：是指不装车身而安装有发动机及传动装置，前后桥，转向器，悬架装置，车轮及轮胎，制动系统等总成，不能行驶四类底盘：是指无车架的散装和总成件，是汽车全部底盘系统的零部件3 底盘命名EQ1060TJ20D3 载货汽车EQ2056S 越野车EQ3121GLJ7 自卸车EQ4092AJ 牵引车EQ5253GFJ2 专用车EQ6121KRD3G 客车SGZ9402 半挂车EQ1100FKJ 尖头EQ1060TJ20D3 单排EQ1110GLJ 排半EQ1042NJ20D3 双排V型平顶单卧驾驶室W型高顶双卧驾驶室东风金霸可以出EQ1060型号，但不能出EQ1121型号，更不能出BJ1061型号4 驱动形式6×2----6代表轮胎组数，2代表驱动轴的轮胎组数示例：6×6-----前单桥双桥的全驱车或前双桥后单桥的全驱车，不能说明驱动轴的位置通常说法：4×2-----单桥底盘： 6×2-----小三轴底盘： 6×4-----后双桥底盘： 8×4-----前四后八底盘5 发动机形式所谓国三，就是中国第三阶段汽车排放标准。
国家第三阶段的排放标准相当于欧洲III号的排放标准，也就是说，尾汽污染物含量相当于欧III的含量国三发动机：电控共轨（电喷）：目前锡柴的技术最成熟，价格最贵。
电控单体泵：目前玉柴用的比较多，价格居中直列泵+EGR（Exhaust Gas Recirculation废气再循环）：价格最低，不能通过尾气测试示例：YC4E140-30 电喷高压共轨YC4E140-31 单体泵YC4E140-33 EGR尾气循环CA6DL1-26E3 电喷高压共轨CA6DF3-22E3U 单体泵CA6DL1-26E3F EGR尾气循环。
汽车底盘基础知识(ppt 73页)
无级变速器
CVT
Continuously Variable
速比可连续无级变化
Transmission
22
——传动系统-变速箱
自动变速箱AT
液力自动变速器由变矩器、机械式变速器（一般多采用行星齿轮） 和电子-液压控制系统三部分组成。
23
——传动系统-变速箱
自动变速箱AT
行星齿轮变速器变速原理：太阳轮、齿圈和行星架是三个基本元件。
64
制动系统概述
——制动系统
前后分配
左右分配
65
——制动系统
制动器：目前汽车所用的摩擦制动器可分为鼓式和盘式两大类
66
鼓式制动
演示
——制动系统
67
盘式制动
——制动系统
高摩擦制动片 制动钳 制动盘
68
——制动系统
盘式制动器结构图
演示
69
——制动系统
盘式制动定钳盘式
演示
1.制动盘 2.活塞 3.摩擦块 4.进油口 5.制动钳体 6.车桥部
自动变速箱AT，小结： ★ 带液力变矩器，起动平稳、柔和、平顺性好； ★ 传动系统振动小，变矩器吸收振动、冲击； ★ 是有级式的无级自动变速，不是纯无级变速； ★ 自动变速换档控制方便、容易（采用制动器、离
合器）。
◆ 系统结构复杂，开发、制造成本较高； ◆ 与纯机械传动相比，燃油经济性稍差一些。
27
降低排放污染。 缺点： ① 结构复杂，造价高，传动效率低。
21
——传动系统-变速箱
自动变速箱的类型：
类型
组成
AT
液力自动变速器 Automatic Transmission
液力变矩器 +
汽车底盘基础知识
55
2019年12月2日星期一
56
单级主减速器齿轮
2019年12月2日星期一
57
双极主减速器
2019年12月2日星期一
58
2019年12月2日星期一
59
对称式锥齿轮差速器
2019年12月2日星期一
60
差速器差速原理
观看动画：
2019年12月2日星期一
61
2019年12月2日星期一
62
汽车行驶系功用及组成
13
汽车行驶原理
3 汽车行驶的基本原理
发动机动力→驱动力矩Tt →F0 →牵引力Ft 阻力：空气阻力、摩擦阻力、坡道阻力、加速阻力
2019年12月2日星期一
14
汽车传动系
功用
—减速与变速
—实现汽车倒驶
—中断动力传递
—差速作用
组成
离合器、变速器、由万向节和传动轴组成的万向传 动装置以及安装在驱动桥中的主减速器、差速器 和半轴
50
万向传动装置的工作原理及功用
观看动画：
2019年12月2日星期一
51
2019年12月2日星期一
52
驱动桥的组成及功用
组成 主减速器 差速器 半轴 桥壳
功用 传递动力 改变动力传递方向 降速增矩 差速
2019年12月2日星期一
53
驱动桥示意图
2019年12月2日星期一
54
2019年12月2日星期一
35
解放1091型汽车变速器工作原理
观看动画：
2019年12月2日星期一
36
六档变速器操纵结构示意图
2019年12月2日星期一
37
北京切诺基变速操纵机构示意图
汽车底盘的基本知识与常识
点击添加相关标题文字
ADD RELATED TITLE WORDS
3．汽车底盘驱动形式
汽车底盘的驱动形式，与发动机及驱动桥的相对位置有关系，一般 有以下4种驱动形式。
（1）发动机前置后轮驱动
发动机前置后轮驱动形式，简称前置后驱（英文简称FR）。
这是一种传统的布置形式，其广泛适用于各种大、中型的载货汽车， 微型汽车和部分高级轿车上，其特点是：需要一根较长的传动轴， 以致增加了车重，影响了传动系统的效率。
2019
汽车底盘的基本知识与常识
1．汽车底盘的作用
汽车底盘是汽车的重要组成部分之一，是汽车装配的基础，其功 用是：接受发动机的动力，使汽车运动并保证汽车能够按照驾驶 员的操纵而正常行驶。
2．汽车底盘结构组成
汽车底盘一般由传动系统、行驶系统、转向系统和制动系统4大 系统组成。
点击添加相关标题文字
ADD RELAT驱动
发动机前置全轮驱动形式，简称前置全驱（英文称nWD）。nWD是n Wheel Drive的缩写（n代表驱动轮数），表示全轮驱动形式。从图1-5中可 看出为4WD形式，在变速器后设置有一个分动器，其将变速器输出的动力 分配给前后两驱动桥，前驱动桥可根据需要，用换挡拨叉接通或断开。这 种布置形式使所有的车轮都是驱动车轮，大大提高了汽车的越野性能，广 泛应用于越野汽车、特种车和军用轿车上。
点击添加相关标题文字
ADD RELATED TITLE WORDS
（3）发动机后置后轮驱动
发动机后置后轮驱动形式简称后置后驱（英文简称RR）。这种布置形式是 将发动机安装在汽车的后部，发动机的冷却条件差，发动机、离合器和变 速器的操纵机构都较复杂，但具有车内噪声低，空间利用率高等优点，广 泛应用于大客车上，也有少数的轿车和微型汽车采用此方式。
汽车底盘构造知识点
汽车底盘构造知识点一、底盘的定义和作用底盘是指汽车上用于支撑车身、传递动力、转向和制动等功能的结构部件总称。
它是汽车的重要组成部分，承受着车身及其上部负荷，同时又要传递发动机和变速器产生的动力，使其转化为车轮运动能量，并通过悬挂系统保证车辆行驶时的稳定性和舒适性。
二、底盘结构1.前悬挂系统：前悬挂系统主要由弹簧、减震器、转向节、控制臂等组成，用于支撑前轮并使之具有一定的摆动自由度。
2.后悬挂系统：后悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑后轮并使之具有一定的摆动自由度。
3.转向系统：转向系统主要由转向节、传动杆和转向齿轮等组成，用于实现方向盘操作与前轮转向之间的机械传递。
4.制动系统：制动系统主要由刹车片或刹车鼓、刹车盘、制动缸等组成，用于实现对车辆运动状态的控制，以达到减速、停车和保持车辆静止的目的。
5.传动系统：传动系统主要由发动机、变速器、离合器和驱动轴等组成，用于将发动机产生的动力传递到车轮上，使车辆得以运动。
6.悬挂系统：悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑车身并吸收路面颠簸所带来的冲击力。
三、底盘设计原则1.安全性原则：底盘设计必须保证汽车行驶过程中的安全性，包括加强底盘结构强度和刚度，提高悬挂系统稳定性和制动效果等。
2.舒适性原则：底盘设计必须保证汽车行驶过程中乘客的舒适性，包括提高悬挂系统的缓冲能力和降低噪音水平等。
3.经济性原则：底盘设计必须考虑到生产成本和使用费用问题，包括采用合理的材料和工艺以及优化结构设计等。
4.环保性原则：底盘设计必须符合环境保护要求，包括减少废气排放和噪音污染等。
四、底盘维护保养1.定期检查：定期检查底盘各个部位的磨损和松动情况，如发现问题及时更换或维修。
2.清洗保养：定期清洗底盘，特别是悬挂系统和制动系统等易受污染的部位。
3.润滑保养：定期给底盘各个部位进行润滑，以保证其正常运转并延长使用寿命。
4.注意驾驶习惯：避免急加速、急刹车、超载等不良驾驶习惯，以减少对底盘的损伤。
汽车底盘基础知识概述
汽车底盘基础知识概述第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系与制动系四部分构成。
汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。
汽车行驶系的功用是同意发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓与不平路面对车身造成的冲击与振动，保证汽车行驶平顺性，同时能与汽车转向系很好地配合工作，实现汽车行驶方向的正确操纵，以保证汽车操纵稳固性。
汽车转向系的功用是用来保持或者者改变汽车行驶方向的机构。
制动系的功用是使行驶中的汽车减低速度或者停止行驶，或者使已停驶的汽车保持不动。
通常用汽车车轮总数×驱动车轮数（车轮数是指轮毂数）来表示汽车的驱动形式。
布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或者超跑）、4WD、AWD第二章离合器机械式传动系要紧由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴构成。
离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。
离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构与操纵机构五部分构成。
为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称之离合器踏板的自由行程。
离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。
发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。
2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。
因此离合器的主动部分处于分离状态而中断动力的传递。
（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，操纵操纵机构使分离轴承与分离叉向后移，压盘弹簧的张力迫使压盘与从动盘压向飞轮。
汽车底盘构造基本知识
汽车底盘构造基本知识一、传动系（一）传动系的组成机械式传动系由离合器、变速器、万向传动装置（传动轴、万向节）和驱动桥（主减速器、差速器、半轴、桥壳）组成。
（二）传动系的功能1、减速、变速。
由主减速器、变速器完成。
2、倒驶。
由倒档完成。
3、发动机不熄火的情况下，中断传动。
暂时中断由离合器完成；长时间中断由空档完成。
（三）离合器1、作用1）保证汽车平稳起步。
2）保证传动轴换档时工作平顺。
3）防止传动系过载。
2、分类1）周置弹簧离合器2）中央弹簧离合器3）膜片弹簧离合器目前我厂三吨车采用单片干式、膜片弹簧离合器，带扭转减振器，摩擦片外径为∮330mm液压操纵。
具有以下优点：膜片弹簧本身兼有压紧弹簧和分离杠杆的作用；结构简化、质量小、压力分布均匀；摩擦片接触良好、磨损均匀；具有非线性的弹性特性。
3、组成1）压盘2）从动盘：装有扭转减振器，消除共振、减小冲击载荷。
3）飞轮（四）变速箱1、作用1）改变传动比，扩大驱动轮扭矩和转速变化范围以适应经常变化的行驶条件。
2）在发动机旋转方向不变的前提下，使汽车倒驶。
3）利用空档中断动力传递，以使发动机能够起动怠速，并便于换档或动力输出。
机械式，五档变速器，远距离操纵。
带有同步器，消除齿轮冲击噪声，换档轻便。
变速操纵机构拔叉轴有自锁装置、互锁装置、倒档锁。
（五）万向传动装置1、作用实现轴线相交且相对位置经常变化的转轴间动力传递。
2、分类万向节传动轴：滑动花健，以适应变速器与驱动桥的相对位置变化。
传动轴高速旋转时，由于离心力作用将产生剧烈振动，当传动轴与万向节装配后，必须满足动平衡要求。
传动轴过长，易产生共振，故常将其分为两段加中间支承。
传动轴多为空心，用1.5~3.0mm钢板焊面或直接采用无缝钢管。
（六）驱动桥1、作用限速增扭，改变转矩方向。
单级式、双级式3、组成1）主减速器：限速增扭，改变转矩方向。
2）差速器：使汽车转向时车轮以不同角速度旋转，使车轮对路面不滑动，减少磨损。
汽车基础知识普及———底盘
汽车基础知识普及———底盘底盘作用：支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
汽车行驶系的功用1、将汽车构成一个整体，支撑汽车全部质量。
2、将传动系传来的转矩化为汽车行驶的驱动力。
3、承受并传递路面作用于车轮上的各种反力和力矩。
4、减少振动，缓和冲击，保证汽车平顺行驶。
汽车行驶系的组成一般由车架、车桥、车轮和悬架组成车架功用：车架是汽车的基体，如发动机、变速器、传动机构、操纵机构、车身等总成和部件都安装于车架上。
车架的类型汽车上装用的车架按其结构形式不同可分为：边梁式车架、中梁式车架、综合式车架和无梁式车架。
车桥作用：车桥通过悬架与车架连接，支承着汽车大部份重量，并将车轮的牵引力或制动力，以及侧向力经悬架传给车架。
类型：汽车的车桥分为整体式和断开式两种。
按使用功能划分，车桥又可分为转向桥、转向驱动桥、驱动桥和支持桥。
转向桥：安装转向轮的车桥叫转向桥。
现代汽车一般都是前桥转向，也有少数是多桥转向的。
a、与非独立悬架匹配的转向车桥这类转向桥结构大体相同，主要由前梁，转向节，主销和轮毂等部分组成。
车桥两端与转向节绞接。
前梁的中部为实心或空心梁。
b、与独立悬架匹配的转向桥断开式转向桥的作用与非断开式转向桥一样，所不同的是断开式转向桥与独立悬架匹配，断开式车桥为活动关节式结构。
c、转向车轮定位为了使汽车保持稳定的直线行驶，转向轻便、减少轮胎与转向机构的摩损，要求装配后的转向车轮、转向节和前轴与车架有正确的相对位置。
汽车底盘基本知识与各部件解析PPT共62页
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克Βιβλιοθήκη 汽车底盘基本知识与各部件解析
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
客车基础知识简介(底盘)
客车基本结构简介—底盘
4、柴油机转速低于汽油机 原因：1）由于柴油机的压缩比高，所以其受到的机 械负荷较大，故其零部件的质量需较大，导致运 动时惯性力较大。 2）汽油机可燃混合气的混合时间和质量优于 柴油机。 5、柴油机运转噪音高，但有害气体的排放优于汽油 机，而微粒排放较高。 6、柴油机启动困难，汽油机易启动。
客车基本结构简介—底盘
（二）速度特性制取步骤（汽油机为例） 1 ）发动机预热，将点火提前角、水温（ 80 ～ 95 ℃）、油 温（80℃左右）保持最佳。 2 ）将油门固定在某一位置后，先将发动机满负荷稳定运 转在最低转速处，此时即为试验的起点。记录耗一定量 燃油所需要的时间、测功器读数、转速。 3 ）依次减少发动机负荷，使其转速增加，根据发动机所 选择的转速间隔，使发动机稳定工作在某一转速处，再 进行此时数据记录。如此试验几个点，到发动机功率开 始下降为止。 4 ）在坐标上描点。（横坐标发动机曲轴转速，纵坐标为 发动机的功率、转矩、有效燃油消耗率等）
客车基本结构简介—底盘
单缸四冲程汽油机的工作原理 1、进气冲程 活塞：从上止点移动到下止点 气门：进气门打开，排气门关闭 曲轴：旋转从 0℃A~180℃A 进气终了压力：pde＝0.075～0.09 Mpa 进气终了温度：Tde＝370～400 K 2、压缩冲程 活塞：从下止点移动到上止点 气门：进气门关闭，排气门关闭 曲轴：旋转从180℃A～360℃A 压缩终了压力：pco＝0.8～2.0 Mpa 压缩终了温度：Tco＝600～700 K
客车基本结构简介—底盘
内燃机的基本工作原理及总体 构造
1、有关汽车发动机的名词术语 2、四冲程内燃机的工作原理 3、二冲程内燃机的工作原理 4、汽车发动机的总体构造
客车基本结构简介—底盘
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
客车底盘基础知识—动力系统及附件
我公司装配潍柴的主要机型及主要技术参数如下：
客车底盘基础知识—动力系统及附件
发动机附件
在客车底盘中，我们一般把与动力系统相关的总成称之为发动机附件。发动机 附件一般包括：冷却系统、进气系统、排气系统、发动机悬置、燃油系统等几个方 面。发动机附件的设计质量，直接关系到发动机性能的发挥程度。发动机附件是汽 车底盘的重要部分。 下面我们主要简单介绍一下发动机的冷却系统。 ●冷却系统的功能 发动机工作是产生大量的热量，有30%左右需要通过冷却系统进行散热。 如果冷却系统冷却能力不足，造成发动机过热：发动机会出现早燃和爆燃现象、发 动机构件因过热而变形或是裂纹、机油变质烧损而使零件摩损加剧，从而引起发动 机动力性经济性可靠性和耐久性受到严重影响。如是冷却能力过强：发动机气缸表 面机油被燃油稀释将造成气缸磨损增加、增加机油粘度而造成零件间摩损加剧、发 动机散热损失增加从而会降低发动机的经济性能。 发动机冷却方式分为液体冷却方式和空气冷却两大种。客车上都采用液体冷 却的方式。 客车冷却系统主要由水管、散热器总成、副水箱、冷却风扇总成及其传动机 构等组成。
客车底盘基础知识—底盘总概
A 前置发动机客车底盘的优劣 优点: 1) 与卡车底盘资源通用性高. 2) 底盘操纵方便,各类操纵机构结构简单,维修方便. 3) 整车通过性能好.发动机冷却效果佳，通风好。 缺点: 1)车内噪声大. 2)客车底盘无法降低,影响车内布置. 3)前后轴荷分配不太合理,前轴太重.
客车底盘基础知识—动力系统及附件
发动机的编号规则
内燃机的编号规则按：GB/T 725-2008要求进行编号。 发动机的型号一般包括四部分（表示方法见下图1）
注：1）内燃机型号由阿拉伯数字、汉语拼音字母或国际通用的英文缩略字母组成。
2）型号编制应优先选用相应规定字母，允许制造商根据需要选用其它字母，但不得 与相关规定字母重复。符号可重叠使用，但应按上图顺序表示。 3）发动机的型号应简明，第二部分规定的符号必须表示，但第一部分、第三部分及 第四部分符号允许制造商根据具体情况增减，同一产品的型号应该一致，不得随意更改。 4）由国外引进的内燃机产品，允许保留原产品或在原型号基础上进行扩展。经国产 品宜按GB/T 725—2008标准规定。
客车底盘基础知识—动力系统及附件
发动机的主要基本性能
发动机的基本性能很大程度上决定了整车的基本性能。在客车底盘设计的时 候，发动机的匹配是底盘总体设计中的重点。那么，我们客车产品在发动机的匹配 方面应该注意那几个方面呢？最主要从以几个方面来考量： 1）动力性：动力性是发动机的主要指标之一。评性发动机动力性的主要是发 动机的额定功率和最大输出扭矩。 2）经济性：评价发动机经济性重要的指标主要是有效热效率、比油耗、和使 用油耗。 3）排气净化：降低发动机的排气污染，满足国家相关排放法规的要求。 4）振动与噪声：发动机是整车的振动和噪声源，对客车的车内外行驶噪声和 振动影响很大。 5）小型轻量化。轻量化可以节能减排。 6）可靠性和耐久性。发动机的可靠性和耐久性直接关系到使用维修成本，是 用户最关心的性能之一。客车用发动机一般大修寿命在30万公里以上。
客车底盘基础知识—动力系统及附件
客车底盘基础知识—动力系统及附件
客车底盘基础知 客车底盘基础知识—动力系统及附件
客车底盘基础知识 客车底盘基础知识—动力系统及附件
客车底盘基础知 客车底盘基础知识—动力系统及附件
玉柴发动机
广西玉柴机器股份有限公司创建于1951年，1993年改制为中外合资企业,1994 年玉柴股份在美国上市.是我国主流的柴油发动机生产厂家,其生产的产品功率覆盖 55～880千瓦，全系列产品排放均达国3以上排放标准, 是中国柴油发动机行业产品 谱系最丰富、最完整的企业。玉柴机器以大功率、大扭矩、高可靠、低油耗、低排 放、适配性强的特点和完善便捷的服务，成为国内主要商用车、工程机械、农业机 械等首选配套动力.是我国客车市场主要的发动机供应商之一. ●玉柴发动机的编号规则 如:YC6L280-30 ◆YC：YC是玉柴汉语拼音“yuchai”的首字母，表示发动机生产厂家：玉柴。 ◆6：表示发动机为六缸柴油机。 ◆L：表示发动机系列（玉柴客家有发动机分：D/E/J/A/G/L/M等系列）。 ◆280：表示发动机功率为280PS（马力）。 ◆30：表示发动机满足国III排放标准。 注：1PS=0.735kw
客车底盘基础知识—动力系统及附件
康明斯发动机
康明斯是全球最大的独立发动机制造商，产品线包括柴油和代用燃料发动机、 发动机关键零部件（燃油系统、控制系统、进气处理、滤清系统和尾气处理系统） 以及发电系统。 康明斯发动机事业部生产和经销功率范围宽广的柴油和天然气发动机以及相应 的零部件产品，用于汽车、工业和发电设备等领域。康明斯发动机排量2.8~91立 升，功率范围覆盖60~3500马力，广泛应用于重型卡车、中型卡车、巴士、房车、 轻型商用汽车和皮卡车等公路用车辆，以及工程机械、矿山设备、农业机械、船舶 和铁路等非公路领域。 美国康明斯发动机在我国建立的数家发动机全资或合资企业：东风康明斯发动 机有限公司、重庆康明斯发动机有限公司、西安康明斯发动机有限公司及北汽福田 康明斯发动机有限公司等。 东风康明斯发动机有限公司位于湖北省襄樊市高新技术产业开发区，是由东风 汽车股份有限公司和康明斯公司各占50%股份比例合资兴建的现代化柴油发动机制 造公司。主要生产康明斯B、C、L系列机械式和ISDe、ISLe、ISZ系列全电控柴油 机，B系列天然气发动机，发动机排量为3.9L、4.5L、5.9L、6.7L 、8.3L、8.9L、 13L，功率覆盖范围为125-545HP。产品满足国Ⅱ、国Ⅲ、国Ⅳ排放法规要求，可广 泛应用于轻、中、重型载重汽车、中高级城际客车、大中型公交客车其先进的经济 性、动力性、可靠性、耐久性和环境安全性受到国内外用户的普遍好评。 康明斯发动机主要系列产品如下：
客车底盘基础知识
欧V新能源客车技术中心 2011.07
目录
一、客车底盘总概 二、发动机及动力系统附件 三、底盘 1.传动系 2.行驶系 3.转向系 4.制动系 四、其它
客车底盘基础知识—底盘总概
一:客车底盘总概 客车底盘 底盘的作用是支承、安装汽车发动机及其各部件和总成,形 成客车的体总造型并接受发动机的动力,使汽车产生运动,并保证客车正常 安全的行驶. 客车底盘由动力系统、行驶统、转向系统和制动系统等四部分组成。 客车底盘是以卡车底盘为基础结合客车的使用特点重新匹配后形的。 在我国，真正意义上的客车专用底盘到80年代才诞生.随着我国经济的发 展，专用客车底盘的发展很快,在技术性能、可靠性、安全性、舒适性等方 面都有了特大的进步.在整车成本构成中、中、低档客车底盘约占总成本的 一半，豪华车约占总成本的40%.底盘的性能直接决定了整车性能。 客车底盘的分类 1: 客车底盘根据动力系统在底盘上的安装位置可分为：发动机前置、 中置和后置客车底盘三大类。目前大、中型客车主流产品都是采用后置客车底 盘。我公司客车主要以后置客车为主. 这三类客车底盘在性能上各有优劣.在设计时,可以根据客车不同的要 求综合考量.
客车底盘基础知识—底盘总概
2: 根椐客车车身承载方式的不同，客车底盘主要可分：直大梁式半承载 客车底盘、三段式半承载客车底盘和全承载式客车底盘三种类型。目 前这三种承载方式的客车底盘在我公司产品均有采用。世界客车发展 的潮流是全承载，但由于技术水平、材料及工艺条件的限制，我公司 目前的主流为半承载式，部分引进产品采用全承载式结构。
A： 直大梁式半承载客车底盘一般使用在前置客车底盘或是后置式团体客 车上；如我公司的BJ6103U8LHB-3/-4。（结构如下图示）
客车底盘基础知识—底盘总概
B：三段式半承载客车底盘是我公司的主流产品，广泛使用于城市公交 车及城间客车。如：BJ6102系列、BJ6103系列、BJ6120系列等等。其具 体结构如下图示：
客车底盘基础知识—动力系统及附件
发动机资源简介
我公司客车产品所配置的发动机种类繁多。自主品牌主要有广西玉柴发动机、 山东潍坊潍柴发动机、上海上柴发动机及无锡锡柴发动机等。合资品牌主要有：东 风康明斯发动机、西安康明斯发动机、福田康明斯、上海日野、天津雷沃动力等 等；进口发动机主要是美国康明斯发动机。我公司的客车产品所装配的发动机自主 品牌中玉柴和潍柴用量较大，合资品牌中雷沃帕金斯、上海日野和东风康明斯用量 较大；进口发动机几乎都是康明斯发动机。
客车底盘基础知识—动力系统及附件
二：动力系统及动力附件
动力系统是整车的心脏，是汽车的动力源。底盘接受动力系统工作时产生的 动力，使汽车产生运动，并保证汽车按照驾驶员的操纵正常行驶。
发动机的主要分类
1）根据发动机所用燃料的种类不同，可分为汽油机、柴油机和燃气机及代用 燃料发动机等。目前我公司装配的发动机主要是柴油发动机，少量装配NG天燃气发 动机。 2）根据冷却方式的不同，发动机可分为水冷式发动机和风冷式发动机。客车 上装配的发动机是以冷却水作为发动机冷却介质的水冷发动机。 3）按进气方式不同，活塞式内燃机可分为增压发动机和非增压发动机。增压 发动机可以提高发动机的功率。目前，客车上装配的柴油发动机绝大部分都是增压 发动机。 4）根据发动机的活塞动动方式不同，活塞式内燃机可分为往复活塞式发动机 和旋转活塞式发动机；按工作原理和构造可分为点燃式内燃机、压燃式内燃机、混 合式内燃机、转子发动机和电动机等等。 目前客车上应用的绝大多数发动机都是柴油水冷增压发动机。少量产品装配 电动机或是天燃气发动机。
客车底盘基础知识—动力系统及附件
潍柴客车专用发动机的几大特点： 1：安全--采用隔热阻燃排气管，加装了不锈钢隔热罩；零件表面温度 不主于80度，降低了后置客车的发动机仓的热负荷，可以延缓发动机 仓内橡胶件及线束的老化，提高安全性；同时，采用阻燃线束，提高 线束耐温、阻燃等级，耐热温度范围达到-40—150度。线束套管达到 V0等级。 2：可靠--装配了燃油水寒宝007 燃油水寒宝有四大功能：电动泵燃油、燃
