把Word或Excel 表格插入CAD中的方法
怎么打开dwg格式文件?快速教你CAD表中插入Excel
怎么打开dwg格式文件?快速教你CAD表中插入Excel
在CAD绘图制作的过程中,会因为一些需要要求我们具体的Excel表格加入CAD图纸文件中,应该如何进行操作呢?这真的是一个不太好解决的事情,下面就教大家如何进行CAD文件中添加Excel表格,一起看看吧。
1.这里就需要借助迅捷CAD编辑器进行操作了,浏览器搜索迅捷CAD编辑器(/),找到专业版的软件下载资源进行安装。
2.打开安装的软件,然后我们点击文件-打开选择需要进行打开我dwg格式的CAD文件,确定打开。
3.CAD文件打开完成之后,选择插入-对象进入。
4.进入之后勾选选择由文件创建,点击浏览选择需要插入的Excel的路径,点击确定即可。
5.完成Excel表格的插入的操作,下面文件文件的保存就可以啦。
很简单的步骤,使用迅捷CAD编辑器专业版完全可以帮你解惑,想要学习CAD绘图,CAD文件编辑赶紧试一试吧。
【免费下载】在cad中插入exce表格及word文字的方法
三:选择左上方第二个“自数据链接” 四:单击 按钮弹出“选择数据链接对话框”
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内 纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

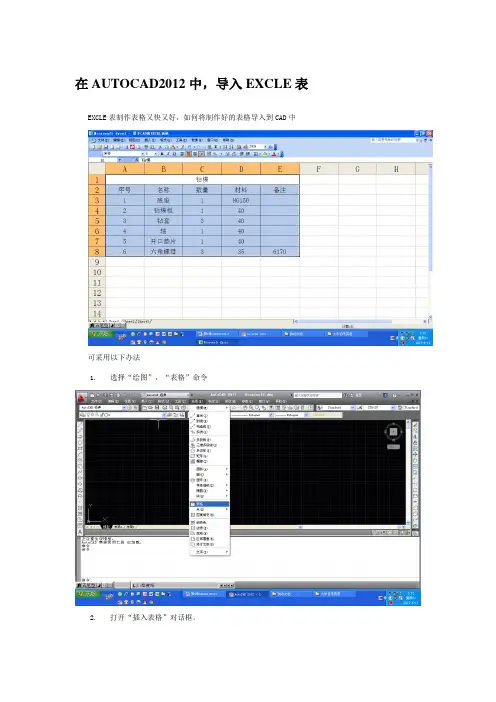

在AUTOCAD2012中,导入EXCLE表
在AUTOCAD2012中,导入EXCLE表EXCLE表制作表格又快又好,如何将制作好的表格导入到CAD中
可采用以下办法
1.选择“绘图”,“表格”命令
2.打开“插入表格”对话框。
3.在“表格样式设置”选项组中,可以从“表格样式名称”下拉列表框中选择表格样式,或单击
其后的按钮,打开“表格样式”对话框,创建新的表格样式。
4.单击新建,在打开的新建样式表中,输入新建样式表的名称:EXCEL表,单击继续
5.设置表格样式后,确定
6.回到插入表中,选择“插入选项”
7.选择自数据链接,输入链接表的名称
8.浏览文件,选择事先制作完成的EXCEL表,打开
9.可从下方浏览表格内容,确定
10.单击确定
11.在“插入方式”选项组中,选择“指定插入点”单选按钮,可以在绘图窗口中的某点插入固定
大小的表格;确定,
12.回到绘图区域中,单击,即可插入相关表格
移动光标中的滚轮,放大绘图区中的表格。
将Word中的内容导入CAD中,这个方法很实用
将Word中的内容导入CAD中,这个方法很实用
用CAD制图时,有时候我们需要输入大量的文字,在CAD中直接输入,往往效率不高,遇到这种情况,我们通常希望在Word中完成文字录入,然后导入到CAD中,有没有快捷方式呢?答案是肯定的,而且非常简单,看完下面的文字,我们就记住了。
结合实例,我们一起来看看详细的操作步骤。
步骤一:打开Word软件,在其中录入需要导入的内容,假设我们需要输入图纸的'技术要求',在Word中我们敲入了相关内容,如图1所示;
图1 word中输入内容
步骤二:将上述文字内容全部选择后,按键盘'Ctrl +C'将内容保
存至粘贴板;
步骤三:打开AutoCAD软件,在命令行中输入'Mtext',进行'多行文字'操作,在绘图区指定文字输入范围,进入文字编辑状态,如图2所示;
图2 多行文字编辑状态
步骤四:按键盘'Ctrl+V'进行粘贴,Word中的内容就复制过来啦!对文字进行适当的调整和编辑,使之满足我们的要求即可,如图3所示。
图3 word内容输入CAD中
至此,Word内容的导入就完成了,但我们可能还会担心,一些特殊符号能否导入呢?我们来看看。
假设我们在Word中录入了如图4所示特殊的数字和符号,如直径符号,正负符号,度数等等,能否顺利地导入到CAD中呢?
图4 特殊符号录入
按步骤一至步骤三,在CAD中导入上述特殊字符,我们发现,所有的特殊符号均顺利导入了,没有出现意外情况,如图5所示。
感兴趣的朋友可以去试试。
图5 特殊符号导入效果阅读全文。

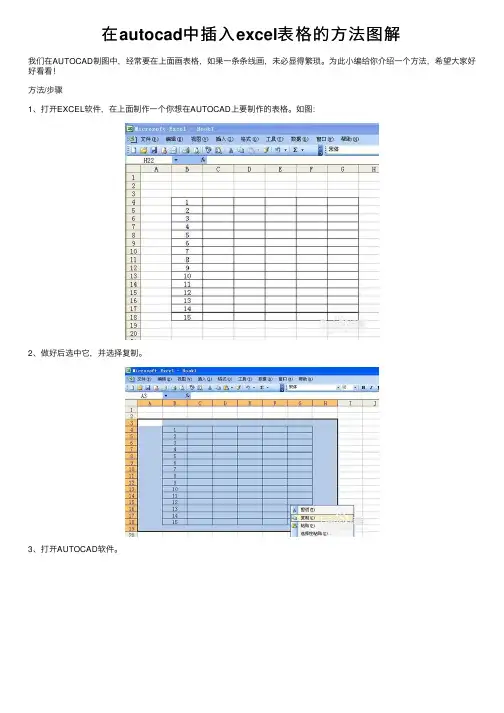

在autocad中插入excel表格的方法图解
下面为大家介绍在autocad中插入excel表格的方法教程很不错推荐到脚本之家喜欢的朋友一Байду номын сангаас来学校吧
在 autocad中插入 excel表格的方法图解
我们在AUTOCAD制图中,经常要在上面画表格,如果一条条线画,未必显得繁琐。为此小编给你介绍一个方法,希望大家好 好看看! 方法/步骤 1、打开EXCEL软件,在上面制作一个你想在AUTOCAD上要制作的表格。如图:
2、做好后选中它,并选择复制。
3、打开AUTOCAD软件。
4、找到菜单栏中的编辑——选择性粘贴... 5、点击鼠标左键,出现如下图对话框: 6、在对话框中选择“AUTOCAD图元”。
7、按确定后显示如下,选择指定插入点后,任务结束。
END 以上就是在autocad中插入excel表格的方法图解,希望能对大家有所帮助!

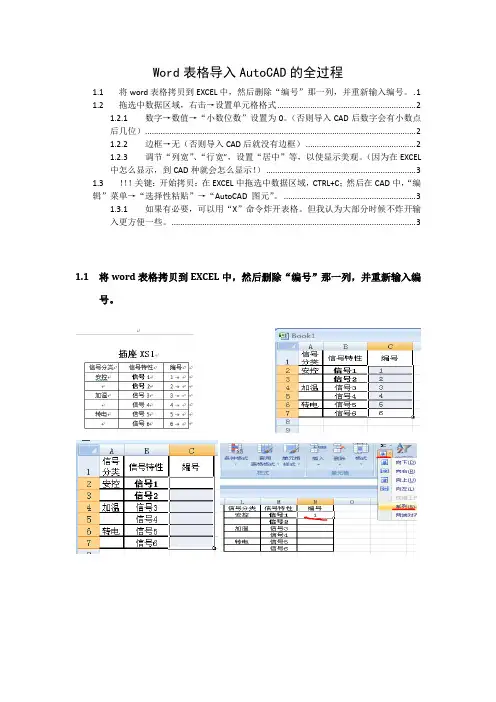

Word表格导入AutoCAD的全过程
Word表格导入AutoCAD的全过程1.1 将word表格拷贝到EXCEL中,然后删除“编号”那一列,并重新输入编号。
. 11.2 拖选中数据区域,右击→设置单元格格式 (2)1.2.1 数字→数值→“小数位数”设置为0。
(否则导入CAD后数字会有小数点后几位) (2)1.2.2 边框→无(否则导入CAD后就没有边框) (2)1.2.3 调节“列宽”、“行宽”,设置“居中”等,以使显示美观。
(因为在EXCEL中怎么显示,到CAD种就会怎么显示!) (3)1.3 !!!关键:开始拷贝:在EXCEL中拖选中数据区域,CTRL+C;然后在CAD中,“编辑”菜单→“选择性粘贴”→“AutoCAD 图元”。
(3)1.3.1 如果有必要,可以用“X”命令炸开表格。
但我认为大部分时候不炸开输入更方便一些。
(3)1.1将word表格拷贝到EXCEL中,然后删除“编号”那一列,并重新输入编号。
1.2拖选中数据区域,右击→设置单元格格式1.2.1数字→数值→“小数位数”设置为0。
(否则导入CAD后数字会有小数点后几位)1.2.2边框→无(否则导入CAD后就没有边框)1.2.3调节“列宽”、“行宽”,设置“居中”等,以使显示美观。
(因为在EXCEL中怎么显示,到CAD种就会怎么显示!)1.3!!!关键:开始拷贝:在EXCEL中拖选中数据区域,CTRL+C;然后在CAD中,“编辑”菜单→“选择性粘贴”→“AutoCAD 图元”。
1.3.1如果有必要,可以用“X”命令炸开表格。
但我认为大部分时候不炸开输入更方便一些。
WORD、EXCEL图形或表格复制到CAD的步骤
CAD图形或表格复制到WORD、EXCEL的步骤
1、更改CAD系统变量WMFBKGND值为OFF,使CAD背景为透明,
如果想让复制的图形是黑白的,可以在图层管理器里面把图层颜色改为白色(7号);
2、选择需要复制的图形,用“复制”工具进行复制;
3、切换到WORD或EXCEL,激活需要粘贴的区域,然后选择“编辑”—“粘贴”;
4、粘贴最初的效果如下图;
5、利用“图片裁剪”把图形空白区域剪掉,然后用拖对角的方法把图形缩放到合适的大小;
6、裁剪和缩放后的效果如下图;
7、如图形需要修改,可按下图的方法回到CAD进行修改即可;
复制到EXCEL的方法也同上。
二、WORD、EXCEL图形或表格复制到CAD的步骤
1、选择需要复制的图形或表格,用“复制”工具进行复制;
2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点,粘贴后效果如下图;
5、粘贴后的线条或文字可以在CAD直接编辑,如下图;
CAD到Office补充几点:CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。
1、线条宽度——建议采用多段线设定线条宽度,因为线宽粘贴后宽度只有宽窄两种,不美观;
2、比例问题——如果有可能,尽量采用1:1绘制,这里的1:1是打印比例,也就是需要打印为10mm的,
就绘制成10个图形单位,这样既可以控制出图比例,又可以控制线条宽度;
3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制,200
4、200
5、2006直接复制就行了,无需修改背景颜色。
Excel表格导入到CAD三种方法
Excel表格导入到CAD三种方法
在cad设计,为了工作效率,图纸的明细表都会在EXCEL中做好,然后直接导入到哦CAD中使用。
那该如何去导入到cad中去呢?下面我就介绍三种方法:
第一种方法:采用【插入】【OLE对象】方法
1、单击工具栏上的【插入】——【OLE对象】,弹出【插入对象】对话框,选取【由文件创建】,单击【浏览】选取excel表格文档,如图
2、单击确定后,excel表格被导入到CAD中,双击表格可回到execl进行编辑,但是此时的显示白色背景,而cad背景是黑色,所有不太美观,但打印出来是不受影响
第二种方法:采用Ctrl+C和Ctrl+V快捷键方法
1、打开Excel,选中表格区域,按下Ctrl+C,然后转到CAD界面,按下Ctrl+V,这样整个表格则被导入CAD中,双击表格回到Excel 可进行编辑。
第三种方法:采用CAD表格功能
1、在命令输入行中输入指令“table”,弹出【插入表格】对话框,选取【自数据链接】,如图
2、单击【启动“数据链接管理器”】图标,弹出对话框,【创建新的Excel数据链接】,如图
3、浏览,选取EXCEL文档,如图
4、单击三次"确定"按钮,移动光标将表格放到适当位置,最终表格导入的效果,如图
从上述方法,得知此种方法导入后为透明色,美观清晰,修改EXCEL表格内容,CAD中自动更新内容,当然你也可以选中表格,在工具栏中解除关系。
在cad中插入exce表格及word文字的方法
第三种:复制EXCELL表格,在CAD里选择性粘贴。
第一种:打开AutoCAD2006,点击"插入"菜单,选择“OLE对象”,在弹出的列表中选择“Microsoft office excel工作表”,然后填写表格数据,填写完成后点击excel菜单的“文件”下拉列表的“更新”即完成了在CAD中插入表格。
第二种:在cad中插入exce表格及word文字的方法1、插入exce表格一:在exce中制作表格,并画全框保存二:在cad中单击插入表格按钮弹出插入表格对话框三:选择左上方第二个“自数据链接”四:单击按钮弹出“选择数据链接对话框”五:双击弹出“输入数据链接名称对话框”这里可以任意输入一个名称,但为了分辩清楚还是输exce表格的名称单击“确定”六:在出现的对话框中单击按钮选择你要插入的表格单击“打开”七:在出现的对话框中选第二个“。
链接至范围”输入你的exce表格范围比如我的表格范围是B5---I9就输入B5:I9单击预览按钮,就会出现表格样式的预览(只有你指定的范围,无多余)看看前后表格样式的差别最后连点两个确定就可以插入表格了,位置你可以自己定注意:上述过程在exce表格制作中一定要画全框,不可只画外框或不画框,尤其对于大表格,以免预览时出错2:在cad中插入word文字:一:在word中将文字弄好,排好。
将文字复制到剪贴版二:在cad中点编辑下拉菜单选中选择性粘贴在弹出的对话框中点选“文字”双击最后指定插入点完成如果作为选项中没有文字选项,说明你在word中新粘贴了图片回到word剪贴板选中你要粘贴的文字,回到cad重新从编辑下拉菜单开始操作一遍即可。
在CAD图纸中插入WORD
在CAD图纸中插入WORD、EXCEL图形或表格
1、选择需要复制的图形或表格,用“复制”工具进行复制;
2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点,粘贴后效果如下图;
5、粘贴后的线条或文字可以在CAD直接编辑,如下图;
CAD到Office补充几点:CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。
1、线条宽度——建议采用多段线设定线条宽度,因为线宽粘贴后宽度只有宽窄两种,不美观;
2、比例问题——如果有可能,尽量采用1:1绘制,这里的1:1是打印比例,也就是需要打印为10mm 的,
就绘制成10个图形单位,这样既可以控制出图比例,又可以控制线条宽度;
3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制,200
4、200
5、2006直接复制就行了,无需修改背景颜色。
将excel数据导入CAD画图的方法
k1 = xlsheet.Cells(2 + p, 1)h1 = xlsheet.Cells(2 + p, 2)k3 = xlsheet.Cells(2 + p, 3)k2 = xlsheet.Cells(3 + p, 1)h2 = xlsheet.Cells(3 + p, 2)h3 = xlsheet.Cells(3 + p, 3)Dim 直线 As AcadLineDim 起点(2) As DoubleDim 端点(2) As Double起点(0) = k1 + m起点(1) = h1 + n起点(2) = k3 + T端点(0) = k2 + m端点(1) = h2 + n端点(2) = h3 + TSet 直线 = ThisDrawing.ModelSpace.AddLine(起点, 端点)NextZoomExtents '缩放至满幅xlbook.Closexlapp.QuitSet xlapp = NothingEnd Sub3.打开vba编辑器的工具→引用,从引用对话窗找到Microsoft Excel xx.x Object Library,点击其左边的□,出现勾符号(如果没有此项,可浏览打开EXCEL.exe文件即可,文件位置一般此是C:\Program Files\Microsoft Office\Officexx,其扩展名可能未显示),然后确定。
4.做好这几步之后就保存编辑内容,然后点击工具栏上的▲(向右)或按F5或点击工具菜单→运行就可以画出折线了,到cad界面可见。
或返回CAD后按快捷键Alt+F8(一次不行就再按一次)启动宏,然后选中名字为zx的那个宏(工程中只有一个宏是默认选中),点击运行按钮,此时CAD界面上就会自动将图画出来(轴测图或动态观察可见3D效果)。
三、用窗体画图1. 打开CAD,单击CAD界面工具菜单→宏→Visual Basic编辑器,打开VBA编辑器。
CAD中数据链接和导入方法
CAD中数据链接和导入方法CAD软件是一种广泛应用于设计和制图领域的工具。
在CAD软件中,数据链接和导入方法是非常重要的技巧。
通过数据链接和导入,我们可以将各种类型的数据导入到CAD环境中,以便进行分析、编辑和处理。
在本教程中,我们将介绍一些常见的数据链接和导入方法。
一、数据链接方法数据链接是一种将外部数据与CAD文件相关联的方法。
这些外部数据可以是Excel表格、数据库、文本文件等。
通过数据链接,我们可以实时地将数据导入到CAD中,并保持与源数据之间的链接。
1. Excel链接:在CAD软件中,我们可以通过插入链接的方式将Excel表格链接到CAD文件中。
首先,打开CAD软件,然后选择插入链接的选项。
在弹出的对话框中,选择Excel文件,并指定链接的工作表和数据范围。
然后,点击确定,CAD文件中将显示Excel表格,并与源数据保持链接。
当Excel表格中的数据发生变化时,CAD文件中的数据也会相应更新。
2. 数据库链接:CAD软件通常支持与各种类型的数据库进行链接,例如SQL Server、Oracle等。
要连接到数据库,首先需要在CAD软件中设置数据库连接。
然后,在CAD文件中选择插入链接的选项,根据提示选择相应的数据库表或查询,并指定数据范围。
接下来,CAD文件中将显示与数据库相关联的数据,并与源数据保持链接。
3. 文本文件链接:CAD软件还支持将文本文件链接到CAD文件中。
要链接文本文件,首先打开CAD软件,然后选择插入链接的选项。
在弹出的对话框中,选择文本文件,并指定分隔符和文本对齐方式。
然后,点击确定,CAD文件中将显示文本文件的内容,并与源文件保持链接。
当文本文件中的内容发生变化时,CAD文件中的数据也会相应更新。
二、数据导入方法数据导入是一种将外部数据导入到CAD环境中的方法。
与数据链接不同,数据导入是一次性的,导入后的数据与原始数据之间没有链接。
1. 图像导入:CAD软件可以导入各种类型的图像文件,例如JPEG、PNG等。
表格数据如何导入进cad中
表格数据如何导入进cad中
有时候excel表格中是保存的有数据,这时候cad图纸中需要用到怎么导入呢?其实这个也不算太难,下面就让小编告诉你表格数据如何导入进cad中的方法,一起学习吧。
表格数据导入进cad中的方法
1、打开你想要导入表格的cad文件,然后点开工具,如图所示
2、选择数据连接——数据链接管理器,如图所示
3、创建新的excel数据链接,如图所示
4、输入一个自定义名称(可以随意的输),点击确定,如图所示
5、然后点击右边的浏览,
6、打开你要导入的表格,如图所示
7、在弹出来的对话框里面找到你要添加的表格,确定,如图所示
8、在如图所示的表格里面点击确定
9、点击绘图——表格,如图所示
10、然后找到你命名的数据链接名字,如图所示,然后确定
11、在cad的空白处,随便点击一下,就可以看到把表格添加进来了,如图所示。
如何将excel坐标导入cad
如何将Excel坐标导入CAD在CAD设计中,有时候我们需要将Excel中的坐标数据导入到CAD软件中,以方便进行绘图和定位。
本文将为你介绍一种简便的方法,来实现将Excel坐标导入CAD的操作步骤。
步骤一:准备Excel数据首先,打开Excel软件,并准备好所需要导入到CAD中的坐标数据。
确保数据放置在一个单独的列中,例如A列,每一行对应一个坐标点。
确保Excel文件已保存。
步骤二:准备CAD软件打开CAD软件,创建一个新的绘图文件。
选择一个你需要导入坐标的图层,在此图层上进行后续操作。
步骤三:导入Excel数据在CAD软件中,找到“插入”或“导入”菜单,点击该菜单并选择“数据连接管理器”选项。
在数据连接管理器中,点击“添加”按钮,选择“Excel”作为数据源类型。
在弹出的文件浏览器中,找到并选择你准备好的Excel文件,然后点击“打开”按钮。
接下来,在数据连接管理器的“Excel或文本文件导入向导”窗口中,选择Excel文件的工作表以及数据范围。
点击“下一步”。
在“选择与此表关联的方式”页面中,选择“仅导入为属性”的选项,然后点击“下一步”。
在下一个页面,选择你在CAD软件中准备的图层,并确定属性映射。
在“开始导入数据”页面中,点击“完成”按钮,开始导入Excel数据。
CAD软件会自动将Excel中的坐标数据导入到选定的图层中。
步骤四:调整和使用导入的坐标完成导入后,你可以进行一些调整来使导入的坐标数据更好地适应你的CAD绘图。
你可以选择绘图中各个对象的颜色、样式和点大小等。
接下来,你可以通过选择相应的绘图工具,在CAD绘图中使用已经导入的坐标点进行绘图和定位。
你可以使用线条、圆形或其他几何形状工具来绘制你需要的图形。
结论通过以上简单的步骤,你可以轻松地将Excel中的坐标数据导入到CAD软件中,以便进行绘图和定位。
这种方法简单易行,能够提高你的工作效率,节省大量的时间和精力。
如果你需要频繁地将Excel数据导入到CAD软件中,这个方法对你来说将是非常实用的。
怎样将EXCEL表格插入到CAD
怎样将EXCEL表格插入到CAD
CAD广泛应用于建筑,机械,电子等领域。
在制作cad图的时候往往需要在图的旁边制作一个表格明细,快速的方法就是直接把EXCEL表格直接复制cad图里面,这样非常的省事。
下面店铺告诉大家怎样将EXCEL表格插入到CAD,一起来学习吧。
将EXCEL表格插入到CAD的方法:
首先打开EXCEL软件,打开软件之后,选中需要的表格,把表格圈起来直接复制下来,可以用快捷键Ctrl+c直接复制
把EXCEL里面的表格复制下来以后,再打开CAD软件并打开需要插入表格的图纸
打开图纸以后,点击软件窗口最上面的编辑,这时会出现下拉菜单,将鼠标移动找到选择性粘贴菜单
找到选择性粘贴菜单以后,用鼠标点击菜单进入选择性粘贴窗口
在选择性粘贴窗口里面选择粘贴选项,并在最为窗口里面选择AutoCAD圆元然后点击确定按钮
设置完选择性粘贴以后这是在图纸里面找到合适的位置,鼠标点击指定位置将在EXCEL里面复制的表格插入的图纸里面
鼠标点击选择插入的EXCEL表格,然后再左侧的工具栏里面选择分解按钮,将表格分解开,这样可以随意调节表格的大小。
这样就完成插入了。
AutoCAD与Word及Excel的组合运用
AutoCAD与Word及Excel的组合运用在编写制图教材、制图习题集和撰写论文时,都需要在word文档中插入autocad图形文件,并根据版面设计及文字内容的需要进行一些调整和修改。
但是很多的用户经常碰到cad图形无法插入到word中的问题,或者插入后图形失真的问题。
另外,虽然autocad有强大的图形功能,但表格及文字处理功能相对较弱,而在实际工作中,往往需要在autocad中进行大量文字处理及制作各种表格,如何提高表格及文字处理效率,是一个很实用的问题。
1 在word文档中插入auto cad图形的方法1.1 输出与插入的方法该方法的原理是,cad的标准文件格式为dwg,该格式在word中不能按图片方式插入,但可以使用cad的输出功能,将图形输出为word可以识别的图像格式,插入后对图像的再处理由word完成。
word可插入的cad输出图像有两种,即bmp格式和wmf格式。
在autocad中,选定图形,利用“文件-输出”的方式将图形文件转换为“图元文件”(或在命令行输入wmfout)或者“位图文件”(或在命令行输入bmpout),这里针对图元文件和位图文件有不同的操作。
如果选择输出“位图文件”,cad输出时会将屏幕的底色同时输出,因此应将底色修改成与word文档相同的背景色。
方法:工具-选项-显示-颜色(白色)。
选择“图元文件”则不需要。
但是位图文件的体积相比图元文件要大出许多。
然后在文档中预定位置“插入-图片-来自文件”,就可以把该图形完全插入到word文档中。
优点:1)插入后的图形可显示线宽;2)可利用word本身的功能对图片进行编辑修改。
缺点:1)操作相对复杂;2)用这种方法所获得的图形的精度有限,如果要把这类图形放大,图形会变得模糊不清;3)把autocad图形插入word文档后,往往空边过大,影响排版。
利用word图片工具栏上的裁剪功能进行修整;4)由于是图片格式,双击无法进入cad进行编辑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
把Word或Excel表格插入CAD中的方法
虽然CAD的图形功能很强,但表格功能很差。
在工作中,往往需要在AutoCAD中制作表格,如大型装配图的标题栏等。
一般我们会用线来绘制表格,然后再在表格中填字,或用链接与嵌入Word或Excel表格的方法。
这两种方法不但效率低下,修改麻烦,还很难精确控制文字位置,而且不易输入特殊符号。
下面我们看看直接把Word或Excel
表格插入CAD中的方法:
第一步在Excel或Word中制作表格,并按AutoCAD字体要求填充表
格内容;
第二步将制作好的表格复制到剪贴板;
第三步进入AutoCAD界面,选择“edit”(编辑)菜单中的“Paste special”(选择性粘贴),在出现的对话框(见图3所示)中选择作为“AutoCAD Entities”(AutoCAD图元),点击“确定”按扭,
表格即转化成AutoCAD实体;
[attach]16813[/attach]
第四步用“explode”(炸开)命令将此AutoCAD实体分解,按需要编辑表格内容或表格图线。
用上述方法处理过的表格在AutoCAD中的
效果如下图4所示。
[attach]16814[/attach]经过处理的AutoCAD表格
