用户无功补偿装置的配置

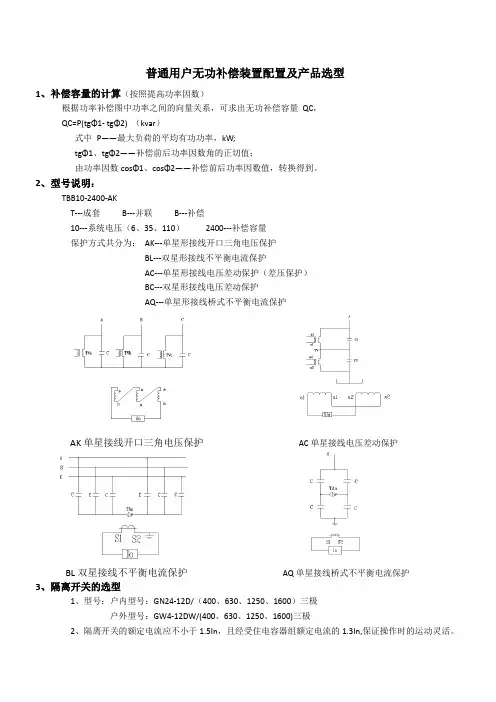

TBB10高压无功补偿
普通用户无功补偿装置配置及产品选型1、补偿容量的计算（按照提高功率因数）根据功率补偿图中功率之间的向量关系，可求出无功补偿容量QC，QC=P(tgΦ1- tgΦ2) （kvar）式中P——最大负荷的平均有功功率，kW;tgΦ1、tgΦ2——补偿前后功率因数角的正切值；由功率因数cosΦ1、cosΦ2——补偿前后功率因数值，转换得到。
2、型号说明：TBB10-2400-AKT---成套B---并联B---补偿10---系统电压（6、35、110）2400---补偿容量保护方式共分为：AK---单星形接线开口三角电压保护BL---双星形接线不平衡电流保护AC---单星形接线电压差动保护（差压保护）BC---双星形接线电压差动保护AQ---单星形接线桥式不平衡电流保护AK单星接线开口三角电压保护AC单星接线电压差动保护BL双星接线不平衡电流保护AQ单星接线桥式不平衡电流保护3、隔离开关的选型1、型号：户内型号：GN24-12D/（400、630、1250、1600）三极户外型号：GW4-12DW/(400、630、1250、1600)三极2、隔离开关的额定电流应不小于1.5In，且经受住电容器组额定电流的1.3In,保证操作时的运动灵活。
4、氧化锌避雷器的选型1、型号：HY5WR-10/26 6kVHY5WR-17/46 10kVHY5WR-51/134 35kV（配计数器或在线监测仪）2、作用：用于限制并联电容器装置操作过电压，即开关操作分断过程中开关重燃，电容器组释放电能，电压叠加造成操作过程达到最高值17kV,5、串联电抗器1、型号：户内使用：干式铁心串联电抗器CKSC-144/10-6户外使用：干式空心串联电抗器CKSGKL-144/10-6CK—串联S—三相(D 表单相) C—浇注固化（G表缠绕固化）144---三相总容量（电容器组的总容量乘以电抗率得到）10---系统电压6%---电抗率，选取标准为：a)仅用于限制合闸涌流时，电抗率宜取0.1%~1%.b)用于抑制谐波，当并联电容器装置接入电网处的背景谐波为5次及以上时，宜取4.5%～6%。
变电设计中无功补偿装置的配置方式
变电设计中无功补偿装置的配置方式摘要：在信息化时代背景下，越来越多先进技术在电力设计中得到应用，电力系统无功补偿装置也在发展中不断调整，变电设计中补偿装置的配置方式随着电网结构的不断变化而变化。
一些新型无功补偿技术在电网基建中展露，成为传统技术的有力补充，并在谐波治理、新能源接入等领域提供重要技术支撑，对电力技术的发展有重要的作用。
文章主要对变电设计无功补偿的基本原理、方式及重要性进行详细的介绍，并重点探讨变电设计中电抗器、电容器、SVG设备的配置及应用。
关键词：变电设计；无功补偿；基本原理现阶段我国经济建设发展速度加快，电网随之不断延伸和发展。
但由于我国幅员辽阔，能源和负荷分布不均，经济发展不平衡，城市、农村用电密度及需求不同，极易出现不良供电和供电不均衡的情况，会在一定程度对供电效率和供电质量造成影响。
无功补偿装置的合理配置可以有效减少电能输送中的损耗，提高供电质量；也可以限制系统过电压，提高系统稳定性。
变电设计中应重视无功补偿装置的配置方法，为提升电网输送质量、满足用户用电需求提供保障。
1、无功补偿装置概述无功补偿是一种在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境的技术。
常见的无功补偿装置有：电抗器、电容器、SVG、SVC、MCR、调相机等。
对电力系统进行合理的无功补偿，能够提升电网的功率因数，减少电力输送中的损耗，优化用电环境和条件[1]。
无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。
现阶段一般变电站低压侧配置多组并联电容器和并联电抗器，根据系统潮流变化及各级母线电压水平进行投切，进行无功就地平衡。
新能源发电站、铁路牵引变电站、钢铁化工供电变电站根据电源、用电负荷的特殊性配置动态无功补偿装置，如SVG、MCR等，此类设备可以自动跟踪目标母线的电压，进行自动动态补偿。
无功补偿装置设计的总原则是就地平衡。
无功补偿装置的优化配置与运行策略
无功补偿装置的优化配置与运行策略无功补偿装置（Static Var Compensator，SVC）是一种用于调整电力系统中无功功率的设备，它在电力系统中具有重要的作用。
本文将探讨无功补偿装置的优化配置和运行策略，以提高电力系统的稳定性和有效性。
一、优化配置无功补偿装置的优化配置非常重要，可以提高电力系统的功率因数，减少谐波波动，并提高电压质量。
以下是几种常见的无功补偿装置的配置方案：1. 静止无功补偿器（Static Var Compensator，SVC）静止无功补偿器是一种以发电机为中心的无功补偿装置，可以通过改变电容器和电感器的接入电流来控制电压和无功功率。
它广泛应用于高电压输电线路和电力系统中，可以提供快速响应的无功补偿能力。
2. 串联无功补偿器（Series Compensator）串联无功补偿器主要用于提高电力线路的输送能力和电压稳定性。
它通过在输电线路上加入可控的电感器和电容器，来实现对电压的调整和无功功率的补偿。
3. 并联无功补偿器（Shunt Compensator）并联无功补偿器是一种通过并联电容器和电感器来实现无功功率的补偿的装置。
它可以提供快速的无功功率补偿能力，维持电压稳定，并减少传输线路上的损耗。
二、运行策略无功补偿装置在电力系统中的运行策略对于保证系统的稳定性和可靠性至关重要。
下面介绍几种常见的无功补偿装置的运行策略：1. 电压调整策略无功补偿装置可以通过调整电容器和电感器的接入电流来实现对电压的调整。
一种常见的策略是根据系统的电压变化情况，自动调整无功补偿装置的容量和接入时间，以保持电力系统中的电压稳定。
2. 功率因数调整策略无功补偿装置的另一个重要功能是调整电力系统的功率因数。
通过监测电力系统的功率因数，可以自动控制无功补偿装置的功率输出，以维持系统的功率因数在合理的范围内。
3. 频率响应策略针对电力系统频率的波动，无功补偿装置可以设置频率响应策略。
当频率变化时，无功补偿装置通过控制容性和感性的接入电流，来平衡系统中的无功功率，保持频率稳定。
国家电网公司电力系统无功补偿配置技术原则
国家电网公司电力系统无功补偿配置技术原则为进一步加强国家电网公司无功补偿装置的技术管理工作，规范电网无功补偿的配置要求，提高电网的安全、稳定、经济运行水平，国家电网公司在广泛征求公司各有关单位意见的基础上，制定完成了《国家电网公司电力系统无功补偿配置技术原则》，并于8月24日以国家电网生［2004］435号印发，其全文如下：国家电网公司电力系统无功补偿配置技术原则第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。
第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。
第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。
分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500（330）kV电压等级系统与下一级系统之间不应有大量的无功电力交换。
500（330）kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。
无功补偿装置的容量计算与配置
无功补偿装置的容量计算与配置无功补偿装置是电能质量管理中的重要组成部分，它能有效地改善电力系统的功率因数，提高系统的稳定性和可靠性。
然而，为了确保无功补偿装置能够正常工作并达到预期的效果，我们需要进行准确的容量计算和合理的配置。
本文将介绍无功补偿装置容量计算的方法，并提供配置建议。
一、容量计算方法无功补偿装置的容量计算一般包括静态无功补偿装置（SVC）和动态无功补偿装置（DSTATCOM）两种情况。
1. 静态无功补偿装置（SVC）SVC主要用于调节电力系统的电压，通过调节无功功率的输入或输出来调整系统的功率因数。
对于SVC的容量计算，通常采用以下步骤：1) 确定需要补偿的无功功率：根据电力系统的需求和特点，确定需要补偿的无功功率大小，一般以kvar（千乏）为单位。
2) 确定电压调整范围：根据系统的电压波动情况和设备的工作范围，确定SVC的电压调整范围。
3) 计算容量：根据实际需求和设备的特性，计算出SVC的容量。
2. 动态无功补偿装置（DSTATCOM）DSTATCOM主要用于响应瞬时电能质量问题，通过快速响应调整无功功率来实现无功补偿。
对于DSTATCOM的容量计算，一般需要考虑以下因素：1) 负荷的类型和特点：不同类型的负荷对无功补偿的需求不同，需要根据负荷的特点来确定DSTATCOM的容量。
2) 系统的瞬变功率需求：瞬态电能质量问题通常由瞬变负荷引起，需要根据系统的瞬变负荷情况来确定DSTATCOM的容量。
3) 响应时间需求：根据系统的响应时间要求，确定DSTATCOM的容量。
二、配置建议无功补偿装置的配置不仅需要考虑装置的容量，还需要考虑安装位置和连接方式等因素。
下面是几点配置建议：1. 安装位置为了最大限度地提高无功补偿装置的效果，应尽可能将其安装在负载附近，减少输电线路的损耗和电压波动，提高无功补偿的效果。
2. 连接方式无功补偿装置一般采用并联方式与电力系统连接，这样可以将无功功率直接注入到负载侧，实现最佳的补偿效果。
无功补偿装置容量计算方法
无功补偿装置容量怎么计算？大家都知道，专变用户在消耗电网有功的时候，如果消耗有功功率较少，消耗无功功率较大，直接导致功率因数过低。
功率因数低除了用户的力率调整电费受到影响，对电网也会造成危害。
因此无功功率对供电系统和负载的运行都是十分重要的。
大部分用户的负载元件的阻抗基本都是呈感性，感性负载消耗的无功只能从电网中获取，显然就加大电网的损耗。
解决的方式就是就地平衡无功，加装无功补偿装置。
那么无功补偿装置的容量应该怎样计算呢？本文主要介绍两种无功补偿装置容量的计算方法① 给功率因数低的用户计算无功补偿② 对新增客户配置无功补偿装置01计算公式公式中：P：实际的有功功率；Q1：没有加装无功补偿之前的无功功率；Q2：并联无功补偿运行之后的无功功率；Qj：需要补偿的无功功率；案例：假设某专变用户的变压器容量是630KVA，功率因数每个月均为0.6左右，导致该用户的力率调整电费被考核，现需要将功率因数提高到0.9左右，需要配置多大的无功补偿装置？目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种，因此加装334kvar自动投切装置比较合理。
02对于新增加的负荷，简单来讲是不知道没有无功装置时的功率因数，通常来讲用情况一的方法是没有办法计算的，因为缺少一个已知参数。
因此，这就需要我们引入一个经验值。
对于专变用户而言，供电局一般规定功率因数达到0.9才不被考核，而同一台630kW 的变压器，用户的实际负荷不同，配置的无功补偿装置也是不一样的。
通常情况下，我们取变压器容量的30-40%。
案例：假设某新增加专变用户的变压器容量是630kVA，需要配置多大的无功补偿装置？如果电机负载比重不大Q=S×30%=630(kVA)×30%=189kvar加装200kvar自动投切装置比较合理如果电机负载比重较大Q=S×40%=630(kVA)×40%=252kvar加装250kvar自动投切装置比较合理以上为个人肤浅的介绍，基本是按照低压侧补偿的方式。
静态无功补偿装置的优化配置
静态无功补偿装置的优化配置静态无功补偿装置的优化配置静态无功补偿装置（Static Var Compensator，SVC）是一种用于电力系统中无功功率补偿的设备。
它通过调节电压和电流之间的相位差来控制电网中的无功功率流动，从而提高电力系统的稳定性和效率。
为了实现最佳的无功补偿效果，需要对静态无功补偿装置进行优化配置。
下面我们来逐步思考这个问题。
第一步：确定补偿目标在优化配置静态无功补偿装置之前，我们需要明确补偿的目标是什么。
一般来说，无功功率补偿的目标是最小化系统中的总无功功率，以提高能源利用效率和电网稳定性。
因此，在优化配置静态无功补偿装置时，我们需要考虑如何最大限度地降低无功功率。
第二步：分析系统特性在确定补偿目标后，我们需要对电力系统的特性进行分析。
这包括系统的负载情况、电压波动、无功功率流动等。
通过对系统特性的分析，我们可以确定补偿装置的工作参数范围，如补偿容量、电压调节范围等。
第三步：选择适当的补偿策略根据系统特性和补偿目标，我们需要选择适当的补偿策略。
常见的补偿策略包括电压型、电流型和混合型。
电压型补偿主要通过调节电压来控制无功功率流动；电流型补偿主要通过调节电流来控制无功功率流动；混合型补偿则是综合利用电压和电流控制。
选择合适的补偿策略可以提高补偿效果和系统稳定性。
第四步：确定补偿装置的参数在选择补偿策略后，我们需要确定补偿装置的具体参数。
这包括补偿容量、电压调节范围、响应速度等。
补偿容量应根据系统的无功功率需求和负载情况来确定；电压调节范围应根据系统的电压波动情况和电压稳定性要求来确定；响应速度应满足系统的快速补偿需求。
确定合适的参数可以提高补偿效果和设备的运行性能。
第五步：优化配置方案最后，在确定补偿装置的参数后，我们可以进行优化配置方案的选择。
在选择优化配置方案时，需要综合考虑经济性、可靠性和可操作性等因素。
例如，可以比较不同供应商的产品，评估其价格、质量和技术支持等方面的优势和劣势；还可以考虑将补偿装置分别安装在主变压器、发电机和输电线路等不同位置，以实现最佳的无功补偿效果。
无功补偿方案
（3）无功补偿控制器：用于自动控制无功补偿装置的投切，实现无功功率的实时补偿。
3.无功补偿参数设置
根据电力系统的负荷特性和无功需求，合理设置以下参数：
（1）补偿容量：根据系统无功需求，确定无功补偿装置的容量。
（2）补偿方式：根据负荷特性，选择合适的补偿方式。
第2篇
无功补偿方案
一、概述
电力系统的稳定性与经济性是电网运行的核心目标。无功补偿作为提升系统稳定性、优化电能质量、降低网络损耗的关键技术手段，其方案制定需综合考虑技术、经济、法规等多方面因素。本方案旨在为某电力系统提供一套详细的无功补偿方案，确保其合法合规、高效可行。
二、目标
1.显著提高系统的功率因数，降低无功负荷对系统的影响。
4.法规遵循
-严格遵循国家电力行业法律法规、技术标准和安全规范。
-确保方案设计、设备选型、施工安装及运行维护的合法合规性。
四、实施计划
1.前期准备
-完成现场勘查，明确补偿需求。
-编制详细的设计方案，包括设备选型、参数配置、施工图纸等。
-提交相关部门审查，获取必要的批准和许可。
2.施工阶段
-按照设计方案，组织设备采购和施工队伍。
（3）有功和无功损耗降低，电网运行效率提高。
（4）合规性审查合格，方案实施过程中无违法违规行为。
五、结论
本方案针对某电力系统，制定了一套合法合规的无功补偿方案。通过采用合理的无功补偿方式、装置选型和参数设置，有望提高电力系统的稳定性、电能质量，降低系统损耗。在实施过程中，严格遵循国家政策和法规要求，确保方案的顺利实施。本方案的实施将对提高我国电力系统的运行水平具有积极意义。
TBB10高压无功补偿
普通用户无功补偿装置配置及产品选型1、补偿容量的计算（按照提高功率因数）根据功率补偿图中功率之间的向量关系，可求出无功补偿容量QC，QC=P(tgΦ1-tgΦ2)（kvar）式中P——最大负荷的平均有功功率，kW;tgΦ1、tgΦ2——补偿前后功率因数角的正切值；由功率因数cosΦ1、cosΦ2——补偿前后功率因数值，转换得到。
2、型号说明：TBB10-2400-AKT---成套B---并联B---补偿10---系统电压（6、35、110）2400---补偿容量保护方式共分为：AK---单星形接线开口三角电压保护BL---双星形接线不平衡电流保护AC---单星形接线电压差动保护（差压保护）BC---双星形接线电压差动保护AQ---单星形接线桥式不平衡电流保护AK单星接线开口三角电压保护AC单星接线电压差动保护BL双星接线不平衡电流保护AQ单星接线桥式不平衡电流保护3、隔离开关的选型1、型号：户内型号：GN24-12D/（400、630、1250、1600）三极户外型号：GW4-12DW/(400、630、1250、1600)三极2、隔离开关的额定电流应不小于1.5In，且经受住电容器组额定电流的1.3In,保证操作时的运动灵活。
4、氧化锌避雷器的选型1、型号：HY5WR-10/266kVHY5WR-17/4610kVHY5WR-51/13435kV（配计数器或在线监测仪）2、作用：用于限制并联电容器装置操作过电压，即开关操作分断过程中开关重燃，电容器组释放电能，电压叠加造成操作过程达到最高值17kV,5、串联电抗器1、型号：户内使用：干式铁心串联电抗器CKSC-144/10-6户外使用：干式空心串联电抗器CKSGKL-144/10-6CK—串联S—三相(D表单相)C—浇注固化（G表缠绕固化）144---三相总容量（电容器组的总容量乘以电抗率得到）10---系统电压6%---电抗率，选取标准为：a)仅用于限制合闸涌流时，电抗率宜取0.1%~1%.b)用于抑制谐波，当并联电容器装置接入电网处的背景谐波为5次及以上时，宜取4.5%～6%。
国家电网电力系统无功配置技术原则
为进一步加强国家电网公司无功补偿装置的技术管理工作，规范电网无功补偿的配置要求，提高电网的安全、稳定、经济运行水平，国家电网公司在广泛征求公司各有关单位意见的基础上，制定完成了《国家电网公司电力系统无功补偿配置技术原则》，并于8月24日以国家电网生［2004］435号印发，其全文如下：国家电网公司电力系统无功补偿配置技术原则第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。
第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。
第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。
分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500（330）kV电压等级系统与下一级系统之间不应有大量的无功电力交换。
500（330）kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。
国网公司电力系统无功补偿配置技术原则
为进一步加强国家电网公司无功补偿装置的技术管理工作，规范电网无功补偿的配置要求，提高电网的安全、稳定、经济运行水平，国家电网公司在广泛征求公司各有关单位意见的基础上，制定完成了《国家电网公司电力系统无功补偿配置技术原则》，内容如下。
第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。
第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。
第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。
分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500（330）kV电压等级系统与下一级系统之间不应有大量的无功电力交换。
500（330）kV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。
35kV～220kV变电站，在主变最大负荷时，其高压侧功率因数应不低于0.95，在低谷负荷时功率因数应不高于0.95。
无功补偿配置标准与安装
6
6无功补偿
6.0.1设计中应正确选择电动机、变压器的容量，并应降低线路感抗。当工艺条件允许时，宜采用同步电动机或选用带空载切除的间歇工作制设备等。
6.0.2当采用提高自然功率因数措施后，仍达不到电网合理运行要求时，应采用并联电力电容器作为无功补偿装置。
6.0.12高压电容器组宜根据预期的涌流采取相应的限流措施。低压电容器组宜加大投切容量且采用专用投切器件。在受谐波量较大的用电设备影响的线路上装设电容器组时，宜串联电抗器。
《供配电系统设计规范》GB50052-2009
(见P11)
7
第六节、常用无功补偿与谐波滤波技术
《实用电气工程设计手册》上海电气工程设计研究院2011年（见P95）
6.0.3用户端的功率因数值，应符合供电部门的有关规定。
6.0.4采用电力电容器作为无功补偿装置时，宜就地平衡补偿，并符合下列要求：
1、低压部分的无功功率应由低压电容器补偿；
2、高压部分的无功功率宜由高压电容器补偿；
3、容量较大，负荷平稳且经常使用的用电设备的无功功率宜单独就地补偿；
4、补偿基本无功功率的电容器组，应在配变电所内集中补偿；
无功补偿配置标准与安装
序号
配置标准、计算方法与控制方式
安装标准
参考文献
1
第四十四条50kVA及以上动力用户包括高压用户和接公变的低压用户，必需在用户端安装具有自动投切的无功补偿装置。
《柳州供电局配电工程及电缆线路设计与施工规定》(见P5)
2
4.8无功补偿及调整
按分散就地平衡原则，专用10KV客户功率因数应大于0.9，50KW及以上接在公用变的客户功率因数应达到0.9以上，公用线在配电变压器低压侧安装无功补偿设备，公用线变电站侧功率因数也应达到0.9以上，住宅小区及一户一表工程的配电变压器和公用配电变压器在低压侧安装无功补偿和配电终端。
学习国家电网公司电力系统无功补偿配置技术原则
第一章总则第一条为保证电压质量和电网稳定运行，提高电网运行的经济效益，根据《中华人民共和国电力法》等国家有关法律法规、《电力系统安全稳定导则》、信息来源：《电力系统电压和无功电力技术导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等相关技术标准和管理规定，特制定本技术原则。
第二条国家电网公司各级电网企业、并网运行的发电企业、电力用户均应遵守本技术原则。
第二章无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷低谷运行方式下，分（电压）层和分（供电）区的无功平衡。
分（电压）层无功平衡的重点是220KV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110KV及以下配电系统的无功平衡。
无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。
第四条各级电网应避免通过输电线路远距离输送无功电力。
500（330）KV 电压等级系统与下一级系统之间不应有大量的无功电力交换。
500（330）KV电压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗器基本予以补偿。
第五条受端系统应有足够的无功备用容量。
当受端系统存在电压稳定问题时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置。
第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。
所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。
35KV～220KV变电站，在主变最大负荷时，其高压侧功率因数应不低于0.95，在低谷负荷时功率因数应不高于0.95。
第七条对于大量采用10KV～220KV电缆线路的城市电网，在新建110KV及以上电压等级的变电站时，应根据电缆进、出线情况在相关变电站分散配置适当容量的感性无功补偿装置。
第八条35KV及以上电压等级的变电站，主变压器高压侧应具备双向有功功率和无功功率（或功率因数）等运行参数的采集、测量功能。
无功补偿配置及使用说明
无功补偿配置及使用说明一高压并联电容器高压并联电容器使用的基本要求：1电容器应有标出的基本参数等内容的制造厂铭牌2电容器周围环境无易燃易爆危险的,无剧烈冲击和震动3电容器安装运行地区环境温度范围，BFM型电容器为-25℃~45℃，BAM型电容器为-40℃~+45℃。
海拔高度不超过1000米。
对安装地点海拔高度超过1000米的电容器，4电容器运行使用应配置放电设备;5电容器正常的运行时,允许过电压在1.1倍额定电压下长期运行.允许过电流,电容器组在 1.3倍额定电流下长期运行.6电容器的实测电容值与额定值之差不超过额定值的-5%～+10%，三相电容器中任何两线路端子间测得较大值与较小电容值之比应不大于1.06.7电容器在工频额定电压下，温度为20℃时的损耗角正切值(tgδ)≤0.0005注:内部装有放电电阻或熔丝的电容器,其损耗角正切值允许增加0.0001.8内部装有放电电阻的电容器,与电源断开后,能在10分钟内由额定电压的峰值降到75伏以下.若要在5分钟内由额定电压的峰值降到50伏以下,则应在订货时加以说明.9三相电容器内部为星形接线,每相均加有放电电阻二断路器在无功补偿装置上的应用电容器在电网中的运行方式，随着无功负荷及电网电压变化而变化，因此电容器组用断路器的操作较为频繁，为此必须解决好两方面问题：合闸时的频率、高幅值的合闸涌流给断路器带来的过电压、机械应力和机械振动开断时，电弧重燃给断路器及其他回路设备带来的重击穿过电压及绝缘冲击。
故并联电容器除应满足一般的技术性能和要求以外，还必须满足以下要求：合闸时，触头不应有明显的弹跳和振动;分闸时不允许有严重的电弧重燃而导致的击穿过电压;应有承受合闸涌流的耐受能力;经常投、切的断路器应具有承受频繁操作的能力。
根据目前国产断路器的生产情况，要同时满足以上四点要求，尚有难度，例如真空断路器虽然适于频繁的操作要求，但存在合闸弹跳和重燃问题，必须加装氧化锌避雷器以进行防止过电压的配合、加装串联电抗器以降低合闸涌流倍数的配合。
思源清能动态无功补偿装置SVG用户手册
思源清能动态无功补偿装置SVG 用户手册Sieyuan®QNSVG动态补偿装置用户手册思源清能电气电子有限公司SIEYUAN POWER ELECTRONIC CO,.LtD重要提示感谢您使用思源清能电气电子有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于QNSVG系列装置。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
联系方式：021-******** 137********原野文件代号：QN0099C0.460001/V1.0出版日期：2009-1-10版权所有：思源清能电气电子有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
目录第一章装置技术说明 (3)1.1概述 (3)1.2技术条件 (3)1.2.1 环境条件 (3)1.2.2 装置主要技术参数 (3)1.2.3 基本原理 (4)1.2.4 系统结构 (6)1.3型号与规格 (9)1.4 产品配置 (10)1.4.1 标准配置 (10)1.4.2 可选配置 (11)第二章装置电气原理与构成 (11)2.1电气原理 (11)2.2装置构成 (13)2.2.1控制柜 (13)2.2.2功率柜 (16)2.2.3启动柜 (17)2.2.4连接电抗器 (18)2.2.5水冷系统 (18)第三章装置的控制面板说明 (18)3.1 装置的运行状态 (18)3.2 控制柜屏面说明 (19)3.3 液晶面板说明 (23)4.2.7 直流电压控制和电流控制的相关参数 (97)4.2.8 装置额定参数 (97)4.2.9 工程变比 (100)4.2.10 A/D通道配置、变比和零漂校正 (100)4.2.11 D/A通道变比和零漂校正 (103)4.2.12 系统控制字 (104)4.2.13 旁路控制字 (106)4.2.14 保护屏蔽和处理 (108)第五章装置启动停机操作流程及注意事项 (109)5.1 触摸屏操作 (109)5.2 控制面板操作 (110)5.3 远程后台操作 (111)5.4 操作注意事项 (111)5.5 安全注意事项 (112)第六章故障说明与处理 (114)第七章设备维护、运输和贮存 (120)7.1 概述 (120)7.2 初次投运期间的维护工作 (120)7.3 长期运行期间的维护工作 (121)7.4 长期运行过后停机过程中的维护工作..1217.5 设备储存 (121)7.6 器件更换 (122)7.7 订货须知 (122)第八章装置安装与接线 (122)8.1 安装说明 (122)8.2 装置端子说明 (123)第一章装置技术说明1.1概述本文为本公司QNSVG100M动态补偿装置的使用说明书。
110kV用户变电站无功补偿容量配置分析
110kV用户变电站无功补偿容量配置分析作者：程柳来源：《中国新技术新产品》2015年第14期摘要：本文重点讨论了110kV用户变电站无功平衡界面及110kV用户变电站无功容量配置计算。
关键词：无功平衡界面；功率因数；无功配置；动态无功补偿中图分类号： TM63 文献标识码：A1 前言根据《电力系统无功补偿配置技术原则》，110kV变电站所配置的无功补偿设备，在主变高峰负荷时，其高压侧功率因数应不低于0.95，在低谷负荷时，高压侧功率因数不应高于0.95。
100kVA及以上高压供电的电力用户，在用户高峰负荷时变压器高压侧功率因数不宜低于0.95。
电力用户应防止向系统反送无功功率。
对于110kV用户变电站，其功率因数考核点实际为其所接入公用变电站的110kV侧。
本文重点讨论110kV用户变电站无功平衡界面及110kV用户变电站无功容量配置计算。
2 问题提出以工程设计中110kV用户站为例介绍用户站无功补偿容量计算方法：110kV用户站本期及最终规模为2×50MVA主变，容量比为50/50MVA，电压比为110/10.5kV，阻抗电压百分数Uk%为16%，空载电流百分数Io%为0.7%，绕组接线形式YN，d11，电气主接线采用单母分段接线。
110kV出线2回，分别接到220kV公用变电站一和220kV公用变电站二，线路长度分别为6km和1km。
电缆导线截面为500mm2，10kV出线10回。
2.1 110kV公用站无功平衡界面对于110kV公用变电站其功率因数的考核点位于110kV变电站点的高压侧，在进行无功平衡计算时，110kV线路充电功率考虑一半，110kV侧无功平衡界面实际为110线路中点处。
10kV侧无功平衡界面为10kV母线，10kV母线以下的负荷及线路等全部按功率因数0.9的负荷等效。
2.2 110kV用户站无功平衡界面对于110kV用户变电站其功率因数的考核点位于其所接公用变电站的110kV母线侧，考虑110kV线路全线充电功率，无功平衡界面即为公用变电站110kV母线侧。
用户无功补偿装置的配置
无 功 补偿设 备 可采用 并联 电容 器 或 同步 补偿 机， 使之 产 生相 位超 前 的无 功 功率 ， 以补偿 系统 中 相 位滞 后 的无 功 功 率 。用 户 方 面 的难 点 是 ： 何 如
随其负荷和电压变动及时投入或切除部分无功补
Ａｂｓ ｒ ｔ ｔａｃ ：Ａｃ ｏ ｄ ｎ ｏ ｔ ｏ ｄ ｃ ａ ａ ｔ ｒｓｉ ｃ ｒ ｉ ｇ ｔ ｈｅ ｌａ ｈ ｒ ｃｅ ｉｔｃ，ｔ ｅ ａ ｔ ａ ｗｅ ｏ ｓ ｍｐｔｏ ｓｔ ａｉｎ ａ ｄ ｔ ｈａ ｅ ｏ ｈ ｈ ｃ ｕ ｌｐｏ ｒｃ ｎ ｕ ｉｎ ｉｕ ｔｏ ｎ ｈｅ ｃ ｎｇ ｆｔ ｅ
ａ ｔ ｍａ ｉ ｏ ｕ ｏ ｔｃ ｃ ｍｐｅ ａ ｉｎ ｃ ｎ ｒｌｅ ｎ ｎｓ ｔｏ ｏ ｔｏｌｒａ ｄ ＦＤＫＳ ｄ ｎ ｍ ｉ ｏ ｏｕ ｄ ｓ ｔｈ ｗａ ｒ ｕｇ ｏ ｗａｄ， Ｏ ｔ ｔｔ ｃ ｕ ａ ｙ ｏ ｙ ａ ｃ ｃ ｍｐ ｎ ｗｉ ｓｂ ｏ ｈｔｆｒ ｒ Ｓ ｈａ ｈｅａ ｃ ｒ ｃ ｆ ｃ
ｔ ｅ ｓ ｔ ｈ ｏ ／ ｆ ｏ ｅｒ ａ ｔ ｅ ｐ ｗ ｒｗａ ｎ ｕ ｅ ． ｐ ｌ ａｉｎ ｅ ａ ｌ ｆｃ ｎ ｉｕ ａ ｉｎ ｏ ｅ ｃ ｉｅ ｐ ｗ ｒｃ ｒ— ｈ ｗｉ ｎ ｏ ｆ ｈ ｅ ｃ ｉ ｏ ｅ ｓｅ ｓ ｒ ｄ Ａｎ ａ ｐ ｉ ｔｏ ｘ ｍｐ ｅｏ ｏ ｆ ｒ ｔ ｆ ａ ｔ ｏ ｅ ｏ ｃ ｔ ｖ ｃ ｇ ｏ ｒ ｖ ｎ
选择 Ｊ Ｗ 系列无功 功率 自动补偿 控制器和 Ｆ Ｋ Ｋ Ｄ Ｓ动态复合开关 的无 功补偿装 置 ， 以确 保用户精确 无误 地控制无功投切 。给 出了用 户无功 补偿装 置配置 的应用 实例 ， 并对其
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
・电能质量・低压电器(2008№4)现代建筑电气篇吴工文(1972—),女,高级工程师,研究方向为电气工程。
用户无功补偿装置的配置吴工文, 艾 芊(上海交通大学电气工程系,上海 200030)摘 要:根据用户负荷特性、实际用电情况以及电网电压、电流变动大小,提出了选择JK W 系列无功功率自动补偿控制器和F DKS 动态复合开关的无功补偿装置,以确保用户精确无误地控制无功投切。
给出了用户无功补偿装置配置的应用实例,并对其性能参数、出现问题进行了分析。
阐述了熔断、短接的原因及应采取的措施。
关键词:无功功率;功率因数;电容器;接触器;继电器;复合开关;无功补偿中图分类号:T M714.3 文献标识码:B 文章编号:100125531(2008)0420051203Conf i gura ti on of Reacti ve Power Com pen s a ti on Equ i p m en tWU Gongw en, A I Q ian(Depart m ent of Electrical Engineering,Shanghai J iaot ong University,Shanghai 200030,China ) Abstract:According t o the l oad characteristic,the actual power consu mp ti on situati on and the change of thevoltage and current of power grid,a reactive power compensati on which consists of the JK W series of reactive power aut omatic compensati on contr oller and F DKS dyna m ic compound s witch was br ought for ward,s o that the accuracy of the s witch on /off of the reactive power was ensured .An app licati on exa mp le of configurati on of reactive power com 2pensati on equi pment was given,and its para meters and p r oble m s were analyzed .The reas ons f or fusing and short connecting were expounded and the measures were given .Key words:reacti ve power;power factor;capac itor;con t actor;rel ay;co m pound sw itch;reacti ve power co m pen s a ti on艾 芊(1969—),男,副教授,研究方向为电能质量、人工智能及其在电力系统中的应用、电力系统元件建模、电力系统继电保护、故障诊断与定位。
0 引 言由于系统中存在大量的感性负载,如感应电动机、电力变压器、电焊机、高频炉、气体放电灯等,因此出现大量相位滞后的无功功率,导致产生功率因数降低,系统电压损耗增大等不良影响。
为了鼓励用户自行提高其负荷的功率因数,降低系统的电压损耗,原水利部和国家物价局颁发了《功率因数调整电费办法》,对用户功率因数进行考核,规定凡装有无功补偿设备且有可能向电网倒送无功电量的用户,应随其负荷和电压变动及时投入或切除部分无功补偿设备。
电业部门应在计费计量点加装带有防倒送装置的反向无功电能表,按倒送的无功电量与实用的无功电量两者的绝对值之和计算月平均功率因数。
无功补偿设备可采用并联电容器或同步补偿机,使之产生相位超前的无功功率,以补偿系统中相位滞后的无功功率。
用户方面的难点是:如何随其负荷和电压变动及时投入或切除部分无功补偿设备。
这需要用户根据自身的用电特点选择最佳的无功补偿装置,一般采用无功功率自动补偿控制器+复合开关+电抗器+电容器的方案。
1 无功补偿装置的选择1.1 无功功率自动补偿控制器的选择本文以JK W 系列无功功率自动补偿控制器为例进行介绍。
JK W 系列依据DL /T 597—1996《低压无功补偿控制器订货技术条件》,采用LCD 液晶中文显示器和先进的单片机技术研制而成。
—15—低压电器(2008№4)现代建筑电气篇・电能质量・该控制器具有实时监测电网参数、设置参数、无功补偿、数据记录、存储、通信、抄表及保护警示等功能,结构合理,性能可靠,性价比高,安装操作方便,适用于交流0.4kV、50Hz低压配电系统监测及无功补偿控制。
JK W与复合开关接线原理图如图1所示。
图1 JK W与复合开关接线原理图(角型接法)1.2 开关的选择1.2.1 普通接触器电容器的电流与电压对时间的微分成正比。
电容器的初始电压与电网电压在一般情况下不相等,最大压差可达额定电压的1.4倍。
当巨大的压差突然加到电容器两端,使电压发生突变时,通过接触器和电容器的电流将高达额定电流的10倍以上。
这种浪涌电流的危害如下:(1)在接触器触点处产生火花,使触电粘住,无法分断而损坏。
(2)缩短了电容器的使用寿命,对电网的巨大冲击产生干扰,使其他电子设备无法正常工作。
1.2.2 带预投电阻的专用接触器该类接触器整体体积较大,事实上工作时也没有真正解决浪涌电流的问题。
同时,由于接触器触电配合不理想使电阻发热而损坏的现象时有发生,因此不是理想的电容投切接触器。
1.2.3 过零触发固态继电器交流继电器的内部由两个单向晶闸管反并联或双向晶闸管构成。
用于投切电容无功补偿时的工作原理如下:当固态继电器接到投切信号时,判别触电两端的电压是否接近于零电压。
一旦两端的电压接近零电压,则开关闭合,投入工作;当固态继电器接到切断信号时,晶闸管自然关断,即电流过零时关断。
从上面的分析来看,用于低压电容投切的固态继电器在投入和切断时的工作状态非常理想,但存在一个致命的缺陷,即工作过程中的发热和谐波问题,这限制了其在电容投切领域的进一步推广。
1.2.4 复合开关电容无功补偿分为单相补偿和三相补偿,采用的开关相数也分为两种。
无论是单相还是三相投切开关,机械式的接触器不可能较准确地做到在开关两端电压过零时闭合、电流过零时切断,而固态继电器却能做到这一点。
相反,在开关闭合工作时,固态继电器产生损耗和电压、电流谐波,而机械式接触器却能避免这些问题。
因此,综合固态继电器和接触器两者优点的复合开关将是最佳选择,即希望电容无功补偿的投切开关在投切瞬间利用(双向)晶闸管的特性,在平时工作时利—25—・电能质量・低压电器(2008№4)现代建筑电气篇用机械接触器触电电阻极小的特性,构成了晶闸管和继电器(接触器)并联工作的开关,即复合开关。
1.3 电容器的选择选择电容器时主要应考虑容量的配置,应根据无功需求来整定电容器总容量。
配置电容器时采用分组投切模式。
2 用户无功补偿装置配置的应用 系统主要技术参数如表1所示。
表1 系统主要技术参数系统主要技术参数数值主母线额定电流/A2000主母线短时耐受电流有效值/峰值/k A50/105额定工作电压/V380系统类型T N2S额定频率/Hz50 该项目中两台电容柜(动态电容补偿主柜+电容动态补偿辅柜)总容量为300kvar(10×30kvar)。
主开关选用厦门电控厂的QS A (HH15)2630/3P刀熔开关,采用复合开关+电抗器+电容器的补偿形式。
复合开关选用北京尚地之光的TSC2F2△30kvar;低压电抗器选用无锡电力电容器厂的CKSG22.1/0.4427%;电容器选用无锡康派特的BZ MJ0.4(0.44)24023。
在现场调试运行的过程中,设备故障具体如下:4台TSC2F2△30kvar复合开关输入线、3条相线发生间隙短路,垫片出现烧蚀现象,压线鼻有两处烧蚀,其中1台复合开关外壳爆裂。
经过现场分析及对厂家的咨询,得出的结论是复合开关相线放电,局部温度升高,造成线路可能熔断、短接,从而导致1台短路、外壳爆裂。
3 用户无功补偿装置配置的分析3.1 复合开关的选择TSC系列复合开关的性能参数如表2所示。
由于TSC系列复合开关额定电流为45A,对应30kvar的电容器,允许在电网波动范围内使用,短时超10%是允许的,偶尔超20%也是允许的,但不允许接30kvar以上的电容器,因为电网表2 TSC系列复合开关性能参数技术参数数值电压范围/V380±20%15kvar(3×5kvar)TSC2F2△控制电容容量20kvar(3×7.5kvar)30kvar(3×10kvar)电路功耗/W≤5接触压降/V≤0.05关耐压/V≥1600环境温度/℃-25～55通断间隔/s≥1投入间隔/s≥30使用寿命/次>60000电压是不可控的。
负载超额、电网再超额,就很可能出现问题。
鉴于复合开关的此项特性,对于该工程,40kvar负载的电容器显然是不适用的,需要选择其他型号的复合开关。
解决方法是将复合开关改为F DKS。
F DKS动态复合开关选用意法半导体公司(ST)原装晶闸管。
同时在开关设计中留有充分的安全裕度,额定电流40A的开关,元件按60A配置;额定电流70A的开关,元件按100A配置。
仍然采用复合开关+电抗器+电容器的组合方案。
3.2 熔断、短接的原因和措施(1)原因:局部温度升高,造成线路可能熔断、短接,从而导致1台短路、外壳爆裂。
(2)措施:将该批复合开关的接线垫片减小,减少露出端子装置数量以避免放电现象发生。
(3)效果:采取措施后运行正常,无功补偿效果较好,达到功率要求。
4 结 语采用JK W系列的无功功率自动补偿控制器和F DKS动态复合开关的无功补偿装置,可以使用户实现无功补偿设备配置的就地平衡,提高电能质量,为保障电网安全、稳定、经济运行做出贡献。
