【精品】【人教版】中考物理《电磁现象》复习导学案(含答案)

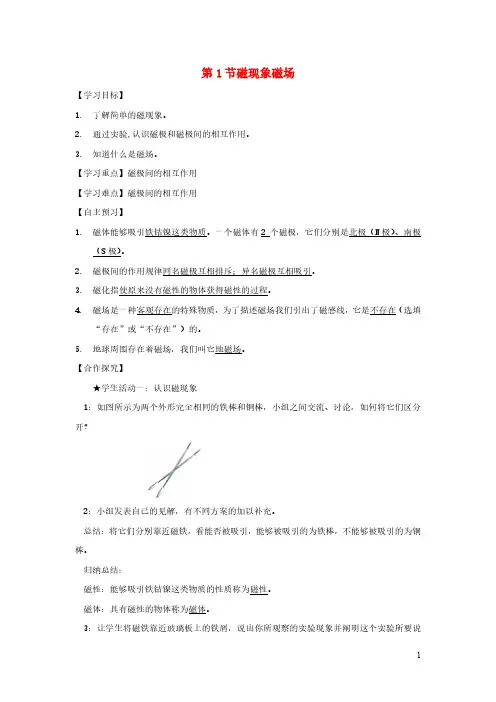

2021学年九年级物理全册20.1磁现象磁场导学案含解析新版新人教版
第1节磁现象磁场【学习目标】1.了解简单的磁现象。
2.通过实验,认识磁极和磁极间的相互作用。
3.知道什么是磁场。
【学习重点】磁极间的相互作用【学习难点】磁极间的相互作用【自主预习】1.磁体能够吸引铁钴镍这类物质。
一个磁体有2个磁极，它们分别是北极（N极）、南极（S极）。
2.磁极间的作用规律同名磁极互相排斥；异名磁极互相吸引。
3.磁化指使原来没有磁性的物体获得磁性的过程。
4.磁场是一种客观存在的特殊物质，为了描述磁场我们引出了磁感线，它是不存在（选填“存在”或“不存在”）的。
5.地球周围存在着磁场，我们叫它地磁场。
【合作探究】★学生活动一：认识磁现象1：如图所示为两个外形完全相同的铁棒和铜棒，小组之间交流、讨论，如何将它们区分开？2：小组发表自己的见解，有不同方案的加以补充。
总结：将它们分别靠近磁铁，看能否被吸引，能够被吸引的为铁棒，不能够被吸引的为铜棒。
归纳总结：磁性：能够吸引铁钴镍这类物质的性质称为磁性。
磁体：具有磁性的物体称为磁体。
3：让学生将磁铁靠近玻璃板上的铁屑，说出你所观察的实验现象并阐明这个实验所要说4：如图甲所示，把一个条形磁体用细线悬挂起来，使它在水平面内能够自由转动，看看会有什么现象发生呢？归纳总结：（1）磁体上的不同位置，磁性强弱不同；（2）磁体上磁性最强的部分为磁极。
磁体上有两个磁极。
指北的为北极（N极）、指南的为南极（S极）。
（3）磁体具有南北指向性。
知识拓宽：指南针是我国古代四大发明之一，它是利用磁体的磁极具有指向性制成的，最早的指南仪叫司南。
5：教师按照如图所示给学生演示，让学生说出观察到的实验现象。
根据实验现象，让学生交流、讨论所阐明的物理问题。
归纳总结：同名磁极互相排斥；异名磁极互相吸引。
★学生活动二：磁化演示1：拿两个同样大小的铁钉去靠近磁铁的某一极时，两铁钉的一端被吸引，让学生观察两个铁钉的排列情况，试解释这一现象。
演示2：如图所示，AB为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，摩擦后，让其钢针再接触铁屑，观察实验现象？解释这一现象。
1第1节 第1课时 磁现象(优秀导学案)物理人教版九年级下册
第1节磁现象磁场第1课时磁现象课题磁现象课型新授课教学目标知识与技能1．知道磁性和磁体.2．知道磁极、磁极的指向性和磁极的表示方法.3．理解磁极间的相互作用规律.4．了解磁化现象及其应用.过程与方法1．感知物质的磁性和磁化现象.通过观察实验现象认识磁极，理解磁极间的相互作用规律.2．观察磁极间相互作用的实验，探究出磁极间相互作用规律.3．体会运用实验来研究、感知物理问题的方法.情感、态度与价值观1．通过了解我国古代对磁现象的研究方面取得的成就，增强学生的爱国热情，进一步增强学习物理的兴趣.2．通过探究活动体验成功的喜悦，增强对科学探究的兴趣，培养学生的合作与交流精神，感悟物理与生活的和谐关系.3．关注日常生活，乐于将所学的物理知识应用到自然现象和日常生活中去，乐于探索自然的奥妙.教学重点知道磁极间的相互作用.教具准备教师演示准备：条形磁体、蹄形磁体、大头针、铁钉.学生活动准备：条形磁体、蹄形磁体、大头针、小磁针、铁片、钴片、镍片.教学难点了解磁化现象.教学课时1课时课前预习1．磁体：能够吸引铁、钴、镍等物质的性质叫做磁性，具有磁性的物体叫做磁体.2．磁体上磁性最强的部分叫做磁极，磁体都有两个磁极，具有指向南北方向的性质，分别叫做南（S）极和北（N）极.3．磁体间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引.4．一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化.巩固复习教师引导学生复习上一章内容，并讲解学生所做的对应练习（教师可有针对性地挑选部分难题讲解），加强学生对知识的巩固.新课导入师：大家听说过这样的故事吗？秦始皇统一中国以后，建造了规模宏大的阿房宫，为了防范刺客，聪明的工匠们修建了奇特的阿房宫的北门，一旦有人身怀铁器，立刻就会被发现.他们是怎样被发现的？生：奇特的阿房宫的北门是用磁石做的，它能吸铁.师：非常不错.从这一章起我们要学习一个与电联系非常紧密的现象，那就是“磁”现象，我们把这一章叫做电与磁.备课笔记课外拓展：判断物体是否具有磁性的方法（1）根据磁体的吸铁性判断：将被测物体靠近铁类物质（如铁屑），若能够吸引铁、钴、镍等物质，说明该物体具有磁性，否则便没有磁性.（2）根据磁体的指向性判断：将被测物体用细线吊起，若静止时总是指南北方向，说明该物体具有磁性，否则便没有磁性.（3）根据磁极间的相互作用规律判断：将被测物体的一端分别靠近静止小磁针的两极，若发现有一端发生排斥现象，一端发生吸引现象，说明该物体具有磁性，若它与小磁针的两极均表现为相互吸引，则说明该物体没有磁性.（4）根据磁体的磁性强弱判断：若有A、B两根外形完全相同的钢棒，已知一根有磁性，另一根没有磁性，区分它们的方法是将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，则说明A是有磁性的；若发现吸引力由大变小再变大，则说明B有磁性.进行新课一磁体和磁性师：在小学自然课中，我们了解了简单的磁现象，同学们想想，有哪些磁现象？生1：磁铁能吸引铁.生2：指南针可以指南北，帮助人们辨别方向.生3：小磁针指示南北.生4：两磁铁可以相吸，其中一个换另一头就相斥.师：同学们回答得很好，这说明大家对磁现象有了简单的了解.磁现象与生产、生活密切相关，具有较高的科学价值，你们很想对它有更多的了解是吧？那么你们都想了解什么呢？生1：磁铁只能吸引铁吗？磁铁具有哪些性质？生2：指南针为什么可以指南北？生3：什么叫磁性？磁铁各部分的磁性一样吗？生4：什么叫磁体？磁体哪部分磁性最强？生5：何为磁极？磁极间有什么作用？师：大家提出这么多问题，说明都很注意观察和思考，我很高兴.这些问题可能有的同学通过看书已经知道答案，有些就要通过实验和讨论来得到答案，下面就用我们准备的仪器设计实验，亲手试一试.（学生们相互讨论，动手做实验，教师巡回指导）师：每组通过实验得出结论后，把结论告诉大家，让我们一起享受成功的快乐.第一组：生：我们把铁、钴、镍片、橡皮、塑料尺等器材放在桌上摆好，用条形磁铁和蹄形磁铁分别接近它们，观察到磁铁能吸引铁片，能微弱地吸引钴片和镍片，不吸引橡皮和塑料尺.板书：从这个实验得出：磁体能吸引铁、钴、镍等物质，磁体的这种性质叫磁性.磁体：具有磁性的物质叫做磁体.【例1】如图甲所示，一根条形磁体左端为N极，右端为S极．如图乙所示的是从N极到S极磁性强弱变化情况，其中正确的是（）解析：磁体上磁性最强的部分叫磁极，条形磁体的两个磁极在它的两端，而中间磁性最弱．所以从N极到S极的过程中，磁性会先由强变弱然后再由弱变强．从四个选项的图示来看，选项D的图象能正确地反映从N极到S极磁性强弱变化情况.答案：D备课笔记思想方法：例题中利用图象法来描述从N极到S极磁性强弱变化情况.图象法是指结合题意分析题中给出的物理图象，结合物理计算公式或规律得出答案.二磁极间的相互作用第二组：生：我们组是把大头针平铺在一张白纸上，分别将条形磁体和蹄形磁体平放在大头针上，然后用手轻轻将磁体提起，并轻轻抖动，观察到磁铁两端能吸引较多的大头针，而中部没有吸引大头针.生：这个实验表明，磁体各部分的磁性强弱不同，磁体两端的磁性最强.板书：磁极：磁体两端吸引钢铁的能力最强，这两个部位叫做磁极.第三组：生1：我们是把条形磁体用线悬挂在铁架台上，或把小磁针支起，让它在水平方向上自由转动，观察它的静止方位.生2：得出的结论都是一端指南，一端指北.板书：悬吊着的磁体，静止时指南的那个磁极叫做南极（south pole）,又叫S极.静止时指北的那个磁极叫做北极（north pole）,又叫N极.第四组：生1：我们组是把两块条形磁体用线吊起来，用其中一块条形磁体的N极靠近另一块条形磁体的S极，观察现象.再用这块条形磁体的N极靠近另一块条形磁体的N极，观察现象.生2：从这个实验中，我们得出结论：异名磁极相互吸引，同名磁极相互排斥.板书：磁极间的相互作用是：同名磁极相互排斥，异名磁极相互吸引.三磁化教师一边做演示实验，一边对学生提问：（1）用普通的铁钉靠近大头针，能否吸起大头针？（2）用磁体向同一方向摩擦铁钉，靠近大头针，看到什么现象？（3）这种令铁钉产生磁性的现象叫做什么？板书：磁化：一些物体在磁体或电流的作用下获得磁性的过程.教学板书课堂小结这节课我们学习了一些简单的磁现象，明确了一些关于磁现象的基本概念，知道了磁体、磁极、磁化.磁体按不同的情况可以分为若干类，磁极只有两个，是根据其指向性命名的，磁化的现象也很多，生活中已把它作为一个记录信息的载体来看待和使用了.备课笔记特别提醒：在利用磁极间的相互作用规律判断两物体是否具有磁性时，要把握住一个原则“斥定吸不定”，即如果相互排斥，可以断定两者均有磁性；如果相互吸引，则不能确定是一个有磁性还是两个均有磁性.。
九年级人教版物理全册20.1《磁现象 磁场》导学案
人教版九年级下册 20.1《磁现象磁场》导学案学习目标1让学生自己总结生活中与磁有关的现象，了解现实生活中的各种磁现象和应用，培养学生的总结、归纳能力。
2、通过实验了解磁与磁、磁与电的相互作用，掌握电流磁效应现象。
使学生具有普遍联系事物的能力，培养观察实验能力和分析、推理等思维能力。
3、通过直观的多媒体手段让学生熟悉了解地磁场和其他天体的磁场及与之有关的自然现象。
学习过程一、课前预习1．物体具有的吸引铁、钴、镍等物质的属性叫做；具有磁性的叫做磁体；磁体上磁性最强的部分叫做；一个磁体有两个磁极：分别叫做极和极。
同名磁极相互，异名磁极相互。
2．磁场是存在于周围空间的一种客观存在的；磁极和磁极间是通过来发生的。
3．规定在磁场中的任意一点小磁针受力的方向亦即小磁针静止时北极所指的方向，就是那一点的磁场方向．4．地球本身在地面附近空间产生的磁场，叫做。
地球的地理两极与地磁两极，地磁场的分布大致就像一个磁铁外面的磁场。
5.磁铁能吸引下面哪些物体?( )A . 铜片 B. 铁片 C. 铝片 D .钴片 E. 锌片 F .镍片6.用条形磁铁的N极去靠近某物体的A端，发现能把A端吸引过来，则物体的A端（）A.一定的S极B.可能是N极C.可能是S极D.一定是N极7.某物体的一端靠近静止的小磁针，当靠近小磁针的N极和S极时都能吸引，则这物体的这端（）A.可能是无磁性的B.可能是N极C.可能是S极D.一定有磁性二、课内探究探究1：磁极：磁体中磁性最强的区域。
从中引出N、S极的定义。
探究2：磁场看不见摸不着是客观存在的物质吗？我们如何感知磁场的存在？探究3：指南针为何能指南（指明方向）探究4：地磁场的特点有哪些？讨论：1.为什么磁体没有接触就能产生力的作用？。
2．磁体与磁体之间是靠什么发生作用的呢？。
3．磁场存在的范围：。
4．磁场的特性：。
（四）磁性的地球师问：司南、信鸽传书等都是利用了地磁场对它们的受力作用，那么地磁场是如何产生，又是如何分布的呢？同学们对此的了解有多少？（先请学生说说自己对此的认识，可分组讨论，最后由代表发言）师：总结学生的观点，后通过多媒体展示的图片说明：地磁场的分布及与地磁南北极与地理南北极的方向关系介绍磁偏角的概念及其发现的实际意义。

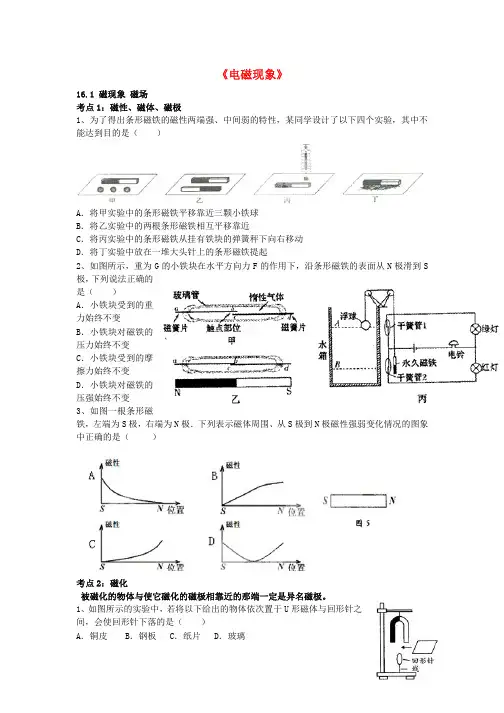

(人教版)中考物理复习：《电磁现象》复习导学案
电磁古6.古 磁 象 磁场 考点 古 磁性 磁体 磁极 古 了得 条形磁铁的磁性两端 能达到目的是象中间弱的特性，某 学设计了四个实验， 中致 将 实验中的条形磁铁 移靠 小铁球 B 将 实验中的两根条形磁铁相互 移靠 C 将丙实验中的条形磁铁 有铁块的 簧秤 向右移 D 将 实验中放在 堆大头 的条形磁铁提起 工 如 示， 基 的小铁块在水 方向力 培 的作用 ，沿条形磁铁的表面 送 极滑到 分 极， 列说法 确的 是 致 小铁块 到的 力始终 B 小铁块对磁铁的 压力始终 C 小铁块 到的摩 擦力始终 D 小铁块对磁铁的 压 始终 左 如 根条形磁 铁， 端 分 极，右端 送 极 列表示磁体周围 分 极到 送 极磁性 弱 情况的 象 中 确的是考点 工 磁 被磁 的物体 使它磁 的磁极相靠 的那端 定是异 磁极 古 如 示的实验中，若将 给 的物体依次置于 ② 形磁体 回形 之 间，会使回形 落的是 致 皮 B 钢板 C 片 D 玻璃铁屑 钢 片 线 回形 银 缝衣 片，根据能否被磁 两类 磁 类 ， 磁 类 左 小华发 宾馆 的 插卡 电器 有两种类型，第 种无论插入哪种卡片都能使 间通 电， 第二种用 门的磁卡插入或靠 都能使 间通电， 小明设计了如 种方法用于判断 电器类型 将硬 片插入，看能否通电 将 用磁卡贴在面板 插入，看能否通电 将 用磁卡插入，看能否通电 中 行的方法是 填序号 4 簧管 簧继电器 比 般机械开关结构简单，体 小， 作寿命长 而 电子 开关相比，它又有抗负载能力 的特点， 作 靠性很高 如 示，是 簧管的结构 简 ， 中磁簧片是 种有 性的薄铁片，被固定于玻璃管 古 如 示，当将 个条形磁铁 簧管 行放置时， 簧管的两磁簧片被磁 ， 磁 簧 片 且b 的 b 端 极 磁 簧 片 化北 的 化 端 极，它们将因相 互 而触接 工 如 丙 示，是小明用 簧管自制的水 自 报警器的结构简 当水面在 致 B 之间 常水 时， 两 簧管都 离条形磁铁，磁簧片没有被磁 ，是断开的，红 绿灯都 发 ，电铃 响 当水面 升到最高水 致 处时， 灯发 ，电铃响 当水面 降 灯发 ，电铃响 样通过红 绿灯的发 情况就 判断水 是否 到最 水 B 处 常 考点 左 磁性材料 古 橡皮泥 有很 的 塑性，深 小朋友们的喜爱 在有 种爱吞磁 铁的橡皮泥，把高 磁铁放在旁边，磁铁会被慢慢吞噬 如 示 磁 铁会被吞噬的原因是 致 橡皮泥 到磁铁的压力 B 橡皮泥有较 的 连性 C 高 磁铁 有 能 D 橡皮泥中含有磁性物质 工 磁性材料已 在 生活和 学技术中广泛使用， 列元器件中，没 有 用磁性材料的是 致 录音带 B 存储软 C CD D三D 三CD D 银行储蓄卡 E 电冰箱门 的 密封条 培 收音机 面的天线磁棒 击 录音机的磁头 I 磁 击 公交汽车卡 考点 4 磁极间的相互作用 在研究 磁极间的相互作用规律 时，实验小组的 学 别设计了如 四个方案， 中最合 理的是 致 两人各拿 块条形磁铁，并将各自的 个磁极相互靠 B 用 块条形磁铁的 个磁极靠 块条形磁铁中间 C 将放在 糙桌面 的两块条形磁铁的磁极相互靠 D 用条形磁铁的 个磁极靠 块用细线悬 并静 的条形磁铁的 个磁极 考点 5 物体是否 有磁性的判断方法 判断物体是否 有磁性 利用吸铁性 指向性 磁极间的相互作用 磁体的磁极磁性最 的特点来判断 要判断 个磁体的 送 分 极时， 能利用 指向性 和 磁极间的相互 作用 古 根据磁极间的相互作用来判断 判断两根钢条 和 是否有磁性时, 将它们的 端靠 小磁 的 送 极或 分 极 当钢条 靠 时,小磁 自 离问当钢条 靠 时,小磁 自 接 , 知工致.两根钢条均有磁性 B.两根钢条均无磁性 C.钢条 定有磁性,钢条 定无磁性 D.钢条 定有磁性,钢条 能有磁性 工 如 示，在把钢棒 向右移 的过程中，如果 于 的 端时二者相互吸引， 于 端时二者相互排斥， 列说法 确的是 致 有 是磁体 B 定都是磁体 C 有 是磁体 D 无法判断哪 个是磁体 小结 互相吸引 能肯定磁性存在， 互相排斥 确定磁性存在 左 根据磁体的磁极磁性最 来判断 中 致B CD 是两根外形完全相 的金属棒， 用 致B 的 端靠 CD 的中间部 时， CD 被吸起 用 CD 的 端靠 致B 的中间部 时，没有吸引， 判断 致 致B 是磁体，CD 是磁体 B CD 是磁体，致B 是磁体 C 致B CD 都是磁体 D 能判定哪 根是磁体 考点 6 磁场 古 说法 确的是 致 磁场 磁感线都是客 存在的，地磁场是磁场的 个特例 B 磁感线是 了直 形象地 述磁场而引入的带方向的曲线 C 磁感线是 述磁场而建立的理想模型 D 磁感线是封 的曲线 E 磁感线立体的 在磁体周围，而 是 面的 培 磁感线 相交 基 磁感线的密疏程 表示磁场的 弱， 没画磁感线的 置没有磁场 击 磁感线方向就是磁场方向， 是磁场中的小磁 的 极 指的方向， 者永 是 的 工 爱因斯坦 说过， 磁场 在物理学家看来 如他坐在椅子 样实在 话形 象地说明了 致 磁场是 研究 而假想的 B 磁场是真实存在的 种物质 摸得着的 C 椅子 定是磁体 D 磁场是看得 左 如 示，是小宇 学画 的几种磁体周围磁感线的 情况， 中 确的是 致 B C D E 4 关于磁场和磁感线， 列说法 确的是 致 有在磁铁周围才有磁场 B 磁感线是 铁屑组 的 C 磁体周围的磁感线都是 磁体的 极 来，回到南极 D 在磁场中某点，小磁 静 时，分 极 指的方向就是该点的磁场方向考点 只 地磁场 古 关于磁体和磁场， 列说法 确的是 致 悬 起来的小磁 静 时，小磁 的 极指向地理的南极附 B 没有磁感线的 域就没有磁场 C 磁体的周围都存在着磁场 D 磁场中，小磁 南极 指的方向 该点的磁场方向 工 丙 个 学用长导线作 绳子 ，按右 示的情景 行跳绳游 当 学沿 选填 西 或 南 方向站立摇绳时，灵敏电流表指 的 偏转才最明显 原因 是 左 学家在 外考察时，发 随身携带的能自 转 的小磁 静 在竖直方向， 送 极朝 ， 他 处的 置是 致 C 赤道附 地理 极附 B 地理南极附 D 山顶 放在地理 极 ，那么小磁 的 送 极将 考虑磁偏角 B 指南 C 竖直向 D 竖直向 消息 海的雨点鸽 内蒙 放飞 ，历 工口 余天返回 海 的鸽 距离辨认方向的本领实在 人 奇 人们对信鸽有高超的认路本领的原因 信鸽有高超的认路本领的原因是4 假设将小磁 致 指 5 某报报道 巢 信鸽 种 提 了如 猜想致 信鸽对地形地貌有极 的记忆力 B 信鸽能发射并接收某种超声波 C 信鸽能发射并接收某种次声波 D 信鸽体内有某种磁性物质，它能借 地磁场辨别方向 古6.工 电生磁 考点 叫 通电直导线周围的磁场 古 麦物理学家奥斯特首 通过实验发 电流周围存在磁场 如 示 ， 们 实 验 时 要 在 通 电 直 导 线 方 放 个 致 螺线管 B ② 形磁铁 C 小磁 D 电流表 工 课堂 教师做了如 示的演示实验， 学们根据实验 象得到如 结论， 的是 致 两次实验表明通电导线周围存在磁场 B 丙两次实验表明磁场对电流有力的作用 C 丙两次实验表明通电导线周围的磁场方向 电流方向有关中确D丙 次实验 象共 表明电能生磁，磁场方向 电流方向有关考点 9 通电螺线管的磁场 如 示，关于通电螺线管产生的磁场， 列判断 确的是 致 致 点的磁场向 B B 点的磁场向 C C 点的磁场向 D D 点的磁场向右 考点 古口 安 定 通电螺线管旁边放有小磁 ，小磁 静 时的指向如 示， 中 确的是 致 B C D 考点 古古 通电螺线管的极性和电流方向的判断 开关 分 合 ，小磁 静 时的指向如 示， 知 致 且 端是电磁线管的 送 极，化 端是电源 极 B b 端是电磁线管的 送 极，北 端是电源负极 C 且 端是电磁线管的 送 极，北 端是电源 极 D b 端是电磁线管的 送 极，化 端是电源负极 古6.左 电磁铁电磁继电器 考点 古工 探究影响电磁铁磁性 弱的因素的实验 古 如 示是小李探究电磁铁磁性 弱 什么因素有关的实验装置 列措施中能使电磁 铁磁性增 的是 致 滑 片 布 向右移 ， 他条件 B 滑片 布 向 移 ， 他条件 C 开关 分 古 扳到 工， 他条件 D 电源的 负极对调， 他条件 工 根据右手螺旋定 ， 判断 铁 的 端是电磁铁的______极 实验中用铁 插在线 圈中的目的是 串联的目的是 察 ，比较电磁铁的磁 性 弱 实验方法 电磁铁 吸引 的大 头 端 散 的原 因是 左 如 是铁块 示是小明 学探究电磁铁跟哪些因素有关的实验装置，致 是电磁铁，B 是 簧，C 示中的 簧长 古5化造 且 b 两接线柱之间的线圈匝数是 古5口口 匝，且 化 两接线柱之间的线圈匝数是 工5口口 匝 你 得 的结论是________ 电流/致 古 古.5 工 工 用接线 柱 且 且 且 且 b b b 化 古6 古只.口 古只.叫 古叫.5 簧长 /化造实验数据已记录在表中 通过 析第 左 4 次实验数据，4 如 示是 种小 单元防 门锁的原理 ， 作过程是 当有人在楼 按门铃时， 通过语音系统 楼 对 户确认身份 衔铁，衔铁 ，楼 的人 合开关，门 的电磁铁通电， 脱离门扣， 时来人拉开门， 入楼内，在关门时，开关断开， 衔铁在 作用 ，合入门扣，在合入门扣的过程中 能 能 单元的十几家用户 家都 制 个开关， 转 些开关是 并联/串联 考点 古左 电磁铁的构 和原理 小明 学在 个空心 管 绕了 些漆包线， 了使导线通电 产 生的磁场明显增 ， 采用的 法是 致 拆去若 圈导线，使 绕导线的电阻 小 些 B 在空心 管内部放人 个尽 些的铁芯 C 再多绕若 圈导线，并在空心 管内部放入 个 芯 D 在空心 管内部放人任意材料的金属都 考点 古4 影响电磁铁磁性 弱的因素 如 示，在电路中滑 阻器滑片 布 逐渐向 当移 的过程中，条形磁铁 保 静 ， 在 过程中 列说法 确的是 致 电磁铁磁性逐渐增 B 电磁铁 端 分 极 C 电磁铁周围 产生磁场 D 条形磁铁 电磁铁相互吸引 考点 古5 电磁继电器的组 原理和特点 古 城 水道井 丢失导 行人坠入 水道的悲剧时有发生， 人痛心 ，某 学设 计了 种警示电路 在井 安装 形灯 替，井 相当于开关 分 常情况 分 合 ， 灯替 亮 旦井 丢失 分 断开 ， 灯 替 亮起， 警示行人 中电路符合要求的是 工 如 示，是 种水 自 报警器的原理示意 ，当水 未达到金属块 致 时，要求绿灯亮，电铃 响 当水 升达到金属块 致 时，要求红灯亮，电铃响， 而报警 请你用笔画 线 导线，按照 述要求在 中连接电路 左 如右 示的是恒温箱的简易电路 作原理是，接通 作电路 ，电热 热， 箱内温 升高，当箱内温 达到温 计金属 致 指的温 时， 制电路接通，电磁铁有磁 性，衔铁被吸 ， 作电路 ，电热 停 热 当箱内温 于金属 致 指的 温 时， 制电路断开，衔铁被 ， 作电路再次 作，电热 热， 而保 恒温 箱内温 恒定 4 如 是直流电铃的原理 衔铁 B 性片 致 相连，自然 情况 性片是和螺 接触 的 接通电源 电磁铁吸引衔 铁，敲 铃碗发声，但 时 性片 螺 离导 断电，电 磁铁失去磁性 性片又和螺 接触而通电，如 往复 弄懂原理 ，请你在如 示的继 电器 把电源连在电路 ，使它 个电铃 样的 电铃没有铃碗，通常 做蜂鸣器 5 电磁继电器是利用______________来 制电路的 种开关 如 是小 设计的火灾自 报警电路 的 部 设计要求在常温 温 开关 分 断开，绿灯亮 当发生火灾时，温 升 高，达到设定值时 分 自 合，红灯亮 时电铃响，发 报警信号 已知两 灯和电铃的 作电压都相 ， 小 已把绿灯 确连入电路 请你帮 他把红灯和电铃 确连入如 示 电路6 给你 器材 电磁继电器 ， 红灯 绿 灯各 个 均 6三 叫上 ，开关 ，电流表 ，滑 阻器 最大电阻 工口Ω ， 电池 古.5三，蓄电池 6三， 按 列要求画 电路 并连接实物 古 开关作 制电路开关， 开关 合绿灯亮，开关断开红灯亮 工 用滑 阻器改 制电路电流并用电流表 行 监测 考点 古6 电磁阀车门的构 和原理 ，来实 磁性的 的，电磁铁的移 作原理 电磁阀车门是通过改 线圈中电流的 带 滑阀移 ，完 车门的关 和打开 工. 电磁阀的 他 用 燃气热水器的电磁阀门 全 自 洗衣机的 排水系统 卫生间 感 式冲水器 的阀门等 考点 古只 磁浮列车的 作原理和特点 的原理实 悬 磁悬浮列车是利用 磁极 浮， 而消除了车体 轨道之间的 大大地 少阻力， 提高列车的 第 列磁悬浮列 车 最高设计时 达 5口口k造/h，合 造/s 结 果 整数 如果 坐该列车通过 4口k造 的路程，需要的时间 造东n考点 古叫 电磁铁的 他 用 古 列设备中，没有用到电磁铁的是 致 电磁起 机 B 电 机 C 发电机 D 电磁继电器 E 磁悬浮列车 培 电话 基 电铃 击 各种音响设备 曾 卫生间 感 式冲水器的阀门 替 空气开关 D 电灯 工 小宇 学参 了学校 研究性学 小组 ，探究了 研究磁体的磁性 弱是否 温 有 关 的课 他做的实验如 将 条形磁铁的 端固定在铁架 ， 端吸着 些小铁 ，用酒精灯给磁铁 热，如 示， 过 段时间 ，当磁铁被烧红时，发 铁 落古 小宇的实验 得 的初 结论是 工 根据 结论，小宇大胆设计了 个温 报警器，如 示，请简述它的 作原理 当温 逐渐升高时，磁铁的 弱直 消失，无法 填 排斥 或 吸引 簧开关， 簧开关向 恢复原状， 样 面的电路就被接通， 而使电铃报警 左 组的小明 学 认 小宇设计的温 报警器没有如 丙 示的 种设计好 请你比 较两种温 报警器，指 小宇设计中的 足之处 古6.4 电 机 考点 古9 直流电 机的原理 如 示的实验中， 合开关 ，支架 原 静 的轻质 管会朝某个方向滚 ， 表明磁场对通电导体 的作用 改 磁场的方向或者 会产生 的方向， 使原 静 的 管开始 的方向发生改 选填 电 机 或 发电机 就 是根据 个原理制 的 考点 工口 直流电 机的构 和 作过程 古 课堂 ，老师做了如 示的演示实验，给直导线 棒 通电， 察到直导线 起来 有力的作用 机就是利用 种 象制 的 古 实验 象说明 工 将磁极 对调， 察直导线的 情况， 样操作是 了研究 工 了探究电 机 什么会转 ， 小明根据电 机 要构 制作了 简易电 机 他用回形 做 两个支架， 别 电池的两极相连，用漆包线绕 个矩形线圈， 线圈引线 轴，并用 小刀刮去轴的 端全部漆皮， 端 刮去半周漆皮 将线圈放在支架 ，磁体放在线圈 方， 合开关，线圈就会 停地转 起来，如 示. 古 要想改 线圈的转 方向，小明 采用的措施是 写 两点 工 开关 合 ，如果电 机 转， 尝试 致 对调磁极 B 对调电池 负极 C 轻 线圈 D 将线圈两端漆皮全部刮 净左小明 想设计 个能调节电 机转 的实验装置，他 需要的 要器材是 电 机用符号 表示并画 实验电路古6.5 磁生电 考点 工古 探究电磁感 象的实验 如 探究 磁生电 的实验装置 古 合开关，让悬着的导体 致B 选填 右 沿致向B 或 沿B向致 时，电流表会发生偏转 工 若保 导体 致B ，要产生感 电流， 确的操作是 左 实验中发 电 流表指 偏转 明显， 了使指 偏转明显， 请你 实验装置和操作 各提 条改 建议 装 置改 ，操作改 考点 工工 电磁感 如 示的四个情景中，属于电磁感 象的是致BCD考点 工左 产生感 电流的条件 如 示， 在蹄形磁体磁场中放置 根导线 且b， 导线两端跟电流表相连， 合开关 致 且b 导线 ，电流表指 就会偏转 B 且b 导线沿任意方向 ，电流表指 都会偏转 C 且b 导线做 割磁感线 ，电流表指 就会偏转 D 无论 且b 导线如何 ，电流表指 都 会偏转 考点 工4 圈式话筒的构 和原理 圈式话筒的结构如 ，它 作时 线圈 能产生随着声音的 而 的电流 膜片相连的线圈随之 起振 人唱歌或说话产生的声音使膜片振 的电流 过放大 ， 扬声器 原 声音 关于它的原理，排序 确的是 致 B C D 古6.6 发电机 考点 工5 发电机的构 和原理 古 如 示的实验装置中，能用来解释发电机 作原理的是致 B C D工 致 B C D 左交流电的频率是 5口击z， 知 交流电的周期是 口.口工s 钟电流的方向改 5口 次 相当于 左口口口revs/造东n 钟电流方向改 6口口口 次 如 是直流发电机的 作原理 ，关于直流发电机的说法 确的是致 直流发电机线圈 产生的是交流电，供给外部电路的是直流 电 B 直流发电机线圈 产生的是直流电，供给外部电路的 是直 流电 C 它是利用通电线圈在磁场中 到力的作用而转 的原理 作 的 D 中的 E培 换向器，它的作用是改 线圈中的电流方向 4 如 示 猴子荡千秋的游 装置， 合电 ， 猴子就会绕 方的横梁往复振荡 内部电路 本结构如 示 实 往复振荡的电路 中未画 古 开关 合 ，螺线管中产生磁场， 方 是 极 工 要让猴子 起来， 列设计和原理中，错 误或 合理的是 致 用 了 电 流 的 磁 效 B C D 5 用了电磁感 的原理 用了电 机的原理 螺线管安装在 内，直导线安装在猴子的 内 学们做实验的装置如 示， 合开关， 将导体 且b 水 用力向右移 ，导体 化北 随之 起来 在 的实验 中 列说法 确的是 致 实验装置中的 装置 用的原理是电磁感 象 B 实验装置中的 装置把电能转 机械能 C 实验装置中的 装置产生的 象在生活中的 用是发电机 D 若将导体 且b 水 用力向 移 ，导体 化北 的 方向 6 研究电 象 磁 象之间的联系，小明利用身边的实验器材做了 面的探究 古 小明利用如 示的实验装置 探究导体在磁场中 时产生感 电流的条件 合开关 ， 棒 且b 电流表 开关组 合电路 小明将实验中 察得到的 象记录在 表中 次数 古 工 开关 断开 合 磁场方向 送 送 分 分 导体 且b 的 方向 向右 向右 向 电流表指 的 偏转方向 偏转 偏转左 合 送 分 向 向右偏转4 合 送 分 向 偏转5 合 分 送 向 偏转6 合 分 送 向右 向右偏转只 合 分 送 向 向 偏转实验中，小明通过 察 来判断电路中是否有感 电流比较实验工和左 或6和只 知 在磁场方向 定时，感 电流的方向 有关 比较实验 知 在导体 方向 时，感 电流方向 磁场方向有关 小明 析得 ，产生感 电流的条件是工 小明在 探究通电螺线管外部磁场的方向 实验中，设计的部 电路如 示，请根据要求在答 卡 用笔画线 导线将 中的电路补充完整 要求小磁 的指向满足如 示的方向滑 阻器的滑片向致段移 ，通电螺线管的磁性 弱原有导线 得更改只 生对病人 行脑部手术时，需要将体温降 合 的温 准备手术之前，病人的心肺 能开始 心肺机古 心肺机的 能之 是用 电 泵 心脏博 ，血液循 如 示，将线圈且b缠绕并固定在活塞端，利用 固定磁铁之间的相对 ，带 电 泵中的活塞，使血液定向流 阀门曾古 曾工都 能单向开启，反向 封 管路 当线中的电流 且流向b时，线圈的端 送极，活塞将向 ， 力泵 处于 进填 抽血 或 血 铜状态工 心肺机的 个 能是用 热交换器 行热 交换，通过血液循 调节体温 监测，病人体温 古只℃ 升 常体温左只℃历时古h 在 段时间内，假设人体 需热 完全 热交换器提供，计人体散热，试求热交换器 做的有用 设病人质 6口 k刚，人体比热容 水相当 化称4.工×古口左国 k刚·℃电磁 象导学案 答案考点古 古 B 工 D 左 D考点工 古 B 工 铁屑 钢 片 缝衣 ， 线 回形 银 片 左 古工 4 古 送 吸引 工 红考点左 古 D 工 C考点4 古 D考点5 古 D 工 B 左 致考点6 古 致击 工 B 左 致 4 C考点只 古 C 工 西 因 地球磁场 南 方向 左 C 4 C 5 D考点叫 古 C 工 B 左考点9 B考点古口 C考点古古 D考点古工 古 B 工 分增 磁性，使流 两电磁铁的电流相 ， 吸收大头 的数 ， 制 法 转换法 比较法点，大头 被磁 ， 磁极相互排斥左 吸引 簧 性势 ，并联考点古左 B考点古4 致考点古5 古 B 工 如 左 断开 或停 作 ， 簧拉起 4 如 右 工 5 电磁铁 如 左 6 如 右 4考点古6 通断 有无考点古只 互相排斥 摩擦 古左9 4.叫考点古叫 古 D 工 磁体的磁性 弱 温 有关 温 越高，磁性越弱 磁性 吸引 小宇的温 能精确确定考点古9 力 电流 电 机考点工口 磁场对电流， 电 机， 通电导体在磁场中 力的方向是否跟磁场方向有关，改 电流的方向，改 磁场的方向，C，滑阻器考点工古 古 右 工 右移 磁铁 左 换 磁铁 或绕制线圈 快 移 导体 或磁铁考点工工 D考点工左 C考点工4 D考点工5 古 致 工 致D 左 致 4 分 B 5 致 6 电流表指 是否偏转，导体 的方向， 合电路的 部 导体，在磁场中做 割磁感线 如只 古 右， 血 工 热交换器 做的有用 5.口4×古口6国。
【2019最新】中考物理 电磁波复习导学案 新人教版word版
【2019最新】中考物理电磁波复习导学案新人教版word版考点1：无线电广播的发射和接收1、广播台电磁波的发射装置是由（）A．天地线、话筒、调谐器、耳机组成 B．天地线、话筒、检波器、振荡器组成C．天地线、话筒、调制器、耳机组成 D．振荡器、话筒、调制器、天地线组成2、接收电磁波的接收天线的作用是（）A．只接收高频信号 B．只接收低频信号 C．只接收中频信号D．可以接收各种频率的信号考点2：电磁波的产生1、小明在家里看电视时发现：只要妈妈在旁边使用电吹风，屏幕上就会出现很多“雪花”；电吹风一停，“雪花”也随即消失．这是因为电视机接收到了电吹风产生的（）A．超声波B．次声波C．噪声D．电磁波2、关于波，下列说法中正确的是（）A．光波、电磁波、声波都可以在真空中传播B．光和电磁波都能够传递信息，声音不能传递信息C．中央电视台与凉山电视台发射的电磁波在空气中的传播速度不同D．导线中有迅速变化的电流，就会在周围空间中激起电磁波考点3：电磁波的传播在2013年芦山地震救灾中，先遣救援人员利用“北斗卫星导航系统”对发生灾情的位置进行定位，并及时将信息反馈给抗震救灾指挥中心，为救灾争取了宝贵的时间．“北斗卫星导航系统”传递信息主要依靠（）A．超声波B．次声波C．红外线D．电磁波考点4：波速、波长和频率的关系遇到电磁波速=波长×频率的计算时，通常电磁波速是隐含量，一定要挖掘这个恒量，真空中电磁波速是3×108m/s。
波速与介质有关，频率与波源有关。
1、关于电磁波的说法正确的是（）A．可见光不是电磁波B．电磁波的波长越短则频率越低C．红外线和可见光在真空中传播速度相同D．电磁波、声波都可以在真空中传播2、关于电磁波，下列说法中正确的是（）A．电磁波的传播速度小于光速 B．移动电话是靠电磁波来传递信息的C．电磁波的波长越短，传播速度越小D．电磁波不能在真空中传播3、甲乙两列电磁波，甲的波长是乙的50倍，则甲的频率是乙的，甲乙两列波的波速之比.4、我们生活在充满电磁波的世界中，我们的身边到处都是电磁波．不同频率的电磁波，它们在真空中传播时的速度是的，波长是的．考点5：音频、视频和射频信号如图所示是各类电流的波形示意图，由图可知频率最高的是（）A．音频电流 B．照明电流 C．视频电流 D．射频电流考点6：调制、调谐和解调1、收听广播节目时，通过旋动一个旋钮来进行选台，这实际上是在选择（）A．电磁波的波速和频率 B．电磁波的波速 C．电磁波的频率 D．电磁波的强弱2、调制器的作用是（）A．产生高频电流 B．产生低频电流 C．将高频电磁波变成载波 D．产生音频电流考点7：电视的发射和接收贾波特同学对如图所示的三水荷花世界电视录制和播放过程解释正确的是（）A．摄像机是把电信号转化为光信号 B．话筒是把电能转化为声能C．扬声器是把声信号转化为电信号 D．发射机发射电磁波把信号传给接收机考点8：移动通信给已关机的手机打电话时，听到与基地台相连的交换机发出的提示音是“你拔打的用户已关机”；若给不在服务区的手机打电话时，听到的提示音是“你拨打的用户暂时无法接通”．这说明（）A．手机关机时向基地台发射了一关机信号，手机不在服务项目区时与基地台推动联系B．手机关机时向基地台发射了一关机信号，手机不在服务区时与基地台失去了联系C．手机不在服务区时向基地台发射了一不在服务区信号，手机关机时与基地台失去了联系D．手机关机和不在服务区时分别向基地台发射了相应信号E．手机关机和不在服务区时都没有向基地台发射相应信号考点9：网络通信关于网络通信，下列说法中正确的是（）A．目前使用最频繁的网络通信形式是电子邮件B．电子邮件在目前只能传递文字，不能传递照片、语音或其他信息C．从网上只能收发电子邮件，查不到其他资料，因此上网是有局限性的D．上述说法都是错误的考点10：光纤通信1、如图把仪器放好，激光器通上电源，调整塑料瓶的高度，使激光束穿过塑料瓶并正好从小孔穿出，射到旁边的墙壁上，我们可以看到与激光器等高的地方有一个亮点。
初三物理电磁现象 复习教案加习题附答案
物理电磁复习一、磁现象1、磁体与磁极磁极间的作用：同名磁极相互排斥，异名磁极相互吸引2、磁性材料分类：铁、钴、镍等应用：软磁体、硬磁体问：如何判断一个物体是否具有磁性？答：（1）根据磁体的吸铁性判断：物体能吸引铁、钴、镍等物质说明有磁性；（2）根据磁体的指向性判断：将物体用细线吊起，总是指南北方向则有磁性；（3）根据磁极间的相互作用规律来判断：将物体一端靠近小磁针的两端，都吸引说明无磁性，有一端排斥则说明有磁性；（4）根据磁极的磁性最强判断：用一物体去接触另一物体的中部，如有吸引，拿着的这个物体有磁性，如不吸引则拿着的无磁性．[例1]二、磁场1、磁场及磁场的基本性质：放入磁场中的磁体会受到磁力作用2、磁感线：是为了形象描述磁场而假象的线3、地磁场：地球的周围存在磁场问：如何正确地理解磁场和磁感线？答：磁体周围存在磁场，磁场可以用磁感线来描述．磁感线的特点：（1）磁场是真实存在于磁体周围的一种物质，而磁感线是为了形象直观地描述磁场的方向和分布情况而引入的带方向的曲线，它并不是客观存在于磁场中的真实曲线；（2）磁感线是有方向的，曲线上任何一点的切线方向就是该点的磁场方向；（3）磁感线分布的疏密可以表示磁场的强弱，磁体两极处磁感线最密，表示两极处磁场最强；（4）磁感线是一些闭合的曲线，即磁体周围的磁感线都是从磁体的北极出来，回到南极，在磁体内部则是从南极指向北极；（5）任何两条磁感线绝对不会相交，因为磁场中任何一点的磁场方向只有一个确定的方向．[例2]三、电流的磁场1、奥斯特实验：通电导体周围存在磁场，磁场方向与电流方向有关2、通电螺线管周围的磁场：通电螺线管周围的磁场与条形磁体的磁场相似3、右手螺旋定则问：通电螺线管的极性、电流方向及电源极性如何判断？答：通电螺线管的极性用安培定则判断，通电螺线管中电流方向及电源极性判断分三步进行：（1）确定螺线管的Ｎ极；（2）右手握住螺线管，使大拇指指向与Ｎ极方向一致；（3）则四指弯向即螺线管上电流方向．[例3]四、探究影响电磁铁磁性强弱的因素1、探究影响电磁铁磁性强弱的因素2、电磁铁的工作原理问：在探究影响电磁铁磁性强弱的因素的实验中采用什么方法？答：因影响电磁铁磁性强弱的因素比较多，实验中应采用控制变量法。
九年级物理全册20.1磁现象磁场导学案新人教版(2021年整理)
2017-2018学年九年级物理全册20.1 磁现象磁场导学案（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年九年级物理全册20.1 磁现象磁场导学案（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年九年级物理全册20.1 磁现象磁场导学案（新版）新人教版的全部内容。
20。
1 磁现象磁场基础概念1．磁现象：（1）磁性:磁体能够吸引铁、钴、镍等物质的性质。
（2)磁体：具有磁性的物体叫磁体。
（3）磁极：磁体上磁性最强的部位。
一个磁体有两个磁极:北极（N）、南极（S).(4）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（5）磁化:一些物体在磁体或电流的作用下会获得磁性的现象。
(6)磁体的性质：吸铁性、指向性。
2．磁场:（1）磁场：磁体周围存在的一种看不见、摸不着但能使磁针偏转的物质。
（2)磁场的性质：它对放入其中的磁体产生磁力的作用。
(3）磁场的方向:在磁场中的某一点，小磁针静止时N极所指的方向就是该点磁场的方向；在磁场中的某一点，通过该点的磁感线切线的方向就是该点磁场的方向。
（4)磁体周围磁感线的方向:从磁体北极出来，回到磁体南极。
★（5）地磁场：★①地球周围存在着磁场，叫做地磁场。
地磁场的形状与条形磁体磁场相似。
★②磁偏角:地磁N、S极与地理两极并不重合，有磁偏角。
我国宋朝科学家沈括最早记述。
实验一级:磁极间的相互作用;各种磁体磁场的形状方法分类法▲磁极分为N 、S极；▲磁极间作用逆向思考▲同名磁极间作用与异名磁极间作用法任务一1．物体能够吸引铁等物质的性质叫做 ,具有的物体叫做磁体．悬挂起来的磁体（如图9-１），静止时总是一个磁极指南，一个磁极指图9-1北，分别叫做磁体的极和极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例①，②。
人教版物理九年级下册导学案：(电与磁)电磁感应现象(导学案)
第5节磁生电第1课时电磁感应现象课题电磁感应现象课型新授课教学目标知识与技能1.知道电磁感应现象，知道磁生电过程中能量的转化.2.知道产生感应电流的条件，能对导体有无感应电流做出判断.3.知道感应电流方向跟什么因素有关.过程与方法1.经历磁生电现象，感知逆向思维.2.通过探究磁生电的条件，进一步了解电与磁的联系，提高学生的观察能力、分析概括能力和联系简单现象探索物理规律的能力.情感、态度与价值观1.认识自然现象之间是相互联系的，进一步了解探索自然奥妙的科学方法.2.认识任何创造发明的基础是科学探索的成果，初步具有创造发明的意识.教学重点电磁感应现象，感应电流方向与导体运动方向和磁场方向有关.教具准备小电动机、电源、导线、开关、电流表、线圈框、U形磁体、多媒体课件等.教学难点产生感应电流的条件. 教学课时1课时课前预习1.电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动而产生电流的现象.2.感应电流方向：与导体运动的方向和磁场的方向都有关系.3.电磁感应过程中的能量转化：机械能转化为电能.巩固复习教师引导学生复习上一节内容，并讲解学生所做的对应练习（教师可有针对性地挑选部分难题讲解），加强学生对知识的巩固.新课导入师：电动机的使用，提高了人类改造自然的能力，改善了人们的生活.请列举电动机在生产、生活中的使用实例，并简要说明使用电动机的意义.学生讨论、回答.师：电动机及其他用电器运作时，消耗大量的电能从何而来？学生积极思考.可能：热能→电能、化学能→电能、核能→电能、光能→电能、机械能→电能.（再找学生带着感情朗读课本P138第一自然段，然后请学生提出问题）师：电流周围存在着磁场，即电能生磁，那么逆向思维将会怎么样？生：磁能否生电？怎样能使磁生电？师：下面我们用实验来探究磁能否生电.备课笔记小组问题探讨：1.产生感应电流有哪些条件？2.影响感应电流大小的因素有哪些？进行新课一探究电磁感应现象师：电能从何而来的，同学们做出了多样的猜测.这些猜想，大都变成了现实.现在我们一起重点探索一下：机械能电能.首先，我们再观察一下电动机的转动.要求：①同桌的两位同学合作进行；②画出电路图.生：连接电路，电动机运转.师：很好！我们观察到给电动机通电，电动机转动.反过来，想想让电动机转动（如用手转动它的轴），会出现什么情况呢？学生猜想.师：与周围的同学说说你这样猜想的原因吧.学生议论.师：对学生的猜想肯定、赞许.引导生：转动电动机的轴，可能产生电流，是因为电动机能把电能转化为机械能，所以输入机械能可能产生电能.（尝试逆向思维）对我们上述的猜想，准备通过什么方法加以验证，请用文字表达一下.学生制定计划、设计实验、进行实验.引导学生，可用电流表（耳机、喇叭）检测电流.师：请把你看到的现象写在纸上，告诉老师和其他同学.学生文字表达、口语表达.（交流）师：在这现象中，发生能的转化吗？学生思考议论：机械能电能.师：下面我们来探究：什么情况下磁可以生电.师：大家已经知道小电动机是由一对磁体和线圈构成的.利用一只小电动机可以获得电流.那么是不是只要存在磁场和导线框，就能产生电流呢？学生猜想、议论.师：为了更好地探究磁生电，我们使用课本P138图20.5-1的器材装置进行实验，同学们可探索下面的问题.师：请分析一下上面看到的现象，你得到了什么结论？学生讨论.师：把你得到的结论跟大家一起交流一下.学生汇报交流.教师引导：闭合电路的一部分导体在磁场中切割磁感线，电路中产生电流.学生体验“切割”的含义.明确：以镰刀割麦子类比，说明当导线运动方向与磁场方向有一定夹角时叫切割，当运动方向与磁感线方向平行时，不切割.备课笔记易错提示：在电和磁中有三个关键的实验，即电流的磁场、磁场对电流的作用和电磁感应现象，其中电流的磁场体现了电生磁的过程，是电磁铁的原理；磁场对电流的作用是电动机的原理；电磁感应现象是发电机的原理，对于这三个实验，要从实验的装置、现象及应用方面加以区别理解.规律总结：本实验采用的实验方法有：控制变量法：感应电流产生的条件有三个，实验时先控制其中的一个量不变，研究另外几个量的关系.转换法：实验中通过电流计显示电流的存在.归纳法：分析实验现象，归纳得出感应电流产生的条件的结论.进行新课二产生感应电流的条件和影响感应电流方向的因素师：由于导体在磁场中切割磁感线而产生电流的现象叫电磁感应现象，它是根据电流能生磁逆向思维而获得的科学成就，是英国物理学家法拉第经过10年的探索在1831年首先发现的.在这个现象中产生的电流叫感应电流，这个发现，使人类大规模用电成了可能，开辟了电气化的时代.学生归纳：产生感应电流的条件及影响感应电流方向的因素.(如下)①产生感应电流的条件：a.电路必须是闭合电路；b.闭合电路的一部分导体在磁场中做切割磁感线运动.②影响感应电流方向的因素：在电磁感应现象中，感应电流的方向跟导体切割磁感线运动的方向和磁场方向有关.只改变磁场方向或导体切割磁感线运动的方向，感应电流的方向改变；若同时改变磁场方向和导体切割磁感线运动的方向，则感应电流的方向不变.师：电磁感应实现了机械能转化为电能，其他形式的能可以转化为电能吗？②列举生活实际，讨论一下生产、生活中的电能来源.②请结合你家及你周围的情况，思考你所在的地方可采用什么来获得电能.学生汇报交流.教学板书课堂小结同学们，我们今天研究“磁生电”的方法，和当年法拉第等科学家的研究方法基本类同，也可以这么认为，我们重走了伟人走过的路，说明科学研究并非一件很神秘的事情，只要我们方法正确，持之以恒，我们一定也会取得成功.教材习题解答动手动脑学物理(P142)1.图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分.它在磁场中按箭头方向运动时，在哪种情况下会产生感应电流？解答：第3、4两种情况下会产生感应电流.难题解答例】如图是某小组的同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（）备课笔记课外拓展：1.“切割磁感线运动”很难理解，我们可以将它与生活中熟悉且有共同特点的事物或现象进行对照，运用类比法，帮助我们更好地理解它.我们可以把磁场比成一块麦田，磁感线比成站立的小麦，必须让手中的镰刀与竖直的小麦成某一角度，垂直或斜着都可以切割到小麦，但如果镰刀在小麦行间上下运动时，则切割不到.切割磁感线也是如此，垂直切割或斜着切割都可以，但与磁感线平行时，则切割不到.镰刀割小麦时可以让镰刀不动，小麦运动；同样，切割磁感线运动时，也可以让导体不动，磁场运动，同样能产生感应电流.这样类比，变抽象为形象，降低难度，易于理解和接受.2.影响感应电流大小的因素：①导体切割磁感线运动的速度越大，感应电流越大；②磁场越强，感应电流越大；③线圈匝数越多，感应电流越大.难题解答A.比较图（a）和图（b）可知，感应电流的方向与磁场方向有关B.比较图（b）和图（c）可知，感应电流的方向与磁场方向和导体运动方向无关C.比较图（a）和图（c）可知，感应电流的方向与磁场方向无关D.由图（d）可以得出感应电流的方向跟导体是否运动无关解析：掌握感应电流方向的影响因素，利用控制变量法，探究感应电流方向的影响因素.答案：A布置作业：教师引导学生课后完成本课时对应练习，并提醒学生预习下一课时的内容。
【人教版】中考物理《电磁现象》复习导学案(含答案)
《电磁现象》16.1 磁现象磁场考点1：磁性、磁体、磁极1、为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（）A．将甲实验中的条形磁铁平移靠近三颗小铁球B．将乙实验中的两根条形磁铁相互平移靠近C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D．将丁实验中放在一堆大头针上的条形磁铁提起2、如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S 极，下列说法正确的是（）A．小铁块受到的重力始终不变B．小铁块对磁铁的压力始终不变C．小铁块受到的摩擦力始终不变D．小铁块对磁铁的压强始终不变3、如图一根条形磁铁，左端为S极，右端为N极．下列表示磁体周围、从S极到N极磁性强弱变化情况的图象中正确的是（）考点2：磁化被磁化的物体与使它磁化的磁极相靠近的那端一定是异名磁极。
1、如图所示的实验中，若将以下给出的物体依次置于U形磁体与回形针之间，会使回形针下落的是（）A．铜皮 B．钢板 C．纸片 D．玻璃2、铁屑、钢锯片、铜线、回形针、银币、缝衣针、铝片，根据能否被磁化可以分为两类．可磁化类：，不可磁化类：。
3、小华发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡贴在面板上不插入，看能否通电；③将专用磁卡插入，看能否通电．其中可行的方法是（填序号）4、干簧管（也叫干簧继电器）比一般机械开关结构简单，体积小，工作寿命长；而与电子开关相比，它又有抗负载能力强的特点，工作可靠性很高。
如图甲所示，是干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上。
（1）如图乙所示，当将一个条形磁铁与干簧管平行放置时，干簧管的两磁簧片被磁化，则磁簧片ab的b端为极；磁簧片cd的c端为极，它们将因相互而触接。
人教版九年级物理20.1《磁现象 磁场》导学案
人教版九年级物理20.1《磁现象磁场》导学案一、导学目标1.了解磁现象的基本概念和特点。
2.掌握判断磁体的极性和磁场方向的方法。
3.清楚磁场的定义和性质。
二、知识点概述本节课主要学习物理中的磁现象和磁场方面的知识。
磁现象是指磁力和磁场的现象，它与电学联系密切，共同构成电磁学的研究对象。
三、磁现象的基本概念和特点1. 磁体的两极及其性质磁体是能吸引铁、钢等物体的物质。
磁体的两个端面叫做磁极，通常将其中一个称为北极，另一个称为南极。
磁极是磁性体上磁性最强的部分。
2. 磁性物质的分类磁性物质主要分为铁、镍和钴三类。
铁最易被磁化，钴次之，镍最不易被磁化。
3. 磁性物质的强弱磁体的强度是指磁极对物体的吸引力大小，通常说磁体的“强弱”指的就是磁体的磁场强度。
磁场强度和磁力是两个不同的概念，但存在密切的联系。
4. 磁力的两种作用磁力可以使磁体间产生相互作用，并且有两种作用方式：吸引和排斥。
同性磁极相互排斥，异性磁极相互吸引。
四、判断磁体的极性和磁场方向的方法1. 极性判断方法用一个已知极性的磁体靠近待判断的磁体，如果吸引，那么待判断磁体的两个极性与已知磁体的两个极性相反。
如果排斥，那么待判断磁体的两个极性与已知磁体的两个极性相同。
2. 磁场方向判断方法比较两个同性磁极的排斥方向，排斥方向即为磁场的方向。
五、磁场的定义和性质磁场是指磁体周围磁力作用的空间范围。
磁场是一种力场，它有磁场强度和磁场线两个基本概念。
1. 磁场强度磁场强度是描述磁场的物理量，用字母B表示，单位是特斯拉（T）。
磁场强度与磁体的磁性有关，也与磁体的形状和大小有关。
2. 磁场线磁场线是描述磁场分布的线条，它表示磁场的方向和强弱。
磁场线由磁极出发，沿着某一规定的路径形成闭合曲线。
磁场线具有以下性质：•磁场线是由北极指向南极的闭合曲线。
•磁场线的密度表示磁场的强弱，磁场强度越大，磁场线越密集。
•磁场线不会相交，因为磁极是不能分开的。
六、小结通过本节课的学习，我们了解了磁现象的基本概念和特点，掌握了判断磁体的极性和磁场方向的方法，并清楚地认识到磁场的定义和性质。
九年级物理全册20.1磁现象磁场(第1课时磁现象)导学案新人教版(new)
第二十章电与磁磁这一章与电学有很大的联系，学习本章的内容时既要理清关于磁的基本概念,又要结合电学的知识来学习.通过本章的学习,引导学生认识磁场和磁感线,理解电生磁和磁生电中的能量转换，理解电磁继电器、电动机和发电机的原理.本章共分5节:1.第1节“磁现象磁场”，通过实例让学生知道磁性、磁体、磁感线、磁极的表示方法以及磁极间的相互作用规律；常识性了解地磁南极在地理北极附近,地理的两极和地磁场的两极并不重合.2。
第2节“电生磁”，通过实验引导学生认识电流的磁效应，初步了解电和磁之间有某种联系；通过实验演示探究通电螺线管周围存在着磁场；通电螺线管的磁场与条形磁体相似.3。
第3节“电磁铁电磁继电器”通过实验让学生了解电磁铁、电磁继电器的特性和工作原理以及影响电磁铁磁性强弱的因素；通过生活实例了解电磁铁、电磁继电器在生活中的广泛应用，初步认识电磁学知识的实际应用。
4.第4节“电动机”，首先通过实验让学生理解磁场对通电导体的作用,以及受力方向与电流方向和磁场方向的关系；结合电动机的基本构造和工作原理，初步认识科学与技术、社会之间的关系.5。
第5节“磁生电”，通过观察和分析实验现象，运用逆向思维的方法，学习电磁感应现象，让学生理解磁生电过程中能量的转化，通过探究产生感应电流的条件,使学生能对导体有无感应电流做出判断，继而能够更深入地探究感应电流方向跟什么因素有关；结合发电机的构造、工作过程，引导学生理解发电机发电过程中各种能量的转化。
【教学目标】1.在知识与技能方面：①知道磁体周围存在着磁场；②知道磁感线可用来形象地描述磁场，知道磁感线的方向是怎样规定的;③知道地球周围有磁场以及地磁场的南、北极；④认识电流的磁效应，知道通电导体周围存在着磁场;通电螺线管的磁场与条形磁体磁场相似；⑤理解电磁铁的特性和工作原理；了解电磁继电器和扬声器的结构和工作原理；⑥了解磁场对通电导体的作用；知道电动机的基本构造；⑦知道电磁感应现象;知道产生感应电流的条件;知道发电机的原理以及发电过程中各种能量的转化；⑧知道什么是交流电,我国使用的交流电主要参数,能把交流电和直流电区分开来.2.在过程与方法方面：观察磁极间相互作用规律的实验，探究磁极间相互作用的规律;通过亲历“磁场”概念的建立过程，进一步明确“类比法”、“转换法”、“理想模型法”等科学思维方法;通过观察直导线电流磁场和通电螺线管的磁场实验，进一步发展学生的空间想象力；通过实验方法探究直流电动机的结构和工作原理，经历磁生电现象，感知逆向思维。
42磁现象 磁场-2022-2023学年九年级物理辅导导学案(人教版)
42磁现象磁场-2022-2023学年九年级物理辅导导学案（人教版）一、知识背景介绍1. 磁现象的起源磁现象是指物质表现出的吸引或排斥力的现象。
早在古代，人们就开始观察到磁石吸附铁物体的现象，这就是最早的磁现象。
随着科学的发展，人们对磁现象的研究得到了进一步的深入。
2. 磁场的概念磁场是指磁力的作用区域。
当一个物体具有磁性时，它周围就会形成一个磁场。
磁场可以通过磁力线表示，磁力线从北极（N极）指向南极（S极），形如一条条闭合的曲线。
3. 磁力的性质磁力有吸引和排斥两种性质。
同性相斥，异性相吸。
当两个磁体中的同性极相对时，它们会互相排斥；当两个磁体中的异性极相对时，它们会互相吸引。
二、学习目标了解42磁现象的基本知识，包括磁现象的起源、磁场的概念以及磁力的性质。
三、学习内容1. 磁性与非磁性物质磁性物质是指能够被磁力吸引的物质，如铁、镍、钴等。
非磁性物质则不具备被磁力吸引的特性。
2. 磁体的极性磁体具有两个极性，即南极和北极。
南极指的是磁场中磁力线指向的那一端，而北极则是磁场中磁力线起始的那一端。
3. 磁力的作用磁力的作用有吸引和排斥两种情况。
当两个磁体中的同性极相对时，它们会互相排斥；当两个磁体中的异性极相对时，它们会互相吸引。
4. 磁场的表示磁场可以通过磁力线表示，磁力线从北极（N极）指向南极（S极），形如一条条闭合的曲线。
磁力线越密集，表示磁场强度越大。
四、学习方法与策略1. 观察实验现象通过观察实验现象，如铁物体被磁石吸附的现象，来了解磁性物质和非磁性物质的区别。
2. 分析磁场特性通过分析磁场的特性，如磁力的吸引和排斥性质，来理解磁力的作用及磁体极性的概念。
3. 通过实际操作磁体通过实际操作磁体，如将两个磁体相互靠近或相互远离，来观察磁力的作用情况，并加深对磁场表示的理解。
五、学习效果评价1. 实验报告学生需要进行相应的实验，并根据实验结果撰写实验报告，包括实验目的、实验步骤、实验数据以及实验结论等内容。
2022年人教版初中物理《第1节 磁现象 磁场 (2)》配套导学案(附答案)
第1节磁现象磁场【学习目标】1．通过阅读书本和讨论，从而了解磁现象和相关的概念，。
2．通过实验弄清楚磁极间的相互作用规律，能通过实验研究磁场的方向，进而会用磁感线描述磁场。
3．通过阅读和讨论了解地磁场，知道地磁的南极和北极。
【学习过程】一、新课引入：二、独立自主学习：请同学们快速阅读P119--P122的相关内容，然后独立完成以下学习任务。
〔1〕磁体能够吸引。
一个磁体有个磁极，它们分别是。
〔2〕磁极间的作用规律。
〔3〕磁化指。
〔4〕磁场是一种的特殊物质，为了描述磁场我们引出了磁感线，它是〔选填“存在〞或“不存在〞〕的。
〔5〕地球周围存在着磁场，我们叫它。
请结对相互更正，然后在组内展示质疑，如果还有不清楚的地方，请其他小组来帮助解决。
三、合作互助学习：1．设计实验一：条形磁铁两端磁性的强弱。
现象：。
你的结论：。
2．设计实验二：磁体间的作用规律现象：。
你的结论：。
3．设计实验三〔对照课本想想做做〕〔1〕用磁针怎样确定包着布的磁体的N极呢？说出你们的方法。
〔2〕把几只小磁针放在条形磁体周围不同的地方，磁针所指方向相同吗？说说你们的发现。
现象：。
你的结论：。
4．演示实验四：条形磁体、蹄性磁体的磁场分布〔轻敲玻璃板观察铁屑分布〕〔1〕根据你看到的现象，画出条形磁体、蹄性磁体的磁感线。
〔2〕观察课本条形磁体、蹄形磁体的磁感线的分布情况，你能归纳出磁感线的一些特点吗？我的归纳：。
〔3〕磁感线是真实存在的线吗？引入磁感线是什么研究问题的方法？5．实验探究：为什么小磁针静止时能指南北呢？让一个小磁针在水平面内自由转动，发现静止后小磁针南极指南，北极指北；再施加一个力，让小磁针在东西方向静止后放手，发现小磁针转回南北方向。
探究归纳：地球周围存在着。
地球是一个巨大的磁体，所以它有两个磁极，称为和。
地磁的两极与地理的两极并不重合，地磁的南极在地理的附近，地磁的北极在地理的附近；因此小磁针所指的南北方向与正南、正北有一个偏差角度，称之为，世界上最早准确记述这一现象的是我国宋代学者。
九年级物理《3.1磁现象(一)》导学案
九年级物理《3.1磁现象（一）》导学案学习目标：1．知道磁体有吸铁性和指向性。
2. 知道磁极及磁极间相互作用的规律。
3．知道磁化的方法。
重点：磁性、磁化的概念，磁体间的相互作用规律。
难点：磁化现象。
使用说明和学法指导：本节重点是磁性、磁化的概念，磁体间的相互作用规律，我们把学生分组，分发磁体、大头针等，结合教材30页，实验获取知识。
课前自学案1、回忆小学《科学》课中你学习过哪些与磁有关的物理知识？2．认识磁体用以下的物体进行探究：请你找两个有磁性的物体，另外准备的物体还有：大头针、铁片、铜片、硬币、纸片、玻璃片等。
课堂探究案一、交流预习情况1．交流你的思考和做小实验的情况。
2.讨论：你还想了解哪些知识？。
二、认识磁体用你准备的一些物体（两个有磁性的物体、大头针、铁片、铜片、硬币、纸片、玻璃片等），你能做哪些实验？通过实验请你试着回答下列问题。
1．用所给的磁体去吸引上面已经准备的各个物体，你有什么发现？答：。
2．在条形磁体上均匀地撤一些大头针，拿着中间提起，观察两端和中间吸引大头针数目，你有什么发现？答：。
3．当两个磁体靠近时你感觉到了什么（或看到了什么现象）？答：。
4．先观察一根大头针能否吸引另一根大头针，再让磁体吸引这根大头针过后，观察这根大头针能否吸引另一根大头针。
答：。
归纳小结整理：通过以上实验，我对磁体的认识是①叫磁性。
②叫磁体。
③叫磁极。
一个磁体有两个极，分别是极和极。
④磁极间相互作用规律：同名磁极及相，异名磁极及相。
⑤叫磁化。
[及时练习]两根外形完全一样的物体，一根是磁体，一根是铁，不用其它物体，怎样把它们区别出来？检测案1．磁体上的部分叫磁极，如果把一根条形磁铁水平悬挂起来，当它静止时，总是一端指南，另一端指北，指南的那个磁极叫极，用符号表示，指北的那个磁极叫极，用符号表示。
2．当两根条形磁体的N极与N极靠近时会，S极与S极靠近时会，N极与S极靠近时会。
（选填“排斥、吸引”）3．磁体不能吸引下列哪类物质（）A 铁，钴B 钴，镍C 铁，镍D 铜，铝4．在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是（）A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极5．一考察队在在森林里迷失了方向, 他们拿出指南针定向,指针最终指向如图所示,请在图中圈内填写“东”、“西”、“南”、“北”。
mjt16-《磁现象-磁场》导学案 2021-2022学年人教版九年级物理全一册
第二十章 第1节 《磁现象 磁场》导学案 班级： 姓名： 【学习目标】 1、认识磁性、磁体、磁极、磁化。
2、通过实验认识磁极与磁极间的相互作用。
3、通过实验认识磁场4、知道磁感线可用来形象地描述磁场，会用磁感线描述磁体周围的磁场分布状况。
5、认识地磁场。
【学习重、难点】1、知道磁体周围存在磁场，会用磁感线描述磁体周围的磁场分布状况。
2、认识磁场的存在，用磁感线描述磁场。
一、提出问题：请帮个忙：老师不小心把大头针散落在地上，你们能帮老师快速地收集起来吗？二、课堂探究：知识点一：磁现象（阅读课本P119-120，回答下列问题）1、磁体：物体具有吸引 等金属的性质叫做磁性，有磁性的物体叫做磁体。
2、磁极：磁体中磁性 的两个部位叫磁极。
3、磁极间相互作用规律：同名磁极互相 ，异名磁极互相 。
3、磁化：一些物体在 的作用下会获得磁性，这种现象叫做磁化。
知识点二：磁场（阅读课本P120-121，回答下列问题）1、磁体周围存在着一种能 的物质，这种物质叫做磁场。
2、磁场中各处的磁场方向不同，物理学中把 规定为该点的磁场方向。
3、用一些 来形象地描述磁场，这些曲线叫做磁感线。
磁体外部的磁感线都是从磁体的 极出发，回到 极的。
该铁钉已经被磁化成磁体，它的钉尖是南极还是北极？为什么？ 铁棒 会往下掉吗？请标出条形磁体和蹄形磁体的南北极。
知识点三：地磁场（阅读课本P1222，回答下列问题）为什么指南针能指南北呢？原来地球就是一个巨大的。
它的形状与的磁场很相似。
地磁南极在地理极附近。
地理的两极与地磁的两极并不重合，最早是由我国宋代学者发现。
【课堂练习】1.如图，有条形磁铁甲和铁棒乙，甲与乙不能发生相互吸引的是（）A B C D2、下面情况中，能断定钢棒原来就有磁性的是（）A．将钢棒的一端靠近磁铁的一端，两者互相吸引；B．将钢棒的一端靠近磁铁的一端，两者互相排斥；C．将钢棒放在磁铁附近，钢棒会被磁化；D．将钢棒靠近铝物质，两者既不吸引又不排斥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电磁现象》16.1 磁现象磁场考点1：磁性、磁体、磁极1、为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（）A．将甲实验中的条形磁铁平移靠近三颗小铁球B．将乙实验中的两根条形磁铁相互平移靠近C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D．将丁实验中放在一堆大头针上的条形磁铁提起2、如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S 极，下列说法正确的是（）A．小铁块受到的重力始终不变B．小铁块对磁铁的压力始终不变C．小铁块受到的摩擦力始终不变D．小铁块对磁铁的压强始终不变3、如图一根条形磁铁，左端为S极，右端为N极．下列表示磁体周围、从S极到N极磁性强弱变化情况的图象中正确的是（）考点2：磁化被磁化的物体与使它磁化的磁极相靠近的那端一定是异名磁极。
1、如图所示的实验中，若将以下给出的物体依次置于U形磁体与回形针之间，会使回形针下落的是（）A．铜皮 B．钢板 C．纸片 D．玻璃2、铁屑、钢锯片、铜线、回形针、银币、缝衣针、铝片，根据能否被磁化可以分为两类．可磁化类：，不可磁化类：。
3、小华发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡贴在面板上不插入，看能否通电；③将专用磁卡插入，看能否通电．其中可行的方法是（填序号）4、干簧管（也叫干簧继电器）比一般机械开关结构简单，体积小，工作寿命长；而与电子开关相比，它又有抗负载能力强的特点，工作可靠性很高。
如图甲所示，是干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上。
（1）如图乙所示，当将一个条形磁铁与干簧管平行放置时，干簧管的两磁簧片被磁化，则磁簧片ab的b端为极；磁簧片cd的c端为极，它们将因相互而触接。
（2）如图丙所示，是小明用干簧管自制的水位自动报警器的结构简图。
当水面在A、B之间正常水位时，上、下两干簧管都远离条形磁铁，磁簧片没有被磁化，是断开的，红、绿灯都不发光，电铃不响；当水面上升到最高水位A处时，灯发光，电铃响；当水面下降到最低水位B处灯发光，电铃响。
这样通过红、绿灯的发光情况就可以判断水位是否正常。
考点3：磁性材料1、橡皮泥具有很强的可塑性，深受小朋友们的喜爱．现在有一种爱吞磁铁的橡皮泥，把高强磁铁放在旁边，磁铁会被慢慢吞噬（如图所示）．磁铁会被吞噬的原因是（）A．橡皮泥受到磁铁的压力 B．橡皮泥有较强的粘连性C．高强磁铁具有动能 D．橡皮泥中含有磁性物质2、磁性材料已经在现代生活和科学技术中广泛使用，下列元器件中，没有应用磁性材料的是（）A．录音带 B．存储软盘 C．CD、DVD、VCD光盘 D、、银行储蓄卡 E．电冰箱门上的密封条 F、收音机里面的天线磁棒 H、录音机的磁头I、磁盘 H、公交汽车卡考点4：磁极间的相互作用在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是（）A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极考点5：物体是否具有磁性的判断方法判断物体是否具有磁性可以利用吸铁性、指向性、磁极间的相互作用、磁体的磁极磁性最强的特点来判断。
要判断一个磁体的N、S极时，只能利用“指向性”和“磁极间的相互作用”。
1、根据磁极间的相互作用来判断判断两根钢条甲和乙是否有磁性时,可将它们的一端靠近小磁针的N极或S极。
当钢条甲靠近时,小磁针自动远离;当钢条乙靠近时,小磁针自动接近,由此可知（）A.两根钢条均有磁性B.两根钢条均无磁性C.钢条甲一定有磁性,钢条乙一定无磁性D.钢条甲一定有磁性,钢条乙可能有磁性2、如图所示，在把钢棒乙向右移动的过程中，如果乙位于甲的一端时二者相互吸引，位于另一端时二者相互排斥，则下列说法正确的是（）A．只有甲是磁体B．甲与乙一定都是磁体C．只有乙是磁体D．无法判断哪一个是磁体小结：由互相吸引不能肯定磁性存在，由互相排斥可以确定磁性存在3、根据磁体的磁极磁性最强来判断图中AB、CD是两根外形完全相同的金属棒，用AB的一端靠近CD的中间部分时，CD被吸起；用CD的一端靠近AB的中间部分时，没有吸引，由此可以判断（）A．AB是磁体，CD不是磁体B．CD是磁体，AB不是磁体C．AB、CD都是磁体D．不能判定哪一根是磁体考点6：磁场1、以下说法不正确的是（）A、磁场、磁感线都是客观存在的，地磁场是磁场的一个特例。
B、磁感线是为了直观、形象地描述磁场而引入的带方向的曲线。
C、磁感线是为描述磁场而建立的理想模型。
D、磁感线是封闭的曲线。
E、磁感线立体的分布在磁体周围，而不是平面的。
F、磁感线不相交。
G、磁感线的密疏程度表示磁场的强弱，没画磁感线的位置没有磁场。
H、磁感线方向就是磁场方向，也是磁场中的小磁针的北极所指的方向，三者永远是一致的。
2、爱因斯坦曾说过，“磁场”在物理学家看来“正如他坐在椅子上一样实在”．这句话形象地说明了（）A．磁场是为研究问题而假想的 B．磁场是真实存在的一种物质C．椅子一定是磁体 D．磁场是看得见、摸得着的3、如图所示，是小宇同学画出的几种磁体周围磁感线的分布情况，其中不正确的是（）A B C D E4、关于磁场和磁感线，下列说法正确的是（）A、只有在磁铁周围才有磁场B、磁感线是由铁屑组成的C、磁体周围的磁感线都是从磁体的北极出来，回到南极D、在磁场中某点，小磁针静止时，S极所指的方向就是该点的磁场方向考点7：地磁场1、关于磁体和磁场，下列说法正确的是（）A．悬挂起来的小磁针静止时，小磁针的北极指向地理的南极附近B．没有磁感线的区域就没有磁场C．磁体的周围都存在着磁场D．磁场中，小磁针南极所指的方向为该点的磁场方向2、甲、乙、丙三个同学用长导线作为“绳子”，按右图所示的情景进行跳绳游戏。
当甲、乙同学沿（选填“东西”或“南北”）方向站立摇绳时，灵敏电流表指针的偏转才最明显。
原因是。
3、一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止在竖直方向，且N极朝下，则他所处的位置是（）A．赤道附近 B．地理南极附近C．地理北极附近 D．一座山顶上4、假设将小磁针放在地理北极上，那么小磁针的N极将（不考虑磁偏角）（）A．指北B．指南C．竖直向下D．竖直向上5、某报报道一则消息：“上海的雨点鸽从内蒙古放飞后，历经20余天返回上海市区的鸽巢．”信鸽这种远距离辨认方向的本领实在令人称奇．人们对信鸽有高超的认路本领的原因提出了如下猜想：信鸽有高超的认路本领的原因是（）A．信鸽对地形地貌有极强的记忆力；B．信鸽能发射并接收某种超声波；C．信鸽能发射并接收某种次声波；D．信鸽体内有某种磁性物质，它能借助地磁场辨别方向．16.2 电生磁考点8：通电直导线周围的磁场1、丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场．如图所示，我们实验时要在通电直导线下方放一个（）A．螺线管 B．U形磁铁 C．小磁针 D．电流表2、课堂上教师做了如图所示的演示实验，同学们根据实验现象得到如下结论，其中不正确的是（）A．甲、乙两次实验表明通电导线周围存在磁场B．甲、丙两次实验表明磁场对电流有力的作用C．甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关D．甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关考点9：通电螺线管的磁场如下图所示，关于通电螺线管产生的磁场，下列判断正确的是（）A．A点的磁场向左B．B点的磁场向左C．C点的磁场向左D．D点的磁场向右考点10：安培定则通电螺线管旁边放有小磁针，小磁针静止时的指向如图所示，其中正确的是（）A B C D考点11：通电螺线管的极性和电流方向的判断开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是电磁线管的N极，c端是电源正极B．b端是电磁线管的N极，d端是电源负极C．a端是电磁线管的N极，d端是电源正极D．b端是电磁线管的N极，c端是电源负极16.3 电磁铁电磁继电器考点12：探究影响电磁铁磁性强弱的因素的实验1、如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是（）A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变2、根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的______极；实验中用铁钉插在线圈中的目的是．甲、乙串联的目的是；观察，比较电磁铁的磁性强弱；实验方法、、；电磁铁吸引的大头针下端分散的原因是。
3、如图所示是小明同学探究电磁铁跟哪些因素有关的实验装置，A是电磁铁，B是弹簧，C 是铁块．图示中的弹簧长度为15cm．a、b两接线柱之间的线圈匝数是1500匝，a、c两接线柱之间的线圈匝数是2500匝．其实验数据已记录在表中．通过分析第3、4次实验数据，你可得出的结论是________．4、如图所示是一种小区单元防盗门锁的原理图，其工作过程是：当有人在楼下按门铃时，通过语音系统与楼上对应住户确认身份后，楼上的人闭合开关，门上的电磁铁通电，衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内，在关门时，开关断开，衔铁在作用下，合入门扣，在合入门扣的过程中能转化为能；同一单元的十几家用户每家都控制一个开关，这些开关是（并联/串联）。
考点13：电磁铁的构造和原理小明同学在一个空心纸管上绕了一些漆包线，为了使导线通电后产生的磁场明显增强，可以采用的办法是（）A．拆去若干圈导线，使所绕导线的电阻减小一些B．在空心纸管内部放人一个尽量粗一些的铁芯C．再多绕若干圈导线，并在空心纸管内部放入一个铜芯D．在空心纸管内部放人任意材料的金属都可以考点14：影响电磁铁磁性强弱的因素如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是（）A．电磁铁磁性逐渐增强B．电磁铁左端为S极C．电磁铁周围不产生磁场D．条形磁铁与电磁铁相互吸引考点15：电磁继电器的组成、原理和特点1、城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）电流/A所用接线柱弹簧长度/cm1 a、b 161.5 a、b 17.02 a、b 17.82 a、c 18.52、如图所示，是一种水位自动报警器的原理示意图，当水位未达到金属块A时，要求绿灯亮，电铃不响；当水位上升达到金属块A时，要求红灯亮，电铃响，从而报警．请你用笔画线代替导线，按照上述要求在图中连接电路．3、如右上图所示的是恒温箱的简易电路图．其工作原理是，接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路，电热丝停止加热．当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定．4、如图是直流电铃的原理图。
