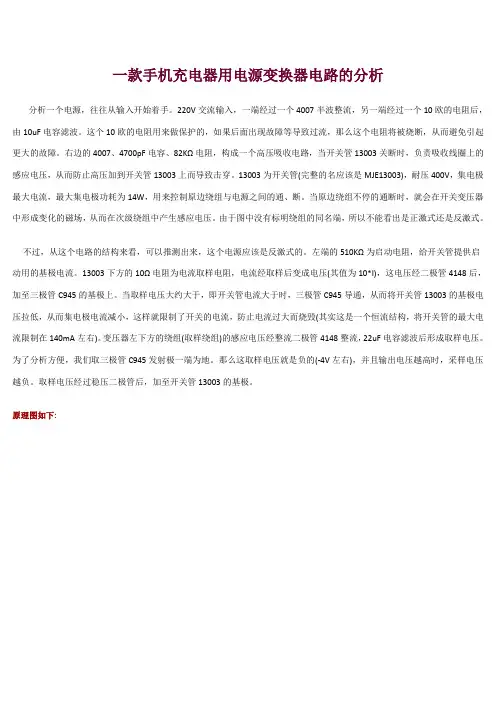

一款手机充电器用电源变换器电路的分析分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于，即开关管电流大于时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过稳压二极管后，加至开关管13003的基极。

原理图如下:前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机充电器电路图详解

手机充电器电路图详解充电器电路手机（或其它小电器）充电器多如牛毛，不同厂家的电路结构大不相同，随着科技的进步新技术、新元件的出现又增加了新款的充电器，再加上山寨充电器充斥其中，导致小小充电器电路结构琳琅满目，让人应接不暇。

但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器，可作为经典教材进行研究，笔者使用这款充电器已有三年之久，由于后来大电流的快充的出现，现在已经不用它了，只将其作为一种研究对象进行分析，今天就将此分享给大家。

电路原理图见下图：电路图分析：一、该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变换过程：交流（AC，输入市电）→直流（DC）→交流（AC，高频）→直流（DC，输出）；电路由整流、振荡、稳压、保护四大系统组成。

二、输入整流、滤波电路：由二极管VD1、电解电容器C1组成，属于半波整流电路，输出脉动直流电压，峰值电压311v，经电容滤波达到300v左右的直流电压。

VD1为1N4007这个二极管使用比较普遍，最大整流电流1A，最大反向电压1000v；电解电容器的耐压要大于300v；三、振荡电路：由R2、VT1、L1、L2、C4、R5组成，如果没有L2、C4、R5反馈支路的存在，三极管VT1过着一种平淡的田园生活，它通过偏置电阻R2提供合适的偏压，形成了一般的放大电路，但第三者---反馈电路的插足让它的生活不再平静，而是动荡不安--形成了振荡电流。

L2为反馈线圈，从图上L1、L2同名端的关系看出该反馈属于正反馈，于是形成了振荡电路，由于电容C4的存在导致该振荡电路形成的振荡是间歇振荡，不是正弦波；起振过程：电路接通时，启动电阻R2为电路提供偏置电流，于是VT1的集电极就有电流Ic通过Ic,当集电极线圈L1电流发生变化时（0→增加），就会产生自感电动势，方向上+下-，因L2与L1同绕在一个磁心上，于是L2在互感的作用下，产生下+上-的感应电动势；版权所有。

实用万能充电器电路原理图及分析

实用万能充电器电路原理图及分析一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。

在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。

具体电路原理如下。

1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。

接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。

该电压经开关变压器T的1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。

此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。

由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。

随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。

在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。

在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充电电压。

2．充电电路该电路主要由一块软塑封集成块IC1(YLT539)和三极管VT3等组成。

从变压器T的1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V左右电压(空载时)，该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1(YLT539)的1脚，为其提供工作电源。

集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。

手机万能七彩充电器的制作[1]

⼿机万能七彩充电器的制作[1]⼀款实⽤的“⼿机万能七彩充电器”的制作⼿机万能七彩充电器套件制成后，适合充容量为250～3000mA锂离⼦、镍氢电池；充电时，七彩灯闪烁，指⽰灯的颜⾊依次变化，发出绚丽多彩的七彩光芒，饱和后熄灭；内设⾃动识别线路，可⾃动识别电池极性；输出电压为标准4.2V，能⾃动调整输出电流，使电池达到最佳充电状态，可保护电池，延长电池的使⽤寿命，是移动电话的理想伴侣。

本套件采⽤分离元⽓件的开关电源电路，适合学校教学，具有制作成功率⾼、电路可靠、体积⼩、重量轻、效率⾼等优点。

适合电⼦爱好者安装使⽤。

主要技术参数是输⼊：AC220V50/60HZ。

卡针处输出：DC 4—4.2V，200±80mA；USB接⼝处输出：DC 9—10V，180±80mA。

⼀、电路⼯作原理本电路由开关电源和充电电路两部分组成。

下图是电路原理图:1、开关电源。

开关电源是⼀种利⽤开关功率器件并通过功率变换技术⽽制成的直流稳压电源.对电⽹电压及频率的变化适应性强等优点。

本套件利⽤间歇振荡电路组成的开关电源，也是⽬前⼴泛使⽤的基本电源之⼀。

当接⼊电源后，通过整流⼆极管VD1、R1给开关管Q1提供启动电流，使Q1开始导通，其集电极电流Ic在L1中线性增长，在L2中感应出使Q1基极为正，发射极为负的正反馈电压，使Q1很快饱和。

与此同时，感应电压给C1充电，随着C1充电电压的增⾼，Q1基极电位逐渐变低，致使Q1退出饱和区，Ic开始减⼩，在 L2中感应出使Q1基极为负、发射极为正的电压，使Q1迅速截⽌，这时⼆极管VD1导通，⾼频变压器Ｔ初级绕组中的储能释放给负载。

在VT1截⽌时，L2中没有感应电压，直流供电输⼈电压⼜经R1给C1反向充电，逐渐提⾼Q1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。

这⾥就像单端反激式开关电源那样，由变压器Ｔ的次级绕组向负载输出所需要的电压，在C4的两端获得9V的直流电，供充电电路⼯作。

手机充电器电路图原理

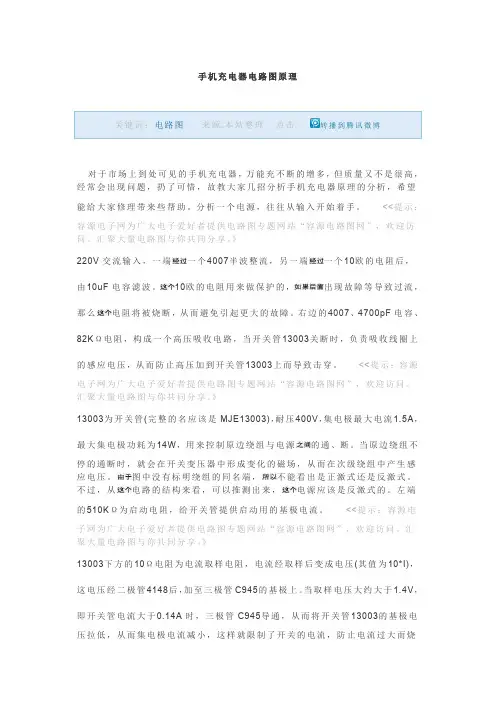

手机充电器电路图原理关键词：电路图来源:本站整理点击:转播到腾讯微博对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。

分析一个电源，往往从输入开始着手。

<<提示：容源电子网为广大电子爱好者提供电路图专题网站“容源电路图网”，欢迎访问。

汇聚大量电路图与你共同分享。

》220V交流输入，一端一个4007半波整流，另一端一个10欧的电阻后，由10uF电容滤波。

10欧的电阻用来做保护的，出现故障等导致过流，那么电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

<<提示：容源电子网为广大电子爱好者提供电路图专题网站“容源电路图网”，欢迎访问。

汇聚大量电路图与你共同分享。

》13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

图中没有标明绕组的同名端，不能看出是正激式还是反激式。

不过，从电路的结构来看，可以推测出来，电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

<<提示：容源电子网为广大电子爱好者提供电路图专题网站“容源电路图网”，欢迎访问。

汇聚大量电路图与你共同分享。

》13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

手机充电器电子电路原理分析及图解

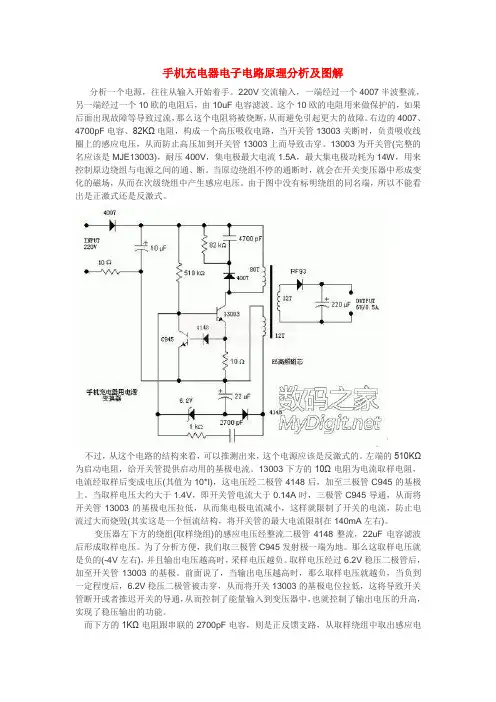

手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机万能充电路原理图

手机万能充电路原理图满意答案好评率：93%手机万能充电器的电子电路图与工作原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。

在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。

该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。

PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。

当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。

开关管的截止时间取决于负载电流的大小。

开关管的导通／截止由电平开关从输出电压取样进行控制。

因此这种电源也称非周期性开关电源。

220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。

由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。

开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。

此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。

Ｖ２的截止时间与其输出电压呈反比。

ＶＤ１７的导通／截止直接受电网电压和负载的影响。

手机充电器原理及原理图

手机充电器原理及原理图分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机充电器电路原理图

分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510K Ω为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机充电器原理图

一款手机充电器用电源变换器电路的分析这个电路有稳压和限流功能，正好做LED驱动电源。

磁芯改为EE19，线圈的匝数不知道怎么数，准备估计着多试试几次。

另外查了一下，EE19功率是10W（50KHZ），功率应该够了吧。

分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

手机电池简易万能充

手机电池简易万能充电器目前市场上面充斥着形形色色、各式各样的手机电池万能充电器，这些充电器电路简单、成本低廉，其内部大都采用了一个小型的开关电源电路，这里介绍简易的手机电池万能充电器，（一）电路组成该万能充实质为小型开关电源电路，可分为：输入整流滤波电路、开关振荡电路、过压保护电路、次级整流滤波电路、稳压输出电路、自动识别极性及充电电路、跑马灯充电指示电路等。

（二）电路基本工作原理当充电器插到交流电源上后，220V交流电压经D1半波整流、C1滤波，得到约300V左右的直流电压。

由Q1、T1、R1、R3、R4、R5、C2等元件组成的开关振荡电路将直流转换为高频交流，振荡过程如下：通电瞬间，电压通过启动R1为开关管Q1提供从无到有增大的基极电流I B，Q1集电极产生从无到有增大的集电极电流I C，电流流经T1的1-2绕组，产生上正下负的自感应电动势，同时T1的正反馈绕组3-4中感应出上正下负的互感电动势，经R3、C2等反馈到Q1的基极，使I B增大，这是一个强烈的正反馈过程：↑→I C↑→T1（I此作用下，Q1进入饱和状态，T1储存磁场能量。

正反馈绕组不断对C2充电，极性上负下正，使Q1基极电压下降，后Q1退出饱和状态，T1 1-2绕组电流减小，T1感应电动势全部翻转，T1 3-4绕组的感应电动势极性上负下正，反馈到Q1的基极后，IB再减小，如此循环，进入另一个正反馈过程，Q1迅速截止。

C2在自身放电及+300V对它的反向充电的作用下，使Q1基极电压回升，进入下一轮循环，产生周期性的振荡，使Q1工作在不断的开、关状态下。

在Q1截止期间，T1次级绕组（5-6绕组）感应电动势的极性为上正下负，此时D3导通，该电动势对电容C4充电，在C4上得到约10V（带负载时约7.6V）左右的直流电压，向负载供电。

在T1正反馈绕组外还设有由D2、C3、Z1组成的过压保护电路，当220V电源电压异常升高导致输出电压也升高时，过压保护电路中的稳压二极管Z1将反向击穿导通，使开关管停振，输出端无电压，起到保护作用。

实用手机万能充电器电路原理图和分析说明

由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。

当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。

万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。

下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。

该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。

四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。

面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。

一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。

在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。

具体电路原理如下。

1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。

接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。

该电压经开关变压器T的1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。

此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。

由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。
