双人快保作业详细流程44页PPT
两人快修标准作业流程
6.检查发动机、变速器上部橡胶支座;检查发动机机舱内各管路接头;检查助力转向油、制动滚、离合器液(部分车型)、冷却液和雨刮水液位和液质;检查后窗除霜/右后视镜加热功能(部分车型)
7.关闭发动机;
检查仪表档位指示灯、手刹及手刹警示灯,拉动手刹检查齿数,松手刹;
配合B启动发动机
按下后窗除霜/后视镜加热开关(部分车型)、点烟器
4.打,检查空调各种模式下各出风口量以及温度;检查音响系统;检查点烟器
5.检查制冷剂量、散热器风扇和冷凝器风扇;检查PVC阀;检查皮带张紧度
6.操作加速踏板,检查发动机转速表;
检查车内前部灯光、化妆镜、检查中控锁、车窗、后视镜(部分车型驾驶员侧加热功能);
关闭发动机
31.检查并装回备胎
32.复查制动钳铜螺栓;
填写工单
32.升车,检查机油泄漏;
复查制动钳铜螺栓;
降车至车辆完全落地
车辆完全落地
33 .检查变速箱、发动机油油量;
33.收拾举升支撑,取下翼子板罩,整理工具
34.按压车身,检查车辆左侧减震器
34.按压车身,检查车辆右侧减震器
35.填写并粘贴保养提示贴;
7.检查自动变速箱油/发动机油量和油质;
拆卸、检查空气滤清器滤芯;
检查起动电压
8.检查驾驶员侧安全带和门边灯;
检查其余门玻璃升降、门边灯、安全带、门锁开关及儿童锁状况
8.检查杂物箱灯、空调滤清器滤芯,情节烟灰缸;
检查副驾席电动座椅工作状况(部分车型);
检查尾箱内部灯光,取出备胎
9.关闭发动机
9.松开机油加注盖,盖下发动机舱盖
10.安放左侧,右侧举升支撑块,做好举升前准备;
提醒作业人员准备升车

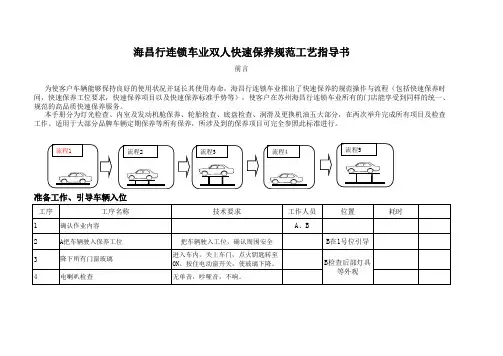

双人快速保养规范工艺指导书含人员走位
工序工序名称技术要求工作人员位置耗时1确认作业内容A、B2A把车辆驶入保养工位把车辆驶入工位,确认周围安全B在1号位引导3降下所有门窗玻璃进入车内,关上车门,点火钥匙转至ON。
按住电动窗开关,使玻璃下降。
4电喇叭检查无单音,吵哑音,不响。
海昌行连锁车业双人快速保养规范工艺指导书前言为使客户车辆能够保持良好的使用状况并延长其使用寿命,海昌行连锁车业推出了快速保养的规范操作与流程(包括快速保养时间,快速保养工位要求,快速保养项目以及快速保养标准手势等),使客户在苏州海昌行连锁车业所有的门店能享受到同样的统一、规范的高品质快速保养服务。
本手册分为灯光检查、内室及发动机舱保养、轮胎检查、底盘检查、润滑及更换机油五大部分,在两次举升完成所有项目及检查工作。
适用于大部分品牌车辆定期保养等所有保养,所涉及到的保养项目可完全参照此标准进行。
准备工作、引导车辆入位B检查后部灯具等外观流程3流程4流程2流程1流程5灯光检查-后部灯光检查灯光检查-前部灯光检查前方左右两侧灯具外观有无渗漏。
维修工A在车内能清晰看见B指令指令室内及发动机舱检查-甲(室内检查)7打开油箱盖开关、后备箱开关工作正常维修工A 8检查左前门灯、左前安全带开启正常维修工A 9检查左后门灯、玻璃升降开关、左后安全带工作正常维修工A 2位置10检查行李箱灯、检查备胎工作正常维修工A 3位置11检查油箱盖开启正常维修工A12检查右后门灯、玻璃升降开关、右后安全带工作正常维修工A 13检查右前门门灯、玻璃升降开关、右前安全带工作正常维修工A驾驶室内工序工序名称工艺装备工作人员站立位置耗时1安装翼子板防护三件套维修工B 车辆前方2是否需要拆卸发动机保护罩如有需要拆卸维修工B 车辆前方3检查电子风扇插座、氧传感器插头等无松动维修工B 车辆前方4检查蓄电池正副极及接头无松动维修工B 车辆前方5检查蓄电池电量(小灯指示)电量充足维修工B车辆前方4位置室内及发动机舱检查-乙(发动机舱检查)6检查制动液液面并清洁液壶表面在刻度范围内维修工B 车辆前方7按逆时针方向检查发动机舱线束各接头无松动维修工B 车辆前方8检查防冻液液面并清洁液壶表面在刻度范围内维修工B 车辆前方9检查动力转向液液面并清洁液壶表面在刻度范围内维修工B 车辆前方10检查玻璃清洗液液面并清洁液壶表面,适当添加清洗液在刻度范围内维修工B 车辆前方11检查发动机皮带张紧度无松动维修工B车辆前方工序工序名称工艺装备工作人员站立位置耗时放置好左右举升机托架(泡沫垫)确保位置准确、可靠、安全维修工AB1.2号位置1将车举升距离地面约10CM 举升机控制台轮胎检查流程3流程4流程2流程1流程52拆卸轮胎,同时对制动系统进行清洁和检查.轮胎托架,扭力扳手,检查摩擦片和制动盘摩擦表面磨损情况,制动软管与制动钳连接有无渗漏维修工AB 2.3位置3检查胎面、轴承使用轮胎花纹深度尺测量,花纹最小深度不低于1.6mm测量3点维修工AB 2.3位置工序操作工A操作工B技术要求站立位置1继续举升,检查底盘情况。

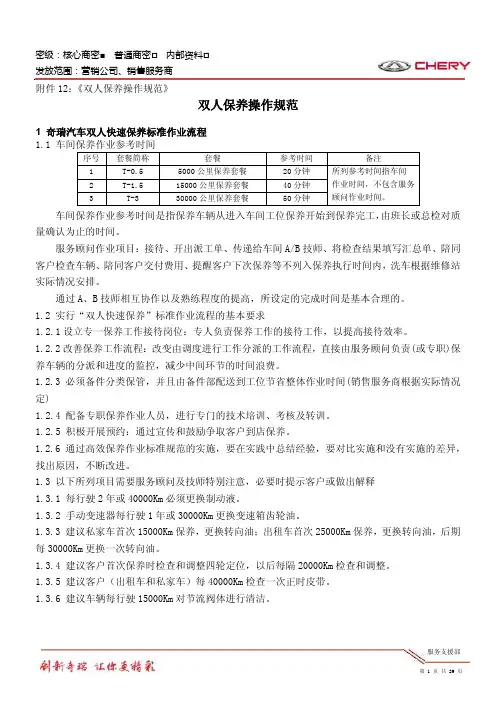

双人保养操作规范-4S店保养流程
附件12:《双人保养操作规范》双人保养操作规范1奇瑞汽车双人快速保养标准作业流程1.1车间保养作业参考时间是指保养车辆从进入车间工位保养开始到保养完工,由班长或总检对质量确认为止的时间。
服务顾问作业项目:接待、开出派工单、传递给车间A/B技师、将检查结果填写汇总单、陪同客户检查车辆、陪同客户交付费用、提醒客户下次保养等不列入保养执行时间内,洗车根据维修站实际情况安排。
通过A、B技师相互协作以及熟练程度的提高,所设定的完成时间是基本合理的。
1.2 实行“双人快速保养”标准作业流程的基本要求1.2.1设立专一保养工作接待岗位:专人负责保养工作的接待工作,以提高接待效率。
1.2.2改善保养工作流程:改变由调度进行工作分派的工作流程,直接由服务顾问负责(或专职)保养车辆的分派和进度的监控,减少中间环节的时间浪费。
1.2.3必须备件分类保管,并且由备件部配送到工位节省整体作业时间(销售服务商根据实际情况定)1.2.4 配备专职保养作业人员,进行专门的技术培训、考核及转训。
1.2.5 积极开展预约:通过宣传和鼓励争取客户到店保养。
1.2.6通过高效保养作业标准规范的实施,要在实践中总结经验,要对比实施和没有实施的差异,找出原因,不断改进。
1.3 以下所列项目需要服务顾问及技师特别注意,必要时提示客户或做出解释1.3.1 每行驶2年或40000Km必须更换制动液。
1.3.2 手动变速器每行驶1年或30000Km更换变速箱齿轮油。
1.3.3 建议私家车首次15000Km保养,更换转向油;出租车首次25000Km保养,更换转向油,后期每30000Km更换一次转向油。
1.3.4 建议客户首次保养时检查和调整四轮定位,以后每隔20000Km检查和调整。
1.3.5 建议客户(出租车和私家车)每40000Km检查一次正时皮带。
1.3.6 建议车辆每行驶15000Km对节流阀体进行清洁。
项目结果(在相应的□打“√”)更换发动机机油、机油滤清器更换□检查制动液液面、测含水量正常□ 添加□ 更换□检查防冻液液面、测冰点值正常□ 添加□ 更换□检查动力转向液正常□ 添加□ 更换□检查蓄电池正常□ 紧固□ 更换□检查灯光、方向盘、喇叭正常□ 调整□ 修复□检查组合仪表、空调系统正常□ 调整□检查音响系统、仪表板各按键正常□ 调整□检查驻车手柄、变速杆手柄正常□ 调整□检查离合踏板、制动踏板、油门踏板正常□ 调整□ 润滑□检查驾驶员座椅、安全带、门开关、门铰链、门锁、玻璃升降开关正常□ 调整□ 润滑□检查前舱线路和管路正常□ 调整□ 更换□检查随车工具和备胎正常□ 缺失□检查轮胎胎压、外观正常□ 充压□ 更换□检查底盘管路、油箱正常□ 调整□ 更换□检查减震器、传动轴、转向拉杆、悬架等底盘零件正常□ 调整□ 更换□诊断仪检测无故障码□ 传感器正常□检查玻璃洗涤剂正常□ 添加□ 更换□检查空气滤清器芯正常□ 清洁□ 更换□检查空调滤芯正常□ 清洁□ 更换□检查制动片(盘式)正常□ 调整□ 更换□检查正时皮带正常□ 紧固□ 更换□检查发电机皮带正常□ 紧固□ 更换□检查雨刮片、喷嘴正常□ 调整□ 更换□检查乘员座椅、安全带、门开关、门铰链、玻璃升降开关、天窗正常□ 调整□ 润滑□检查遮阳板、茶杯托、烟灰缸、点烟器、杂物盒、电子钟正常□ 调整□检查自动变速箱油正常□ 添加□ 更换□检查空调管路正常□ 调整□检查底盘螺栓力矩正常□ 紧固□更换手动变速箱油更换□更换汽油滤清器更换□轮胎换位、紧固轮胎螺母换位□ 紧固□检查火花塞正常□ 更换□轮胎气压(b a r )制动片厚度(m m )T 1.5油液、蓄电池参数油液补充量调整前:﹍﹍﹍﹍调整后:﹍﹍﹍﹍实测:﹍﹍标准:>2mm 制动液含水量﹍﹍﹍﹍%防冻液﹍﹍﹍﹍L 调整前:﹍﹍﹍﹍调整后:﹍﹍﹍﹍实测:﹍﹍标准:>2mm 防冻液冰点﹍﹍﹍﹍﹍℃制动液﹍﹍﹍﹍L 调整前:﹍﹍﹍﹍调整后:﹍﹍﹍﹍实测:﹍﹍标准:>2mm 转向液﹍﹍﹍﹍L 调整前:﹍﹍﹍﹍调整后:﹍﹍﹍﹍实测:﹍﹍标准:>2mm洗涤剂﹍﹍﹍﹍L紧固力矩符合要求间隙正常、无积炭建议维修保养项目1、﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2、﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3、﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍液面在正常范围内、油质正常无干涉、泄露现象发动机参数:怠速转速﹍﹍rpm;水温﹍﹍℃;喷油脉宽﹍﹍ms;空气流量﹍﹍g/S;进气压力﹍﹍bar;节气门开度﹍﹍%;点火提前角﹍﹍故障码:1、﹍﹍﹍﹍﹍﹍﹍2、﹍﹍﹍﹍﹍﹍﹍3、﹍﹍﹍﹍﹍﹍﹍4、﹍﹍﹍﹍﹍﹍﹍5、﹍﹍﹍﹍﹍﹍﹍6、﹍﹍﹍﹍﹍﹍﹍左前轮右前轮力矩值符合要求每1年或3万公里更换每3万公里更换无故障码,传感器工作正常洗涤剂充足,必要时添加滤芯无破损。
北京汽车双人快保教程
北京汽车双人快保流程销售本部服务技术科CATALOG 目录双人快保动作分解北京汽车双人快保概述双人快保流程预览1、编制说明2、工位设置北京汽车双人快保概述1、编制说明2、工位设置1、编制说明一、目的:为了强化北京汽车经销商的定期保养业务,特编制此文件。
通过在北京汽车经销商中推行统一的保养项目、标准的作业流程,以确保车辆保养质量、提高作业效率,提升客户满意度。
二、说明:本流程按2名技师配合操作模式进行编排,要点在于2名技师作业步骤、顺序合理、时间均衡、无冲突。
1万公里、2万公里、4万公里等定期保养项目在此基础上增加了个别项目,其作业顺序由经销商自行调整。
本文件仅作内部培训用,若有和车主手册、车间手册等技术资料不一致之处,须以技术资料为准。
规范流程展现专业2、工位设置注释:图中所有标注单位为mm ;举升机为剪式举升机,图中两个举升位为一个剪式举升机的示意图。
右图为双人快速保养工位示意图:工位设置要求:1、工位规格:4m ³7m 。
2、地面要求:地面铺设统一浅灰色号油漆。
3、工位区域标线:工位区域用统一色号的白色油漆条纹,线宽10厘米。
4、工具定位线:规格尺寸0.4m ³1.2m ,工位区域用统一色号的白色地砖标示,线宽10厘米。
工位设置原则:1、突出单独区域2、标准可视化3、剪式举升机4、线条清晰5、定位规范化6、气源易取得7、加强照明轮胎摆放车快修车轮胎摆放车快修车工具车工具车工位布置工位设施单工位设备基本要求:1、剪式举升机1个;2、多功能快修车2个;3、绕线组/器2个(如果快修工位为n个,绕线组应为n+1个);4、机修通用工具车2个及工具1套(用于放置快保工具包和维修工具包);5、快保工具包1和维修工具包2各1套。
6、快保专用照明顶灯1个7、轮胎摆放车2个剪式举升机举升定位标线举升高度需根据技师操作需要来设定,例:技师需将举升机举升至一半高度时(根据需求,若高度需120cm 时),可按下图半升时设置;当然,如果技师身高较高,需求半升高度为150cm 时,也可以按需求升至150cm 处。
双人快保操作流程
1、用手势、语言指示A 技师雨刮操作
1,手势正确、语音清晰,确保A技师 不生产误解 21,、配用合标A准技手师势查看雨刮与喷水装置是
灯光
2、用手势、语言指示A 2、检查灯光是否正常
技师进行灯光开关操作 3、即时将检查结果信息告知A技师
10 2
1、检查左尾灯、后雾 1、查看左尾灯、后雾灯、牌照灯、倒 指挥A技师检查 灯、牌照灯、倒车灯、 车灯、右尾灯是否正常点亮
90 3
检查倒车雷达功 能 2、并检查后备箱灯
1、打开后备箱盖,用手拢在后备箱灯 处,检查灯光是否正常,检查时保持 后备箱盖打开
2、完毕后向A技师发口令“关灯”
1、安装完尾排,向A技师发出“起动
3、安装尾排,协且A技 ”口令
师记录发动机工况数据 2、根据双人快保报告相关数据要求记
录1、从车辆的后部回到车前,检查雨刷
上下、左右晃动轮胎,检查轮胎轴承 是否松旷
1、先拆右前轮,再拆右后轮 简单清
3、拆卸轮胎,检查轮 胎内侧状况
洁轮毂表面 2、用气动扳手先对角松开所有螺栓, 再全部卸下,将拆下的轮胎放在轮胎
105
2
车辆 检查右前轮胎及 右后 右前悬挂
架上 1、用手电筒检查刹车分泵、油管连接
4、检查刹车分泵,油 可靠,重点检查接头
确支撑
看到A技师升车手势后,按升车按钮 升车一小段距离
侧举 升器
3、再次检查支撑安全
举升器胶垫与车身完全接触后,再次 检查副司机侧车辆支撑并保证安全
80 4
升车
1、再次升车
1、看到A技师升车手势后,升车 2、将车辆举升到合适的操作位置
0
2、锁住支承臂升车至 升车至操作位置并锁住支承臂 确认车

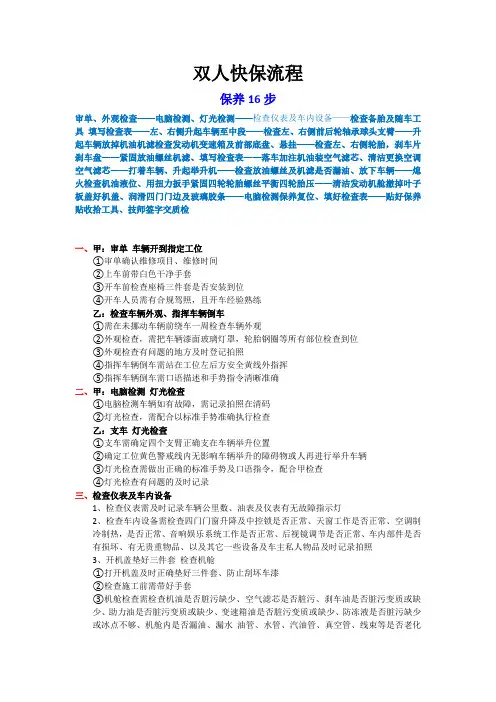

双人快保流程(1)(1)
双人快保流程保养16步审单、外观检查——电脑检测、灯光检测——检查仪表及车内设备——检查备胎及随车工具填写检查表——左、右侧升起车辆至中段——检查左、右侧前后轮轴承球头支臂——升起车辆放掉机油机滤检查发动机变速箱及前部底盘、悬挂——检查左、右侧轮胎,刹车片刹车盘——紧固放油螺丝机滤、填写检查表——落车加注机油装空气滤芯、清洁更换空调空气滤芯——打着车辆、升起举升机——检查放油螺丝及机滤是否漏油、放下车辆——熄火检查机油液位、用扭力扳手紧固四轮轮胎螺丝平衡四轮胎压——清洁发动机舱撤掉叶子板盖好机盖、润滑四门门边及玻璃胶条——电脑检测保养复位、填好检查表——贴好保养贴收拾工具、技师签字交质检一、甲:审单车辆开到指定工位①审单确认维修项目、维修时间②上车前带白色干净手套③开车前检查座椅三件套是否安装到位④开车人员需有合规驾照,且开车经验熟练乙:检查车辆外观、指挥车辆倒车①需在未挪动车辆前绕车一周检查车辆外观②外观检查,需把车辆漆面玻璃灯罩,轮胎钢圈等所有部位检查到位③外观检查有问题的地方及时登记拍照④指挥车辆倒车需站在工位左后方安全黄线外指挥⑤指挥车辆倒车需口语描述和手势指令清晰准确二、甲:电脑检测灯光检查①电脑检测车辆如有故障,需记录拍照在清码②灯光检查,需配合以标准手势准确执行检查乙:支车灯光检查①支车需确定四个支臂正确支在车辆举升位置②确定工位黄色警戒线内无影响车辆举升的障碍物或人再进行举升车辆③灯光检查需做出正确的标准手势及口语指令,配合甲检查④灯光检查有问题的及时记录三、检查仪表及车内设备1、检查仪表需及时记录车辆公里数、油表及仪表有无故障指示灯2、检查车内设备需检查四门门窗升降及中控锁是否正常、天窗工作是否正常、空调制冷制热,是否正常、音响娱乐系统工作是否正常、后视镜调节是否正常、车内部件是否有损坏、有无贵重物品、以及其它一些设备及车主私人物品及时记录拍照3、开机盖垫好三件套检查机舱①打开机盖及时正确垫好三件套、防止刮坏车漆②检查施工前需带好手套③机舱检查需检查机油是否脏污缺少、空气滤芯是否脏污、刹车油是否脏污变质或缺少、助力油是否脏污变质或缺少、变速箱油是否脏污变质或缺少、防冻液是否脏污缺少或冰点不够、机舱内是否漏油、漏水油管、水管、汽油管、真空管、线束等是否老化开裂破损、发动机机爪是否老化开裂、电瓶寿命检测发电量检测、节气门是否脏污缸内积碳是否过多火花塞工作情况等如有问题及时记录拍照4、拿派工单去仓库领配件,拆检空调滤芯①领料前需经主管审核签字②拆检空调滤芯如脏污严重,需检查空调风道是否脏污,如有问题,一起拍照记录四、检查备胎及随车工具填写检查表①检查备胎及随车工具如有问题或缺少及时记录拍照②填写检查表之前检查有问题记录拍照的及时填写③检查表填写标准问题、原因、解决方案五、甲:在右侧升起车辆至中段①升车需观察支车臂是否摆放到位②确认工位黄色警戒线内无影响车辆举升的障碍物或人再进行举升③举升至中段后需确保安全锁锁止再进行检查乙:在左侧升起车辆至中段①升车需观察支车臂是否摆放到位②确认工位黄色警戒线内无影响车辆举升的障碍物或人再进行举升③举升至中段后需确保安全锁锁止在进行检查六、甲:检查右侧前后轮轴承球头支臂①确认举升机安全锁锁止再进行检查②检查出问题及时记录拍照乙:检查左侧前后轮轴承球头支臂①确认举升机安全锁锁止再进行检查②检查出问题及时记录拍照七、甲:升起车辆放掉机油机滤检查发动机变速箱及前部底盘①确认举升机安全锁锁止再进行施工检查②施工时做到油水不落地、工具不落地,配件不落地③机滤如果是纸质的需抽干净机滤座中残余机油④检查出问题及时记录拍照乙:检查后部底盘悬挂①确认举升机安全锁锁止再进行施工检查②施工时做到油水不落地工具不落地配件不落地③检查出问题及时记录拍照八、甲:检查右侧轮胎刹车片刹车盘①检查出问题及时记录拍照乙:检查左侧轮胎,刹车片刹车盘①检查出问题及时记录拍照九、甲:标准扭力紧固放油螺丝机滤①安装前检查螺丝、密封垫、圈是否有问题如有问题及时记录拍照更换②安装后清洗干净油渍乙:填写检查表①之前发现记录的问题及时填写②填写好后发现的问题及时告知前台十、甲:落车加注机油装空气滤芯①落车前确认工位黄色警戒线内无影响车辆下降的障碍物或人时再放掉安全锁进行落车②加注机油后需拍照记录加油量③安装空气滤芯前需清洁空气壳底部④施工前需带白色干净手套乙:清洁/更换空调滤芯①戴白色干净手套再进行施工②空调滤芯新旧对比记录拍照十一、甲:打着车辆①确认发动机舱拆装部件安装到位,机油加注完成无工作人员施工再进行着车②着车需带白色干净手套乙:操作升起车辆①确认举升机支车臂摆放在正确位置工位黄色警戒线内无影响车辆举升的障碍物或人时再进行举升②升好车辆后需确认安全锁锁止十二、甲:检查放油螺丝及机滤是否漏油(自检)①确认安全锁锁止再进入车辆下方进行检查②检查前需先清理干净油渍③确认无误后,甲乙技师相互检查乙:操作放下车辆①确认车辆底部所有拆装部位安装到位②确认工位黄色警戒线内无影响车辆下降的障碍物或人时再放掉安全锁进行落车十三、甲:熄火检查机油液位是否足够①带白色干净手套用干净纸巾擦拭机油尺检查②如需添加机油及时拍照记录加注机油量乙:用扭力扳手紧固四轮轮胎螺丝平衡四轮胎压①轮胎螺丝须紧至标准扭力②四轮胎压按季节添加至标准压力十四、甲:清洁发动机舱撤掉叶子板盖好机盖①确认机舱拆卸部件安装到位②机舱清洁前后记录拍照③确认无误后盖好头盖乙:润滑四门门边及玻璃胶条①施工前需带白色干净手套②确保施工时润滑油或松锈剂不要溅到车内十五、甲:电脑检测保养复位①电脑检测复位完成后收好电脑②如有故障及时检测报告乙:填写检查表十六、甲:贴好保养贴收拾工具①贴保养贴需戴白色干净手套施工②保养贴贴在前挡玻璃左上方甲乙:技师签字交质检①确认无误再签字②及时告知质检施工项目拆装位置。
BMW双人快速保养标准流程
位置5:最高
①给B技师信号将车辆落下
①按照A技师的提示将车辆落下
①如存在备胎,则检查备胎气压及花纹深度,将备胎放回,关闭后备箱①车况保养CBS数据复位,胎压复位②按照B技师的提示启动发动机,让发动机在工作温度下运行
3分钟,并执行机油量检测,如不足,需熄火后添加
①更换机油滤芯及密封垫圈(按照标准扭矩拧
紧)②添加规定量机油并安装好机油加注口盖子
③添加雨刮水技师A
技师B
方法
胎压表、专用工具
119240、扭力扳手
①备胎气压调整在
4.2bar②滤芯器安装力矩25N.M
工具①给A技师信号启动发动机
①参照ISTA标准对保养数据进行复位②调出机油油量检测界面执行油位检测
①检查空调滤芯或更换
①检查或更换空气滤芯
BMW 双人快速保养作业流程(FLS )
举升机位置
作业
顺序
技师移动路线
位置1:地面
位置2:最高
位置3:中间
位置6:地面
位置4:距地面10CM
A
B
顺序。
随书课件项目六:双人快保
10
车内
电动后视镜、点烟器、四门 玻璃、门锁工作情况是否正
常
检查蓄电池电压,极桩接线是
否牢靠。检查各线束、插头连
10
车外-发动机舱
接是否牢靠,检查各管路连接 是否牢靠。发动机关闭后检查
皮带张尽力,有无裂痕,毛刺,
清洁/更换空气滤清器滤芯。
关闭发动机,检查车内功
10
车内
能:电动后视镜、点烟器、 四门玻璃、门锁工作情况
打开发动机舱盖、铺设翼子板 8 车外-发动机舱 布,对发动机舱盖铰链进行润
滑
将车辆挡位挂入空挡位置,
9
车内
启动发动机,检查空调系统,
音响娱乐系统导航等
检查发动机舱有无泄露痕迹, 检查发动机润滑油,变速器油。 9 车外-发动机舱 转向助力液、制动液、防冻液 等油位及品质,必要时进行添
加或更换
关闭发动机,检查车内功能:
检查驻车制动(手刹)
如有更换汽滤项目,示意
23
A技师关闭发动机,拔下 燃油泵保险丝;示意A技
师启动发动机
如有更换汽滤项目,示意
24
A技师关闭发动机,拔下 燃油泵保险丝;示意A技
师启动发动机
25
B技师检查右前安全带锁 止功能
检查中控锁;检查左右 后视镜升起左前门玻璃,
检查安全带锁止功能
检查喇叭
检查方向盘间隙
(7)拆卸燃油滤清洗之前必须对油路系统进行泄压; (8)拆卸燃油滤清器时必须用油盆接住残留燃油; (9)禁止靠近火源和热源进行操作; (10)实习结束,整理清洁工具和场地。 2.设备/工量具/耗材 (1)设备:整车,常用工具,举升机、机修常用工具,工作 灯、盘式制动器活塞回位工具等 (2)耗材:三件套,翼子板布、制动液、防冻液、玻璃水、 机油、变速器油等。
车辆双人保养流程详解
填写检查记录单
填写检查记录单
19
继续举升时的检查
HIGH
1.
检查备胎的 胎压和磨损 状况
举升车辆至可换油高度
2.
填写检查记 录单
20
完全举升后的操作
HIGH
1. 更换机油滤清器、放 机油 2.检查前部底盘: 检查悬挂部件、检查排 气系统、检查制动油管、 检查燃油管路、检查螺 栓、检查传动轴、检查 转向拉杆 3. 更换密封圈、安装放 油螺栓 4.检查变速器油量
1. 2. 3.
4.
确认四轮轮胎的扭矩 安装备胎 检查火花塞 检查气门间隙
5.
加满新的制动液
39
40000Km比20000Km的增加项 再次举升后的操作
HIGH
配合A反复踩刹车踏板
制动系统放气详细…
40
40000Km比20000Km的增加项 再次举升后的操作
1.
添加制动液至标准量
取下维修保护布
关闭发动机仓盖 移开左侧举升器支架
HIGH
1.更换机油滤清器、放机油 2.检查前部底盘:
检查悬挂部件、检查排气系 统、检查制动油管、检查燃 油管路、检查螺栓、检查传 动轴、检查转向拉杆
3.更换密封圈、安装放油螺栓 更 4.检查变速器油量
1.更换燃油滤清器
2.检查后部底盘:
检查悬挂部件、检查排气系统、 检查制动油管、检查燃油 管路、检查螺栓、检查差 速器油量
检查工项目: 12. 电瓶情况 13. 轮胎情况、磨损和压力(包 括备胎) 14. 车灯操纵装置和前灯光束 15. 控制装置、门把手等的清洁 16. 怠速和怠速时排放的co值 17. _ 后制动片,后制动盘和卡 钳 18. _ 转向横拉杆球头,转向机 及防尘套 19. _ 助力转向功能,管路和接 头 20. _驱动轴防尘套 21. _油漆损伤和车身运转情况 22. _ 检测驾驶情况(噪音,稳 定性,仪表板工作情况)
第九代雅阁_5000公里双人快修作业流程表 (1)
14 15 16 17
拆卸左前制动片;检查制动钳销是否移动顺畅,拆卸、检查、清洁制动钳销,使 拆卸右后制动片;检查制动钳销是否移动顺畅,拆卸、检查、清洁制动钳销,使 用专用润滑脂润滑制动钳销;检查左前制动片及垫片,测量厚度,打磨制动片, 用专用润滑脂润滑制动钳销;检查右后制动片及垫片,测量厚度,打磨制动片, 清洁制动片及垫片,涂上专用润滑脂 清洁制动片及垫片,涂上专用润滑脂 清洁制动片夹持器,检查制动活塞及橡胶圈,检查制动盘,装回制动片,按规定 清洁制动片夹持器,检查制动活塞及橡胶圈,检查制动盘,装回制动片,按规定 扭矩紧固制动钳销螺栓、分泵螺栓 扭矩紧固制动钳销螺栓、分泵螺栓 检查左前轮胎状态,测量胎纹深度 装回左前轮胎,检查轮胎转动状况 检查左后轮胎转动状况,检查左后轮轴承间隙 检查有无气嘴帽,测量左后轮胎胎压,检查轮胎气嘴气密性。拆卸左后轮胎 检查左后减振器、制动油管和轮速传感器线束 检查右后轮胎状态,测量胎纹深度 装回右后轮胎,检查轮胎转动状况 检查右前轮胎转动状况,检查右前轮轴承间隙、转向横拉杆球头间隙 检查有无气嘴帽,测量右前轮胎胎压,检查轮胎气嘴气密性。拆卸右前轮胎 检查右前减振器、制动油管和轮速传感器线束
14 15 16 17
检查左前轮胎转动状况,检查车轮轴承间隙、转向横拉杆球头间隙 检查有无气嘴帽,测量左前轮胎胎压,检查轮胎气嘴气密性。拆卸左前轮胎 检查左前减振器、制动油管和轮速传感器线束
检查右后轮胎转动状况,检查车轮轴承间隙 检查有无气嘴帽,测量右后轮胎胎压,检查轮胎气嘴气密性。拆卸右后轮胎 检查右后减振器、制动油管和轮速传感器线束
第九代雅阁 5000公里双人快修标准作业流程表
作业 顺序 1 2 准备保养确认单,审核工单
作业项目A
车辆就位 准备保养所需工具
汽车双人快保工单
底盘前端 79 80 81 82 83 84 85 86 发动机下 87 方 88 89 90 91 92 93 94 95 96 97 98 99 100 撬杠 101 102 103 104 105 右前悬架 106 107 气压表 、 108 肥皂水、 109 花纹深度 尺 110 111 112 113 M18、 M21 套筒 锁紧前底盘螺栓 及扭力扳 手 检查转向机 检查右前避振器 检查右前下支臂、平衡 杆、转向球头等是否松 动磨损 检查右前制动油管和 ABS 传感器 检查传动轴 检查右前轮胎气压、胎 面槽清理、轮胎花纹深 度测量 空载 前 220KPa 后 220KPa 满载 前 250KPa 后 280KPa 检查冷凝器水箱底座固 检查冷凝器下支架是否松动、移位、变形或腐蚀 定支架 B 技师使用 M10 套筒及起动扳手,拆卸发动机下护 10mm套 板,插放在零件台车后方卡槽内 拆卸发动机下护板 筒 将固定螺栓放在零件台车上 将废油收集机推至发动机下方,汇油盆对准放油螺 栓口 M13 扳手 排放机油 使用 M13 扳手慢慢松开放油螺栓,排放机油,注意 机油流放角度 目视检查放油螺栓垫片和螺纹状态,使用抹布清洁 螺栓,如果螺纹损坏则需更换放油螺栓 待机油垂直流挂时,将废油收集机前移,汇油盆可 机油过滤 拆卸机油滤芯 同时承接放油口机油及机滤座机油 器扳手 使用机滤拆装专用工具,拆下机油滤芯 目测机油滤芯底座螺栓是否良好,检查底座上是否 检查机油滤芯底座螺栓 有密封圈,用无纺布将擦拭干净 检查排气歧管密封是否正常 检查排气歧管、变速箱 手电筒 检查变速箱接合部是否有泄漏 、发动机是否泄漏 检查发动机底部是否有明显油污现象 M13 套筒 清洁放油处残留油迹,先用手安装螺栓,再用 M13 及扭矩板 安装放油螺栓 套筒及扭矩板手,紧固至 25NM 手 安装机滤芯 机油过滤 安装机油滤芯 器扳手 在机滤芯外壳密封圈上,涂抹少许机油,先用手轻 轻旋紧再用专用工具紧固四分之三圈,或使用扭力 扳手旋紧 20NM 用抹布擦拭残留油迹,将废油油收集机推至车辆后 部 使用 M18、M21 套筒及扭力扳手,锁紧前部纵梁螺 栓至 150NM 加旋 90 度,下支撑臂固定螺栓至 140NM 加旋 45 度 检查转向机及助力油管有无泄漏、干涉现象 轴向摇动前轮,检查横拉杆内外球头有无松动 检查转向机防尘罩是否有裂纹 检查减震器是否渗漏 检查下支臂、平衡杆、转向球头等是否松动、受损 检查油管是否连接牢固和漏油 检查 ABS 传感器线路安装是否完好牢固 检查右传动轴防尘胶套是否老化、破损 将承污盘放在工作台车上 将工作台车放在右前悬架下方 检查和补充轮胎气压至规定值 转动轮胎目视检查磨损标记 清洁轮胎胎面杂物 使用深度尺检查胎面,确保胎纹深度大于 1.6 毫米 使用喷水壶,对气门芯轻喷 1-2 次泡沫水,观察气 门芯有无泄漏 标准胎纹深度:固特异 225/50R17――胎面 8.5 毫 米,胎侧 7.63 毫米 米其林 225/50R17----胎面 9.16 毫米,胎侧 8.58 毫 米 米其林 235/45R17----胎面 8.78 毫米,胎侧 8.1 毫 米
双人快报
养二人快速常规保养流程快速的常规保养采用的是二人配合制度,整个流程包括以下几个阶段:第一阶段:车辆未上举升机的检查第二阶段:车辆被举升到一半时候的检查第三阶段:车辆完全被举升的时候检查第三阶段第四阶段:加注阶段第五阶段:举升复检阶段第六阶段:检查清洁阶段第一阶段:车辆未上举升机的检查技师A:进入驾驶室连接技师B :1、DSERP 系统执行派工操作1、进入驾驶室,连接VAS505X 。
2、配合技师B 检查前后部灯光、雨刮喷嘴、驻车辅助及喇叭;2、检查后部灯光、驻车辅助。
3、检查前部灯光、雨刮喷嘴、驻车辅助及喇叭;抬起发动机舱盖安装翼子板护罩打开发动机舱盖;操作VAS505X ,通过引导型故障查询功能,执行车辆系统检测;检查前、后排内部个功能键。
抬起发动机舱盖,安装翼子板护罩连接充电器;检查前舱各线束、管路卡夹及走向;检查转向助力油、制动液、清洗液、防冻3、检查随车工具有无缺损;检查蓄电池;检查备胎及轮辋并按规定调整轮胎气压。
液液位及品质;取出空气滤芯及空调滤芯;旋开发动机机油加注口盖;拆下充电器4、将左侧举升机支臂移入安全举升位置;确认安全后通知技师B 举升车辆。
拆下充电器。
4、将右侧举升机支臂移入安全举升位置;确认安全后举升车辆(约1.5米)。
防冻液检查的标准发动机冷态时检查冷却液液位。
常规保养:冷却液液位应在下限(MIN)与上限(MAX)之间。
若冷却液液位偏低,则添加适量的冷却液如果冷却液位偏低严重,必须对其进行加压测试冷却系统密封性的检查。
压测试冷却系统密封性的检查冷却系统密封性检查专用工具VAG1274冷却系统泄漏常见的部分:水箱、缸盖后法兰,暖风水管,冷却液平衡罐水管等法兰暖风水管冷却液平衡罐水管等等。
转向系统助力液压油检查的标准油位应在下限(MIN)与上限(MAX)之间。
检查步骤:1)拧下带机油尺的助力油罐盖;)拧下带机油尺的助力油罐盖2)用一块干净的擦布擦净机油尺后重新拧紧;3)再次拧下该罐盖并读取油位。
双人保养流程和内容
