大体积混凝土应力计算

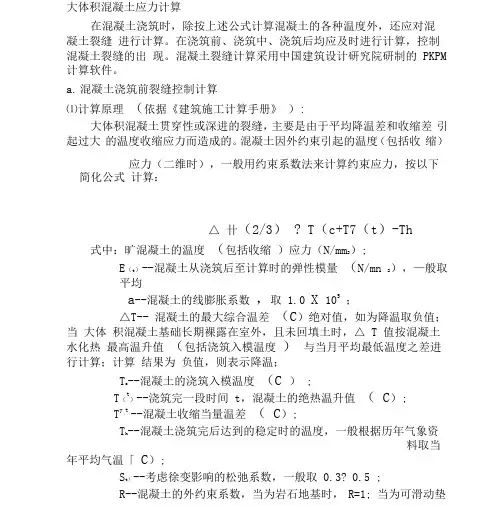

大体积混凝土应力计算在混凝土浇筑时,除按上述公式计算混凝土的各种温度外,还应对混凝土裂缝进行计算。
在浇筑前、浇筑中、浇筑后均应及时进行计算,控制混凝土裂缝的出现。
混凝土裂缝计算采用中国建筑设计研究院研制的PKPM 计算软件。
a.混凝土浇筑前裂缝控制计算⑴计算原理(依据《建筑施工计算手册》):大体积混凝土贯穿性或深进的裂缝,主要是由于平均降温差和收缩差引起过大的温度收缩应力而造成的。
混凝土因外约束引起的温度(包括收缩)应力(二维时),一般用约束系数法来计算约束应力,按以下简化公式计算:△ 卄(2/3)? T(c+T7(t)-Th 式中:旷混凝土的温度(包括收缩)应力(N/mm2);E(t)--混凝土从浇筑后至计算时的弹性模量(N/mn 2),—般取平均a--混凝土的线膨胀系数,取1.0 X 105;△T-- 混凝土的最大综合温差(C)绝对值,如为降温取负值;当大体积混凝土基础长期裸露在室外,且未回填土时,△ T 值按混凝土水化热最高温升值(包括浇筑入模温度)与当月平均最低温度之差进行计算;计算结果为负值,则表示降温;T o--混凝土的浇筑入模温度(C );T(t)--浇筑完一段时间t,混凝土的绝热温升值(C);T y(t)--混凝土收缩当量温差(C);T h--混凝土浇筑完后达到的稳定时的温度,一般根据历年气象资料取当年平均气温「C);S t)--考虑徐变影响的松弛系数,一般取0.3? 0.5 ;R--混凝土的外约束系数,当为岩石地基时,R=1; 当为可滑动垫层时,R=0, —般土地基取0.25? 0.50 ;v--混凝土的泊松比取 S t ) =0.19 , R= 0.50 , Y =0.15;① 混凝土 3d 的弹性模量由式:计算得:E ⑶二 0.60 X 104② 最大综合温差△ T=11.66 C1-他 er④不同龄期的抗拉强度由式X(i) = 0^(18b. 混凝土浇筑后裂缝控制计算⑴计算原理(依据《建筑施工计算手册》 ): 弹性地基基础上大体积混凝土基础或结构各降温阶段综合最大温度收 缩拉应 力,按下式计算:---- 1 工 E 闵工 谢%降温时,混凝土的抗裂安全度应满足下式要求 :⑵计算:③基础混凝土最大降温收缩应力, 由式 :计算得:=0.08N/mm计算得:⑤抗裂缝安全度:t(3)=0.94N/mmK=0.94/0.08=11.75>1.15 故满足抗裂条件。
大体积砼浇筑附件(温度应力计算书)
宁波LNG冷能空分项目大体积混凝土浇筑体施工阶段温度应力与收缩应力的计算一、混凝土温度的计算①混凝土浇筑温度:Tj =Tc+(Tq-Tc)×(A1+A2+A3+……+An)式中:Tc—混凝土拌合温度(℃),按多次测量资料,在没有冷却措施的条件下,有日照时混凝土拌合温度比当时温度高5-7 ℃,无日照时混凝土拌合温度比当时温度高2-3 ℃,我们按3 ℃计;、Tq—混凝土浇筑时的室外温度(考虑夏季最不利情况以30 ℃计);A 1、A2、A3……An—温度损失系数,A1—混凝土装、卸,每次A=0.032(装车、出料二次);A2—混凝土运输时,A=θt查表得6 m3滚动式搅拌车运输θ=0.0042,运输时间t约30分钟,A=0.0042×30=0.126;A3—浇捣过程中A=0.003t, 浇捣时间t约240min, A=0.003×240=0.72;T j =33+(Tq-Tc)×(A1+A2+A3)=33+(30-33)×(0.032×2+0.126+0.72) =33+(-3)×0.91=30.27 ℃二、混凝土绝热温升计算T(t)=W×Q×(1-e-mt)/(C×r)式中:T(t)—在t龄期时混凝土的绝热温升(℃);W—每m3混凝土的水泥用量(kg/m3),取420kg/m3;Q—每公斤水泥28天的累计水化热(KJ/kg), 采用425号普通硅酸盐水泥Q =375kJ/kg(建筑施工手册 P614表10-81);C—混凝土比热0.97 KJ/(kg·K) ;r—混凝土容重2400 kg/m3;e—常数,2.71828;m—与水泥品种、浇筑时温度有关,可查建筑施工手册 P614表10-82;t—混凝土龄期(d)。
T3= W×Q×(1-e-mt)/(C×r)=420×375×(1- 2.718-0.406×3)/ (0.97×2400)=47.63(℃)T6= W×Q×(1-e-mt)/(C×r)=420×375×(1- 2.718-0.406×6)/ (0.97×2400)=60.89(℃)T9= W×Q×(1-e-mt)/(C×r)=420×375×(1- 2.718-0.406×9)/ (0.97×2400)=58.35(℃)T 12 = W ×Q ×(1-e -mt )/(C ×r )=420×375×(1- 2.718-0.406×12)/ (0.97×2400)=51.35(℃)混凝土最高绝热温升T h =W ×Q/(C ×r )=340×375/(0.97×2400)=54.77(℃)计算结果如下表三、混凝土内部中心温度计算 T 1(t)=T j + Th ·ξ(t)式中:T 1(t)—t 龄期混凝土中心计算温度;T j —混凝土浇筑温度(℃);ξ—不同浇筑块厚度的温降系数,查建筑施工手册P 614表10-83得,对2.5m 厚混凝土3天时ξ=0.65,6天时ξ=0.62,9天时ξ=0.57,12天时ξ=0.48;T 1(3)= T j +T h ×ξ(3)= 30+47.63×0.65=60.9(℃) T 1(6)= T j +T h ×ξ(6)= 30+60.89×0.62=66.55(℃) T 1(9)= T j +T h ×ξ(9)= 30+58.35×0.57=63.26(℃) T 1(12)= T j +T h ×ξ(12)= 30+51.35×0.48=54.65(℃)从混凝土温度计算得知,砼第6天左右内部温度最高,则验算第6天砼温差。
大体积混凝土温度计算公式
大体积混凝土施工的主要技术难点是防止混凝土表面裂缝的产生。
造成大体积混凝土开裂的主要原因是干燥收缩和降温收缩。
处于完全自由状态下的混凝土,出现再大的均匀收缩,也不会在内部产生拉应力。
当混凝土处在地基等约束条件下时,内部就会产生拉应力,当拉应力超过当时混凝土的抗拉强度时,混凝土就会开裂。
混凝土中水泥水化用水大约只占水泥重量的20%,在混凝土浇筑硬化后,拌合水中的多余部分的蒸发将使混凝上体积缩小。
混凝土干缩率大致在(2-10) x 10-4范围内,这种干缩是由表及里的一个相当长的过程,大约需要4个月才能基本稳定下来。
干缩在一定条件下又是个可逆过程,产生干缩后的混凝土再处于水饱和状态,混凝土还可有一定的膨胀回复。
值得注意的是早期潮湿养护对混凝土的后期收缩并无明显影响,大体积混凝土的保湿养护只是为了推迟干缩的发生,有利于表层混凝土强度的增长,以及发挥微膨胀剂的补偿收缩作用。
大体积混凝土浇筑凝结后,温度迅速上升,通常经3 d--5d达到峰值,然后开始缓慢降温。
温度变化产生体积胀缩,线胀缩值符合△L=Lo•a•△T的规律,这里线胀缩值数取1 x 10-5(1/ 0C)。
因为混凝土的特点是抗压强度高而抗拉强度低,而且混凝土弹性模量较低,所以升温时体积膨胀一般不会对混凝土产生有害影响。
但在降温时其降温收缩与干燥收缩叠加在一起时,处于约束条件下的混凝土常常会产生裂缝,起初的细微裂缝会引起应力集中,裂缝可逐渐加宽加长,最终破坏混凝上的结构性、抗渗性和耐久性。
混凝土降温值=温度+水化热温升值-环境温度。
其中温升值的影响因素主要有水泥品种和用量、用水量、大体积混凝土的散热条件(主要包括浇筑方法、混凝土厚度、混凝土各表面的能力和其它降温措施)等。
为尽量发挥混凝土松弛对应力的抵消作用,同时避免在混凝土硬化初期骤然产生过大的应力,应该减慢降温速度。
一般规定,混凝土内外温差不大于25℃,降温速度不大于1.5 0C/ d。
该工程大体积混凝土的特点是:1)基础厚1 .2 m ;2)基础做了SBS防水;3)混凝土一次浇筑3 800 m3;4)混凝土强度等级C40。
大体积混凝土温度应力实用计算方法及控制工程实例
大体积混凝土温度应力实用计算方法及控制
工程实例
大体积混凝土的温度应力主要由于混凝土内部温度梯度不均匀所
引起,温度应力大小与混凝土的水泥含量、骨料类型、孔隙结构以及
环境温度等因素有关。
计算温度应力可采用以下公式:σ=αEΔT+(1-ν)αmΔT,其中,σ为温度应力,α为混凝土的线膨胀系数,E为混凝土的弹性模量,
ν为混凝土的泊松比,αm为混凝土的平均线膨胀系数,ΔT为混凝土内部温度差。
控制大体积混凝土的温度应力,可采取以下措施:
1. 使用高性能混凝土材料,降低混凝土线膨胀系数;
2. 对混凝土的成分、配合比等进行优化设计,降低混凝土内部温度梯度;
3. 控制施工环境的温度和湿度,提高混凝土的早期强度和抗裂性能;
4. 采用降温措施,如水帘喷淋、冷却剂等,降低混凝土的温度。
实际工程中,可通过对混凝土施工过程进行监控和管控,以及采
用温度预应力技术等措施,有效控制大体积混凝土的温度应力。
例如,在某大型桥梁工程中,采用了温度预应力技术,并通过建立温度控制
模型对施工过程进行精细化监控,成功地控制了混凝土的温度应力,
确保了施工质量和结构安全。
大体积混凝土温度应力和收缩应力计算书-secret

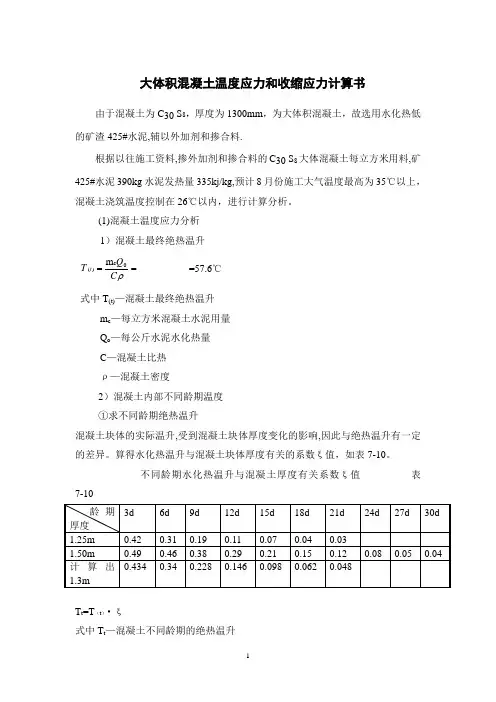

大体积混凝土温度应力和收缩应力计算书由于混凝土为C 30 S 8,厚度为1300mm ,为大体积混凝土,故选用水化热低的矿渣425#水泥,辅以外加剂和掺合料.根据以往施工资料,掺外加剂和掺合料的C 30 S 8大体混凝土每立方米用料,矿425#水泥390kg 水泥发热量335kj/kg,预计8月份施工大气温度最高为35℃以上,混凝土浇筑温度控制在26℃以内,进行计算分析。

(1)混凝土温度应力分析 1)混凝土最终绝热温升 ==ρC Q T t 0c )(m =57.6℃式中T (t)—混凝土最终绝热温升m c —每立方米混凝土水泥用量 Q o —每公斤水泥水化热量 C —混凝土比热 ρ—混凝土密度2)混凝土内部不同龄期温度 ①求不同龄期绝热温升混凝土块体的实际温升,受到混凝土块体厚度变化的影响,因此与绝热温升有一定的差异。
算得水化热温升与混凝土块体厚度有关的系数ξ值,如表7-10。
不同龄期水化热温升与混凝土厚度有关系数ξ值 表7-10T t =T (t )·ξ式中T t —混凝土不同龄期的绝热温升T(t)—混凝土最高绝热温升ξ—不同龄期水化热温升与混凝土厚度有关值经计算列于下表7-11不同龄期的绝热温升(℃)表7-11②不同龄期混凝土中心最高温度Tmax=T j+T t式中T max—不同龄期混凝土中心最高温度T j—混凝土浇筑温度T t—不同龄混凝土绝热温升计算结果列于表7-12不同龄期混凝土中心最高温度表7-123)混凝土温度应力本底板按外约束为二维时的温度应力(包括收缩)来考虑计算①各龄期混凝土的收缩变形值及收缩当量温差a.各龄期收缩变形&y(t)=&0y(1-e-0.01t)×M1×M2x……xMn式中&y(t)—龄期t时混凝土的收缩变形值&0y—混凝土的最终收缩值,取3.24×10-4/℃M1.M2……Mn各种非标准条件下的修正系数本工程根据用料及施工方式修正系数取值如表7-13修正系数取值表7-13经计算得出收缩变形如表7-15各龄期混凝土收缩变形值 表7-15b.各龄期收缩当量温差将混凝土的收缩变形换算成当量温差式中—各龄期混凝土收缩当量温差(℃)&y (t)—各龄期混凝土收缩变形—混凝土的线膨胀系数,取10×10-6/℃ 计算结果列于表7-16各龄期收缩当量温差 表7-16②各龄期混凝土的最大综合温度差 ΔT(t)=T j +T(t)+T y (t)-T q 式中ΔT(t)—各龄期混凝土最大综合温差T j —混凝土浇筑温度,取26℃ T(t)—龄期t 时的绝热温升 T y (t)—龄期t 时的收缩当量温差T q —混凝土浇筑后达到稳定时的温度,取年平均气温25℃计算结果列表7-17各龄期混凝土最大综合温度差 表7-17③各龄期混凝土弹性模量 E(t)=E h (1-e -0.09t )式中E(t)—混凝土龄期t 时的弹性模量(MPa)E h —混凝土最终弹性模量(MPa) C 30混凝土取3.0×104(MPa) 计算结果列表7-18混凝土龄期t 时的强性模量 表7-18④混凝土徐变松驰系数、外约束系数、泊桑比及线膨胀系数 a.松驰系数,根据有关资料取值列表7-19混凝土龄期t 时的松驰系数 表7-19b.外约束系数(R) 按一般土地基,取R=0.5c.混凝土泊桑比(μ) 从取0.15d.混凝土线膨胀系数(α) α取10×10-6/℃⑤不同龄期混凝土的温度应力 σ(t)=-RS T E t h t t ⨯⨯-∆⨯⨯)()()(1μα式中σ(t)—龄期t 时混凝土温度(包括收缩)应力E (t)—龄期t 时混凝土弹性模量 α—混凝土线膨胀系数ΔT(t)—龄期t 时混凝土综合温差 μ—混凝土泊桑比S h(t)—龄期t 时混凝土松驰系数 R —外约束系数 计算结果列表7-20不同龄期混凝土温度(包括收缩)应力 表7-204)结论C 30混凝土 28d R L =1.43(MPa) 同龄期混凝土 R L (12d)=0.75R1=1.07(MPa) 所以:()07.196.173.043.112=>==k R d L σ由计算可知基础在露天养护期间混凝土有可能出现裂缝,在此期间混凝土表面应采取养护和保温措施,使养护温度加大,综合温度减小,则可控制裂缝出现。
