恒流源与恒压源的对比说明

恒压电源与恒流电源的定义与区别

恒压电源与恒流电源的定义与区别大家可能偶尔会听到，我的电源是恒压的，我的电源是恒流的，电源适配器不都一样吗，这两个到底是什么区别？为什么会有这样的区分？联运达为大家介绍一下。

一、恒压电源是指在允许负载的情况下，输出电压是恒定的，不会随着负载的变化而变化。

比较常见的是为小功率LED光条就是用的恒压电源，也是大家常说的稳压电源。

蓄电池、干电池都可以看做是恒压电源，只不过因为转化的原因，稳压性能比较差一些。

举个例子说明一下：如果一个恒压电源的空载输出为12V，电阻为12Ω，将电阻接到电源正负极，根据欧姆定律计算，电流为1A。

这个时候我们将电路中的电阻增加一个，电阻变成了24Ω，如果不是电源不是恒压的，那么正常情况电路中的电流应该是0.5A，那么是恒压电源呢，根据电阻的增加，电压一直保持不变，始终是12V，电流会相应增加，这个时候电流变为了2A。

大家平时的家庭用电也是差不多的一个情况，恒压电源相当于家里的市电220V。

家用电器的使用情况来说明，比如看着电视、开着灯、用着电暖炉，它们的电流可能不一样，但是外接的电压都是220V。

大家每增加一个用电器就相当于增加了电流，电压不变，功率也会相应增高，用电度数自然不会少，所以大家在家用电的时候可以尽量少开一些电器，节约电力资源。

二、恒流电源是指在允许负载的情况下，输出电流是恒定的，不会随着负载变化而变化。

相对来说恒流电源应用没有恒压那么广，咱们平时广场或者酒店采用的那种大功率LED泛光灯就是恒流电源驱动的。

恒流电源主要用于保护电子产品不会因为电压变化而损坏。

举个例子：一个恒定电流1A，最高输出达到12V的一个恒流电源，电路中的电阻可以从0～12Ω变化，但是它的电流始终会保持不变，为1A。

当电阻超过12Ω时，进入限压保护，恒流电源会认为是非工作保护区而拒绝工作。

大家平时可能恒流电源情况比较少不好理解，联运达给大家做个简单的比喻，方便大家理解。

台式电脑大家都见过，恒流的情况就是在大家使用台式电脑的时候用USB连接手机、MP3等电子产品的时候，电脑主机的电流和大家电子产品的电流是一样大小的。

恒流和恒压电源有什么区别

恒流和恒压电源有什么区别？
深圳市森树强电子科技有限公司
1、恒流电源
恒流电源也称为稳流电源，顾名思义就是输出电流恒定的意思。

恒流电源
的输出特性曲线与恒压电源的相反。

被控制参数是输出电流，因变量为依从电压。

对于12V、2A电源，正常“工作范围”从0欧姆（短路）到6欧姆，在这
个负载范围中输出电流保持不变。

负载电阻大于6欧姆时，进入依从限压保护区。

恒流电源认为是过压情况。

一般认为这个区域是非工作保护区域，在此区
域内的输出电压没有明确定义。

2、恒压电源
恒压既为输出电压恒定不变。

对于12V、2A的电源，恒压电源的正常工作
范围的负载电阻从无穷大（开路）到6欧姆。

在这个范围内，负载电流2A或
者更小。

在这个“工作范围”内，电压保持12V不变。

负载电阻小于6欧姆时，开关电源将进入限流工作区。

在恒压电源中，这称为为过载情况。

输出电压将
随着负载电阻变化到零（短路）而减小到零。

输出电流限定在某个安全的最大值，然而一般认为这个区域是非工作区，限流特性没有特别说明。

恒压电源又叫稳压电源，要求输出电压值固定，不随负载、输入电压等外
部工作条件而变化。

同时对电源的最大输出电流、最大输出功率、工作效率、
输出电压稳定度（漂移）、纹波系数、电磁兼容EMC特性、温度效应、噪声、
阻抗特性等都有特定的要求。

LED用恒压源与用恒流源对比一览表

LED击穿的原因：反向过压、正向过流；开路的原因：质量不好、焊坏、虚焊、正向过流。
备注：LED是电压型器件，不能直接用恒压源供电，用电压源供电时，要事先将电压源改成电流源。的方法是在LED灯组中加限流电阻，限流效果取决于限流电阻在电压源中所分电压的比例。比例越大，越好，LED电流越稳定，但限流电阻所浪费的电能也越大，电源功率会大幅上升。而用恒流源供电，无阻，不仅大大节约电能，而且LED的电流稳定性更好。实际上用电压源供电只是习惯和认识问题。专业 LED直接用恒流源供电不仅稳定性更好、可靠性更高，而且更省钱、更省电。
调整限流电阻的阻值，或改变电压源的电压值。没有。（成本高，至今无人用）一般不会击穿，但在雷区、高压区、强电 LED击穿的可能性磁区，LED击穿的可能性大某个LED击穿对电路的增加该组LED电流，或引发过流的恶性循影响环；电源功耗增加或超载。某个LED开路对电路的该组整组不亮，其它LED正常，电源功耗影响自动降低。 LED开路的可能性主要由LED性能和焊接工艺决定电源效率（隔离型） 60%－85% 电源效率（非隔离 80%－90% 外加限流电阻损耗比 58%－20% （12V，串3个LED时）例外加保护电路损耗比例源总效率（隔离电 25%－68% 电源总效率（非隔离 34%－72% 型） LED灯组要适当组合使用难易程度使用观念传统观念同等情况下电源耐用较低相同LED所需电源成本较高或相同所需电源功率＞1.5倍的LED功率总体评价不专业，不稳定，效率低
LED用恒压源与用恒流源对比一览表项目输出电压输出电流输出功率输出短路保护输出超载保护连续满载工作能力适应负载电源与LED的连接 LED灯组内部的连接方法 LED组与组之间的连接方法 LED灯组内部的连接极性 LED组与组之间的连接极性 LED灯组内部的连线数量 LED组与组之间的连线数量改变LED获得电流（或功率）大小的方法 LED外加保护电路恒压源恒定自适应自适应没有（或增加成本另设）没有（或增加成本另设）可靠性降低，电源易损坏。白炽灯、石英灯、放大器等外加恒流（限流）电路后再连接串联（须外加限流电阻）并联（可以不同型号并联）＋－、＋－依次连接＋＋、－－分别连接单线双线

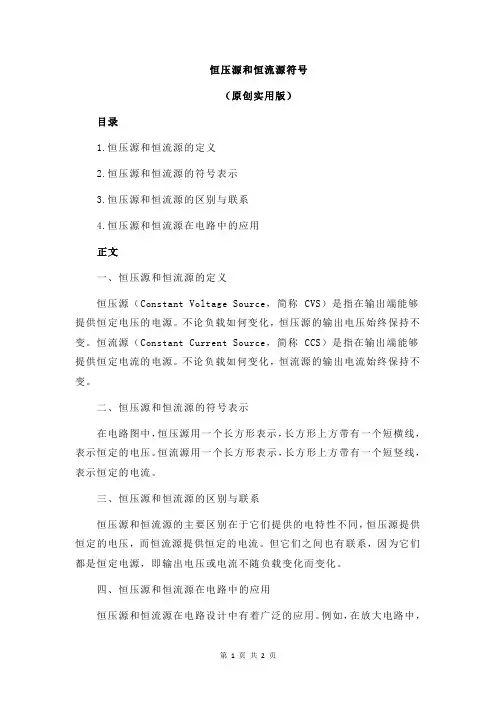

恒压源和恒流源符号

恒压源和恒流源符号
（原创实用版）
目录
1.恒压源和恒流源的定义
2.恒压源和恒流源的符号表示
3.恒压源和恒流源的区别与联系
4.恒压源和恒流源在电路中的应用
正文
一、恒压源和恒流源的定义
恒压源（Constant Voltage Source，简称 CVS）是指在输出端能够提供恒定电压的电源。

不论负载如何变化，恒压源的输出电压始终保持不变。

恒流源（Constant Current Source，简称 CCS）是指在输出端能够提供恒定电流的电源。

不论负载如何变化，恒流源的输出电流始终保持不变。

二、恒压源和恒流源的符号表示
在电路图中，恒压源用一个长方形表示，长方形上方带有一个短横线，表示恒定的电压。

恒流源用一个长方形表示，长方形上方带有一个短竖线，表示恒定的电流。

三、恒压源和恒流源的区别与联系
恒压源和恒流源的主要区别在于它们提供的电特性不同，恒压源提供恒定的电压，而恒流源提供恒定的电流。

但它们之间也有联系，因为它们都是恒定电源，即输出电压或电流不随负载变化而变化。

四、恒压源和恒流源在电路中的应用
恒压源和恒流源在电路设计中有着广泛的应用。

例如，在放大电路中，
恒压源常用于提供偏置电压，以保证放大器工作在线性区；恒流源则常用于提供电流，以控制放大器的电流输出。

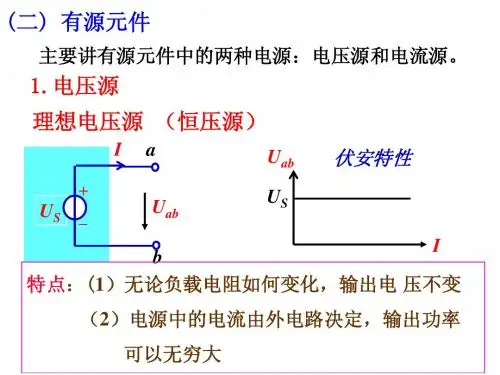

电工学2

一．电阻的串联
+
i
R1 R2
u
+ u1 － + u2 － + un －
i
+ u － R
－
Rn
n个电阻串联可等效为一个电阻
R = R1 + R2 + + Rn
分压公式
Rk uk = Rk i = u R
两个电阻串联时
R1 u1 = u R1 + R2
R2 u2 = u R1 + R2
+ u
i
R1 R2
U -U2 = I1 R1 - I2 R2 1
独立方程只有 1 个
小
结
设：电路中有N个节点，B个支路
则：独立的节点电流方程有 (N -1) 个
独立的回路电压方程有 (B -N+1)个
a
+
N=2、B=3
R2
R3 U2
+
R1
-
U1
独立电流方程：１个
_
b
独立电压方程：２个（一般为网孔个数）
1-4电阻电路的等效变换具有相同电压电流关系（即伏安关系，简写为VAR）的不同电路称为等效电路，将某一电路用与其等效的电路替换的过程称为等效变换。将电路进行适当的等效变换，可以使电路的分析计算得到简化。
R1 I1
R2
I
I3
R3 R4
Is
R5 (接上页) R1 I1 R2
I
I3
R3 R4
Is
R5
I R4 I1+I3
Is R1//R2//R3
R5
I I1+I3 R4 R1//R2//R3

恒流VS恒压

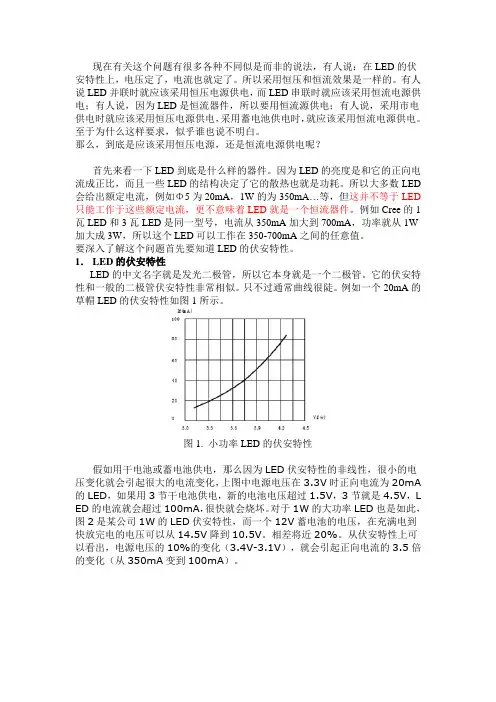

现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。

所以采用恒压和恒流效果是一样的。

有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。

至于为什么这样要求，似乎谁也说不明白。

那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。

因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。

所以大多数LED 会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED 只能工作于这些额定电流，更不意味着LED就是一个恒流器件。

例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W 加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

要深入了解这个问题首先要知道LED的伏安特性。

1．LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。

它的伏安特性和一般的二极管伏安特性非常相似。

只不过通常曲线很陡。

例如一个20mA的草帽LED的伏安特性如图1所示。

图1. 小功率LED的伏安特性假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA 的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，L ED的电流就会超过100mA，很快就会烧坏。

对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。

相差将近20%。

从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

恒流源,恒压源,共模抑制比

共模抑制比越大，放大电路的性能越优良。 c.信号 Uic 时，测得 Uoc，则共摸电压放大倍数为： Ac = 得共摸抑制比： CMR = �� =| − | �� 1 ��
1. 什么是恒压源，电压源，电源？答：恒压源：理想电压源，无内阻。当负载变动时，本身因无内阻而两端电压始终保持不变。电压源：电压源内阻足够小，理论上电流不受限制，但实际上不是。两端电压会因其有内阻而受到负载的影响。若负载过大，会烧毁电压源。电源：提供电能的装置。 2. 什么是恒流源，电流源？答：恒流源：恒流源能提供恒定电流，内阻非常高。当外界负载发生变化时，恒流源能调整自己的输出电压，使得自己输出电流保持不变。电流源：有内阻，因此提供的电流会随阻抗的变化产生变化。 3. 什么是共模抑制比？有何意义？如何测量？答： a.共模抑制比：放大器对差模信号的电压放大倍数与对共模信号的电压放大倍数之比。 b.意义：共模抑制比表明了一个差分放大电路抑制共模信号及放大差模信号的能力。因为我们要抑制温漂，所以共模电压增益越小越好，而差模电压增益越大越好。

恒流源与恒压源的对比说明

恒流源与恒压源的对比说明1、恒流高压直流电源简称“恒流源”，它其实是一种“电流源”；即电源输出电流的大小与负载的大小无关，其主控量是“电流”。

该电源应用在电除尘器上，与“电压源”相比具备很多优点：其一是该电源在电除尘器上的供电特性呈“正反馈”工作，即电源输出电功率大小与除尘器所需电功率大小成正比关系；如当除尘器某时刻粉尘浓度变大，要除尘器保持除尘效率不变则需要给除尘器供电的高压电源在该时刻同步增大输出功率；正由于恒流源输出电流恒定，而输出电压随负载大小变化而变化，当粉尘浓度变大时，则恒流电源输出电压也同步增大，所反应在除尘器上即电源输出电功率是同步增大。

而正是由于恒流电源对除尘器来说是正反馈工作，所以该电源适应工况能力强，运行稳定，且能长期保持高沉积效率。

其二是该电源输出波形无畸变（该电源主要采用L-C回路来实现由电压源到电流源的变换），能提高除尘器的运行电压、电流水平，提高除尘器的工作效率；由于除尘器机械特性（极间距、极线形式、极板形式等）在除尘器安装好后是一定的，则对该除尘器来说无能采用何种电源其击穿电压（峰值电压）也是一定的，在同样的峰值电压下，那么输出波形无畸变的电源相对于波形有畸变的电源来说其工作电压（平均电压）肯定要高些。

其三是该电源由于是一种电流源，故能承受瞬态、稳态的短路情况；且采用模块式并联结构，其可靠性更高，操作简单、维修方便。

2、硅整流高压电源简称“恒压源”，它是采用控制可控硅导通角来改变输出电压的大小，是一种电压源。

该电源目前是国内及国际广泛采用的电除尘高压直流电源，其用单片机控制技术已经相当成熟；在工况较稳定的场合得到广泛的使用。

大大节省用户成本。

3、该两种电源是目前应用在静电除尘领域的主要电源产品，在应用场合来讲各有有缺点；恒流高压直流电源在额定容量较大时（特别是输出电流大于600mA）成本很高，而且显得较为笨重，缺乏价格竞争优势；硅整流高压直流电源在大容量时具备明显成本优势时，随着容量的增大其价格增加较为缓和；具备较强的价格优势。

恒流充电和恒压充电电路怎样区别

恒流充电和恒压充电电路怎样区别
恒流恒压充电
恒流恒压充电第一阶段以恒定电流充电；当电压达到预定值时转入第二阶段进行恒压充电，此时电流逐渐减小；当充电电流达到下降到零时，蓄电池完全充满。

这种是目前锂电池最常用的充电方法。

开关电源的恒压模式和恒流模式
充电桩之芯作为一种AC/DC电源，它是以恒定电压输出还是以恒定电流输出，这是由充电桩之芯自己决定的吗？为了回答这个问题，我们需要科普一下开关电源的恒压工作模式和恒流工作模式。

恒压（CV，ConstantVoltage）模式，是指开关电源的输出电压恒定，开关电源的控制环路是电压环在起作用，电压环的给定电压就是电源输出的恒定电压。

恒压模式下的输出电流大小是由负载决定的。

1，对于单环控制系统，恒压模式下，电压环在工作。

恒流充电与恒压充电

恒流充电与恒压充电随着电子产品的普及和电动汽车的快速发展，电池技术逐渐成为人们关注的焦点。

在电池充电过程中，常见的两种充电方式是恒流充电和恒压充电。

本文将介绍这两种充电方式的原理、特点以及适用场景。

一、恒流充电恒流充电是指在充电过程中，通过控制充电电流的大小来进行充电。

电池在充电初期，其内阻较小，可以承受较大的充电电流。

因此，恒流充电在电池充电初期会以最大充电电流进行充电，直到电池电压逐渐上升至设定的恒压值后，进入恒压充电阶段。

恒流充电的优点在于能够快速充满电池。

通过控制较大的充电电流，电池的充电速度得到了提升。

此外，恒流充电还能够有效延长电池寿命。

在充电初期，电池内阻较小，恒流充电可以更好地激活电池活性物质，提高电池的容量和循环寿命。

然而，恒流充电也存在一些缺点。

首先，由于恒流充电中充电电流较大，容易导致电池的温度升高，从而影响电池寿命和安全性。

其次，恒流充电在接近充电结束时，电池电压上升速度过快，容易造成充电过冲，进而影响电池的寿命和安全性。

二、恒压充电恒压充电是指在充电过程中，通过控制充电电压来进行充电。

当电池电压逐渐上升至设定的恒压值后，充电电压将保持不变，直到充电电流逐渐下降至预设的截止电流为止。

恒压充电的优点在于能够更好地控制电池的充电状态。

通过控制充电电压，可以避免充电过冲，有效延长电池的寿命。

此外，恒压充电还能够较好地适应电池的不同充电需求，保证电池充电的安全性和稳定性。

然而，恒压充电也存在一些局限性。

首先，恒压充电的充电速度相对较慢，无法满足某些场景下的快速充电需求。

其次，恒压充电对电池的功率要求较高，需要更稳定的充电设备和电源。

三、恒流充电与恒压充电的适用场景恒流充电适用于对电池快速充电、时间紧迫的场景。

例如，电动汽车的充电过程中，恒流充电可以更高效地将电池充满，缩短充电时间。

同时，恒流充电也适用于一些需要快速充电的移动设备，如智能手机、平板电脑等。

然而，在进行恒流充电时，需要注意控制充电电流和电池温度，以保证充电的安全性和稳定性。

关于LED驱动电源恒压与恒流区别的解析

... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化，而流过负载的电流不变。

恒压电源是流过负载的电流变化时，电源电压不发生变化不要简单的用欧姆定律来理解，电源不是直接接负载，中间都有个电路。

2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。

“恒定”的前提是在一定范围内。

对于“恒流”就是输出电压要在一定范围内，对于“恒压”就是输出电流要在一定范围内。

超出这个范围“恒定”就无法保持。

因此恒压源会设定输出电流档（最大可输出）的参数。

其实电子世界里根本没有“恒定”这个东西，所有电源都有负载调整率（load regulation）这个指标。

以恒压（电压）源为例：随着你负载的加大，输出电压一定是下降的。

3.恒压源和恒流源在定义上的区别：1）恒压源在允许的负载情况下，输出的电压是恒定的，不会随负载的变化而变化。

通常应用于小功率LED模块，小功率LED灯条用的比较多。

恒压源就是我们常说的稳压电源，能保证负载（输出电流）变化的情况下，保持电压不变。

2）恒流源在允许的负载情况下，输出的电流是恒定的，不会随着负载的变化而变化，通常应用在大功率LED和高档小功率产品上。

*如果从寿命上考良的话，恒流源LED驱动比较好一点。

恒流源是在负载变化的情况下，能相应的调整自己的输出电压，使输出电流保持不变。

我们见到的开关电源基本上都是恒压源，而所谓的“恒流型开关电源”则是在恒压源的基础之上，在输出上加一个小阻值的采样电阻，通过反馈到前级去控制来进行恒流控制。

4.如何从电源参数上识别是恒压源还是恒流源呢？可以从电源的label上看：如果他标识的输出电压是一个恒定的值（如Vo=48V），就是恒压源；如果标识的是一个电压范围(如Vo为45~90V)，可以确定这是个恒流源了。

5.恒压源与恒流源的优缺点：恒压源能够为负载提供恒定的电压，理想的恒压源内阻为零，不能短路：恒流源可以为负载提供恒定的电流，理想的恒流源内阻为无穷大，不能开路。

恒流源和恒压源 - 北京汉盾四邦科技有限公司

恒流源和恒压源一恒流源和恒压源的基本概念由于历史的原因，我们通常把将电网电能转换为其他规格输出电压的装置叫做电源（Power supply），而实际上从字面意义上理解，只有那些象电池一样的装置才适合被称为电源，我们称为电源的其实是一种电能量的转换装置（Power Converter），广义上讲，包括电厂的发电机太阳能电池板等等都可以被称为电能量转换装置，只是他们具备将诸如机械能热能等其他能量形式转换成为电能的能力，而我们一般指的电能量转换装置或者说电源是限于只在电能范围内的能量转换，在过于的几十年中，输出电压规格之间的转换占了主导地位，如将220V 的电网交流电压转换为48V的直流输出电源，将48V电压的直流电源转换为输出12V 5V 3.3V等输出电压的电源，学名将这些电源称为直流稳压电源，所说的“直流稳压”是指这些电源的输出形式，当然也有被称为逆变电源的交流输出电源，以及输出频率可变的变频器等等，他们共同的特点是控制输出电压的输出形式，而根据负载的特点提供一定的电流，如果输出电压是一定的，一般可将这些能量转换器成为“恒压源”，对于后级负载而言他们具有能量源的特点，这个能量源的输出电压是恒定不变的，所谓恒定不变是指不论整个能量供应和消耗系统的其他参数如何变化以及外部不可避免地引入一些干扰，比如电源的输入电压波动、负载特性波动、雷击浪涌的干扰，这个输出电压都是恒定不变的。

恒流源的特点与恒压源完全可以类比，因为也被叫做直流稳流电源，它将其他电能形式转换为恒定电流输出的形式，而基本不受其他参数或干扰的影响。

二、恒流源的应用场合和发展前景工业技术的发展，很早就有了对恒流源的需求，最典型的就是电池应用和管理，必须采用恒流源来对其充电，电流流入电池的形式，导致这种电源被形象地称为充电器，充电器的应用范围由于各种电池如汽车电池、手机电池的广泛应用而广泛发展，有大到几十千瓦小到几十豪瓦的充电器，甚至更加广泛。

恒流源

恒流源一、恒流源的简单介绍：1、简单的认识：与恒压的概念相比，恒流的概念似乎难于理解一些，因为在我们的日常生活中恒压源是多见的，蓄电池、干电池就是直流恒压电源，而220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。

恒流源其实与恒压源原理一致，恒流源能够稳定输出电流，恒压源能够稳定输出电压；理想的恒流源其内电阻为无穷大，但实际中的恒流源内电阻不为无穷大，如果负载电阻接近恒流源的内电阻，那么它便失去了恒流的特性，所以在设计过程中尽量使其内电阻大些，最好接近理想的恒流源。

2、举例说明：恒流源就是一个能输出恒定电流的电源。

图1中的r是电流源IC的内阻，RL 为负载电阻，根据欧姆定律：流过RL的电流为I=IS(r/r+RL),如果r很大如500K，那么此时RL在1K---10K变化时，I将基本不变（只有微小的变化）因为RL相对于r来说太微不足道了，此时我们可以认为IS是一个恒流源。

为此我们可以推出结论：恒流源是一个电源内阻非常大的电源，但负载电阻的变化是有一定范围的。

图1二、三极管的恒流特性：1、输出特性曲线说明从三极管特性曲线可见，工作区内的IC受IB影响，而VCE对IC的影响很小。

因此，只要IB值固定，IC也就可以固定。

输出电流IO即是流经负载的IC。

公式：{VBE的值硅管0.7V，锗管0.3V}2、在设计中的应用在电子电路中（如晶体管放大器电路）我们常需要一些电压增益较大的放大器，为此常要将晶体管集电极的负载电阻设计得尽量大，但此电阻太大将容易使晶体管进入饱和状态，此时我们可利用晶体三极管来代替这个大电阻，这样一来既可得到大的电阻，同时直流压降并不大。

3、图形说明图二三极管工作在放大区，集电极电流IC为一恒定值，图二中的二极管是用来补偿三极管的U BE随温度变化对输出电流的影响。

式推理：仿真图结论：（其它参数变化）0Ω中变化时IC变化微弱，当超过这个范围则有较大的变化；这说明了恒流源与负载有着直接的关系，与使用者的选择有关。

LED恒流、恒压供电的利与弊

LED恒流、恒压供电的利与弊现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。

所以采用恒压和恒流效果是一样的。

有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。

至于为什么这样要求，似乎谁也说不明白。

那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。

因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。

所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。

例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

要深入了解这个问题首先要知道LED的伏安特性。

1．LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。

它的伏安特性和一般的二极管伏安特性非常相似。

只不过通常曲线很陡。

例如一个20mA的草帽LED的伏安特性如图1所示。

图1. 小功率LED的伏安特性假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏。

对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V 蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。

相差将近20%。

从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

恒流电源与恒压电源怎么区别？

恒流电源与恒压电源怎么区别？
恒流电源和恒压电源也就是稳流电源和稳压电源，它们都是常用的电源，这两种电源显著的区别就是输出内阻不一样，对于恒流电源，我们希望其输出内阻越大越好，而对于稳压电源，一般希望其输出内阻尽可能的小一些。

下面我们以7805构成的恒压电源和恒流电源为例，来介绍一下这两种电源的区别。

1、7805构成的恒压电源
上图是7805稳压IC构成的5V恒压电源（即稳压电源），其最大输出电流为1.5A。

对于这种恒压电源，负载电流只要在1.5A范围内变化，其输出电压就是稳定的5V电压，当负载电流大于1.5A，7805输出的5V电压开始下降，若负载出现短路，7805的输出电压将变为0V，同时自身严重发热。

综上所述，恒压电源的特点是，负载电流在一定范围内变化，其输出电压稳定不变。

对于理想的恒压电源来说，其输出内阻为零，输出电流可以是无穷大，但实际中是不存在理想恒压电源的，各种恒压电源都或多或少的具有一定的内阻。

2、7805构成的恒流电源
上图是采用7805构成的恒流电源，流过负载RL的电流可由电阻R设定，假设R取值为50Ω，则在一定范围内，不论RL的阻值是多大，流过RL的电流始终为100mA，即使RL为0Ω，这个恒流电源输出的电流仍为100mA，只有改变电阻R的阻值，其输出电流才会发生变化。

恒流电源的特点是，在一定范围内，不论负载电阻如何变化，恒流电源输出的电流始终是恒定的（其输出电压会随着负载而变化）。

对于理想的恒流电源，其输出内阻为无穷大，实际中的恒流电源内阻不可能为无穷大，但总是希望其输出内阻尽可能的大一些。

恒压源与恒流源的区别介绍

恒压源与恒流源的区别介绍
恒压源电路简介
在电路当中常常会用到输出恒定电压的电源，在电子线路中保证电压恒定的部分叫做恒压源，属于电源的一种。

一种恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。

波电压检测电路单元，用于检测所述波电压并根据所检测的波电压输出信号。

常用的恒压源
开关电源
开关电源属于高频，是目前最主流的电源，功率从几瓦到几千瓦。

利用的原理是用脉冲去控制开关管的通断，有规律的反复开关，所以叫开关电源。

不管是反激、正激、半桥、全桥等都是这个原理。

线性电源。

恒流源和恒压源工作原理[整理]

恒流源和恒压源工作原理恒流亦可叫稳流，意思相近，一般可以不加区别。

与恒压的概念相比，恒流的概念就难于理解一些了，因为日常生活中恒压源是多见的，蓄电池、干电池是直流恒压电源，而 220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。

首先举例说明：一个恒定电流值调至 1A 的，最高输出电压可达100V 的一个恒流电源，当你打开这个恒流源的电源开关时，你会看到电源的电压表和电流表显示什么数值呢？可以肯定的说：输出电压为 100V ，输出电流为 0A 。

有人曾经这样问，你不是 100V 1A 的恒流源吗？怎么输出不是 100V 1A 呢？这里仍然要用欧姆定律来解释，理论上可以这样来计算，电源的输出电压 U=IR ，式中 U 为输出电压， I 为输出电流， R 为负载电阻。

以下分 5 种情况来说明：如果电源为空载， R 可以用无穷大来表示，U=I* ∞，由于电源能输 1A 的电流，如果电源电流为 1A ，那么U=1A* ∞ = ∞，而电源电压最多只能输出 100V ，无疑电源只能输出其最大电压 100V ，由于电源不能输出无穷大的电压，因而电流只能是很小很小的值，即电流输出为 0A ，即I=U/R=100V/ ∞ =0A 。

如果负载电阻 R=200 欧，那么又因电源只能输出 100V ，因此电流只能为 0.5A ，即 I=U/R=100V/200R=0.5A如果负载电阻 R=100 欧，由于电源能输出 100V ，就使得电流能达到 1A ，即 I=U/R=100V/100R=1A 此时输出电流正好达到电源的恒流值。

如果负载电阻继续减小，改为 50 欧，如果根据公式I=U/R=100V/50R=2A. 但这里的关键是我们的电源是个恒流值为 1A 的电源，因此此时的输出电流只能被强迫限制在 1A 而不能为 2A 因而输出电压只能被迫降到 50V 而不能为 100V 。

盘点：LED电源恒流驱动与恒压驱动模式优缺点

盘点：LED电源恒流驱动与恒压驱动模式优缺点盘点：LED电源恒流驱动与恒压驱动模式优缺点在LED 电源的设计研发过程中，工程师们在设计之初所要面临的选择，就是如何在恒流驱动和恒压驱动两个方案中选择最合适的一款。

其实就LED 电源的发展现状来看，这两种模式都是目前市面上比较常见的驱动方式，各自也有相应的优势和缺陷。

本文今天将会就这两种LED 电源的驱动模式来为各位工程师们进行一次优缺点盘点。

首先来看LED 电源的恒压驱动模式，这种驱动方式能够在负载端对输出电压进行采样，线性稳压电源反馈回路就是最典型的恒压控制应用，这一方法也是最早出现的LED 驱动方式。

当一款LED 电源采用了恒压驱动模式时，其控制LED 正向电流方法就是采用LED V-I 曲线，利用一个电压电源和一个整流电阻器来确定产生预期正向电流所需要向LED 提供的电压。

不过，在进行LED 电源的恒压驱动设计过程中，其控制LED 正向电流的方法也有一个明显的缺点，那就是LED 正向电压的任何变化都会导致LED 电流的变化。

在面对这一问题时，目前比较常见的办法就是采用多支路均流技术，该技术可采用集成三极管保持每路LED 电流一致。

这些三极管在相同温度环境下、相同工艺条件生产出来的13 值一样，可以保证每路电流基本一样，其应用示意图如下图所示：然而，LED 个体之间的正向压降变化范围比较大，由VF-IF 曲线可知，VF 的微小变化会引起较大的IF 变化，从而引起亮度的较大变化。

所以采用恒压源驱动不能保证LED 亮度的一致性，并且影响LED 的可靠性、寿命和光衰。

由于LED 的光特性通常都描述为电流的函数而不是电压的函数，此时有公式：通过对上文中的这一公式进行变形计算后可以得知，在LED 驱动设计过程中，光通量，也就是通常所说的参数φV，其本身与IF 的关系在电流大于。

恒压源与恒流源的区别介绍

恒压源与恒流源的区别介绍描述恒压源电路简介在电路当中常常会用到输出恒定电压的电源，在电子线路中保证电压恒定的部分叫做恒压源，属于电源的一种。

一种恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。

波电压检测电路单元，用于检测所述波电压并根据所检测的波电压输出信号。

常用的恒压源开关电源开关电源属于高频，是目前最主流的电源，功率从几瓦到几千瓦。

利用的原理是用脉冲去控制开关管的通断，有规律的反复开关，所以叫开关电源。

不管是反激、正激、半桥、全桥等都是这个原理。

线性电源线性电源属于低频，它的线性电源很简单，就一个变压器利用匝数比的原理。

然后在用桥式整流得出所需要的电压。

虽然这种电源存在输出功率小、体积大的缺点，但是它的纹波小、干扰小，所以很多数字产品还是在用。

恒压源电路的优缺点优点：能够对负载输出恒定电压的电源，理想的恒压电源的内阻为零。

缺点：使用时不能短路。

恒压源电路原理及其电路图恒压源是其输出电流改变时，其端电压保持稳定，而理想的恒压源为不因负载（输出电流）变化而改变，不因输入电压变动而改变，不因环境温度变化而改变，内阻r等于零。

恒压源是其输出电流改变时，其端电压亦不变，而保持稳定，而理想的恒压源为：（1）不因负载（输出电流）变化而改变；（2）不因输入电压变动而改变；（3）不因环境温度变化而改变；（4）内阻r等于零。

恒压源之电路符号如下图所示。

理想的恒压源，其内阻r等于零，使电压降等于零，令其电压可以全部输出至负载。

但实际的恒压源皆有内阻r存在。

以正向偏压B-E接面做成的恒压源如下图所示。

因VBE电压受IB变化影响很微，大约导通后便保持0.7V不变，将B-C短路，可近似一只二极管利用多只晶体三极管，部份将B-C短路成二极管，而一只作为射极跟随器，以推动输出。

二、恒流源与恒压源

实验二恒压源与恒流源
恒压源电路是输出电流变化时，保持输出电压不变的电路。

下图对一种恒压源进行了仿真。

恒压源输出了12.5V的电压。

稳压电路可由三端集成稳压器件LM317，通过调节ADJ端的滑动变阻器控制输出电压的大小。

电路图如下所示。

首先，在不加负载R3时调节滑动变阻器使输出电压的直流量为12V。

然后加上负载，不改变滑动变阻器。

测得输出电压直流量约为15.483V，交流分量为367.172mV。

稳压后的波形仍然含有交流分量，输出并不是稳定的直流电压。

输出的电压大小与所加的负载有关，当输出电压增大时，交流分量所占成分会逐渐减小，输出电压就越趋于稳定，当我们仿真增大负载为5kΩ的时候，得到的波形如下图所示。

电压稳定在22V左右，这时得到的波形交流分量很少，所以输出近似稳定的直流电压。

恒流源电路是当输出电压变化时，能保持输出电流不变的电路。

设计了一款恒流源电路原理图如下。

这种恒流源输出的电流是：Io = (V s - V R) / R1。

在激励传感器电桥时时，仿真输出的结果是这样的。

由下图可知用此恒流源输出了6.770mA 。

下图是用三端稳压器件制成的另一种恒流源。

V s V r
R1
当负载即1kΩ滑动变阻器由100%处移动至0%时，该横流源提供的电流由1.27mA变化到94.092mA。
