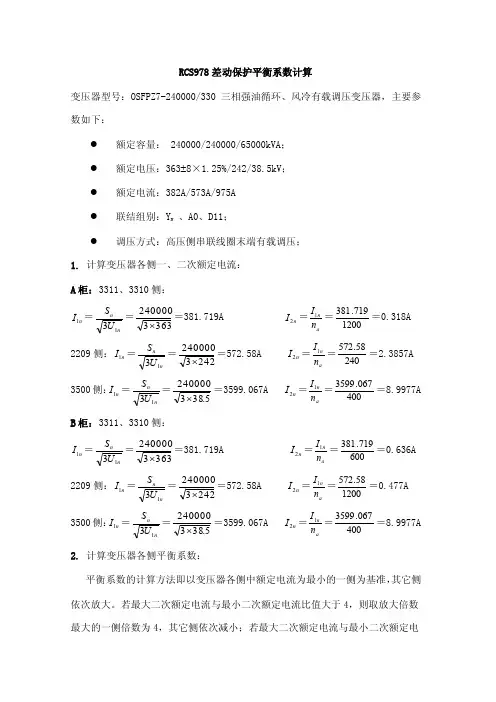

RCS978差动保护平衡系数计算
RCS978差动保护平衡系数计算变压器型号：OSFPZ7-240000/330三相强油循环、风冷有载调压变压器，主要参数如下：●额定容量： 240000/240000/65000kVA ； ●额定电压：363±8×1.25%/242/38.5kV ； ●额定电流：382A/573A/975A ●联结组别：Y N 、A0、D11； ● 调压方式：高压侧串联线圈末端有载调压；1. 计算变压器各侧一、二次额定电流：A 柜：3311、3310侧：n I 1＝n nU S 13＝3633240000⨯＝381.719A n I 2＝an n I 1＝1200719.381＝0.318A 2209侧：n I 1＝n n U S 13＝2423240000⨯＝572.58A n I 2＝a n n I 1＝24058.572＝2.3857A 3500侧：n I 1＝n nU S 13＝5.383240000⨯＝3599.067A n I 2＝a n n I 1＝400067.3599＝8.9977A B 柜：3311、3310侧：n I 1＝n nU S 13＝3633240000⨯＝381.719A n I 2＝a n n I 1＝600719.381＝0.636A 2209侧：n I 1＝nnU S 13＝2423240000⨯＝572.58A n I 2＝a n n I 1＝120058.572＝0.477A 3500侧：n I 1＝n nU S 13＝5.383240000⨯＝3599.067A n I 2＝a n n I 1＝400067.3599＝8.9977A 2. 计算变压器各侧平衡系数：平衡系数的计算方法即以变压器各侧中额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
三相变压器差动保护的平衡系数计算
或 外部故障时的高 、 压两侧 电流 的幅值 和相位。 低
实际上高 、 低 电流相 位的改变是源 于变压器的 接线组别 ， 因而继电保护试验 装置送 电流 的幅佤和 相位． 是模 拟变压 器以及经过 各侧 电流 互感器 Ｔ Ａ转 换 移相后 的电流 。 为了简化先 讨论 ＹＹ变 器的情况 ， ／ 由于各侧变 器变比 、 电流互感 器变 比小 同 ， 以 外敝障时 ， 所 只 有 流入到差 动保护 的各侧 二次 电流 的标 么俯 ， 才能满
１ 变压器 差动保 护 的平 衡 系数
对具有多电压等级的变压器而言 。 短路 功率的流 动的正方向 。 都规定 以母线 流向变压器 的方 向为正方
向。 对差动保护而 高 ， 外故障时 ， ‘ 动作臂的合成电流
Ｋｎｒ Ｈ＿ｌ ｔ ＝＂
．
ｔｌ ｅｌ
ｅ Ｍ ｒ Ｉ ＿
Ｐ Ｈ
２ 采 用六 相 电流 的继 电保 护试 验装 置
Ｔ ｅＢａａ ｃ ｏ ｆ ｃ ｅ ｔ ｌｕ ａ ｉｎ ｏ ｆ ｒ ｎ ｉ ｌ ｌｙ ｈ ｌ ｎ ｅ Ｃ ｅ ｉ ｉ ｎ ｃ ｌ ｔ ｆ ｆ ｅ ｔａ ａ Ｃａ ｏ Ｄｉ ｅ Ｒｅ Ｔ ｒ ｅＰ ａ ｅＴ ａ ｓｏ ｍｅ ｈ ｅ ｈ ｓ ｒｎ ｆｒ ｒ
Ｚ ＨＡＮＧ ＸｕＪ ｎ —ｕ
ｔｅ ｏ ｏｅ ｕｒｎ （ ｌｐ ａ ｎ ｅ ｏ ｆｃｅｔ ， ｔｒ ｕｈｏ ｅ ｔ ｇｒｌ １１ ／ ・） ｈ ｕｄｂ ｅｏ Ｔ ｉ ｈ ｍｐ ｓ ｃ ｒ ｔｍｕｔ ｌ ｂｌ ｃ ｅ ｉ ｈｏ ｇ ｐ ｒ ｉ ａ ｃ ｄ ｅ ｉ ｙ ａ ｃ ｉ ｎ Ｋｌ ａ ｎ ｅ ｙ ・ －￣ ， ｓｏ ｌ ｅ ｒ． ｈｓ １ ２： ｚ

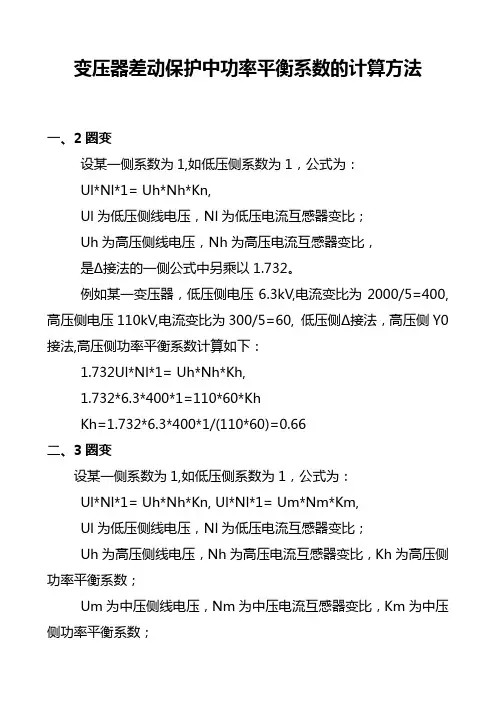

变压器功率平衡系数
变压器差动保护中功率平衡系数的计算方法一、2圈变设某一侧系数为1,如低压侧系数为1，公式为：Ul*Nl*1= Uh*Nh*Kn,Ul为低压侧线电压，Nl为低压电流互感器变比；Uh为高压侧线电压，Nh为高压电流互感器变比，是Δ接法的一侧公式中另乘以1.732。
例如某一变压器，低压侧电压 6.3kV,电流变比为2000/5=400, 高压侧电压110kV,电流变比为300/5=60, 低压侧Δ接法，高压侧Y0接法,高压侧功率平衡系数计算如下：1.732Ul*Nl*1= Uh*Nh*Kh,1.732*6.3*400*1=110*60*KhKh=1.732*6.3*400*1/(110*60)=0.66二、3圈变设某一侧系数为1,如低压侧系数为1，公式为：Ul*Nl*1= Uh*Nh*Kn, Ul*Nl*1= Um*Nm*Km,Ul为低压侧线电压，Nl为低压电流互感器变比；Uh为高压侧线电压，Nh为高压电流互感器变比，Kh为高压侧功率平衡系数；Um为中压侧线电压，Nm为中压电流互感器变比，Km为中压侧功率平衡系数；是Δ接法的一侧公式中另乘以1.732。
例如某一变压器，低压侧电压 6.3kV,电流变比为2000/5=400, 高压侧电压110kV,电流变比为300/5=60,中压侧电压35kV,电流变比为300/5=60，低压侧Δ接法，高压侧Y0接法, 中压侧Y接法, 高压侧功率平衡系数计算如下：1.732Ul*Nl*1= Uh*Nh*Kh,1.732*6.3*400*1=110*60*KhKh=1.732*6.3*400*1/(110*60)=0.66中压侧功率平衡系数计算如下：1.732Ul*Nl*1= Um*Nm*Km,1.732*6.3*400*1=35*60*KhKm=1.732*6.3*400*1/(35*60)=2.08又如，某一变压器，低压侧电压10.5kV,电流变比为2000/5=400, 高压侧电压121kV,电流变比为200/5=40,中压侧电压38.5kV,电流变比为600/5=120，低压侧Δ接法，高压侧Y0接法, 中压侧Y接法, 高压侧功率平衡系数计算如下：1.732Ul*Nl*1= Uh*Nh*Kh,1.732*10.5*400*1=121*40*KhKh=1.732*10.5*400*1/(121*40)=1.51中压侧功率平衡系数计算如下：1.732Ul*Nl*1= Um*Nm*Km,1.732*10.5*400*1=38.5*120*KhKm=1.732*10.5*400*1/(38.5*120)=1.57。
差动保护【平衡系数】计算方法 1
差动保护【平衡系数】计算⽅方法差动保护是继电保护的主要原理理，平衡系数的计算⾄至关重要。
本⽂文介绍平衡系数的计算⽅方法，并探究了了Yd变压器器Y侧电流除1.732的根源。
橙⾊色设备为被保护对象，在没有区内故障时，应有Im1=In1，即Im1-In1=0，这是差动保护的基本原理理。
Im1 = In时，Im2与In2不不⼀一定相等，需要引⼊入平衡系数Kph使得：In2*Kph = Im2以m侧为基准，n侧电流“折算”到m侧需要乘以⼀一个“系数”，这个系数叫平衡系数。
对于⺟母线、线路路、电动机等不不跨电压等级的差动保护，平衡系数仅和CT变⽐比有关。
m侧CT变⽐比为Km，n侧CT变⽐比为Kn，应有 In2*Kn = Im2*Km。
即：In2*(Kn/Km) = Im2CT变⽐比引发的平衡系数： Kph = Kn/Km。
对于变压器器⽽而⾔言，两侧电流不不相等，其⽐比例例关系与两侧绕组的匝数有关。
功率守恒 Um*Im = Un*In，故有In*(Un/Um) = Im。
变压器器引发的平衡系数 Kph = Un/Um注意：Un/Um等于两侧绕组匝数⽐比n/m。
再综合考虑CT变⽐比，变压器器差动保护平衡系数对于Y/d11变压器器，为何要计算(IA-IB)/1.732与低压侧Ia进⾏行行差动计算呢？回答：因为|IA-IB| = 1.732|IA|，故把电流放⼤大了了1.732倍，所以要除以1.732。
这个回答对吗？如果发⽣生区外故障，IA和IB幅值不不⼀一定相等，相位也不不⼀一定相差120°，这个回答就解释不不通了了。
Y侧电流除1.732的根源在哪⼉儿？下图是Y/d11变压器器绕组及电流图低压侧绕组电流Ix和Iy和⾼高压侧IA、IB有⽐比例例关系：IA = Ix*(n/m)IB = Iy*(n/m)由于Ix - Iy = Ia，因此有：⾼高压侧额定线电压为UH，低压侧额定线电压为UL。
显然有：UL/UH = n/(1.732*m)即 n/m = 1.732*UL/UH，带⼊入式②得到：再将1.732除到⾼高压侧，得到：这样可以将Yd变压器器的平衡系数计算公式和公式①保持⼀一致，⽽而不不必区分绕组是Y或d联结。
变压器差动保护的平衡系数
变压器微机差动保护平衡系数说明1、影响变压器差动保护差流计算的因素1）、变压器高低压侧电流幅值不同造成的不平衡。
由于变压器高低压侧电压等级不同，所以变压器高低压侧的电流幅值不同。
2）、变压器高低压侧电流相位不同造成的不平衡。
由于变压器接线方式导致高低压侧电压的相位不同，所以变压器高低压侧的电流相位也不同。
3）、变压器高低压侧电流互感器的不匹配造成的不平衡。
由于电流互感器的变比是一个标准的数值，而变压器虽然容量是一个标准值，但其额定电流是一个不规则的数，所以，电流互感器的选择并不考虑其对差流的影响。
2、消除电流不平衡的方法1）、通过引入平衡系数消除高低压侧电流幅值不同及高低压侧电流互感器不匹配造成的不平衡。
2）、根据变压器高低压侧电流的相位关系，通过数学公式的计算，消除变压器高低压侧电流相位不同造成的不平衡。
3、平衡系数概念和计算方法1）、概念：两个不同单位或相同单位而基准不同的物量归算到同一单位或同一基准时所用到的比例系数就是平衡系数。
举例如下：a、一斤大米3元，一斤白面2元，归算到大米侧，白面的平衡系数为2/3。
b、一斤大米3元，一斤白面2元，归算到白面侧，大米的平衡系数为3/2。
c、一斤大米3元，一斤白面2元，一斤鸡蛋4元，归算到鸡蛋侧，大米的平衡系数为3/4，白面的平衡系数为1/2。
2）、计算方法主变的型号为100000kVA-110kV/35kV，高压侧一次额定电流：Ieg1=524.9A，低压侧一次额定电流：Ie d1=1649.6A，高压侧电流互感器变比：800/5，低压侧电流互感器变比：2000/1。
a、以高压侧电流互感器为基准，把高压侧电流互感器折算到低压侧。
I12=800*110/35=2514.3A，K ph2=2000/ I12=2000/2514.3=0.80。
b、以低压侧电流互感器为基准，把低压侧电流互感器折算到高压侧。
I21=2000*35/110=636.4A，K ph1=800/ I21=800/636.4=1.26。
变压器差动保护整定计算
变压器差动保护整定计算1. 比率差动1.1 装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：n nn U S I 113=式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。
2）．计算变压器各侧二次额定电流：LHn n n I I 12= 式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。
3）．计算变压器各侧平衡系数：b n n PH K I I K ⨯=-2min 2，其中)4,min(min2max 2--=n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2-n I 为变压器各侧二次额定电流值中最小值，max 2-n I 为变压器各侧二次额定电流值中最大值。
平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。
1.2 差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：)0('I I I A A •••-=)0('I I I B B •••-= )0('I I I C C •••-=Δ侧： 3/)('c a a I I I •••-= 3/)('a b b I I I •••-=3/)('b c c I I I •••-=式中：a I •、b I •、c I •为Δ侧TA 二次电流，a I '•、b I '•、cI '•为Δ侧校正后的各相电流；A I •、B I •、C I •为Yo 侧TA 二次电流，a I '•、b I '•、c I '•为Yo 侧校正后的各相电流。
变压器差动保护整定计算
变压器差动保护整定计算1.比率差动1.1装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。
2）．计算变压器各侧二次额定电流：式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。
3）．计算变压器各侧平衡系数：b n n PH K I I K 2min 2，其中)4,min(min 2max 2n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2n I 为变压器各侧二次额定电流值中最小值，max 2n I 为变压器各侧二次额定电流值中最大值。
平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。
1.2差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：Δ侧：式中：a I 、b I 、c I 为Δ侧TA 二次电流，a I '、b I '、c I '为Δ侧校正后的各相电流；A I 、B I 、C I 为Yo 侧TA 二次电流，aI '、b I '、c I '为Yo 侧校正后的各相电流。
其它接线方式可以类推。
装置中可通过变压器接线方式整定控制字（参见装置系统参数定值）选择接线方式。
变压器差动保护整定计算
变压器差动保护整定计算1. 比率差动1.1 装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：n nn U S I 113=式中n S 为变压器最大额定容量，n U 1为变压器计算侧额定电压。
2）．计算变压器各侧二次额定电流：LHn n n I I 12= 式中n I 1为变压器计算侧一次额定电流，LH n 为变压器计算侧TA 变比。
3）．计算变压器各侧平衡系数：b n n PH K I I K ⨯=-2min 2，其中)4,min(min2max 2--=n n b I I K 式中n I 2为变压器计算侧二次额定电流，min 2-n I 为变压器各侧二次额定电流值中最小值，max 2-n I 为变压器各侧二次额定电流值中最大值。
平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。
若最大二次额定电流与最小二次额定电流的比值大于4，则取放大倍数最大的一侧倍数为4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于4，则取放大倍数最小的一侧倍数为1，其它侧依次放大。
装置为了保证精度，所能接受的最小系数ph K 为0.25，因此差动保护各侧电流平衡系数调整范围最大可达16倍。
1.2 差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA 二次电流相位由软件调整，装置采用Δ->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Yo/Δ-11的接线，其校正方法如下：Yo 侧：)0('I I I A A •••-=)0('I I I B B •••-= )0('I I I C C •••-=Δ侧：3/)('c a a I I I •••-=3/)('a b b I I I •••-=3/)('b c c I I I •••-= 式中：a I •、b I •、c I •为Δ侧TA 二次电流，a I '•、b I '•、cI '•为Δ侧校正后的各相电流；A I •、B I •、C I •为Yo 侧TA 二次电流，a I '•、b I '•、c I '•为Yo 侧校正后的各相电流。
变压器差动保护中的移相及平衡系数的计算
变压器差动保护中的移相及平衡系数的计算实现变压器纵差保护，要解决的技术问题主要有：在正常工况下，使差动保护各侧电流的相位相同或相反，使由变压器各侧TA二次流入差动保护的电流产生的效果相同，即是等效的；空投变压器时不会误动，即差动保护能可靠躲过励磁涌流；大电流侧系统内发生接地故障时保护不会误动；能可靠躲过稳态及暂态不平衡电流。
在变压器纵差动保护中，对某侧电流的移相方式有两类共四种。
两类是：通过改变差动TA接线方式移相（即由硬件移相）；由计算机软件移相。
四种是：改变高压侧差动TA接线方式移相；采用辅TA移相；由软件在差动元件高压侧移相；由软件在差元件低压侧移相。
一、下图为接线组别为YN,d11变压器的分相差动保护的原理接线图。
改变变压器高压侧TA接线移相的实质是：对于接线组别分别为YN,d11、YN,d1的变压器，其纵差保护差动TA 的接线应分别为D11，y、D1，y，从而使正常工况下各相差动元件两侧电流的相位相差180。
二、软件移相运行实践表明：通过改变变压器高压侧差动TA接线方式对电流进行移相的方法，有许多优点，但也有缺点。
其主要缺点是：第一次投运的变压器，若某相差动TA的极性接错，分析及处理相对较麻烦。
另外，实现差动元件的TA 断线闭锁也比较困难。
在微机型保护装置中，通过计算软件对变压器纵差保护某侧电流的移相方式已被广泛采用。
对于Y，d接线的变压器，当用计算机软件对某侧电流移相时，差动TA的接线均采用Y，y。
用计算机软件对变压器高压侧差动TA二次电流的移相方式，是采用计算差动TA二次两相电流差的方式。
分析表明，这种移相方式与采用改变TA接线进行移相的方式是完全等效的。
这是因为取Y形接线TA二次两相电流之差与将Y形接线TA改成△形接线后取一相的输出电流是等效的。
应当注意的是：用软件实现移相时，究竟取哪两相TA 二次电流之差？这应由变压器的接线组别决定。
当变压器的接线组别为YN,d11时，在Y侧流入A、B、C三个差动元件的计算电流，应分别：三、差动元件各侧之间的平衡系数若变压器两侧差动TA二次电流不同，则从两侧流入各相差动元件的电流大小亦不相同。
变压器差动保护平衡系数设置错误的思考
变压器差动保护平衡系数设置错误的思考【摘要】本文以国电南自dgt-801型启备变保护在现场中使用实例，阐述了变压器差动保护平衡系数设置的重要性。
并以实例说明变压器差动保护定值整定，平衡系数设置以及起备变差动保护的特殊性，在实践应用中具有一定的普遍性。
【关键词】启备变；差动保护；平衡系数；试验华电能源佳木斯热电厂具有2台300mw机组，一台启动水泵变压器，于2021年12月投产以来，已经运转将近一年。
按照继电保护装置检验规定，崭新资金投入保护装置应当在一年内展开定检。
2021年12月，我们对启备变保护装置展开了测验，竟然辨认出差动维护均衡系数设置错误，以致差动门槛定值提升了四十余倍。
这样的差动维护，基本不能起著维护促进作用。
如果变压器发生故障，后果将不堪设想。
1关于平衡系数我们晓得，在微机型变压器保护装置中，提及了一个将两个大小不等的电流换算成促进作用完全相同电流的换算系数，将该系数表示做为均衡系数。
此外，均衡系数只与变压器两侧的电压及差动ta的变比有关，而与变压器的容量毫无关系。
2问题的发现在试验中，我们先展开了差动维护均衡地下通道的测试，高压侧加1a（额定值），差流为1a。
扰动两端（额定5a）提35.71a电流后，差动电流才达至1a。
按照上述公式，若高压两端为1，则扰动两端均衡系数为ulхnl/uhхnh=（6.3х800）（/240х750）=0.028（见到启备变参数表）。
我们在展开差动维护门槛值试验时，按建议在高压侧加电流至差动维护动作值4.12数据恰当，而改成扰动两端，很高的电流值（15倍in）也未能动作出口。
按照前面计算公式扰动两端得提35.71х4.12=147a电流就可以出口。
因此推论，该保护装置差动维护存有轻微问题.dgt-801型启备变保护的平衡系数由厂家软件固定，不能通过改变整定值方法手动设定。
这不能不说是一大弊端。
经询问厂家后确认出厂的平衡系数确实以高压侧为基准，正如我们开始差动保护平衡通道试验结果那样。
变压器差动保护平衡系数的矢量分析
变压器差动保护平衡系数整定错误引起差流越限分析
变压器差动保护平衡系数整定错误引起差流越限分析变压器差动保护平衡系数是用来衡量变压器差动保护系统的准确性和可靠性的重要参数。
平衡系数的整定错误可能导致差流越限的误动作，从而对电力系统运行带来不利影响。
本篇文章将从差动保护原理、平衡系数的整定、差流越限的原因及分析等方面来详细探讨这个问题。
一、差动保护原理变压器差动保护是保护变压器正常运行的重要手段之一、它的原理是通过比较变压器的主辅绕组的电流差值来判断是否存在故障。
正常情况下，变压器主辅绕组的电流应该为零，即两者之间没有电流差异；而当存在故障时，如相间短路或回路接地故障，主辅绕组之间会出现电流差异。
差动保护系统通过监测主辅绕组之间的电流差值，并与预设的差动保护平衡系数进行比较，若差值超过阈值，则判定为故障信号，触发保护设备进行动作。
二、平衡系数的整定差动保护平衡系数是根据变压器的特性和系统要求来进行整定的。
整定平衡系数的目的是确保差动保护系统对正常运行的变压器产生最小影响，同时对变压器的故障进行可靠检测和判别。
通常，平衡系数的整定比较复杂，需要考虑变压器的额定容量、主辅绕组短路电压比、变压器接地方式、系统运行方式等多个因素，以保证差动保护系统的稳定性和可靠性。
三、差流越限的原因差流越限是指差动保护系统在正常工作情况下，误判为故障信号，触发保护设备动作的现象。
差流越限的原因主要有以下几点：1.故障位置选择错误：差动保护系统对故障位置的选择非常敏感，若选择不当，可能导致差动电流的变化被误判为故障。
2.相间不平衡：当变压器主辅绕组之间存在相间不平衡时，如变压器接线不对称或负载不平衡等，会导致主辅绕组之间的电流差异增大，从而引起差流越限误动作。
3.系统异常运行：电力系统的运行条件发生异常时，如电压波动、频率偏差、负载突变等情况，可能导致差动保护系统误动作。
差流越限的分析是对差动保护系统误动作进行深入研究和诊断的重要方法。
分析过程主要包括故障类型判别、差动电流波形比较、故障位置的识别等步骤。
变压器差动保护平衡系数整定错误引起差流越限分析
变压器差动保护平衡系数整定错误引起差流越限分析变压器差动保护的平衡系数是指变压器差动保护设备对变压器正常工作情况下的零序电流和正序电流之间的差异所设定的一个值，通常取值为10%～20%之间。
平衡系数的设定值直接影响差动保护的稳定性和动作可靠性，如果设定值过小，容易引起误动作；如果设定值过大，会降低差流越限的灵敏度，延误故障动作时间，从而导致变压器发生损坏。
差动保护平衡系数整定错误是指相对于实际变压器运行情况，平衡系数设定值与其不相符合，导致差动保护误动作或者漏动作。
如果平衡系数设定值过小，容易引起误动作，使得变压器无故断电，造成设备停机，带来经济损失；而如果平衡系数设定值过大，会降低差流越限的灵敏度，使得差动保护无法及时动作，延误故障处理时间，可能造成变压器损坏，增加维修成本。
差流越限是指差动保护中的差流量超过了设定的保护阈值。
对于变压器差动保护而言，差流越限通常是由于变压器绕组内部出现故障引起的，如绕组短路、接地故障等。
当差流超过设定值时，差动保护会发出保护信号，进行断电保护动作。
差流越限分析是对差动保护装置进行检测、分析差流越限的原因，以判断是否为真实故障，为进一步的故障处理提供参考依据。
在差流越限的分析过程中，需要对变压器差动保护的平衡系数进行整定，并检查其是否设定正确。
如果发现平衡系数设定错误，需要及时进行整定，以提高差流越限的准确性和可靠性。
总而言之，变压器差动保护平衡系数的设定错误可能导致差动保护的误动作或漏动作，影响到变压器的正常运行和保护。
因此，在差流越限分
析过程中应注意对平衡系数的整定，确保其与实际变压器运行情况相符合，以提高差动保护的稳定性和可靠性。
平衡系数对变压器差动保护的影响
方法。 关键 词 ：变压 器 ；差 动 保 护 ；平 衡 系 数 ；变 比
［ 中图分类号 ］Ｔ Ｍ７ ７ ４ ［ 文献标 志码 ］Ａ ［ 文章编号 ］１ ０ ０ ４ － ７ ９ １ ３ （ ２ ０ １ ６ ） １ １ — ０ ０ ４ １ — ０ ４
Ｉ ｎ ｌ ｆ ｌ ｌ ｅ ｎ ｅ ｅ ｏ ｆ Ｂａ ｌ ａ ｎ ｅ ｅ ｔｏ ｅ ｆｉ ｅ ｉ ｅ ｎ ｔ ｏ ｎ Ｔｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ Ｄｉ ｆｅ ｒ ｅ ｎ ｔ ｉ ａ ｌ Ｐｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｂ ａ ｌ ａ ｎ ｃ ｅ ｃ ｏ ｅ ｉｃ ｆ ｉ ｅ ｎ ｔ ｉ ｓ ｏ ｎ ｅ ｏ ｆ ｔ ｈ ｅ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｄ ａ ｔ ａ ｏ ｆ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｉ ａ ｌ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ，ｉ ｔ ｐ ｌ ａ ｙ ｓ ａ ｋ ｅ ｙ ｍｌ ｅ ｉ ｎ ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｄ ｉ ｆ ｅ ｒ —
ｅ ｎ ｔ ｉ ａ ｌ ｃ ｕ ｒ ｒ ｅ ｎ ｔ ｅ ａ ｈ ： ｕ ｌ ａ ｔ ｉ ｏｎ ａ ｎｄ ｄ ｅ ｖ ｉ ｃ ｅ ｃ ｈ ｅ ｃ ｋ ｉ ｎ ｇ ． Ａｃ ｃ ｕ ｒ ａ ｔ ｅ ｌ ｙ ｓ ｅ ｌ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｖ ａ ｒ ｉ ａ ｂｌ ｅ ｃ ｏ ｎｃ ｅ ｒ ｎｓ ｔ ｈｅ ａ ｃ ｅ ｕ ｒ ａ ｅ ｙ ｏ ｆ ｄｉ ｆｅ ｒ ｅ ｎ ｔ ｉ ａ ｌ ｌｏ ｆ ｗ ｅ ａ ｌ ｅ ｕ ｌ ａ ｔ ｉ ｏ ｎ ａ ｎｄ
论微机型变压器差动保护中平衡系数及差流的计算
论微机型变压器差动保护中平衡系数及差流的计算 总所周知，差动保护作为变压器保护中最重要的主保护，其原理是利用比较变压器各侧电流的幅值和相位的原理构成，即采用主变各侧CT 的一次回路正极性侧置于母线（或变压器）的一侧，二次回路同极性端相联的方法。
但是，由于变压器线圈绕组通常采用Y /△/-11的接线，使得两侧电流相位差30°；而且，由于实际中各侧CT 变比的选择不可能完全根据各侧一次额定电流的数值来匹配，因此，不可能将各侧的二次电流的相量值直接相加的方法来获得差流。
为了消除这种不平衡电流的影响，传统的电磁型、集成电路型差动保护，通常采用将变压器Y 型绕组侧的二次电流回路接成△型的接线形式，并且在其中一侧的电流回路中引入变流器，消除因CT 变比以及Y /△变换的一侧电流幅值增大3倍的影响。
而对于近年来大量投入运行的微机型变压器保护，由于Y /△变换可在软件中实现，使主变各侧CT 二次回路接线均可采用Y 型接线，同时，在设计中引入平衡系数这一参数来平衡各侧电流在幅值比较上的差异，从而计算出差流。
就此，对于近年来运用较广泛的几种国内不同厂家的微机差动保护中的平衡系数以及差流的计算方法，进行综合的比较和分析。
其中含义：eH I 、eL I ：主变高、低压侧二次额定电流EH I 、EL I ：主变高、低压侧一次额定电流CTH I 、CTL I ：主变高、低压侧CT 原边额定电流eH U 、eL U ：主变高、低压侧额定电压H N 、L N ：主变高、低压侧CT 变比H I 、L I ：主变高、低压侧CT 二次回路电流值以四方公司的CST100装置为例：将变高侧的平衡系数定为1，以其为基准，将L K 表示为变高二次额定电流对变低二次额定电流的倍数关系；在差流计算中，将Y 型接线侧进行Y /△变换，并除以3，消除电流幅值增大3倍的影响，并在变低电流中乘以L K 以平衡高、低压侧电流幅值的关系，使得两者电流向量值可直接相加，得出差流，表示为：L LA H B H A dZA K I I I I ⨯+-=3/)(同理，对于深圳所得ISA-1保护，同样将高压侧平衡系数定为1，而低压侧的HeH L L N U N K ⨯⨯=eL U 3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器微机差动保护平衡系数说明
1、影响变压器差动保护差流计算的因素
1）、变压器高低压侧电流幅值不同造成的不平衡。
由于变压器高低压侧电压等级不同，所以变压器高低压侧的电流幅值不同。
2）、变压器高低压侧电流相位不同造成的不平衡。
由于变压器接线方式导致高低压侧电压的相位不同，所以变压器高低压侧的电流相位也不同。
3）、变压器高低压侧电流互感器的不匹配造成的不平衡。
由于电流互感器的变比是一个标准的数值，而变压器虽然容量是一个标准值，但其额定电流是一个不规则的数，所以，电流互感器的选择并不考虑其对差流的影响。
2、消除电流不平衡的方法
1）、通过引入平衡系数消除高低压侧电流幅值不同及高低压侧电流互感器不匹配造成的不平衡。
2）、根据变压器高低压侧电流的相位关系，通过数学公式的计算，消除变压器高低压侧电流相位不同造成的不平衡。
3、平衡系数概念和计算方法
1）、概念：两个不同单位或相同单位而基准不同的物量归算到同一单位或同一基准时所用到的比例系数就是平衡系数。
举例如下：
a、一斤大米3元，一斤白面2元，归算到大米侧，白面的平衡系数为2/3。
b、一斤大米3元，一斤白面2元，归算到白面侧，大米的平衡系数为3/2。
c、一斤大米3元，一斤白面2元，一斤鸡蛋4元，归算到鸡蛋侧，大米的平衡系数为3/4，白面的平衡系数为1/2。
2）、计算方法
主变的型号为100000kVA-110kV/35kV，高压侧一次额定电流：Ieg1=524.9A，低压侧一次额定电流：Ie d1=1649.6A，高压侧电流互感器变比：800/5，低压侧电流互感器变比：2000/1。
a、以高压侧电流互感器为基准，把高压侧电流互感器折算到低压侧。
I12=800*110/35=2514.3A，K ph2=2000/ I12=2000/2514.3=0.80。
b、以低压侧电流互感器为基准，把低压侧电流互感器折算到高压侧。
I21=2000*35/110=636.4A，K ph1=800/ I21=800/636.4=1.26。
c、以变压器额定电流为基准，把高低压侧电流互感器折算到额定电流侧。
K ph1=800/Ieg1=800/524.9=1.52, K ph2=2000/Ie d1=2000/1649.6=1.21。
举例验证：
高压侧一次电流Ig1=450A，低压侧一次电流Id2=1414.3A。
高压侧二次电流实际采样为：Ig2=Ig1/800=450/800=0.5625；
低压侧二次电流实际采样为：I d2=I d1/2000=1414.3/2000=0.7072；
a、以高压侧电流互感器为基准，把高压侧电流互感器折算到低压侧，K ph2=0.80。
I12=800*110/35=2514.3A，K ph1=2000/ I12=2000/2514.3=0.80
差流I d= Ig2*1-I d1* K ph2=0.5625*1-0.7072*0.80=0.00326≈0。
b、以低压侧电流互感器为基准，把低压侧电流互感器折算到高压侧，K ph1=1.26。
I21=2000*35/110=636.4A，K ph1=800/ I21=800/636.4=1.26
差流I d= Ig2* K ph1-I d1*1 =0.5625*1.26-0.7072*1=0.00326≈0。
c、以变压器额定电流为基准，把高低压侧电流互感器折算到额定电流侧。
差流I d= Ig2*K ph1-I d2*K ph2=0.5625*1.52-0.7072*1.21=0.000712≈0。
4、数学公式的计算方法
以下均已YD11接线的变压器为例进行说明。
图1
图1是YD11接线的变压器高低压侧电流的相位关系图。
图2
施耐德综保按照以下公式校正角度（如图2向量关系）：
Ia′=，
Ib′=，
Ib′=，
图3
南瑞综保是按照以下公式校正角度（如图3向量关系）：IA′=，
IB′=，
IC′=，。
