止回阀使用说明书

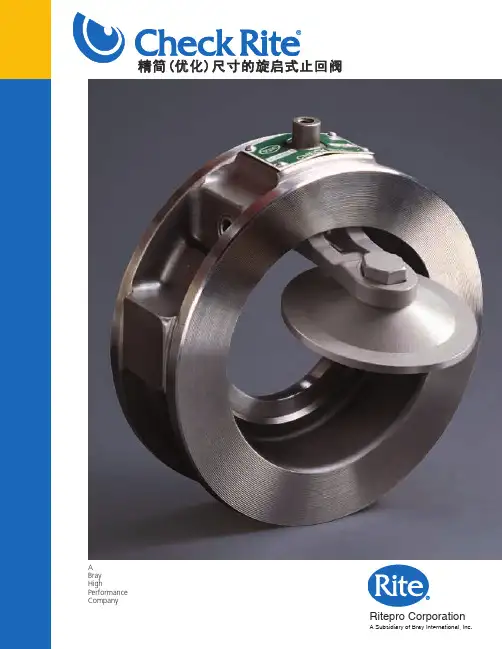

check rite 精简(优化)尺寸的旋启式止回阀 说明书
尺寸范围 1” (25mm) – 60” (1200mm)
ASME CLASS 125 - 2500
阀门全开时 降压在 最低流量 10Ft/sec
Inch / mm
GPM Ft/sec. PSI
1 / 25
38
68 10.7 2.1
1.5 / 40
38
68 10.7 2.1
2 / 50
84
46 4.4 1.7
2.5 / 65 137 76 5.1 1.4
3 / 75
221 197 8.5 1.1
4 / 100 373 157 4 1.4
弹性阀座 经过专门设计的阀体凹槽内装有O型弹性阀座。有管线压
力时，阀板将弹性阀座均匀的压入凹槽内以确保零泄漏密封。 阀座易于更换和维护。
金属对金属阀座 一体式金属阀座具有一个精确加工的弯角，它可以尽量减
小阀座与阀板的金属对金属接触点，以达到很好的密封效果。 压力会均匀的作用在阀板上，以消除磨损。
插入的金属阀座 碳钢和球墨铸铁阀体的密封区域有一个插入式的不锈钢阀
PVC (PEZ SA-4AX) PVC阀体，内部为钝
化的不锈钢或者钛金属， 配有阀位指示杠杆。可 以避免阀体内部腐蚀。 应用：用于含盐溶液，海 洋生物养殖，脱盐等。
6
选择指南
选型信息
选型步骤
描述
颜色
A 获取工艺信息 流体介质/压力/温度 流速/位置/功能
1 尺寸
B 获取管道信息 尺寸/材质 法兰标准/清单
阀门产品使用说明书
Z41H 闸阀使用阐明书Z41H闸阀为阀板在阀杆旳带动下，沿阀座密封面作升降运动而达到启闭旳目旳。
1、压力级：1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa;2、使用温度：-29℃---425℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。
一、构造特点1、阀体通道为全通径，流体阻力小。
2、介质可从闸阀二侧任意方向流过，不受介质流动方向旳限制。
3、全开对密封面受冲蚀性较小，密封性能好。
二、维护保养 1、运送途中旳维护阀门在运送途中应注意要轻装轻卸，以避免法兰密封面磕碰损坏，应将密封面擦干净后再关闭。
要保证油漆、铭牌和法兰密封面旳完好，现场要作好防雨、防尘工作。
2、保管中旳维护对入库旳阀门，要认真擦拭、清洗阀门在运送过程中旳积水和灰尘，对容易生锈旳加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。
阀门进出口通道旳密封盖要封好，以免赃物进入。
对在运送中损坏、丢失旳阀门零件，应及时配齐。
3、阀门安装注意事项3.1、阀门搬运时要小心轻放，更不容许丢掷，以免阀杆扭断及各部件损伤。
3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发生渗漏。
3.3、带传动机构旳闸阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用阐明旳规定安装，安装位置应保证阀门旳使用，维修以便，阀门应直立安装。
3.4、阀门传动机构旳安装、使用、贮存、保管应按执行机构使用阐明书执行。
3.5、手轮、传动机构均不容许作起吊用，并严禁碰撞。
3.6、手动闸阀应靠旋转手轮使之启闭，不得借助于其她杠杆。
3.7、在操作过程中应保持介质和阀件旳清洁，发现任何缺陷和故障，应及时排除。
4、运转中旳维护阀门在运转过程中要使阀门处在常年整洁、润滑良好、阀件齐全、正常运转旳状态。
以达到启动灵活旳目旳，不容许在运营中对阀门进行敲打。
三、常用故障旳避免和排除常用故障产生因素避免措施排除措施开不起1、T型槽断裂。
J761出入口阀使用说明书

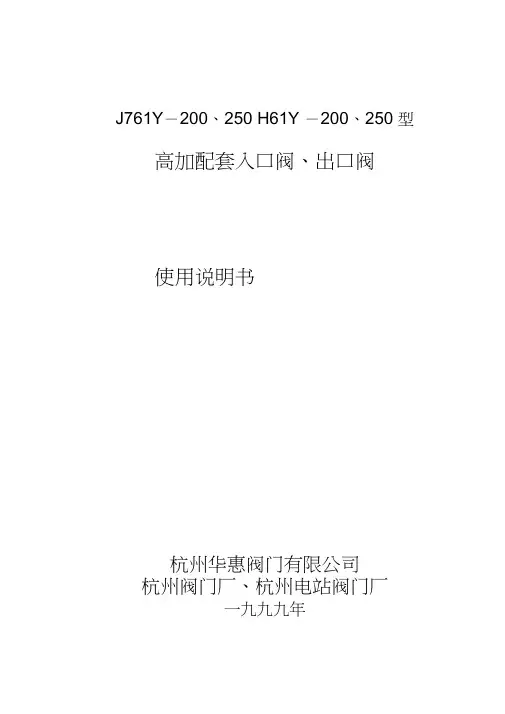

J761Y－200、250 H61Y －200、250 型高加配套入口阀、出口阀使用说明书杭州华惠阀门有限公司杭州阀门厂、杭州电站阀门厂一九九九年目录一、主要用途与性能二、结构简述三、主要技术特性四、主要外型和连接尺寸五、主要零件材料六、使用与安装说明该系列阀门严禁解体！一、主要用途与性能J761Y－200、250型（DN175，DN225，DN300）入口阀和H61Y －200、250 型（DN175，DN225，DN300）出口阀（止回阀）是分别装在5万、10万与20万机组高压加热器给水管道的入口与出口处，当高压加热器管系破裂，引起水位升高，达到报警水位时，快速启闭阀打开，使入口阀迅速关闭，同时也使止回阀迅速关闭，切断高压加热器给水，使高压加热器解列，锅炉给水则通过旁路进入省煤器，从而起到保护高压加热器的作用，使机组正常运行。
高压加热器给水保护系统简图参见图三。
二、结构简述1、入口阀（见图一）入口阀阀体呈直通式，外置活塞式结构和手轮强制关闭系统。
给水从阀座上方一侧引入，从另一侧进入高压加热器，阀上方有两个旁路弯道与止回阀旁路弯道相连接。
阀门有上下两个密封面，高压加热器正常运行时，入口阀开启，阀瓣上浮，与上密封面接触，当高压加热器发生故障时，凝结水则通过快速启闭阀进入活塞上方，使阀瓣下落，关闭阀门。
给水通过两旁路管道直接进入锅炉省煤器，而不经过高压加热器，使高压加热器解列。
入口阀主要由阀体、支架、阀瓣、阀杆、活塞、手轮关闭装置等组成。
阀体有上下两个阀座，下阀座焊在阀体上，上阀座由阀盖通过内套压紧。
阀瓣上下两个密封面均采用硬质合金堆焊而成，阀杆表面经氮化处理，抗擦伤、耐腐蚀。
活塞缸为焊接件，缸体内表面经Ni 基合金镀层处理，有良好的防腐及耐磨性。
活塞由“ O“型环密封，支架起支撑活塞缸及连接阀体的作用。
手轮关闭系统中装有推力球轴承和钢球，使关闭时省力方便。
上部有一螺孔和一焊接法兰，前者为凝结水进口，后者为排除凝结水出口。
轴流式止回阀安装使用说明书
国家特种设备制造许可证号：TS2710604-2015
轴流式止回阀
安装使用说明书
中国•四川乐山市热工仪表有限公司
一、产品介绍：
轴流式止回阀是一个全新概念的系列。
该产品是根据差流可调阀的基本原理设计而成的。
轴流式止回阀内部流道采用流线型设计并设有导流体。
主要用于水泵出口或其他防止液体倒流的地方，可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音，静音关闭并且密封性能好，是止回阀更新换代的产品。
二、主要性能特点：
1、采用双重密封结构。
无论阀后压力高低，阀门都关闭严密、密封性能好，克服了一般止回阀在中、低压情况下密封性能差的缺点。
2、较小流速下，阀门就可全开，而且还可以选择不同的阻抗以满足各种情况的要求。
一般情况下，阀门启闭迅速，如果用户需要，也可以设计成缓闭结构的止回阀，以满足其装置的需要。
3、采用流线型流道和导流体结构，阀门流阻小。
4、弹簧均按I类弹簧设计，采用不锈钢制造。
三、安装与使用说明：
1、阀门不受安装位置的限制，可以水平，也可以垂直安装。
2、安装前要彻底清除管道内的垃圾、杂物，以防止使用时垃圾卡住阀座与阀瓣，导致不止回，或损坏阀座与阀瓣，阀前请安装过滤器。
3、安装时要注意阀体外水流标示箭头，要遵循安装方向。
4、阀门长期不用时，或水流不动时，请注意防冻，并把阀内的水放净。
注：试验与检验按JB/T9092-1999标准
五、简图：。
HH44R-10缓冲型旋启式止回阀说明书
HC44R-10型旋启式缓闭防振耐蚀止回阀 使用说明书铁岭市求精阀门厂2013年2月1用途、特点及主要性能规范1.1 主要用途本系列止回阀用于在介质为水、油等液体的管道上，安装在泵出口位置，用来防止介质的逆流和破坏性的水锤。
1.2 特点：1.阀瓣轻、开启角度大、减少流阻，降低能耗。
2.配有调节阻尼油缸为水锤消除机构、设计新颖、结构合理、性能可靠。
3.运动平稳、无震动、无噪音、安全可靠。
4.耐磨损、使用寿命长。
5.适用介质有清水、污水、海水及油品等。
1.2性能规范：型 号 HC44R-10公称压力 1.0MPa适用介质 水、循环水试 验 压 力壳 体 1.5MPa密 封 1.1MPa工作压力P8 1.0MPa介质温度 （℃） ≤80℃其密封渗漏量符合GB/T 13927-2008标准A级（无渗漏）的规定。
2. 主要结构、外形及连接尺寸2.1.结构说明：本止回阀系法兰连接。
2.2本止回阀具体结构及外形尺寸详见图1、表1。
图1.HC44R-10型缓闭防振耐蚀止回阀主要结构、外形及连接尺寸图1.阀体2.阀盖3.阀体密封圈4. 阀杆5. 摇杆6.阀瓣7.阀瓣密封圈8.缓冲装置9.重锤杆 10.重锤表1 DN PN D D1 D2 b f L H B n-d 备 注 700 10 895 840 794 40 5 1448820158024-∅313工作原理：3.1阀门工作原理：当管路内介质正向流动时，借助进口压力作用，使阀瓣旋转开启，介质通过。
同时油缸内油经单向阀导通，阀瓣通过阀杆和摇杆带动平衡锤旋转，到达开启位置。
油缸内液压油产生的阻尼作用可以避免阀瓣开启过快与阀体产生撞击。
当水泵停泵，介质停止流动或逆流时，阀瓣依靠自重、重锤的辅助及逆流的作用，使阀瓣向关阀方向回落，但由于缓冲油缸内单向阀截止，腔内液压油只能通过节流口回油，因此阀瓣的回落速度取决于节流口的流速，调节节流口的过流面积，即可控制止回阀关闭的时间。

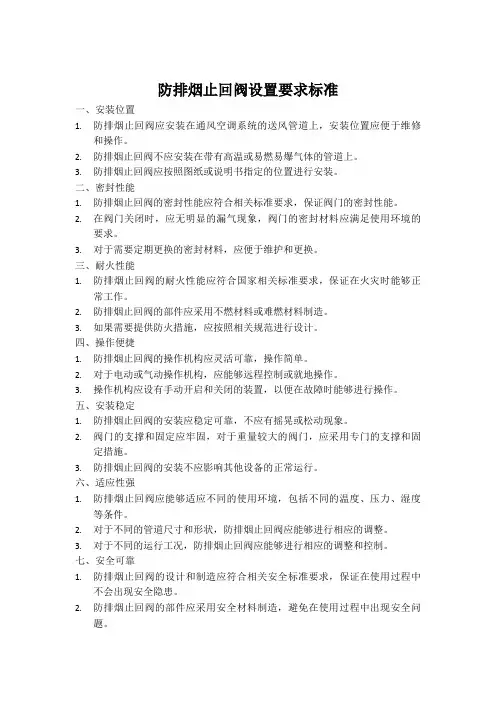

防排烟止回阀设置要求标准
防排烟止回阀设置要求标准一、安装位置1.防排烟止回阀应安装在通风空调系统的送风管道上，安装位置应便于维修和操作。
2.防排烟止回阀不应安装在带有高温或易燃易爆气体的管道上。
3.防排烟止回阀应按照图纸或说明书指定的位置进行安装。
二、密封性能1.防排烟止回阀的密封性能应符合相关标准要求，保证阀门的密封性能。
2.在阀门关闭时，应无明显的漏气现象，阀门的密封材料应满足使用环境的要求。
3.对于需要定期更换的密封材料，应便于维护和更换。
三、耐火性能1.防排烟止回阀的耐火性能应符合国家相关标准要求，保证在火灾时能够正常工作。
2.防排烟止回阀的部件应采用不燃材料或难燃材料制造。
3.如果需要提供防火措施，应按照相关规范进行设计。
四、操作便捷1.防排烟止回阀的操作机构应灵活可靠，操作简单。
2.对于电动或气动操作机构，应能够远程控制或就地操作。
3.操作机构应设有手动开启和关闭的装置，以便在故障时能够进行操作。
五、安装稳定1.防排烟止回阀的安装应稳定可靠，不应有摇晃或松动现象。
2.阀门的支撑和固定应牢固，对于重量较大的阀门，应采用专门的支撑和固定措施。
3.防排烟止回阀的安装不应影响其他设备的正常运行。
六、适应性强1.防排烟止回阀应能够适应不同的使用环境，包括不同的温度、压力、湿度等条件。
2.对于不同的管道尺寸和形状，防排烟止回阀应能够进行相应的调整。
3.对于不同的运行工况，防排烟止回阀应能够进行相应的调整和控制。
七、安全可靠1.防排烟止回阀的设计和制造应符合相关安全标准要求，保证在使用过程中不会出现安全隐患。
2.防排烟止回阀的部件应采用安全材料制造，避免在使用过程中出现安全问题。
3.对于需要维护和检修的部件，应设计为易于检查和更换的构造，以减少维护工作量和时间。
止回阀说明书.doc
1.范围本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。
2.用途2.1本阀用于管道或装置中，防止介质倒流。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1止回阀基本结构见图13.2易损件垫片采用聚四氟乙烯或柔性石墨，密封可靠。
4.工作原理止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前应注意阀门上流向标记与介质流动方向一致。
5.6。
升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
在保修期内，因产品质量原因均可免费修理或更换零件。
a.法兰连接旋启式止回阀b.法兰连接升降式止回阀-2-。
止回阀使用说明书
盐城市圣泰阀门有限公司技术性文件
更改记录
STF-JS018—2003止回阀使用说明书 1/1
止回阀使用说明书
1、用途和性能规范：
本阀门系API 6D常规型止回阀，适用于温度为-20℉~ 800℉的水、蒸汽、油品其它非腐蚀介质的长输管线上，用来截断或接通介质流体介质。
其性能规范如下：
2、工作原理和结构说明
1）本阀门系常规旋启式止回阀，装置在水平管线上，依靠介质本身的流动而自动开闭阀瓣，用于防止介质倒流。
2）本阀门结构长度按API 6D规定，端法兰按ASME B16.5规定。
3）主体材料是WCB，中头垫片使用08F的软铁垫片。
4）本阀门的基本结构按照API600常规型楔式闸阀规定。
5）本阀门公称通径：8"。
低阻力缓闭消声止回阀使用说明书
低阻力缓闭消声止回阀使用说明书
低阻力缓闭消声止回阀是一种常用于管道系统的设备，可以用于控制液体在管道内的流动方向，以及防止反流和水锤现象的发生。
下面是低阻力缓闭消声止回阀的使用说明书：
1.安装位置：低阻力缓闭消声止回阀应在水泵出口的阀门处进行安装。
安装前应检查阀门的连接口是否符合规格要求。
2.安装方法：安装前要保证管道的清洁，将止回阀按照方向箭头的指示方向安装，以确保系统的正常运行。
安装时应注意阀门的方向和正确的位置。
3.使用方法：当液体在管道中流动时，止回阀应处于打开状态，此时阀门打开角度为0度。
如果方向反转，液体将在止回阀内形成一定的压力，此时阀门将关闭，保持管道的单向流动。
如果管道内出现冲击压力，止回阀会通过特殊的消声装置减少噪音。
4.注意事项：在使用时，应定期进行检查和维护，确保阀门的正常运行。
如果发现阀门出现卡阻、泄漏和噪音等问题，应及时排除。
以上就是低阻力缓闭消声止回阀的使用说明书，希望对您有所帮助。
在实际使用中，一定要严格按照说明书进行操作，以确保管道系统的正常运行。
三合一多功能止回阀说明书
三合一止回阀说明书一、简介、三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
多功能三合一止回阀，是水泵出口上推荐使用的阀门,当水泵停止工作时,可以快速止回,这样就可以防止水锤产生.当泵初始运行时,阀瓣在凭借水底推力打开,阀门开启,同时弹簧在弹簧力的凭借下快速的关闭了,随着水流越来越小,几乎停止时,阀瓣完全闭合三合一多功能止回阀.没有水回流倒流现象,这样因为水不回流不倒流,不产生能动,防止水锤现象.二、结构特点1、用一个阀门,可以圆满地完成三种功能：止回阀、截止阀、平衡阀。
2、泵停止运转时，弹簧力先合上阀瓣，因而防止倒流。
3、通过调节开度，可以调节泵的输出量。
4、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
5、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
6、可节约水量的设备材料和费用，缩小安装空间。
7、由于形状和结构高等成流线型，因而压降很小。
8、水平管道，垂直管道上均可安装。
三工作原理当水泵启动后,液体从进口进入,顶开阀瓣,流向出口.当水泵停止时,由于阀瓣上安装了快闭弹簧,在介质出现倒流之前,流速接近于零时迅速关闭,防止了水锤的产生,消除了噪音.调节阀杆开度,可改变流量的大小.关闭阀杆,可起到截止阀的作用.主要用于水泵出口或其它防止液体倒流的地方,可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音,是止回阀的更新换代产品.安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭.四、适用范围三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
五、管道比较图六，外形尺寸三合一止回阀主要外形尺寸七，安装及维护1、安装时要注意阀体外水流标示（箭头）如果箭头模糊不清,可观察阀门通经两侧以低进高出的原则安装,遵循方向安装,垂直、水平均可.2、止回功能：本产品出厂前调节杆为关闭状态安装管道后应逆时针旋转手轮使阀杆上升到最大刻度位置.3、截止功能：顺时针旋紧手轮即可截断流量达到截止功能.4、节流平衡功能：调节阀杆在开度最大的情况下顺时针旋转手轮可使流量变小；反之变大.在变频泵的领域中此功能可以起到降低能耗之功效.。
截止阀用途和使用说明
截止阀产品使用说明书厦门弗瑞特流体控制有限公司目录一，截止阀(stop valve,Globe V alve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的分类1.根据截止阀的通道方向，分为：1)直通式截止阀2)直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3)角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。
在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。
阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。
两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。
弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
KDJ61F止回阀使用说明书
KDH61F—40P
低温止回阀
使
用
说
明
书
成都川空阀门有限公司
一、前言
低温止回阀广泛用于气体、液体管道系统中,起自动阻止介质逆流作用，具有结构简单、调节方便、密封可靠等特点，、适用性广。
二、阀门主要性能规范
1、公称通径：10~200mm
2、公称压力：4.0MPa
3、适用温度：-200~+40℃
4、适用介质：氧、氮、氩、空气、二氧化碳、天然气、乙炔
（用于氧气、乙炔或天然气等高纯介质时需作脱脂处理）
5、连接形式：焊接
6、阀体材料：不锈钢
三、工作原理及结构说明
该阀与管路连接为焊接式。
在介质逆流的压力下：阀顶同阀体的密封座组成密封副，起自动阻止介质逆流作用。
四、使用维护
1、阀门应存放在干燥室内、零件轻放，产品不得有任何磕、
碰、伤等缺陷。
2、阀门安装时介质流向应与阀体上的箭头方向保持一致。
同
时，须保持阀门呈开启状态，方可进行焊接。
3、管道安装好后，应将管内焊渣、油污、残存物吹除干净。
用于氧气、乙烯、天然气介质时须作脱脂处理。
阀门在出
厂前均已作过脱脂处理。
若用户在安装时发现阀门已受到油污等杂质的污染，必须对阀门重新进行过再脱脂清洗处理之后，才可安装。
反之，则不必进行再脱脂清洗处理。
简图。
止回阀使用说明书
止回阀使用说明书篇一：升降式止回阀使用说明Type HY41W lift check valveHY41W型升降式止回阀An instruction manual使用说明书Lift check valve for use升降式止回阀使用说明1. Purpose and performance specifications用途和性能规范： The valve is used for industry pipeline for preventing medium countercurrent device本阀门用于工业管道上作阻止介质逆流的装置。
Performance specification性能规范2. Function principle and structure作用原理和结构说明：The valve is in use process, as shown in the direction of the arrow flow medium.When the medium in the specified direction flow valve medium, by force, be opened; media inverse Flow valve, because the valve by the medium weight and reverse force, so that the valve flap and the valveseat.Cover sealing off, in order to prevent the medium countercurrent purpose.本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
12.1 The valve structure length according to the provisions of GB12221-1989,flange connection dimension according to JB / T79-1994 regulations本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
水平摆动式止回阀安装、操作和检查说明书
ROUTE 22 • P.O. BOX 27 • BREWSTER • NEW YORK 10509 • TEL: (800) 431-2082 • (845) 278-7570 •FAX: (800) 640-2252 • (845) 278-6952INSTALLATION, OPERATION AND INSPECTIONSERIES 120WC & 120W AWWA C508, HORIZONTAL SWING CHECK VALVEGENERAL:All valves should be inspected at time of delivery for shipping damage and to confirm compliance with specifications. Whenever possible the valves and all apparatus should be protected from the weather. Water and debris should not collect in the valve. Note: These instructions are guidelines for use by experienced piping mechanical personnel.WARNING : Valves are to be handled by experienced installers. They should never be used as structural members and should be appropriately rigged for lifting. Valves are heavy and should be handled with caution.INSTALLATION:A. Check that valve end joints conform with the mating pipe and verify that ends are clean and sound.B. Remove any material used to restrain the flow control device lever or pin during shipment and storage. Attach any outside closing mechanism in proper position manually.C. The floor control device and closing mechanism should be checked to insure freedom of motion and proper operation.D. When handling the valve, do not use the outside mechanism for lifting.E. It is necessary to install the valve with flow in the direction of the arrow located on the outside body of the valve.F. Prepare pipe ends per pipe manufacturer’s instruction and install valve as perappropriate instructions for the specific joint. All piping should be properly supported to avoid line stress on the valve. Do not use valves as a jack to force a pipeline in position.G. Standard wrenches and or sockets are to be used to tighten all nuts and bolts. Fasteners are to be tightened in a star pattern to insure balance loading of bolts.OPERATIONS:Once in the pipeline, the Swing Check Valve will operate as flow conditions dictate. The valve will open as the pressure on the upstream side of the disc overcomes theROUTE 22 • P.O. BOX 27 • BREWSTER • NEW YORK 10509 • TEL: (800) 431-2082 • (845) 278-7570 •FAX: (800) 640-2252 • (845) 278-6952downstream side. The valve will close as the situation reverses itself or the pressureequalizes.These valves are self contained units. Outside Levers, Weights, Springs or Hinge Pins should never be used to manually operate the valve or restricts its operation.External shields and surrounding piping should not interfere with the free operation of external apparatus of the valves.MAINTENANCE:The system is designed to be trouble free with minimum care. Frequency of inspection should be based on the operational characteristics of the system. Systems of high cycles should be inspected frequently.At a minimum, SEMI-ANNUAL inspections are recommended. Points of inspection should be at a minimum.1. All end joints, Cover Joints and Packing Boxes should be inspected for leakage.2. Bolts should be checked for tightness. A torque of 90 Foot pounds is recommended for gasketed joints.3. Inspection of the valve during operation is recommended so that the outside linkages can be inspected for proper operation.4. Inspection of the O-Ring seals is required to assure no leakage is evident. If leakage does exist, replace seals. CAUTION: O-Rings should NOT be changed or added to an active valve. Valve should be isolated to prevent injury or damage to valve. Replace O-Rings by removing the lever and arm, and removing the seat nut. Replace O-Rings as necessary.5. Inspection of interior of valve is not necessary unless improper operation is witnessed or leakage beyond the allowable rate is experienced. The interior of the valve and the internal components can be inspected by removing the valve cover. Cover gasket should be replaced anytime this joint is broken. NEVER Re-install a used cover gasket.6. These valves do not require lubrication during normal operation. As these valves are made of cast iron, all efforts should be made to prevent freezing of water in the valves.ROUTE 22 • P.O. BOX 27 • BREWSTER • NEW YORK 10509 • TEL: (800) 431-2082 • (845) 278-7570 •FAX: (800) 640-2252 • (845) 278-6952Removal of 120W / 120WC Hinge Pin & Flapper Assembly1. Remove Cast Iron Cover Plate (#014) by removing all of the Cover Bolts (#195) that are threaded into the body of the valve. Notice the bolts that come from the hinge pin area of the valve are shorter than the rest of the bolts. Be sure to install them in this same location when replacing the cover plate.2. Remove Brass Seat Nut (#088). Be careful not to damage the o-rings of the Seat Nut. There are 2 inner o-rings and 1 outer o-ring.3. With the Brass Seat Nut removed you can see a Lock Pin inside the valve. You DO NOT need to remove this Lock Pin in order to remove the hinge pin.4. While pulling on the hinge pin (#159) with one hand use the other hand to move the Brass Spacer (#287 located inside the valve body) so that the key on the hinge pin aligns with the key way of the spacer. Neither the key on the hinge pin nor the key way in the spacer are visible. You must keep spinning the spacer a little at a time until you feel the 2 parts are aligned.5. Remove the hinge pin while holding the flapper assembly. The front brass spacer (#287) will drop into the body of the valve upon removal of the hinge pin as will the rear brass spacer. The stainless steel key (#161) from the hinge pin will likely pull out with the hinge pin and fall on the ground. (NOTE: There will be a brass bushing that slides freely on the hinge pin. This bushing keeps the flapper arm (#023) aligned properly inside the valve.)。
止回阀技术说明书
止回阀系列外置油缸蝶式止回HH47X蝶式微阻缓闭止回阀HH49X外置油缸微阻缓闭止回阀HH44X橡胶瓣止回阀HC44X静音止回阀H42X静音止回阀H41X型号编制说明HH47X外置油缸蝶式止回阀引述目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。
在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。
依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。
工作原理本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。
本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。
当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。
由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。
注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。
故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。
打开从此注油。
（正常情况下越3～4个月补充一次）特点1、体积小、重量轻、结构紧凑、维修方便2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染介质。
3、运行平稳、无震动、无噪音。
4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影响。
5、达到完全密封，无泄漏。
恒扬程止回阀说明书
恒扬程止回阀使用说明书上海日泰阀门（集团）有限公司SHANGHAI RITAI VALVE GROUP CO.,LTD■概述恒扬程止回阀主要应用在柴油机水泵，电动水泵的给水管路上，保证水泵组按额定扬程和额定流量给水作业，特别是可以防止水泵在低扬程区的超载运行现象，并可以防止水泵超负荷启动。
恒扬程止回阀是一种多功能，多用途阀门，可同时起到持压阀，恒压阀，动态流量调节阀，止回阀和泄压阀等多台阀门所起到的作用。
目前，该阀门已广泛应用在生活给水，工业给水，冶炼炉冷却循环给水，消防给水等系统上。
特别是多台水泵并联的机组的系统上。
是确保管网安全以及高效运行的理想配套阀门。
■工作原理一、持压/恒扬程：水泵启动时，水流通过控制管路进入控制室上腔和恒扬和控制器，主阀在压力作用下关闭，当水泵扬程达到控制器的设定压力时，控制器打开，水流通过控制器进入控制到下腔，主阀瓣开启，阀门正常工作。
当水泵扬和过高时，控制器开度加大，经过控制器进入控制室下腔的水流压力增加，主阀瓣开度加大，扬程降低，保持扬程在设定的压力范围内。
当水泵扬程过低时，控制器开度减小，经过控制器进入控制室下腔的水流压力降低，主阀瓣开度减小，扬程加大，保持扬程在设定的压力范围内。
二、防水锤/缓闭：水泵关闭时，控制器在弹簧力的作用下关闭，阀后压力下降，控制电动三通球阀换向，控制室下腔的水流通过球阀迅速排出，阀门关闭，通过该变球阀的开度来控制阀门的关闭速度，达到缓闭和防水锤和作用。
三、均流量：当多台水泵并联运行时，往拄会因为水量的不均衡而造成个别水泵不胜负载，严重时，会造成停机现象，而令系统崩溃。
恒扬程止回阀能有效保证每台水泵按额定扬程和额定流量给水，特别是可以防止水泵在低扬程区超载运行，从而能保证系统在水量分配严重不均衡时的安全。
下图为三台同特性水泵并联的特性曲线图：图中R’为单台水泵选型时的理想管道的特性曲线，其中1’为选型工况点，扬程为H3流量为Q1 ,而且工作在高效区。
H11T-16铸铁丝扣止回阀
石棉板
石棉板
四、阀门的结构及外形尺寸：
1、结构及简图
材料
H11T-16
H11W-16
灰铸铁
灰铸铁
黄铜
灰铸铁
石棉板
石棉板
2、外形尺寸和连接尺寸
DN
NPT
L
l
15
1/2″
90
14
20
3/4″
100
16
25
1″
120
18
32
11/4″
140
20
40
11/2″
170
22
50
2″
200
24
65Biblioteka 21/2″260H11T-10 1.0
1.5
1.1
≤200
H11W-10 1.6
1.5
1.1
≤100
H11T-16 1.6
2.4
1.8
≤200
H11W-16 1.6
2.4
1.8
≤100
适用 介质
蒸汽、水 油
蒸汽、水 油
三、主要零件材料:
零件名称
材料
H11T-10
H11W-10
阀体、阀盖
灰铸铁
灰铸铁
密封圈
黄铜
灰铸铁
垫片
H11T-16 止回阀
使用说明书
一、概述
本阀安装在水平管路上，能自动阻止流体倒流。 止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低 于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
二、性能规范:
型号
公称压力
试验压力
工作温度
(MPa) 强度(水） (MPa) 密封（水）(MPa) (℃)
蝶形缓闭止回阀(HH47X)使用及维护说明
蝶式缓闭式止回阀（HH47）使用和维护说明一、产品概述（1）产品介绍本厂生产的HH47X/H型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处防止管网中介质逆流。
自动消除破坏性水锤，从而保证水泵和管路不受损坏。
该阀主要由阀阀瓣、缓冲装置和微量调节阀组成。
（2）产品特点1.第二偏心采用大偏心设计，达到开启密封即脱离，关闭接触即密封，减少磨损，延长使用寿命。
2.缓冲装置回油管路上设有流量调节阀，通过调节油回路流量控制阀门的动作，实现阀门开关速度可调的功能。
3.该产品想对于其他类阀门具有外形尺寸小，结构成熟简单，运行平稳的特点。
4.产品结构新颖，运用重心原理，实现无压状态下具有预密封力。
二、产品运行原理依靠介质压力推动蝶板开启，非正常停泵时，靠蝶板自重和介质倒流压力推动蝶板，先快速关闭80％左右，然后利用油缸阻尼作用，使其慢速关闭20％左右，防止砐坏性停泵水锤发生的止回阀。
三、产品适用标准与规范（1）设计与制造：CJ/T 282 《蝶形缓闭止回阀》（2）法兰标准：1.碳钢法兰：GB/T 9113《整体钢制法兰》2.铸铁法兰：GB/T 17241.6《整体铁制法兰》（3）压力温度额定值：1.钢制：GB/T 12224《钢制阀门一般要求》2.铁制：GB/T 17241.7《铸铁管法兰技术条件》（4）检验与试验：GB/T 13927《阀门检验与试验》（5）阀门结构长度：GB/T 12221《阀门结构长度》四、产品技术参数公称压力：1.0MPa~2.5MPa公称通经：200~1400mm适用介质：水、油品、海水、污水使用温度：0~80℃（如需要，可达200℃）法兰标准：GB/T 17241.6、GB/T9113试验标准：GB/T13927五、产品典型安装示意图（含常用材料与）六、产品主要零部件常用材料七、主要外形连接尺寸八、常见维护说明可能发生的故障发生故障的原因消除办法填料渗漏1.填料压盖未压紧2.填料圈数不足3.填料由于使用过久或保存不妥而失效1．均匀地拧紧螺母。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋启式止回阀使用说明书 1/3
1.用途和性能规范：
本阀门系API 6D常规型旋启式止回阀，适用于温度为 -20℉~ 800℉的水、蒸汽、油品其它非腐蚀介质的长输管线上，用来截断或接通介质流体介质。
其性能规范如下：
2.工作原理和结构说明
2.1本阀门系常规旋启式止回阀，装置在水平管线上，依靠介质本身的流动而自动开闭阀瓣，用于防止介质倒流。
2.2本阀门结构长度按API 6D规定，端法兰按ASME B16.5规定。
2.3中头垫片使用304 SS+柔性石墨垫片。
2.4本阀门的基本结构按照API6D常规型旋启式止回阀规定。
2.5本阀门公称通径：6"
3．主要零件材料：
旋启式止回阀使用说明书 2/3 4 阀门的流量系数验算：
4保管、保养、按装调试、使用及维修
4.1保管保养
4.1.1本阀门应存放在干燥、通风的室内，阀门两端应封堵。
4.1.2存放的阀门应定期检查，清除污垢，并在加工面上涂防锈油。
4.1.3按装后，应定期进行检修。
4.1.4检修装配后，应进封试验，并作详细记录，以备查考。
4.2按装调试
4.2.1按装前，仔细检查本阀门标志是否与使用要求相符。
4.2.2按装前，应检查阀门内腔和密封面，不允许有污垢附着。
4.2.3阀门按装或拆卸其所需空间应予考虑。
4.2.4在阀门按装于配管时，为防止阀瓣受配管的铁锈或其它物质的损坏，阀门应处于全开为位置。
4.2.5阀门在长期存放后，在使用前应进行操作试验。
4.2.6阀门按装后，应检查联接螺栓是否均匀拧紧。
4.3使用
4.3.1在使用中，要求阀瓣将全开或全闭，不允许将闸板部分开启作
调节流量用，否则在介质较高流速时，易损坏密封面。
4.3.2开启或关闭阀门时，应用手轮，不得借助杠杆或其它工具。
4.4维修
旋启式止回阀使用说明书 3/3。
