无色光学玻璃
光学玻璃分类1
光学玻璃分类一、无色光学玻璃二、冕波代号K 火石代号F H 代表环保Q 代表轻Z代表重系列玻璃类别名称代号牌号普通光学玻璃（P系列）轻冕玻璃Q K H-QK1、H-QK3、H-QK3L冕玻璃K K1、K2、H-K3、K4A、H-K5、H-K6、H-K7、K8、H-K9、H-K9L、H-K10、H-K11、K12、K16、H-UK9L、H-K50、H-K51磷冕玻璃P K PK1、PK2钡冕玻璃B a K H-BaK1、H-BaK2、H-BaK3、H-BaK4、BaK5、H-BaK6、H-BaK7、H-BaK8、BaK9、BaK11重冕玻璃Z K H-ZK1、H-ZK2、H-ZK3、H-ZK4、ZK5、H-ZK6、H-ZK7、ZK8、H-ZK9、H-ZK10、H-ZK11、H-ZK14、ZK15、ZK19、ZK20、H-ZK21、ZK50镧冕玻璃L a K H-LaK1、H-LaK2、H-LaK3、H-LaK4、H-LaK5、LaK6、H-LaK7、LaK8、LaK10、H-LaK12、H-LaK50、H-LaK51、H-LaK52、H-LaK53、H-LaK54冕火石玻璃K F KF1、KF2、KF3轻火石玻璃Q F QF1、QF2、QF3、QF5、QF6、H-QF6、QF9、QF11、QF14、QF50、UQF50火石玻璃F F1、F2、F3、F4、H-F4、F5、F6、F7、F12、F13钡火石玻璃B a F BaF1、BaF2、BaF3、BaF4、BaF5、BaF6、BaF7、BaF8、BaF51重钡火石玻璃ZBaF ZBaF1、ZBaF2、H-ZBaF3、ZBaF4、H-ZBaF5、ZBaF8、ZBaF11、ZBaF13、ZBaF15、ZBaF16、ZBaF17、ZBaF18、ZBaF20、H-ZBaF50、H-ZBaF52重火石玻璃Z F ZF1、H-ZF1、ZF2、H-ZF2、ZF3、ZF4、H-ZF4、ZF6、ZF7L、H-ZF7L ZF8、ZF10、ZF11、ZF12、ZF13、ZF14、ZF50、ZF51、ZF52、H-ZF52镧火石玻璃L a F LaF1、LaF2、LaF3、H-LaF4、H-LaF6L、LaF7、H- LaF8、H-LaF9、H-LaF10、H-LaF50、H-LaF52、H-LaF53、H-LaF54重镧火石玻璃ZLaF H-ZLaF1、H-ZLaF2、ZLaF3、H-ZLaF50、H-ZLaF51、H-ZLaF52、H-ZLaF53、H-ZLaF54、H-ZLaF55、H-ZLaF56钛火石玻璃T i F TiF1、TiF2、TiF3特种火石玻璃T F TF1、TF3、TF4、TF5、TF6注：无铅、砷、镉以及其它放射性元素玻璃牌号，用代表环保特性的前缀"H-"表示无色饰品晶质玻璃无色饰品晶质玻璃具有高透明度、高亮度的特点，彩色晶质有兰色、粉红色、紫色等几个系列，色泽纯洁亮丽，是制作高档灯饰品、工艺美术品的最佳材料。
第三章光学玻璃
被动式红外监控探测器依靠接收人体发出的红外辐射来进行监控报警。任何 温度在绝对零摄氏度以上的物体都会不断地向外界辐射红外线，人体的表面温度 为36℃，其大部分辐射能量集中在8-12μm的波长范围内。 在监控探测区域内，人体透过衣服的红外辐射能量被探测器的菲涅耳透镜聚 焦于热释电传感器上。当人体（入侵者）在这一探测范围中运动时，顺次地进入 菲涅耳透镜的某一视区，传感器输出信号的频率大约为0.1-10Hz ，这一频率范围 由探测器中的菲涅尔透镜、人体运动速度和热释电传感器本身的特性决定。
有色玻璃熔制举例
（1）碳黄色玻璃 硫碳着色。 即元素硫、硫化物或硫酸钠；石墨或焦炭作为还原剂。 原料要求含水量低，熔制温度通常较低，采用氯化物或氟 化物作为澄清剂。
（2）硒红宝石玻璃 硒和硫化镉着色。 二者的挥发、氧化。 硒加料；硫化镉，氧化锌。 熔制温度不超过1400℃，澄 清剂不能采用氧化砷或氧化锑， 而要采用氟化物。
如铁、钴、镍、铜、铬、锰等在可见光区域具有吸收带，若引入玻璃中将 因着色而降低透过率，故严格限制引入。 难熔颗粒要小些，易熔和密度小的颗粒可适当大些。 混料时间恰当。过小不均，过长分层。
（2）光学玻璃的熔炼
需要采取严格的熔炼制度，用来克服玻璃中的气泡、条纹、结石等常见缺陷， 保证产量和质量。 熔炼方法分坩埚法和池窑连续生产法。 不同熔制情况采取的熔制速度不同。 对于使用耐火材料坩埚熔制的玻璃，如果采取高速搅拌，会增加玻璃液对坩 埚的侵蚀；对于使用铂坩埚熔炼时，适当增加搅拌速度有利于均化过程。 连续熔制 将几个坩埚串联起来，使玻璃的形成、澄清、均化以及冷却四个阶段同时 在不同的坩埚中进行，具有产量大、周期短、成品率高等优点。是目前光学玻 璃生产工艺的主要发展趋势。 如熔化部采用陶瓷坩埚、均化部采用铂坩埚池炉、冷却部采用陶瓷坩埚。
光学玻璃特性
310±10
λ0 (nm)
400
Tλ0 (%)
≥89.5
K
≥1.0
石英玻璃 石英玻璃以其优良的理化性能，被大量广泛用于半导体技术，新型电光源，彩电荧光粉生产， 化工过程，超高电压收尘、远红外辐射加热设备、航空航天技术、某些武器及光学仪器的光 学系统、原子能技术、浮法玻璃及元碱玻璃窖的耐火材料，特种玻璃用坩埚，仪器玻璃成型 部料碗，紫外线杀菌灯，各种有色金属的生产等诸多领域。石英玻璃 SiO2 含量大于 99.5％， 热膨胀系数低，耐高温，化学稳定性好，透紫外光和红外光，熔制温度高、粘度大，成型较 难。多用于半导体、电光源、光导通信、激光等技术和光学仪器中。 石英玻璃在整个波长有特别好的透光性，在红外区（特殊的红外玻璃除外） ，光谱透射
范围比普通玻璃大。在可见光区透过率达 93％。在紫外光谱区，特别是在短波，紫外光谱 区透过率比其他玻璃好的多。石英玻璃他的光学性能在很大程度上取决于它的化学性能。哪 怕是 0.001％的杂质就明显地影响产品质量。过度金属杂质会改变波长方向移动，羟基的存 在会吸收 2.73µm 光带。国产光学石英玻璃有三个牌号：JGS1 紫外光学石英玻璃，应用波段 185-2000nm，用合成石制造， Sicl4 为原料， JGS2 紫外光学石英玻璃，应用波段 220-2500nm， 用水晶做原料，气炼法生产；JGS3 红外光学石英玻璃，应用波段 260-3500nm，采用水晶或 高纯度石英砂为原料，真空加压炉生产。国外还有一种全波段光学石英玻璃，应用波段 180-4000nm，采用等离子（无水无 H2 状态下）化学相沉积法生产。用特纯 Sicl4 为原料。 在石英玻璃中掺入少量 Tio2， 可以把 220nm 下的紫外线滤掉， 称无臭氧石英玻璃。 因为 220nm 以下的紫外线能使空气中的氧变成臭氧， 在石英玻璃中掺入少量钛、 铕等元素。 可以把 340nm 以下的短波过滤掉。用它制电光源对人的皮肤有保健作用。这种玻璃可以做到完全无气泡。 具有优良的透紫外线性能，特别是在短波紫外区，其透过性能远远胜过所有的其他玻璃。在 185µm 处的透过率可达 85％。是 185-2500nm 波段的优良光学材料。由于这种玻璃含 OH 基 团，所以红外透过性能差，特别是在 2.7µ 附近有一很大的吸收峰。 石英玻璃的光学性能 （1）光谱特性 各种有色光学玻璃在规定的光谱区内的透过和吸收性能称为光谱特性。 它是有色光学玻 璃的（2）主要特性 石英玻璃是透紫外线，可见光， 近 红外线性能 最 好的玻璃，可以 根据需要从 168nm-3500nm 波段范围任意选择所须品种。 牌号名称应用光谱波段（毫微米） JGS1 远紫外光学石英玻璃应用光谱波段 185-2500nm JGS2 紫外光学石英玻璃应用光谱波段 220-2500nm JGS3 红外光学石英玻璃应用光谱波段 260-3500nm 远紫外光学石英玻璃 JGS1Reflectiveglass 在紫外和可见光谱范围内透明；在 185-2500nm 波段范围内无吸收带；在 2600-2800nm 波段范围内有强吸收带；非发光，光辐射稳定。 紫外光学石英玻璃 JGS2 在紫外和可见光谱范围内透明；在 220-2500nm 波段范围内无吸收带；在 2600-2800nm 波段范围内有强吸收带；非发光，光辐射稳定。紫外光学石英玻璃：是用氢氧焰熔化高级水 晶粉料而成的光学石英玻璃，它是 220-2500nm 波段范围内良好的光学材料。其红外透过性 能同远紫外石英玻璃。 红外光学石英玻璃 JGS3 在可见和红外光谱范围内透明；在 2600-2800nm 波段范围内无明显吸收带； 和普通硅酸盐玻璃相比，透明石英玻璃在整个波长头优良的透过性能。在红外区光谱透 过比普通玻璃大；在可见区，石英玻璃的透过率也是比较高的。在紫外光谱区特别是在短波 紫外区，光谱透过比其他玻璃好的多。光谱透过率受三个因素影响：反射，散射和吸收。石 英玻璃的反射一般为 8％，紫外区大一些，红外区小一些。所以石英玻璃的透过率一般不大 于 92％。石英玻璃的散射比较小，一般可以忽略。光谱吸收和石英玻璃的杂质含量和生产 工艺有密切的关系；在低于 200 钠米波段的透过率的高低，代表金属杂质含量的多少；240
光学玻璃标准

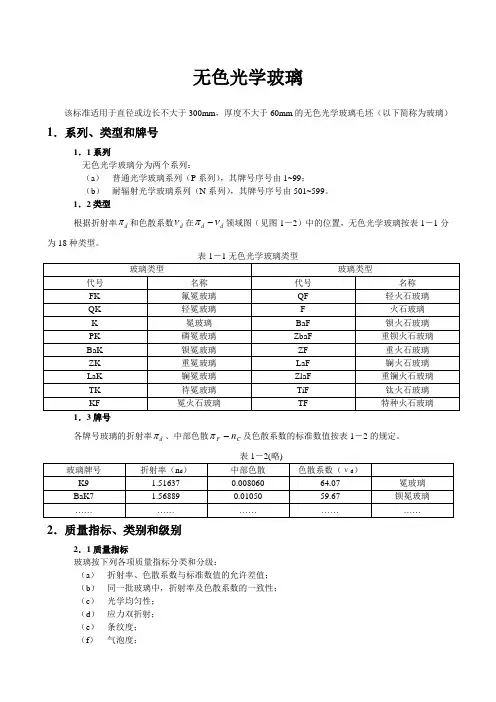

无色光学玻璃该标准适用于直径或边长不大于300mm ，厚度不大于60mm 的无色光学玻璃毛坯（以下简称为玻璃）1．系列、类型和牌号1．1系列无色光学玻璃分为两个系列：（a ） 普通光学玻璃系列（P 系列），其牌号序号由1~99； （b ） 耐辐射光学玻璃系列（N 系列），其牌号序号由501~599。
1．2类型根据折射率d π和色散系数d ν在d d νπ-领域图（见图1－2）中的位置，无色光学玻璃按表1－1分为18种类型。
表1－1无色光学玻璃类型1．3牌号各牌号玻璃的折射率d π、中部色散C F n -π及色散系数的标准数值按表1－2的规定。
2．质量指标、类别和级别2．1质量指标玻璃按下列各项质量指标分类和分级：（a ） 折射率、色散系数与标准数值的允许差值； （b ） 同一批玻璃中，折射率及色散系数的一致性； （c ） 光学均匀性； （d ） 应力双折射； （e ） 条纹度； （f ） 气泡度；（g ） 光吸收系数；（h ） 耐辐射性能（N 系列玻璃。
2．2分类分级2．2．1折射率、色散系数2．2．1．1根据折射率及色散系数与标准数值的允许差值，玻璃按表1－3和表1－4各分为6级。
表1－3无色光学玻璃允许差值表1－3和表1－4中的4类仅适用于n d 大于1.82的玻璃2．2．1．2根据同一批玻璃中，折射率及色散系数的最大差值，玻璃的一致性按表1－5分为4级。
表1－5玻璃一致性的分级2．2．2光学均匀性光学均匀性指同一块玻璃中各点折射率的不一致性，是由于退火炉内各处温度不均匀所引起的。
光线通过一块折射率不均匀的玻璃时，会使各部分光程产生不规则的变化，因而影响光学系统的成像质量。
按国家标准规定，当玻璃直径或边长不大于150mm 的无色光学玻璃毛坯的光学均匀性用分辨率的比值法表示；玻璃直径或边长为150mm~300mm 的无色光学玻璃（称大块光学玻璃）的光学均匀性以一块玻璃中各部位间的折射率微差最大值表示。
常用无色光学玻璃
基本特性 优点：坚硬，表面质量佳，不易刮伤 缺点：不好成形裁切，易裂边，价格较贵 优点：耐高温 缺点：表面品质差 优点：耐高温 缺点：表面质量差 优点：耐高温 缺点：硬度较软，易刮伤 优点：便宜 缺点：表面质量差，易刮伤 优点：各方面都佳 缺点：价格昂贵
名称
B270
成分
是由高纯度材料熔炼的一种 无色，高度透明的冕玻璃
加工难度 周期 颜色玻璃 特性 等等
保护面板，光学滤光片。医 药技术及生物学，半导体行 业和传感器方面
另一个的主要特性是在高强 度的激光激发下具有低得可 见光范围的荧光
广泛用于化工，航天，军事 等领域
因此玻璃具有的特性，故该 玻璃抗热冲击及抗机械较好 性能，并能承受高温。
多用于半导体，电光源，光 该玻璃在加工过程中熔制温 导通信，激光技术和光学仪 度高，粘度大，成型较难。 器中
名称 Eagle200(EaglexG)
制造商 康宁（Cornjng)美国产品资讯
Borofloot
Schott（德国）
B270
Schott（德国）
D236T
Schott（德国）
青板玻璃Soda-lime
Asahi(日本）
石英
多供货商
（1）表面质量通常不会影响滤光片的光学性能 （2）但却是客户决定接收产品的决定因素
高硼硅玻璃
其主要成分为二氧化硅，其 它成分为氧化钠及氧化硼
性能优越有良好的热稳性， 化学稳定性，耐酸，耐碱， 耐水
石英玻璃
主要成分为二氧化硅，二氧 化硅含量大于99.5%
热膨胀系数低，耐高温，化 学稳定性好，透紫外和红外 光。
.普通玻璃
K9
苏联
也称为钠钙硅玻璃，主要以 二氧化硅，氧化钠，氧化钙 为主要成分
光学玻璃透镜技术参数
级别
同一批玻璃中的最大差值
折射率
色散系数
A
0.5X10－4
0.15%
B
1X10－4
C
2X10－4
D
在所定类别内
在所定类别内
2．2．2 光学均匀性
光学均匀性指同一块玻璃中各点折射率的不一致性，是由于退火炉内各处温度不均匀所引起
的。光线通过一块折射率不均匀的玻璃时，会使各部分光程产生不规则的变化，因而影响光学系
统的成像质量。按国家标准规定，当玻璃直径或边长不大于 150mm 的无色光学玻璃毛坯的光学均 匀性用分辨率的比值法表示；玻璃直径或边长为 150mm~300mm 的无色光学玻璃（称大块光学玻 璃）的光学均匀性以一块玻璃中各部位间的折射率微差最大值表示。
2．2．2．1 玻璃的光学均匀性以分辨率的比值 a/a0 表示时，按表 1－6 分为 4 类。 表 1－6 玻璃光学均匀性的分类
表 1－9
类别
玻璃边缘最大光程差异δmax(nm/cm)
S1
3
S2
5
S3
10
S4
20
2．2．4 条纹度 条纹是指玻璃内部折射率的局部不均匀，外形如线状条纹，类似于圆柱透镜，引起光线方向的变
异，主要是由于光学玻璃熔炼过程中各部分成分不同而引起的。最易引起条纹的玻璃是 ZF 类，其 次为 F、BaF、BaK 等。 2．2．4．1 玻璃用投影条纹仪从规定方向观测时，条纹度按表 1－10 分为 4 类。
无色光学玻璃
丹阳市陵合美光学
丹阳市陵合美光学仪器有限公司-- 专业的光学玻璃透镜生产厂家！ 该标准适用于直径或边长不大于 300mm，厚度不大于 60mm 的无色光学玻璃毛坯（以下简称为玻璃）
光学镜片知识整理
镜片知识整理一、光学材料二、无色光学玻璃1.系列、类型和牌号1.1系列1.2类型1.3. 1光学玻璃牌号分类1.3.2光学玻璃牌号命名1.3.3无铅、碎、镉玻璃牌号的命名1.3.4低软化点玻璃牌号的命名1.3.5高透过玻璃牌号的命名1.4牌号2.质量指标、类别和级别2.1质量指标3.2分类分级1.2.1折射率、色散系数2.2. 2光学均匀性3.2. 3应力双折射4.2.4条纹度5.2. 5.气泡度6.2. 6光吸收系数7.2.7耐辐射性能3.光学性能3.1折射率4.化学性能4.1抗潮湿大气作用稳定性RC (S)(表面法)5.光学玻璃的物理参数4.22抗酸作用稳定性RA(S)(表面法)4.3各种氧化物对玻璃性质的影响6.玻璃牌号对照表三、其它光学玻璃1.有色光学玻璃1.1有色玻璃的种类1.1. 1截止型玻璃（硒镉着色玻璃）2.1.2选择吸收玻璃（离子着色玻璃）1. 1. 3中性玻璃1.2有色光学玻璃的特点和用途1.3有色玻璃牌号2.特种光学玻璃2.1石英玻璃四、微晶玻璃1.概述2.微晶玻璃的性能及应用3.光学晶体主要性能参数五、光学塑料1.光学塑料大致分类2.常用光学塑料2.1聚苯乙烯PS （火石塑料）2.2聚碳酸酯PC2.33聚甲基丙烯酸甲脂（Polymethyl methacrylate简称PMMA,也称Acrylic）2.4 4 烯丙基二甘醇碳酸酯（Allgl diglycol carbonate,简称 ADC 或 CR-39）2.5苯乙烯-丙烯睛共聚物NAS2.66苯乙烯-丁二烯-丙烯酯ABS3.光学塑料的主要优缺点2.7苯乙烯甲基丙烯酸甲酯共聚物4.光学塑料零件的镀膜技术六.光学镜片镀膜技术1.光学零件镀膜分类，符号及标注2.镀膜种类3.镀膜材料一、光学材料透射材料分为光学玻璃、光学晶体和光学塑料三大类，它们的光学特性主要由其对各种色光的透过率和折射率决定。
光学玻璃光学玻璃是最常用的光学材料，其制造工艺成熟，品种齐全。
光学玻璃价格
QK3 86 95 KF3 36 45 60 ZF13 90 100 118
K1 30 39 47 QF1 39 47 56 ZF14
BaK， 合格品：67，一等品：77，优等品：100
ZK， 合格品：72，一等品：93，优等品：100
KF， 合格品：86，一等品：98，优等品：124
QF， 合格品：69，一等品：79，优等品：103
LaK4 100 135 160 ZBaF21 80 88
LaK5 124 160 188 ZF1 34 43 56
LaK6 124 160 188 ZF2 34 43 56
PK1 900 F3 33 40 49 LaF8 230 310 385
PK2 F4 33 40 49 LaF9 230 310 385
BaK1 36 45 53 F5 33 40 49 LaF10 230 310 385
K11 30 39 47 QF50 45 54 60 LaF5 120 160 205
K12 30 39 47 F1 40 46 54 LaF6 230 310 385
K16 41 50 60 F2 33 40 49 LaF7 230 310 385
F， 合格品：69，一等品：79，优等品：103
BaF， 合格品：69，一等品：79，优等品：103
ZBaF， 合格品：89，一等品：103，优等品：124
ZF1，ZF2， 合格品：72，一等品：82，优等品：103
3.技术比较复杂的型料，视其尺寸、公差、重量及技术复杂性按型料基价加50到80%。
块料的价格下次再写到这里。
光学玻璃种类介绍,让世界更加通透明亮
定的位置，其次，它在物理界和化学界中同样扮演着重 要角色，目前中国光学玻璃的发展非常迅猛，相信其前 景将会一片光明。【可以弯的玻璃】热弯玻璃规范有哪 些？什么是夹层玻璃，夹层玻璃都有什么优点
？
版权所有 禁止转载 谢谢！
自贡招聘 ty89htvv
x射线辐照之下，其光透过率的变化波动很小，常用于制 造一些高能辐照下的光学器械和屏蔽、窥视窗口。5.紫外 和红外光学玻璃紫外和红外光学玻璃具有特定的光学常 数，其透过率较高，主要用来制造紫外
、红外光学仪器。6.光学石英玻璃光学石英玻璃的性能很 好，其膨胀系数较低，机械强度高以及具有耐高温的优 点，常被用于制造有特殊要求的棱镜、透镜、反射镜以 及窗口等。光学玻璃在光电技术中占有一
一说到玻璃，想必大家都很熟悉吧，像我们平日里常见 的窗户、玻璃杯、镜子镜片、玻璃球等都是由玻璃构成 的。那么如果说到光学玻璃的话，我想有不少人都会感 到陌生，光学玻璃相对于普通玻璃来
说，具有特殊以及更加严格的指标。它与光学仪器的制 成密不可分，像望远镜、照相机、摄像机等高级光学仪 器的镜头都是由光学玻璃制成的。光学玻璃具有高度的 透明性和一定的质量，所以它现在的应用也是
主要用于制造滤光器，因此它又被称作滤光玻璃。它对 光的吸收具有选择性透过的特点，若按照光谱特性，它 还可分为吸收型、截止型和中性灰三类。3.防辐照光学玻 璃防辐照辐照以及吸收慢中子 和热中子，目前主要用作医学领域和核工业领域的窗口 材料。4.耐辐照光学玻璃耐辐照光学玻璃的品种和无色光 学玻璃的很相似，它在一定的y射线和
非常广泛的。那么，接下来就让我们一起来看看光学玻 璃主要有哪些种类以及它们各自的特点吧！1.无色光学玻 璃 无色光学玻璃对光学常数的要求比较严格，具有特定 性。它有着无选择性吸收和高透性的特
常用无色光学玻璃
各种有色光学玻璃在其规定 的光谱区域内有其特定的透 过及吸收性能
的特性
用途
规格/备注
图纸方面的问题
被广泛的应用于钟表显示， 规格406*258mm
复印机扫指纹分划板中
0.9mm-17mm
厚度
焦距 光洁度 光圈
它被广泛应用于液晶显示， 触摸屏及光技术，最薄可达 厚度0.1mm-1.1mm 到0.03MM
名称 Eagle200(EaglexG)
制造商 康宁（Cornjng)美国产品资讯
Borofloot
Schott（德国）
B270
Schott（德国）
D236T
Schott（德国）
青板玻璃Soda-lime
Asahi(日本）
石英
多供货商
（1）表面质量通常不会影响滤光片的光学性能 （2）但却是客户决定接收产品的决定因素
用来制作滤色镜，主要用于 观察，色度等光学仪器中， 以提高仪器的能见度，进行 颜色的校正，分离，补偿等
一般指的是普通平板玻璃
浮法玻璃
主要以二氧化硅为主要成 分，其次为氧化钠，氧化 钙，氧化镁，氧化铝，氧化 铁
产品质量好，没有条纹，厚 度均匀，上下表面平整，相 互平行度较好
有色光学玻璃
在基础玻璃中添加一些着色 剂
各种有色光学玻璃在其规定 的光谱区域内有其特定的透 过及吸收性能
有色光学玻璃
在基础玻璃中添加一些着色 剂
成分
不同种类玻璃的特性 特性
是由高纯度材料熔炼的一种 主要特点是从紫外到红外波 无色，高度透明的冕玻璃 段都保持很高的透过率
是由高纯度材料熔炼的一种 硼硅酸盐玻璃
它有很好的抗腐蚀性，高透 明性，通过特殊生产可达到 严格的厚度公差，表面为火 抛平面
常用无色光学玻璃.
一般指的是普通平板玻璃
浮法玻璃
主要以二氧化硅为主要成 分，其次为氧化钠，氧化 钙，氧化镁，氧化铝，氧化 铁
产品质量好，没有条纹，厚 度均匀，上下表面平整，相 互平行度较好
有色光学玻璃
在基础玻璃中添加一些着色 剂
各种有色光学玻璃在其规定 的光谱区域内有其特定的透 过及吸收性能
有色光学玻璃
在基础玻璃中添加一些着色 剂
各种有色光学玻璃在其规定 的光谱区域内有其特定的透 过及吸收性能
的特性
用途
规格/备注
图纸方面的问题
被广泛的应用于钟表显示， 规格406*258mm
复印机扫指纹分划板中
0.9mm-17mm
厚度
焦距 光洁度 光圈
它被广泛应用于液晶显示， 触摸屏及光技术，最薄可达 厚度0.1mm-1.1mm 到0.03MM
基本特性 优点：坚硬，表面质量佳，不易刮伤 缺点：不好成形裁切，易裂边，价格较贵 优点：耐高温 缺点：表面品质差 优点：耐高温 缺点：表面质量差 优点：耐高温 缺点：硬度较软，易刮伤 优点：便宜 缺点：表面质量差，易刮伤 优点：各方面都佳 缺点：价格昂贵
名称
B270 D263T
boroflot
面质量和高的透过率
高硼硅玻璃
其主要成分为二氧化硅，其 它成分为氧化钠及氧化硼
性能优越有良好的热稳性， 化学稳定性，耐酸，耐碱， 耐水
石英玻璃
主要成分为二氧化硅，二氧 化硅含量大于99.5%
热膨胀系数低，耐高温，化 学稳定性好，透紫外和红外 光。
.普通玻璃 K9 苏联
也称为钠钙硅玻璃，主要以 二氧化硅，氧化钠，氧化钙 为主要成分
成分
不同种类玻璃的特性 特性
是由高纯度材料熔炼的一种 主要特点是从紫外到红外波 无色，高度透明的冕玻璃 段都保持很高的透过率
光学玻璃材料知识
313nm，着色度λ80/λ5为37/31
化学性能——抗潮湿大气作用稳定性 RC（S）（表面法）
根据对潮湿大气作用旳稳定性，分为三级： 1级—在温度50℃，相对湿度80%旳条件下，玻
璃抛光表面形成水解斑点旳时间超出20H； 2级—在相同试验条件下，形成水解斑点旳时间
在5～20H之间； 3级—在相同试验条件下，形成水解斑点旳时间
每类玻璃中根据比重大小分为重冕(ZK)、轻冕(QK)、 重火石(ZF)、轻火石(QF)。
根据具有氟、磷、钡、镧、钛等旳化合物而分为氟 冕(FK)、磷冕(PK)、钡冕(BaK)、镧冕(LaK)、特冕 (TK)、钡火石(BaF)、镧火石(LaF)、重钡火石 (ZBaF)、钛火石(TiF)、和特种火石(TF)。
级别
Δnmax
H1
±2×10-6
H2
±5×10-6
H3
±10×10-6
H4
±20×10-6
质量指标——应力双折射
1、中部应力
玻璃毛坯应力双折射以最长边中部单位长度上旳光程差δ表达，按GB/T 7962.5要
求旳测试措施进行测量，分为5级，见下表
级别
1 1a 2 3 4
玻璃中部光程差δ（nm/cm）
对无铅、砷、镉及其他放射性元素旳玻璃牌号，用 “H-”作为前缀来表达。
光学性能——折射率
光学下班折射率按下列谱线，给出5位小数旳 折射率：
汞紫外线 汞紫线 汞蓝线 镉蓝线 氢蓝线 汞绿线 氦黄线 镉红线 氢红线
光谱线
I
h
g F′ F
e
d C′ C
元素 Hg Hg Hg cd H Hg He cd H
光学性能——应力光学系数B
玻璃中旳机械应力会造成光产生双折射，应力 光学系数表达有效应力与应力双折射产生旳光 程差之间旳关系：
光学镜片材质分类
光学镜片材质分类
光学镜片按材质可以分为以下几类：
1. 无色光学玻璃：这是最常见的光学镜片材质之一，因为它具有优秀的光学性质，如高透光率、高折射率、高硬度和抗磨损性等。
无色光学玻璃通常用于制造各种光学仪器和摄影镜头等。
2. 有色光学玻璃：与无色光学玻璃相比，有色光学玻璃具有滤光、截止、反射等特殊光学性质，常用于制造太阳镜、摄影滤镜等。
3. 晶体材料：晶体材料如石英、萤石等具有特殊的晶体结构，可以产生光的折射、衍射、干涉等光学现象，常用于制造各种棱镜、透镜等。
4. 塑料材质：塑料是一种轻便、便宜的材料，具有较好的抗冲击性能和加工性能，可以用于制造眼镜片、望远镜片等。
常见的塑料材质有聚碳酸酯、丙烯酸酯等。
5. 复合材质：为了满足不同的光学要求和加工需要，有时会将多种材料组合在一起使用，例如将玻璃和塑料结合在一起制造的复合镜片。
不同的材质有不同的特点和应用范围，因此选择合适的材质对于制造高质量的光学镜片非常重要。
无色光学玻璃测试方法光吸收系数测试方法.
无色光学玻璃测试方法UDC 666.22.01光吸收系数测试方法GB 7962.9—87Colourless optical glass test methodsCoefficient of optical absorption本标准适用于无色光学玻璃白光吸收系数的测量，其测量精度不低于±5×10—4。
1．原理光吸收系数以白光通过玻璃中每厘米路程的内透过率的自然对数的负值表示：K=1nτl…………………………………………………………( 1 )式中：τ———玻璃的内透过率；l———光束通过玻璃的路程。
本方法系通过测量玻璃的白光总透过率来计算光吸收系数K值的。
计算公式如下：K= 1l｛2ln〔1-（n-1n+1）2〕+ ln〔1+（n-1n+1）4 〕- lnT｝………( 2 )式中：n——玻璃的折射率T——玻璃的白光总透过率，用出射光强与入射光强的比值表示。
对光吸收系数大于0.222或折射率低于1.75的玻璃，公式（ 2 ）改为公式（ 3 ）：K= 1l｛2ln〔1-（n-1n+1）2〕- lnT｝………………………………………（3 ）2．仪器2.1 测量白光透过率的仪器光路如下。
2.2光源用色温为2860K的6V30W白炽灯。
测量时，灯丝电流波动应小于5mA。
国家机械工业委员会 1987-05-25批准 1987-12-01实施12.3滤光片为厚度2mm的LB2玻璃。
2.4硒光电池的积分灵敏度不低于350μ A/lm，当照度为10 1x时产生的电动势不小于100 mV。
2.5检流计的灵敏度为10-11～10-9 A/m ( 格)。
2.6仪器备有一套标准透过率的中性样品，其透过率分别为0.90、0.80、0.70、0.60、0.50。
3.样品3.1样品制成25mm×25mm×100mm（高度误差为±10mm）的长方体，两端面抛光，不允许有粗糙麻点及划痕，平行度小于2°，无条纹及直径0.5mm以上的气泡。
无色光学玻璃测试方法光学均匀性平行光管测试方法
无色光学玻璃测试方法 UDC 666.22.01光学均匀性平行光管测试方法 GB 7962.12—87Colourless optical glass test methodsTest method by collimator for optical homogeneity本标准适用于无色光学玻璃光学均匀性的测试。
1． 原理 1.1本标准是采用一对平行光管装置，其一作为准直管，其二作为望远镜，恋情分辨率和星点法确定玻璃的光学均匀性。
根据光的衍射原理，导出物镜的直径D 和理论分辨率α0之间的关系式：α0=120″D………………………………………………………( 1 )2．仪器2.1 平行光管装置如下图所示。
2.2仪器配备分辨板和星点板各一套，并附照明装置和平面反射镜。
2.3 平行光管的相对孔径不应大于1 ：10。
2.4 使用不同尺寸的光阑时，其最小分辨率与理论分辨率相等。
2.5 仪器的星点衍射像中央应是一个明亮的圆形光斑，外面是同心的圆环，衍射环不应有断裂、尾翅、畸角及边缘变形等。
2.6 仪器的光源为6V30W 的白炽点光源和150W 的高压汞灯各一个。
2.7 贴置玻璃的光学均匀性△n 不大于1×10—6，两工作面的平行度不大于20〞，平面度N 不大于0.5，局部平面度△N 不大于0.1。
国家机械工业委员会1987-05-25批准 1987-12-01实施3 样品3.1 取样方法3.1.1 平行玻璃毛坯的光学均匀性检验样品，按GB 903—87《无色光学玻璃》中3.6.1.1规定取样。
3.1.2 形状复杂的玻璃毛坯的光学均匀性检验样品，按GB 903—87中3.6.1.2规定取样。
3.2 加工要求两测试面细磨，不平行度不大于2′，但检验1类均匀性样品的两测试面不平行度不大于1′。
4 测量4.1 条件4.1.1 测量前，样品需在测试室内恒温放置4h 以上。
室内温度波动不大于±1℃。
无色光学玻璃
类别 浸出百分数
（DW）
1
＜0.04
表3
2
3
0.04～0.10 ＞0.10～0.25
4
5
6
＞0.25～0.60 ＞0.60～1.10 ＞1.10
3.4 耐酸作用稳定性 DA(粉末法) 按 GB/T 17129 的测试方法，根据下式计算：
B-C
DA ＝
×100 ……………………………… (10)
B-A
无色光学玻璃
1 光学玻璃牌号分类和命名
1.1 光学玻璃牌号分类
根据折射率 nd 和色散系数υd 在 nd-υd 领域图中的位置和玻璃组成，无色光学玻璃按 表 1 分为 16 类。
表1
玻璃类别名称 氟冕玻璃 轻冕玻璃 冕玻璃 磷冕玻璃 钡冕玻璃 重冕玻璃 镧冕玻璃 冕火石玻璃
代
号
FK
QK
K
PK
BaK
ZK
式中： E—杨氏模量,Pa; G—剪切模量,Pa; μ—泊松比; V l — 纵波速度; Vs—横波速度; ρ—玻璃密度,g/cm3。
5.2 Knoop 硬度 HK
Knoop 硬度按 GB/T 7962.21 规定的测试方法测量。该方法采用对称棱角为 172°30′和 130°的四角锥金钢石压头，给其施加一定负荷垂直压在试样上，保持一定时间后，撤去负 荷，用显微镜观察并测量试样上压痕长对角线的长度，按下列公式计算 Knoop 硬度：
ΔL
+100℃～+300℃ +20℃～+120℃
Tg Ts
T
图2
4.4
应变点
T 14。5 10
应变点是玻璃粘度为 1014.5d pa·s（或 1013.5pa·s）时的温度。即几小时内可消除玻璃 内应力的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
元素 He Na He-Ne Cd H He
波长（nm） 587.56 589.29 632.80 643.85 656.27 706.52
2.2 色散和阿贝数
中部色散为 nF-nC 或 nF′-nC′。 色散系数（即阿贝数）υd 定义如下：
υd＝（nd-1）/(nF-nC) ………………………(1) 还列出υe 为
1.3 无铅、砷、镉玻璃牌号的命名
无铅、砷、镉以及其它放射性元素的玻璃牌号，用“环”字汉语拼音字母的声母“H” 加“-”作为前缀表示。例如：H-K9L。
1.4 低软化点玻璃牌号的命名
用于模压成型的低软化点无铅、砷、镉以及其它放射性元素的玻璃牌号，用“低”字汉
语拼音字母的声母“D” 加“-”作为前缀表示。例如：D-K9L。
无色光学玻璃
1 光学玻璃牌号分类和命名
1.1 光学玻璃的位置和玻璃组成，无色光学玻璃按 表 1 分为 16 类。
表1
玻璃类别名称 氟冕玻璃 轻冕玻璃 冕玻璃 磷冕玻璃 钡冕玻璃 重冕玻璃 镧冕玻璃 冕火石玻璃
代
号
FK
QK
K
PK
BaK
ZK
数据表中按牌号给出了
Pd,C、Pe,d、Pg,F
和
P 、P 、P 值。 ′ d,C′
′ e,d′
′ g,F′
根据阿贝公式，对于大多数所谓“正常玻璃”而言，如下的线性关系是成立的：
PX,Y=mX,Yυd＋bX,Y ………………………………………(5)
这种直线关系以 PX,Y 为纵坐标，υd 为横坐标来表示的。式中 mX,Y 为斜率，bX,Y 为截距。
2.5 应力光学系数 B
玻璃中的机械应力会导致光产生双折射。应力光学系数表示有效应力与应力双折射产生 的光程差之间的关系：
δ=B·d·F ………………………………………(8) 式中：δ—光程差，nm;
B—应力光学系数, /Pa; d—光在玻璃中通过的路程，cm; F—施压应力，Pa。
2.6 内透射比τ
LaK
KF
玻璃类别名称 轻火石玻璃 火石玻璃 钡火石玻璃 重钡火石玻璃 重火石玻璃 镧火石玻璃 重镧火石玻璃 特种火石玻璃
代
号
QF
F
BaF
ZBaF
ZF
LaF
ZLaF
TF
1.2 光学玻璃牌号命名
每种光学玻璃牌号按其所属的玻璃类别名称的代号再加序号组成。此外，还用六位数 字作代码来表征每一个牌号，其中前三位数字表示该牌号玻璃折射率小数点后三位数，后三 位数字表示该牌号玻璃阿贝数。例如：H-K9L,nd＝1.51680,υd＝64.20,其代码为 517642。
透射比（％）
80
5
3 化学性能
313 368 图1
波长（nm）
光学玻璃元件在制造和使用过程中，其抛光表面抵抗各种侵蚀性介质作用的能力称为光 学玻璃的化学稳定性。
3.1 抗潮湿大气作用稳定性 RC（S） (表面法)
众所周知，二级光谱的校正，即对两个以上波长消色差，至少需要用一种不符合公式(5)
的玻璃（即其 PX,Y 值偏离阿贝经验公式）。其偏离值用ΔPX,Y 表示，则每个 PX,Y-υd 点相对于符
合公式(5)的“正常线”平移了ΔPX,Y 量。这样,各种玻璃牌号的ΔPX,Y 数值可用下式求出：
PX,Y=mX,Yυd＋bX,Y＋ΔPX,Y ……………………………………(6)
λ—波长，μm； n—所求折射率，n 计算精度：在 400nm～706.5nm 范围内为±3×10-6；在 365nm～400nm
范围内为±5×10-6。
2.4 相对部分色散
对波长 X 和 Y 的相对部分色散 PX,Y 用下式表示：
PX,Y =（nx-ny）/(nF-nC)
P′X,Y=（nx-ny）/(nF′-nC′) …………………………(4)
因此ΔPX,Y 就定量地表示了与“正常玻璃”相比时的特殊色散的偏离特性。
我们选 H-K6 和 F4 作为“正常玻璃”，H-K6 和 F4 相对部分色散和阿贝数符合阿贝公式
(5)。
数据表中按牌号给出了ΔPg,F、ΔPF,e。它们的计算公式如下：
ΔPF,e=PF,e-0.4894＋0.000541υd
ΔPg,F=Pg,F-0.6457＋0.001703υd …………………………(7)
表2
光谱线 汞紫外线 i 汞紫线 h 汞蓝线 g 镉蓝线 F′ 氢蓝线 F 汞绿线 e
元素 Hg Hg Hg Cd H Hg
波长（nm） 365.01 404.66 435.84 479.99 486.13 546.07
光谱线 氦黄线 d 钠黄线 D 氦氖激光线 镉红线 C′ 氢红线 C 氦红线 r
1.5 高透过玻璃牌号的命名
紫外高透过玻璃牌号,按原有的习惯命名，用“ultraviolet”单词的首字母“U”作为 前缀表示；例如：UQF50。高透过玻璃是在牌号序号后加“High Transmittance” 单词的首 字母“HT”表示；例如：ZF7LHT。
2 光学性能
2.1 折射率
每个牌号的光学玻璃均按表 2 所列的 12 条光谱线给出 5 位小数的折射率,这些谱线折射 率的精密测量按 GB/T 7962.11 测试方法进行，其测量精度为±3×10-6。
内透射比为不包含试样表面反射损失时的透射比。按 GB/T 7962.12 规定的方法测量。 数据表中给出了各种牌号玻璃 5mm、10mm 厚的不同波长内透射比值。
2.7 着色度（λ80/λ5）
光学玻璃透射光谱特性用着色度（ λ80/λ5 ）表示，按以下方法确定：样品厚度 10mm ±0.1mm,λ80 是玻璃透射比达到 80％时对应的波长，λ5 是玻璃透射比达到 5％时对应的波 长。并以 10nm 为单位表示。例如：玻璃透射比达到 80％时对应的波长为 368nm,玻璃透射比 达到 5％时对应的波长为 313nm,着色度λ80/λ5 为 37/31，见图 1。
υe＝（ne-1）/( nF′-nC′)……………………(2)
2.3 色散公式
在 365～706.5nm 光谱范围内，如果还需知道另外一些波长的折射率，可由下列色散公 式算出：
n2=A0＋A1λ2＋A2λ-2＋A3λ-4＋A4λ-6＋A5λ-8 ……………………………(3) 式中：A0～A5—计算常数（随玻璃牌号而变，分别列入各牌号性能数据表中）；
