和高 度（目前试筒的直径有的已采用D=0.3m）等等。但是，在许多工程 的实际应用中，由于受施工进度等的限制，很难以改进的方法进行检测， 从而使得所求取的标准干容重不能真实反映实际情况。
此外，路堤填方压实目的是在于提高路基土的强度，以增加其稳定性 和抵抗变形的能力，而能直接与稳定相联系的主要是土的强度指标c（内
试验工程法存在的缺点是：由于填料的性质变化，即使是同一种填料 由于其粒级组成不同，在同样的压实功能下进行压实，也会得到不同的 压实效果。 ……
三、关于 K30平板载荷试验编制说明
1、编制目的
地基系数 K30值作为路基填料压实质量的检测控制指标，自1985年大 秦线引用后已在全路逐步推广应用，并正式列入TB10414-98《铁路路基 工程质量检验评定标准》和《TB10001-99铁路路基设计规范》。该检测 方法 的优点是所测定的指标能直接与变形特性相联系，可直观地反映出 压实层的强度和变形等力学特性。但是，由于对平板载荷试验除了铁基函 [1988]164号文件中规定的“K30 承载板试验装置的使用及保养说明”之外 至今还没有统一的平板载荷试验规程，因此，在实际应用中，对存在的一 些问题无从统一，从而给质量评定工作造成一些困难。为此，根据铁道部 《关于下达2000年铁路工程建设规范、定额编制计划的通知》（铁建设函 [2000]36号），由铁一院主持编制的《铁路工程土工试验方法》修订工作 大纲中，新增加 K30 平板试验一项，以用于对路基填筑质量进行评价。
二、压实质量检测方法
1、压实质量检测方法
根据目前国内外对路堤填方压实质量采用的检测方法和手段，大致可 分为三类，即：密度检测法，抗力检测法，试验工程法。
第二章—平板载荷试验
百分表
磁性表座
.
17
二、试验设备与方法
（二）试验方法：
1、设备的安装过程
.
千分表 18
二、试验设备与方法
（3）p-S曲线的绘制
A B
C
.
千分表 37
四、试验资料的整理与应用
（一）试验资料的整理：
（4）p-S曲线的修正 若绘出的p~S曲线的直线段不通过坐标原点，可按直线
.
千分表 22
二、试验设备与方法
（二）试验方法： 3、加荷方式
（1）快速载荷试验 快速载荷试验是指加荷速率快，试验时间段，一般只需几
小时，而常规载荷试验一般需要2～3天，周期太长。 快速载荷试验适用于岩石、碎石类土及粗砂地层。
快速载荷仍是逐级加荷，前后两级荷载的间隔是固定的， 一般是10min，当连续三次沉降量读数差均不大于0.01mm时， 认为已稳定。
加荷等级的划分为10～12级，不应小于8级，最大加载量 不应小于地基承载力设计值的2倍。
.
千分表 20
二、试验设备与方法
（二）试验方法： 3、加荷方式
（1）常规载荷试验 常规载荷试验是逐级加荷，待各级荷载作用下的沉降达到相 对稳定后，再施加下一级荷载。
土体：
每级加载后，按时间间隔5、5、10、10、15、15min读数， 以后每隔30min读数一次，当连续2小时内，每小时的沉降 量小于0.1mm时，认为该级荷载下沉降已稳定，可施加下一 级荷载。
2、加荷系统： （2）千斤顶加荷装置
平板载荷试验
平板载荷试验1.1.1平板载荷试验适用条件平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。
（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。
这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。
（2）深层平板载荷试验适用于深部土层（包括软岩、极软岩）及大直径桩端土层在承压板下应力主要影响范围内承载力的确定。
所谓深部一般是指埋深等于或大于3m,且在地下水位以下。
（3）岩基载荷试验适用于不同深度的完整、较完整、较破碎基岩作为天然地基或桩基础持力层时承载力的确定。
1.1.2基本理论（1）一般地基土承载力设计的取值接近于比例界限。
因此浅层平板载荷试验可按刚性平板作用于均质土各向同性半无限弹性介质表面，由弹性理论可得s dPIE ∙-=)1(2μE—载荷试验的变形模量（无侧限）（kpa）；I—刚性承压板形状系数，圆形板取0.785；方形板取0.886；μ—土的泊松比：碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42，不排水饱和粘性土取0.50；d—承压板直径或边长（m）；p—p—s曲线线性段承压板下单位面积的压力（kpa）；s—与p对应的沉降量(mm)。
（2）对于深层平板载荷试验，可按刚性圆形压板作用于均质土各向同性半无限弹性介质内部，由弹性理论可得式s dP E ∙=ωω—与试验深度和土类有关的系数。
深度载荷试验计算系数ω的取值1.1.3国内平板载荷试验主要技术标准要点1.1.4试验仪器设备（1）承压板1）承压板状为圆形或方形(圆形板应力条件较方形板简单)。
2）承压板应具有足够刚度，底面平整，在长期使用中不变形。
3）钢质承压板厚度不小于25mm或采用加肋措施（2）反力装置（3）加载与量测设备1）加载设备宜采用油压千斤顶。
2）荷载测量用放在千斤顶上的荷重传感器直接量测，或采用联于千斤顶的压力表或压力传感器测定油压，按率定曲线换算荷载。
《平板载荷试验》课件
机场跑道质量检测
平板载荷试验可以检测机场跑道的承载能力，确保飞机起降 安全。
水利工程坝体稳定性检测
在水利工程中，平板载荷试验可以检测坝体的承载能力，评 估其稳定性，预防因坝体失稳造成的安全事故。
06
平板载荷试验的注意事项与建议
安全注意事项
现场安全
设备安全
确保试验现场没有无关人员，设置安全警 示标志，并配备安全员进行现场监控。
将多个测试点的数据整合在一起，形 成完整的试验数据集。
数据转换
将采集到的数据转换为统一的格式， 便于后续分析和处理。
结果分析
统计分析
对试验数据集进行统计分析，计 算数据的均值、方差等统计指标
。
结果解读
根据试验数据和相关标准，解读 平板载荷试验的结果，评估地基
承载力和稳定性。
报告编写
编写详细的试验报告，将分析结 果以图表、文字等形式呈现出来
良好。
加载过程
按照规定的加载程序， 逐级施加静载荷，并记 录土体的变形和破坏情
况。
结果分析
根据试验数据，分析土 壤或地基的承载力、变 形特性等，并给出结论
和建议。
02
试验设备与材料
平板载荷试验机
平板载荷试验机是进行平板载荷试验的主要设备，用于模拟实际载荷条件，测试土 壤或地基的承载能力和变形特性。
，便于理解和应用。
05
平板载荷试验的应用
公路工程
公路路基和路面质量检测
通过平板载荷试验，可以确定路基和路面的承载能力，评估其稳 定性，为公路工程的设计和施工提供依据。
路面补强设计
在旧路改造或路面补强Байду номын сангаас计中，平板载荷试验可以确定补强层的厚 度和材料，确保补强效果满足要求。
平板静力荷载试验
第二节静力载荷试验平板静力载荷试验(英文缩写PLT)，简称载荷试验（图1）。
它是模拟建筑物基础工作条件的一种测试方法，起源于30年代的苏、美等国。
其方法是在保持地基土的天然状态下，在一定面积的承压板上向地基土逐级施加荷载，并观测每级荷载下地基土的变形特性。
测试所反映的是承压板以下大约1.5～2倍承压板宽的深度内土层的应力—应变—时间关系的综合性状。
图1 平板静力载荷试验载荷试验的主要优点是对地基土不产生扰动，利用其成果确定的地基承载力最可靠、最有代表性，可直接用于工程设计。
其成果用于预估建筑物的沉降量效果也很好。
因此，在对大型工程、重要建筑物的地基勘测中，载荷试验一般是不可少的。
它是目前世界各国用以确定地基承载力的最主要方法，也是比较其他土的原位试验成果的基础。
载荷试验按试验深度分为浅层和深层；按承压板形状有平板与螺旋板（图2）之分；按用途可分为一般载荷试验和桩载荷试验；按载荷性质又可分为静力和动力载荷试验。
本节主要讨论浅层平板静力载荷试验。
图2 螺旋板载荷试验一、静力载荷试验的仪器设备及试验要点(一)仪器设备：载荷试验的设备由承压板、加荷装置及沉降观测装置等部件组合而成。
目前，组合型式多样，成套的定型设备已应用多年。
1、承压板，有现场砌置和预制两种，一般为预制厚钢板(或硬木板)。
对承压板的要求是，要有足够的刚度，在加荷过程中承压板本身的变形要小，而且其中心和边缘不能产生弯曲和翘起；其形状宜为圆形(也有方形者)，对密实粘性土和砂土，承压面积一般为1000～5000cm2。
对一般土多采用2500～5000cm2。
按道理讲，承压板尺寸应与基础相近，但不易做到。
2、加荷装置，加荷装置包括压力源、载荷台架或反力构架。
加荷方式可分为两种，即重物加荷和油压千斤顶反力加荷。
重物加荷法，即在载荷台上放置重物，如铅块等。
由于此法笨重，劳动强度大，加荷不便，目前已很少采用(图4－3)。
其优点是荷载稳定，在大型工地常用。

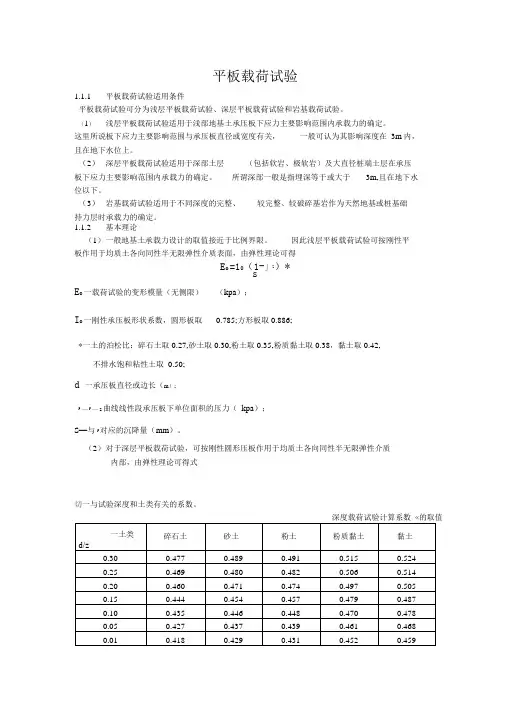

平板载荷试验
