第六讲第一原理计算方法简介及MaterialsStudio中Castep使用方案
CASTEP概述
CASTAP性质任务
CASTAP性质任务允许在完成能量，几何优化或动力学运行之后求出电 子和结构性质。可以产生的性质如下：
* 态密度（DOS）：利用原始模拟中产生的电荷密度和势能，非自恰计算价 带和导带的精细Monkhorst-Pack 网格上的电子本征值。
* 带结构：利用原始模拟中产生的电荷密度和势能，非自恰计算价带和导 带的布里渊区高对称性方向电子本征值。 * 光学性质：计算电子能带间转变的矩阵元素。CASTAP分析对话可用于生 成包含可以测得的光学性质的网格和图形文件。 * 布局数分析：进行Mulliken 分析。计算决定原子电荷的键总数和角动量 （以及自旋极化计算所需的磁矩）。任旋地，可产生态密度微分计算所要 求的分量。 * 应力：计算应力张量，并写入seedname.castep 文档。
CASTAP动力学任务
CASTAP动力学任务允许模拟结构中原子在计算力的影响下将如何移动。 在进行CASTAP动力学计算以前，可以选择热力学系综和相应参数，定义模拟 时间和模拟温度。
选择热力学系综
对牛顿运动定律积分允许探索体系恒值能量表面（NVE动力学）。然而，在 体系与环境进行热交换条件下发生最本质的现象。使用NVT系综（或者是确定性 的Nosé 系综或者是随机性的Langevin 系综）可模拟该条件。
在模型文档中右键单击，选择Display Styles，按下Ball and stick按钮。关闭对话框。
在3D视窗中的晶体结构是晶胞，它显示的是格子的立方对 称。如果存在的话，CASTEP使用的则是格子的全部对称. 既包含有两个原子的原胞和包含有8个原子的晶胞是相对应的. 不论单胞如何定义，电荷密度，键长，每一类原子的总体能量 都是一样的，并且由于使用了较少的原子 ,使计算时间得以减少。
第六讲第一原理计算方法简介及Materials Studio中Castep使用
高分子与介观模拟 MS.Synthia MS.Blends MS.DPD MS.MesoDyn MS.MesoPro
Visualizer:图形化建模模块 可构建计算的模型：晶胞，分子，晶体表面， 纳米结构，聚合物等
TiO2(111)
锐钛矿TiO2
Pt(110)-CO(2x1)
碳纳米管
TiO2纳米棒
密度泛函理论
Hohenberg-Kohn第一定理指出体系的基态能量仅仅是电子密度 的泛函。 Hohenberg-Kohn第二定理证明了以基态密度为变量，将体系能 量最小化之后就得到了基态能量。 根据以上两定理，将薛定谔方程转变为Kohn-Sham 方程
密度函数
电子与原子核间的库仑势
电子间的库仑势
交换关联势 （未知）
√
√
√ √
√
√ √
√
Reflex-Powder Indexing Reflex-Powder Refinement Reflex Plus
√
√ √
√
√ √
√
√
Discover
DMol3 DPD
√
√
√
√ √
√
√ √
√ Reflex QPA
√ Sorption √ Synthia
√
√ √
√
√
Equilibria
分子力学与分子动力学 MS.DISCOVER PASS MS.Amorphous Cell MS.Forcite MS.Forcite Plus MS.GULP MS.Equilibria MS.Sorption
量子力学 MS.Dmol3 MS.CASTEP MS.NMR CASTEP MS.VAMP 定量结构-性质关系 MS.QSAR MS.QSAR Plus MS.Dmol3 Descriptor
第一原理计算方法及MaterialsStudio中Castep使用
第一原理常用计算软件
根据对势函数及内层电子的处理方法不同 主要分为两大类，一种是波函数中包含了 高能态和内层电子，而势函数只是原子核 的贡献，这称为全电子（all electron calculation）法，另一种处理方法是势函 数为原子核和内层电子联合产生的势，称 为离子赝势，波函数只是高能态电子的函 数，这称为赝势（pseudo-potential）法。
b. Born-Oppenheimer近似，核固定近似 中子/质子的质量是电子质量的约1835倍，即电子的运 动速率比核的运动速率要高3个数量级，因此可以实现 电子运动方程和核运动方程的近似脱耦。这样，电子可 以看作是在一组准静态原子核的平均势场下运动。
c.单电子近似 把体系中的电子运动看成是每个电子在其余电子的平均 势场作用中运动，从而把多电子的薛定谔方程简化单电 子方程。
在CASTAP计算中有很多运行步骤，可分为如下几组：
结构定义：必须规定包含所感兴趣结构的周期性的3D模型 文件，有大量方法规定一种结构：可使用构建晶体 （Build Crystal)或构建真空板(Build Vacuum Stab)来 构建，也可从已经存在的结构文档中引入，还可修正已存 在的结构。
注意： CASTEP仅能在3D周期模型文件基础上进行计算， 必须构建超单胞，以便研究分子体系。
Pseudo
Pseudo
Pseudo, PAW all-electron
操作系统
Linux
Web Site
www.abinit. org
Windows Linux
Linux
www.tcm.ph / castep/
www.pwscf.o rg/
Linux Linux
cms.mpi.un ivie.ac.at/v asp
castep
The predicted enthalpy differences of TiC in NaCl, CsCl and WC phase as a function of pressure.
五、弹性常数计算
加压优化
பைடு நூலகம்
高压下弹性常数
弹性常数分析
分析数据（txt文件）
通过弹性常数可以得到
谢谢大家！！！
b.确定声子计算方法，其中的一些q值是由特殊文字 符号所代表的，是布里渊区内的一些特定对称点， 声子谱会依此q值的连线而展开。 这里我们采用 预设值，不作任何修改 。
c.在Job Control中来选择所要跑的Gateway location，如果要让任务在服务器上跑，就点击 files作为输入文件提交到服务器上
CASTEP学习总结报告
CASTEP 程序
一、CASTEP简介
CASTEP（Cambridge Sequential Total Energy Package 的缩写） 是Materials Studio (MS) 中的计算包之一，是特别为固体材料学而设 计的一个现代的量子力学基本程序，其使用了密度泛函（DFT)平面波 赝势方法，进行第一性原理量子力学计算。
3、显示声子散射和能态密度
4、显示热力学性质
5、数据处理-python
输入文件
输入数据并注意单位换算 能量 （eV → Ry） 态密度 1/cm-1 体积 （Ǻ → a.u.） 频率 cm-1
输出文件
七、今后的工作
1、TiN的力学性质
2、TiC的力学性质
3、声子的计算
完
CASTEP可以模拟固体、界面和表面的性质，适用于多种材料体系， 包括陶瓷、半导体、金属、矿物和沸石等。典型的应用包括表面化学， 键结构，态密度和光学性质等研究， CASTAP也可用于研究体系的电 荷密度和波函数的3D形式。此外， CASTAP可用于有效研究点缺陷 （空位，间隙和置换杂质）和扩展缺陷（如晶界和位错）的性质。适 用于固体物理，材料科学，化学以及化工领域。
Dmol3、Castep的基本原理和参数设置-materials studio
BOP
Tsuneda, T.; Suzumura, T.; Hirao, K. J. Chem. Phys., 110, 10664 (1999).
VWN-BP
Vosko, S. J.; Wilk, L.; Nusair, M. Can. J. Phys., 58, 1200-1211 (1980). Becke, A. D. J. Chem. Phys., 88, 2547 (1988). Perdew, J. P.; Wang, Y. Phys. Rev. B, 45, 13244 (1992).
在开壳层体系中，会有两个不同的电子密度：一个是Alpha电子的电子密 度，一个是Beta电子的电子密度。它们的和就是整个体系的总电荷，它们的差 就是自旋密度。
spin alph ba eta
8
2021/7/1
当我们确定了电子密度ρ之后，传统的薛定谔方程会从对电子波函数的处理转 换为对电子密度ρ进行处理的函数。
当我们确定了如何处理电子的交换-相关能作用后，我们就可以将初始的 薛定谔方程进行转换，转换后的Kohn-Sham方程就可以用下式来进行描述：
这里的Et是整个分子的总能量。而如果要精确的确定整个分子的总能量， 就必须通过改变体系的电子密度ρ，并由此得到不同的能量数值，当体系的能 量不再发生变化的时候，就可以认为整个体系趋于稳定，最终得到的能量， 就是整个体系的最终能量。
2021/7/1
DMol3 基本原理和参数设置
1
制备材料 制备工艺
2021/7/1
H = E SCF(DFT)
电子波函数
结构 力场
能量 一阶导数
表征材料
二阶导数
能带，态密度，电荷密度
应力，弹性力常数， 体模量….
1-Materials Studio 与 CASTEP 快速入门

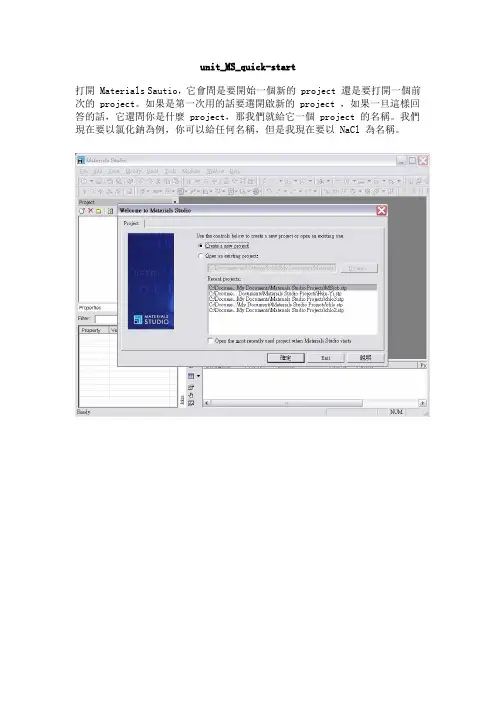

unit_MS_quick-start打開 Materials Sautio，它會問是要開始一個新的 project 還是要打開一個前次的 project。
如果是第一次用的話要選開啟新的 project ，如果一旦這樣回答的話，它還問你是什麼 project，那我們就給它一個 project 的名稱。
我們現在要以氯化鈉為例，你可以給任何名稱，但是我現在要以 NaCl 為名稱。
一開始進來要先介紹幾個重要的視窗，它們關係到我們進行模擬計算時所會處理及操作到的對象。
姑且可以分為這三類：一、進行計算的工作，己跑完的、正在跑的都算；二、計算工作總是有各有些不同的輸入與輸出檔案，我們經常會需要審視結果、修改輸出入的相關設定；三、材料的原子及電子結構 3D 模型帶有很多我們想要知道之關於這個材料的物性資料，例如晶體的晶胞邊長、原子的元素種類等等。
從 Veiw 的 Explorer ，它有三個 Explorer，job Exploroer、project exploroer、property explorer 。
job explorer 的開跟關是這樣按一次它就開起來。
這個是你跑什麼 job 近端遠端它都可以顯示，跑完了沒有、要不要把它移除等等，在這邊都可以操作，有很多 job 的時候會很好用。
project explorer 預設值是開著的，就是靠左邊垂直的這一塊，裡面對於跑 project 的相關物件，如文字輸出、3D結構等等都是在這裡選取，很像微軟視窗 (MS Windows) 裏頭的『檔案總管』。
要做東西總是需要選取一個 job 相關的目錄等等，所以 job explorer 在操作上來講是很重要的。
另外我也常常會打開的是 property explorer ，property explorer 在 MS 是新的東西，相對 Cerius2 而言是新的東西。
在 Cerius2 裡如果你想要知道一些 3D 物件的屬性，像是鍵長、鍵角，晶胞內原子數，就要分別去打開一些相關的表單，它才會印給你看，然而初學者還得學會這些表單藏在那裏。
Materials Studio软件CASTEP模块
Logo
4
矿物晶体结构搭建
• （3）外部数据库导入结构
无机晶体学数据库ICSD
American Mineralogist Crystal Structure Database
可输入矿物名称、作者、化学元素、晶胞参数及对称性等关 键词查找，可直接获得.cif结构文件和XRD检测数据，还可 以预览3D模型。
输出结果
9
K-S求解近似处理方法-交换相关泛函
2 2
q
Zq r Rq
(r)
r r
dr VXC (r) i
i i (r)
电 动， 常数 一次迭代确定
核-电
电-电库伦作 用能
电-电交换相 关能
赝势处理
局域密度近似 LDA 广义梯度近似 GGA
决定
微观的电子结构
获 取
密度泛函
求解多粒子系统的薛定谔方程
H=E
近似求解多粒子系统薛定谔方程
Logo
7
密度泛函理论内容
[
1 2
2
Veff
(r )]
i
(r)
ii
(r
)
N
n(r) i (r) 2 i 1
Kohn-Sham方程
简化哈密顿算符
得 到
E() () Vne () Vee () Vnn
Logo
11
交换相关泛函-广义梯度近似GGA
GGA克服了LDA在描述真实体系在电子密度变化剧烈的情 况下的缺陷，提高了交换相关能计算结果的精度，也提高了密 度泛函方法计算的精度。
非定域泛函：
HF HF-LDA sX sX-LDA PBE0 B3LYP……
CASTEP教程
CASTAP几何优化任务
CASTAP几何优化任务允许改善结构的几何，获得稳定结构或 多晶型物。通过一个迭代过程来完成这项任务，迭代过程中调整原 子坐标和晶胞参数使结构的总能量最小化。 CASTAP几何优化是基于减小计算力和应力的数量级，直到小 于规定的收敛误差。也可能给定外部应力张量来对拉应力，压应力 和切应力等作用下的体系行为模型化。在这些情况下反复迭代内部 应力张量直到与所施加的外 部应力相等。 几何优化处理产生的模 型结构与真实结构紧密相似。 利用CASTAP计算的晶格参 数精度列于右图。
CASTAP的任务
CASTAP计算是要进行的三个任务中的计算中的每一个以便产 生特定的物理性能。性质为一种附加的任务，允许重新开始已完成 的计算以便产生最初没有提出的额外性能。 在CASTAP计算中有很多运行步骤，可分为如下几组： 结构定义：必须规定包含所感兴趣结构的周期性的3D模型文 件，有大量方法规定一种结构：可使用构建晶体（Build Crystal)或 构建真空板(Build Vacuum Stab)来构建，也可从已经存在的的结构 文档中引入，还可修正已存在的结构。
AlAs的原胞
下面我们将要优化它的几何结构。
把Task改为Geometry Optimization ，把Quality改为Fine。 优 化当中的默认设置是优化原子坐标.尽管如此,在本例中我们不仅要 优化原子坐标也要优化晶格.
按下Task右侧的More...按钮， 选中Optimize Cell。关闭对话框. 当我们改变Quality时,其他的参数也会有所改变来反映Quality的 改变。 选择Properties标签，可从中指定我们想要计算的属性。选中Band structure和Density of states。另外，我们也可以具体指明job control选项，例如实时更新等。 选择Job Control标签，选中More...按钮。在CASTEP Job Control Options对话框中，把Update 的时间间隔改为30秒。关闭对话框。 按下Run按钮，关闭对话框。 几秒钟之后，在Project Explorer中出现一个新的文件，它包含所 有的运行结果。一个工作日志窗口也会出现，它包含工作的运行状
简述第一性原理计算软件CASTEP 在材料物理教学中的应用
信息记录材料2019年9月第20卷第9期(借息：技术与应用〕简述第一性原理计算软件CASTEP在材料物理教学中的应用吴玉辉(长春理工大学材料科学与工程学院吉林长春130022)【摘要】CASTEP程序是Cambridge Sequential Total Energy Package首字母的缩写，是一个基于第一性原理的量子力学程序.它是采用平面波贋势基组结合密度泛函理论，用来研究与设计材料物理性质功能强大的工具。
在教学过程中引入CASTEP计算模拟软件，对材料物理教学中的知识点及基本原理进行计算及演示，可以使教学内容和过程更加生动形象。
使与材料物理相关的知识点、更易于被学生掌握和接受，从而提高教学效率，激发学生兴趣。
本文旨在探索使用计算模拟软件在材料物理教学中应用,为材料物理的教学进行有益的探索及尝试。
【关键词】材料物理；CASTEP;Materials Studio;教学演示；第一性原理【中图分类号】TP37【文献标识码】A1简介第一性原理计算模拟软件CASTEP是Materials Studio软件包中的一个计算模块，它最初由剑桥大学-卡文迪什实验室的TCM(Theory of Condensed Matter group)凝聚态固体物理小组在20世纪80年代末、90年代初釆用Fortran77开发(后在2001年采用Fortran 95改写，用以提高整个代码的并行性和可持续性)。
CASTEP主要用于固体物理中凝固态相关性质的计算，20世纪90年代中期，由美国的分子模拟国际Molecular Simulations Inc.(MSI)公司发放许可证进而商业化运行，剑桥大学获得了一部分版税。
该公司后来与Genetics Computer Group(GCG)公司、英国的Synopsys Scient 迁ic系统公司以及Oxford Molecular Group(OMG)公司，于2001年6月1日合并组建了Accelrys公司，它是国际上知名的分子生物学及信息学公司，2016年1月被法国Dassault Systemes公司收购，随后Accelrys更名为BIOVIAo这个公司目前是全球范围内唯一能够提供分子模拟、材料设计以及化学信息学和生物信息学全面解决方案和相关服务的软件供应商。
第一原理计算方法简介及Materials Studio中Castep使用
密度泛函理论
赝势(pseudo potential) 赝势就是把离子实的 内部势能用假想的势能 取代真实的势能，但在 求解波动方程时，不改 变能量本征值和离子实 之间区域的波函数。模 守恒赝势NCP (Norm Conserving Pseudopotential) 和 超软赝势 USPP(Ultrasoft Pseudoptential)
第一原理计算软件
Code Name ABINIT Basis Set Plane wave CASTEP Plane wave PWscf Plane wave VASP Plane wave WIEN2K LAPW
Potentials Plane Wave Pseudopotential Codes
多粒子体系（电子＋核）的薛定谔方程
三个近似
a. 非相对论近似(忽略了电子运动的相对论效应) ve<<c,ve~108cm/s<3×1010cm/s),me=m0
求解非相对论的薛定谔方程，而不是相对论的狄拉克方程
b. Born-Oppenheimer近似，核固定近似 中子/质子的质量是电子质量的约1835倍，即电子的运 动速率比核的运动速率要高3个数量级，因此可以实现 电子运动方程和核运动方程的近似脱耦。这样，电子可 以看作是在一组准静态原子核的平均势场下运动。 c.单电子近似 把体系中的电子运动看成是每个电子在其余电子的平均 势场作用中运动，从而把多电子的薛定谔方程简化单电 子方程。
组态相互作用方法（采用多个Slater行列式考虑电子关联）
Mφller-Plesset（MP）修正（将关联作用作为微扰修正） Hartree-Fock方法（忽略交换作用，严格计算电子积分）
半经验方法，如CNDO，MNDO，MINDO，AM1，PM3 等（同样忽略交换作用，近似计算电子积分）
MaterialsStudio软件CASTEP模块.pptx
赝势设置
➢ Ultrasoft (USP) 超软 推荐用，精度好，效率高
➢ Norm-conserving (NCP) 模守恒 拉曼光谱计算不支持USP，选用NCP 为了与已发表文献比较，采用NCP
MS 8.0之后新增加的 On the fly 精度最高，推荐使用
Logo
16
动能截断Energy cutoff
Logo
3
矿物晶体结构搭建
• （2）自助搭建结构
对于结构库中没有的晶体结构，要从文献、XRD软件 标准卡片等资料中查找参数自行搭建。
如：AlAs晶体结构
空间群 F-43m（代号216） 晶格参数 a=b=c=5.6622Å α=β=γ=90o 原子占位 Al（0 0 0） As（0.25 0.25 0.25）
(r)
C ei(kG)r
G i,kG
赝势
Rc
有效的减少平面波数目
pseudo wave function pseudopotential
其合理性在于，采用赝势前后： 能量本征值不发生变化 价电子波函数在Rc外的分布
不变 在Rc处的电子波函数对数的
倒数不变化
只适用于周期性体系
Logo
15
K-S求解近似处理方法-赝势
Logo
27
偶极修正
通过剪切体相结构构建表面的时候应当尽量使上下表面的终 端原子相同，但是这种情况一般不会实现。所获得的表面为不对 称表面，两层表面之间会产生偶极场作用，影响后续的表面能、 吸附能等能量的计算。
在切得的表面不对称或者表面 有分子吸附时，能量的计算过程中 应当加入偶极修正。
推荐选用Self-consistent（自洽） 偶极修正，只有在自洽迭代不收敛 的时候才建议选用Non selfconsistent（非自洽）偶极修正。
计算机在材料科学中的应用Materials-Studio6.0--基础知识
计算机在材料科学与工程中的应用实验报告任课教师：学号：实验一 第一性原理计算1. 实验目的(1) 掌握第一性原理和密度泛涵的计算方法； (2) 学会使用Visualizer 的各种建模和可视化工具； (3) 熟悉CASTEP 模块的功能。
2. 实验原理CASTEP 是基于密度泛涵理论平面波赝势基础上的量子力学计算。
密度泛涵理论的基本思想是原子、分子和固体的基本物理性质可以用粒子密度函数进行描述。
可以归纳为两个基本定理：定理1：粒子数密度函数是一个决定系统基态物理性质的基本参量。
定理2：在粒子数不变的条件下能量对密度函数变分得到系统基态的能量。
不计自旋的全同费米子的哈密顿量为：H T U V =++其中动能项为：()()T dr r r ψψ+=∇∇⎰库仑作用项为：11'()(')()(')2'U drdr r r r r r r ψψψψ++=-⎰V 为对所有粒子均相同的局域势u(r)表示的外场影响：()()()V dru r r r ψψ+=⎰粒子数密度函数为：()()()r r r ρψψ+=ΦΦ对于给定的()r υ，能量泛函[]E ρ定义为：[]()()E dr r r T U ρυρ=++Φ⎰；[]F T U ρ=Φ+Φ系统基态的能量：'''''[]''''[][]()()[][]()()[]E T U V GE F dr r r E G G F dr r r E G ρρυρφρυρρΦ=Φ+Φ+ΦΦ==+>⎰=+=⎰3. 实验内容实验 1. 材料的电子结构计算；实验 2. 晶体材料的晶格[点阵]参数预报（要求材料体系为金属合金、化合物半导体或有机高分子材料）；4. 实验设备和仪器(1) 硬件：多台PC 机和一台高性能计算服务器。
(2) 软件：主要利用Materials Studio 软件包里的Materials Visualizer 和CASTEP(Calculation 和Analysis)模块。
第一原理计算 CASTEP 实战守则
CASTEP 实战守则模型选定我们在进行材料物理模拟所需要做的第一步 (也是很重要的一步) 是模型的选定或建构。
CASTEP 虽然内建了很多功能来预测晶胞参数 (边长，夹角) 与原子位置，但仍然仰赖使用者告诉它 "要进行计算的系统是什么"。
在选定模型时，我们需切记如果系统内原子太多或是超晶胞体积太大，则计算量都会以平面波数的 3 次方增加到计算机难以负荷或使用者难以等待的程度，]此，我时时应考虑设计出一个足以表现出我们所想要研究的物理，而却又能使所有采用的超晶胞越少越好的模型。
如果研究上涉及到一系列原子数不同的大小系统需要做计算，最好能先计算小结构，不要一开始就送入大结构到计算机中。
如果要仿真的系统是含有杂质，则单位晶胞必须进一步放大成超晶胞以便使化学成分里的分数变成整数，因此晶胞会变得很大。
在某些特殊的情况，相互取代的元素种类是很类似的，(即在化学行为上类似)，则下一个版本的CASTEP会提供一种叫做虚拟晶体近似 (Virtural Crystal Approximation，VCA) 的方法，则模型里面的原子就可以指定成如0.3A元素加0.7B元素这种样子，因此总可以以最小晶胞来做计算的模型。
但这种方法的精确度通常只适用于合金材料，故要小心使用。
模型的选定有许多人为抉择会含在里面，例如表面计算的层数，因此有些情况也需要进行所谓的收敛性测试。
Vps (poseudopotential)选择Vps选单：MS接口的设定是选用USP优先于NCP，USP有加速计算与减少内存使用的效果，其精确度也与NCP (norm-conserving potential) 相当。
至于什么时候使用NPC 呢 (就是在poseudopotential 选项中那些延伸文件名是 .recpot者)，使用到NCP的场合有：1.某些CASTEP计算的功能尚未支持到USP，因此需要选用NCP。
2.为了要与已经发展的文献比较或进行验证3.对计算的结果存疑者，能提供『多一种选择』( 注：至于延伸档名是*.psp者也是属于norm-conserving的一种，是TM potential，在文献上也常被使用，但所需的截止动能较高，因此计算代价较大。
能带结构的第一性原理计算实验报告(硅、铜)
硅晶体能带结构的第一性原理计算班级：材料科学与工程3班学号：3015208064姓名：黄慧明一、实验目的通过实际操作初步的了解和掌握Materials Studio，基本掌握CASTEP 模块的操作步骤。
通过学习Materials Studio 软件，能够独立的进行简单的固体结构模型的构造和相关电子结构的计算和分析。
加深对课堂知识的直观认识，包括能带结构和相关的基本概念等。
二、实验原理第一性原理的理论计算的主要理论基础是量子力学的基本方程和相对论效应，在第一性原理发展过程中，相继提出变分原理、泡利不相容原理、密度泛函理论等。
其基本思路就是它的基本思想，是将多原子构成的实际体系理解为由电子和原子构成的多粒子系统，运用量子力学等基本物理原理最大限度的对问题进行“非经验”处理。
在第一性原理的计算过程中运用了三个近似：非相对论近似(忽略了电子运动的相对论效应)；Born-Oppenheimer 近似，核固定近似；单电子近似。
密度泛函理论的主要目标就是用电子密度取代波函数做为研究的基本量。
用电子密度更方便处理。
在密度泛函理论（DFT）中，单电子运动的薛定谔方程按原子单位可表示为)()()()](2[22r k r r V mk k ψεψ=+∇-这里，电荷密度用单电子波函数表示∑=rk r r n 2)()(ψ单电子有效势为)][(′|′r -r |′)r ρ()(ρ93KS ][r V r d r v V xc ++=⎰三、实验内容运用Materials Studio 软件，采用其中的第一性原理计算软件（CASTEP），计算分析不同类型物质（石墨烯、Si、Cu、ZnO）的能带结构、电子态密度和电荷密度。
四、实验步骤1、模型构建建立一个新的project，并在其中建立一个3D工作区域，在菜单栏选择File |Import，显示出Import Document对话框，在对话框中选择Example|Documents |3D model|Si.xsd（硅晶胞模型）并打开，在3D窗口中右击鼠标，选择Display Style，在对话框中选择Ball and stick，并且调节球棍模型尺寸即可得到未修正的硅晶胞原始模型（图1）。
materials studio 学习整理知识点
1、castep是用平面波赝势展开波函数，dmol是通过原子轨道的线性组合来处理（castep用的是基于平面波赝势的方法，而dmol是基于分子轨道理论的方法）castep算周期性结构的体系，DMol 适合于分子，团簇，分子筛，分子晶体，聚合物等开放结构。
也就是说对空体积较大的晶体，原子轨道在稀填充体系（原子、分子、团簇、低维周期体系、沸石...）的计算上比平面波有优势。
CASTEP是一个基于密度泛函方法的从头算量子力学程序，总能量包含动能、静电能和交换关联能三部分,各部分能量都可以表示成密度函数。
适用于范围很大的一类固体材料、界面以及表面的性质。
基于总能量的平面波赝势理论,研究的内容包括:结构对称性、晶格参量、键长键角、能带结构、态密度、布局数、光学性能等。
CASTEP 模組允許你使用含有彈性的分子模型工具CASTEP 主要是用於大尺度的週期性系統，他也可以被應用在以超晶格建力起來的缺陷表面介面與分子CASTEP仅能在3D周期模型文件基础上进行计算,必须构建超单胞,以便研究分子体系默认条件下,CASTEP使用得是BFGS几何优化方法,即拟牛顿算法Castep的几何优化过程的本质是期望利用一个迭代过程来完成优化任务,在进行迭代的过程中, 通过调整原子坐标和晶胞参数使结构的总能量最小化。
CASTEP几何优化的核心是通过不断的减小计算力和应力的数量级,直至小于所规定的收敛误差。
当然,也可能给定外部应力张量来对拉应力,压应力和切应力等作用下的体系行为模型化。
在这些情况下反复迭代内部应力张量直到与所施加的外部应力相等Castep默认的能量单位是电子伏特ev，换算关系为1eV=0.036749308Ha=23.0605kcal/mole=96.4853kJ/m2、Energy cutoff 截断能SCF tolerance：迭代标准，就是每两部之间算完的标准（ SCF：就是自洽场self consistent field，解薛定谔方程时在开始并不知道波函数，从而也无法获得所需要的电子密度；因此可以先用一个解进行迭代运算，直到最后达到所需要的结果）K point set: K点设置（布里渊区的点数选择，就像你选样本来看产品的合格率一样，选的多就会慢，但会更准确一些）3、建模时加入杂质原子的方法：方法一：用鼠标点上将要被取代得原子（点上后原子颜色将变成黄色），在窗口的右边属性栏中，将会显示这个原子的相关属性，并告诉你这个原子的元素种类（比方是Al 吧），然后点这个元素种类Al，将出现一个元素周期表，选择你要掺杂得原子，确定就可以了！方法二：建立完没有掺杂的晶胞后,选supercell,然后再选择要替换的原子,进行掺杂.如果不把晶胞的对称性改为supercell就不能改变其中的一个原子,而是由于对称性把同一元素的所以原子改变了4、（1）castep建立晶体的模型步骤：build/build crystal,弹出对话框，然后按照晶格参数填入。
CASTEP概述及详细教程
除了总能量之外,在计算之后还可报告作用于原子上的力;也能 创建电荷密度文件;利用材料观测仪(Material Visualizer)允许目测电 荷密度的立体分布；还能报告计算中使用的Monkhorst-Park的k点的 电子能量,因此在CASTEP分析中可生成态密度图。
定义时间步长(timestep ) 在积分算法中重要参数是时间步长。为更好利用计算时间,应
使用大的时间步长。然而,如果时间步长过大，则可导致积分过程 的不稳定和不精确。典型地，这表示为运动常数的系统偏差。
注意:量子力学分子动力学计算要求比力场动力学使用更小的时间步长。
动力学过程的约束 CASTEP支持Langevin NVT或NVE动力学过程的线性约束。然
2021/2/11
14
从菜单栏中选择Build | Symmetry | Primitive Cell。在模型文档中显 示如下:
2设置和运行CASTEP中的计算
从工具栏中选择CASTEP
工具,
再选择Calculation或从菜单栏中选择
Modules | CASTEP |Calculation。CASTEP
P-V
式中V0 为平衡体积。Cohen 等进行了EOS各种解析式的的详细比 较研究。
注意:从相应实验中获得的B和B‘值依赖于计算使用的压力值范围。
利用金刚石压砧获得的实验值通常在0-30GPa范围内,因此推荐理论
研究也在这个范围内。在研究中避免使用负压力值也很重要。此外,
用于生成P-V 数据序列的压力值可能是不均匀的，在低压力范围要
而,借助Material Studio界面可以近似使用以下两种更基本的约束: 质 心固定,单个原子固定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Visualizer:图形化建模模块
可构建计算的模型：晶胞，分子，晶体表面， 纳米结构，聚合物等
锐钛矿TiO2
TiO2(111)
Pt(110)-CO(2x1)
碳纳米管
TiO2纳米棒
Material Studio 晶体结构模型建立
建立方铅矿PbS晶体结构模型（实验15） 步骤 （1）查晶体结构数据（如ICSD、PDF数据
在CASTAP计算中有很多运行步骤，可分为如下几组：
结构定义：必须规定包含所感兴趣结构的周期性的3D模型 文件，有大量方法规定一种结构：可使用构建晶体 （Build Crystal)或构建真空板(Build Vacuum Stab)来 构建，也可从已经存在的结构文档中引入，还可修正已存 在的结构。
注意： CASTEP仅能在3D周期模型文件基础上进行计算， 必须构建超单胞，以便研究分子体系。
晶体、结晶与X射线 衍射
MS.Polymorph Predictor MS.Morphology MS.X-Cell MS.Reflex MS.Reflex Plus MS.Reflex QPA
分子力学与分子动力学 MS.DISCOVER PASS MS.Amorphous Cell MS.Forcite MS.Forcite Plus MS.GULP MS.Equilibria MS.Sorption
Hartree Fock方程
薛定谔方程简化为：
将总Hamilton分解成单电子贡献H0和电子－电子相互作 用U。应用变分法计算多电子波函数方程，可得HartreeFock方程。
量子化学分子轨道方法
分子轨道方法：在Hartree-Fock框架下，将单电子波函数 用原子轨道（Slater型－STO，Gaussian型－GTO）的 线性叠加表示来求解。
√
√
√
√
Reflex-Powder Indexing
√√
Reflex-Powder Refinement
√√
Reflex Plus
√
√ √ √ Reflex QPA
√
√ √ √ Sorption
√ √ √ Synthia
√ √ √ VAMP
√√
X-Cell
√
√ √ √ Mesotek
√
√ √ √ Morphology
密度泛函理论
赝势(pseudo potential) 赝势就是把离子实的 内部势能用假想的势能 取代真实的势能，但在 求解波动方程时，不改 变能量本征值和离子实 之间区域的波函数。模 守恒赝势NCP (Norm Conserving Pseudopotential) 和 超软赝势 USPP(Ultrasoft Pseudoptential)
精 组态相互作用方法（采用多个Slater行列式考虑电子关联）
度 Mφller-Plesset（MP）修正（将关联作用作为微扰修正）
， 计
Hartree-Fock方法（忽略交换作用，严格计算电子积分）
算 半经验方法，如CNDO，MNDO，MINDO，AM1，PM3
量 等（同样忽略交换作用，近似计算电子积分）
理常数，如光速c、Planck常数h、电子电 量质量e、，电因子此质处量理m不e以同及体原系子时的候各具种有同较位好素的的可
移植性（transferability）。但是，在具 体实行时，仍依赖于具体近似方法的选取， 从而带来系统误差。
多粒子体系（电子＋核）的薛定谔方程
三个近似
a. 非相对论近似(忽略了电子运动的相对论效应) ve<<c,ve~108cm/s<3×1010cm/s),me=m0 求解非相对论的薛定谔方程，而不是相对论的狄拉克方程
Module
parallel Windows Linux Linux IA32 IA64
Module
parallel Windows Linux Linux IA32 IA64
Materials Visualizer Adsorption Locator
Amorphous Cell
Blends
√
ONETEP
密度泛函理论
基组(basis set) 求解Kohn-Sham方程，选取适当的基组， 将波函数对其展开，将方程求解转化为线 性代数问题。 一般选用如下基组展开:
(Linearized) augmented plane waves (L)APW’s
(Linearized) muffin-tin orbitals - (L)MTO’s Projector augmented waves -PAW’s
第一原理计算软件
Code Basis Name Set
ABINIT Plane wave
CASTEP Plane wave
PWscf Plane wave
VASP Plane wave
LAPW WIEN2K
Potentials Plane Wave Pseudopotential Codes
Pseudo, PAW
密度函数
电子与原子核间的库仑势 电子间的库仑势 交换关联势 （未知）
密度泛函理论
LDA和GGA近似 Kohn-Sham方程原则是精确的，但遗憾的 是交换关联势是未知的。要进行具体计算， 就必须使用近似方法求出交换关联势。常 用的近似方法有局域密度近似(Local Density Approximation)和广义梯度近似 (Generalized Gradient Approximation), 在某些情况下，广义梯度近似改善了局域 密度近似的计算结果，但它并不总是优于 局域密度近似。
√
√
√√
√√
Polymorph
√ √ √ QMERA
√√
QSAR and QSAR Plus
√
√
√
√
√
√
CASTEP and NMR CASTEP
Reflex-Pattern
√
√ √ √ Processing and
Powder Diffraction
√
COMPASS
CCDC
Conformers Discover DMol3 DPD Equilibria Forcite Gaussian GULP MesoDyn
第一原理常用计算软件
根据对势函数及内层电子的处理方法不同 主要分为两大类，一种是波函数中包含了 高能态和内层电子，而势函数只是原子核 的贡献，这称为全电子（all electron calculation）法，另一种处理方法是势函 数为原子核和内层电子联合产生的势，称 为离子赝势，波函数只是高能态电子的函 数，这称为赝势（pseudo-potential）法。
Pseudo
Pseudo
Pseudo, PAW all-electron
操作系统
Linux
Web Site
www.abinit. org
Windows Linux
Linux
www.tcm.ph / castep/
www.pwscf.o rg/
Linux Linux
cms.mpi.un ivie.ac.at/v asp
密度泛函理论
Hartree-Fock方法的主要缺限：(1)完全忽略电子 关联效应；(2)计算量偏大，随系统尺度4次方关系 增长。
20世纪60年代，Hohenberg，Kohn和Sham(沈吕九) 提出了密度泛函理论(DFT)。DFT理论奠定了将多电 子问题转化为单电子方程的理论基础，给出了单电 子有效势计算的可行方法，DFT在计算物理、计算化 学、计算材料学等领域取得巨大成功。1998年，W. Kohn与分子轨道方法的奠基人Pople分享了诺贝尔化 学奖。
库） （2）通过软件建模（如Material Studio中
模块 Visualizer 、Diamond）
Castep使用
CASTEP模块 Cambridge Serial Total Energy Package)
CASTEP是特别为固体材料学而设计的一个现代的量子力学基本程序，其 使用了密度泛函(DFT）平面波赝势方法，进行第一原理量子力学计算，以 探索如半导体，陶瓷，金属，矿物和沸石等材料的晶体和表面性质。
b. Born-Oppenheimer近似，核固定近似 中子/质子的质量是电子质量的约1835倍，即电子的运 动速率比核的运动速率要高3个数量级，因此可以实现 电子运动方程和核运动方程的近似脱耦。这样，电子可 以看作是在一组准静态原子核的平均势场下运动。
c.单电子近似 把体系中的电子运动看成是每个电子在其余电子的平均 势场作用中运动，从而把多电子的薛定谔方程简化单电 子方程。
提示： CASTAP计算所需时间随原子数平方的增加而增加。 因此，建议是用最小的初晶胞来描述体系，可使用 Build\Symmetry\Primitive Cell菜单选项来转换成初晶
CASTEP的任务
计算设置：合适的3D模型文件一旦确定，必须选择计算类型 和相关参数，例如，对于动力学计算必须确定系综和参数， 包括温度，时间步长和步数。选择运行计算的磁盘并开始 CASTEP作业。 结果分析：计算完成后，相关的CASTEP作业的文档返回用户， 在项目面板适当位置显示。这些文档进一步处理能获得所需 的观察量如光学性质。
5. 可模拟的内容：催化剂、聚合物、固体化学、 结晶学、晶粉衍射以及材料特性等。
主要模块：
建模模块
VisualiBlends CASTEP Conformers DMol3 DPD Discover Equilibria Forcite
GULP MesoDyn Morphology Onetep Polymorph QMERA Reflex Synthia VAMP Gaussian
