ZDHW-8全自动量热仪说明书

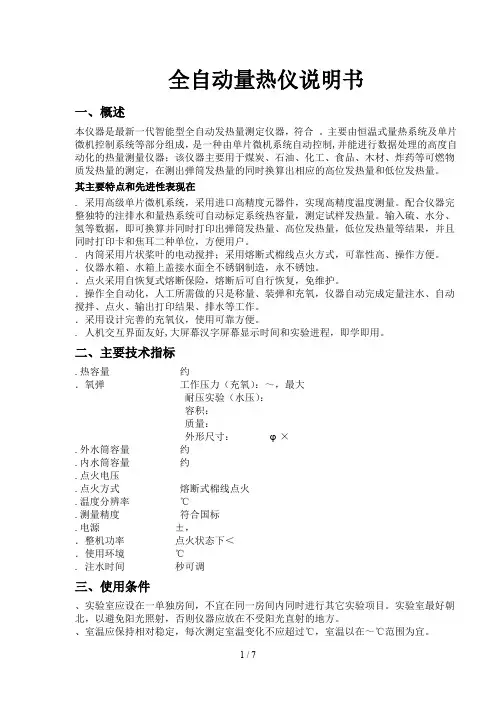

全自动量热仪说明书
全自动量热仪说明书一、概述本仪器是最新一代智能型全自动发热量测定仪器，符合。
主要由恒温式量热系统及单片微机控制系统等部分组成，是一种由单片微机系统自动控制,并能进行数据处理的高度自动化的热量测量仪器；该仪器主要用于煤炭、石油、化工、食品、木材、炸药等可燃物质发热量的测定，在测出弹筒发热量的同时换算出相应的高位发热量和低位发热量。
其主要特点和先进性表现在. 采用高级单片微机系统，采用进口高精度元器件，实现高精度温度测量。
配合仪器完整独特的注排水和量热系统可自动标定系统热容量，测定试样发热量。
输入硫、水分、氢等数据，即可换算并同时打印出弹筒发热量、高位发热量，低位发热量等结果，并且同时打印卡和焦耳二种单位，方便用户。
. 内筒采用片状桨叶的电动搅拌；采用熔断式棉线点火方式，可靠性高、操作方便。
．仪器水箱、水箱上盖接水面全不锈钢制造，永不锈蚀。
．点火采用自恢复式熔断保险，熔断后可自行恢复，免维护。
．操作全自动化，人工所需做的只是称量、装弹和充氧，仪器自动完成定量注水、自动搅拌、点火、输出打印结果、排水等工作。
．采用设计完善的充氧仪，使用可靠方便。
. 人机交互界面友好,大屏幕汉字屏幕显示时间和实验进程，即学即用。
二、主要技术指标.热容量约．氧弹工作压力（充氧）：～，最大耐压实验（水压）：容积：质量：外形尺寸：φ×.外水筒容量约.内水筒容量约.点火电压.点火方式熔断式棉线点火.温度分辨率℃.测量精度符合国标.电源±，．整机功率点火状态下＜．使用环境℃. 注水时间秒可调三、使用条件、实验室应设在一单独房间，不宜在同一房间内同时进行其它实验项目。
实验室最好朝北，以避免阳光照射，否则仪器应放在不受阳光直射的地方。
、室温应保持相对稳定，每次测定室温变化不应超过℃，室温以在～℃范围为宜。
、室内应无强烈的空气对流，因此不应有强烈的热源、冷源和风扇等，实验过程中应避免开启门窗。
若实验室已安装空调，则需避免空调风直接吹向仪器。
全自动量热仪说明书
LRY-500B型全自动量热仪使用说明书鹤壁市创新仪器仪表有限公司一、概述该仪器是采用单片式微机开发的多功能热量测定仪器，主要用于固体和液体可燃物，如煤炭、石油、食品、木材、炸药等物质发热量的测定。
该仪器是我公司最新开发的一种新型节能分析仪器，精心编制的计算机程序，使测量精度大大提高，采用液晶显示器，全中文显示、操作简便、能达到全部控制测量过程，自动加水排水、自动点火、搅拌、计算、打印被测量物质的热值，试验结果一目了然，是为生产和研究可燃物的企业和大专院校科研和军工部门研制的一种非常理想的设备。
二、技术特点该仪器和同类机器相比，本机具备以下特点：1、本机采用高档单片机构成，结构简单，性能可靠，抗干扰能力强。
2、可自动加水、排水、搅拌、点火、采温、计算、校正、打印、实验过程实现了全自动化，避免了人为误差，准确度及精密度大大提高。
3、实验自动冷却校正，对环境温度要求宽松，在提高实验准确的同时，又保证该仪器长时间运行的稳定性。
4、实验后可换算打印高、低位发热量，更符合一般常规实验。
5、全中文显示，简单易操作。
三、工作原理本仪器适合测定在高压氧气中完全燃烧的物质的发热量，也可测定能在真空中燃烧的物质的发热量。
在高压氧气中测量物质发热量的原理如下：先把标准重量的试样放在一个耐热、耐腐蚀的不锈钢坩埚中，将坩埚放入不锈钢弹筒中，旋紧弹帽，然后往氧弹中充入氧气，压力约达3.0Mpa,再把它放进圆形内筒内,当通电点燃弹筒内的试样后，试样燃烧产生的热，由弹筒壁传导给内筒水，根据水温的上升和量热系统（包括水筒，钢弹）的热容量，即可计算出试样的发热量。
前述水套筒的水基本恒定不变，实验过程中内水筒与外水套筒之间的热交换可通过适当的计算加以校正。
四、技术特征五、仪器的结构及附属设备1、量热仪的主机结构量热仪的主机主要有：外壳、外筒、内筒、搅拌器、氧弹等组成。
2、外筒是用不锈钢制成的双层套筒，搅拌水泵可调节水温的均匀，并备有入水口、放水口和溢水口，便于调节水位。
ZDHW-8量热仪使用操作方法
取一段点火丝，一端缠绕在上盖的点火头上，另一端用镊子或其他物品 压在上盖中间的椭圆形不锈钢镜面板上，（模拟实验中的点火过程），然 后按仪器面板的“点火”键，再按“有效”键，观察点火丝是否发红或 者烧断，如果没有反应，说明是仪器内部问题，需厂家处理故障。
如果发红或烧断，说明仪器内部正常，则检查以下各项。 （1） 检查点火头是否能正常接触氧弹，并且是否氧化，如果氧化则用
二、环境温度的要求
内筒温度以外筒温度为基准参照点，所以，保证外桶水温的恒定是做发热量的基 本重要前提。日常需注意如下几点、（1）、量热仪应放置在单独密封较好温度 恒定的实验室内，室内空气无对流、无风扇、门窗应关闭，（2）、无阳光直射、 无马弗炉、电炉、干燥箱之类的热源，实验室内按要求有空调恒温，而空调风速 应调至小档，风口不能直吹量热仪。
4.0000 再按一下有”效键“即存入，（注：如果有测氢仪器首先将氢含量测出输入， 如没有测氢的仪器，可输入经验值 4.000 按“有效键”存入。经验值是具有一定 误差的参考值）。然后再输入“硫”Sb、“分析水分”Mad、“全水分”Mar 三个参数 分别按有效键存入，最后再按一下”有效“键退出“设定”界面即可。
板“设定”键进入“设定”进入设定界面，在第一项“系统”中有 E,A,K,Q 四个参数， 将你求出的 E,A,K,平均值分别输入，分别按有“效键”存入即可，其他一概不动， 然后，再按一下“有效”键退出“设定”界面，至此，标定工作全部完成。
常用换算单位
恒温摄氏 20℃度下 1ka 卡=4.1816 焦耳
在输入加水时间时要注意，要将水埋过氧弹的充气嘴，目的是水加满后顺便观察 氧弹充气嘴及氧弹整体有无漏气的地方，如果有气泡不断向外溢出氧弹就要维 修。

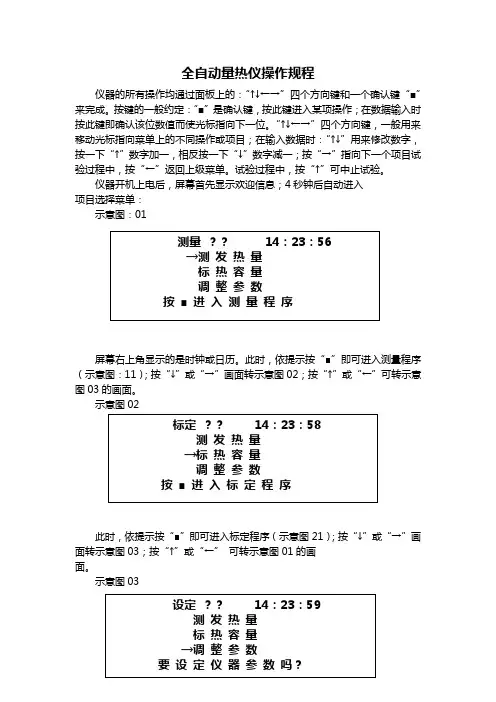

全自动量热仪操作规程
全自动量热仪操作规程仪器的所有操作均通过面板上的：“↑↓←→”四个方向键和一个确认键“■”来完成。
按键的一般约定：“■”是确认键，按此键进入某项操作；在数据输入时按此键即确认该位数值而使光标指向下一位。
“↑↓←→”四个方向键，一般用来移动光标指向菜单上的不同操作或项目；在输入数据时：“↑↓”用来修改数字，按一下“↑”数字加一，相反按一下“↓”数字减一；按“→”指向下一个项目试验过程中，按“←”返回上级菜单。
试验过程中，按“↑”可中止试验。
仪器开机上电后，屏幕首先显示欢迎信息；4秒钟后自动进入项目选择菜单：示意图：01屏幕右上角显示的是时钟或日历。
此时，依提示按“■”即可进入测量程序（示意图：11）；按“↓”或“→”画面转示意图02；按“↑”或“←”可转示意图03的画面。
示意图02此时，依提示按“■”即可进入标定程序（示意图21）；按“↓”或“→”画面转示意图03；按“↑”或“←”可转示意图01的画面。
示意图03一、调整参数包括：热容量的值、冷却系数、综合常数的修改；时钟和日历的调整；屏幕显示时钟或日历的选择；试验报告打印是“自动”抑或“手动”以及打印报告的格式是“标准”抑或“简化”......示意图31数据和项目修改的方向同上。
当光标指向“下一页”时，按“■”指向下一页内容（示意图33）。
按“←”返回上级菜单（示意图03）。
示意图33数据和项目修改的方法同上。
当光标指向“第一页”时，按“■”指向第一页内容（示意图31）。
按“←”返回上级菜单（示意图03）。
二、测量程序的界面介绍：示意图11☆输入数据：用来输入测定发热量所需的各种数据，见图示111☆试验开始：光标指向此项，按确认键“■”开始测量试验，见图示112 ☆显示结果：用来显示当次或上次试验的结果，见图示113☆打印报告：光标指向此项，每按一次确认键“■”，可打印一份报告。
☆手动点火：光标指向此项，按确认键“■”仪器进入水系统手动操作界面。

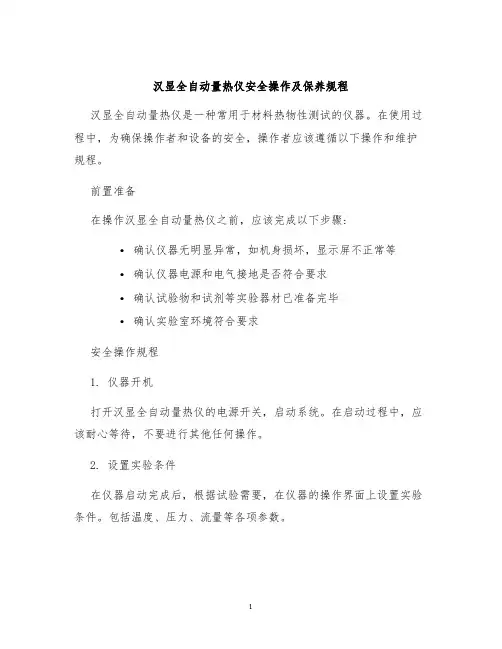

汉显全自动量热仪安全操作及保养规程
汉显全自动量热仪安全操作及保养规程汉显全自动量热仪是一种常用于材料热物性测试的仪器。
在使用过程中，为确保操作者和设备的安全，操作者应该遵循以下操作和维护规程。
前置准备在操作汉显全自动量热仪之前，应该完成以下步骤:•确认仪器无明显异常，如机身损坏，显示屏不正常等•确认仪器电源和电气接地是否符合要求•确认试验物和试剂等实验器材已准备完毕•确认实验室环境符合要求安全操作规程1. 仪器开机打开汉显全自动量热仪的电源开关，启动系统。
在启动过程中，应该耐心等待，不要进行其他任何操作。
2. 设置实验条件在仪器启动完成后，根据试验需要，在仪器的操作界面上设置实验条件。
包括温度、压力、流量等各项参数。
3. 加入试剂将试剂加入装有待测试物的试验舱内。
一定要注意试剂的浓度和添加量不要超出试验规定范围。
4. 操作仪器在试验运行过程中，需要不断地观察仪器运行情况，并根据需要调整各项参数。
当试验完成后，应该关闭仪器并关闭电源开关。
5. 处理废弃物将未用完的试剂储存在预定的储存位置中。
将废弃物按照规定方法进行处理。
6. 保持实验室清洁在试验结束后，需要对试验设备和实验室进行清洁。
应该清除试验设备上留下的污渍，同时还应该清洁实验室内部的墙面和地面等。
保养规程除了进行操作规程以外，操作者还要积极进行设备保养和维修工作。
1. 每日操作之前在每日使用之前，应该检查设备是否完好。
检查项包括:•设备显示屏是否正常•设备操作控制键是否灵敏•设备电源和电气接地是否符合规定•封闭式水循环系统水质和水温是否符合要求2. 每周保养每周对设备进行检查、保养和维修。
检查项包括:•设备内部摩擦部位是否有磨损或松动等现象•设备水冷却系统是否正常运行•设备风扇的除尘清洗•设备循环管道的清洗和消毒3. 保养建议操作者还应该注意以下事项，以确保设备的正常运转和寿命：•避免不必要的碰撞和振动•避免冷却液温度过高或过低•避免操作人员使用力量过大总结操作汉显全自动量热仪需要注意的安全操作规程和保养规程如上所述，操作者应该严格遵守，以确保设备的正常运转和延长使用寿命。
汉显全自动量热仪
汉显全自动量热仪仪器概述汉显全自动量热仪是一种用于测定物质热性能参数的测试仪器。
其主要应用范围包括但不限于：化学、材料、食品、制药等领域。
其通过加热样品，测定样品在一定条件下的热量变化，从而得到样品的热性能参数。
该仪器由加热炉、恒温槽、热电偶、数字温控仪等组成。
仪器特点该型号的量热仪具有以下特点：1.整机自检，一键自动热量测试。
2.双热电偶设计，热电偶容易更换维护。
3.温控精准，温度稳定性高。
4.LCD液晶显示，直观显示测试结果。
5.采用全数字化仪器控制系统，操作简便，可靠性高。
仪器工作原理汉显全自动量热仪是通过对样品的加热和对加热过程中样品温度变化的测量，来计算出相应物质的热性能参数。
仪器中的加热炉和恒温槽分别负责样品加热和温度控制，热电偶用于检测样品温度变化，数字温控仪则将温度变化转化为相应的电信号，并对其进行处理和显示。
仪器使用方法准备工作1.当前使用的样品应该处理干净，无杂质附着。
2.所有仪器应该放在通风干燥的地方，较为恒定的环境温度内。
3.按照使用条件设定好恒温槽的温度。
使用步骤1.打开仪器电源，待LCD屏幕显示正常之后，按下“开机”键，进入待测试状态。
2.在恒温槽内放入相应的样品，将热电偶插入样品内部测量温度并接入数字温控仪中。
3.按下“开始测试”键，仪器会开始通过加热和测量样品的温度变化计算出样品的热性能参数。
4.待测试结束后，仪器将自动停止工作并在LCD屏幕上显示测试结果。
仪器维护保养1.当前使用的样品处理干净、无杂质附着。
2.仪器应该放在通风干燥的地方，较为恒定的环境温度内。
3.恒温槽内应定期更换清洁液、对加热炉定期进行清洗。
4.热电偶使用时应注意避免锐利器物割伤导线。
5.定期进行仪器检测、校准。
总结汉显全自动量热仪是一种广泛应用于化学、材料、食品等领域的测试仪器，具有使用方便、稳定可靠、测试精度高等特点。
在使用过程中，应强化维护保养，确保量热仪处于良好的工作状态，为科研和生产提供准确、可靠的测试结果。
量热仪(全自动)操作规程
全自动量热仪操作规程1.环境要求1.1实验室应设一单独的房间，不得在房间内进行有高温的设备实验，仪器应避免阳光直射。
1.2实验室温度应保持稳定，每次测定过程室温变化不要超过1℃。
通常室温保持在7-35℃范围为宜。
1.3室内无强烈的空气对流，因此室内不应该有高温温源及风源，实验过程中应尽量避免开启门窗，避免室内人员过多。
1.4室内装有空调的应避免运行时气流直吹设备，建议用户24小时开启空调或不开空调。
1.5电源：220V±10% 50Hz 需良好接地。
（电压不稳建议配稳压器）2.操作过程2.1打开全自动量热仪电源开关。
2.2称好试样（煤样重量一般为1±0.1g）。
2.3将试样装入坩埚，将坩埚装入氧弹的坩锅架上，装好点火丝（长度约为5cm），系上棉线（要求系紧）并与试样接触紧密。
勿使点火丝接触坩埚及氧弹壁，以免形成短路而导致点火失败，甚至烧毁坩埚及坩埚架。
2.4往氧弹中加入10ml蒸馏水，小心拧紧氧弹，应尽量少振动氧弹，注意避免坩埚和点火丝的位置因受振动而改变。
2.5打开氧气瓶阀门，将减压阀低压表上的压力调到2.8Mpa～3Mpa，接着将充氧仪装入氧弹上进行充氧操作，充氧时间30s,每次实验充氧时间保持一致，充氧压力2.8Mpa～3Mpa。
2.6氧弹充氧时，室内禁止烟火。
停止作业时，必须关紧氧气瓶阀门。
氧弹及压力表各连接部分禁止接触油脂。
2.7把充好氧的氧弹放在内筒支架上，盖上顶盖，单击“发热量”按钮，输入相关数据，再单击“发热量”后，仪器开始自动测试，试验结束后，内桶水自动排放到外筒水箱，界面将显示测试结果并打印。
测试过程中勿按复位键，否则实验作废。
2.8取出氧弹后，放出氧弹内燃烧废气，打开氧弹，仔细观察氧弹内试样有否溅出或有炭黑存在，如有则该次试验作废。
2.9将氧弹各部件清洗干净，并擦干，坩埚放在电炉上烤干并冷却后待用。
（清洗氧弹的水要用与室温接近的水，以免氧弹的温度与恒温桶内的水温相差太大，而影响下次试验结果）。
自动量热仪操作规程
自动量热仪操作规程一、引言自动量热仪（Automated Calorimeter）是一种用于测量燃烧、加热等过程中产生的能量变化的实验仪器。
准确操作自动量热仪对于实验结果的准确性和可重复性至关重要。
本文将介绍自动量热仪的操作规程。
二、实验前准备1. 确保自动量热仪处于正常工作状态，仪器外观无损坏，并检查所有传感器和电缆的连接是否牢固。
2. 检查设备电源供应是否稳定，并确认所有仪器的电源插头已正确插入电源插座。
3. 检查自动量热仪内部的冷却系统和加热系统是否正常工作，并确保温度传感器已校准并准确显示当前温度。
4. 预热自动量热仪至所需温度，并等待仪器温度稳定，确保实验开始时温度条件符合要求。
三、实验操作1. 样品准备a) 准备所需实验样品，并按照实验要求将样品分装至量热杯中。
b) 确保样品装填均匀，并记录每个量热杯中样品的质量。
2. 开始实验a) 打开自动量热仪上的软件，并按照软件操作界面上的指导进行仪器的初始化操作。
b) 在软件中设置实验参数，包括温度、压力、反应时间等。
c) 点击开始实验按钮，启动自动量热仪进行实验。
确保仪器处于稳定状态后，开始记录和保存实验数据。
3. 实验结束a) 实验结束后，关闭自动量热仪上的软件程序。
b) 将采集到的实验数据保存到计算机上，并进行数据的分析和处理。
c) 清理自动量热仪内部杯体、传感器等部件，确保仪器干净整洁，并关闭仪器的电源。
四、安全注意事项1. 操作自动量热仪时，应佩戴安全护目镜和实验手套，确保实验过程中的人身安全。
2. 注意样品的存放和处理方式，避免因样品的挥发性或腐蚀性而对操作人员和仪器造成伤害。
3. 在实验过程中，确保仪器周围环境通风良好，避免有害气体积累和火灾等意外事件的发生。
4. 遵循仪器操作规程，不随意更改实验参数和操作步骤，以确保实验结果的准确性和可靠性。
五、结论本文对自动量热仪的操作规程进行了介绍，准确操作仪器可保证实验结果的可靠性。
在实验前需进行仪器的准备工作，包括检查设备状态和传感器连接；实验操作时需按照要求进行样品准备和设置实验参数，并在实验结束后进行数据保存和仪器清洁。
全自动热量仪操作方法
全自动热量仪操作方法全自动热量仪是一种用于测量物体热量的仪器，它能够自动地控制和记录热量的变化。
下面将从仪器的操作方法、仪器的校准和注意事项等方面进行详细介绍。
首先，了解全自动热量仪的基本结构是非常重要的。
该仪器由测量室、冷却室、恒温器、电动机和记录系统等部分组成。
测量室是放置被测物体的地方，冷却室用于控制温度。
恒温器能够保持测量室的恒定温度，电动机用于控制加热速度，记录系统用于记录热量的变化。
在操作全自动热量仪之前，首先要确保仪器的正常状态。
检查电源是否正常连接，仪器是否处于待机状态。
然后，选择要测量的物体，并将其放置在测量室中。
通常情况下，被测物体应该是固体或液体，而不是气体。
调整测量室的恒温器，使其达到所需的初始温度。
该温度应该是比被测物体的环境温度高一些，以确保能够测量到热量的变化。
例如，如果被测物体的环境温度为25，则可以将恒温器调至30。
然后，打开电动机，控制加热速度。
根据被测物体的性质和实验的要求，选择适当的加热速度。
通常情况下，加热速度应该逐渐增加，以确保测量的准确性。
在加热过程中，仪器会自动记录热量的变化，并通过显示屏显示出来。
等待被测物体的温度达到一定的稳定状态后，再继续加热。
通过观察热量的变化曲线，可以了解到物体的热变化过程。
同时，可以通过改变加热速度和测量环境温度等参数，来研究不同条件下热变化的规律。
在测量过程中，还需要进行一些校准工作。
校准工作主要包括零点校准和灵敏度校准。
零点校准是指在没有加热物体的情况下，仪器应该显示为零，如果不是零，需要进行调整。
灵敏度校准是指在已经确定零点正确的情况下，通过给仪器加上已知热量的物体，来确定仪器的灵敏度。
在使用全自动热量仪的过程中，需要注意一些事项。
首先，要确保被测物体与测量室的接触面积充分，以保证热量的传递效果。
其次，要确保测量室和冷却室的密封性良好，避免热量的泄漏。
同时，在加热过程中，应该注意加热速度不能过快，以免影响测量的准确性。
ZDHW-8全自动量热仪说明书
一. 概述：智能热量测定仪是采用单片机技术开发研制的多功能热量测定仪器。
具有测试精度高、性能稳定、系统常数和实验结果可长期保存并且关机后不丢失等优点。
仪器采用液晶显示器，显示直观，操作简便。
配有打印机，实验结果一目了然。
该机还有强大的存储能力，记录了最近50次的实验结果，以便查询，极大的方便了操作人员。
精心编制的计算程序，提高了计算精度，即使不调内筒水温，也可得到满意的测试结果。
仪器采用了双探头，同时测定内筒和外筒的水温，节省了专门输入外筒温度的时间。
控制器与主机完美的结合为一体，美观、实用，节省空间我们的一贯宗旨是：简便实用，为用户节省每一分开支！二. 主要技术指标：测温分辨率 > 0.001℃温度范围：10--38℃测定误差 < 0.3%整机功耗 < 30W电源电压：220V+10%三. 符号说明：E--水当量k--冷却常数A--综合常数m--样品重Qb--弹筒发热量Qnet--低位发热量G--包纸重Qgr--高位发热量Qgrd--高位干基发热量No--编号Q--苯甲酸热值C--冷却校正值Sb--硫含量Mad--分析基水分Mar--收到基全水分Had--氢含量q1--包纸热* 包纸重q2--点火热t0--初始温度tn--最高温度tj--外筒温度n--升温时间四. 键盘使用方法：☆按键动作切勿用力过猛，以免影响使用寿命。
1. [-/.]键复合键，处于首位时为“-”，其余为“."如输入-0.0022 依次按-、0、.、0、0、2、2，按[有效]即可。
2. [ ]、[ ]键输入数据时为移位键。
3. [设定]键输入或修改参数：①按[ ]、[ ]键将光标移至要修改的参数处；②输入参数；③按[有效]键确认。
光标移至下一参数处。
时间输入：如2003年1月5日16时8分输入：03.01.05 [有效] ; 16.08 [有效]设定完成后，按[有效]键返回。
（或按[复位]键返回。
）提示1：如果参数无改动，直接按[有效]即可。
全自动量热仪操作规程
全自动量热仪操作规程一、环境要求1、实验室应设一单独的房间，不得在房间内进行有高温的设备实验，仪器应避免阳光直射。
2、实验室温度应保持稳定，每次测定过程室温变化不要超过1℃。
通常室温保持在7-35℃范围为宜。
3、室内无强烈的空气对流，因此室内不应该有高温温源及风源，实验过程中应尽量避免开启门窗，避免室内人员过多。
4、室内装有空调的应避免运行时气流直吹设备，建议用户24小时开启空调或不开空调。
5、电源：220V±10% 50Hz 需良好接地。
（电压不稳建议配稳压器）二、操作过程1、打开全自动量热仪电源开关。
2、称好试样（煤样重量一般为1±0.1g）。
3、将试样装入坩埚，将坩埚装入氧弹的坩锅架上，装好点火丝（长度约为5cm），系上棉线（要求系紧）并与试样接触紧密。
勿使点火丝接触坩埚及氧弹壁，以免形成短路而导致点火失败，甚至烧毁坩埚及坩埚架。
4、往氧弹中加入10ml蒸馏水，小心拧紧氧弹，应尽量少振动氧弹，注意避免坩埚和点火丝的位臵因受振动而改变。
5、打开氧气瓶阀门，将减压阀低压表上的压力调到2.8Mpa～3Mpa，接着将充氧仪装入氧弹上进行充氧操作，充氧时间30s,每次实验充氧时间保持一致，充氧压力2.8Mpa～3Mpa。
6、氧弹充氧时，室内禁止烟火。
停止作业时，必须关紧氧气瓶阀门。
氧弹及压力表各连接部分禁止接触油脂。
7、把充好氧的氧弹放在内筒支架上，盖上顶盖，单击“发热量”按钮，输入相关数据，再单击“发热量”后，仪器开始自动测试，试验结束后，内桶水自动排放到外筒水箱，界面将显示测试结果并打印。
测试过程中勿按复位键，否则实验作废。
8、取出氧弹后，放出氧弹内燃烧废气，打开氧弹，仔细观察氧弹内试样有否溅出或有炭黑存在，如有则该次试验作废。
9、将氧弹各部件清洗干净，并擦干，坩埚放在电炉上烤干并冷却后待用。
（清洗氧弹的水要用与室温接近的水，以免氧弹的温度与恒温桶内的水温相差太大，而影响下次试验结果）。
量热仪使用说明
c.放样品时，保证样品与金属丝接触，以提高点火成功率
d.氧气压力一般为2.8为宜
e.样品放好后，点击测量即开始，测量时间一般为15min，界面显示900s左右
f.测完之后若与标准值相差较大，需要修改热容量，按键如下：仪器参数——计算热容量E（读数）——仪器参数——仪器参数——按键1——输入热容量E——输入，待显示主界面时（按“0”键返回）按键Fcu4（按“5”）可避免重复试验，直接重新计算
6、本机所有密码为321
3、测量样品热值如步骤a-e
注意事项
1、测量固体热值一般用铁坩埚，用纸包裹
2、测量有挥发性液体时用石英坩埚，用注射器注入胶囊内
3、测量低发热量固体时一般用陶瓷坩埚，底下垫点石英棉
4、纸的热值为16000cal/g，胶囊烦人热值为18750cal/g，两者互换时需修改纸热值：仪器参数——4修改纸热值
5、测量固体样品质量1-1.5g为宜，液体体积0.8ml为宜
实验步骤
1、开机后等候2min，此时为注水时间，期间勿动任何按键
2、注水结束后显示测试页面，第一次使用需用标样校准。所采用标样为苯甲酸，标准热值为6300cal/g，校准应一月左右进行一次，具体步骤如下：
a.首先称量纸重 ，然后称量纸加样品重 ，按“纸重”
量热仪的相关操作使用介绍
量热仪的相关操作使用介绍量热仪是一种用于测量燃烧热、溶解热、化学反应热等热效应的仪器设备。
它通过测量物质在化学反应中放出或吸收的热量来研究物质的热力学性质和化学反应动力学。
下面将介绍量热仪的相关操作使用方法。
一、仪器准备1.检查量热仪的电源线是否接好，仪器主机和计算机是否连接正常。
2.打开量热仪主机电源开关，使其进入待机状态。
3.打开计算机，启动量热仪的数据采集软件。
二、量热池部分1.检查量热池中的试样盖是否已安装好，并确认密封良好。
2.打开量热池的保温仓门，放入待测试样。
3.关闭保温仓门并确认其已完全密闭，确保采集数据的准确性。
三、试样盖部分1.选择合适的试样盖，并将其安装在量热池上。
2.安装试样盖时需注意保持平稳和垂直，以避免对试样造成不必要的影响。
3.确保试样盖已完全平稳安装，并严密密封。
用手稍微旋转试样盖，确保其牢固。
4.检查试样盖上的橡胶垫是否完好，如损坏需要及时更换。
5.将试样盖通过传热阱连接到量热仪主机上，并保持连接稳定。
四、测量操作1.在计算机上打开数据采集软件，并进行试样信息的设定，如质量、浓度等。
2.检查试样盖气密性，确保它已装配好并紧固好。
3.使用适当的量热探头和热电偶插入试样中，确保能够准确测量热效应。
4.在软件上选择合适的实验模式和测量方法，设置测量参数，如温度范围、测量时间等。
5.开始测量前预热量热仪，将其温度稳定在设定的测量温度值上。
6.启动测量程序，开始数据的采集和记录。
7.在测量过程中，保持量热仪的稳定状态，防止外界温度或其他干扰对测量结果产生影响。
8.完成测量后，保存数据并进行数据处理和分析。
五、安全注意事项1.使用量热仪时应戴上防护眼镜和实验手套，避免化学品溅入眼睛或接触皮肤。
2.在操作过程中要注意量热池的加热装置和冷却装置，避免火源接近。
3.定期检查仪器的电源线和连接线是否完好，如有磨损或老化应及时更换。
4.操作过程中要防止试样泄漏或突然爆炸，应遵循相关的实验操作规范和安全操作规程。
微机全自动量热仪说明书
目录第一章简介----------------------------------------------------------------------31.1 功能特点---------------------------------------------------------------31.2 技术参数---------------------------------------------------------------3 第二章系统测试原理----------------------------------------------------------42.1 发热量的定义---------------------------------------------------------42.2 测定发热量的原理---------------------------------------------------42.3 弹桶发热量的计算公式---------------------------------------------42.4 热容量------------------------------------------------------------------4 第三章安装调试注意事项----------------------------------------------------53.1安装环境及用户自备材料-------------------------------------------53.2 仪器的安装------------------------------------------------------------53.3 仪器的加水防水------------------------------------------------------53.4 仪器的精密度测试---------------------------------------------------63.5 仪器准确度的评价---------------------------------------------------63.6 注意事项---------------------------------------------------------------6 第四章日常操作及维护-------------------------------------------------------9 第五章软件操作---------------------------------------------------------------10 第六章故障分析---------------------------------------------------------------136.1 测试结果不稳或超差--------------------------------------------- 136.2 点火失败的故障分析及处理方法-------------------------------136.3 氧弹的常见故障及维修-------------------------------------------14第一章简介ZDHW-5000型微机全自动量热仪主要由恒温式弹桶量热仪及微型计算机等部分组成，是一种由计算机软件控制,并能进行对其数据处理的多功能、自动化热量测试仪器；该仪器具有测量精度高、操作简便、使用可靠、外观精美等特点，主要用于煤炭、石油、化工、食品、木材、炸药等可燃物质发热量的测定。
自动量热仪操作规程
自动量热仪操作规程
1.自动注水，每次起动测控程序，仪器将自动检测外桶总水量，如
水不足，会有提示。
2.检查氧弹有无松动现象。
3.氧弹里外是有异物，应清理干净。
4.充氧后将氧弹放入水中，有无汽泡出现。
5.将装有試样的坩埚放在氧弹的支架上。
6.点火丝不得与干过接触，否则点火失败。
7.往弹筒内注入10ml蒸馏水，将试样放入氧弹内，进行充氧。
8.确认无误后，单击开始试验。
9.测试完毕，用放气阀将氧弹内残留气体放出。
10.系统自动弹出结果，单机打印键，即可打印结果。
11.注意事项
12.每次做样时，必须先开机检查仪器是否能正常运行。
13.严禁超压充氧，重阳时间为20-30秒。
14.实验完毕，将弹筒和弹盖洗净。
15.坩埚在电炉上烘干。
16.如点火失败，可退回实验，检查弹筒是否漏气。
ZDHW-8型微电脑全自动量热仪的详细参数及其实验室内的使用事项
ZDHW-8型微电脑全自动量热仪
型号：ZDHW-8
类别：量热仪(发热量)系列
微电脑全自动量热仪功能特点：
◆采用高级单片微机系统，中文液晶显示屏，全中文菜单式操作界面信息准确直观。
◆实验自动冷却校正，对环境温度要求宽松。
◆启动后自动加水、自动定量水、搅拌、水温调节，点火、判别点火成败、采温、计算、校正，除装氧弹外，实现测定过程全自动化，无人为误差，准确度及精密度极高。
◆结构合理,制作精良，测量准确度高，分析速度快，性能稳定，抗干扰能力强，使用可靠。
微电脑全自动量热仪技术参数
◆精密度：≤0.1%
◆测量范围：5-40℃
◆分辨率：0.0001K
量热仪在实验室内操作的要求规范
煤质发热量化验仪器对化验室的要求由于煤的发热量测定在煤炭化验分析中是最重要指标之一，所以煤的发热量测定设备对煤炭化验室的要求比较严格。
(1)煤炭化验室中发热量测定室应作为发热量测定专用室，室内不得进行其它试验工作;
(2)室内应配备窗帘，避免阳光直射;
(3)每次测定温度变化不超过1℃为宜;冬夏室温差以不超过15~30℃为宜。
因此，有条件者应配制空调设备;
(4)测定煤炭发热量时，室内应避免强力通风及热源辐射，总之，为了减少环境条件对发热量测定结果的影响，
发热量测定室应尽可能地保持室温的相对恒定。
在室温尚未恒定的时候不得进行发热量测定.
想了解更多关于量热仪的详细信息，请随时关注量热仪/。
全自动量热仪说明书
全自动量热仪说明书一、概述本仪器是最新一代智能型全自动发热量测定仪器，符合GB/T 213-2008。
主要由恒温式量热系统及单片微机控制系统等部分组成，是一种由单片微机系统自动控制,并能进行数据处理的高度自动化的热量测量仪器；该仪器主要用于煤炭、石油、化工、食品、木材、炸药等可燃物质发热量的测定，在测出弹筒发热量的同时换算出相应的高位发热量和低位发热量。
其主要特点和先进性表现在1. 采用高级单片微机系统，采用进口高精度元器件，实现高精度温度测量。
配合仪器完整独特的注排水和量热系统可自动标定系统热容量，测定试样发热量。
输入硫、水分、氢等数据，即可换算并同时打印出弹筒发热量、高位发热量，低位发热量等结果，并且同时打印卡和焦耳二种单位，方便用户。
2. 内筒采用片状桨叶的电动搅拌；采用熔断式棉线点火方式，可靠性高、操作方便。
3．仪器水箱、水箱上盖接水面全不锈钢制造，永不锈蚀。
4．点火采用自恢复式熔断保险，熔断后可自行恢复，免维护。
5．操作全自动化，人工所需做的只是称量、装弹和充氧，仪器自动完成定量注水、自动搅拌、点火、输出打印结果、排水等工作。
6．采用设计完善的充氧仪，使用可靠方便。
7. 人机交互界面友好,大屏幕汉字屏幕显示时间和试验进程，即学即用。
二、主要技术指标1.热容量约10000 J/K2．氧弹工作压力（充氧）：2.8～3.0Mpa，最大3.2Mpa耐压实验（水压）：20.0Mpa容积： 300mL质量： 2.5Kg外形尺寸：φ86mm×181mm3.外水筒容量约45L4.内水筒容量约2100mL5.点火电压 AC24V~6.点火方式熔断式棉线点火7.温度分辨率 0.0001℃8.测量精度符合国标GB/T 213-20089.电源 AC220V~±10%，50Hz10．整机功率点火状态下＜300W11．使用环境 5-40℃12. 注水时间 20-45秒可调三、使用条件1、试验室应设在一单独房间，不宜在同一房间内同时进行其它试验项目。
微机全自动量热仪——鹤壁亿欣科技
鹤壁亿欣仪器仪表有限公司 4
仪器的性能及特点
1.3 仪器特点 1.3.1 自动控制外筒水温度在设定温度点，确保实温变化不影响冷却校
正，测量结果更准确。 1.3.2 自动调整内外筒温度，使用自动恒温系统，使测量结果准确稳定。 1.3.3 满足国标GB/T213-2003的规定。 1.3.4 微机量热仪，保持了微机系统的全部功能，可运行通用软件进行 其他事务处理，同时启动量热仪测量系统可自动标定量热系统的能当量 （热容量）、测量发热量。输入硫、水分、氢等数据，即可换算并打印 出弹筒发热量、高位发热量、低位发热量等数据。 1.3.5 量热仪装置内筒采用片状桨叶的电动搅拌，外筒的搅拌采用潜水 式电动搅拌，使搅拌更均匀、更方便。仪器采用熔断式棉线点火方式。 1.3.6 微机量热仪操作于Winsows98及以上操作系统，全过程汉字提示， 人机交互，即学即用，按提示操作即可完成试验。
鹤壁亿欣仪器仪表有限公司 17
仪器的安装与ቤተ መጻሕፍቲ ባይዱ试
③ 用干净镊子或角匙将试样（充分混匀后），放入已称重的坩埚内，记下其质 量（苯甲酸1g±0.1g）；煤样为1g±0.1g；油样为0.3g～0.7g； ④ 将装有试样的坩埚放到氧弹的坩埚支架上； ⑤ 将点火丝接到坩埚支架（氧弹电极杆）上并拧紧压轮并系上棉线； ⑥ 点火丝不得与坩埚接触。若是苯甲酸，要压在棉线上；若是煤样，则棉线不 得插入煤中，与煤样良好接触即可； ⑦ 试样及点火丝装好后，平稳地将氧弹芯放入装有10ml蒸馏水的氧弹筒内，旋 紧弹盖并平稳放到充氧器上充氧； ⑧ 测试完成后用放气阀将氧弹中的残留气体放出。 注意事项： 1．严禁挡火板将两电极杆短接； 2．每次装点火丝之前，必须将残留在电极杆和压线筒内的点火丝或其它异物清 理干净； 3．严禁超压充氧（正常为2.8－3Mpa），充氧时间应相对一致（30－45秒）； 4．氧弹盖不宜旋的过紧，旋到位后稍加一点力即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 概述：智能热量测定仪是采用单片机技术开发研制的多功能热量测定仪器。
具有测试精度高、性能稳定、系统常数和实验结果可长期保存并且关机后不丢失等优点。
仪器采用液晶显示器，显示直观，操作简便。
配有打印机，实验结果一目了然。
该机还有强大的存储能力，记录了最近50次的实验结果，以便查询，极大的方便了操作人员。
精心编制的计算程序，提高了计算精度，即使不调内筒水温，也可得到满意的测试结果。
仪器采用了双探头，同时测定内筒和外筒的水温，节省了专门输入外筒温度的时间。
控制器与主机完美的结合为一体，美观、实用，节省空间我们的一贯宗旨是：简便实用，为用户节省每一分开支！二. 主要技术指标：测温分辨率 > 0.001℃温度范围：10--38℃测定误差 < 0.3%整机功耗 < 30W电源电压：220V+10%三. 符号说明：E--水当量k--冷却常数A--综合常数m--样品重Qb--弹筒发热量Qnet--低位发热量G--包纸重Qgr--高位发热量Qgrd--高位干基发热量No--编号Q--苯甲酸热值C--冷却校正值Sb--硫含量Mad--分析基水分Mar--收到基全水分Had--氢含量q1--包纸热* 包纸重q2--点火热t0--初始温度tn--最高温度tj--外筒温度n--升温时间四. 键盘使用方法：☆按键动作切勿用力过猛，以免影响使用寿命。
1. [-/.]键复合键，处于首位时为“-”，其余为“."如输入-0.0022 依次按-、0、.、0、0、2、2，按[有效]即可。
2. [ ]、[ ]键输入数据时为移位键。
3. [设定]键输入或修改参数：①按[ ]、[ ]键将光标移至要修改的参数处；②输入参数；③按[有效]键确认。
光标移至下一参数处。
时间输入：如2003年1月5日16时8分输入：03.01.05 [有效] ; 16.08 [有效]设定完成后，按[有效]键返回。
（或按[复位]键返回。
）提示1：如果参数无改动，直接按[有效]即可。
4. [点火] 设定点火功率大小（0--9）档，选择相应的数值后按[有效] 仪器进行点火实验，并将该数据保存。
（通常设定为3）5. [复位] 任何情况下按此键，仪器回到开机时的状态6. [标定] 功能键，标定系统的热容量7. [测定] 功能键，测定试样的发热量8. [计算] 根据弹筒发热量计算高、低位发热量按[计算]键，显示“煤炭 1.高位 2.低位生料3.高位 4.低位”选择“1”后，输入Qb值，仪器计算并打印出高位和高位干基发热量。
同样选择“4”后，显示器显示最近一次Qb值，仪器计算并打印出低位发热量。
提示2：计算中所使用的参数：Sb, Had, Mad. Mar须事先设定。
Sb：由弹筒洗液测得的煤的含硫量。
当全硫含量低于4%时，或发热量大于14.6MJ/kg时，可用全硫或可燃硫代替SbSb的测定：把弹筒洗液煮沸1~2分钟，稍冷后以甲基红（或相应的混合指示剂）为指示剂，用氢氧化钠标准溶液滴定，计算出Sb(%)Sb=(c*V/m-α*Qb/60)*1.6c:氢氧化钠溶液的物质的量浓度，约为：0.1mol/Lv:滴定用去的氢氧化钠溶液体积。
mL五. 操作方法：接通电源，仪器“嘟嘟”报讯四声，显示内筒，外筒温度、日期和时间；同时放水、外筒搅拌2分钟。
除“复位”外，按任意键停止放水和外筒搅拌。
或按功能键进入相应程序。
打印机指示灯亮，并打印一条直线。
处于待命状态。
（一）测定仪器的程序编写和试验过程完全按国标要求。
1. 首先要精确的称取1-1.1g试样(生料2g左右），称准到0.2mg。
并用已知质量和热值的拷贝纸包好并用手压紧，放入燃烧皿中。
包纸热测定：将整张拷贝纸均分100份（约7cm*10cm)，抽取6张，团紧，放入燃烧皿中，按常规方法测定发热量。
取三次结果的平均值。
2. 安装点火丝：取0.12mm粗的点火丝约10cm长，中部绕成螺旋状，安装在遮火罩上的电极间。
并注意点火丝不要接触遮火罩，以免形成短路。
把已知重量的棉线一端夹紧在点火丝上，另一端搭接在试样上。
☆棉线选用粗细均匀，不涂蜡的白棉线。
点火热包括: (1)点火丝的热量：(I*V*t*) 约为：14*点火级别(2)棉线的热量：棉线重*17500（J）☆为避免试验中点火失败，可以在试验前试点火一次。
方法：将点火丝接在两电极柱上，并放在点火支架上，接上点火电极插头，按[点火]键。
点火丝应在4秒内达到暗红。
3. 氧弹中加入10ml蒸馏水，拧紧氧弹盖，放在充氧仪上充氧。
充至压力2.8-3.0MPa （28-30标准大气压）。
氧气99.5%纯度，不含可燃成分，不允许使用电解氧。
内筒加水2500g左右，将氧弹放入内筒，水应淹没氧弹盖的顶面10-20毫米。
（注意每次试验时用水量应一致，相差1g以内）。
观察氧弹的气密性，氧弹应无气泡漏出。
如漏气，应找出原因或更换胶垫，处理好后重新充氧。
把氧弹放在内筒的支架上，盖上顶盖。
4. 按[设定]键输入E、k、A、Sb、Had、Mar、Mad、点火热、包纸热数值。
（如数据不变，则可跳过该步）5. 按[测定]键，输入编号、包纸重、样重，选择测定煤炭或生料（按1或2），显示：加水XX秒；按数字键可对加水时间进行修改，按“有效”开始加水。
之后进行90秒定容；内筒搅拌器开始搅拌，测试开始。
（按[-/.]、[测定]将打印测试过程参数！）液晶显示器显示内筒温度和试验时间，5分钟后显示内筒温度t 0 和外筒温度t j，并通电点火，仪器“嘟嘟”报讯四声，开始重新记时。
如果点火一分钟后，温升小于0.05℃，则点火失败，仪器“嘟嘟”报警10声，显示点火失败试验终止。
如半分钟内温度急剧上升，则表明点火成功。
当测到最高温升点t n 时,仪器“嘟嘟”报讯四声，搅拌器停止搅拌，显示并打印出试验结果。
放水、外筒搅拌2分钟；按任意键停止放水、搅拌返回待命状态；或按“测试”进行下一次测试。
试样的弹筒发热量: Qb=[(tn-t0)*E-q1-q2] /m分析基高位发热量: Qgr=Qb*(1-α)-94.1*Sb (α:0.001--0.0016)分析基低位发热量: Qnet=[Qgr-206*Had]*(100-Mar)/(100-Mad)-23*Mar( 计算公式祥见煤炭测试的国家标准)（二）标定：标定前应先输入苯甲酸、点火热数值。
如数据不变，则不必输入1. 称取苯甲酸0.7-1.1g。
苯甲酸应研细，在以浓硫酸为干燥剂的干燥皿中放置3天或在60-70℃烘箱中烘3-4小时。
冷却后压饼。
2、3与测定步骤相同。
4. 按[标定]键，输入样重，自动加水、定容，标定开始。
（按[-/.]、[标定]将打印标定过程参数！）液晶显示器显示内筒温度和试验时间，5分钟后记录内筒温度T0，10分钟后记录内筒温度t 0，测试外筒温度t j，通电点火，测试终点温度tn 继续搅拌10分钟记录内筒温度Tn。
“嘟嘟”报讯四声，显示并打印结果。
自动放水和外筒搅拌。
按任意键返回待命状态。
同样的方法标定5次。
5. 将5次热容量（E）差值小于40J的结果：E, k, A取平均值，输入至仪器中（按[设定]键）。
作为系统常数。
如果5次结果中有超出40J的，则再补做1次或两次。
若仍不能满足要求，应查明原因重新标定。
系统热容量：E=[Q*m*1.0015+q1+q2]/(tn-t0+C) (祥见国标）提示2：点火丝必须接触良好（可用万用表测试），以免点火失败！提示3：外筒水搅拌：在试验进行中，按动位于主机后面的按钮。
六. 打印机的使用：开机后打印机指示灯亮，打印一条直线。
“LF”为走纸键；“SEL”为待机键，按下[SEL]键，指示灯灭，打印机处于待机状态，不再打印数据再次按下[SEL]键则恢复正常状态。
1. 参数打印在测定、标定之前先按一下[-/.]键，打印机除打印结果外，会将试验、计算的相关数据全部打印出来，以便验证。
再次按下[-/.]键，取消参数打印。
2. 装打印纸将打印机的面板取下，然后手持打印机两端轻轻将打印机拉出，卸下载纸棒装上打印纸，将打印纸一端剪出一角插入入纸口，按走纸键使打印纸露出，装上面板，将打印机推入打印口即可。
3. 更换色带如果发现打印字迹很淡，可取下打印机面板，更换色带。
七. 查询：在待命状态下，按[ ]或[ ]键，可查询试验结果记录。
按下[ ]或[ ]键，输入编号，显示器显示出试验结果。
接着按[ ] 或[ ]键，可向前或向后翻页查询其他试验结果。
当翻页超出范围时，仪器提示重新输入编号。
八. 简单故障处理：1.如果开机后，仪器无显示，不报讯，则可能是电源接触不好或保险管烧坏，可检查电源和保险管是否正常。
2.显示“内筒温度溢出”并报警，应检查位于仪器后部的信号线（六芯）是否接触良好、内筒水温是否超出测量范围。
3.测试过程中，温度数据上下跳动较大，首先检查信号线的连接；也可能是较大的用电设备频繁启动，对仪器造成干扰所至。
应采取措施尽量避免和这些设备同相用电。
4.搅拌，点火故障：检查仪器后部的控制线（5芯）连接及电机、点火丝是否完好。
注意：搅拌为220v电压，检查时请注意安全！5.测试结果偏差较大，应检查：⑴试样及内筒水的称量是否准确；⑵相关参数是否正确；⑶仪器内、外筒水温的测试是否准确；（误差小于0.5℃）⑷试样是否完全燃烧，氧弹内应无黑渣。
故障提示：存储器故障内筒温度溢出外筒温度溢出时钟故障附图1 主机盖布置图：搅拌电机内筒探头点火电极附图2 控制线示意图（控制器插座）点火控制搅拌控制所需其它设备：①0--6MPa氧气减压阀②0--5kg机械（或电子）天平。
