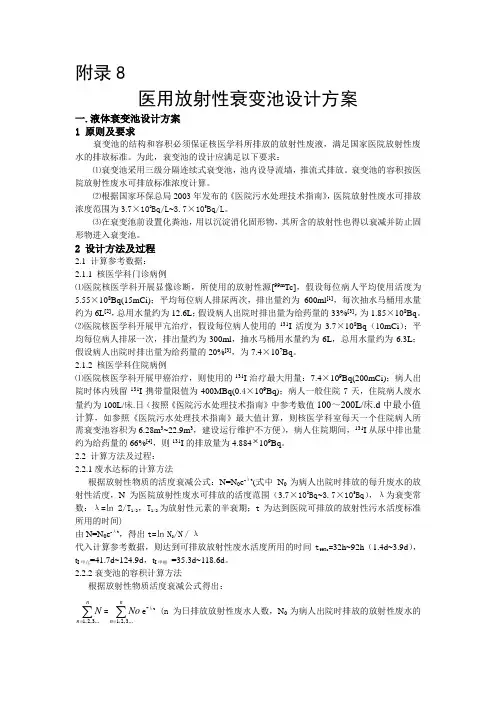

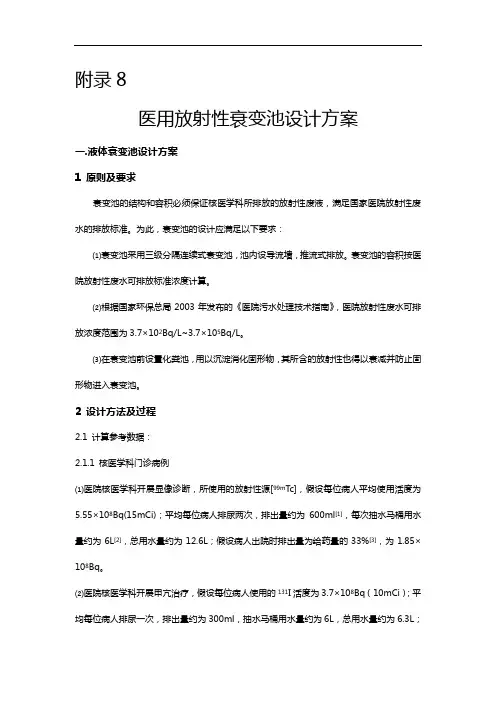

附录8

令狐采学

医用放射性衰变池设计方案

一.液体衰变池设计方案

1 原则及要求

衰变池的结构和容积必须保证核医学科所排放的放射性废液,满足国家医院放射性废水的排放标准。为此,衰变池的设计应满足以下要求:

⑴衰变池采用三级分隔连续式衰变池,池内设导流墙,推流式排放。衰变池的容积按医院放射性废水可排放标准浓度计算。

⑵根据国家环保总局2003年发布的《医院污水处理技术指南》,医院放射性废水可排放浓度范围为 3.7×102Bq/L~3.7×105Bq/L。

⑶在衰变池前设置化粪池,用以沉淀消化固形物,其所含的放射性也得以衰减并防止固形物进入衰变池。

2设计方法及过程

2.1 计算参考数据:

2.1.1核医学科门诊病例

⑴医院核医学科开展显像诊断,所使用的放射性源[99m Tc],假设每位病人平均使用活度为5.55×108Bq(15mCi);平均每位

病人排尿两次,排出量约为600ml[1],每次抽水马桶用水量约为6L[2],总用水量约为12.6L;假设病人出院时排出量为给药量的33%[3],为1.85×108Bq。

⑵医院核医学科开展甲亢治疗,假设每位病人使用的131I活度为3.7×108Bq(10mCi);平均每位病人排尿一次,排出量约为300ml,抽水马桶用水量约为6L,总用水量约为6.3L;假设病人出院时排出量为给药量的20%[3],为7.4×107Bq。

2.1.2核医学科住院病例

⑴医院核医学科开展甲癌治疗,则使用的131I治疗最大用量:

7.4×109Bq(200mCi);病人出院时体内残留131I携带量限值为400MBq(0.4×109Bq);病人一般住院7天,住院病人废水量约为100L/床.日(按照《医院污水处理技术指南》中参考数值100~200L/床.d中最小值计算,如参照《医院污水处理技术指南》最大值计算,则核医学科室每天一个住院病人所需衰变池容积为 6.28m3~22.9m3,建设运行维护不方便),病人住院期间,131I从尿中排出量约为给药量的66%[4],则131I的排放量为4.884109Bq。

2.2 计算方法及过程:

2.2.1废水达标的计算方法

根据放射性物质的活度衰减公式:N=N0e-λt(式中N0为病人出院时排放的每升废水的放射性活度,N为医院放射性废水可排放的活度范围(3.7×102Bq~3.7×105Bq),λ为衰变常

数:λ=㏑2/T1/2,T1/2为放射性元素的半衰期;t为达到医院可排放的放射性污水活度标准所用的时间)

由N=N0e-λt,得出t=㏑N0/N/λ

代入计算参考数据,则达到可排放放射性废水活度所用的时间t99Tc=32h~92h(1.4d~3.9d),t I甲亢=41.7d~124.9d,t I甲癌=35.3d~118.6d。

2.2.2衰变池的容积计算方法

根据放射性物质活度衰减公式得出:

=e-λt(n为日排放放射性废水人数,N0为病人出院时排放的放射性废水的活度,N为医院放射性废水可排放的活度范围,λ为衰变常数,t为达到医院可排放放射性废水所需的时间)

设医院可排放浓度为C:C=/V n=1,2,3…(3.7×102Bq/L≤C≤3.7×105Bq/L,V n=1,2,3…为日排放人数用水量)。

由达到可排放放射性物质浓度的标准所用的时间t,则所需日数为T≈t/24h

由V n=1,2,3…=/C,得达到可排放放射性污水的衰变池总容积V=V n=1,2,3…×T

2.3衰变池的容积设计

2.3.1设计方法及参考数据

⑴医院核医学科开展[99m Tc]显像诊疗

根据计算参考数据,得出[99m Tc]的容积参考表:

表格1 [99m Tc]的容积参考表

⑵医院核医学科开展甲亢及甲癌治疗

根据计算参考数据,得出[I-131]的容积参考表:

表格2 [131I甲亢]的容积参考表

表格3 [131I甲癌]的容积参考表

⑶在衰变池前设置专用化粪池,沉渣如难于排出,可进行酸化,促进排入衰变池,容积为1m3。

2.3.2参考数据

⑴若医院只开展99m Tc显像诊疗,日均10人,衰变池的可控容积范围为0.3~0.6m3(具体建设容积大小可根据医院的实际情况选定)。

⑵若医院开展99m Tc显像(日均10人),131I甲亢治疗(日

均5人):衰变池可控容积范围为2~5m3(具体建设容积大小可根据医院的实际情况选定)。

2.4 衰变池结构设计

2.4.1 设计方案

⑴由于放射性废液排入到衰变池是与时间变化的动态过程,为了使衰变池的物理结构更加符合污水排入、流动、核素衰变的动态过程,将衰变池设计为三级连续式放射性衰变池。

⑵收集放射性废水的管道应采用耐腐蚀的特种管道,一般为不锈钢管道或塑料管;放射性污水池每池容积为总容积的1/3(废水液面距离盖板的空间不算入其中),考虑有生活粪便污水一并排出,在衰变池前设置专用化粪池,用以沉淀消化固形物,专用化粪池内沉渣如难于排出,可进行酸化,促进排入衰变池。其所含的放射性也得以衰减并防止固形物进入衰变池,衰变池必须恰当选址,池底和池壁应坚固、耐酸碱腐蚀和无渗透性,应有防止泄漏措施,化粪池进水口略高于出水口5cm,池盖与废水液面应有20cm的距离,衰变池盖板的砼厚度不小于30cm。

如根据医院要求需加厚砼的屏蔽厚度,则根据屏蔽计算公式:N=N0e-ud

式中N0,N分别为屏蔽层前后,探测器所测到的γ射线剂量率(或注量,注量率等),u代表能量为Eγ的光子在密度为ρ的物质中的线衰减系数,d为屏蔽厚度。

2.4.2 参考方案

以医院开展99m Tc显像(日均10人),131I甲亢治疗(日均5人)为例:

化粪池容积为1m3,衰变池设计总容积为5.4m3,每池容积为1.8m3,化粪池容积约为1m3其具体结构设计图如下:说明:

①进水口1为粪便池进水口,②进水口2为放射性废液进水口;③格栅:格栅的目的是拦截污水中较大粒径的悬浮物和漂浮物,保证后续处理过程的正常运行。

图1 放射性衰变池平面结构图示意图

图2 放射性衰变池侧面结构示意图2.4.3材料要求:

1外围池壁及中间隔层墙体均采用Mu10[5]砖,M10水泥砂浆砌筑{有无地下水均同}。

2预制混泥土采用C45F200型号(混凝土立方体抗压强度是45MPa,防冻等级为F200)。

3底板:无地下水时采用#100混泥土,有地下水时用#150混泥土,下面均素土夯实。

4抹面:内壁一律用1:2水泥砂浆抹面15mm厚,无地下水时一律原浆勾缝。

5根据医院可提供建设衰变池的位置,衰变池的长,宽及深度可略为调整,但总容积则仍需要求设计。

6收集放射性废水及粪便的管道应采用耐腐蚀的特种管道,一般为不锈钢管道或塑料管;建议采用pvc下水管,粪便器以后
